GEBRUIKSAANWIJZING TCS Duotec 3000 SOLO

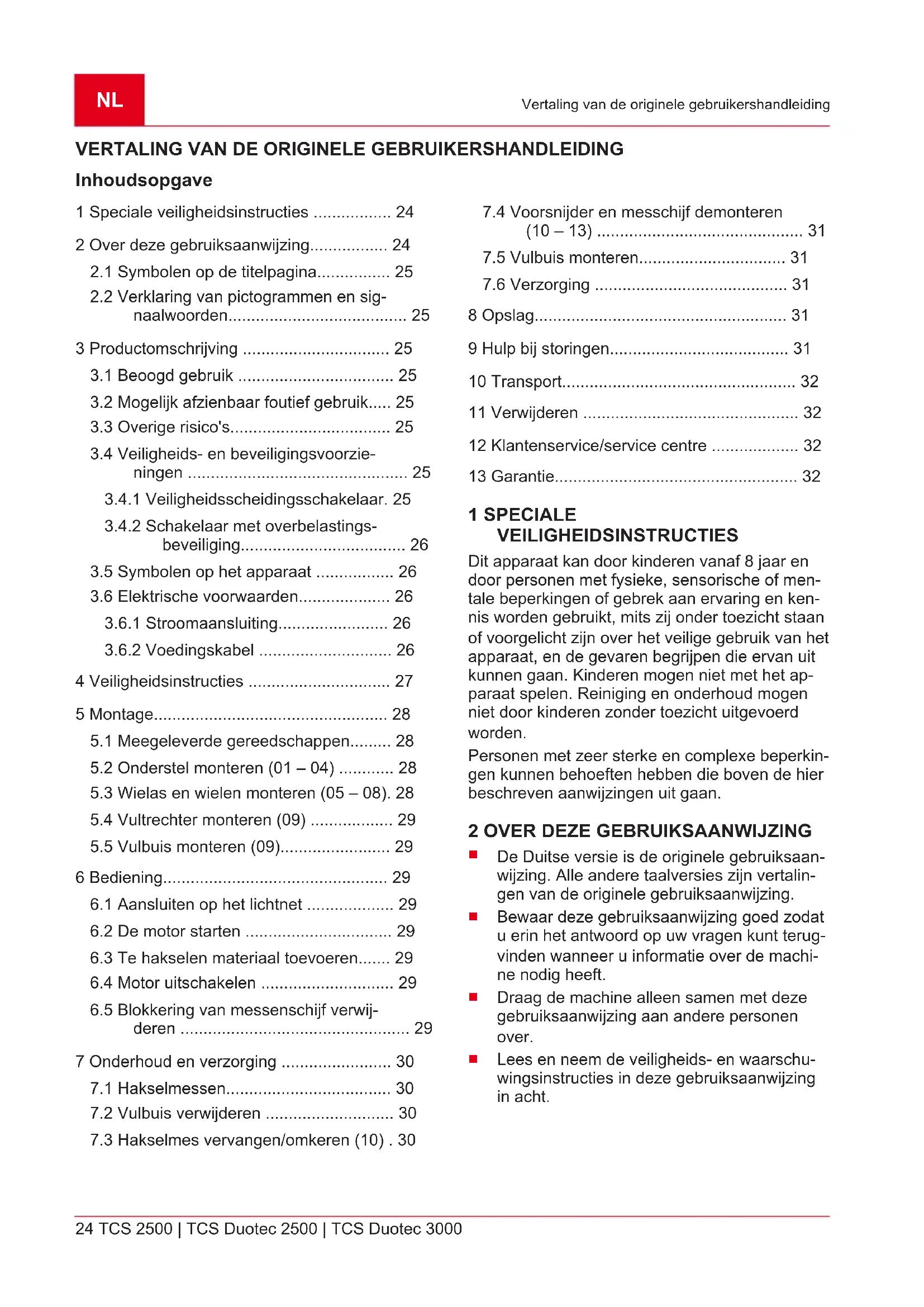

Inhoudsopgave 1 Speciale veiligheidsinstructies ................. 24 2 Over deze gebruiksaanwijzing................. 24

3.2 Mogelijk afzienbaar foutief gebruik..... 25

3.3 Overige risico's................................... 25

3.4 Veiligheids- en beveiligingsvoorzie-

ningen ................................................ 25

3.4.1 Veiligheidsscheidingsschakelaar. 25

3.4.2 Schakelaar met overbelastings-

beveiliging.................................... 26

3.5 Symbolen op het apparaat ................. 26

3.6 Elektrische voorwaarden.................... 26

6.1 Aansluiten op het lichtnet ................... 29

6.2 De motor starten ................................ 29

6.3 Te hakselen materiaal toevoeren....... 29

6.4 Motor uitschakelen ............................. 29

6.5 Blokkering van messenschijf verwij-

7.2 Vulbuis verwijderen ............................ 30

7.3 Hakselmes vervangen/omkeren (10) . 30

7.4 Voorsnijder en messchijf demonteren

• 8 Opslag p. 31
• 9 Hulp bij storingen p. 31
• 10 Transport p. 32
• 11 Verwijderen p. 32
• 12 Klantenservice/service centre p. 32
• 13 Garantie 1 SPECIALE VEILIGHEIDSINSTRUCTIES Dit apparaat kan door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of men- tale beperkingen of gebrek aan ervaring en ken- nis worden gebruikt, mits zij onder toezicht staan of voorgelicht zijn over het veilige gebruik van het apparaat, en de gevaren begrijpen die ervan uit kunnen gaan. Kinderen mogen niet met het ap- paraat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden. Personen met zeer sterke en complexe beperkin- gen kunnen behoeften hebben die boven de hier beschreven aanwijzingen uit gaan. p. 32

2 OVER DEZE GEBRUIKSAANWIJZING

De Duitse versie is de originele gebruiksaan- wijzing. Alle andere taalversies zijn vertalin- gen van de originele gebruiksaanwijzing.

Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terug- vinden wanneer u informatie over de machi- ne nodig heeft.

Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.

Lees en neem de veiligheids- en waarschu- wingsinstructies in deze gebruiksaanwijzing in acht.456251_g 25 Productomschrijving

2.1 Symbolen op de titelpagina

Symbool Betekenis Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorg- vuldig door. Dit is de voorwaarde voor veilig werken en een storings- vrij gebruik. Gebruiksaanwijzing Voedingskabel ter voorkoming van een elektrische schok niet bescha- digen of doorknippen!

2.2 Verklaring van pictogrammen en

signaalwoorden GEVAAR! Wijst op een direct gevaarlijke si- tuatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt. WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden. VOORZICHTIG! Wijst op een potentieel ge- vaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan lei- den. LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden. OPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik. 3 PRODUCTOMSCHRIJVING

De tuinhakselaar is alleen voor het kleinmaken van organische stoffen, uit de behuizing en de tuin. Elk ander gebruik is niet toegestaan. Er mag alleen met het apparaat gewerkt worden als het volledig gemonteerd is. Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Elke andere toepassing, alsook een ver- boden om- of aanbouw, worden beschouwd als niet beoogd gebruik en leiden tot uitsluiting van de garantie, het verlies van de conformiteit (CE- markering) en de afwijzing van elke verantwoor- delijkheid vanwege de fabrikant wat betreft scha- de aan de gebruiker of derden. P40: Continu gebruik met onderbrekingen Het apparaat kan continu worden gebruikt, echter met regelmatige onderbrekingen bij hoge belas- ting. In geval van te lang gebruik met een hoge belasting schakelt de overbelastingsbeveiliging het apparaat af. Het apparaat is voor gebruik bij 40s volle belasting en daaropvolgend draaien zonder belasting van 60s getest en goedge- keurd.

3.2 Mogelijk afzienbaar foutief gebruik

Het apparaat mag niet voor commerciële toe- passingen of in de land- en bosbouw worden gebruikt.

Het apparaat mag bij regen niet gebruikt wor- den.

De veiligheidsvoorzieningen van het appa- raat mogen niet gedemonteerd of overbrugd worden.

3.3 Overige risico's

Ook bij doelmatig gebruik van het gereedschap blijft sprake van een zeker restrisico dat niet kan worden uitgesloten. Uit de aard en de bouwwijze van het apparaat kunnen, afhankelijk van het ge- bruik, de volgende potentiële gevaren worden af- geleid:

Gevaar voor letsel door weggeslingerd hak- selmateriaal

Gevaar voor letsel door inademen van ge- sneden deeltjes

Gevaar voor letsel door in het hakselwerk te grijpen

Gevaar voor letsel door omvallen van het ap- paraat

beveiligingsvoorzieningen WAARSCHUWING! Gevaar voor letsel. Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.

Laat defecte veiligheids- en beschermingsap- paratuur repareren.

De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.

3.4.1 Veiligheidsscheidingsschakelaar

Wanneer de veiligheidsschroef (02/1) eruit wordt getrokken, wordt de veiligheids- scheidingsscha- kelaar geactiveerd. Dit voorkomt dat de motorNL 26 TCS 2500 | TCS Duotec 2500 | TCS Duotec 3000 Productomschrijving start wanneer de aan/uit-schakelaar wordt be- diend. Pas wanneer de vulbuis met de originele veilig- heidsschroef weer aan de behuizing is bevestigd, kan door bediening van de aan/uit-schakelaar de hakselaar weer in gebruik worden genomen.

3.4.2 Schakelaar met

overbelastingsbeveiliging In overeenstemming met de VDE-voorschriften is het apparaat voorzien van een schakelaar met geïntegreerde stroomonderbreker, die de stroom uitschakelt in geval van overbelasting. Overbe- lasting kan optreden wanneer het mes langdurig geblokkeerd is. Om veiligheidsredenen is de stroomonderbreker zo ontworpen dat u ongeveer 1 - 3 minuten moet wachten voordat u de motor weer kunt inschake- len. Van tevoren moet u echter de oorzaak van de overbelasting wegnemen. Om de motor weer in te schakelen, moet u beslist eerst de schakelaar uitschakelen. Na de wachttijd kunt u het apparaat opnieuw opstarten door op de schakelaar te drukken.

3.5 Symbolen op het apparaat

Symbool Betekenis Vereist extra voorzichtigheid tijdens gebruik! Lees vóór ingebruikname de ge- bruiksaanwijzing! Handen en voeten uit de buurt van het hakselmechanisme houden! Niet in roterende onderdelen grij- pen. Houd anderen uit de buurt van de gevarenzone! Houd voldoende afstand! Symbool Betekenis Vooraf aan onderhoudswerkzaam- heden of bij een beschadigde of doorgesneden kabel altijd de netstekker van het apparaat uit het stopcontact halen. Draag een veiligheidsbril en ge- hoorbescherming. Draag handschoenen.

3.6 Elektrische voorwaarden

3.6.1 Stroomaansluiting

GEVAAR! Gevaar voor een elektrische schok bij gebruik zonder aardlekschakelaar. De bediening van het apparaat zonder aardlek- schakelaar in de voedingsaansluiting kan als ge- volg van elektrische schokken ernstig letsel en zelfs de dood tot gevolg hebben.

Controleer voordat het apparaat wordt aan- gesloten of in de voedingsaansluiting een aardlekschakelaar voor een maximale lek- stroom van 0,03A aanwezig is.

Als u de aanwezigheid van een aardlekscha- kelaar niet kunt vaststellen: Gebruik een aan- vullende mobiele lekstroom-veiligheidsvoor- ziening met een geschakelde aardleiding.

Netspanning, zie technische gegevens. Geen andere netspanning gebruiken!

WAARSCHUWING! Gevaar voor letsel door elektrische schokken. Een defecte stroomkabel kan ernstig letsel veroorzaken als gevolg van elektrische schokken.

Zorg ervoor dat de stroomkabel niet bescha- digd of doorgesneden is.

Alleen rubberen kabel in de kwaliteit H05RN- F volgens DIN57282, deel 817 / VDE0282, deel 817 met een met rubber ommantelde stekker en een aderdoorsnede van minstens 1,5mm² gebruiken (230V: 3x1,5mm², 400V: 5x1,5mm²). De kabel mag niet van een lichter type zijn. Alleen voor Groot-Brittannië: Rubberen kabel van het type BS6500 (1984), Table 16 PVC 3 core flex, 300/500V HOS VV-F met een456251_g 27 Veiligheidsinstructies met rubber ommantelde stekker, beveiligd met 13A.

De maximaal toelaatbare kabellengte be- draagt 50m. Een langere kabel vermindert het motorvermogen en daardoor de werking van de houtklover.

Stroomkabel, netstekker en koppeldoos moe- ten onbeschadigd zijn. Een defecte stroom- kabel (bijv.met scheuren/breuken, ingesne- den, geplette of geknikte plekken in de isola- tie) mag niet worden gebruikt.

Controleer voor elke ingebruikname de staat van uw stroomkabel.

Bescherm de stroomkabel tegen hitte en scherpe randen. Stekkerverbindingen mogen niet worden blootgesteld aan vocht.

Nooit aan de stroomkabel trekken om de netstekker los te halen uit het stopcontact.

In geval van schade de stroomkabel onmid- dellijk de stekker uit het stopcontact halen.

Reparaties aan de stroomkabel, aan de netstekker en aan de koppeldoos mogen al- leen worden uitgevoerd door gespecialiseer- de elektrotechnische bedrijven. 4 VEILIGHEIDSINSTRUCTIES Gebruiker:

Personen onder invloed van alcohol, drugs of medicijnen mogen het apparaat niet gebrui- ken. Uitrusting voor persoonlijke bescherming:

Om oogletsel en gehoorschade te voorko- men moet voorgeschreven beschermende kleding en uitrusting worden gedragen.

De kleding moet doelmatig (nauwsluitend) zijn en mag bij het gebruik niet hinderen. Bij lang haar beslist een haarnetje dragen. Uit- rusting voor persoonlijke veiligheid omvat:

lange broek Werkgebied:

Andere mensen, kinderen of dieren moeten buiten het werkgebied van de hakselaar blij- ven.

Het werkgebied moet vrij worden gehouden van te hakselen materiaal en andere voor- werpen, wegens het risico op struikelen.

De gebruiker van het apparaat is verantwoor- delijk voor eventueel letsel bij derden of voor materiële schade.

Zorg in het werkbereik voor een goede venti- latie. Werktijden:

Bij gebruik in woongebieden de door de ge- meentelijke en/of nationale overheid toege- stane werktijden in acht nemen zoals ver- meld in verordeningen voor geluidsoverlast.

Uitsluitend met het apparaat werken bij dag- licht of bij ruim voldoende kunstlicht. Gebruik:

Terwijl het apparaat aan staat niet in de vul- trechter of in het invoerkanaal grijpen!

De messenschijf blijft na uitzetten van het ap- paraat nog doordraaien!

Het apparaat pas gebruiken nadat de monta- ge in zijn geheel is voltooid.

Altijd eerst een visuele controle uitvoeren voordat u het apparaat gaat gebruiken. Het apparaat moet zich in een veilige gebruiks- conditie bevinden.

Nooit alleen werken.

Beschadigde of versleten onderdelen direct vervangen.

Het apparaat alleen gebruiken in de door de fabrikant voorgeschreven technische condi- ties.

Niet hakselen bij regen, sneeuw, storm of on- weer (gevaar voor blikseminslag!). De hakse- laar niet gebruiken in een vochtige of natte omgeving.

De beschermings- en beveiligingsvoorzienin- gen niet buiten werking stellen.

Altijd controleren of het apparaat stevig en veilig is neergezet.

De hakselaar nooit verplaatsen terwijl de mo- tor draait.

Het apparaat nooit verplaatsen terwijl het bo- venste deel van de hakselaar geopend of ontgrendeld is.

Om het apparaat te verplaatsen de motor uit- zetten, wachten tot de messenschijf stilstaat en de netstekker van het apparaat uit het stopcontact halen.

De hakselaar bij een verplaatsing uitsluitend aan de handgreep transporteren.NL 28 TCS 2500 | TCS Duotec 2500 | TCS Duotec 3000 Montage

Tijdens het werken altijd een veilige lichaam- spositie aanhouden en daarbij niet te ver voorover leunen.

De hakselaar niet vullen vanaf een verhoog- de positie.

Een niet-gebruikte hakselaar altijd afkoppe- len van het lichtnet. In geval van storing of ongeval:

Netstekker onmiddellijk uit het stopcontact halen als de stroomkabel beschadigd of doorgesneden is!

Als een vreemd voorwerp binnendringt, bij ongebruikelijke geluiden of trillingen, de hak- selaar onmiddellijk uitschakelen en de stek- ker uit het stopcontact halen. Vervolgens als volgt te werk gaan:

Losse delen weer bevestigen, bijv.schroeven vastdraaien.

Alle beschadigde delen laten vervangen of repareren door de klantenservice. 5 MONTAGE WAARSCHUWING! Gevaren door onvol- ledige montage! De werking van een onvolledig apparaat kan ernstig letsel veroorzaken.

Gebruik het apparaat alleen als het volledig is gemonteerd!

Controleer voor het inschakelen alle veilig- heids- en beschermingsvoorzieningen op aanwezigheid en functionaliteit!

6 bouten M8 x 35/40 (TCS Duotec 2500: een daarvan is al ophet apparaat gemonteerd)

1. Apparaat op een geschikte ondergrond,

bijv.tafel, plaatsen.

2. Hakselaar in het midden delen.

3. Moer M8 (01/1) losschroeven.

4. Trekstang (01/2) eruit trekken (01/b) en bo-

venste deel verwijderen.

5. Veiligheidsschroef (02/1) losdraaien.

7. Onderste deel zijwaarts omklappen en karton

8. Ringen 10,5 x 30 x 5 en voetbuis op behui-

zing plaatsen en bouten M8 x 35/40 invoeren (3).

9. Voetbuis vastzetten met ringen 8,4 x 16 (DIN

125) en moeren M8. (Montage links en rechts

hetzelfde) (4). OPMERKING Om de montage van de wielas te vergemakkelijken, de moeren niet volle- dig aandraaien, maar de voetbuizen alleen vast- zetten met schroeven!

2 wielen met kogellagers

1. Asbuis met 2 bouten M8x40, 2 ringen

Ø8,4x16 en 2 zeskantmoeren M8 vast- schroeven aan de voeten (05).

2. De 6 moeren vastdraaien bij de voetbuizen.

3. Onderste deel van de hakselaar op de voe-

4. Bovenste deel van de hakselaar op het on-

derste deel van de hakselaar plaatsen (06).

5. Bovenste deel van de hakselaar vastklikken

in de centrale vergrendeling.

6. Trekstang door de gaten in het bovenste en

onderste deel van de hakselaar steken (07).

7. Moer M8 op de trekstang (07) schroeven.

8. Veiligheidsschroef erin schroeven (02/1).

9. Wielen (met ingeperste kogellagers) met

2. Vultrechter (09/3) op de vulbuis plaatsen.

3. Vultrechter met 4 bouten M6x25 en 4 ringen

1. Vulbuis (09/2) op de tuinhakselaar plaatsen.

2. Vulbuis op de tuinhakselaar bevestigen.

6 BEDIENING WAARSCHUWING! Gevaar voor zwaar letsel! Er bestaat gevaar voor ernstig letsel bij kinderen, mensen met beperkte lichamelijke, zin- tuiglijke of geestelijke vermogens, mensen met onvoldoende ervaring en kennis en mensen die de gebruiksaanwijzing niet kennen.

Laat de bovengenoemde personen het appa- raat nooit gebruiken.

Neem altijd de plaatselijke voorschriften met betrekking tot de leeftijd van de gebruiker in acht.

6.1 Aansluiten op het lichtnet

1. Stroomkabel van de hakselaar verbinden met

3. Verlengkabel aansluiten op een stopcontact

LET OP! Machineschade door ondeskundi- ge bediening! Bij een verkeerd gebruik kan ma- chineschade het gevolg zijn!

Voer het te hakselen materiaal pas toe als het apparaat al is ingeschakeld.

Voer na het uitschakelen van het apparaat geen te hakselen materiaal meer toe.

1. Op de aan-schakelaar drukken.

6.3 Te hakselen materiaal toevoeren

Te hakselen materiaal isbijvoorbeeld:

twijgen, takken, struiken, bladeren

bloemstengels, sla- en groenteafval

papier, karton enz. Bij karton nietjes verwijde- ren! Niet toegestaan zijnbijvoorbeeld:

wortels van welke aard dan ook, vermengd met aarde en stenen (mesbeschadiging),

kunststoffen, plastic zakken, glas, metalen voorwerpen

kranten, tijdschriften, kleurenafdrukken, postordercatalogi,enz. Dit soort drukwerk be- vat plastic additieven die niet vergaan. Tuinafval met een hoog zaadgehalte is niet ge- schikt voor compostering! Bovenste trechter Van bovenaf toe te voeren:

twijgen, takken, struiken tot max. 13mm Ø

groente- en bloemenafval, papier, karton

papier en karton: Niet te strak gevouwen, droog in de trechter invoeren! Zijdelingse toevoer Vanaf de zijkant toe te voeren:

alle houtsoorten tot max. 40mm Ø. De klei- nere twijgen aan het uiteinde van de tak wor- den dan weer van bovenaf toegevoerd. Wanneer de messen goed geslepen zijn, wordt het te hakselen materiaal zeer sterk naar binnen getrokken. Dikkere takken moet u daarom krach- tig tegenhouden zodat de motor niet overbelast raakt.

6.4 Motor uitschakelen

1. Op de Uit-schakelaar drukken.

6.5 Blokkering van messenschijf

verwijderen WAARSCHUWING! Risico op letsel bij onachtzaam werken! Weggeslingerde voorwer- pen kunnen ernstig letsel veroorzaken!

Pas op voor wegschietende delen en houd uw gezicht weg van de invoertrechter.NL 30 TCS 2500 | TCS Duotec 2500 | TCS Duotec 3000 Onderhoud en verzorging VOORZICHTIG! Gevaar voor beknelling bij het openen en sluiten van de behuizing! Hierbij kan letsel worden veroorzaakt aan handen en vingers!

Let bij het openen en sluiten van de behui- zing op uw handen en vingers. OPMERKING Let bij het sluiten van het huis op de juiste positie van het bovenste gedeel- te van de behuizing in de openingen van het on- derste deel.

1. De hakselaar uitzetten.

2. De netstekker van het apparaat uit het stop-

3. Borgschroef losdraaien en behuizing verwij-

4. Vastzittend te hakselen materiaal verwijde-

5. Messenschijf en hakselmes op beschadigin-

6. Behuizing sluiten en borgschroef weer vast-

7. De netstekker van het apparaat weer in het

8. Op de schakelaar voor overbelastingsbeveili-

Als de blokkade niet verdwijnt, neem dan contact op met onze klantenservice.

7 ONDERHOUD EN VERZORGING

GEVAAR! Levensgevaar door elektrische stroom! Bij aanraking van delen die onder span- ning staan bestaat acuut levensgevaar door elek- trische schokken!

Haal voor alle onderhouds-, verzorgings- en reinigingswerkzaamheden de netstekker van het apparaat uit het stopcontact. WAARSCHUWING! Gevaar voor snijlet- sel. Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende delen van het appa- raat, zoals het snijblad.

Schakel voorafgaand aan onderhouds-, ver- zorgings- en reinigingswerkzaamheden altijd het apparaat uit. Neem het apparaat los van het elektriciteitsnet.

Draag bij onderhouds-, verzorgings- en reini- gingswerkzaamheden altijd veiligheidshand- schoenen. WAARSCHUWING! Gevaar voor letsel bij reparatiewerkzaamheden. Ondeskundige repa- raties kunnen ernstig letsel en schade aan het apparaat veroorzaken.

Laat reparatiewerkzaamheden alleen uitvoe- ren door servicepunten van de fabrikant of door geautoriseerde gespecialiseerde bedrij- ven!

Na gebruik van de hakselaar deze controle- ren op slijtage en beschadigde onderdelen eventueel vervangen.

Ventilatiespleten vrij houden van restanten of afzettingen.

Uitsluitend de door de fabrikant voorgeschre- ven reserveonderdelen gebruiken.

Voor een optimale verhakseling en om schade aan het apparaat te voorkomen, moeten de mes- sen van tijd tot tijd worden vervangen.

De messen steeds per paar vervangen.

De schroeven altijd stevig aanhalen.

Niet met botte messen werken.

7.2 Vulbuis verwijderen

1. Apparaat uitschakelen.

2. Wachten op stilstand van de messchijf.

3. De netstekker van het apparaat uit het stop-

4. Veiligheidsschroef (02/1) losdraaien en ver-

wijderen. Gevaar! De veiligheidsschroef mag niet wor- den vervangen door een andere schroef. Ge- bruik alleen de originele veiligheidsschroef!

10/8 de schroeven met verzonken kop (10/1) losdraaien en verwijderen.

2. Het mes (10/2) wegnemen en omkeren. Mes-

sen vervangen als ze aan beide zijden bot zijn.

4. Behuizing sluiten en veiligheidsschroef vast-

draaien.456251_g 31 Opslag

7.4 Voorsnijder en messchijf demonteren

1. Met de inbussleutel de inbusschroef in de

meshouder losdraaien en de onderste mes- schijf vasthouden tegen verdraaien (10).

2. De volgende onderdelen naar boven toe ver-

Inbusschroef met voorsnijder (11) en ring

Bovenste messchijf (12)

Onderste messchijf De montage gebeurt in omgekeerde volgorde.

7.5 Vulbuis monteren

Als de vulbuis niet kan worden gesloten (blokka- de):

1. Messchijf 90° draaien.

2. Vulbuis terugklappen en i vastklikken n de

veiligheidshendel (centrale vergrendeling). Gevaar! Voor ingebruikname controleren of de vulbuis goed vastzit! Vulbuis moet in de centrale vergrendeling vergrendeld zijn.

3. Veiligheidsschroef erin schroeven.

Gevaar! De veiligheidsschroef mag niet wor- den vervangen door een andere schroef. Ge- bruik alleen de originele veiligheidsschroef!

Vuil en restanten van hakselmateriaal na ge- bruik verwijderen.

Het apparaat niet onder de waterkraan of met een hogedrukreiniger schoonmaken.

Gebruik geen schoonmaak- resp. oplosmid- delen.

Om te reinigen een zachte borstel of een doek gebruiken.

Het inwendige van de behuizing ter bescher- ming tegen corrosie besproeien met een bio- logisch afbreekbare oliespray. 8 OPSLAG De hakselaar na gebruik reinigen. De machine bewaren op een droge, afsluitbare plek en buiten het bereik van kinderen. Vooraf aan winteropslag de volgende werkzaam- heden uitvoeren:

1. Het apparaat uitschakelen en de stekker los-

2. Wachten tot de messenschijf stilstaat.

3. De borgschroef losdraaien en behuizing ver-

4. Binnenin de hakselaar eventueel aanwezig

grof en vochtig hakselmateriaal verwijderen.

5. De behuizing sluiten en de borgschroef vast-

OPMERKING Neem contact op met onze klantenservice bij storingen die niet in deze tabel staan vermeld of die u niet zelf kunt oplossen. Storing Mogelijke oorzaak Oplossing Motor gaat niet draaien. Stopcontact in het huis is defect. Ander stopcontact in het huis gebrui- ken. Verlengkabel is beschadigd. Kabel controleren of eventueel ver- vangen. Hakselmateriaal wordt niet in machine ingetrok- ken. Opstuwing in de meseenheid. Indien nodig gehakseld product uit de meseenheid verwijderen. Meseenheid door nat hakselmate- riaal verstopt geraakt. Verstopping door toevoeren van tak- ken verhelpen. Hakselmateriaal wordt niet goed versnipperd. Messen bot of beschadigd Messen omkeren of vervangen. Motor schakelt uit. Motorbeveiligingsschakelaar heeft machine uitgeschakeld na overbe- lasting of blokkering van messen- schijf. Na ca. vijf minuten te zijn afgekoeld kan de motor weer worden inge- schakeld.NL 32 TCS 2500 | TCS Duotec 2500 | TCS Duotec 3000 Transport Storing Mogelijke oorzaak Oplossing Ongewone geluiden, klapperen aan het appa- raat. Bouten aan de motor, diens beves- tiging, het onderstel of hakselmes- sen losgeraakt. Bouten aandraaien. 10 TRANSPORT Voor eenvoudiger transport kan de hakselaar in het midden worden gescheiden (scharnieren).

1. Moer M8 (01/1) losschroeven.

2. Trekstang (01/2) eruit trekken (01/b) en bo-

venste deel verwijderen. 11 VERWIJDEREN Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)

Oude elektrische en elektronische ap- paraten horen niet thuis bij het huis- houdelijke afval, maar moeten geschei- den worden aangeboden of verwijderd!

Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot te- ruggave na gebruik verplicht. Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elek- tronische gebruikte apparaten niet via het ge- woon afval mogen worden verwijderd. Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden af- gegeven:

Openbare recycling- en verzamelpunten (bijv. milieuparken)

Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot te- rugname verplicht zijn of deze vrijwillig aan- bieden. Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beant- woorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwij- kende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische ap- paraten. 12 KLANTENSERVICE/SERVICE CENTRE Voor vragen over garantie, reparatie of reserve- onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KOservice centre. Deze vindt u op internet op het volgende adres: www.al-ko.com/service-contacts 13 GARANTIE Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefou- ten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door le- vering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft. Onze garantie geldt alleen bij:

naleving van deze gebruikershandleiding

Gebruik van originele reserveonderdelen De garantie vervalt bij:

Eigenhandig uitgevoerde reparatiepogingen

Eigenhandig aangebrachte technische wijzi- gingen

Gebruik voor andere doeleinden dan het ge- bruiksdoel Van de garantie zijn uitgesloten:

lakschade opgetreden als gevolg van normaal gebruik

• Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de da- tum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.456251_g 33 Traduction de la notice d’utilisation originale TRADUCTION DE LA NOTICE D’UTILISATION ORIGINALE Table des matières 1 Consignes de sécurité spéciales p. 33
• 2 À propos de cette notice p. 33
