GEBRUIKSAANWIJZING VT 40 SB INVENTUM

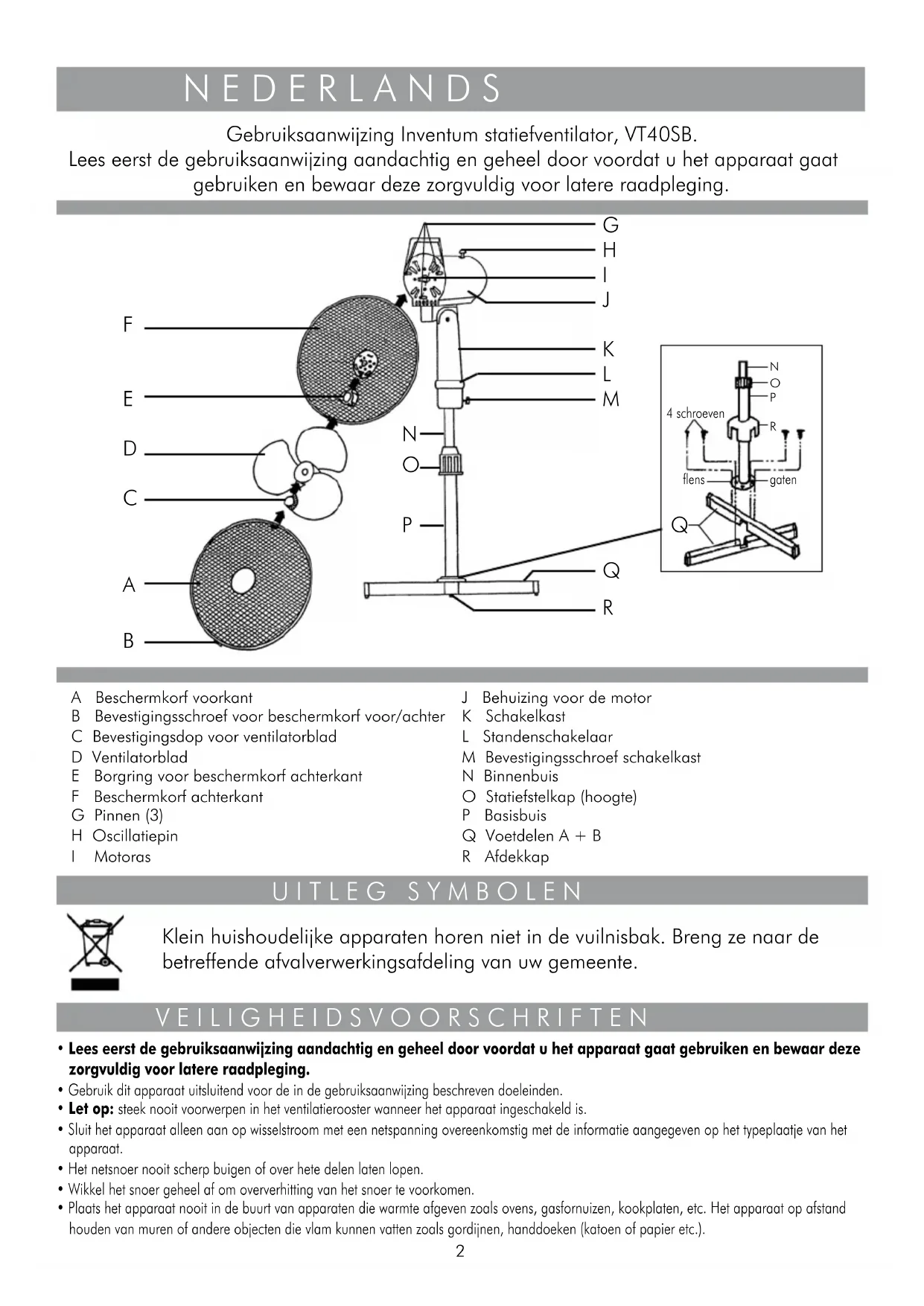

Gebruiksaanwijzing Inventum statiefventilator, VT40SB.

Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u het apparaat.gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

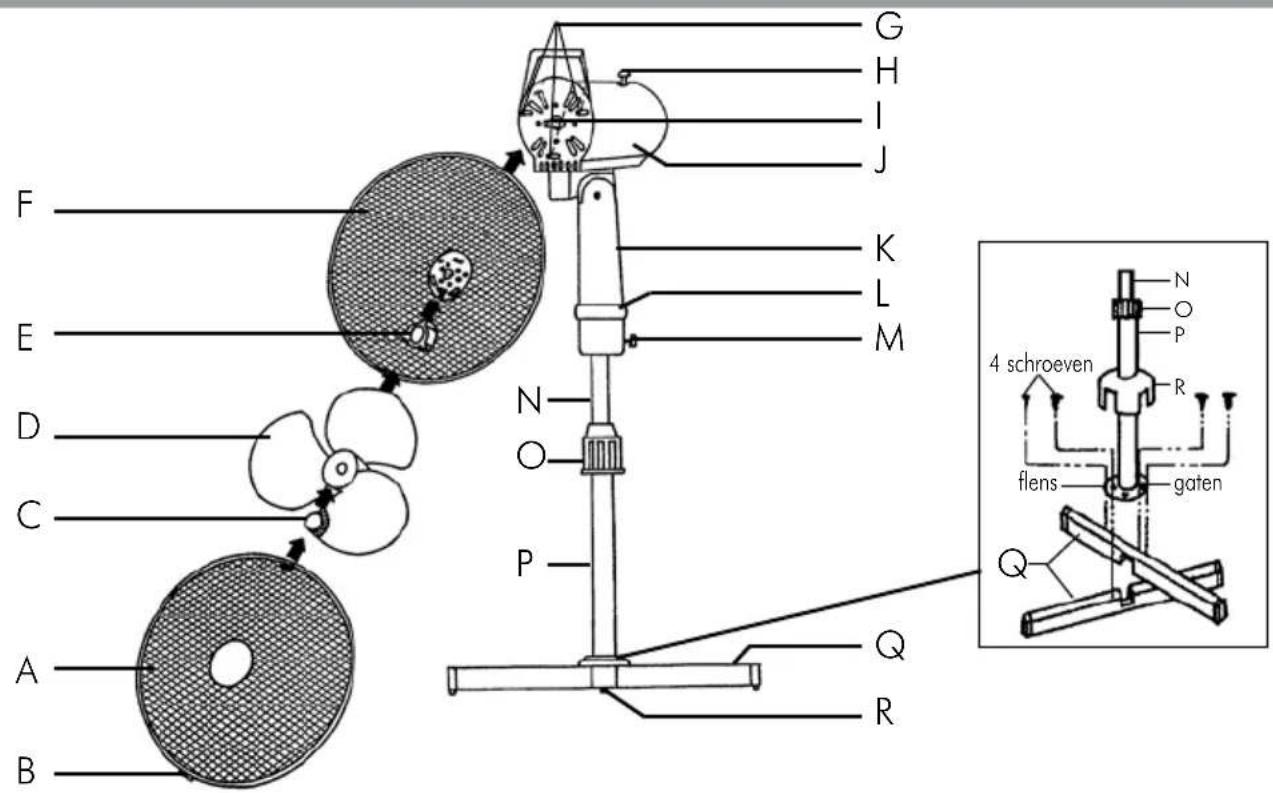

A Beschemkorf voorkant
B Bevestigingschroef voor beschemkorf voor/achter
C Bevestigingsdop voor ventilatorblad
D Ventilatorblad
E Borgring voor beschermkorf achechterkant
F Beschermkorf achechterkant
G Pinnen (3)
H Oscillatiepin
Motoras

J Behuizing voor de motor
K Schakelkast
L Standenschakelaar
M Bevestigingschroef schakelkast
N Binnenbuis
Statiefstelkap (hoogte)
P Basisbuis
Q Voetdelen A + B
R Afdekkap

UITLEG SYMBOLEN

Klein huishoudelijkke apparaten horen nicht in de vuilnisbak. Breng ze maar de betreffende afvalverwerkingsafdeling van uw gemeente.

VEILIGHEIDSVOORSCHRIFTEN

• Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u het apparaat goats gebruiken en bewaar deze zorgvuldig voor latere raadpleging.
• Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing beschreven doeleinden.
• Let op: steek nooit voorwerpen in het ventilatierooster wonneer het apparaat ingeschakeld is.
• Sluit het apparaat alleen aan op wisselstroom met een netspanning overeenkomstig met de informatie aangegeven op het typeplaatje van het apparaat.
• Het netsnoer nooit scherp buigen of over hete delen lately lopen.
• Wikkel het snoer geheel af om oververhitting van het snoer te voorkomen.
• Plaats het apparaat nooit in de buurt van apparaten die warmte afgeven zoals ovens, gasfornuizen, kookplaten, etc. Het apparaat op afstand houden van muren of andere objcten die vlam hunnen vatten zoals gordijnen, handdoeken (katoen of papier etc.).

Zorg er altijd voor dat het apparaat op een effen, vlakke ondergrond staat.
- Laat het apparaat Niet onbeheerd zichter indien het apparaat in werkking is.
- Indien u het apparaat wilt verplaatsen dient u ervoor te zorgen dat het apparaat uitgeschakeld is.
- Gebruik het apparaat Niet wonneer de stekker, het snoer of het apparaat beschadigd is, of wonneer het apparaat Niet更是 aan behore functioneert of wonneer het gevalen of op een andere manier beschadigd is. Raadpleeg dan de winkelier of once technische dienst. In geen geval de stekker of het snoer zelf verrangen. Reparaties aan elektrische apparaten dienen uitsluitend door vakmensen uitgevoerd te worden. Verkeerd uitgevoerde reparations konnen aanzienlijke gesvaren voor de gebruiker tot gevolg hebben.

Het apparaat nooit gebruiken met onderdelen die Niet door de fabrikant zich aanbevolen of geleverd.

• Indien het apparaat Niet gebruikt of gereinigd worden, het apparaat geheel uit zetten door de stekker uit het stopcontact te verwijderen.
• Niet aan het snoer c.q. het apparaat trekken om de stekker uit de wandcontactdoos te halen. Het apparaat nooit met natte of vochtige handen aanraken.
• Het apparaat buiten bereik van kinderen houden. Kinderen beseffen de gevaren nicht, die kuren ontstaan bij het omgaan met elektrische apparaten. Laat kinderen aanom nooit zonder toezicht met elektrische apparaten werken. Zorg ervoor dat het apparaat altijd zodanig opgeborgen worden dat kinderen er nicht bij kuren.
• Verlengsnoerenogen alleen gebruikt worden indien de netspanning (zie typeplaatje) en het vermogen hetzelfde of hoger is dan van het apparaat. Gebruik alkijd een goedgekeurd verlengsnoer.
• Als u besluit het apparaat, vanwege een defect, Niet longer te gebruiken, adviseren wij u, nadat u de stekker uit de wandcontactdoos hebft verwijderd, het snoer af te knippen. Breng het apparaat waar de betreffende afvalverwerkingsafdeling van uw gemeente.
• Indien het apparaat na het inschakenen Niet functioneert, dan kan de zekering of de aardlekschakelaar in de elektra verdelijkkast zijn aangesproken. De groep kan te zwaar zijn belast of een aardlektroom kan zijn opgetreden.
  Dompel het apparaat, het snoer of de stekker nooit onder in water.
• Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik. Wonneer het apparaat oneigenlijk gebruikt worden, kan er bij eventuele defecten geen aanspraak op schadevergoeding worden gemaatk en vervalt hetrecht op garantie.

Voordat u de ventilator voor de eerste maal in gebruik neemt, dient u als volgt te werk te gaan: pak de ventilator voorzichtig uit en verwijder al het verpakkingsmaterial. De verpakking (plastic zakken, piepschuim en karton) buiten het bereik van kinderen honden. Controller na het uitpakken het apparaat zorgvuldig op uiterlijke schade, möglichk ontstaan tijdens transport.

Montage instructies

• De vier schroeven van de basisbuis «Q» losdraaien en verwijderen (zie afbeelding op pagina 2).
  Maak van de twee voetdelen «Q» een kuis en zorg ervoor dat de gaten in de flens overeenkomen met de gaten in de voetdelen.
• Bevestig de flens met de vier schroeven aan het kruis dat u met de twee voetdelen «Q» heeft gezvormd.
• Schuif de afdekkap «R»aar beneden over het kruis om de schroeven te bedekken.
• Trek de binnenbuis «N»uit de basisbuis «P»aar boven, stel het statief op de gewenste hoogte en zet het statief vast met de statiefstelkap «O»
• Plaats de schakelkast «K» op de binnenbuis «N» enzet deze vast met de bevestigingschroef «M».
• Verwijder de borgring «E» van de as van de motor «I» door deze gegen de klok in los te draaien.
• Plaatns nu de achterste beschemkorf «F» zo op de motorunit «J» dat de 3 pinnen «G» goed in de openingsen van de beschemkorf passen. Druk nu de beschemkorf aan zodat de 3 pinnen door de beschemkorf steken.
• De beschemkorf «F» vastdraaien op de motor «J» met de borgring «E».
• Plaats het ventilatorblad «D» op de as van de motor «I». Let erop dat de uitsparing aan de achterkant van het ventilatorblad goed op de as worden geplaatst. Druk het ventilatorblad goed aan totdat u het ventilatorblad Niet meer kunt bewegen. Bevestig het ventilatorblad «D» door de bevestigingsdop «C» gegen de klok in vast te draaien.
• Test het ventilatorblad «D» door deze met de hand rond te draaien. Tijdens het draaien mag het blad geen wrijving veroorzaken met de borgring «E». Indien dit wel het geval is, dient u de ventilator te demonteren en alle stappen vanaf het begin te herhalen.
  Klem de Voorste beschemkorf A aan de achterste beschemkorf F door de konfring aan de achterste korf te klikken. Houdt de bevestigingssschroef aan de onderkant. Draai nu de bevestigingssschroef B vast zodat de Voorste beschemkorf stevig geklemd is.

Het gebruik van de ventilator

Plaats de ventilator op een stabiele en droge ondergrond. Steek de stekker in een wandcontactdoos. Draai de standenschakelaar «L»aar links op de gewenste stand. De standenschakelaar «L» heeft de volgende möglichkheden:

0 = uif
1 = langzaam
2=middel
3 = snel
Om de ventilator uit te schakelen, draait u de standenschakelaar maar rechts op stand «0».

Oscilleren

Deze ventilator kan Oscilleren (aar links en rechts zwenken) voor een betere luchtverplaatsing. Druk de oscillatiepin «H» in boven op de motorunit(Fig. 2).

Wonneer u het oscilleren wee wilt latent stoppen, trekt u de pin «H»eer uit (Fig. 3).

Wanner u de ventilatie maar boven of beneden wilt wijzigen, kunt u de ventilatorkop eenvoudig maar boven of maar beneden duwen (Fig. 4).

Statiefhoogte instellen

Om de hoogte te veranderen, draaiu de statiefstelkap «O» los en beweeg nu de ventilator omhoog of maar beneden met behulp van de binnenbuis «N» (Fig. 5). Houdt de ventilator goed vast tijdens het losdraaien van de statiefstelkap zodat deze Niet ineens�n bereden valt. Draai de statiefverstelkap «O» waar vast zodra de ventilator op de gewenste hoogte staaf.

REINIGING & ONDERHOUD

Alvorens de ventilator te reinigen, moet u de standenschakelaar «L» op «O» zetten en de stekker uit het stopcontact verwijderen. Dompel het apparaat, het snoer of de stekker nooit onder in water. De buitenzijde van het apparaat met een Licht vochtige doek afnemen. U kunt eventueel de beschemkorf schoon make met behulp van een stofzuiger(mondstuk).

GARANTIE EN SERVICE

• Uw garantietermijn bedraagt 24 maanden na aankoop van het product.
• De garantie is alleen van toepassing als de aankoopnota kan worden overlegd. Bewaar waar uw aankoopnota zorgvuldig. De garantietermiin yangt aan op de aankoopdatum.
• De garantie geldt nicht in geval van:

-normale slijtage;
- onoordeelkundig of oneigenlijk gebruik;
-onvoldoende onderhoud;
- het Niet in alot nemen van bedienings-en onderhoudsvoorschriften;
- ondeskundige montage of reparatie door uzelf of derden;
- door de afnemer toegepaste nicht originele onderdelen

zulks ter beoordeling van统计数据 dienst.

• De garantie geldt nicht voor:

-normale verbruiksartikelen;
- external verbindingskabels;

zulks ter beoordeling van统计数据 diest.

Het apparaat, voorzien van aankoopbon en duidelijke klachtomschrijving, dient gefrankeerd teruggestuurd te worden aan:

Martex Holland BV

Generatorstraat 17

3903 LH VEENENDAAL

Indien de garantie is komen te vallen of indien de garantietermijn is verstreken, dienen wij de kosten welke verbonden aan een beordeling en/of reparatie in rekening te brengen.

Op verzoek zullen wij u eerst een prijsopgave verstrekken alvorens tot reparatie over te gaan. Zonder dit verzoek om prijsopgave goan wij ervanuit dat u, met het opsturen van uw apparaat, automatisch een opdracht tot reparatie heeft verstrekt.

Wij verlenen twee maanden garantie op de door once servicedienst uitgevoerde herstelwerkzaamheden en het waarbij十几年 aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen dezeperiode een storing voordoet welke het directe gevolg is van de uitgevoerde herstelwerkzaamheden of het waarbij十几年 aangebrachte materiaal, heeft de koper hetrecht op kosleos hersel.
