BEDIENUNGSANLEITUNG VT 40 SB INVENTUM

GEBRUKSVOORSCHRIFTEN

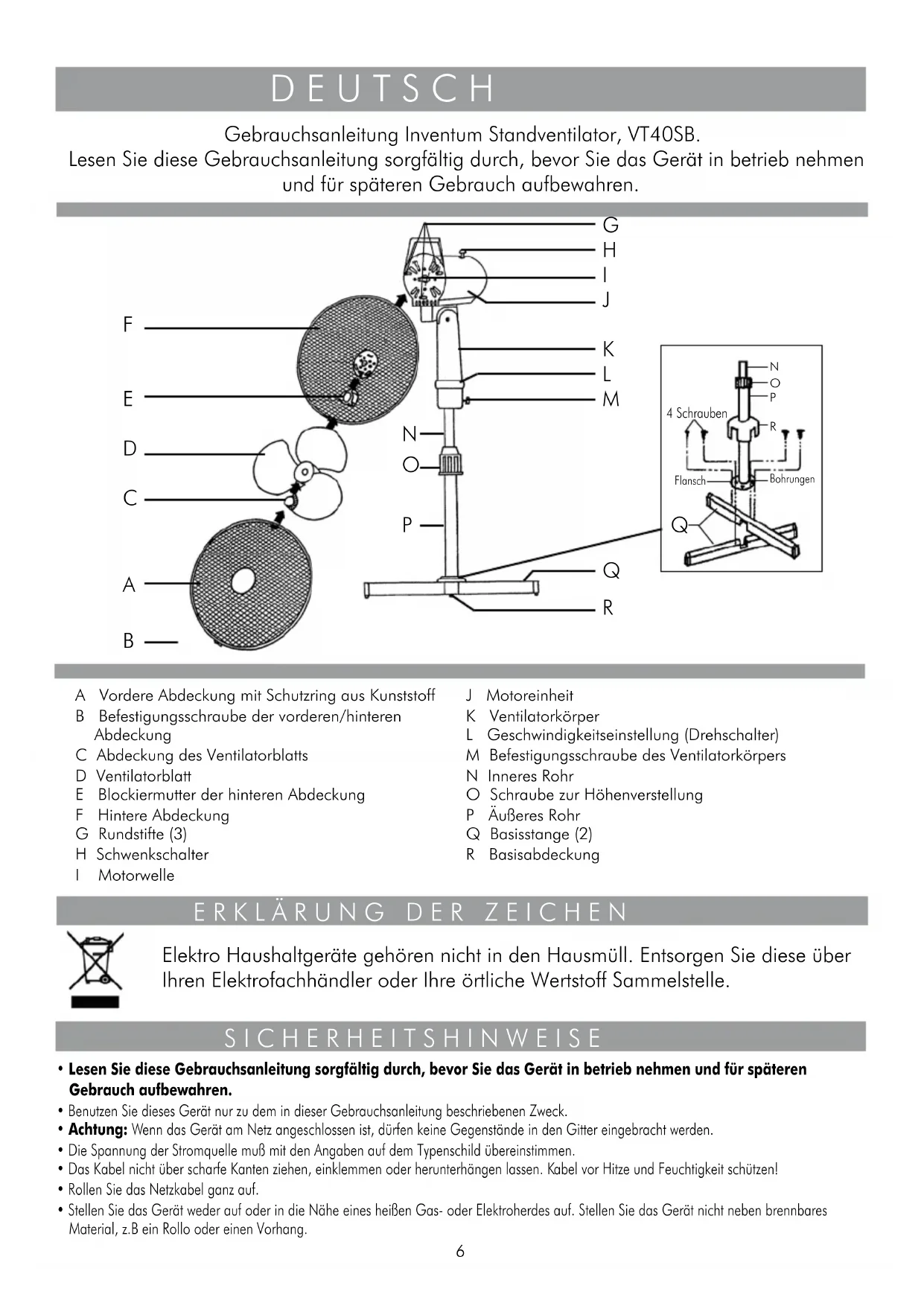

Gebrauchsanleitung Inventum Standventilator, VT40SB.

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in betriebnehmen und für späteren Gebrauch aufbewahren.

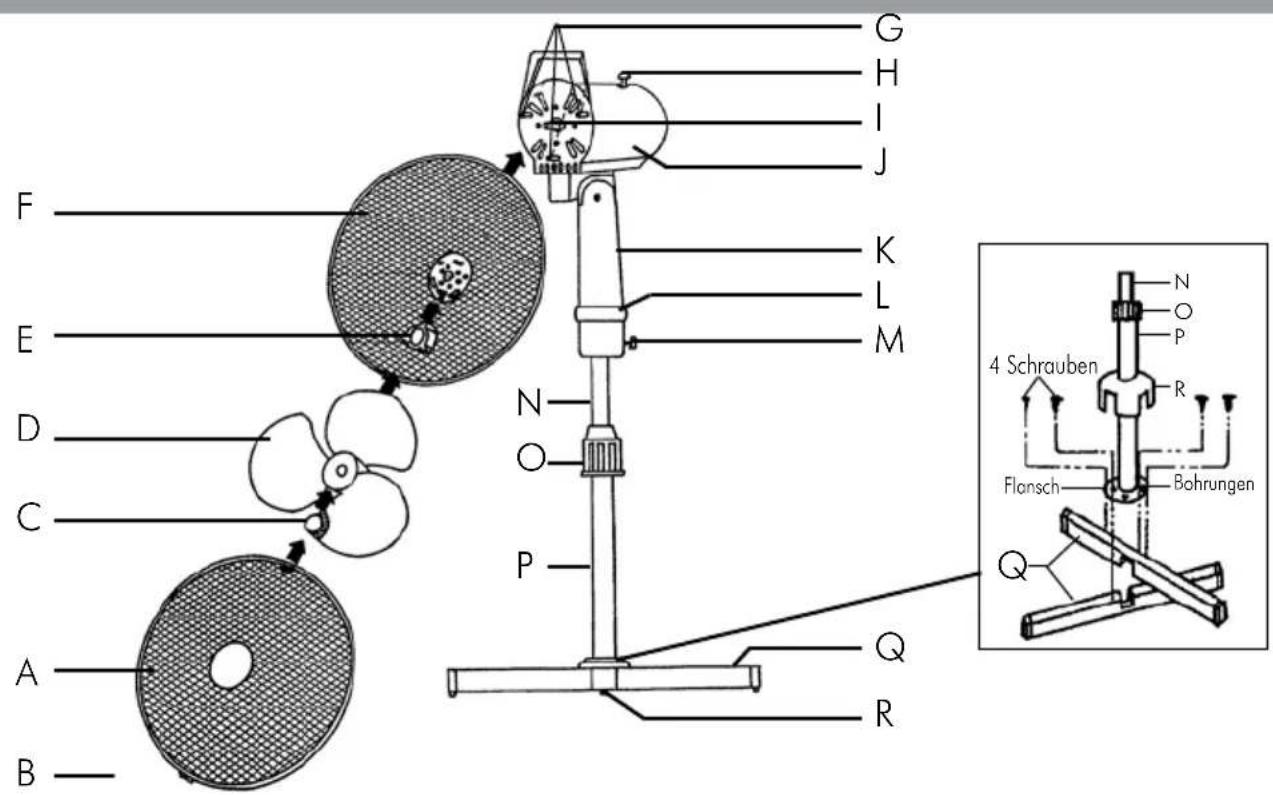

A Vordere Abdeckung mit Schutzring aus Kunststoff
B Befestigungsschraube der vorderen/hinteren Abdeckung
C Abdeckung des Ventilatorblatts
D Ventilatorblatt
E Blockiermutter der hinteren Abdeckung
F Hintere Abdeckung
G Rundstifte (3)
H Schwenkschalter
Motorwelle

J Motoreinheit
K Ventilatorkorper
L Geschwindigkeitseinstellung (Drehschalter)
M Befestigungsschraube des Ventilatorkörpers
N Inneres Rohr
O Schraube zur Höhenverstellung
P AuBeres Rohr
Q Basisstange (2)
R Basisabdeckung

ERKLÄRUNG DER ZEICHEN

Elektro Haushaltgeräte gehoren nicht in den Hausmüll. Entsorgen Sie diese über ihren Elektrofachhändler oder ihre örtliche Wertstoff Sammelstelle.

SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in betriebnehmen und für späteren Gebrauch aufbewahren.
• Benutzen Sie diese Gerät nur zu dem in dieser Gebrauchsanleitung beschriebenen Zweck.
• Achtung: Wenn das Gerät am Netz angeschlossen ist, * dürfen keine Gegenstände in den Gitter eingebracht werden.
  Die Spannung der Stromquelle muß mit den Angaben auf dem Typenschild übereinstimmen.
• Das Kabel nicht über scharfe Kantenziehen, einklemmen oder herunterhängen halten. Kabel vor Hitze und Feuchtigkeit schützen!
• Rollen Sie das Netzkabel ganz auf.

• Stellen Sie das Gerät weder auf oder in die Nähe eines halten Gas- oder Elektroherdes auf. Stellen Sie das Gerät nicht darüber brennbares Material, z.B ein Rollo oder einen Vorhang.

• Stellen Sie das Gerät so auf, dass das Gerät auf einer ebenen und stabilen Fläche stehen.

• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Wenn Sie das Gerät verschreiben möchten, achen Sie drauf, dass das Gerät ausgeschaltet ist.
• Wenn das Gerät oder Netzkabel, defekt, beschädigt oder geschürzt ist, muß es von einer autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezial-Werkzeug und/oder spezielle Teile bereits genommen werden. Wenden Sie sich an ihren Handlcr oder das Inventum Service Center.
• Wenn das Gerät nicht benutzt oder gereinigt wird, immer der Stecker aus den Steckdosen entfern.
• Den Netzstecker nicht an der Leitung, dem Gerät oder mit nassen Handen aus der Steckdoseziehen.
• Halten Sie Kinder von dem Gerät fern. Kinder verstehen die Gefahren nicht, die entstehen können beim Betrieb von elektrischen Geräte. Lassen Sie Kindern deshalb nie ohne Aufsicht mit elektrischen Geräte arbeiten.

Achten Sie drauf, dass Sie elektrische Geräte immer außer Reichweite von Kindern abstellen.

• Falls Sie ein Verlängerungskabel benutzen, stellen Sie safer, dass die Netzspannung gleich oder hoher ist als das Gerät und dass Sie ein geerdetes Kabel verwenden.
• Bei definitiver Außerbetriebsetzung eines derartigen Gerätes wird empfohlen, es faktionsuntüchtig zu machen, indem Sie das Versorgungskabel durchschnittend, nach dem der Netzstecker ausgezogen worden ist. Bringen Sie Ihr Gerät zur entsprechenden Müllentsorgungsstelle ihrer Gemeinde.
• Wenn das Gerät, nachdem es in Betrieb genommen wurde, nicht Funktioniert, kann dies auf die Sicherung oder den Leitungsschutzschalter im elektr. Verteilerschränk zurückzuführen sein. Vielleicht ist der Stromkreis überlastet, oder es gab einen Fehlerstrom.
• Im Falle einer Störung oder eines Defekts, versuchen Sie nie, das Gerät selbst zu reparieren: wenn die Sicherung des Gerätes ausgelöst hat, kann dies auf einen Defekt im Heizsystem zurückzuführen sein, welcher nicht durch das Herausnahmen oder Ersetzen der Sicherung behoben werden kann. Es dürfen ausschiesslich Original-Ersatzteile verwendet werden.
• Tauchen Sie das Gerät, Netzkabel oder Stecker niemals im Wasser.
• Dieses Gerät ist nur für den tatsächlichen Gebrauch bestimmt. Wird es nicht ordnungsgemäß, (halb) professionel oder entgegen den Anweisungen dieser Anleitung verwendet, erlischt die Garantie und Inventum übernimmt dann keine Haftung für irgendwelche eingefretenen Schäden.

GEBRAUCHSHINWEISE

Entferen Sie das Verpackungsmaterial und bewahren Sie es unzuganglich fur Kinder auf. Kontrollieren Sie, ob alle Teilen mitgeliefert und aus der Verpackung genommen wurden, und dass kein Schaden an dem Gerät, z. B. beim Transport verursacht, entstanden ist. Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betriebnehmen und haben Sie sie fur späteren Gebrauch auf.

Montage

Die vier Schrauben der Basisstangen «Q» lose und herausnehmer (Abbildung auf Seite 6).
Die Basisstangen «Q» wie in die Abbildung dargestellt überkreuzen und die vier Bohrungen mit den Bohrungen im Flansch in Übereinstimmung bringen.
- Flansch mit den vier Schrauben an den Basisstangen «Q» befestigen.
- Basisabdeckung «R» zum Abdecken der Schrauben nach unten schieben.
- Inneres Rohr «N» aus dem äußerten Rohr «P» nach obenziehen und mit der Schraube «O» zur Höhenverstellung in der gewünschten Stellung blockieren.
- Der Ventilatorkor per «K» auf dem inneren Rohr «N» aufsetzen und mit der Schraube «M» zur Befestigung des Ventilatorkörpers blockieren.
- Blockiermutter «E» der hinteren Abdeckung (durch Linksdrehung) von der Welle «I» der Motoreinheit führen.
- Hintere Abdeckung «F» vorne auf der Motoreinheit «J» montieren, wobei die drei Positionsbohrungen der hinteren Abdeckung mit den drei runden Positionstiften «G» im vorderen Bereich der Motoreinheit in Übereinstimmung zu bringen sind. Abdeckung fest andrücken, bis die drei Stiftes aus den drei Bohrungen hervorragen.
- Hintere Abdeckung «F» mit der Blockiermutter «E» der hinteren Abdeckung an der Motoreinheit «J» absichern.
- Ventilatorblatt «D» auf die Motorwelle «I» setzen. Achten Sie daraufauf, daß der Achsenstift mit der Nut des Ventilatorblatts übereinstimmt. Fest andrücken, bis sich das Ventilatorblatt nicht mehr bewegen laßt. Ventilatorblatt «D» mit der Abdeckung «C» des Ventilatorblats durch Linksdrehung absichern.
- Einwandfrei Lauf des Ventilatorblats «D» von Hand überprüfen. Wahrend das Drehen darf das Blatt keine Friktion verursachen mit der Blockiermutter «E». Wenn das der Fall ist, müssen Sie das Ventilatorblatt demontieren und erneut montieren.
Klammern Sie die vordere Abdeckung «A» fest an die hintere Abdeckung «F». Drehen Sie dann die Befestigungsschraube «B» fest.

Der Ventilator ist jetzt gebrauchsbereit.

Der Ventilator verwenden

Stellen Sie den Ventilator auf einer stabilen Fläche. Kontrollieren Sie ob die Spannung der Stromquelle mit den Angaben auf dem Typenschild übereinstimmt und den Stecker in einer Steckdose steckt. Drehschalter «L» auf der gewünschten Geschwindigkeitsstufe einstellen. Der Drehschalter «L» hat folgenden möglichekeiten:

$$ \begin{array}{l} 0 = a u s \ 1 = \text {L a n g s a m} \ 2 = \text {M i t t e l} \ 3 = \text {S c h n e l l} \ \end{array} $$

Um den Ventilator aus zu schalten, drehen Sie den Drehschalter «L» auf Stufe «O».

Schwenken

Das schwenken des Ventilators sorgt für eine bessere Luftverlegung. Drücken Sie den Schwenkschalter «H» offen am Motorgehäuse ein um den Ventilator schwenken zu halten (Fig. 2). Um dem Schwenken zu Stoppen, siehen Sie den Schwenkschalter «H» wieder aus (Fig. 3).

Die Luftaustrittsrichtung kann in senkrechter Richtung wie folgt verändert werden: zur Verstellung des senkrechten Luftaustrittswinkels Motoreinheit «J» nach oben und nach unter bewegen (Fig. 4) und in der gewünschten Stellung hörbar einrasten halten.

Hohenverstellung

Hohenverstellung «O» lösen und der Ventilator durch Anheiten oder Absken des inneren Rohrs «N» auf die gewünschte Höhe einstellen. Ventilatorkörper beim Lösen der Schraube gut festhalten. Nach erfolgter Einstellung Hohenverstelltschraube «O» wieder fest anziehen.

REINIGUNG

Der Ventilator ausschalten durch die Geschwindigkeitseinstellung auf "0" zu stellen und den Stecker aus der Steckdose zu entfernen, bevor Sie das Gerät reinigen. Tauchen Sie das Gerät, Netzkabel oder Stecker niemals im Wasser. Die Außenseite des Geräns nur mit einem feuchten Tuch reinigen. Der Staub im Inneren des Geräts entfernen Sie ebenfalls von Zeit zu Zeit mit dem Staubsauger.

GARANTIE UND SERVICE

Die Garantiezeit ist auf 24 Monaten ab dem Kauf befristet.
Die Garantie ist nur gultig, wenn die Geräte-kaufrechnung vorgelegt werden kann.

Bewahren Sie deshalb die Rechnung sorgfältig. Die Garantiezeit fängt an auf die Ankaufdatum.

Die Garantie gilt nicht im Falle von:
normalem VerschleiB
- mangelhaffer Wartung
- unsachgemäßem oder weckwidrigem Gebrauch
- nichtbeachtung von Bedienungs- und Wartungsvorschriften
- unfachmännischer Reparatur vom Käufer oder von Dritten
- Nicht Originalteilen, die vom Käfer oder von Dritten montiert worden sind, welches von unseren Kundendienst zu begutachten ist.

Die Garantie gilt nicht für:

• Normale Verbrauchsartikel
• Externe Verbindungskabel

welches von unseren Kundendienst zu begutachten ist.

Bitte senden Sie das Gerät zusammen mit der Rechnung und einer Fehlerbeschreibung frankiert an:

Martex Holland BV

Generatorstraat 17

3903 LH VEENENDAAI - DIE NIEDERLANDE

Falls die Garantie entfallen oder die Garantiezeit abgelaufen ist, müssen wir Ihnen die Kosten, die mit einer Begutachtung und/oder einer Reparatur verbunden sind, in Rechnung stellen.

Auf Anfrag werden wir eine Preisangabe machen bevor wir die Reparatur durchfuhren. Wenn wir zur Reparatur übergangen sind, werden die Begutachtungs- bzw. Prüfungskosten von uns nicht in Rechnung gestellt.

Wir gewähren zwei Monate Garantie auf die von unserem Kundendienst ausgeführten Reparaturen sowie auf das neu verarbeitete Material, wobei diese Zweimonats-Frist ab dem Tag der Reparatur beginnt. Sollte wahren thisem Zeitraum ein Defekt auftreten, der direkt auf die Reparaturarbeiten oder das bereits verwendete Material zurückzuführen ist, kann der Kunde selbstverständlich seinen Apparat kosten los reparieren lessen.

Änderungen und Druckfehler vorbehalten.
