GEBRUIKSAANWIJZING EAC4 STIEBEL ELTRON

Oplaadbesturing elthermatic® Gebruiks- en montageaanwijzing

VR LF LZ KU UHR 14:53 ED SH SYN STIEBEL ELTRON EAC 4 elthermatic M P + -

Inhaltsverzeichnis

Nederlands pagina 27 - 36

Aansluitschema....3

Kort en bondig....27

Uurwerk afregelen

Laadmodel kiezen

1. Gebruiksaanwijzing....27

Apparaatbeschrijving

Bediening

Wat doen als . . .

Inbedrijfstelling

Testfunctie - controleren van de spaarkachel installatie

Zelftest besturing

1. Montageaanwijzing....34

Vorschriften en bepalingen

Technische gegevens

Montage

1. Milieu en recycling....35

2. Klantendienst en waarborg 35

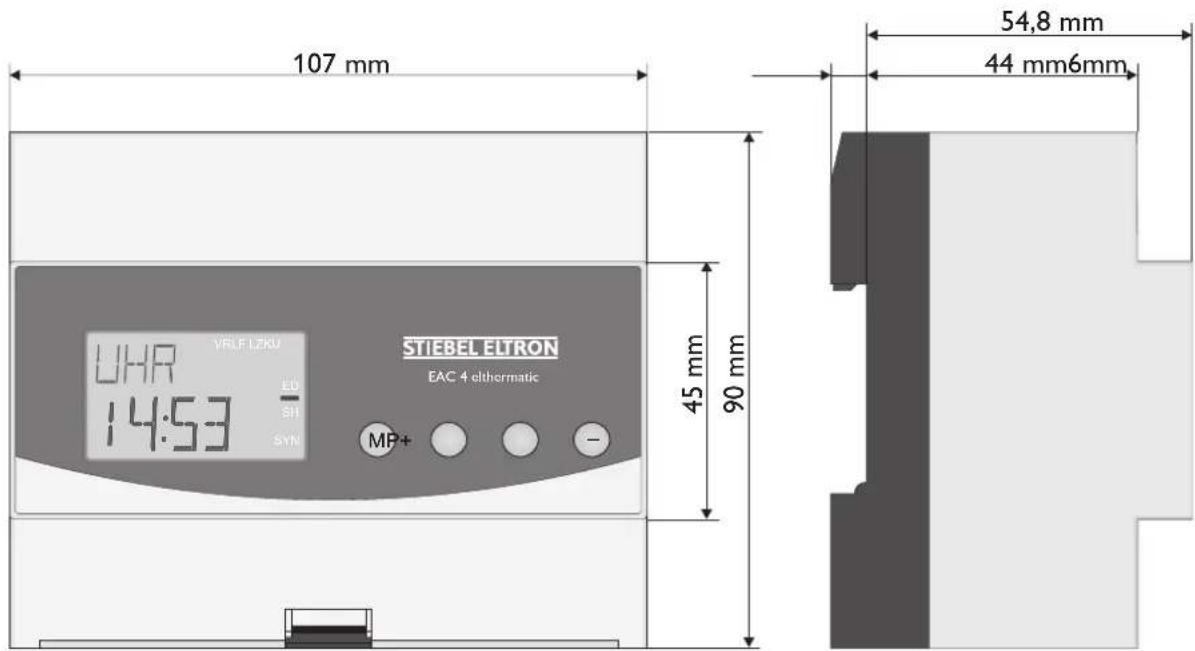

107 mm 54,8 mm 44 mm6mm VRLF LZKU UHR 14:53 STIEBEL ELTRON EAC 4 elthormatic MP+ -

9318.01

STIEBEL ELTRON EAC 4thormatic MP+ W3W2W1LFLZKUZ1Z2NNLLSH AF LF L N A1/Z1 A2/Z2 Z1 Z2 1 L1L2L3 SH N 2 5 4

B STIEBEL ELTRON ZSE 4 ethematic Aufleitung A1/Z1 A2/Z2 L N A2 A1 1 2 Z1 Z2 KU KU L N A2 A1 1 2 Z1 Z2 A2 A1 L N Z1 Z2 6

C26_07_38_0002_a

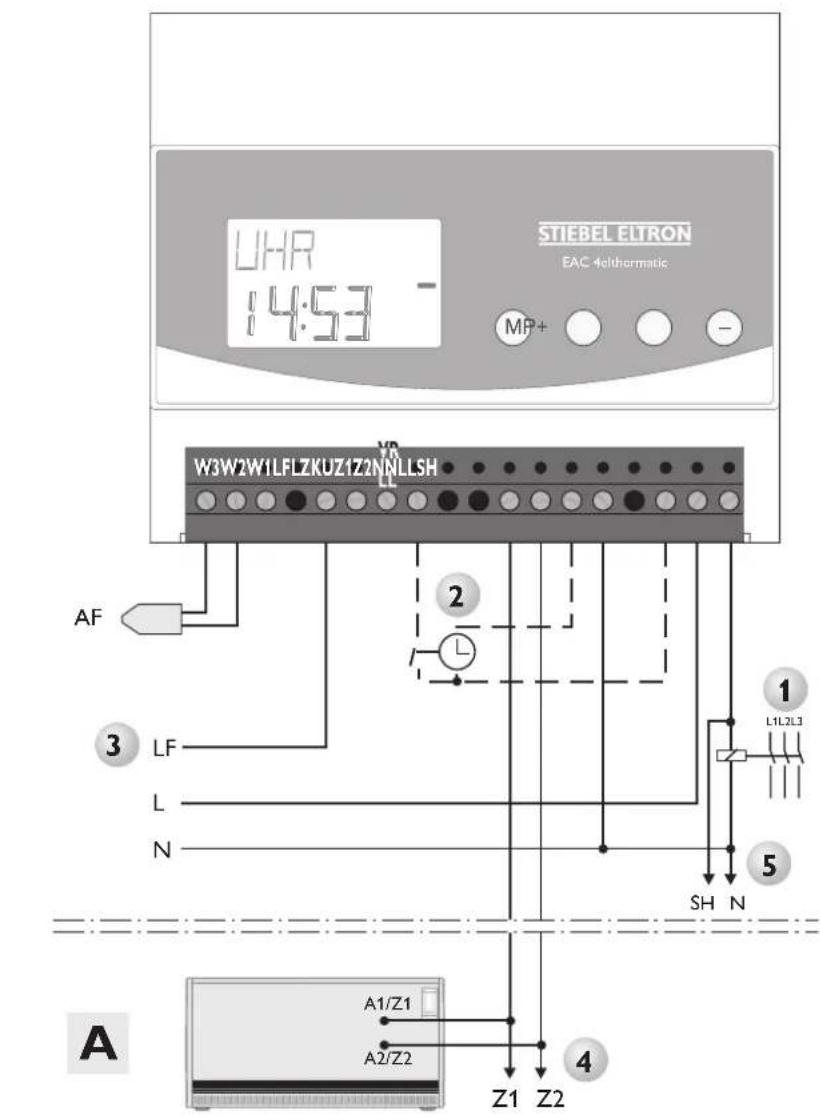

A Losse installatie zonder groepsstuurapparaat

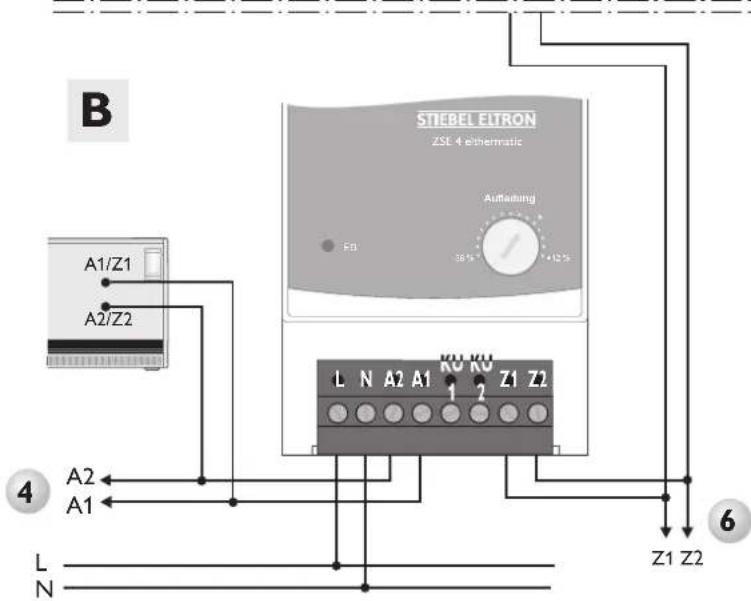

B Centrale installatie met groepsstuurapparaat

1 Laadcontactor

2 Schakelklok voor een mogelijk dalen

3 Vrijgavesignaal en looptijdbesturing

4 naar verdere warmteaccumulatoren

5 naar verdere laadcontactor

6 naar verdere groepsbesturingsapparaten

Kort en bondig – voor de snelle programmering

In zoverre de volgende vereisten gelden, kan de ingebruikneming zoals hieronder beschreven uitgevoerd worden.

Warmteaccumulator met stuurspanningsysteem 80 % ED
- Gebruik van de meegeleverde of een reeds voorhanden DIN-buitensensor
- dmodel is in de tabel op pagina 7-9 voorhanden

Tijd instellen

Toets	LCD-display Toets		Opmerking
indrukken		indrukken	Deze weergave verschijnt na de eerste ingebruikneming of een stroomuit-val van meer dan 6 uur.Als geen tijd is ingesteld, werkt de EAC 4 automatisch alsvoorwaarts-besturing.Er volgt in ieder geval een oplading.
		Toets	OpmerkingTijd wordt opgeslagen.Als na het instellen van de tijd geen toets meer gebruikt wordt, blijft de parameterUHR15 minuten actief (klok telt verder) en wordt dan automatisch opgeslagen.

Opmerking

Opmerking

Laadmodel instellen

Toets	LCD-display
ca. 3 sec. indrukken
Toets LCD-display		Toets+ of - indrukken	OpmerkingMet de LM code (laadmodel) kunnen in eens alle parameters van de detail rubriek „SOND“ worden geregelt. De defaultcode is 1.De tabel op bladzijde 7-9, waarin reeds een grote aantaal laadmodellen voor de Duitse stroomleveranciers geprogrammeerd zijn, wordt binnen kort door de courante laadmodellen voor Belgie aangevuld.
indrukken
			OpmerkingAls 15 minuten lang geen toets wordt ingedrukt, springt het display automatisch op het standaarddisplay (afwisselend tijd en buitentemperatuur).
Toets	LCD-display		OpmerkingInvoer is klaar
4x
indrukken

De besturing werkt nu met alle voor het laadmodel specifieke parameters.

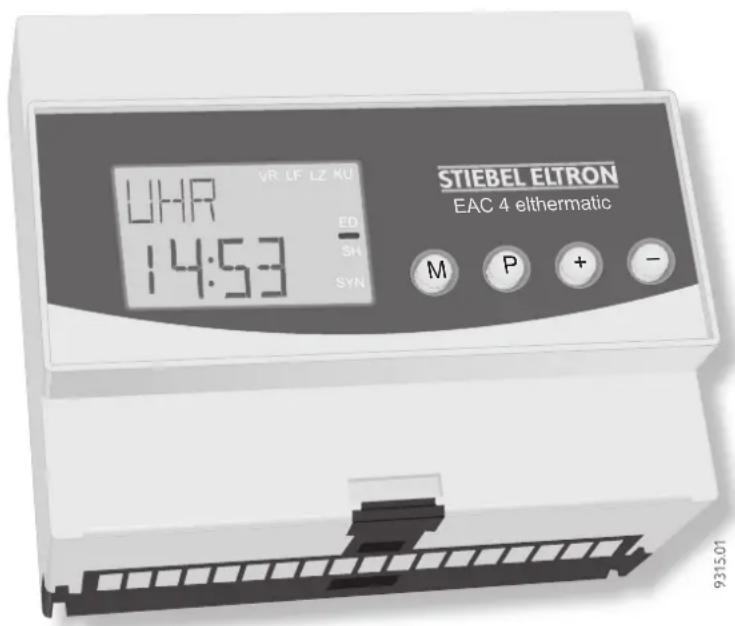

Apparaatbeschrijving

De oplaadbesturing EAC 4 berekent steeds de juiste warmtevoorraad van de warmte- accumulator.

Hierbij word automatisch rekening gehouden van de nog resterende warmte in de accumulatoren, zoals van de evolutie van de buitentemperatuur (gemiddelde waarde). De oplading gebeurt volgens de beschikbare laadtijden van de stroomlverancier.

De EAC 4 beschikt over een verlicht LCD-display.

Hier worden in de normale modus afwis- selend de ingestelde tijd (bij uitgeschakelde autosynchronisatie de duur) en de gemeten buitensensortemperatuur alsmede na het indrukken van de betreffende toetsen alle be- drijfstoestanden weergegeven.

In de normale modus is de achtergrondver- lichting uitgeschakeld, wordt echter zodra één van de toetsen M, P + of - ingedrukt wordt, gactiveerd en wordt na 10 seconden zonder gebruik van toetsen weer uitgeschakeld.

Toets:

M Menukeuze

P Parameterkeuze

+ Wijzigen van parameters

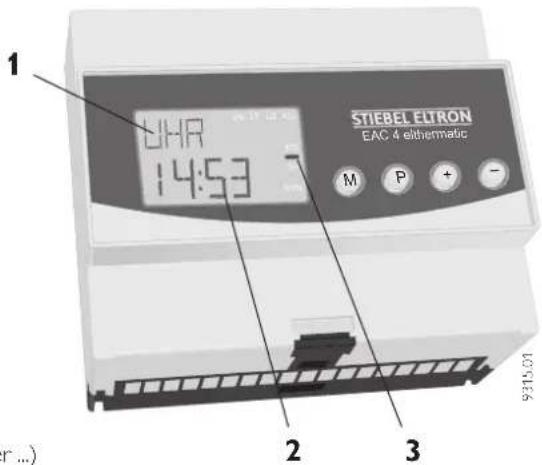

LCD-display :

1 Actieve parameters
2 Actuele parameterwaarde
3 Uitlezing werksituatie (streep onder ...)

VR	de klem VR is gevoed door een fase 230V (signaal el. maatschappij)
LF	de klem LF is gevoed door een fase 230V (signaal el. maatschappij)
LZ	de klem LZ is gevoed door een fase 230V (signaal el. maatschappij)
KU	de klem KU is gevoed door een fase 230V (gereduceerde oplading actief)
ED	de klem Z1 geeft gepulsd het stuursignaal uit (230V)
SH	de klem SH geeft het stuursignaal uit naar de oplaadcontacteurs (230V)
SYN	foutief LF-LZ signaal (fout in de installatie)

STIEBEL ELTRON EAC 4 ethermatic UHR 14:53 M P + - 9315.01 r...) 2 3

Bediening

Tijdens het normale gebruik kunnen de tijd en de hoogte van het opladen van de accumulator veranderd of ingesteld worden.

Wijzigen/instellen van de tijd ...

Toets

indrukken

LCD-display Toets

Als de toets ingedrukt blijft, wordt op snel zoeken omgeschakeld.

Na 15 minuten zonder gebruik van toetsen wordt de ingestelde tijd automatisch overgenomen en de achtergrondverlichting gaat uit.

Wijzigen van het opladen van de accumulator ...

Toets

2x indrukken

LCD-display Toets

+ / - VR LF LZ KU ED SH SYN

+ of -

indrukken

Toets

indrukken

Opmerking

De basisoplading van alle aan de EAC 4 aangesloten warmteaccumulatoren kan in dit menu naar behoefte met +/- 4 °C veranderd worden. Daarbij komt 1°C met ca. 3,5 % meer/minder oplading overeen (max. +/- 15 %). De verandering van de laadhoeveelheid mag alleen in kleine stappen uitgevoerd worden (0,5–1 °C), omdat de wijziging pas de volgende dag merkbaar is.

Stroomuitval

Bij stroomuitval bedraagt de energiereserve voor de klok ca. 6 uur: De ingestelde parameters (bijv. laadmodel) zijn permanent opgeslagen. Als de stroom langer dan 6 uur uitvalt, staat de klok na het inschakelen weer op 00:00 en knippert tot de tijd wordt veranderd (zie boven).

Zomer-/wintertijd

Afwijkingen op het display van de werkelijke tijd van ca. 1 uur hebben geen gevolgen voor de functies van de EAC 4.

Wat te doen als ...

Op het display verschijnt afwisselend de aanduiding „FU“ (sensoronderbreking) of „FS“ (sensorkortsluiting) bij de tijd!

De buitensensor en/of de gekozen instelling van de buitensensor moet door een technicus worden

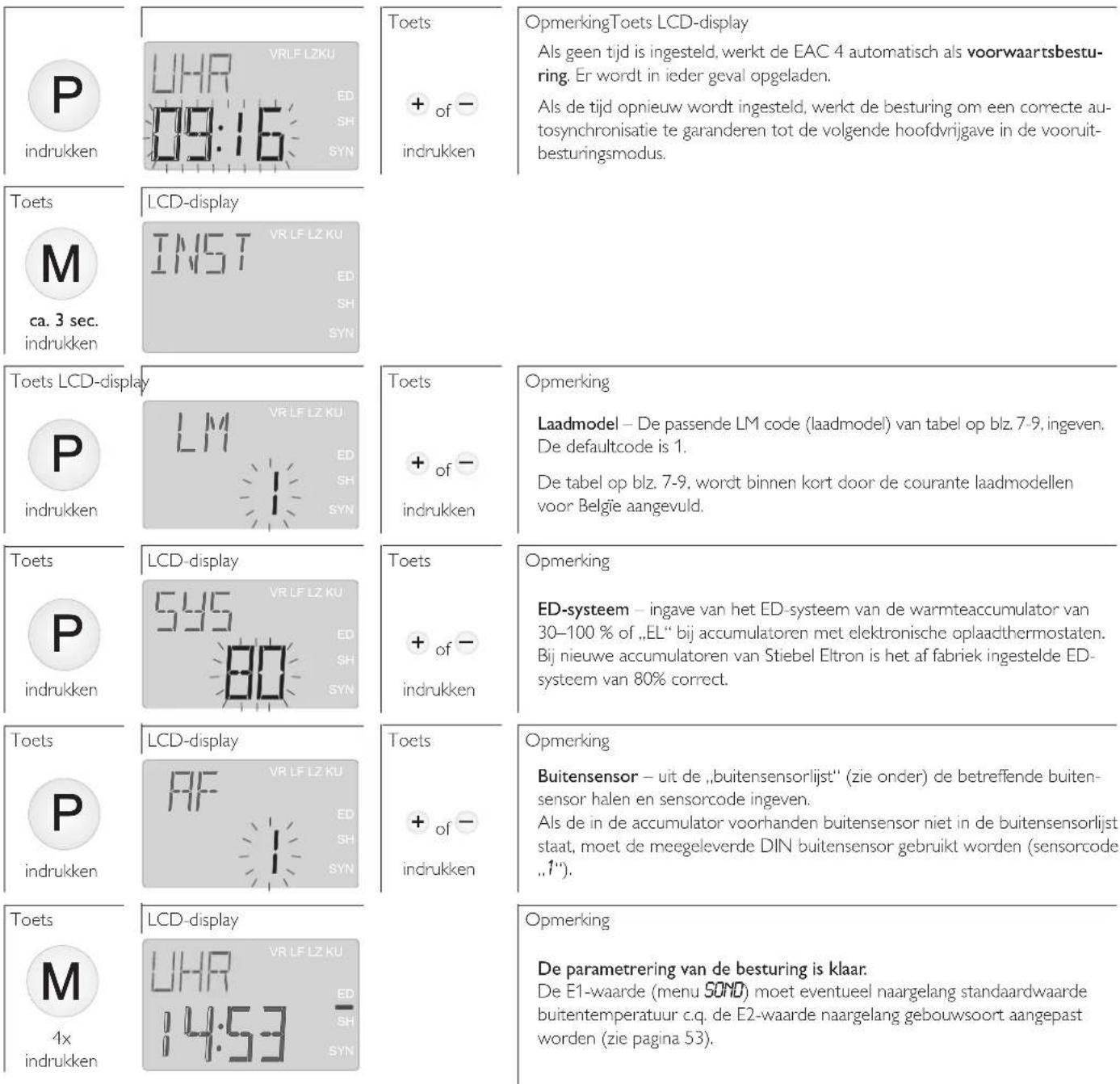

Ingebruikneming

1. Basisinstellingen – Laadmodel en buitensensor staan in de betreffende lijst

De wijzigingen in de diverse parameters worden direct na ingave overgenomen. Als er na een verandering – ongeacht bij welke parameter – gedurende 15 minuten geen toets wordt ingedrukt, springt het display automatisch op de standaardweergave (afwisselend tijd en buitentemperatuur).

OpmerkingToets LCD-display

Als geen tijd is ingesteld, werkt de EAC 4 automatisch als voorwaartsbesturing. Er wordt in ieder geval opgeladen.

Als de tijd opnieuw wordt ingesteld, werkt de besturing om een correcte autosynchronisatie te garanderen tot de volgende hoofdvrijgave in de vooruitbesturingsmodus.

Opmerking

Laadmodel – De passende LM code (laadmodel) van tabel op blz. 7-9, ingeven. De defaultcode is 1.

De tabel op blz. 7-9, wordt binnen kort door de courante laadmodellen voor België aangevuld.

Opmerking

ED-systeem – ingave van het ED-systeem van de warmte accumulator van 30–100 % of „EL“ bij accumulatoren met elektronische oplaadthermostaten. Bij nieuwe accumulatoren van Stiebel Eltron is het af fabriek ingestelde ED-systeem van 80% correct.

Opmerking

Buitensensor – uit de „buitensensorlijst“ (zie onder) de betreffende buitensensor halen en sensorcode ingeven.

Als de in de accumulator voorhanden buitensensor niet in de buitensensorlijst staat, moet de meegeleverde DIN buitensensor gebruikt worden (sensorcode „1“).

Opmerking

De parametrering van de besturing is klaar.

De E1-waarde (menu SOND) moet eventueel naargelang standaardwaarde buitentemperatuur c.q. de E2-waarde naargelang gebouwsoort aangepast worden (zie pagina 53).

Buitensensorlijst

	Sensorcode	Weerstand in Ohm bij temperatuur
		20 °C	10 °C	0 °C	-10 °C	-15 °C
Standaardsensor volgens DIN (Stiebel Eltron)	1	2432	3657	5641	8945	11390
Schlüter, AEG (oude WF, W1-W4 met adapter)	2	2000	3255	5490	9633	12970
ACEC	3	2200	3295	5000	7695	9600
AEG (alleen W1/W4 aansluiten)	4	1800	2867	4600	7443	9500
Frensch, Gräßlin, ACEC	5	2000	2991	4608	7335	9380
MALAG	6	1800	3138	5400	9210	12000
Siemens	7	1983	3147	5202	9641	14000
Siemens 2	8	2000	3166	5100	8370	10800
Witte (4-aderig), AEG (W1/W4)	9	1800	2867	4600	7443	9500
EM 3 of EMZ ... (Stiebel Eltron besturing oud)	10	1128	1367	1619	1863	1976

2. Speciale instellingen – Laadmodel staat niet in de lijst of parameters moeten veranderd worden

De wijzigingen in de diverse parameters worden direct na ingave overgenomen. Als er na een verandering - ongeacht bij welke parameter - geduren- de 15 minuten geen toets wordt ingedrukt, springt het display automatisch op de standaardweergave (afwisselend tijd en buitentemperatuur).

Functionering

De volgende bijzonderheden zijn belangrijk om de functionering van de EAC 4 te begrijpen:

• De voor de berekening van het uitgangssignaal gebruikte temperatuur is niet de actueel gemeten buitentemperatuur maar een gemiddelde waarde van het ogenblik met een tendenscomponent;
• De EAC 4 werkt standaard in de modus Autosynchronisatie, d.w.z. de loopwerksyn-

chronisatie met de hoofdvrijgave vindt automatisch plaats rekening houdend met de actuele tijd. Het is daarmee niet meer nodig het aantal uren sinds vrijgavebegin (looptijd) in te stellen. Bij de eerste ingebruikneming werkt de besturing tot aan het vasthouden van de eerste LF-hoofdvrijgave-impuls in de modus Voorwaartsbesturing, zodat een oplading plaatsvindt als in deze tijd een extra vrijgave volgt.

- Bij laadmodellen, waarbij bijv. in het

weekend een permanente vrijgave volgt (Powertherm), bepaalt de EAC 4 uit de vo- orgaande vrijgavetijden de starttijden voor de hoofdvrijgave en extra vrijgave. Als de EAC 4 pas op vrijdag in gebruik genomen wordt, zodat er geen mogelijkheid is de vrijgavetijden op te slaan, kan de synchro- nisatie totmaandagavond duren. Tijdens deze tijd werkt de besturing in de modus Voorwaartsbesturing, zodat het opladen gegarandeerd wordt.

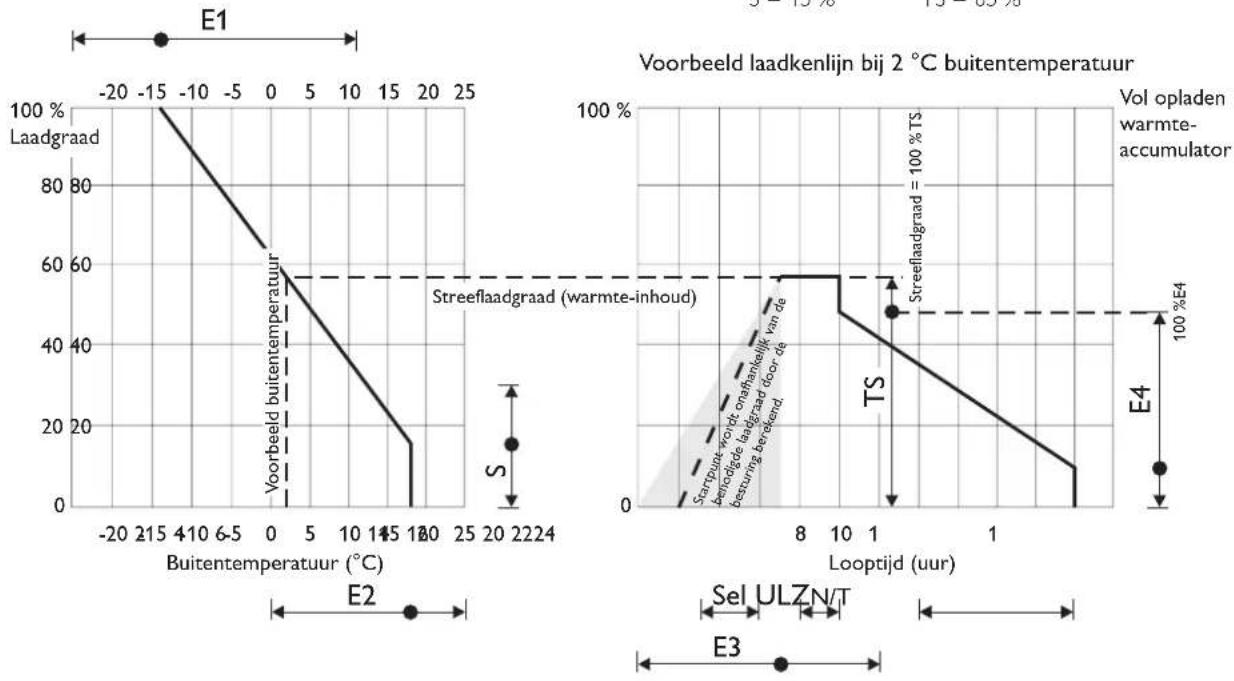

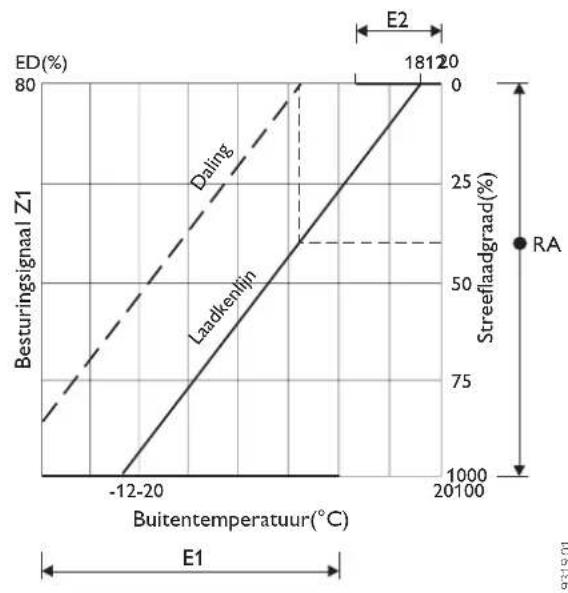

Samenwerken van de instellers bij de EAC 4

Fabrieksinstellingen: Laadmodell 1 E1 = -14 °C E2 = 18 °C S = 15 % E3 = 7 h E4 = 0 % TS = 85 %

931701

Toets	LCD-display	Toets	Opmerking
ca. 3 Sek.			INSTallatiemenu – na het activeren van dit menu moeten de parameters „SYS“ en ,HF“ zoals in de basisinstellingen op pagina 29 beschreven ingesteld worden. De parameter „LM“ kan op de aangegeven waarde blijven staan.
			SONO Speciale instellingen
P			Vol opgeladen – volgens de volgende formule berekende buitentemperatuur waar- bij de accumulator helemaal opgeladen wordt. Instelbereik: -25 tot 11 °CE1 = ∅R - _Ft_F + t_E (∂R - ∅a) ∅R=Streefkamertemperatuurθa= Standaardbuitentemperatuur volgens DIN 4701 t_F = Vrijgaveduur t_ZF = Extra vrijgaveduur
P			Laadbegin – de buitentemperatuur waarbij het opladen van de accumulator moet beginnen (waarde moet minstens 6 °C boven de E1-waarde liggen).
		+ of -	Sommerlogica – tot deze waarde wordt na het overschrijden van E2 minstens opgeladen.Instelbereik: 0 bis 30 %
P		+ of -	Hoofdoplaadperiode – afhankelijk van het besturingstyp.Vooruitbesturing = 0Gespreide besturing = hoofdvrijgave-uren / 2 uur (b.v. 8uur/2 = 4uur)Achteruitbesturing = hoofdvrijgave-uren - 1 uur (b.v. 8uur-1 = 7uur)
		+ of -	Minimumlaadsokkel – eindpunt van de dagkenlijn in % van de dagstartwaarde, komt overeen met de restlading die de accumulator aan het eind van de dagkenlijn heeft.
P		+ of -	Dagstartwaarde in % van de streeftlaadgraad. Hierdoor kan de nieuwe daglading gereduceerd worden. Instelbereik: 0 tot 100 %
		+ of -	Oplaadreducing in % van de streeftlaadgraad bij aansturing van klem KU, bijv. voor vakantieschakeling: gereduceerde oplading tijdens afwezigheid.Instelbereik: 0 tot 100 %
P		+ of -	Omlooptijd tijdelement – meestal 22 uur: Is afhankelijk van het laadmodel van de stroomleverancier.
		+ of -	Vasthouden in uren na NT-vrijgave.Omschakeling op loopwerkspanning van LF naar L.
P		+ of -	Omschakeltijdstip van nacht- op dagkenlijn. Instelbereik 6 tot 20 uur
		+ of -	Besturingstype: R = AchterwaartsbesturingS = Gespreide besturingVt = Voorwaartsbesturing met glijdende dagkenlijnNW = NeckarwerkeV = Voorwaartsbesturing
P		+ of -	Voorwaartsbesturing tijdens de dagJA: (Ja) Aansturing van klem VR zorgt voor het onderdrukken van de dagkenlijn..MEIN: (Neen) Klem VR na omschakelen op dagkenlijn (N/T) niet actief.
		+ of -	Stuursignaalonderdrukking overdag – als „E1 S = Ja“ en geen extra vrijgave gegeven wordt (buitentemperatuur > E1 S).
P		+ of -	Stuursignaalonderdrukking AT>E2 – als de buitentemperatuur groter dan de E2-waarde is.

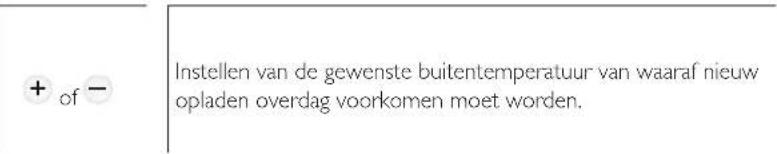

		+ of -	Met deze instelling kan een nieuw laden overdag voorkomen worden als de buiten-temperatuur hoger dan de ingestelde E1 S-waarde is.Als hier op „JA“ geschakeld wordt, kan eerst de E1 S-waarde ingegeven worden, bij „NEIN“ springt het display naar de volgende parameter.
P		+ of -	Hoofdvrijgave-uren
P		+ of -	Extra vrijgave-uren
P		+ of -	Belangrijke parameters voor de synchronisatie!AS = Autosychronisatie. De besturing synchroniseert zich zelfstandig met de la-advrijgave, als de hoofdvrijgave later dan in de parameter „SLF“ komt.PO = Bijzonder parameter uitsluitend geldig voor Duitse installaties.LF = Synchronisatie met de laadvrijgave. De besturing synchroniseert zich met het laadvrijgavesignaal. Bij de keuze „LF“ moet in plaats van de tijd in het gebruikersmenu het aantal uren ingesteld worden dat sinds laadvrijgave verstreken is (hierbij verandert het display in de normale modus van UHR/AF in LA/AF).
P		+ of -	Tijd waarop op z'n vroegst de hoofdvrijgave komtOpgelet: Als bij bepaalde laadmodellen van de EVU's zeer laat nog een extra vrijgave verleend moet worden, moet de parameter „SLF“ op een tijdstip na de extra vrij-gave gezet worden, bijv::Extra vrijgave vanaf 21 uur tot 23 uur – instellen van „SLF“ op minstens 22.
P		+ of -	De ingestelde parameters kunnen opgeslagen worden om deze na een eventueel aangebrachte, kortstondige parameterverandering weer op te kunnen roepen.Om de ingestelde parameters op te slaan moet de toets + langer dan 3 seconden ingedrukt worden. De aldus opgeslagen parameters kunnen indien nodig door de toets – langer dan 3 seconden in te drukken weer opgeroepen worden.
M3x			De besturing is nu met de hand ingesteld en klaar om te functioneren!

Testfunctie

In het menu TEST kan de warmte accumulator getest worden.

		M2x		TESTmenu
P			Looptijd/oplaadgraadAanduiding van de inteme looptijd sinds LF-vrijgave, zoals van de desbetreffende oplaadgraad.Bij afregeling van de EAC 4 op „zonder tijdverschuiving“ verschijnt alleen de oplaadgraad, de looptijd indicatie verandert in LG.

			Aanduiding van de puls duur waarmee de regeling werkt (10 sec.) of de actuele inschakeltijd, bv. 4 sec. aan (ook aan de ED indicatie op het display te zien bij ingeschakelde LF-vrijgave).
		+ of -	Parameters voor het testen van de stuurleiding en de oplaadthermostaat in de warmteaccumulatoren.AUS = geen functie (UIT)0 % = Uitgave van een stuursignaal voor een oplading van 0 %100 % = Uitgave van een stuursignaal voor een volle oplading
		+ en -	Weergave van de gemiddelde en voor de berekening van het opladen meebetrokken buitentemperatuur.Door tegelijkertijd en langer dan 3 seconden de toetsen + en - in te drukken wordt de actueel gemeten buitentemperatuur in het geheugen overgenomen.Deze procedure is bij een eventuele foutopsporing uit te voeren.

Zelftest besturing

Om een zelftest te starten moet de EAC 4 spanningsvrij geschakeld worden. Dan tegelijkertijd de toetsen + en — indrukken en daarbij de spanning weer inschakelen.

Softwareversie

Segmenttest display

			m
M					tioneren gecontroleerd.Toets de zelftest al gebruikt en be-
					iselend het relais en de Triac
M					springt het display na 2 secon-
	Buitentemperatuur	2x

M

M

2. Montageaanwijzing voor de installateur

Voorschriften en bepalingen

• Montage en elektrische aansluiting moeten door een geschoold monteur onder inachtneming van deze montagehandleiding uitgevoerd worden.
• Alle elektrische aansluit- en installatiewerk-

zaamheden dienen volgens de VDE-bepalingen (0100), de voorschriften van de betreffende elektriciteitmaatschappij alsmede de betreffende nationale en regionale voorschriften uitgevoerd te worden.

• Lees de bijsluiter in de apparaatverpakking!
• Lees het typeplaatje! De aangegeven spanning moet met de net- spanning overeenstemmen.

Technische gegevens

Nominale spanning 200 - 230 V	+10 %, -15 % 50/60 Hz
Vermogenopname 3,0 VA
ED-systeem 30...100 % instelbaar, of „EL"
Max. last	Z1/Z2 - 300 W
Schakelvermogen SH	100 VA / cos φ 0,5
Apparaatzekering	T 1,6 L 250 G
toegest. omgevingstemperatuur	0 tot +50 °C
Beschermsoort	IP 20 (na montage)
Beschermklasse	II (beschermisolatie)

DIN-buitensensor:
Weerstandswaarden	zie pagina 52
Beschemsoort	IP 54
Beschemklasse	II
toegest. omgevingstemperatuur	-40 bis +50 °C
Aansluitsnoer	2 x 0,75 mm2, ca. 1,4 m lang(kabellengte tussen sensor en EAC 4 max. 30 m – anders afgeschermde kabeluitvoering)
Afmetingen	∅ 11,5 x 35 mm

Montage

Besturing

De EAC 4 moet in de onderste rij van een stroomverdeler geplaatst worden, waarbij een afstand aan de zijkant van 1 zekeringsmodule voorzien moet worden.

Aan de aanrakingsbescherming volgens beschermklasse II is na inbouw van de EAC 4 in een

- installatiekleinverdeler volgens DIN of - installatieverdeler volgens DIN voldaan.

De EAC 4 bestaat uit een sokkel met aansluitklemmen voor railbevestiging alsmede het opsteekbare huis met de elektronica.

Om het huisbovendeel van de sokkel los te maken moet de onderste huisbevestiging met behulp van een schroevendraaier ontgrendeld en het bovendeel eraf getrokken worden.

UHR 1453 STICKEL ETRON EAC & VENTURE M P 9322.01

Bij de montage van het huisbovendeel op de sokkel moet deze spanningsvrij

zijn.

Vervanging van een vroegere EAC

Bij vervanging van een EAC door de nieuwe EAC 4, hoefd alleen de electronica geruild te worden. De sokkel en de elektrische aansluitingen mogen ter plaatse blijven.

Demontage

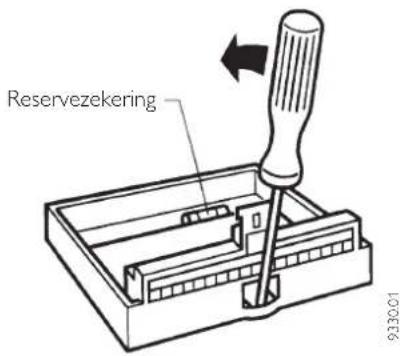

Voor demontage van de besturing het boven- deel van de sokkel losmaken (zoals hiervoor beschreven) en aansluitleidingen afklemmen. Dan de sokkel zoals hierna afgebeeld van de rails losmaken.

Reservezekering 933001

Sensor

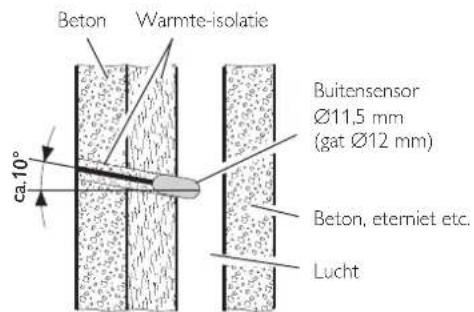

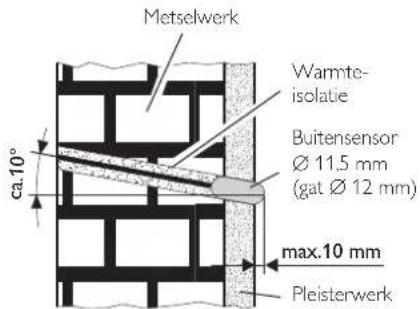

De plaats van inbouw van de buitensensor dient als regel volgens volgende criteria gekozen te worden:

Hoogte minstens 2,5 m boven de buitengrond;

• Bij voorkeur moet de gebouwzijde gekozen worden waaraan de belangrijkste gebruiksvertrekken liggen;
• Voldoende afstand tot deuren, ramen, vens- ters, ventilatiekanalen enz.

De leiding tussen sensor en bestu- ringsapparaat moet voor de netspan- eschikt zijn.

Aansluiting

De buitenvoeler is aan de klemmen W2/W3 van de regeling aan te sluiten. (polariteit is zonder belang)

Bij aansluiting van een aanwezige 4-draads AEG, Schlüter of Witte voeler zijn volgende aansluitingsvarianten mogelijk:

• Aansluiting van de draden W1 (grijs of bruin) en W4 (blauw) van de voeler aan de klemmen W2/W3 bij afregeling van de voelercode op 4 of 9;
• Aansluiting met behulp van een adapter (AEG toebehor, instructies hiervan in acht nemen) met afregeling van de voelercode op 2.

Elektrische aansluiting

De klembezetting staat in de volgende tabel.

Voorcontrole

Voor het inschakelen van de voedingsspanning zijn aan de sokkel volgende proeven te doen: (de electronica is nog niet geplaatst):

• Isolatiecontrole van alle leidingen (zonder verbruikers)

• Weerstandsmeting (draaiknop van de oplaadregelaar op de verwarmingsapparaten helemaal tot aan rechter aanslag zetten)

• Op Z1 en Z2 van de EAC 4:

$$ R = 1 7 6 \Omega \dots 1 0 0 k \Omega $$

De gemeten weerstand mag niet kleiner zijn dan 176 Ω.

1. Op W2 en W3 van de EAC 4: Buitensor

$$ R = \text { z i e } \quad \text { tabel } \quad \text { op } \quad \text { pagina } \quad 2 9 $$

Let op sensorcode-instelling!

• Netspanning inschakelen en tussen L en N meten
• LF-vrijgave simuleren en spanning tussen LF en N meten
• Netspanning uitschakelen

Het huisbovendeel op de sokkel zetten.

Sensorinbouw

Metselwerk Warmte-isolatie Buitensensor Ø 11,5 mm (gat Ø 12 mm) ca.10° max.10 mm Pleisterwerk

Normaal metselwerk of metselwerk met binnenisolatie: Sensorlichaam gelijk met pleisterwerk of max. 10 mm uitstekend boven pleisterwerk.

Beton Warmte-isolatie ca.10° Buitensensor Ø11,5 mm (gat Ø12 mm) Beton, etemiet etc. Lucht

Voorgehangen en achtergeventileerde façade: Sensor- lichaam zit tot de helft in het luchtkanaal.

9331.01

Klemmen Verklaring

W2 - W3	DIN-buitensensor of buitensensor volgens buitensensorlijst op pagina 29
LF	Stroomleverancier-besturing hoofdvijgave (nacht)Op deze klem wordt de gestuurde buitengeleider LF van de stroomleverancier gezet - daardoor wordt het tijdelement gestart (geldt niet alsNW [Neckarwerke] in de parameter „ST“ ingesteld is)
LZ	Stroomleverancier-besturing extra vrijgave (dag)Wordt alleen bezet als aan de stroomleverancier een tweede bestuurde buitengeleider in de daglaadtijd ter beschikking staat, anders blijft deze klem vrij.
VR/LL	Omschakeling voorwaards- achteruit- besturingLooptijdsturing indienNW (Neckarwerke) in parameter „ST“ geprogrammeerd is.
KU	KU = Kenlijnomschakeling (daling met de in de parameter „RA“ ingestelde waarde)
Z1	Z1 = getakte besturingsleiding (L)Z2 = ongetakte besturingsleiding, met N verbonden; eendraadsbesturing mogelijk.
Z2	Op deze klemmen zit het netspanningtaktsignaal.Klem Z2 is intern met klem N verbonden. De getakte buitenleider zit als besturingssignaal op klem Z1.
L	Netspanning 200 - 230 V +10 % -15 %, 50 Hz.
N	Let er bij het aansluiten van het apparaat op dat de faze op klem L gezet wordt.
SHSH =	Laadcontactor (SH zie aansluitschakelschema pagina 3)

Daling van de oplading door aansturing van klem KU

3. Milieu en recycling

Recycling van transportverpakking en oude apparaten

De recycling van verpakkingen en oude apparaten dient uitsluitend volgens de plaatselijke voorschriften en wetgeving te geschieden.

4. Garantie

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is.

U dient zich te wenden tot de vestiging van Stiebel Eltron of de importeur hiervan in het betreffende land.

De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.

Notizen / Note / Notitie

Notizen / Note / Notitie

Stiebel Eltron Nederland B.V.

Daviottenweg 36

Postbus 2020 NL-5202 CA's-Hertogenbosch

© 073-6 23 00 00 Fax [phone]

E-Mail 50 [e-mail]

Internet www.stiebel-eltron.nl

Österreich

Stiebel Eltron_Ges.m.b.H.

Eferdinger Str. 73 A-4600 Wels 02-10

© 072 42-47367-0 Fax [phone]

E-Mail [e-mail]

Internet www.stiebel-eltron.at

Polska

Stiebel Eltron sp.z. o.o
