GEBRUIKSAANWIJZING BFH24RS DIMPLEX

08/50463/4 uitgave 4 Dec '07

BELANGRIJK: Deze instructies dienen nauwkeurig te worden gelezen en opgevolgd door de gebruiker.

Veiligheidswaarschuwingen

• De luchtinlaat- of uitlaatroosters mogen NIET WORDEN AFGEDEKT OF GEBLOKKEERD.
• ZORG DAT HET APPARAAT GEAARD IS.
- Plaats de kachel niet direct onder een stopcontact.
• Er is risico op brand als het apparaat wordt afgedekt.
- Gebruik deze kachel niet bij jonge kinderen zonder toezicht.
- Gebruik deze verwarming niet op zeer stoffige plaatsen.
• Raak de roostergedeelten niet aan en blokkeer ze niet als de kachel aan staat.

Inleiding

Deze kachel is ontwikkeld voor plaatsing in de ruimte achter het voetstuk van staande keukeneenheden of andere vaste meubeleenheden. Het wordt aanbevolen om de kachel niet te installeren onder kasten die worden gebruikt voor het opbergen van bederfelijke waren. De kachel kan worden geplaatst in voetstukken met een minimum hoogte van 120 mm en is geschikt voor kasten met een breedte van 500 mm of meer.

Installatie

De installatie van dit apparaat moet worden uitgevoerd door een bevoegde elektricien en in overeenstemming met de actuele IEE-regelgeving voor elektrische bedrading.

Voordat u installatiewerkzaamheden uitvoert, dient u er zeker van te zijn dat de stroomvoorziening niet is aangesloten op relevante vaste bedrading.

De kachel kan makkelijker worden geplaatst tijdens de installatie van nieuwe meubeleenheden of op bestaande meubeleenheden als deze tijdelijk van hun plek tegen de muur kunnen worden verschoven. Indien een bestaand meubelstuk niet kan worden verplaatst, kan het nodig zijn om de achterkant van de eenheid te verwijderen om toegang te krijgen om de bedrading te installeren.

Voordat u de eenheid installeert, dient u de locatie te overwegen in verband met van de volgende punten:

• De elektriciteitsvoorziening en de kabellengte.
- Plaats de kachel zodat deze op doeltreffende wijze warmte kan leveren zonder persoonlijk ongemak door oververhitting als u bij een werkvlak staat, etc.
• Minimum voethoogte van 120 mm en minimum meubelbreedte van 500 mm.

Werkwijze

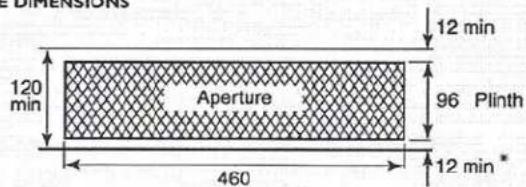

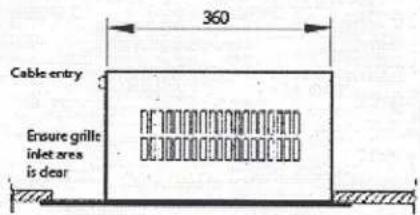

1. Het uitsnijden van de ruimte in de voet

Snijd de opening in de meubelvoet volgens de afgebeelde afmetingen. Deze moet zo worden geplaatst dat de minimale afstand van de onderkant van de opening tot het BOVENOPPERVLAK van een vloerbedekking niet kleiner is dan 12 mm en niet groter is dan 25 mm.

Als een overstek boven de kachel groter is dan 75 mm, dient u een afstand van ten minste 100 mm aan te houden tussen het overstek en het bovenste gedeelte van de kachel.

NB: Bij plaatsing in een hoek naast kasten aan de linkerkant van de kachel, dient een afstand van ten minste 150 mm te worden aangehouden tussen de linkerkant van de kachel en de voorkant van de aangrenzende kastdeur.

* Deze afmetingen moeten worden aangehouden boven de bovenkant van elk vloerbedekkingmateriaal. Alle afmetingen zijn in millimeters.

APERTURE DIMENSIONS

120 min Aperture 96 Plinth 460 12 min*

2. Aansluiting stroomvoorziening

Controleer of de toevoerspanninggegevens op de kachel in overeenstemming zijn met die van uw stroomvoorziening. Er is een 2,5 meter lange tussenverbindingskabel meegeleverd. De 6-kerns tussenverbindingskabel dient van de voetruimte naar de aansluitdoos te worden geleid, waarbij moet worden gezorgd dat de kabel genoeg speling heeft om verwijdering van het apparaat voor onderhoud toe te staan. De kabel moet worden beschermd tegen scherpe randen.

a.) Afstandsbedieningschakelpaneel

Bepaal de gewenste positie voor het afstandsbediende schakelpaneel boven het werkblad, d.w.z. 900 mm boven grondniveau. Het is ontwikkeld voor gebruik met een op het oppervlakte gemonteerde of op gelijke hoogte met het oppervlak gemonteerde

doos zoals is vermeld in de tabel hiertegenover. De linkerkolom van de tabel geeft het vereiste type leiding/montagerail aan, als die er is, en de rechterkolom geeft de bijbehorende dubbele simultaandoos aan voor het regelschakelpaneel. Bevestig de gekozen montagedoos op zijn plaats.

b.) Elektrische verbinding met afstandsbedieningspaneel

Strip de buitenste laag van de tussenverbindingskabel aan beide einden 125 mm af. De geleidermantel moet 8 mm worden afgestript. Selecteer een geschikte montagerail of leiding uit de tabel indien dat nodig is. Verbind het afstandsbediende schakelpaneel met de 6-kerns tussenverbindingskabel, volgens het bedradingsdagram. Als de 2,5 meter kabellengte niet voldoende is en u gebruikt een vervangingskabel, zorg er dan voor dat de geleiders minimaal 1,5 mm2 doorsnederuimte hebben. Dezelfde maat geleider dient te worden gebruikt om de schakelaar en de zekeringaansluitingen op het afstandsbediende schakelpaneel te verbinden zoals aangegeven op het bedradingdiagram.

Gelijke hoogte of oppervlaktemontage leiding/montagerail	Dubbele simultaandoos voor afstandsbediening-schakelaar MK-schakelaars
1. Ingebouwd – ronde of ovale leiding2. Oppervlaktemontage minimontagerail3. Oppervlaktemontage – kabel aan de wand geklemd4. Droogleidingdoos	1. MK 892 ALM (Metaal)2. Marshall Tufflex MSSB 16 (PVC wit)3. MK 2142 WHI (wit gegoten)4. Marshall Tufflex MDLB 2 (plastic)

c.) Elektrische verbinding met het apparaat

Verwijder de schroeven waarmee de bovenkant, voorkant en achterkantafdekking zijn bevestigd om toegang te krijgen tot het aansluitblok. Voer de 6-kerns flexibele tussenverbindingskabel door de kabelklem aan de kant van de kachel en verbindt deze volgens het bedradingdiagram met het aansluitblok. Het kan nodig zijn om het aansluitblok te verwijderen uit de bevestiging als u de verbindingen maakt.

3. Het vastmaken van de ondersteuningsbeugel aan de achterkant

De kachel wordt geleverd met een ondersteuningsbeugel voor de achterkant. Bevestig de achterkant van het toestel met de twee meegeleverde schroeven. Pas de ondersteuningsbeugel voor de achterkant zo aan dat de verticale afstand van de onderkant van het apparaat tot de onderkant van de ondersteuningsbeugel aan de achterkant gelijk is aan de verticale afstand van de vloer in de kastruimte tot de onderkant van de uitgesneden opening. De sleuven in de ondersteuningsbeugel aan de achterkant zorgen ervoor dat het op de juiste hoogte kan worden afgesteld.

4. Markering van de bevestigingsposities

Schuif de kachel op zijn plaats in de opening in de voet. Geef de 6 bevestigingsgaten aan (twee aan elke kant en twee aan de bovenkant). Verwijder de kachel en boor 2 mm geleidingsgaten.

5. Montage van de verwarming in de voet

Indien de kabelaansluiting is gemaakt en de ondersteunende beugel aan de achterkant is afgesteld, schuif dan de kachel in de opening en zorg ervoor dat deze adequaat wordt ondersteund en dat het inlaatrooster niet wordt geblokkeerd. Gebruik de zes meegeleverde schroeven om de kachel aan de fundering te bevestigen. (Zie punt 6 hieronder voor roestvrijstalen roosterbevestiging).

6. Roestvrijstalen rooster (alleen model BFH24RS)

Het roestvrijstalen rooster wordt meegeleverd (in een plastic verpakking) als een bevestigingsmiddel voor de voorkant van de kachel.

U dient dit aan de voorkant van de kachel te bevestigen voordat u deze bevestigt aan de voet. Gebruik de zes schroeven om het aan de voorkant van de kachel/rand te bevestigen.

Bediening

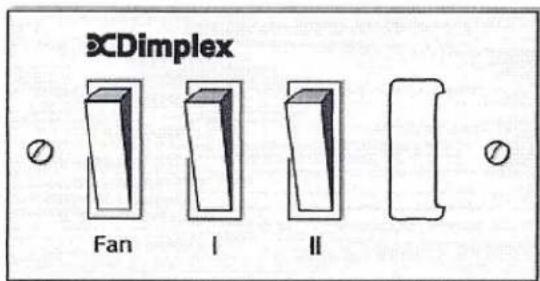

De ventilator wordt in werking gezet met de schakelaar gemarkeerd met Fan op het regelschakelpaneel van de afstandsbediening. The heating elements will not function until the fan is operating. De verwarmingselementen functioneren niet tot de ventilator werkt. The switches marked 'I' and 'II' control the heating elements. De schakelaars die zijn aangegeven met 'I' en 'II' regelen de verwarmingselementen. The switch marked 'I' controls the 800W element. De schakelaar die gemarkeerd is met 'I' regelt het 800 W element. The switch marked 'II' controls the 1600W element. De schakelaar die is gemarkeerd met 'II' regelt het 1600 W element. When both switches are ON 2400W heat output is available. Als beide schakelaars op AAN staan is een 2400 W warmte-uitvoer mogelijk.

Bediening van de thermostaat

1. De kachel bevat een variabele thermostaat die wordt bestuurd met een knop die zich aan de rechterbovenkant van het voorpaneel bevindt. De knop is gemarkeerd met *, 1 - 6, MAX, waarmee een temperatuurbereik van 5°C tot 30°C wordt vertegenwoordigd. De laagste instelling voorziet in een vorstbeschermingsniveau.

2. Zet de thermostaatknop op het maximum. Als de ruimte op de gewenste temperatuur is gebracht, draait u de thermostaatknop weer terug totdat u aan het klikje hoort dat de thermostaat uit staat. Als de knop op de kamertemperatuurstand wordt gehouden, blijft deze automatisch op het gekozen niveau.

Indien de kamertemperatuur, als de kachel aan staat, hoger is dan de geselecteerde temperatuur op de thermostaatknop, zal de kachel niet werken. Zo hoort het te zijn en de thermostaat voert deze functie correct uit. Indien een hogere temperatuur dan de geselecteerde temperatuur nodig is, zal het nodig zijn om de thermostaatknop in een hogere stand te zetten om de kachel in werking te zetten.

Netstroomindicator neonlens

De netstroomindicator-neonlens, die zich linksonder op het voorpaneel bevindt, geeft aan als de stroomvoorziening naar de kachel is ingeschakeld en gaat aan als de ventilatorschakelaar op de afstandsbediende schakelaarmodule wordt geselecteerd.

Reiniging en onderhoud door gebruiker

WAARSCHUWING: SCHAKEL DE NETVOEDING UIT alvorens onderhoud uit te voeren.

Algemene reiniging

De buitenkant kan worden onderhouden door hem af en toe af te nemen met een vochtig doekje; verwijder vlekken met een mild zeepsopje en wrijf het oppervlak na reiniging droog.

Interne reiniging en onderhoud

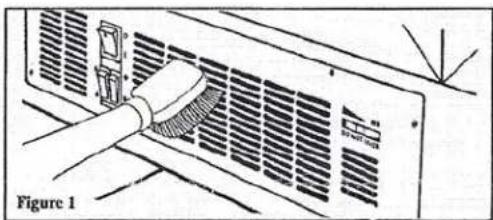

Om de ophoping van stof en pluisjes in de kachel te helpen voorkomen, wordt aangeraden het rooster af en toe te zuigen met een zacht borstelhulpstuk van een stofzuiger (afb. 1).

Het kan van tijd tot tijd nodig zijn om de kachel uit de meubeleenheid te verwijderen zodat het interieur van de kachel en het kachelcompartiment met een stofzuiger kunnen worden gereinigd van opgehoopt stof of pluisjes (afb. 2).

Om de kachel te verwijderen, maakt u de zes schroeven los en haalt u het apparaat uit de voet.

Om toegang te krijgen tot de binnenkant van het apparaat verwijdert u de schroeven waarmee de bovenkap vastzit.

Reinig de binnenkant van de kachel met behulp van een zachte borstel van een stofzuiger en zorg dat u de ventilator daarbij niet beschadigt.

Plaats de bovenkap terug. Het binnenste compartiment van de meubeleenheid moet ook met een stofzuigermondstuk van stof en pluisjes worden gereinigd (afb. 3).

Maak de kachel weer vast aan de voet en zorg dat de ondersteunende beugel aan de achterkant nog steeds goed is afgesteld. U kunt de stroomtoevoer naar het apparaat weer inschakelen.

Veiligheid – bescherming tegen oververhitting

Ter verhoging van uw veiligheid is het apparaat uitgerust met een thermische beveiliging. Als het product oververhit raakt, schakelt de thermische beveiliging de kachel automatisch uit. Om de kachel opnieuw aan te zetten, moet u de oorzaak van de oververhitting opheffen en de stroomtoevoer naar de kachel dan gedurende enkele minuten verbreken. Zodra de kachel voldoende is afgekoeld, kunt u de stekker opnieuw in het stopcontact steken en de kachel aanzetten.

Als de kachel vaker afslaat, moet u contact opnemen met uw leverancier.

Procedure voor het resetten van het afslagmechanisme;

A. Ontkoppel de stroomvoorziening van het apparaat door het uit te schakelen op het geïsoleerde schakelpaneel.
B. Stel vast waardoor het afslagmechanisme in werking is getreden en verhelp het probleem.
(NB : dit moet worden gedaan door bevoegde monteurs met ervaring in het repareren van elektrische apparaten, en die volledig op de hoogte zijn van de bijbehorende risico's ).

C. Na een korte wachttijd om het apparaat te laten afkoelen, hoeft u de kachel alleen weer aan te zetten voor een normale werking.

Vervangen van een 13 A-zekering

De 13 A-zekering moet ASTA goedgekeurd zijn voor BS1362. De zekering kan worden vervangen door hem uit de zekeringhouder te trekken, die als 'zekering' gemarkeerd is op de afstandsbediende schakelaarmodule, totdat de zekering los is. De nieuwe zekering moet dan op zijn plaats worden gehouden terwijl de zekeringhouder weer in positie wordt geduwd.

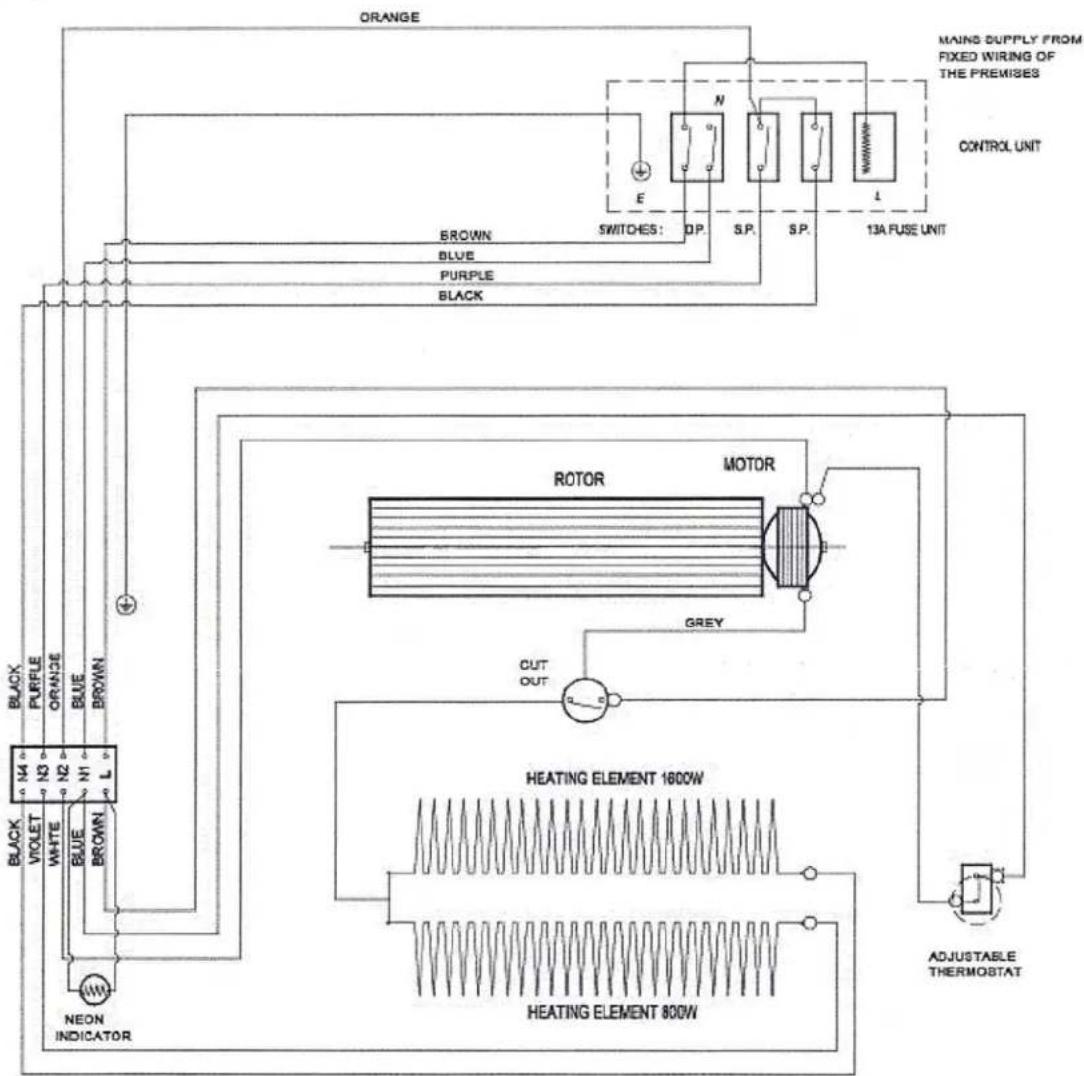

Circuitdiagram

Recyclen

Voor elektrische producten verkocht binnen de Europese Unie.

Na het verstrijken van de levensduur van elektrische producten mogen zij niet worden weggeworpen met het normale huisafval. Als er recycle-faciliteiten beschikbaar zijn, maak daar dan gebruik van. Neem contact op met de locale overheidsinstanties of de winkel waar u het apparaat hebt gekocht voor informatie over recyclen.
