GEBRUIKSAANWIJZING TMP 302S Topcraft

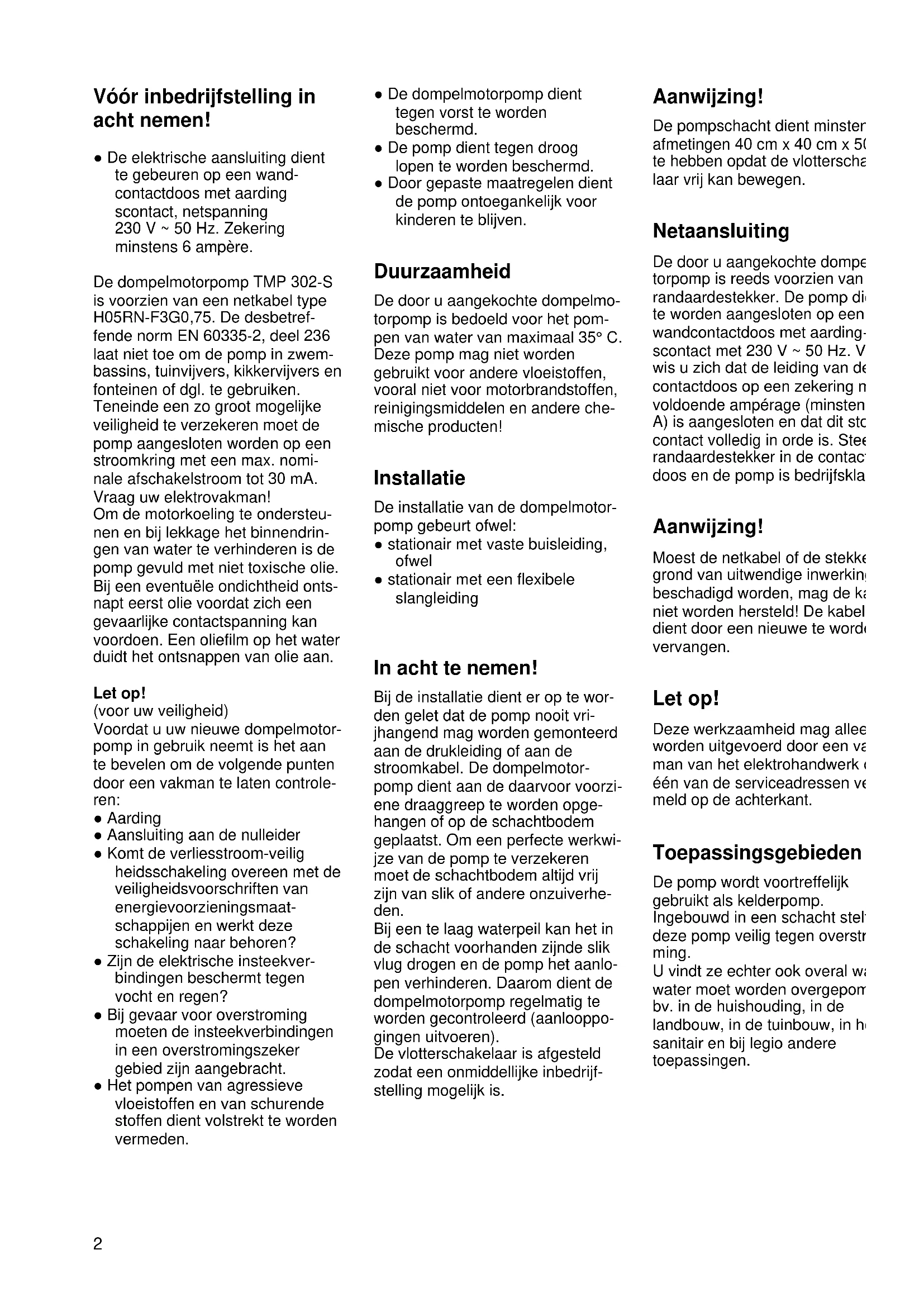

Vóór inbedrijfstelling in acht nemen! ● De elektrische aansluiting dient te gebeuren op een wand- contactdoos met aarding scontact, netspanning 230 V ~ 50 Hz. Zekering minstens 6 ampère. De dompelmotorpomp TMP 302-S is voorzien van een netkabel type H05RN-F3G0,75. De desbetref- fende norm EN 60335-2, deel 236 laat niet toe om de pomp in zwem- bassins, tuinvijvers, kikkervijvers en fonteinen of dgl. te gebruiken. Teneinde een zo groot mogelijke veiligheid te verzekeren moet de pomp aangesloten worden op een stroomkring met een max. nomi- nale afschakelstroom tot 30 mA. Vraag uw elektrovakman! Om de motorkoeling te ondersteu- nen en bij lekkage het binnendrin- gen van water te verhinderen is de pomp gevuld met niet toxische olie. Bij een eventuële ondichtheid onts- napt eerst olie voordat zich een gevaarlijke contactspanning kan voordoen. Een oliefilm op het water duidt het ontsnappen van olie aan. Let op! (voor uw veiligheid) Voordat u uw nieuwe dompelmotor- pomp in gebruik neemt is het aan te bevelen om de volgende punten door een vakman te laten controle- ren: ● Aarding ● Aansluiting aan de nulleider ● Komt de verliesstroom-veilig heidsschakeling overeen met de veiligheidsvoorschriften van energievoorzieningsmaat- schappijen en werkt deze schakeling naar behoren? ● Zijn de elektrische insteekver- bindingen beschermt tegen vocht en regen? ● Bij gevaar voor overstroming moeten de insteekverbindingen in een overstromingszeker gebied zijn aangebracht. ● Het pompen van agressieve vloeistoffen en van schurende stoffen dient volstrekt te worden vermeden. Aanwijzing! De pompschacht dient minsten afmetingen 40 cm x 40 cm x 50 te hebben opdat de vlotterscha laar vrij kan bewegen. Netaansluiting De door u aangekochte dompe torpomp is reeds voorzien van randaardestekker. De pomp die te worden aangesloten op een wandcontactdoos met aarding- scontact met 230 V ~ 50 Hz. V wis u zich dat de leiding van de contactdoos op een zekering m voldoende ampérage (minstens A) is aangesloten en dat dit sto contact volledig in orde is. Stee randaardestekker in de contact doos en de pomp is bedrijfsklaa Aanwijzing! Moest de netkabel of de stekke grond van uitwendige inwerking beschadigd worden, mag de ka niet worden hersteld! De kabel dient door een nieuwe te worde vervangen. Let op! Deze werkzaamheid mag allee worden uitgevoerd door een va man van het elektrohandwerk o één van de serviceadressen ve meld op de achterkant. Toepassingsgebieden De pomp wordt voortreffelijk gebruikt als kelderpomp. Ingebouwd in een schacht stelt deze pomp veilig tegen overstr ming. U vindt ze echter ook overal wa water moet worden overgepom bv. in de huishouding, in de landbouw, in de tuinbouw, in he sanitair en bij legio andere toepassingen. ● De dompelmotorpomp dient tegen vorst te worden beschermd. ● De pomp dient tegen droog lopen te worden beschermd. ● Door gepaste maatregelen dient de pomp ontoegankelijk voor kinderen te blijven. Duurzaamheid De door u aangekochte dompelmo- torpomp is bedoeld voor het pom- pen van water van maximaal 35° C. Deze pomp mag niet worden gebruikt voor andere vloeistoffen, vooral niet voor motorbrandstoffen, reinigingsmiddelen en andere che- mische producten! Installatie De installatie van de dompelmotor- pomp gebeurt ofwel: ● stationair met vaste buisleiding, ofwel ● stationair met een flexibele slangleiding In acht te nemen! Bij de installatie dient er op te wor- den gelet dat de pomp nooit vri- jhangend mag worden gemonteerd aan de drukleiding of aan de stroomkabel. De dompelmotor- pomp dient aan de daarvoor voorzi- ene draaggreep te worden opge- hangen of op de schachtbodem geplaatst. Om een perfecte werkwi- jze van de pomp te verzekeren moet de schachtbodem altijd vrij zijn van slik of andere onzuiverhe- den. Bij een te laag waterpeil kan het in de schacht voorhanden zijnde slik vlug drogen en de pomp het aanlo- pen verhinderen. Daarom dient de dompelmotorpomp regelmatig te worden gecontroleerd (aanlooppo- gingen uitvoeren). De vlotterschakelaar is afgesteld zodat een onmiddellijke inbedrijf- stelling mogelijk is.Inbedrijfstelling Nadat u deze installatie- en gebruiksaanwijzing nauwkeurig hebt gelezen kunt u de pomp in bedrijf stellen mits inachtneming van onderstaande punten: ● Controleer of de pomp op de schachtbodem rust. ● Controleer of de drukleiding naar behoren aangebracht is. ● Vergewis u zich dat de elektri- sche aanslutiing 230 V ~ 50 Hz bedraagt. ● Controleer of de elektrische contactdoos zich in behoorlijke staat bevindt. ● Vergewis u zich dat nooit vocht of water bij de netaansluiting terecht komt. ● Vermijd dat de pomp droog loopt. Onderhoudsaanwijzingen! De dompelmotorpomp is een onderhoudsvrij en beproefd kwali- teitsproduct dat aan strenge eind- controles wordt onderworpen. Voor een lange levensduur en continu- bedrijf is echter een regelmatige controle en verzorging aan te beve- len. Let op! Belangrijk! ● Vóór elke onderhoudswerk- zaamheid de netstekker uit de contactdoos trekken. ● Bij transportabel gebruik moet de pomp na elk gebruik met zui- ver water worden schoonge- maakt. ● Bij stationaire installatie is het raadzaam om de vlotterschake- laar om de 3 maanden op per- fecte werkwijze te controleren. ● Pluisjes en vezelachtige partike- len die zich eventueel in het pomphuis hebben vastgezet, met een waterstraal verwijderen. ● Als zich in het pomphuis te v afzetsels bevinden dient de zuigfilter te worden verwijder van het pompdeksel (door kr tig aan de aanzuigfilter te tre ken), pomphuis schoonmake en aanzuigfilter opnieuw installeren. ● Om de 3 maanden schachtb dem van slik zuiveren en oo schachtwanden schoonmake ● De vlotterschakelaar met he water van afzetsels zuiveren Storingen - oorzaken - oplossing Storingen Pomp loopt niet aan Geen debiet Pomp wordt niet uitgeschakeld Debiet onvoldoende Pomp wordt na een korte looptijd uitgeschakeld Oorzaken – Geen netspanning – Vlotterschakelaar schakelt niet – Inlaatzeef verstopt geraakt – Drukslang geknikt – Vlotterschakelaar kan niet zakken – Inlaatzeef verstopt geraakt – Debiet verminderd door erg vervuilde en schurende water- bijmengsels – Motorveiligheidsschakelaar schakelt de pomp wegens te erg vervuild water af – Watertemperatuur te hoog, motorveiligheidsschakelaar schakelt de pomp uit Oplossing – Netspanning controleren – Vlotterschakelaar hoger plaatsen – Inlaatzeef met waterstraal zuiveren – Knikplaats verhelpen – Pomp correct op de schachtbodem laten rusten – Inlaatzeef schoonmaken – Pomp schoonmaken en sluit stukken vervangen – Netstekker uit het stopcontac trekken en pomp alsook de schacht reinigen – Op maximale bedrijfstemper tuur van 35° C letten!Garantieaanwijzingen: Niet onder de garantie vallen: ● Vernietiging van de glijringdichting door drooglopen of bijmengsels van vreemde voorwerpen in het water ● Verstopping van het schoepenwiel door vreemde voorwerpen ● Transportschade ● Schade veroorzaakt door vreemde ingrepen Netspanning 230 V ~ 50 Hz Opgenomen vermogen 1,3 A Verbruik in watt 300 W Bescherming type IP 68 Toerental 2800 t/min Zekering, vereiste ampérage 6 A Opvoerhoogte ca. 6 m Debiet max. 90 l/min Indompeldiepte 2 m Watertemperatuur max. 35° C Schakelpunthoogte: AAN 35 cm Schakelpunthoogte: UIT 10 cm Technische gegevens TMP 302-S

m12 Ersatzteilzeichnung TMP 302-S TOPCRAFT Art.Nr. 41.706.53, I-Nr. 91Ersatzteilliste TMP 302-S TOPCRAFT Art.Nr. 41.706.53, I-Nr. 91 Pos. Bezeichnung Ersatzteil-Nr. 01 Ansaugfilter 41.706.00.11 02 Pumpensockel 41.706.00.12 03 Pumpengehäuse 41.706.50.31 04 Pumpenrad 41.704.00.14 05 Motorgehäuse 41.704.00.11 06 Lagerschale 41.704.00.06 07 Anschlußnippel 41.704.00.21 08 Überwurfmutter 41.704.00.22 09 Netzleitung 41.706.51.01 10 Leitungseinführung 41.704.00.03 11 Tragegriff 41.704.00.23 12 Zugentlastungsscheibe 41.706.00.21 13 Zugentlastungsscheibe 41.706.50.33 14 Knickschutztülle 41.706.00.22 19 Scheibe 41.706.00.05 20 Sprengring 41.704.00.17 21 Kugellager 6201 41.704.00.07 22 O-Ring 41.704.00.10 23 Gleitringdichtung - Satz 41.704.00.24 24 Dichtring 41.704.00.20 25 Pumpengehäusedichtung 41.706.00.08 28 Netzleitung 41.706.00.14 29 Stator 41.706.51.02 30 Rotor 41.706.51.03 31 Klemme 41.706.00.07 32 Kodensator 41.704.00.18 33 Schwimmerschalter 41.706.50.32 GARANTIEBEWIJS Wij geven u garantie volgens onderstaande voor- waarden gedurende een periode van 12 maanden vanaf de aankoopdatum. Uw recht op garantie kan slechts worden erkend tegen overlegging van het aankoopbewijs, zoals factuur, afleveringsbewijs of hun kopie. Binnen de garan- tieperiode verhelpen wij alle functiefouten aan het toestel die aantoonbaar te wijten zijn aan gebrek- kige uitvoering of materiaalfouten. De daarvoor benodigde wisselstukken en werkuren worden niet aangerekend. Gedurende de garantieperiode kun- nen defecte Dompelmotorpomp ongefrankeerd gestuurd worden aan het serviceadres. Een nieuw of hersteld toestel zal u dan gratis worden bezorgd. Na afloop van de garantieperiode heeft U eveneens de mogelijkheid het defect toestel voor herstelling aan het vermeld adres te sturen. De kosten voor na afloop van de garantieperiode voor komende herstellingen dienen door u te worden betaald. De garantie vervalt bij normale slijtage of trans- portschade alsook bij schade veroorzaakt door niet-naleven van de montagevoorschriften en door van de normen afwijkende installatie. De fabricant is niet aansprakelijk voor indirecte uit een schade- geval voortvloeiende verdere schade en financiële nadelen.Door een herstelling wordt de garantiepe- riode niet vernieuwd of verlengd. Bij aanspraak op garantie, storingen of behoefte aan wisselstukken kunt U zich wenden tot:
