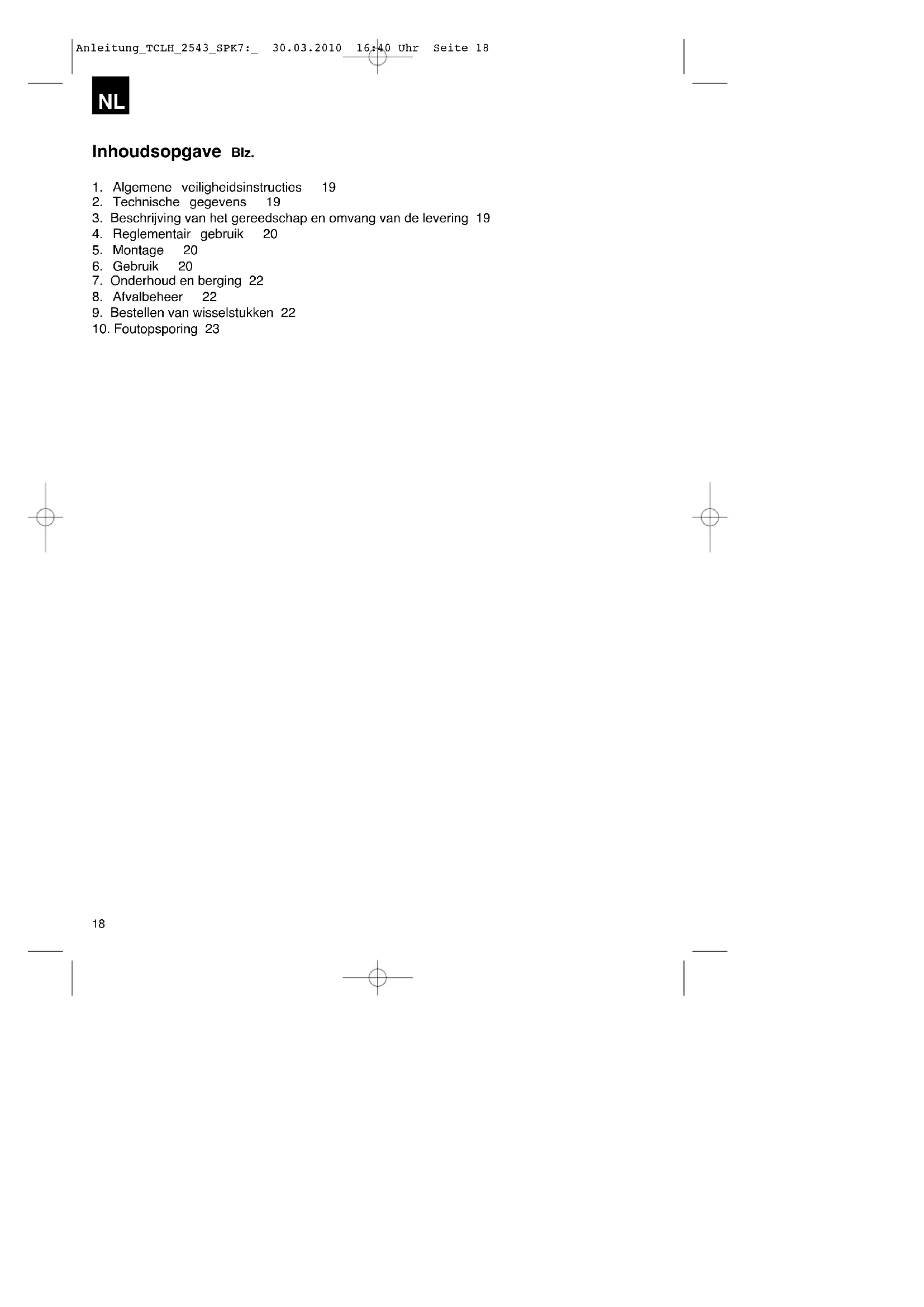

GEBRUIKSAANWIJZING TCLH 2543 Topcraft

1. Algemene veiligheidsinstructies 19

2. Technische gegevens 19

3. Beschrijving van het gereedschap en omvang van de levering 19

7. Onderhoud en berging 22

9. Bestellen van wisselstukken 22

Verpakking: Het gereedschap bevindt zich in een verpak- king om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg her- bruikbaar of kan de grondstofkringloop terug worden ingebracht. Bij het gebruik van gereedschappen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen: 앬 Lees deze handleiding zorgvuldig en volg de aanwijzingen ervan op. Maakt u zich aan de hand van deze handleiding vertrouwd met het gereedschap, het juiste gebruik als- mede met de veiligheidsvoorschriften. 앬 Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. 앬 Mocht u dit gereedschap aan andere perso- nen doorgeven, gelieve dan deze handlei- ding mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding. LET OP! Deze hakselaar is een walshakselaar welke tak- ken walst en insnijdt. Hij hakt de takken dus niet in stukjes.

1. Veiligheidsvoorschriften

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

: 106 dB (A) Onzekerheid K 1,3 dB (A) Gewicht : 28 kg Het bedrijfstype S6 (40%) betekent een belas- tingsprofiel dat overeenkomt met 4 minuten belasting en 6 minuten stationair draaien. Max. naargelang de aard van het te verhakselen goed.

3. Beschrijving van het

gereedschap en omvang van de levering (fig. 1-3)

2. Hakselgoedopvangbox

6. Knop voor het afstellen van het vaste mes

7. Geïntegreerde netstekker

9. Draairichtingsomschakelaar

10. AAN/UIT-schakelaar

11. Standvoeten (inclusief bevestigings

12. 3 schroeven voor montage motoreenheid

13. 3 sluitringen voor montage motoreenheid

14. 2 sets schroeven voor wielmontage

(inclusief wielbus, sluitringen en moer)

15. 2 platte open sleutels van 10/13

16. 1 kruiskopschroevendraaier

De elektrische tuinhakselaar is bedoeld om organische tuinafval te verhakselen. Breng het biologisch afbreekbare materiaal zoals b.v. bla- deren, takken, resten van bloemen enz. de vultrechter in. Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconst- rueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

op het onderstel (fig. 4, pos. 3). Gebruik daarvoor de schroeven (fig. 3, pos. 12) en sluitringen (fig. 3, pos. 13).

2. Monteer de wielen op het onderstel. Schuif

daarvoor telkens een bus het boorgat van een wiel in (fig. 6). Daarna telkens 1 schroef met sluitring doorheen de bus ste- ken (fig. 7) en de wielen vastschroeven op het onderstel (fig. 8). Leg daarvoor telkens een sluitring voor en achter het buizenfra- me onder. Druk de wieldoppen de wielen op (fig. 9).

3. Monteer de standvoeten (fig. 10, pos. 11)

op het onderstel zoals voorgesteld in fig.

4. Schuif de hakselgoedopvangbox met veilig-

heidsschakelaar (fig. 12, pos. A) vooraan de houder in zoals voorgesteld in fig. 11. Let er wel op dat de hakselgoedopvangbox boven de geleiderails loopt (fig. 4, pos. A).

5. Vergrendel de hakselgoedopvangbox met

veiligheidsschakelaar (fig. 12, pos. A) door hem omhoog te schuiven.

Neem de wettelijke bepalingen m.b.t. de veror- dening inzake de bestrijding van lawaaioverlast in acht die plaatselijk kunnen verschillen.

Sluit het gereedschap aan op de geïntegreerde netstekker (fig. 13, pos. E) d.m.v. een verleng- kabel. Hou hieromtrent rekening met de infor- matie vermeld in de veiligheidsinstructies.

6.2 AAN /UIT-schakelaar (fig. 13, pos. B)

앬 Om de hakselaar in te schakelen drukt u de groene knop in. 앬 Druk op de rode knop om de hakselaar uit te schakelen. Aanwijzing: Het gereedschap beschikt over een nulspanningsschakelaar. Deze schakelaar voorkomt dat het gereedschap na een stroom- onderbreking onbedoeld opnieuw aanloopt.

6.3 Veiligheidsschakelaar (fig. 12, pos. A)

Om de hakselaar in gebruik te nemen moet de hakselgoedopvangbox op zijn plaats zijn en de veiligheidsschakelaar moet vergrendeld zijn zoals voorgesteld in fig. 12.

6.4 Draairichtingsomschakelaar (fig. 13,

pos. C) Let op! De draairichtingsomschakelaar kan alleen worden bediend als de hakselaar uit- geschakeld is. Stand “⇓” Het materiaal wordt door het mes automatisch ingetrokken en verhakseld. Stand “⇑” Het mes werkt in tegenovergestelde draairich- ting en vastgeklemd materiaal wordt vrij. Nadat de draairichtingsomschakelaar naar de stand “⇑” is gebracht blijft u op de groene knop van de AAN/UIT-schakelaar drukken. Het mes wordt overgeschakeld naar de tegenoverges- telde draairichting. Als u de AAN/UIT-schake- laar loslaat, stop de hakselaar meteen vanzelf. Anleitung_TCLH_2543_SPK7:_ 30.03.2010 16:40 Uhr Seite 2021

Let op! Wacht altijd tot de hakselaar hele- maal stilstaat voordat u hem terug aanzet. Grote voorwerpen of stukken hout worden door herhaaldelijke bediening verwijderd zowel in snijrichting alsook in deblokeerrichting.

6.5 Motorbeveiliging (fig. 13 / pos. D)

Een overbelasting (b.v. blokkeren van het mes) heeft na enkele seconden de stilstand van het toestel tot gevolg. De motorveiligheidsschake- laar onderbreekt automatisch de stroomtoevoer om de motor tegen beschadiging te bescher- men. Wacht minstens 1 minuut voordat u de resetknop indrukt om het toestel te herstarten. Vervolgens drukt u op de AAN/UIT-schakelaar. Zit het mes vast, brengt u de draairichtingsom- schakelaar naar links naar de stand “⇑” voordat u de hakselaar opnieuw aanzet.

앬 Volg de veiligheidsinstructies (zie bijgaande brochure) op. 앬 Draag werkhandschoenen, een veiligheids- bril en een gehoorbeschermer. 앬 Het te verhakselen materiaal aan de rech- terkant de vulopening (linksdraaiend mes) in schuiven. 앬 Het ingebrachte te verhakselen goed wordt automatisch gegrepen en naar binnen getrokken. LET OP! Vrij lang hakselgoed dat er boven uitsteekt kan bij het intrekken als een roede uitslaan – blijf op een voldo- ende veiligheidsafstand. 앬 Breng er slechts zoveel hakselgoed in dat de vultrechter niet verstopt geraakt. 앬 Verwelkte, vochtige tuinafval die reeds meerdere dagen is blijven liggen, verhak- selt u best afwisselend met takken. Daardoor voorkomt u het blokkeren van het hakselgoed in de vultrechter. 앬 Zachte afval (b.v. keukenafval) niet verha- kelsen maar rechtstreeks composteren. 앬 Sterk vertakt lof houdend goed eerst hele- maal verhakselen voordat u er nieuw hak- selgoed in brengt. 앬 De uitwerpopening mag niet door verhak- seld materiaal verstopt raken – gevaar voor opstuwing. 앬 De ventilatiespleten mogen niet worden afgedekt. 앬 Vermijd zwaar materiaal of dikke takken ononderbroken erin te brengen. Dit kan lei- den tot het blokkeren van het mes. 앬 Gebruik een stopper of haak om geblok- keerd zittende voorwerpen uit de trechter- of uitwerpopening te verwijderen. Aanwijzing: Het te verhakselen goed wordt door de meswals gekneusd, vervezeld en ges- neden, waardoor het ontbindingsproces tijdens de compostering wordt bevorderd.

6.7 Leegmaken van de hakselgoedopvang-

box Het vulniveau van de hakselgoedopvangbox kan via de zijdelingse sleuven op de afdekking worden gecontroleerd. Maak de hakselgoedopvangbox op tijd leeg om het overvol maken te voorkomen. Voor het leegmaken gaat u als volgt te werk: 앬 Het gereedschap met de AAN-UIT-schake- laar uitschakelen. 앬 Hakselgoedopvangbox ontgrendelen. Daarvoor dient u de veiligheidsschakelaar (fig. 12, pos. A) omlaag te schuiven. 앬 Hakselgoedopvangbox naar voren wegne- men.

6.8 Afstelling van het vaste mes (fig. 14)

Het vaste mes en de meswals zijn in de fabriek optimaal ingesteld. Het bijregelen van het vaste mes is alleen bij slijtage noodzakelijk (daarvoor dient u het toestel uit te schakelen). Voor een optimale werking moet de afstand tussen het vaste mes (pos. B) en het hakselmes (pos. A) ca. 0,50 mm bedragen. Anleitung_TCLH_2543_SPK7:_ 30.03.2010 16:40 Uhr Seite 2122

Aan de rechterkant van de kunststofbehuizing bevindt zich de bijhorende afstelinrichting. Draai de knop naar rechts zodat de schroef (pos. C) naar het hakselmes toe beweegt. Met een halve slag brengt u het vaste mes 0,50 mm dichter bij het hakselmes. Controleer na deze afstelling of het mes snijdt zoals gewenst. LET OP: Indien het hakselmes het vaste mes raakt, wordt het bijgesneden en kunnen kleine metalen spanen de uitwerpopening uit vallen. Dit is geen fout, maar u mag slechts in de nodi- ge maat bijregelen omdat anders het vaste mes te vroeg afslijt.

7. Onderhoud en berging

앬 Maak het toestel regelmatig schoon. Daardoor verzekert u dat het toestel in een goed functionerende staat blijft en een lange levensduur bereikt. 앬 Hou tijdens het werk de ventilatiespleten schoon. 앬 Het kunststoflichaam en de kunststofcom- ponenten schoonmaken m.b.v. een lichte huishoudreiniger en een vochtige doek. Gebruik voor het schoonmaken geen agressieve middelen of oplosmiddelen ! 앬 De hakselaar nooit met water afspuiten. 앬 Vermijdt zeker dat water het toestel bin- nendringt. 앬 Controleer van tijd tot tijd of de bevesti- gingsschroeven van het onderstel goed vast zitten. 앬 Als u de hakselaar voor een tijdje niet gebruikt, dient u hem tegen corrosie te beschermen d.m.v. milieuvriendelijke olie. 앬 Bewaar het gereedschap in een droge ruimte. 앬 Berg het gereedschap buiten bereik van kinderen op.

Zorg ervoor dat accessoires en de verpakking milieuvriendelijk worden gerecycleerd. Voor een soort bij soort recyclage zijn de kunststofs- tukken gekenmerkt.

9. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden: 앬 Type van het toestel 앬 Artikelnummer van het toestel 앬 Ident-nummer van het toestel 앬 Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Anleitung_TCLH_2543_SPK7:_ 30.03.2010 16:40 Uhr Seite 2223

Storing Oorzaak Verhelpen Motor draait niet Stroomonderbreking Netkabel, stekker en zekering controleren. Het te verhakselen materiaal wordt niet naar binnen getrok- ken Het hakselmes draait in de ver- keerde richting. Materiaalopstuwing in de vul- trechter Het hakselmes zit vast Draairichting omschakelen Draairichting omschakelen en het materiaal uit de vultrechter trekken. Dikke taken opnieuw de trechter in schuiven zodat het mes niet onmiddellijk de voorgesneden kerven in grijpt. Draairichting omschakelen. Het mes geeft het vastgekomen materiaal vrij. Het te verhakselen materiaal wordt niet goed versnipperd Vast mes fout afgesteld Vast mes bijregelen. Zie hier- omtrent hoofdstuk 6.8.

Het gereedschap kan bij ongunstige netomstandigheden leiden tot tijdelijke spanningsdalingen. Is de netimpedantie Z op het aansluitpunt naar het openbare net groter dan 0,42 Ω kunnen verdere maatregelen nodig zijn voordat het gereedschap op deze aansluiting kan worden gebruikt als bedoeld. Indien nodig kan u de impedantie te weten komen door de plaatselijke energievoorzie- ningsmaatschappij te vragen. Anleitung_TCLH_2543_SPK7:_ 30.03.2010 16:40 Uhr Seite 2728
