GEBRUIKSAANWIJZING Style HOTPOINT

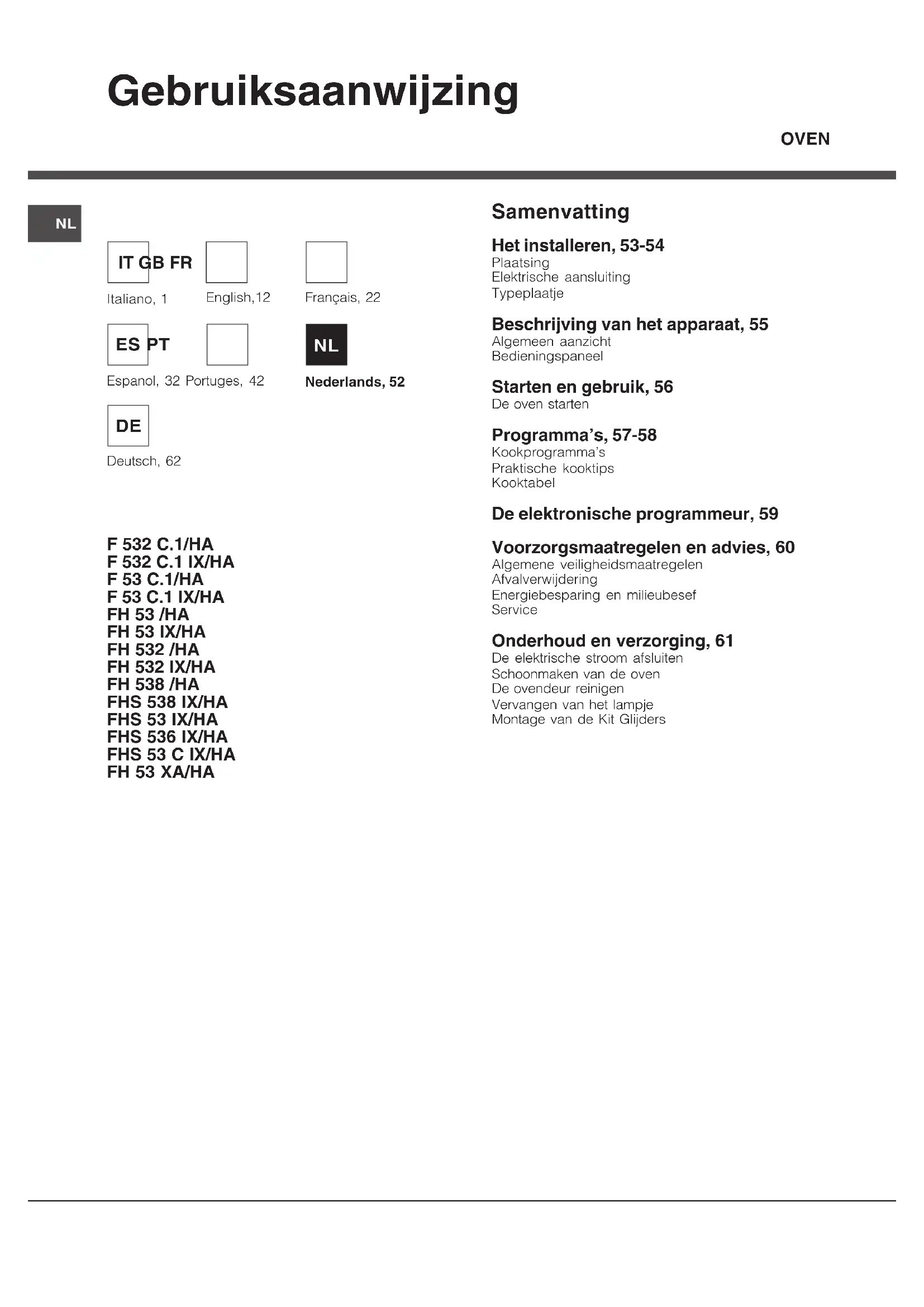

FH 53 XA/HA Samenvatting Het installeren, 53-54 Plaatsing Elektrische aansluiting Typeplaatje Beschrijving van het apparaat, 55 Algemeen aanzicht Bedieningspaneel Starten en gebruik, 56 De oven starten Programma’s, 57-58 Kookprogramma’s Praktische kooktips Kooktabel De elektronische programmeur, 59 Voorzorgsmaatregelen en advies, 60 Algemene veiligheidsmaatregelen Afvalverwijdering Energiebesparing en milieubesef Service Onderhoud en verzorging, 61 De elektrische stroom afsluiten Schoonmaken van de oven De ovendeur reinigen Vervangen van het lampje Montage van de Kit Glijders Gebruiksaanwijzing OVEN Français, 22 Espanol, 32 Portuges, 42 Deutsch, 62

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft. ! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installatie, gebruik en veiligheid. Plaatsing ! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen ( zie Voorzorgsmaatregelen en advies

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen. Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;

• in het bijzonder moet, in geval van meubels met fineer, de lijm bestand zijn tegen temperaturen van 100°C;

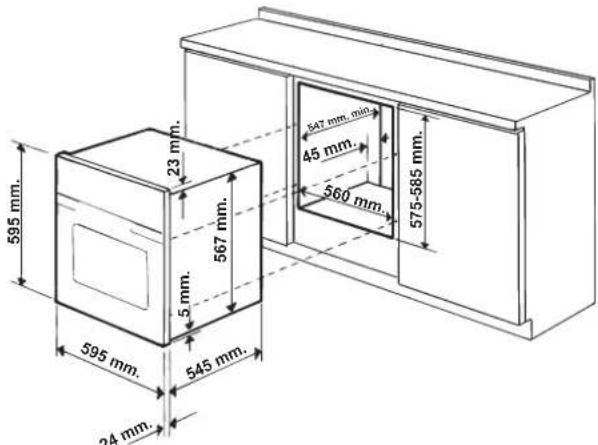

• voor het inbouwen van de oven, zowel onder het aanrecht ( zie figuur ) als in stapelbouw, dient het meubel de volgende afmetingen te hebben: ! Nadat het apparaat is ingebouwd, mag er geen contact meer mogelijk zijn met de elektrische onderdelen. Het gebruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie. Ventilatie Om een goede ventilatie te hebben is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm ( zie afbeeldingen

Centreren en bevestigen Regel de 4 voetjes aan de zijkant van de oven in overeenkomst met de 4 gaten in de lijst. Dit hangt af van de dikte van de zijkant van het meubel: als de dikte 20 mm is: verwijder dan het beweegbare gedeelte van het voetje ( zie afb.

als de dikte 18 mm is: gebruik dan de eerste gleuf; zoals al door de fabriek is voorzien ( zie afb.

als de dikte 16 mm is: gebruik de tweede gleuf ( zie afb.

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand. ! Alle beschermende onderdelen moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken. Het installeren 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm. 560 mm. 547 mm. min. 560 mm. 45 mm.54

TYPEPLAATJE Afmetingen breedte 43,5 cm hoogte 32 cm diepte 41,5 cm. Inhoud liter 58 Afmetingen model met uitneembare gleuven breedte 37,5 cm hoogte 32 cm diepte 41,5 cm Inhoud model met uitneembare

leuven liter 50 Elektrische aansluitingen spanning 220-230V ~ 50/60Hz of 50Hz (zie typeplaatje) maximum vermogen 2250W ENERGY LABEL Richtlijn 2002/40/EG op etiket van elektrische ovens. Norm EN 50304 Energieverbruik convectie Natuurlijk - verwarmingsfunctie: Traditioneel;

Energieverbruikverklaring Klasse convectie Hetelucht - verwarmingsfunctie: Multikoken.

Dit apparaat voldoet aan de volgende EU Richtlijnen: -2006/95/EEG van 12/12/06 (laagspanning) en daaropvolgende wijzigingen; -2004/108/EEG van 15/12/04 (elektromagnetische compatibiliteit) en daaropvolgende wijzigingen -93/68/EEG van 22/07/ 93 en daaropvolgende wijzigingen -2002/96/EC en daaropvolgende wijzigingen Elektrische aansluiting ! De ovens met driepolige voedingskabel functioneren met de wisselstroom, de spanning en de frequentie die aangegeven staan op het typeplaatje ( zie onder

1. Licht de lipjes aan de

zijkant van het deksel van het klemmenbord op met een schroevendraaier: trek het deksel van het klemmenbord open ( zie afb.

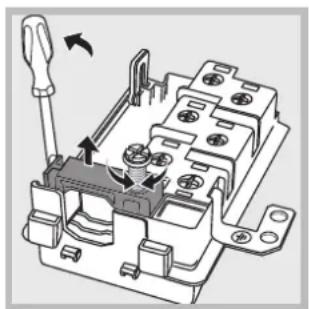

2. Draai de schroef van

de kabelklem los en verwijder hem met behulp van een schroevendraaier (zie afbeelding)

schroeven van de contacten L-N-

bevestig de draden onder de koppen van de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen (

Het aansluiten van de voedingskabel aan het net Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje( zie hiernaast

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur. ! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen. Vóór het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje ( zie onder

• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje ( zie onder

• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn. ! De kabel mag niet worden gebogen of samengedrukt. ! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen ( zie Service

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.55

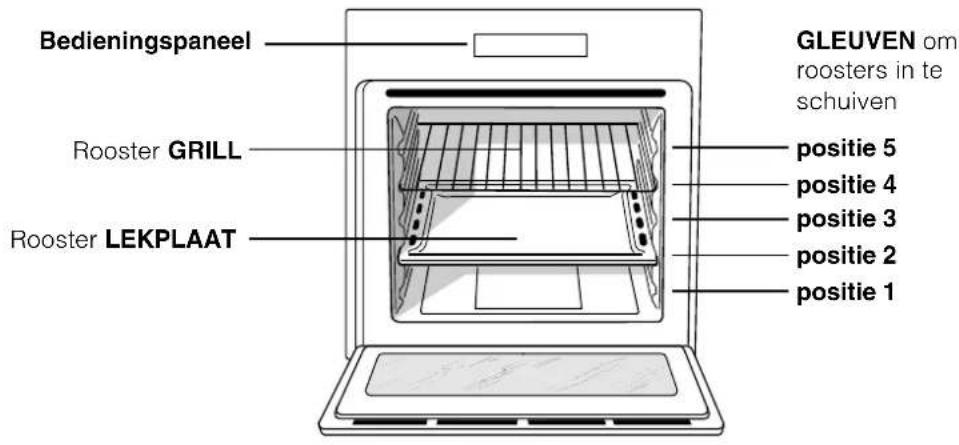

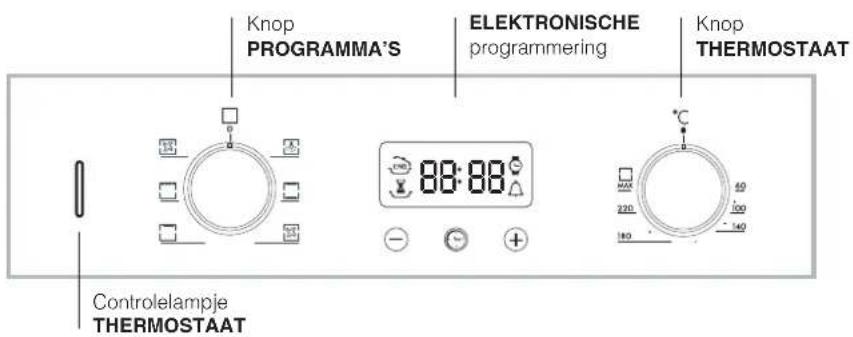

Beschrijving van het apparaat Algemeen aanzicht Bedieningspaneel Bedieningspaneel Rooster GRILL Rooster LEKPLAAT GLEUVEN om roosters in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1 Knop PROGRAMMA’SELEKTRONISCHE programmeringKnop THERMOSTAAT Controlelampje THERMOSTAAT

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren, op maximum temperatuur en met de deur dicht. Nadat u de oven hebt uitgedaan, opent u de ovendeur en lucht u het vertrek. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen. De oven starten

1. Door aan de knop PROGRAMMA’S te draaien

kunt u het gewenste kookprogramma kiezen.

2. Kies de temperatuur door aan de knop

THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel ( zie Programma’s

3. Als het controlelampje THERMOSTAAT aan is,

bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken.

4. Tijdens het koken kunt u nog altijd:

- het kookprogramma veranderen met behulp van de knop PROGRAMMA’S; - de temperatuur veranderen met behulp van de knop THERMOSTAAT; - het koken onderbreken door de knop PROGRAMMA’S weer op stand “0” te zetten. ! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen. ! Plaats de ovenschalen altijd op bijgeleverde roosters. Ventilator Teneinde de hitte aan de buitenkant van de oven te beperken, zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt. ! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld. Ovenverlichting Deze gaat werken door de knop PROGRAMMA’S op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert. Starten en gebruik57

• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);

• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen). Programma TRADITIONELE OVEN De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding. Programma MULTIKOKEN Alle verwarmingselementen gaan aan (onder, boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is, zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken. Programma OVEN BOVEN Si accende l’elemento riscaldante superiore. Deze functies kunnen worden gebruikt voor het afmaken van een gerecht. Programma GRILL Het bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruint de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mals blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk, entrecôte, filet, hamburger etc...

U vindt enkele voorbeelden in de tabel “Praktische raadgevingen voor het koken”. Kook met de ovendeur dicht. Programma GRATINEREN Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant. Kook met de ovendeur dicht. Programma’s Praktische kooktips ! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden. ! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen. MULTIKOKEN

• Gebruik de standen 2 en 4, en plaats de gerechten die meer warmte nodig hebben op stand 2.

• Plaats de lekplaat op de onderste stand en de grill op de hoogste. GRILL

• Plaats de grill op stand 3 of 4, plaats de gerechten op het midden van de grill.

• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft: zijn werking wordt geregeld door een thermostaat. PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster. Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza.

• Bij zeer gevulde pizza’s raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.58

Traditionele oven Eend Braadstuk Varkensrollade Ko ekjes (kruim el deeg) Taarten

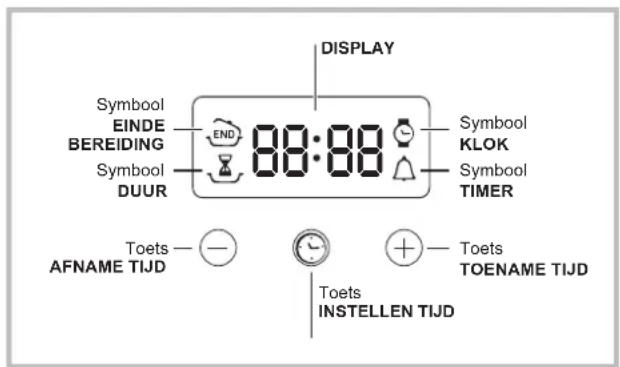

De klok instellen ! U kunt de klok zowel instellen als de oven uit is als wanneer hij aan is, maar alleen als u geen uitgestelde bereiding heeft ingesteld. Na het aansluiten op het elektrische net of na het uitvallen van de stroom knippert het symbool en de vier cijfers op het DISPLAY.

1. Druk meerdere malen op de toets

totdat het symbool en de vier cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de tijd in te stellen;

als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen. De timer instellen ! Deze functie onderbreekt de bereiding niet en is onafhankelijk van het gebruik van de oven. Hij dient er uitsluitend voor een geluidssignaal te laten horen als de ingestelde minuten zijn verstreken.

1. Druk meerdere malen op de toets

totdat het symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste tijd in

te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen. Nu verschijnt het terugtellen, aan het einde waarvan u een geluidssignaal zult horen. De bereiding programmeren ! De programmering is alleen mogelijk wanneer een kookprogramma is geselecteerd. Het programmeren van de kookduur

1. Druk meerdere malen op de toets

totdat het symbool en de drie cijfers op het DISPLAY beginnen te knipperen;

2. druk op de toetsen “+” en “-” om de gewenste duur

in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

3. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

4. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal.

• B.v.: het is 9:00 uur en u programmeert een duur van 1 uur en 15 minuten. Het programma stopt automatisch om 10:15. Het einde van een bereiding programmeren ! Het programmeren van het einde van een bereiding is alleen mogelijk nadat u een kookduur heeft geselecteerd.

1. Volg de procedure van de duur van punt 1 t/m 3;

2. druk daarna op de toets

totdat het symbool en de vier cijfers op het DISPLAY beginnen te knipperen;

3. druk op de toetsen “+” en “-” om het einde van de

bereiding in te stellen; als u ze ingedrukt houdt zullen de nummers sneller lopen en kunt u de tijd sneller instellen.

4. wacht 10 seconden of druk nogmaals op de toets

om de instelling te bevestigen.

5. als de ingestelde duur is verstreken verschijnt op

het DISPLAY het woord END, beëindigt de oven de bereiding en klinkt een geluidssignaal. De symbolen en gaan aan om aan te geven dat een programmering is uitgevoerd. Op het DISPLAY verschijnen om de beurt de eindtijd en de duur van de bereiding. Het annuleren van een programmering Het annuleren van een programma:

• druk op de toets totdat het symbool van de te annuleren instelling en de cijfers op het DISPLAY beginnen te knipperen. Druk op de toets “-” totdat op het display de cijfers 00:00 verschijnen.

• houd tegelijkertijd de toetsen “+” en “-” ingedrukt. Zo worden alle programmeringen geannuleerd, inclusief de timer.60

Voorzorgsmaatregelen en advies ! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen. Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet- professioneel gebruik binnenshuis.

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

• Maak gebruik van de handgrepen aan de zijkant van de oven als u het apparaat moet verplaatsen.

• Raak de oven niet blootsvoets of met natte handen of voeten aan.

• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.

• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet. Raak er niet aan en houd de kinderen op een afstand.

• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de oven terechtkomen.

• Laat de ventilatieopeningen en warmteafvoer vrij.

• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn.

• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen.

• Plaats geen aluminiumfolie op de bodem van de oven.

• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet, zou dit materiaal vlam kunnen vatten.

• Controleer altijd dat de knoppen in de positie “”/

” staan als de oven niet gebruikt wordt.

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst ( zie Service

• Plaats geen zware voorwerpen op de open ovendeur.

• Voorkom dat kinderen met het apparaat spelen.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt. Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat. Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het ‘spitsuur’.

• Houdt bij de functie GRILL en GRATINEREN altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10%).

• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen. Service Dit dient u door te geven:

• het model oven (Mod.)

• het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.61

Onderhoud en verzorging De elektrische stroom afsluiten Sluit altijd eerst de stroom af voordat u tot enigehandeling overgaat. Schoonmaken van de oven

• De buitenkant, dus zowel het email en het roestvrijstaal als de rubberen afdichtingen, kunnen met eenspons en een sopje worden afgenomen. Als devlekken moeilijk te verwijderen zijn, kunt u eenspeciaal reinigingsmiddel gebruiken. Na het reinigendient u alles goed af te spoelen en te drogen. Gebruikgeen schuurmiddelen of bijtende producten.• De binnenkant van de oven kunt u het beste directna gebruik schoonmaken, als hij nog lauw is.Gebruik warm water en een schoonmaakmiddel,spoel vervolgens af en droog met een zachte doek.Gebruik geen schuurmiddelen.• De accessoires kunnen gewoon worden afgewassen(eventueel ook in de vaatwasser), met uitzonderingvan de geleiders.• Gebruik nooit stoom- of hogedrukreinigers voor hetreinigen van het apparaat. De ovendeur reinigen Reinig het glas van de deur met een spons en nietschurende producten. Droog met een zachte doek.Gebruik geen ruwe schurende materialen of scherpeschrapertjes die het oppervlak zouden kunnen krassenwaardoor als gevolg het glas zou kunnen barsten. Ukunt voor een grondige reiniging de ovendeurverwijderen:1. open de deur volledig (zie afbeelding

2. til de hendeltjes op die zich aan de scharnierenbevinden en draai ze (zie afb.

3. pak de deur aan dezijkanten beet en sluit hemlangzaam, maar niet helemaal.Druk op de klemmen

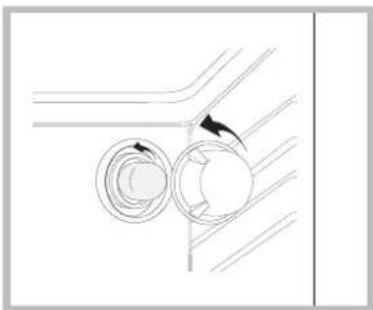

F, trek dande deur naar u toe en haal hemuit zijn voegen (zie afbeelding Zet de deur weer op zijn plaatsdoor deze handelingen inomgekeerde volgorde uit tevoeren.Controleer de afdichtingenControleer regelmatig de staat van de afdichtingrondom de ovendeur. In het geval de afdichtingenbeschadigd zijn, dient u zich tot de dichtstbijzijndeTechnische Dienst te wenden (zie Service). Gebruik deoven niet voordat de reparatie is uitgevoerd. Vervangen van het lampje Voor het vervangen van het ovenlampje:1. Schroef het glazen lampenkapje los.2. Schroef hetlampje los envervang het meteenzelfde soortlampje: sterkte25W, fitting E 14.3. Plaats hetdeksel er weer op zie afb.

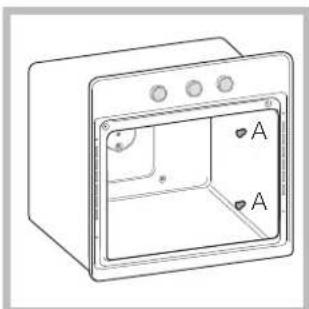

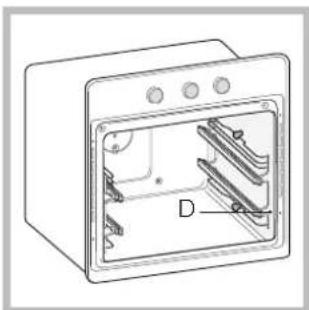

Montage van de Kit Glijders Zo monteert u de glijders:1. Schroef de tweeschroeven A los ( zie afbeelding). Als de ovenvoorzien is vanzelfreinigende panelenzullen deze tijdelijk vanhun plaats zijn.2. Vervang de schroeven A met de schroeven enafstandsleiders (B+C) die zich in de kit bevinden.3. Schroef de nieuwe schroeven B endesbetreffende afstandsleiders C weer vast en zet dezelfreinigende panelen weer op hun plaats.4. Zet de tweeverbindingen D van deglijder vast in despeciale gaten aan dezijkant van de oven ( zie afbeelding). De gatenvoor de linkerglijderbevinden zich aan debovenkant, de gatenvoor de rechterglijderaan de onderkant.5. Zet de glijder vast op de afstandsleider C.6. Plaats de geleiders nooit in stand 5.
