MANUAL DE USUARIO Style HOTPOINT

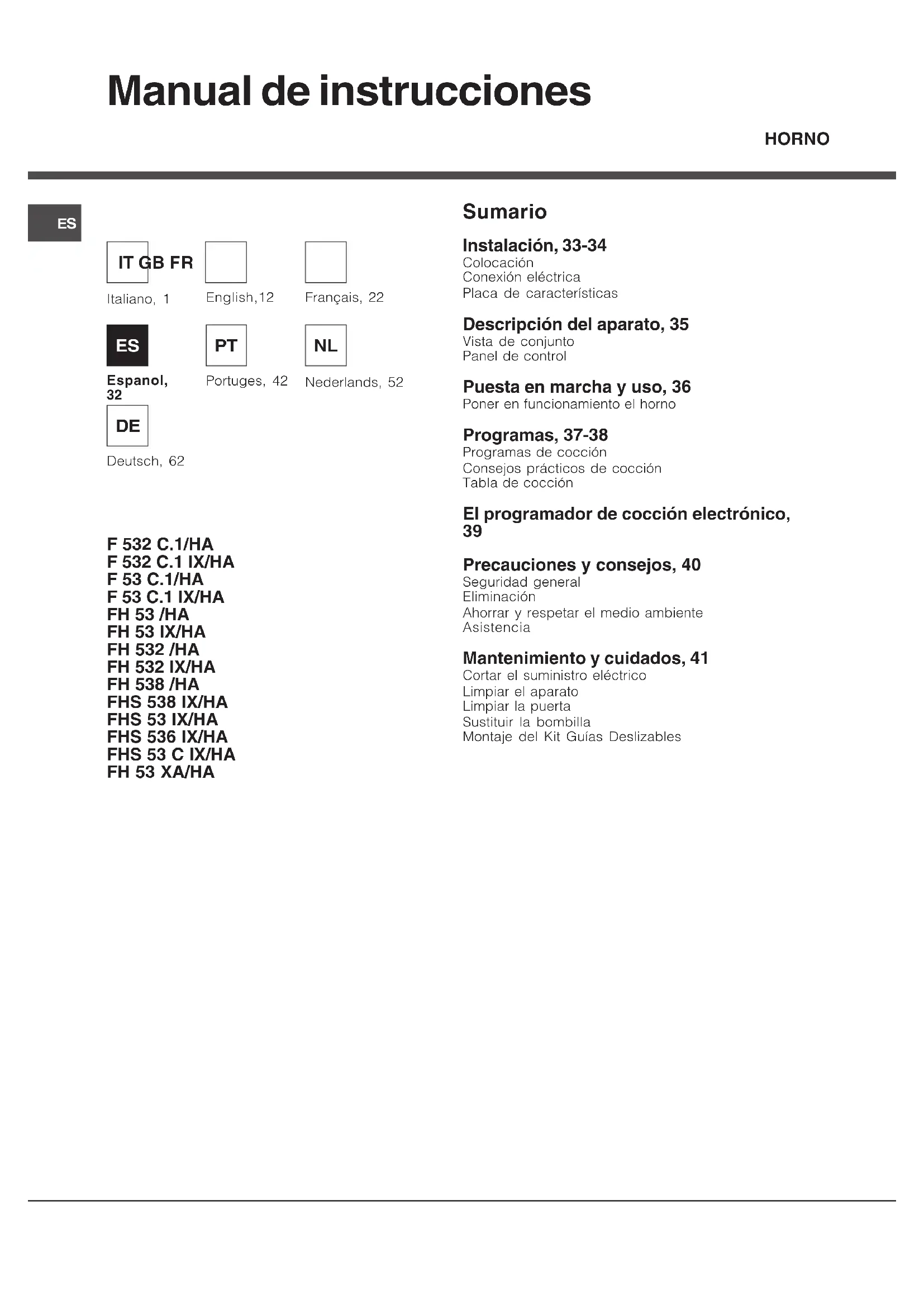

FH 53 XA/HA Sumario Instalación, 33-34 Colocación Conexión eléctrica Placa de características Descripción del aparato, 35 Vista de conjunto Panel de control Puesta en marcha y uso, 36 Poner en funcionamiento el horno Programas, 37-38 Programas de cocción Consejos prácticos de cocción Tabla de cocción El programador de cocción electrónico,

Precauciones y consejos, 40 Seguridad general Eliminación Ahorrar y respetar el medio ambiente Asistencia Mantenimiento y cuidados, 41 Cortar el suministro eléctrico Limpiar el aparato Limpiar la puerta Sustituir la bombilla Montaje del Kit Guías Deslizables Manual de instrucciones HORNO

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad. Colocación ! Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección de residuos ( ver Precauciones y consejos

! La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. Empotramiento Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;

• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C;

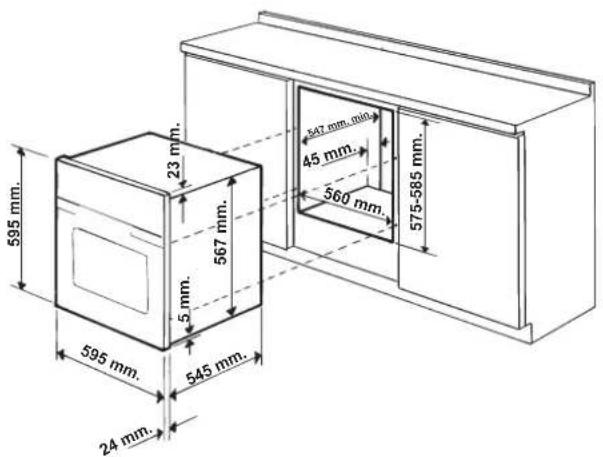

• para empotrar el horno, tanto cuando se instala bajo encimera ( ver la figura ) como en columna, el mueble debe tener las siguientes dimensiones: ! Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características fue medido en una instalación de este tipo. Aireación Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo ( ver las figuras

Centrado y fijación Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encuentran en el marco, según el espesor del costado del mueble: espesor de 20 mm: quite la parte móvil del taco ( ver la figura

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco. ! Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta. Instalación 595 mm.595 mm.24 mm.545 mm.5 mm.567 mm.23 mm.575-585 mm.45 mm. 560 mm. 547 mm. min. 560 mm. 45 mm.34

PLACA DE CARACTERÍSTICAS Dimensiones longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm. Volumen Litros 58 Dimensiones de los modelos con guías extraibles longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.

olumen de los modelos con guías extraibles Litros 50 Conexiones eléctricas tensión 220-230V ~ 50/60Hz o 50Hz (ver placa características) potencia máxima absorbida 2250W ENERGY LABEL Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Consumo de energía por convección Natural – función de calentamiento: Tradiciónal;

Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Multicocción

Este aparato es conforme a las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y sucesivas modificaciones - 2004/108/CEE del 15/ 12/04 (Compatibilidad Elect romagnética) y su cesiva s modi fica ciones - 93/68/CEE del 22/07/93 y sucesivas modificaciones - 2002/96/CE y sucesivas modificaciones Conexión eléctrica ! Los hornos dotados de cable de alimentación tripolar, están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características ( ver a continuación

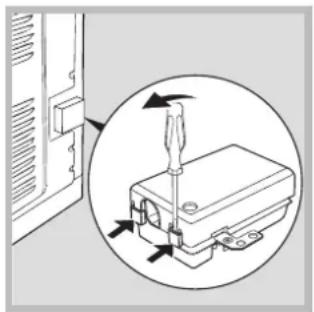

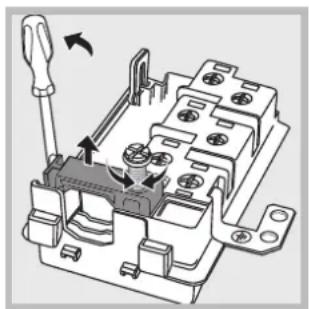

Montaje del cable de alimentación eléctrica

bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo

tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura)

3. Quite los tornillos de

luego fije los cables debajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características ( ver al costado

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente. ! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;

• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características ( ver más abajo

• la tensión de alimentación eléctrica esté comprendida dentro de los valores contenidos en la placa de características ( ver más abajo

• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe ser plegado ni comprimido. ! El cable debe ser controlado periódicamente y sustituido sólo por técnicos autorizados ( ver Asistencia

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.35

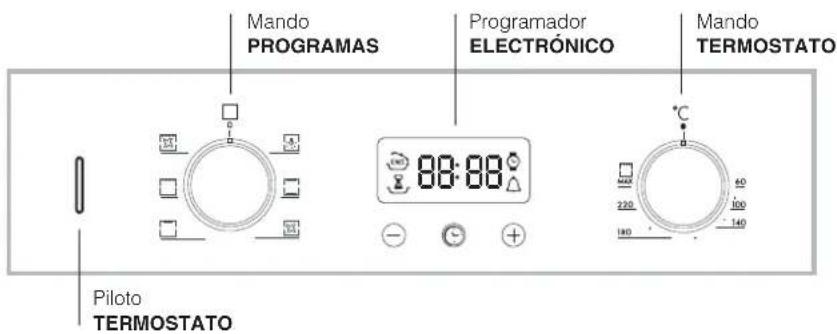

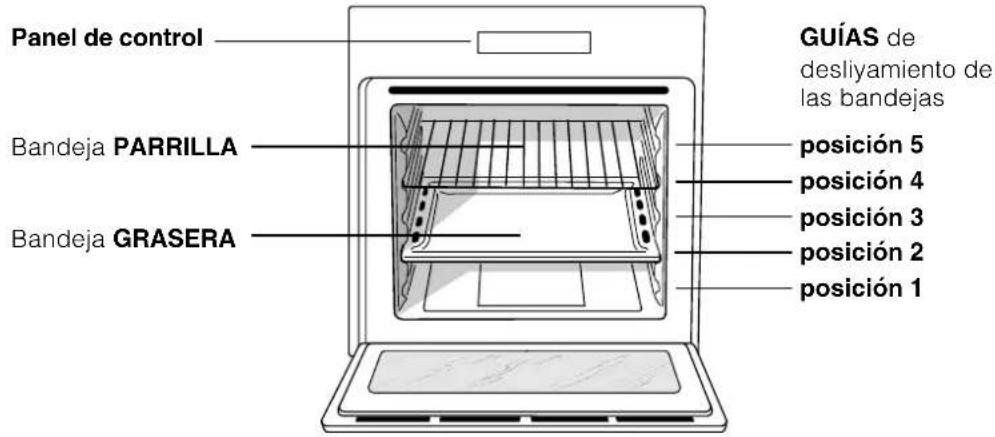

Descripción del aparato Vista de conjunto Panel de control Panel de control Bandeja PARRILLA Bandeja GRASERA GUÍAS de desliyamiento de las bandejas posición 5 posición 4 posición 3 posición 2 posición 1 Programador ELECTRÓNICOMando PROGRAMASMando TERMOSTATOPiloto TERMOSTATO

! La primera vez que encienda el horno, hágalo funcionar vacío durante media hora aproximadamente con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. Poner en funcionamiento el horno

1. Seleccione el programa de cocción deseado

TERMOSTATO. La Tabla de cocción ( ver Programas

contiene una lista con las cocciones y las correspondientes temperaturas aconsejadas.

3. El piloto TERMOSTATO encendido indica la fase

de calentamiento hasta la temperatura seleccionada: introduzca los alimentos que debe cocinar.

4. Durante la cocción es posible:

- modificar el programa de cocción con la perilla PROGRAMAS; - modificar la temperatura con el mando TERMOSTATO; - interrumpir la cocción llevando el mando PROGRAMAS hasta la posición “0”. ! No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. ! Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato. Puesta en funcionamiento y uso Ventilación de enfriamiento Para disminuir la temperatura externa, algunos modelos poseen un ventilador de enfriamiento. El mismo genera un chorro de aire que sale entre el panel de control y la puerta del horno. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Luz del horno Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.37

• GRILL (se aconseja elegir sólo MAX);

• GRATIN (se aconseja no superar una temperatura de 200ºC). Programa HORNO TRADICIÓNAL Se encienden los dos elementos calentadores inferior y superior. Con esta cocción tradicional es mejor utilizar una sola bandeja: si se utilizan varias bandejas se produce una mala distribución de la temperatura. Programa MULTICOCCIÓN Se encienden todos los elementos calentadores (superior, inferior y circular) y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos bandejas simultáneamente. Programa HORNO “SUPERIOR” Se enciende el elemento calentador superior. Esta función se puede utilizar para retoques de cocción. Programa GRILL Se enciende el elemento calentador superior. La temperatura muy elevada y directa del asador eléctrico permite el inmediato tostado superficial de los alimentos que, obstaculizando la salida de los líquidos, los mantiene más tiernos en su interior. La cocción con el asador eléctrico es particularmente aconsejada para aquellos platos que necesitan de una elevada temperatura superficial: chuletas de ternera y de vaca, entrecôte, solomillo, hamburguesas, etc... En el párrafo “Consejos prácticos para la cocción” se encuentran algunos ejemplos de su uso. Realice las cocciones con la puerta del horno cerrada. Programa GRATIN Se enciende el elemento calentador superior y se pone en funcionamiento el ventilador. A la irradiación térmica unidireccional, le agrega la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Programas Realice las cocciones con la puerta del horno cerrada. Consejos prácticos de cocción ! En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente lo cual podría provocar quemaduras de las comidas delicadas. ! En las cocciones GRILL y GRATIN, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). MULTICOCCIÓN

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.

• Coloque la grasera abajo y la parrilla arriba. GRILL

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.

• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. PIZZA

• Per una buona cottura della pizza ultilizzate il programma MULTICOTTURA.

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera se aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.

• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.38

Tabla de cocción Programas Al imentos Peso (Kg) Posición de los estantes Precalentamiento (minutos) Temperatura aconsejada Duración de la cocción (minutos) Horno Tradiciónal Pato Asado de terner a o de vaca Asado de cerdo Bizcochos (de pastaflora) Tortas

65-75 70-75 70-80 15-20 30-35 Multicocción Pizza (en 2 niveles) Lasañas Cordero Pollo asado + patatas Caballa Plum-cake Hojaldre relleno con crema (en 2 niveles) Bizcoc hos (e n 2 niv eles ) Bizcoc ho (en 1 ni vel) Bizcoc ho (en 2 ni veles ) T ortas saladas

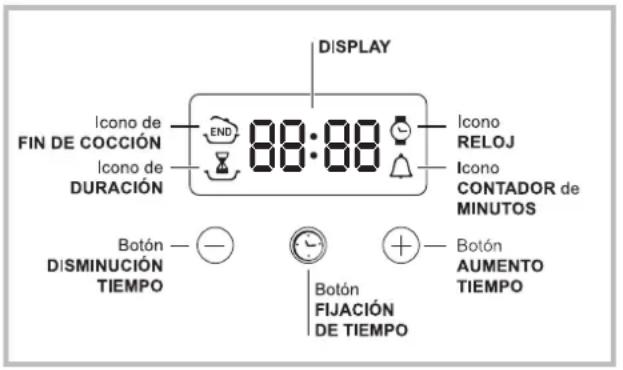

El programador de cocción electrónico

Poner en hora el reloj ! Se puede realizar con el horno encendido o apagado, pero no, si se ha programado el final de una cocción. Después de la conexión a la red eléctrica o después de un corte de corriente, el icono y los cuatro dígitos numéricos del DISPLAY centellean.

1. Presione varias veces el botón

hasta que centelleen el icono y las cuatro cifras en el DISPLAY;

2. con los botones “+” y “-” regular la hora; si se

mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

botón para fijar la programación. Programar el contador de minutos ! Esta función no interrumpe la cocción y prescinde del uso del horno; permite sólo accionar la señal sonora cuando se cumplen los minutos fijados.

1. Presione varias veces el botón

hasta que centelleen el icono y las tres cifras en el DISPLAY;

2. con los botones “+” y “-” regular el tiempo

deseado; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

botón para fijar la programación. Continuará la visualización de la cuenta atrás, al final de la cual se accionará la señal sonora. Programar la cocción ! La programación es posible sólo después de haber seleccionado un programa de cocción. Programar la duración de la cocción

1. Presione varias veces el botón

hasta que centelleen el icono y las tres cifras en el DISPLAY;

2. 2. con los botones “+” y “-” regular la duración

deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

3. Esperar 10 seg. o bien presionar nuevamente el

botón para fijar la programación.

4. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora.

• Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas. Programar el final de una cocción ! La programación del final de una cocción es posible sólo después de haber fijado la duración de la cocción.

1. Siga el procedimiento de 1 a 3 descrito para la

2. luego presione el botón

hasta que centelleen el icono y las dos cifras en el DISPLAY;

3. 2. con los botones “+” y “-” regular la hora de

cocción deseada; si se mantienen presionados, los números deslizan mas velozmente para facilitar la fijación.

4. Esperar 10 seg. o bien presionar nuevamente el

botón para fijar la programación.

5. Una vez cumplido ese tiempo, en el DISPLAY

aparecerá la palabra END, la cocción finalizará y se emitirá una señal sonora. Los iconos y encendidos indican que se ha realizado una programación. En el DISPLAY se visualizan alternativamente la hora de finalización de la cocción y la duración. Anular una programación Para anular una programación:

• Presionar el botón hasta que centellee el icono de la programación a anular y las cifras en el display. Presionar el botón “-” hasta que en el display aparezcan las cifras 00:00.

• mantener presionados al mismo tiempo los botones “+” y ”-”; de este modo se anulan todas las programaciones efectuadas incluido el contador de minutos .40

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• El aparato ha sido concebido para un uso de tipo no profesional en el interior de una vivienda.

• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.

• No toque la máquina descalzo o con las manos y pies mojados o húmedos.

• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

• Durante el uso del aparato los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga alejados a los niños.

• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

• No obstruya las aberturas de ventilación y de eliminación del calor.

• Tome la manija de apertura de la puerta en el centro: a los costados podría estar caliente.

• Utilice siempre guantes para horno para introducir o extraer recipientes.

• No cubra el fondo del horno con hojas de aluminio.

• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.

• Controle siempre que los mandos estén en la posición “”/

” cuando no se utiliza el aparato.

• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica ( ver Asistencia

• No apoye objetos pesados sobre la puerta del horno abierta.

• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora reduciendo la carga de absorción de las empresas eléctricas.

• Se recomienda efectuar siempre las cocciones al GRILL y GRATIN con la puerta cerrada: ya sea para obtener mejores resultados como para un sensible ahorro de energía (10% aproximadamente).

• Mantenga eficientes y limpias las juntas para que se adhieran bien a la puerta y no provoquen dispersión del calor. Asistencia ! No llame nunca a técnicos no autorizados. Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje. La siguiente información es válida solo para España Para otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

Mantenimiento y cuidados Cortar el suministro eléctrico Antes de realizar cualquier operación, desconecte elaparato de la red de alimentación eléctrica. Limpiar el aparato

• Las partes externas esmaltadas o de aceroinoxidable y las juntas de goma se pueden limpiarcon una esponja empapada en agua tibia y jabónneutro. Si las manchas son difíciles de eliminar useproductos específicos. Se aconseja enjuagarabundantemente y secar después de la limpieza. Noutilice polvos abrasivos ni sustancias corrosivas.• El interior del horno se debe limpiar preferentementecada vez que se utiliza, cuando todavía está tibio.Utilice agua caliente y detergente, enjuague y sequecon un paño suave. Evite los productos abrasivos.• Los accesorios se pueden lavar como cualquiervajilla, incluso en lavavajillas, con excepción de lasguías deslizables.• No utilice nunca limpiadores a vapor o de altapresión para la limpieza del aparato. Limpiar la puerta Limpie el vidrio de la puerta con esponjas yproductos no abrasivos y séquelo con un pañosuave; no utilice materiales ásperos abrasivos oraederas metálicas afiladas que puedan rayar lasuperficie y quebrar el vidrio. Para realizar unalimpieza más profunda es posible extraer la puertadel horno:1. para ello, abra completamente la puerta (ver lafigura

2. alce y gire las palancas ubicadas en las dosbisagras (ver la figura

3. sujete la puerta de loscostados externos y ciérrelalenta pero no completamente.Presione los sujetadores “

F”, luego tire la puerta hacia símismo, extrayéndola de lasbisagras (ver la figura Vuelva a colocar la puertasiguiendo el mismoprocedimiento pero en sentidocontrario.Controle las juntasControle periódicamente el estado de la junta querodea la puerta del horno. Si se encontrara dañadallame al Centro de Asistencia Técnica más cercano ver Asistencia). Es aconsejable no usar el hornohasta que no haya sido reparada. Sustituir la bombilla Para sustituir la bombilla de iluminación del horno:1. Desenrosque la tapa de vidrio del portalámpara.2. Extraiga labombilla ysustitúyala conuna análoga:potencia de 25 W,casquillo E 14.3. Vuelva acolocar la tapa ( ver la figura

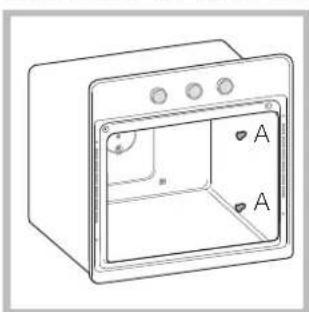

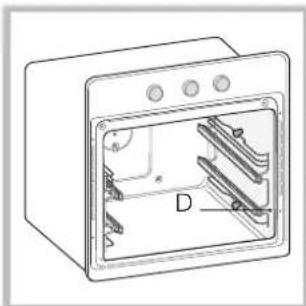

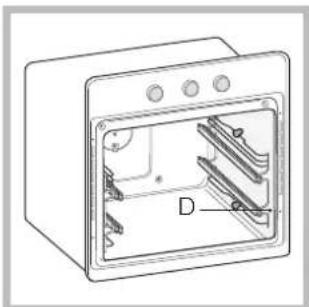

Montaje del Kit Guías Deslizables Para montar las guías deslizables:1. Desenrosque losdos tornillos A (ver lafigura). Si el hornoposee panelesautolimpiantes, losmismos quedaránmomentáneamentedesmontados.2. Sustituya los tornillos A con los tornillos y losdistanciadores (B+C) suministrados en el kit.3. Enrosque los nuevos tornillos B y loscorrespondientes distanciadores C y vuelva acolocar los paneles autolimpiantes.4. Fije los dos encastresD de la guía en losorificioscorrespondientesubicados en las paredesdel horno (ver la figura Los orificios para la guíaizquierda estánubicados arriba,mientras los orificiospara la guía derechaestán abajo.5. Por último, encastre la guía en el distanciador C.6. No coloque las guías deslizables en la posición 5.
