Producttype	Elektrische fiets (E-bike)
Merk	Wayscral
Model	Sporty 655
Afmetingen (L x H)	180 cm x 62 cm
Totaalgewicht	22 kg
Maximaal draagvermogen (gebruiker + lading + fiets)	130 kg
Motortype	Elektrische DC borstelloze achtermotor
Motorvermogen	250 W
Accu	Lithium 36 V, 11 Ah, 3 kg
Bereik	40 tot 60 km (afhankelijk van omstandigheden)
Laadtijd	4 tot 5 uur
Lader	Ingang 230 V, uitgang 42 V
Aantal laadcycli van de accu	500 tot 800 cycli
Maximale ondersteunde snelheid	< 25 km/h
Aantal versnellingen	30 versnellingen (Shimano)
Remtype	Hydraulische schijfremmen (voor 180 mm, achter 160 mm)
Voorvork	Vergrendelbare voorvering
Bandenmaat	27,5 x 2,10 inch
Aanbevolen bandenspanning	32-44 PSI (2,2-3,0 bar)
Verlichting	LED koplamp, achterlicht geïntegreerd in de accu
Ondersteuningsniveaus	5 niveaus (0 tot 4)
Functies van het LCD-scherm	Gemiddelde, max, huidige snelheid; afgelegde afstand, totaal; tijd; ondersteuningsniveau; accu-indicator
Framegarantie	Levenslang
Motorgarantie	2 jaar
Garantie op accu en lader	2 jaar
Slijtageonderdelen	Banden, binnenbanden, remblokken, handvatten, zadel, kabels

Veelgestelde vragen - Sporty 655 WAYSCRAL

Hoe laad ik de accu voor de eerste keer op?

Voor het eerste gebruik laadt u de accu volledig op. Zorg ervoor dat deze is ontgrendeld, verwijder hem van de fiets, sluit de bijbehorende lader aan op de aansluiting aan de achterkant van de accu en steek de stekker in het stopcontact. Het opladen duurt ongeveer 4 tot 5 uur. Zodra het klaar is, haalt u de stekker uit het stopcontact en plaatst u de accu terug in de houder tot u een klik hoort.

Wat is het bereik van de accu en hoe optimaliseer ik het?

Het bereik ligt tussen de 40 en 60 km. Het hangt af van het gekozen ondersteuningsniveau, het gewicht van de gebruiker, het hoogteverschil, de bandenspanning, de wind en de temperatuur. Om de levensduur te optimaliseren, laadt u de accu regelmatig op, vermijd hoge temperaturen en laat hem 30 minuten afkoelen na gebruik voordat u hem oplaadt.

Hoe gebruik ik de 5 ondersteuningsniveaus?

Gebruik de console, druk op de knop + of - om het ondersteuningsniveau te selecteren: 0 (geen ondersteuning), 1 (laag), 2 (gemiddeld), 3 (hoog), 4 (maximaal). Het gekozen niveau wordt weergegeven op het LCD-scherm.

Wat moet ik doen bij een foutcode op het scherm?

Foutcodes verschijnen als een code van twee cijfers gevolgd door H (bijv. 05H, 06H). Bijvoorbeeld, 05H = fout trapondersteuningssensor, 06H = laagspanning beveiliging, 07H = overspanning beveiliging. Raadpleeg de codetabel in de handleiding om de oorzaak te achterhalen. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Hoe onderhoud ik de ketting en de aandrijving?

Smeer de ketting en de derailleur regelmatig met speciale fietsolie. Maak de onderdelen schoon met een doek. Controleer de kettingspanning en de slijtage van de kettingbladen en tandwielen. Regelmatig onderhoud verlengt de levensduur van de aandrijving.

Welke bandenspanning wordt aanbevolen voor de Sporty 655?

De aanbevolen spanning is 32 tot 44 PSI (2,2 tot 3,0 bar) voor de banden 27,5x2,10. Controleer regelmatig de spanning met een manometer. Te lage of te hoge bandenspanning vermindert het bereik en verhoogt het risico op ongevallen.

Hoe stel ik de hydraulische schijfremmen af?

Hydraulische remmen vereisen onderhoud door een professional voor het vervangen van de vloeistof. Raak de schijven niet aan na gebruik, omdat ze heet worden. Bij regen wordt de remweg langer. Als de remmen lawaai maken of niet goed werken, laat ze dan controleren door een Norauto-technicus.

Hoe gebruik ik de wandelmodus (ondersteuning 6 km/h)?

Houd de knop - een seconde ingedrukt om de ondersteuning van 6 km/u (wandelmodus) in te schakelen. De ondersteuning stopt zodra u de knop loslaat. Deze modus is handig om de fiets naast u te duwen.

Wat is het maximale gewicht dat de fiets kan dragen?

Het maximale totale gewicht (gebruiker + lading + fiets) is 130 kg. Overschrijd deze limiet niet om de veiligheid en goede werking te garanderen.

Hoe bewaar ik de accu in de winter of bij langdurig niet-gebruik?

Laad de accu voor langdurige opslag tot ongeveer 60-80%. Bewaar hem op een gematigde plaats, uit de buurt van vocht en warmtebronnen. Laad hem elke 2 maanden minstens 2 uur op om diepe ontlading te voorkomen. Verwijder de accu van de fiets als deze met de auto wordt vervoerd.

GEBRUIKSAANWIJZING Sporty 655 WAYSCRAL

Dank u en gefeliciteerd met de aankoop van uw Waysoral elektrisch bekrachtigde fiets.

Uw fiets is uitgerust met een elektrische bekrachtiging bij het trappen die al uw verplaatsingen en uw sportieve fietstochtjes zal vergemakkelijken.

De bekrachtiging heeft tot doel een aanvulling op het trappen van de pedalen te verschaffen. Op het moment dat u begint te trappen, treedt de motor in werking en help u in de inspanning.

De bekrachtiging varieert in functie van de snelheid van de fiets, groot bij de start, minder groot als de fiets op snelheid is gekomen en verdwijnt dan als de fiets 25 km/u bereikt.

Het is belangrijk deze handleiding te bewaren die u in staat zal stellen uw fiets goed af te stellen en te onderhouden, deze handleiding moet worden gelezen voor het eerste gebruik.

Deze Wayscral-fiets met elektrische bekrachtiging werd ontworpen volgens de vereisten van de Europese normen: EN 14764 en EN 15194 die conform de veiligheidsvereisten zijn.

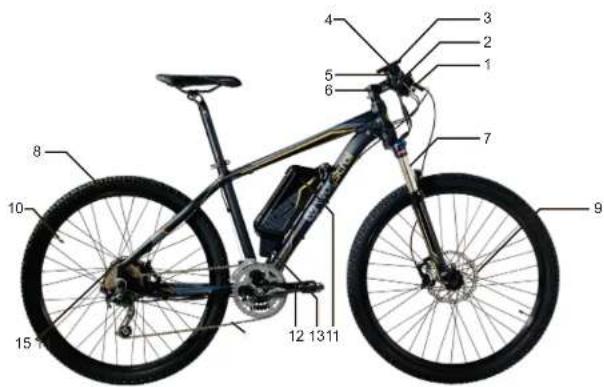

INHOUDSOPGAVE

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN 16

Kies een veilige plaats, van het verkeer verwijderd, om uw vertrouwd te maken met uw nieuwe fiets. De trapondersteuning kan plots krachtig in werking treden. Controleer of uw stuur goed recht staat en of de weg vrij is.

Controleer vóór elk gebruik of uw fiets in goede staat is.

Daarenboven moet u de wegcode en de verkeersregels respecteren wanneer u zich op de openbare weg begeeft. De fietsers moeten, sinds 1 september 2008, 's nachts, buiten de bebouwde kom, een fluo vest dragen. De firma NGTS wijst elke verantwoordelijkheid af als de bestuurder van de fiets de regelgeving die van toepassing is, niet eerbledigt.

Indien de fiets door een kind gebruikt wordt, moeten de ouders toezicht uitoefenen en er zeker van zijn dat de gebruiker in staat is om de fiets in alle veiligheid te gebruiken.

Wees bijzonder voorzichtig bij ongewone weersomstandigheden (regen, koude, 's nachts...) en pas uw snelheid en reflexen hieraan aan.

Bij het transport van uw fiets aan de buitenkant van uw voertuig (fietsdrager, dakrail ...), is het aangeraden om de accu te verwijderen en bij een gematigde temperatuur te bewaren.

Bij twijfel niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed mogelijk adviseren na de diagnose van uw fiets.

Ondanks het feit dat uw Wayscral fiets met zorg klaargemaakt werd in onze werkplaatsen, is het belangrijk om volgende punten le controleren vóór iedere eerste ingebruikname.

1) Plaatsen van de veiligheidselementen

Verlichting

Een fietsverlichting wordt meegeleverd, deze bestaat uit twee reflectoren (een witte geïntegreerd in de koplamp en een rode ingebouwd in het achterlicht), een koplamp en een achterlicht, twee andere oranje reflectoren bevestigd tussen de spaken van de wielen voor uw zichtbaarheid van opzij.

Koplamp

Uw VAE Sporty W655 is uitgerust met een hoogwaardige LED-koplamp die reeds op uw fiets geïnstalleerd is.

U kunt de koplamp aan/uitzetten door de schakelaar gesitueerd boven de lamp in te drukken.

Als u de batterijen wilt vervangen, zet de 3 batterijen (LR6 AA) dan in met naleving van de juiste polariteit.

Koplamp vooraan

Uw elektrische fiels is voorzien van een achterlicht in de batterij. Je zel het achterlicht aan / uit door het indrukken van de schakelaar aan de bovenkant van de lamp.

Indien u de batterijen wilt veranderen, moet u 2 batterijen (LR 6 AA) plaatsen in de juiste polariteit.

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescherming voor hoofdletsels bij een ongeval. Voor meer informatie neem contact op met u verkoper.

Bel

De bel laat u toe om tot op een afstand van 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken.

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controleren, moet u met gestrekte benen zitten en met de hiel op het pedaal rusten (figuur A). Bij het trappen zal de knie lichtjes geplooid zijn (figuur B).

Zorg er eveneens voor dat u de maximumaanduiding niet overschrijdt.

3) Banden

Uw fiets Wayscral Sporty 655 is uitgerust met wielen van 27,5 pouces (27,5"). Controleer de bandendruk regelmatig.

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijtage veroorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een ongeval verhogen.

Indien er een belangrijke slijtage of een inkerving op één van de banden zichtbaar is, vervang ze vóór u de fiets gebruikt.

		Druk
Model Afmeting		PSI Bar
Sporty 655	27,5*2.10 32-44	2,2 – 3,0

Ventielen

Uw flets is uitgerust met ventielen van het Schradertype.

4) Remmen

De rechter handgreep activeert uw achterrem, terwijl de linker handgreep de voorrem activeert. Het is aan te raden uw remkracht gemiddeld voor 60/40 te verdelen tussen het voor- en het achterwiel. Uw Wayscralfiets is uitgerust met 2 hydraulische schijfremmen met een schijf met diameter van 180 mm vooraan en met diameter van 160 mm achteraan. Let echter op dat u nooit olie of enig ander smeemiddel op de schijf of de remblokjes laat vallen, bijvoorbeeld bij het onderhoud van de ketting of van de derailleur. Als dit toch gebeurt, moet u de remblokjes vervangen of deze ontvetten.

Let op

Bij gebruik worden schijfremmen extreem heet. Raak de schijf niet aan onmiddellijk na het gebruik, want dan loopt u het risico u te verbranden.

Onderhoud van de hydraulische remmen

De vervanging van de hydraulische vloeislof is een delicate operatie. Richt u tot een van onze technici in het Auto5 center om deze handeling uit te voeren.

Waarschuwing: Bij regen of vochtig weer zijn de remafstanden langer.

5) Gebruik en regeling van de derailleurs

De Sporty 655 is uitgerust met een Shimano transmissie met 30 versnellingen. De linker versnellingsbedieningsshendel gebruiken om de voorste derailleur te bedienen en de rechter versnellingsbedieningsshendel voor de achterste derailleur.

Bediening van de voorste derailleur (linker bedieningshendel)

Tegen de grote hendel duwen om de ketting te verplaalsen van het kleine kettingwiel naar het grote kettingwiel.

Tegen de kleine hendel duwen om de ketting te verplaatsen van het grote kettingwiel naar het kleine kettingwiel. De fiets is uitgerust met drie kettingwielen.

Hoe meer de indicator van de linker bedieningshendel naar links staat, hoe moeilijker het zal zijn om te trappen en omgekeerd.

Versnellingsindicator

Bediening van de achterste derailleur (rechter bedieningshendel)

Tegen de grote hendel duwen om de ketting van het kleine tandwiel naar een groter tandwiel te verplaatsen. U kunt maximum drie versnellingen tegelijk schakelen door tegen deze hendel te duwen.

Tegen de kleine hendel duwen om de ketting van het grote tandwiel naar een kleiner tandwiel te verplaatsen.

Hoe meer de indicator van de rechter bedieningshendel naar links staat, hoe moeilijker het zal zijn om te trappen en omgekeerd

Regeling voor de externe derailleursystemen.

De derailleurs zijn uitgerust met twee boven- en onderaanslagschroeven. Deze aanslagen maken het mogelijk het verplaatsingsbereik van de derailleur te definiëren.

Regelschroef hoge aanslag Regelschroef lage aanslag

Schema voorste derailleur

Plus grand pignon Galet-guide Regelschroef lage aanslag Regelschroef hoge aanslag

Schema voorste derailleur

De regeling van de derailleurs vindt plaats met behulp van het regelwieltje. Dit regelwieltje maakt het mogelijk de spanning van de derailleurkabel te regelen.

Regelwieltje spanning van de kabel

Uw fiets is uitgerust met een blokkeerbare vork. Op vlot rijdende trajecten kunt u de vork blokkeren om het rendement van de fiets te verbeteren. Het regelwieltje bedienen om de vork te blokkeren.

Het regelwieltje verdraalen om de vork te vergrendelen

Open positie Vergrendelde positie

7) Andere onderdelen

Wiel en motor

Het is aangeraden om, na de eerste maand van gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw voorwiel of achterwiel te beperken.

Er kan een licht geluid ontstaan bij het starten van de motor. Dit geluid is normaal, want de motor start en ondersteunt het trappen. Dit geluid kan sterker worden wanneer de motor volledig belast wordt.

III. TRAPPERSBEKRACHTIGING EN BATTERIJ

1) Trappersbekrachtiging

Uw console bestaat uit 2 delen, een LCD-scherm en een regelhendel.

De regelhendel bevat 3 knoppen (Modus, pijl omhoog, pijl omlaag), deze hendel maakt het u mogelijk alle nodige regelingen uit te voeren voor een goed gebruik van uw console.

De console van uw Sporty 655 is multifunctioneel: Reset van de functies

Op MODE drukken om uw console op te starten. MODE ingedrukt houden om de console uit te zetten.

Regeling van de bekrachtigingsniveaus

Druk op de knop « + » of de knop « - » om het bekrachtigingsniveau te selecteren. Er zijn 5 beschikbare bekrachtigingsniveaus:

• 0: Systeem ingeschakeld maar geen bekrachtiging
• 1: Lichte bekrachtiging
• 2: Middelzware bekrachtiging
• 3: Zware bekrachtiging
• 4: Maximum bekrachtiging

Regeling van de versnellings- en afstandsmodi

Op de Power-knop drukken om de versnellings- of afstandsmodi te veranderen

Average speed: Middelhoge snelheid

Max speed: Maximum snelheid

Speed: Ogenblikkelijke snelheid

Trip: Afgelegde afstand

ODO: Totale afstand

Time: Tijd (chronometer)

Verlichting van het display

De knop "+" indrukken gedurende drie seconden om de verlichting van het display in te schakelen.

Bekrachtiging 6 km/u

De knop « - » indrukken gedurende één seconde om de bekrachtiging 6km/u in te schakelen (voetgangermodus).

Zodra u de knop loslaat, stopt de bekrachtiging.

Gelijktijdig de knoppen "+" en "-" indrukken gedurende een seconde om een functie te resetten. Deze handeling geldt voor de functies AVG Speed (gemiddelde snelheid), Max Speed (maximum snelheid), Trip (Afgelegde afstand) en Time (Chrono).

2) Batterij

De batterij nooit openen of proberen zelf te herstellen zonder voorafgaande toelating van de fabrikant op risico van de componenten te beschadigen en de waarborg te doen vervallen. De batterij uit de buurt van brandbare materialen en van vuur houden.

Adviezen bij eerste gebruik:

Uw Wayscral-fiets is uitgerust met een lithiumbatterij van 36V/11Ah. Deze wordt geleverd met een specifieke lader voor deze fiets.

Vooraleer uw fiets te gebruiken raden we u aan een complete oplading van uw batterij uit te voeren. De accu wordt u geleverd met een minimum lading, het is HEEL BELANGRIJK EEN MINIMUM OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Controleer of uw accu ontgrendeld is en haal ze uit haar vergrendelingssysteem.

Het uileinde van de lader goed bevestigen in het stopcontact aan de achterkanl van de accu naasl het handvat.

Stap 1: De batterij ontgrendelen

Stap 2: De batterij linksom verdraaien en deze uit de houder nemen

Verplaats de plastieken beschermkap die het stopcontact beschermt om de aansluiting te maken. Sleek de voedingsstekker in een elektrisch stopcontact et controleer of de led in de lader oplicht. Reken tussen 4-5h voor een volledige oplaadbeurt.

Ontkoppel de lader wanneer de laadbeurl beeindigd is.

Vergeet niet om uw accu te vergrendelen bij de installatie op de fiets.

Stap 1: De achterkant van de batterij in haar drager drukken

Stap 2: Druk uitoefenen op het voorste gedeelte van de batterij tot u een « klik » hoort (vergrendeling)

Uw batterij is uitgerust met een laadindicator. Druk op de knop om de laadtoestand van de batterij weer te geven.

Ladingstestknop van de batterij

Autonomie van uw accu

Uw accu heeft een inloopperiode nodig en zal pas zijn definitieve autonomie hebben na een tiental maal gebruikt le zijn.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minuten te laten rusten vóór hem in gebruik te nemen.

De autonomie van onze VAE Wayscral is als volgt: 40-60 km

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

- De keuze van het niveau van trapondersteuning

- Het gewicht van de gebruiker

- De helling van de weg

- De bandenspanning

- De wind

- De geleverde inspanning bij het trappen

- Frequentie van stoppen en starten

- De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmatig of na leder gebruik te herladen. Er is geen geheugeneffect

op deze accu's.

Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlengen:

- om warme plaatsen te vermijden (ideale oplaadtemperatuur 20°C)

- om de batterij na gebruik van de fiets 30 minuten te laten afkoelen

Voorzorgen bij gebruik:

- Gebruik de accu uitsluitend voor de betrokken fiets.

- Gebruik uitsluitend de specifieke lader om de accu op te laden.

- Laad de accu uitsluitend in een goed verluchte plaats op.

- De accu niet aan hitte blootstellen of laden in volle zon.

- De accu niet uit elkaar halen of veranderen.

- De (+) en (-) aansluitingen van de accu niet verbinden met een metalen voorwerp.

- De accu niet aan vloeistoffen blootstellen.

- Geen beschadigde accu gebruiken.

- De accu niet verder opladen indien hij niet volledig opgeladen is na de theoretische oplaadtijd.

- De accu niet opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er iets

abnormaal lijkt

- De accu niet binnen het bereik van kinderen laten.

- Uw accu herladen vóór en na een langdurige opberging

De instructies vermeld op de lader van de accu volgen.

Levensduur van accu's

Accu's kunnen tekenen van vermindering van hun prestaties vertonen na talrijke oplaadbeurten. Dit zal afhangen van de gebruiksgewoonten van de VAE. Over het algemeen zal de energetische capaciteit met 20% tot 30% dalen na 500 cycli (opladen en ontladen) voor lithium accu's en na 300 cycli voor loden accu's.

U moet uw afgedankte accu's afgeven in uw winkel of in gespecialiseerde ophaalpunten voor recyclage. Gooi vooral uw accu bij zijn levenselde niet in de natuur.

3) Lader

Gebruik enkel de lader die bijgeleverd is bij uw elektrische fiets. Vermijd alle contact met water tijdens het opladen van de batterij. Als het stopcontact nat zou zijn, gelieve te drogen vóór het gebruik.

Voorzorgsmaatregelen:

- Lees de gebruiksaanwijzing vóór het gebruik van de lader.

- Voor binnengebruik, niet blootstellen aan de regen.

- De klemmen van de lader niet kortsluiten met een metalen voorwerp.

- De lader niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldienst.

- Plaats altijd de lader in een droge en goed geventileerde omgeving.

- Pas op: explosieve gassen. Vermijd vlammen en vonken. Zorg voor voldoende verluchting tijdens het opladen.

- De lader niet gebruiken met een beschadigde kabel of stekker.

- De lader niet aanraken met natte handen.

- Zorg ervoor dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.

- Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.

- De lader niet te lang vasthouden tijden het opladen (risico handen te verbrand te worden)

- De lader niet op een onstabiele plaats zetten.

- De lader niet bedekken tijdens het opladen om zo oververhitting te voorkomen.

- Deze lader is ontworpen voor Lithium batterijen, niet gebruiken voor ander typen batterijen.

- Niet gebruiken voor niet-oplaadbare batterijen

- Dit toestel is niet geschikt voor mensen (inclusief kinderen) met een fysieke, zintuiglijke of mentale beperking, of voor mensen met gebrek aan ervaring of kennis, behalve diegenen die toeslemming hebben, van een verantwoordelijke of een toezichthouder van de veiligheid of instructies voorafgegaan aangaande het gebruik van het toestel.

- Het is aangeraden om kinderen in het oogl te houden om te vermijden dat ze spelen met het toestel.

- Buiten bereik van kinderen houden, dit product is geen speelgoed.

- Toestel niet blootstellen aan een warmtebron.

- Het toestel niet onderdompelen onder het water

- De soepele kabel van dit toestel mag niet worden vervangen; in geval van schade, gelieve het toestel weg te werpen.

- Indien het toestel niet meer functioneert, gelieve deze te recycleren via het containerpark.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregeld door uw verkoper laten controleren om de veiligheid te garanderen en de onderdelen in goede staat van werking te houden:

Eerste controle: 1 maand of 150 km

- Nazicht van het aanspannen van de elementen: kruk, wiel, stang, pedalen, frame, zadelklem,

- Nazicht van de werking van de overbrenging en de ondersteuning,

- Nazicht van de regeling van de remmen

- Spanning en/of centreren van de wielen.

- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

- Nazicht van de slijtageniveaus (remschoenen of remblokies, overbrenging, banden).

- Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedalen),

- Nazicht van de lichten,

- Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

- Vervanging van de overbrenging (ketting, vrijwiel, plateau).

- Vervangen van de banden.

- Controle van de slijtage van de wielen (spaken, velg)

- Spanning en/of centreren van de wiele

- Vervanging van de remschoenen of remblokjes

- Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmatig onderhouden worden, voor uw veiligheid maar ook om er de levensduur van te verlengen. Het is belangrijk om de mechanische elementen regelmatig te controleren om de versleten onderdelen of onderdelen die tekenen van slijtage vertonen, te vervangen. Voor een veilig gebruik, controleer regelmatig de staat van de remmen en de velgen.

Reiniging

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorzichtig en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze moet regelmatig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturingskabels.

Het is aangeraden om specifieke olie te gebruiken voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmatige controles

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen. Het toe te passen torsiekoppel is als volgt:

Componenten Aanbevolen koppel (NM) Bijzondere voorschriften
Pedalen op krukken	30	De schroefdraden smeren
Krukken	12-14
Trapstang	3-5
Aanspanning Stang	3-5
Remhandvat	5-7.5
Rembeugels	5-7.5
Zadel op slede	NA
Wiel	40-50

De andere torsiekoppels hangen af van de afmeting van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m., M6: 6.0 tot 7.5 N.m.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschillende onderdelen onderworpen aan slijtage zijn standaardelementen. De versleten onderdelen steeds vervangen en/of vervangen door identieke componenten die te koop zijn in de handel of bij uw verkoper.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage.

De verschillende materie en componenten kunnen op verschillende manieren reageren aan slijtage en vermoeidheid.

Als de leef cyclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fietser.

Scheuren, breuken en/of verkleuringen in zones die hoge spanningen ondergaan, tonen aan dat deze componenten hun leef cyclus hebben overschreden en vervangen moeten worden.

2) Garantie van toepassing

Wij hebben uw fiets met de groolsle zorg ontworpen en vervaardigd, en dit om u volledige tevredenheid te schenken. Echter, indien zou blijken dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciële waarborg van:

• Levenslange garantie voor het kader
• 2 jaar voor de motor.
• 1 jaar voor de onderdelen, met uitsluiting van de onderdelen onderworpen aan slijtage (banden, binnenbanden, remschoenen, handvalen, zadel, kabel).
• 2 jaar voor de lithium accu's en lader
  ( Breng uw afgedankle accu naar uw winkel, hij zal gerecycleerd worden!)

De gebruiker moet, om deze waarborg te laten gelden, het product aanbieden bij de distributeur, vergezeld van het kasticket of de aankoopfactuur.

Deze waarborg, van toepassing in het land van aankoop, dekt alle gebreken van het product die geen gewoon gebruik mogelijk maken. De gebreken tengevolge van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbevelingen van de fabrikant niet gevolgd werden, zijn niet gedekt. De waarborg dekt de gewone slijtage van onderdelen ten gevolge van het gebruik van het product niet. De garantieverlener is: contact: www.norauto.com.

De commerciële waarborg die hierboven voorzien is, beperkt de koper geenszins om zijn garantierecht uit te oefenen betreffende verborgen gebreken of niet-conformitelt, zoals voorzien is in de verschillende Europese landen. Voor meer informatie gelieve de wetgeving van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu's
Het Rood lampje van de oplader werkt niet tijdens het opladen
- Controleer of de connectoren correct aangesloten zijn.
Het Rood lampje van de oplader wordt niet groen
- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen.
Het Rood lampje van de oplader wordt onmiddellijk groen
- Controleer of de accu volledig opgeladen is.
-De zekeringen zijndoorgeslagen.
Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller (T3.15A/250V).

Foutcode	Oorzaak
05H	Trappersensorfout
06H	Bescherming lage spanning
07H	Bescherming overspanning
08H	Defecte hall-effect sensor
09H	Motorfasefout
10H	Oververhitting controller
11H	Probleem temperatuursensor controller
12H	Defect stroomsterktesensor
13H	Defect accutemperatuursensor
14H	Defect motortemperatuursensor
21H	Defect motorsnelheidssensor
22H	Defect BMS batterij
23H	Defect verlichting
24H	Defect verlichtingssensor
30H	Communicatiefout

SPEED 07h PAS Trip 00028.2 Km

Bijlage: technische specificaties Sporty 655

Maximale draaglast		130 kg (gebruiker + last + fiets)
Maximale snelheid met ondersteuning < 25km/u
Autonomie 40-60km
Aandrijving	Elektrische motor	DC Brushless
	Maximaal vermogen	250W
	Spanning	36V
Accu	Type	Lithium
	Spanning 36V
	Capaciteit 11Ah
	Gewicht 3kg
	Oplaadlijd	4-5h
	Aantal cycli 500-800
Oplader	Specificaties	Ingangsspanning 230V
		Uitgangsspanning 42V
Totaal gewicht van de fiets		22Kg
Afmetingen van de fiets		180 x 62cm
Afmeting banden		27,5" x 2,10

ES
