GEBRUIKSAANWIJZING CNS 175 U STIEBEL ELTRON

Gebruiks- en installmentaanwijzing

Espanol

Convector mural

Nederlands bladzijde 14 - 16

1. Gebruiksaanwijzing 14

1.1 Toestelbeschrijving
1.2 Bediening
1.3 Veiligheidsaanwijzingen
1.4 Verzorgung en onderhoud

1. Montageaanwijzing 15

2.1 Opbouw van het toestel
2.2 Voorschriften en bepalingen

2.3 Montage

2.4 Elektrische aansluiting
2.5 Overdracht

Het belangrijkste in het kort

1 AAN/UIT-schakelaar
2 Temperatuarkeuzeknop
3 Vergrendelpen

Het gebruik van elektrische apparaten dient altijd gepaard te gaan met de nodige voorzichtigheid, om een möglich risico van brand, elektrische schokken of letsel uit te sluiten. Daarom mag het toestel uitsluitend worden gebruikt zoals beschren in deze gebruiksaanwijzing. leder gebruik dat afwikt van de aanbevelingen van de fabrikant kan schade of letsel veroorzaken.

De juiste afstemming tussen de warmtebe hoefte in de ruimte en de verwarmingscapaciteit van het toestel dient in acht te worden genomen.

Vór het gebruik van het toestel dient de volledige gebruiksaaanwijzing te worden gelezen en de hierin opgenomen aanwijzingen betreffende de juiste omgang met het toestel in acht te worden genomen.

Deze gebruiksaanwijizing dient zorgvuldig te worden bewaard en aan een eventuele neue eigenaar te worden overhandig. Bij eventuele reparatiewerkzaamheden dient een installmenter te worden geradpleegd.

1.1 Toestelbeschrijving

De CNS is een elektrisch-direct verwarmingsstoestel dat uitsluitend is bestemd voor wandmontage. Het is bijvoorbeeld geschikt als complete verwarming in badkamers of als overgangsverwaming voor Kleinere ruimtenzoals hobbykamers en logeerkamers.

Serie CNS-S

Na bevestiging aan de wand en elektrische aansluiting door middel van een netsaansluitleiding is het toestelkaar voor gebruik.

Serie CNS-U

Na bevestiging aan de wand en elektrische aansluiting door middel van een vaste aansluiting via een wisselstroomnet (landelijk voorschriften in acht nemen) is het toestel maar voor gebruik.

Werking van het toestel

De lucht in de convector wordt door een verwarmingselement verwamnd en stroomt doordatuurlijke convectie via het luchtuitlaatrooster (4) naar buiten. Door de openingsen

aan de onderzijde van het toestel stroomkoele luckt maar binnen.

Veiligheidsvoorzieening

De convector is voorzien van een veiligheids-temperatuumegelaar (STR), die het toestel bij oververhitting uitschakelt. Nadat de oorzaak (bijv. afgedekt luchtuitlaat- of luchtinaatrooster) is verholpen, worden het toestel na een afkoelingstijd van enkele minuteseer in bedrij gesteld.

1.2 Bediening

Via schakelaar (1) aan de rechterzijde van het toestel kan de convector worden in- of uitgeschakeld. De gewenste ruimteterperatureuur kan met de temperatuurkeuzeknop (2) traploos worden ingesteld tussen ca. +6^ en ca. +30^ . Zodra de ingestelse ruimteterperatureu is bereikt, worden deze door herhaaldelijk verwarmen constant op de ingestelse waarde gehonden (de verwamingscapaciteit van het toestel要去 hierbij ten minste overeenkomen met de warmtebehoefte in de ruimte).

Wanner Meerere verwarmingtoestellen in een ruimte aanwezig bijn, kan de instelling via de temperatuurkeuzeknop voor elk toestel verschillend bijn.

Om bij een geopend venster een te hoog stroomverbruik te voorkomen, moet het toestel gedurende het ventileren via schakelaar (1) worden uittgeschakeld.

Vorstbeveilingig

Wanner het toestel in de vorstvrij-stand moet worden gebruikt, dient de temperatuurkeuzeknop (2) volledig maar rechts te worden gedraaid. In deze stand schakelt de temperatuurregelaar de verwaming automatisch in wanner de ruimtetemperatuur zakt tot ca. 6^

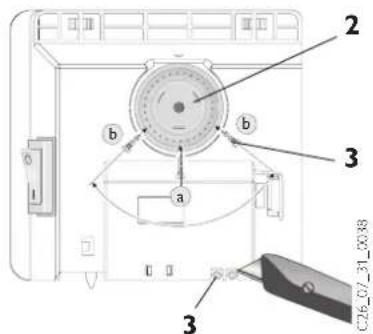

Begrenzing van de temperatuurrege- laar

Met de beiden pennen (3) aan deincerzijde van het schakelhuis kan de temperatuurrege- laar in een bepaalde instelling worden vastge- zet of kan het temperatuurinstelbereik worden begrensd.

Voor het vastzetten op een gewenste temperaatur dient stift a in het tegenoverliggende gat te worden gestoken.

Bij een begrenzing van het temperatuurinstelbereik moeten de minimum- en maximumwaarde via de keuzeknop worden ingesteld en

telkens door hetplaatsen van stift b in een enigszins excentrische geplaatst gegenoverliggend gat worden gemarkeerd.

1.2.1 Externe ruimtetemperatuurregelaar

Het toestel kan desgewenst met een in de handel verkrijgbare externe ruimtetemperataurregelaar worden bediend.

Hierbij moet de temperatuurkeuzeknop (2) volledig maar rechts (MAX) worden gedraaid. De ruimtetelemperatureuuregelaar moet zo ver mogelijk van het toestel en op een hoogte van ten minste1,5 m worden aangebracht.

1.2.2 Buiten bedrijf stellen

Voor het buiten bedrijf stellen van het toestel moet de schakelaar in de stand UIT worden gezet en moet het netsnoeruit de wandcontactdoos worden verwijderd (stekker Niet aan de kabeluit de contactdoos trekken).

1.3 Veiligheidsaanwijzingen

Het toestel mag Niet worden gebruikt:

in ruimten die als gevolg van de aanwezigheid van chemicalien, stof, gassen of dampen brand- of explosiegevaarlijk zichn;
- in de onmiddelijkne nabijheid van leidingen of opslagvoorzieningen die brandbare of explosieve stoffen voeren of bevatten;
- wonneer de minimumaufstanden tot aan-grenzende objectoppervlakken Niet in acht worden genomen.

• De montage (elektrische installment) alsmede de eerste inbedrijname en het onderhoud van dit toestel mogen uitsluitend door een erkend installerateur overeenkomstig deze gebruiksaanwijzing worden uitgevoerd.
• Het toestel mag in geen geval worden gelebruikt wanneser in de opstelruimte werkzaamheden zoals het aanbrengen, slijpen, verzegelen, reinigen met benzine en onderhoud (spray, boenwas) van vloeren en dergelijke worden uitgevoerd.
• Het oppervlak van de toestelbehuzing en de uitsromende lucht wordenijdens het gebruik heet (meer dan 80^ ). Er is verbrandingsgevaar!
  Houdkleine kinderen uit de buurt van het toestel!
• Er mogen geen voorwerpen op het toestel worden gelegd, er tegenaan worden geplaatst ofussen het verwarmingstoestelen de wand worden aangebracht (bijv. voor het drogen van was).

Ook mogen in de onmiddelijke omgeving van het toestel geen brandbare, ontv lambare of warmte-isolerende voorwerpen of stoffen, zoals was,dekens,tijdschriften,blikken met boenwas of benzine,spuitbussen etc. worden gelegd.Ontbrandingsgevaar!

Om oververhitting van het verwarmingstoestel te voorkomen, mag het

toestel nicht worden afgedekt.

A Voor diverse soorten voorwerpen, bijv. meubels, gordijnen en textiel of andere brandbare of Niet-brandbare materialen要去en de volgende minimumafstanden tot het toestel in acht worden genomen: tot het luchtuitlaatrooster 500mm tot de zijkanten van het toestel 100mm tot de bovenzijde van het toestel 150mm tot de onderzijde van het toestel 100mm tot dechterwand van het toestel 26mm

De warme lucht moet ongehinderd kunnenuitstromen!

• Het toestel mag nicht als standverwaming worden gebrukt.

• Niet op het toestel gaan staan!

• Er mogen geen wijzigingen aan het toestel worden aangebracht.
• Het toestel mag nooit zonder toezicht in bedrijf worden gelaten.
  Bij gebruik van het toestel in aanwezigheid van kinderen, gehandicabte Personen of dieren要去 extra voorzichtig worden gehandeld. Kans op letsel!
• Wonneer een onderdeel van het toestel beschadigd is, het toestel geallen is of als er spreke is van een storing, mag het toestel Niet in bednijf worden genomen.

1.4 Verzorging en onderhoud

Wanner enigszins bruine verkleuringen op de behuizing van het toestel zichtaar worden,

dienen deze zo snel möglichk met een vochtige doek en heet water met zeepsop te worden verwijderd.

Het toestel dient in koude toestand met de gebruikelijke middelen te worden gereinigd. Schuurmiddelen en bijtende reinigingsmidden dienen te worden vermeden.

Er mag geen vocht het toestel binnendringen. Er mag geen reinigingsspray in de luchtspelen worden gespoten.

Bij regelmatig onderhoud adviseren wij ook de controle- en regelvoorzieningen te lately controlleren. Uiterlijk 10aar na de eerste inbedrijfname moeten veiligheids-, controle- en regelvoorzieningen door de installmenter worden gecontroleerd.

Wat te doe nsals...?

• het toestel nicht warm wordt?

Controller of ...

... de AAN/UIT-schakelaar is ingeschakeld.

in uw zekeringskast de desbeteffende zekering is ingeschakeld en of de installmenta automaat is gedeactiveerd.

Hef deoorzaak op!

Mocht het verwarmingstoestel daarna nog Niet warm worden, dient u een installmenter te raadplegen!

• het toestel vanzelf uitschakelt?

Controleer of het toestel is afgedekt, zodat oververhitting kan worden veroorzaakt (bijv. afgedekt luchtuitlaat- of luchtinaatrooster).

Hef deoorzaak op!

Mocht het toestel na een afkoelingstijd van enkele Minutes nog Niet warm worden, dient u een installmenter

• contact要去cken opgenomen met de storingsdienst?

Lees het type (Typ) en het nummer (Nr.) af van het typeplaatje (8) op het toestel en geef deze door aan de servicedienst!

Typ:CNS

2. Montageaanwijzing alleen voor de installmenteur

Opstelling en elektrische aansluiting dienen door een installment met inachtneming van deze montageaanwijzing te worden uitgevoerd.

Haal het toestel en eventuele toebehoren pas in de opstellingsruimte uit de verpakking. Let hierbij op de verpakkingsbijlage!

Let er bij het uitpakken op dat er geen toebehoren in het verpakkingsmateriaal awhileblijven.

2.1 Opbouw van het toestel

4 Wameluchtuitlaatrooster
5 Wandhoulder
6 Aanslagbout
7 Netsnoer
8 Typeplaatje

2.2 Voorschriften en bepalingen

Het toestel mag nicht worden gebruikt:

in ruimten die als gevolg van de aanwezigheid van chemicalien, stof, gassen of dampen brand- of explosiegevaarlijk zich;
- in de onmiddelijke nabijheid van leidingen of opslagvoorzieningen die brandbare of explosieve stoffen voeren of bevatten;

• wonneer de minimumafstanden tot aan-grenzende objectoppervlakken nicht in acht worden genomen.

In werkplaatsen of andere ruimten waar verbrandingsgassen, olie- of benzinegeur etc. optreden of waar met oplosmiddelen of chemicalien worden gewerkt, hunnen langdurige stankoverlast en eventuele verontreiniig ing optreden.

• Het toestel maguitsluitend worden aangebracht op een verticale wand die tot ten minste 80^ temperatuurbestendig is.
• Minimumafstanden tot aangrenzende objec-toppervlakken dieren in ache te worden gehonden.
• Alle elektrische aansluit- en installmentgewerkzamheden dieren te worden uitgevoerd conform de VDE-bepalingen (0100), devoorschriften van het verantwoordelijkke energiebedrijf, alsmede de desbetreffende landelijk je regionale voorschriften.
• Het toestel mag Niet onmiddelijk onder een wandcontactdoos worden aangebracht.
• Wanner het toestel vast aan het wisselstroomnet moet worden aangesloten, moet het met een contact afstand van ten minste 3mm doppelpolig van het net+kennen wor

den losgekoppeld. Hiertoe konnen relais, installatie automaat, zekeringen etc. worden gebruikt.

Installatie via een vast aangebrachte aansluitkabel is Niet toegestaan.

• Het typeplaatje van het toestel moet in alotgenomen worden! De aangegeven spanningmoet met de netspanning overeenkomen.
• Bij de installmentie van het verwarmingstoestel in ruimten met badkuip en/of douche要去 de beveiliging worden uitgevoerd conform VDE 0100 deel 701, in overeenstemming met de geevens op het typeplaatje van het toestel.
• Het toestel moet zodanig worden aangebracht, dat schakel- en regelvoorzieningen Niet kennen worden aangeraakt door een person die zich in de badkuip of onder de douche bevindt.
• De netaansluitleiding mag uitsluitend dooreen installateur worden verrangen doororiginele Stiebel Eltron reserveonderdelen.

2.3 Montage

2.3.1 Montage van de wandhoude

De wandhouser kan ook als montagemal worden gezebruikt en zorgt hierbij voor de no-

dige afstand tot de vloer: Om het toestel te bevestigen, gaat u als volgt te werk;

I Plaats de op het middelpunt gerichte wandhouser (5) horizontal op de vloer, en marker de met a en b aangeduide borin gen op de montagewand;
II Til de wandhouser omhoog, zodat de boringen b in de wandhouser zich ter hoogte van de zojuist aangebrachte markeringen op de montagewand bevinden;
Markee boringen c en d van de wandhouder op de montagewand;
Boor gaten bij alle vier de markingsen en bevestig de wandhouder met geschikte bevestigingsmaterialen afhankelijk van het type wand (schroeven, pluggen). Met behulp van

de verticale langgaten kan de wandhouser worden teruggeplaatst wanneer het geheel tijdens het boren verschuift.

2.3.2 Toestelmontage C

De convector dient met de bevestigingsgleuven aan de achterzijde van het toestel tegelijkkertijd op de vier strips van de wandhouderte woorden gehangen en ter vergrendeling te worden aangedrukt. Daarna dient de aanslagbout (6) van de wandhousercht som tot aan de aanslag te worden gedraaid, zodat de bevestiging worden geborgd.

Om de convector te demonteren要去 het toestel na het losdraien van de aanslagbout enigszins worden opgetild enervoigens maar voren toe van de houder worden afgenomen.

2.4 Elektrische aansluiting

Het toestel mag uitsluitend worden aangeslo- ten op wisselstroom 230V 50Hz

Voor de aansluiting moet op een afstand van ten minste 10 cm van de zijkant van het verwarmingstoestel een wandcontactdoos worden aangebracht.

2.5 Overdracht

Leg de gebruiker de functies van het toesteluit. Wijs met name op de veiligheidsaanwijzingen.

Overhandig de gebruiks-en montageaanwij- zing aan de gebruiker.

Technische gegevens

Type CNS 50 S CNS 75	S CNS 100	S CNS 125	S CNS 150	S CNS 175	S CNS 200	S CNS 250	S CNS 300	S
Hoopte mm 450
Breedte mm 370 445 445 5	90 590 740	740 890 1040
Diepte mm met wandhouser	78
	met
Maat A mm 121 195 195 3	43 343 491	191 639 787
Gewicht kg	3,0	4,2	4,2	5,6	5,6	7,0	7,0	8,4	9,8
Aansluiting	1/N ~ 230 V 50 Hz
Vermogen kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
Temperatuur instelbereik °C	ca. 6 tot 30
Vorstbeveiliging °C	ca. 6
Beschemingsklasse	II
Veilgheidsnorm	IP 24, spatwaterdicht
Goedkeuringen	zie typeplaatje op toestel

3. Milieu en recycling

Recycling van oude toestellen

Toestellen met dit kenmerk horen nicht\ thuis in de vuilnisbak en+zijn apart in te\ zamelen en te recyclen.

De recycling van oude toestellen moet steeds vakkundig en volgens de ter plaatse geldende voorschriften en wetgeving plaats vinden.

4. Garantie

Aanssprak op garantie besteht uitsluitend in het land waar het toestel gekocht is. U dient zich te wenden tot de vestiging van Stiebel Eltron of de importeur hiervan in het betreffende land.

De montage, de electrische installmentie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.

De fabrikant is nicht aansprakelijk voor defecte toestellen, welke Niet volgens de bijgelerverde gebruks -en montageaanwijzing zijn aangesloten of worden gebruikt.
