GEBRUIKSAANWIJZING Riva dwt-Zelte

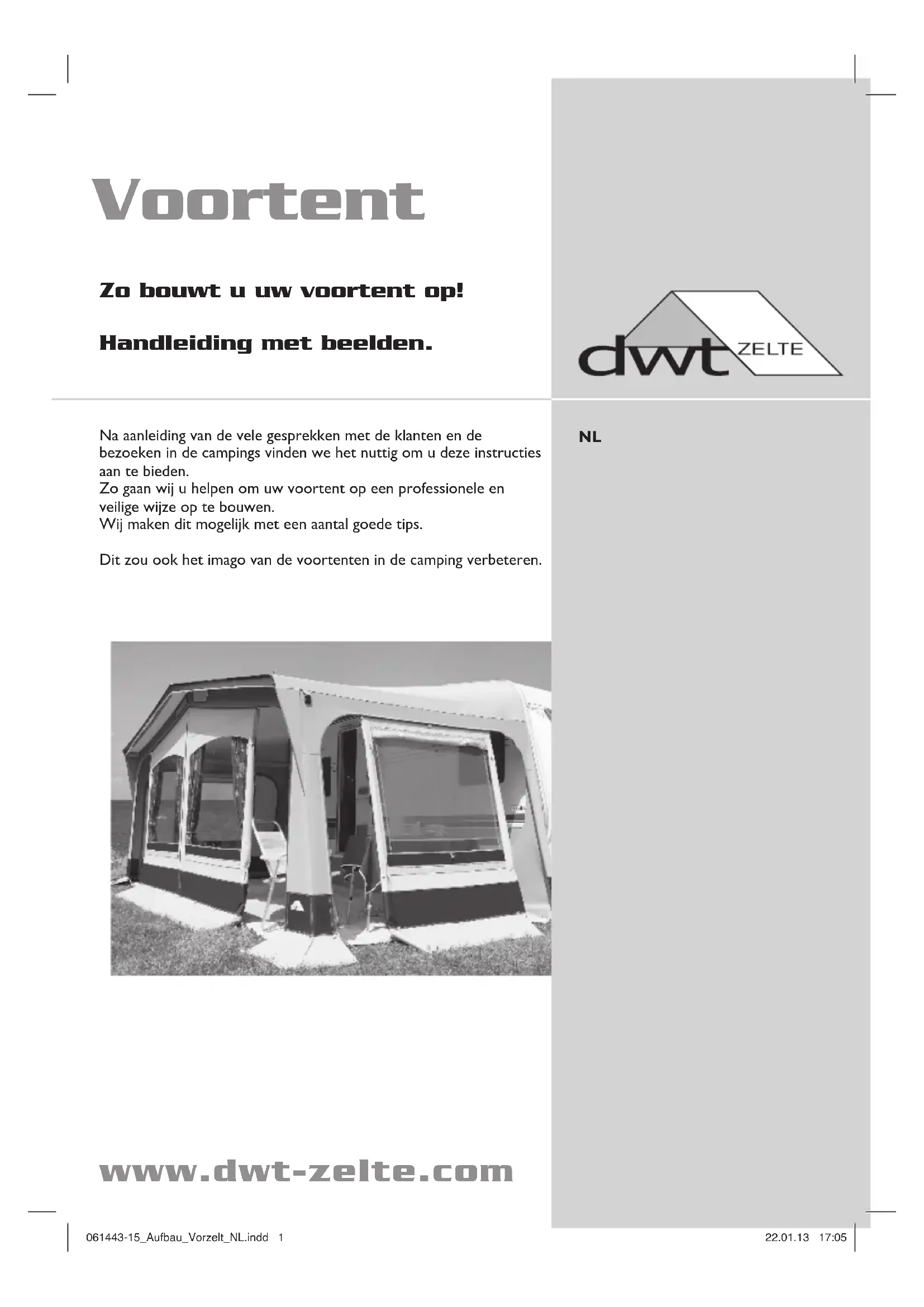

Zo bouwt u uw voortent op!

Handleiding met beelden.

Na aanleiding van de vele gesprekken met de klanten en de bezoeken in de campings vinden we het nuttig om u deze instructies aan te bieden.

Zo gaan wij u helpen om uw voortent op een professionele en veilige wijze op te bouwen.

Wij maken dit mogelijk met een aantal goede tips.

Dit zou ook het imago van de voortenten in de camping verbeteren.

Lees aandachtig de handleiding vooraleer u aan de opbouw begint. Leg een grondzeil of een bescherming op de grond om schade aan de tent te voorkomen. Stel de stokken van het frame eerst samen (schroeven, klemmen ..) Leg de hoeken, het midden en de nokstokken op de grond op hun voorbepaalde plaats. Deze elementen mogen nog niet verbonden zijn. Laat momenteel alle andere stukken opzij, ze zullen maar op het einde van de plaatsing dienen.

Reinig het voortentprofi el van uw caravan, spuit eventueel silicone in spray. Let er goed op dat er geen scherpe of puntige randen aan uw profi el zijn!

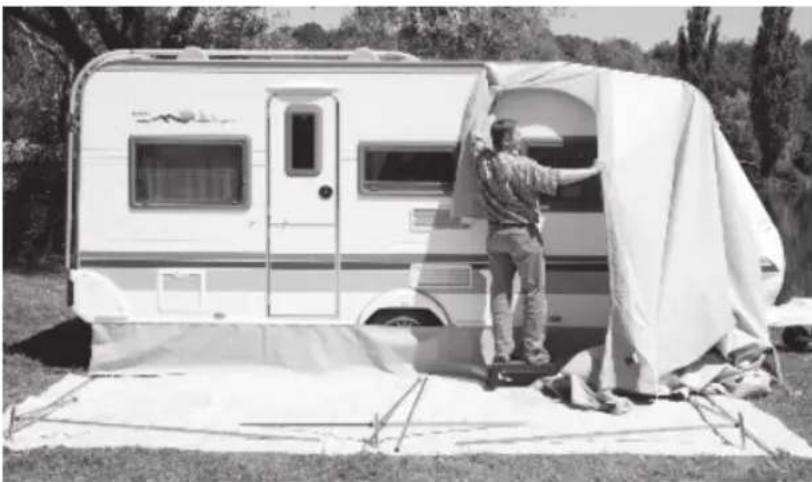

Schuif de pees van de tent in het profi el.

Voor de woonwagens met een aerodynamische voorkant raden wij u aan om de voorgenaide driehoek te gebruiken. ( rechtse zijkant van de tent ) Deze driehoek zal de wand loodrecht op de caravan plaatsen en het gebruik van een uitbouw mogelijk maken.

- Span onmiddellijk iedere schroef of ander spansysteem vast (dls, power grip) om schade en ongelukken door vallende stokken te voorkomen. Span al een beetje alle stokken op zodat de tent stabiel blijft gedurende de plaatsing (niet volledig spannen)

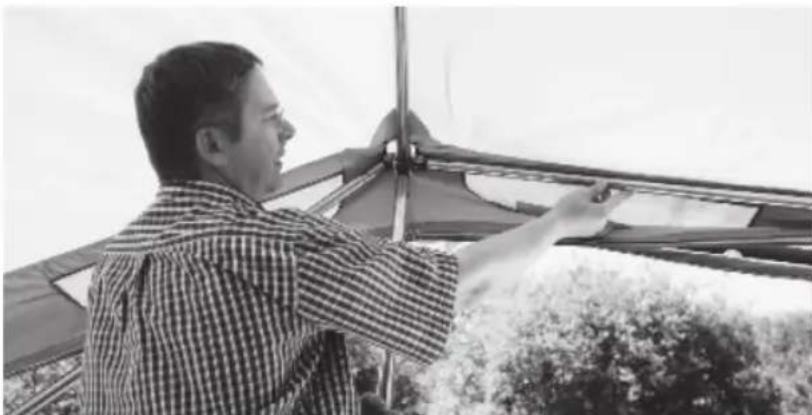

Belangrijk :

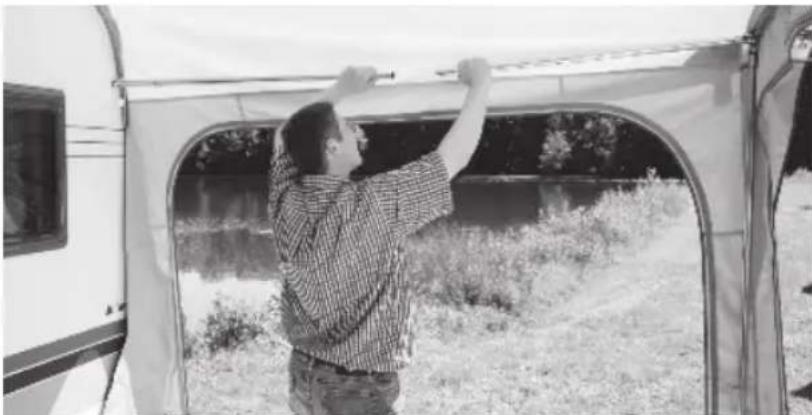

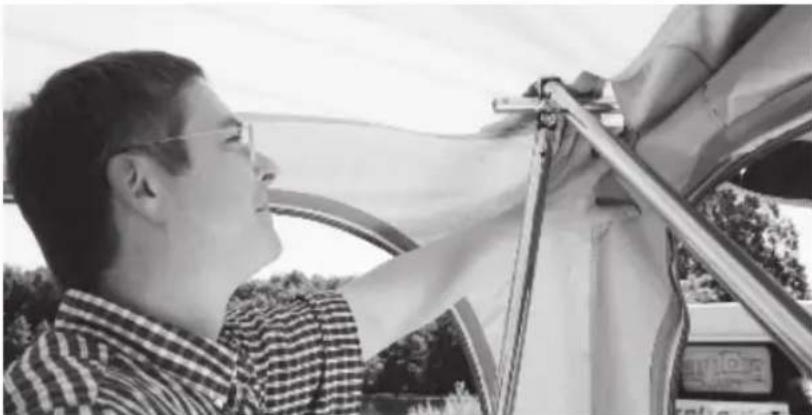

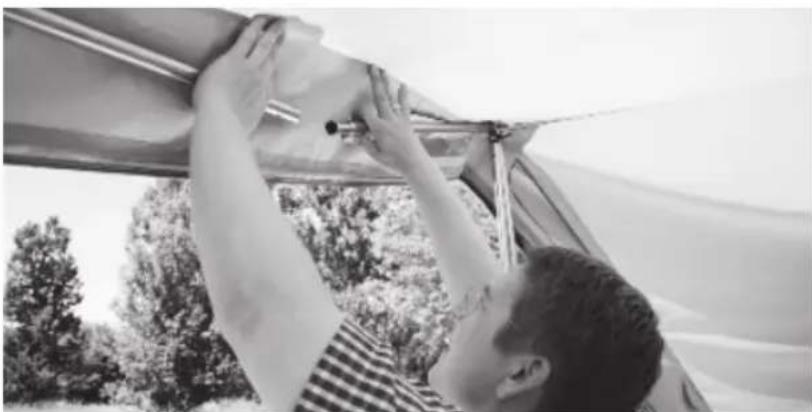

- Opdat de schroeven van de nokstokken niet tegen de caravan zouden botsen ( bij de afbraak of bij de opbouw ) is het aangeraden om die elementen horizontaal te plaatsen ( dat is ook nodig in geval van gebruik van een binnenhemel ) - Schroef steeds eerst de klemmen van de bijkomende buizen aan de voorkant van het frame en hang ze dan pas aan de caravan om zo de lengte te bepalen.

www.dwt-zelte.com

Haak de centrale nokstok in het oog of in de Vario clip, verbind de stok met de centrale voet. Bepaal voorlopig de diepte en de hoogte van het middelpunt.

Wij raden u ten zeerste aan om gedurende de plaatsing de stabiliteit van de tent te verzekeren. Met behulp van de de scheerlijnen of de stormbanden kan u de wind tegenwerken.

Plaats nu één van de twee hoeken.

Haak nu een nokstok van een hoek in het oog of in de Vario clip, verbind de stok met de hoek en span deze lichtjes op. Span de schroeven vast.

Verbind de hoek met de centrale voet. Regel de breedte van de voorkant, en span de schroeven aan.

www.dwt-zelte.com

Voortent

Herhaal deze stappen voor de tweede hoek.

Schuif de drie kleine stokken ( met punt door het oogje ) in. Let er op dat deze stukken goed en precies gespannen zijn, Dit gaat er voor zorgen dat heel de voortent correct gespannen wordt. Dat is enkel doenbaar als het binnenframe ongespannen is.

Let op!

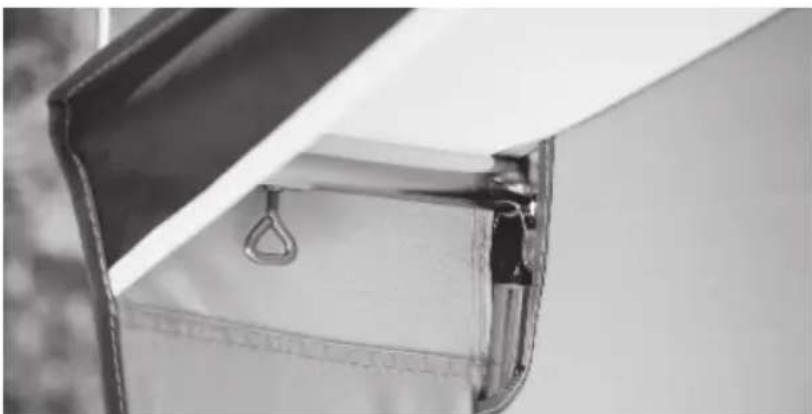

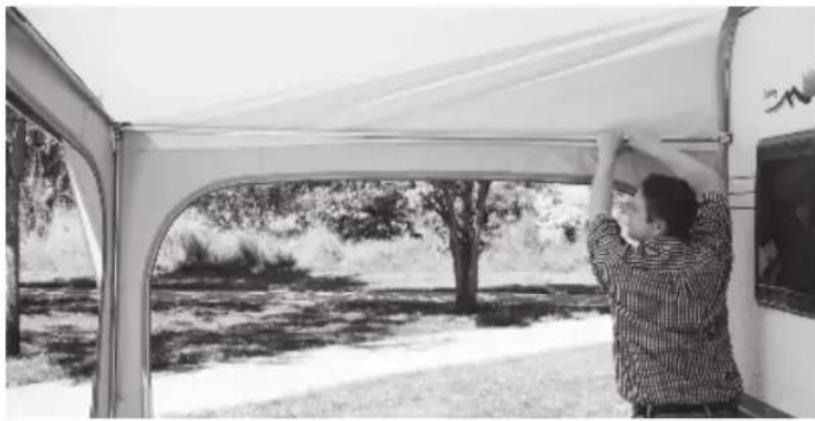

Indien u extra petluifelstokken heeft, moet u die nu plaatsen door de hoeken met de middenvoet te verbinden.

Voor dat u naar de volgende stap gaat, verzeker u dat de tent horizontaal staat en symmetrisch verdeeld is op de caravan (links – rechts). De ritsen moeten horizontaal of verticaal zijn, dit is het enige zichtbare punt om de plaatsing van de voortent te controleren.

Rits de zijkanten in.

Rits de voorkant in.

De spanning van het frame zal het definitief aspect van de voortent sterk bepalen, daarom is het van groot belang dat u hiervoor de nodige tijd neemt. Vergelijk uw werk met onze foto's.

Span de nokstokken en de voorkant niet in één keer met volle kracht aan maar werk in meerdere maar gelijke stappen opdat de symmetrie van de tent behouden wordt. Let op de positie van de twee hoeken en het midden in de openingen van de tent. Zie volgende foto's.

De hoek van het frame is perfect op zijn plaats in de hoek van het doek en tegen de naad van het dak. De stokken van de voorkant en die van het dak zijn ideaal en gelijk gespannen en de stok van de petluifel komt perfect uit ook.

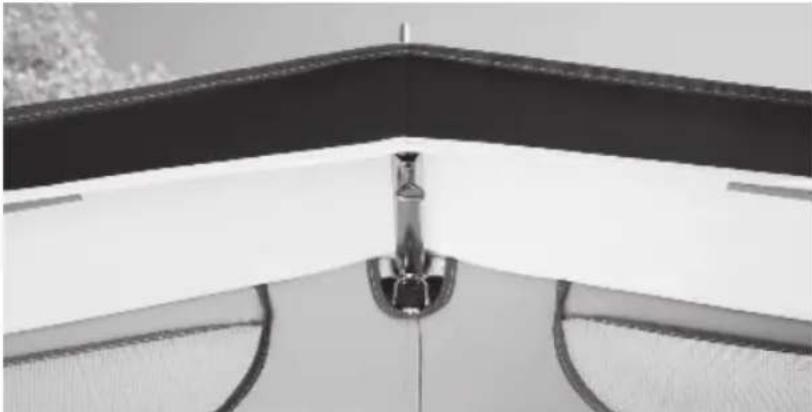

Het midden van het frame staat in het centrum van de opening van het doek.

Dit is héél belangrijk voor de spanning van de Voorkant en de petluifel.

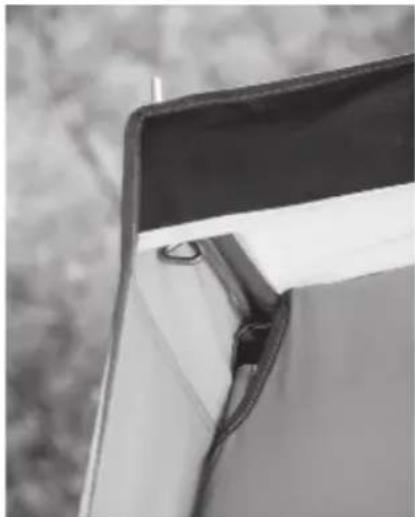

Fout!

Het midden van het frame staat niet in het midden van de opening, het goed spannen van het doek is hierdoor ONMOGELIJK!

Fout!

de nokstok is te hard aangespannen en de kleine stok van de petluifel niet genoeg! De naden van het dak zijn niet op hun plaats en de petluifel is zo niet goed gespannen.

U moet de stokken weer los doen en ze weer stok per stok aanspannen.

De dakstokken van de beide zijkanten zijn evenwijdig aan de naden van het dak en de zijkanten, dit maakt het juist opspannen van het dak mogelijk. Deze opmerking telt niet voor de voortenten met een gebogen voorkant. In dit geval moeten die stokken hoger tegen de caravan komen.

Fout!

De nokstok is niet evenwijdig met de naden en is veel te hoog tegen de caravan. Hierdoor kan het dak en het windscherm nooit gespannen worden.

Hoeknaad Hoekvoet

Let op :

• als de bevestigingen van de rekkers niet aan de voortent genaaid zijn, dan moet u nu die haken op de pees schuiven.
• Sluit alle ritsen voor het begin van de spanning op de grond
• Begin met de twee hoeken van de voortent tegen de caravan te spannen.

Sluit alle ritsen ! Span de rekkers van beide hoeken tegen de caravan aan. ( vooren achterkant ) Trek vervolgens de hoekvoeten precies in de naden waar de voor- en zijkant samenkomen. Maak het goed vast met een meegeleverde rekker en haring. Het feit dat de voet juist geplaatst is gaat EN de voorkant EN de zijkant opspannen. Herhaal deze stap voor de andere hoek.

Let op!

Duw de haringen gedeeltelijk in de grond voordat u het aan de rekker bindt. Zo wordt er vermeden dat de naden (die de rekkers vasthouden) meerdere slagen ondergaan.

Juist!

De naad van de hoek ( voor- en zijkant ) volgt precies de hoekvoet. Dit is de enige manier om de tent zonder plooien op te spannen.

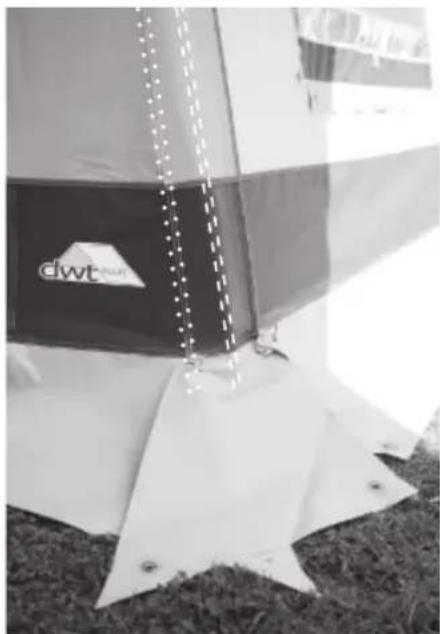

fout!

De verticale naden volgen de hoekvoet niet ! De kanten zijn niet gespannen.

Indien een rits niet gebruikt wordt moeten de rekkers links en rechts van deze rits gekruist worden om de ritssluiting goed dicht te houden.

De voorkant en zijn hoeken zijn op een rij. De zijkanten zijn loodrecht op de caravan. De petluifel is gespannen.

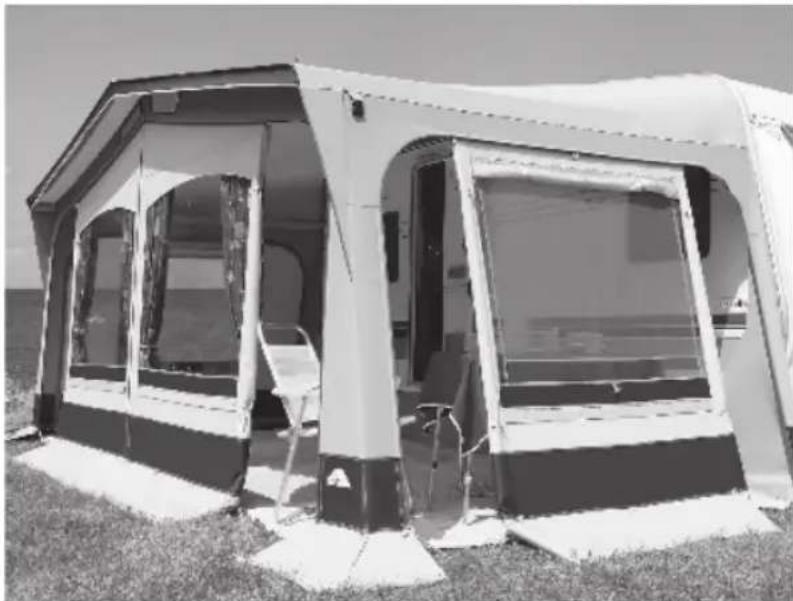

Zo ziet uw voortent er uit, als onze tips opgevolgd worden. Hoe beter uw tent geplaatst is des te beter hij tegen wind en regen kan en des te mooier zal zijn.

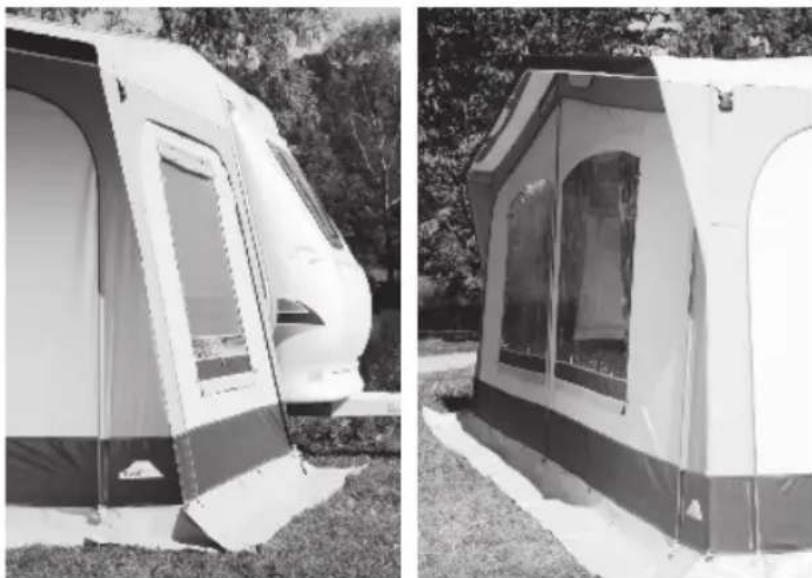

Fout!

De foto's spreken van zelf! Op dit beeld Is er een duidelijk gevaar bij wind of/en bij regen. Vergeet nooit dat een uitgerokken doek, door het gewicht van water, nooit zijn originele staat terug vindt. Het gebruik van bijkomende stokken zal hier niet meer nuttig zijn.

www.dwt-zelte.com

Voortent

De hechtingen van de gordijnen plaatsen zich rechtstreeks op de gordijnenband (ca 10 cm van elkaar) en schuiven op de pees genaaid boven de vensters

de lu

Juist :

Plaats de bijkomende dakstokken aan de voorziene plaats waar een versterking genaaid is.

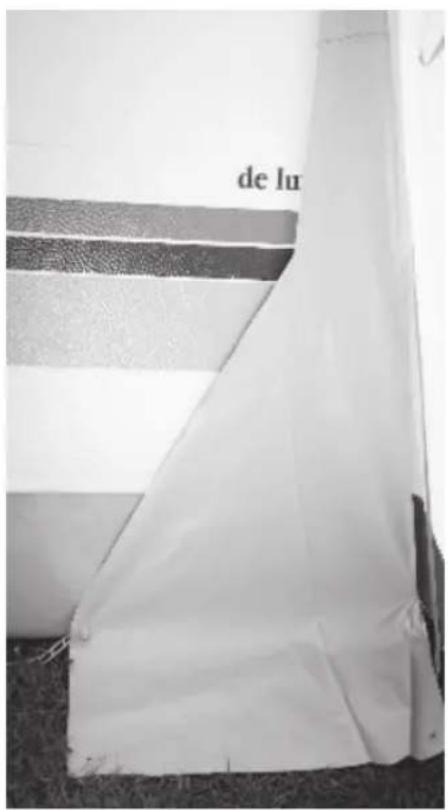

Fixeer daarna de driehoeken tegen de caravan voor- en achteraan om een dichtheid tussen de tent en de caravan te bekomen.

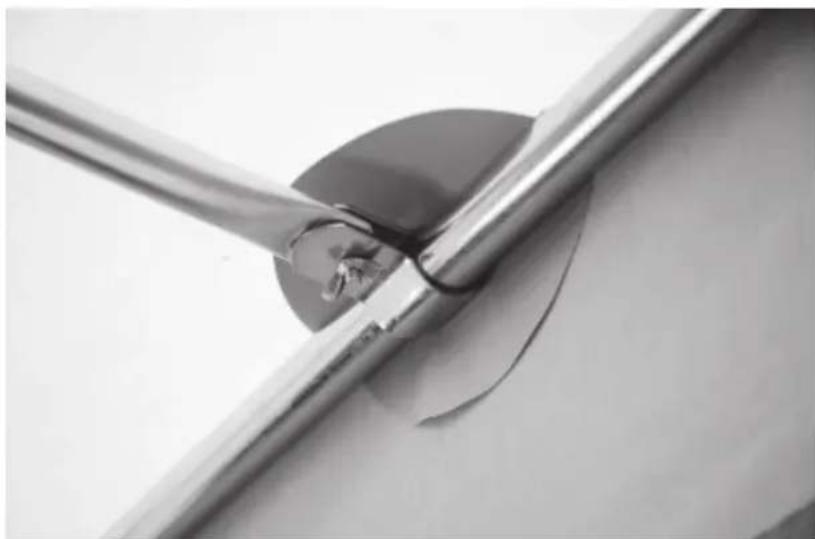

De bijgeleverde beschermingen worden vastgemaakt aan de buis met de klem. Deze zullen het doek beschermen tegen de vrijvingen.

Controleer regelmatig de bevestiging deze elementen om een gevaarlijke verschuiving van de stokken te voorkomen.

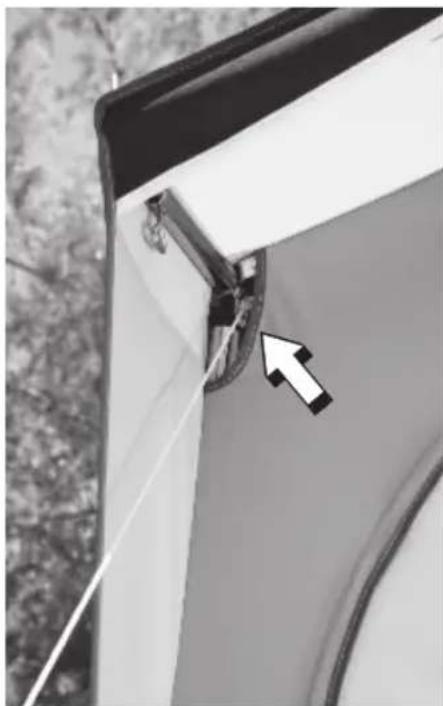

De afspankoorden geven nog meer stabiliteit aan uw voortent. Het is aangeraden deze rechtstreeks aan de hoeken en het midden van het frame vast te maken.

fout!

de koord beschadigt het doek van de voortent en vervormt de hoek.

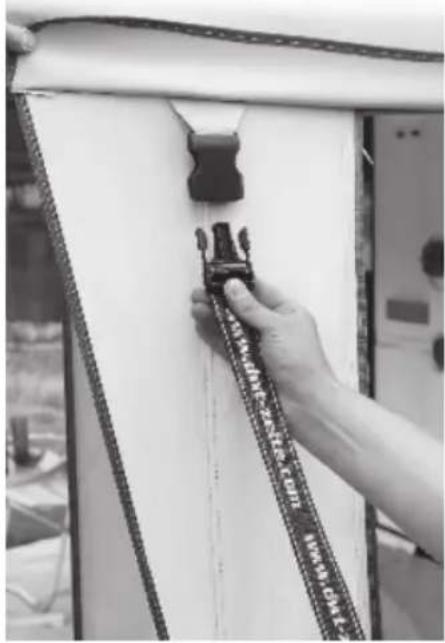

Probeer een alternatief aan de koorden, door het gebruik van onze stormbanden Plus. Onze voortenten zijn reeds enkele jaren voorzien met een hechting op de beide hoeken voor deze stormbanden. Dat zal nooit een goede bevestiging van de voortent aan de grond vervangen. Dit is enkel een bijkomende veiligheid.
