Producttype	Luifeltent voor caravan
Merk	dwt-Zelte
Model	Paradies II 240
Geschatte afmetingen	Breedte: 240 cm, Diepte: 250 cm, Hoogte: 200-250 cm (verstelbaar)
Gewicht	Ongeveer 15 kg
Materialen	Doek: gecoat polyester; Frame: aluminium
Voeding	Geen (mechanische montage)
Belangrijkste functies	Uitbreidbare beschutting voor caravan; bevestiging aan het luifelprofiel; verstelbare spanning door telescopische stangen; geïntegreerde voorste kap
Montage	Voorlopen van het frame; de bies in het profiel schuiven; geleidelijk dakstangen, hoeken en midden spannen; zijkanten en voorzijde bevestigen; het geheel stapsgewijs spannen voor symmetrie
Onderhoud en reiniging	Reinigen met zeepwater en een zachte spons; goed naspoelen; laten drogen in de open lucht voordat je het opvouwt
Veiligheid	Gebruik spansnoeren of stormbanden om te stabiliseren bij sterke wind; alle haringen vastzetten; regelmatig de aandraaiing van de schroeven controleren
Reserveonderdelen en repareerbaarheid	Extra stangen beschikbaar; antislip bescherming meegeleverd; framespanner optioneel
Algemene informatie	Handleiding beschikbaar in FR, DE, EN, NL; gerenommeerd merk voor campingluifels

Veelgestelde vragen - Paradies II 240 dwt-Zelte

Hoe het frame van de luifel correct installeren?

Begin met het voorlopen van het frame op de grond op een beschermende mat. Plaats de hoeken en het midden ongeveer op hun uiteindelijke positie. Monteer de nokstangen en de voorstangen zonder ze definitief vast te draaien. Reinig vervolgens het luifelprofiel van de caravan, spray siliconenspray, en schuif de bies van de luifel in het profiel. Gebruik voor aerodynamische caravans de driehoek die aan de rechterkant is genaaid. Draai onmiddellijk de schroeven of spansystemen vast om te voorkomen dat de stangen loskomen.

Hoe het doek correct spannen om kreukels te voorkomen?

Het spannen moet in verschillende stappen met gelijke krachten worden uitgevoerd om symmetrie te behouden. Span nooit een stang direct maximaal. Controleer of het midden van het frame precies in het centrum van de doekopening zit. De dakstang moet parallel zijn aan de daknaden. Gebruik de meegeleverde framespanner om geleidelijk aan te passen. Sluit ten slotte alle trekkoorden, bevestig de voor- en achterhoeken en trek de hoekvoet in de zij-/voorverbindingsnaad.

Wat te doen als de luifel niet horizontaal is?

Zorg ervoor voordat u verder gaat met plaatsen dat de luifel perfect horizontaal en symmetrisch ten opzichte van de caravan is. Controleer of de trekkoorden horizontaal of verticaal zijn; dit is de enige referentie om te garanderen dat de luifel recht zal zijn wanneer deze gespannen is. Als dit niet het geval is, laat dan de stangen los en begin opnieuw met spannen volgens de symmetrierichtlijnen.

Hoe de luifel aan de grond bevestigen?

Gebruik de meegeleverde haringen. Om schade aan de naden te voorkomen, begin met het indrijven van de haring voordat u de elastiek erover doet, en voltooi dan het indrijven. Zorg ervoor dat de hoeknaad precies de voet van de luifel volgt voor een kreukvrije spanning.

Hoe de stormbanden gebruiken?

De stormbanden Plus zijn een extra veiligheid. Bevestig ze direct op de hoeken en het midden van het frame, zonder het doek te beschadigen. Ze vervangen geen correcte grondbevestiging. De luifel is ontworpen voor hun bevestiging.

Hoe de luifel reinigen en onderhouden?

Reinig het doek met zeepwater en een zachte spons, spoel overvloedig met schoon water en laat het aan de lucht drogen voordat u het opvouwt. Vermijd schurende producten. Controleer regelmatig de aandraaiing van schroeven en klemmen om gevaarlijk verschuiven te voorkomen.

Wat te doen bij sterke wind tijdens de montage?

Gebruik onmiddellijk de spansnoeren of veiligheidsbanden om het frame te stabiliseren tegen windstoten. Bevestig de voor- en achterhoeken zo snel mogelijk aan de grond. Een doek dat slecht is gespannen door de wind kan scheuren of zijn vorm verliezen.

Hoe de extra stangen van de kap installeren?

Plaats de drie kleine stangen van de voorste kap en zorg dat ze perfect gespannen zijn. Verbind ze met de hoeken en het midden. Zorg ervoor dat de voorzijde niet boven het frame uitkomt maar voldoende gespannen is. Als u extra stangen heeft, verbind dan de twee hoeken met het midden voordat u verdergaat.

Hoe de binnengordijnen bevestigen?

De gordijnbevestigingen worden direct op de stang geplaatst met ongeveer 10 cm tussenruimte. Schuif deze rolbevestigingen over de bies die boven de ramen is genaaid.

Waar vind ik reserveonderdelen of accessoires?

Neem contact op met uw dwt-Zelte dealer. Extra antislip beschermingen, extra stangen, stormbanden en framespanners zijn beschikbaar.

GEBRUIKSAANWIJZING Paradies II 240 dwt-Zelte

Zo bouwt u uw voortent op!

Handleiding met beelden.

Na aanleiding van de vele gesprekken met de klanten en de bezoeken in de campings vinden we het nuttig om u deze instructies aan te bieden.

Zo gaan wij u helpen om uw voortent op een professionele en veilige wijze op te bouwen.

Wij maken dit mogelijk met een aantal goede tips.

Dit zou ook het imago van de voortenten in de camping verbeteren.

NL

www.dwt-zelte.com

Voortent

En ... Start!

Lees aandachtig de handleiding
vooraleer u aan de
opbouw begint.
Leg een grondzeil of een bescherming
op de grond
om schade aan de tent te voorkomen.
Stel de stokken van het frame
eerst samen (schroeven, klemmen...)
Leg de hoeken, het midden en de
nokstokken op de grond op
hun voorbepaalde plaats. Deze
elementen mogen nog nicht
verbonden zijn. Laat momenteel alle
andere stukken opzij, ze zullen
maar op het einde van deplaatsing
dienen.

Reinig het voortentprofi el van uw caravan, spuit eventueel silicone in spray. Let er goed op dat er geen scherpe of suntige randen aan uw profi el zich!

Schuif de pees van de tent in het profi el.

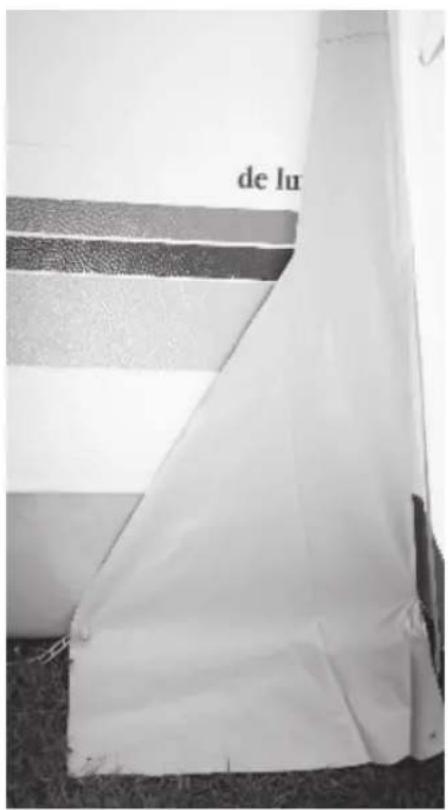

Voor de woonwagens met een aerodynamische voorkant raden wij u aan om de voorgenaarde driehoek te gebruiken. (rechtse zijkant van de tent) Deze driehoek za de wand loodrecht op de caravanplaatsen en het gebruik van een uitbouw möglich make.

Let top!

• Span onmiddelijk iedere schroef of ander spansystem vast ( dls , power grip ) om schade en ongelukken door vallende stokken te voorkomen. Span al een beetje alle stokken op zodat de tent stabel blijft gedurende de plaatsing ( Niet volledig spannen )

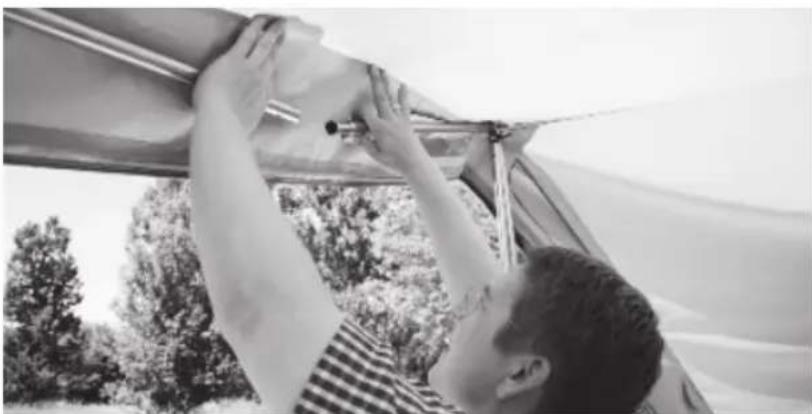

Belangrijk :

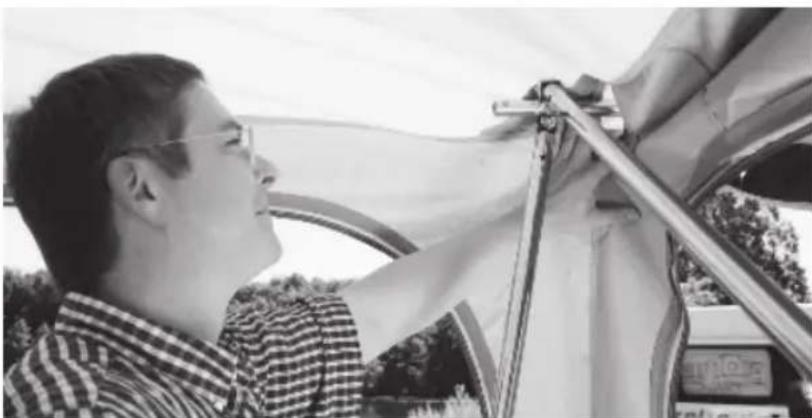

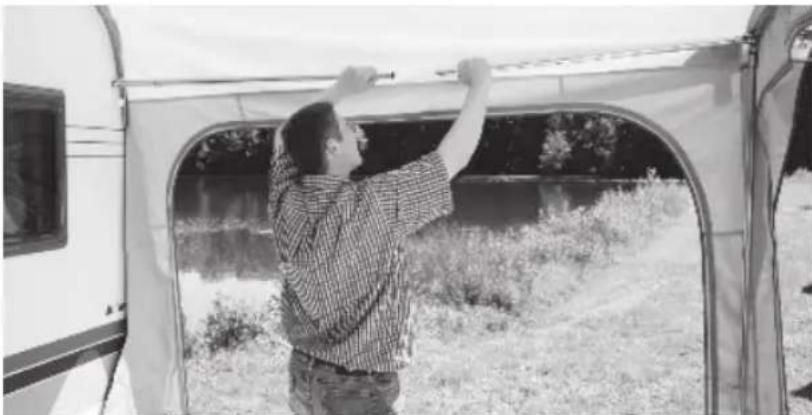

Opdat de schroeven van de nokstokken Niet gegen de caravan zouden botsen ( bij de afbraak of bij de opbouw) is het aangeraden om die elementen horizontal te plaatsen ( dat is ook nodig in geval van gebruik van een binnenhemel )
- Schroef steeds eerst de klemmen van de bijkomende buizen aan de voorkant van het frame en hang ze dan pas aan de caravan om zo de lenghte te bepalen.

www.dwt-zelte.com

www.dwt-zelte.com

Haak de centrale nokstok in het oog of in de Vario clip, verbind de stok met de centrale voet. Bepaal voorlopig dieiepte en de hoogte van het middelpunt.

Wij raden u ten zeerste aan om gedurende deplaatsing de stabiliteit van de tent te verzekeren. Met behulp van de descheerlijnen of de stormbanden kan u de wind gegenwerken.

Plaats nu een van de twee hoeken.

Haak nu een nokstok van een hoek in het oog of in de Vario clip, verbind de stok met de hoek en span deze Lichtjes op. Span de schroeven vast.

Verbind de hoek met de centrale voet. Regel de bredte van de voorkant, en span de schroeven aan.

Voortent

Herhaal deze stappen voor de tweeede hoek.

Schuif de drie kleine stokken ( met punt door het oogje) in. Let er op dat deze stukken goed en precies gespannen zijn, Dit gaat er voor zorgen dat heel de voortent correct gespannen worden. Dat is enkel doenbaar als het binnenframe ongespannen is.

Let op!

Indien u extra petluifelstokken heeft, moet u die nu plaatsen door de hoeken met de middenvoet te verbinden.

Voor dat u maar de volgende stap gaat, verzeker u dat de tent horizontal staat en symmetrisch verdoeff is op de caravan (links - rechts). De ritsen moeten horizontal of vertical toen , dit is het enige zichtbare punt om de plaatsing van de voortent te controleren .

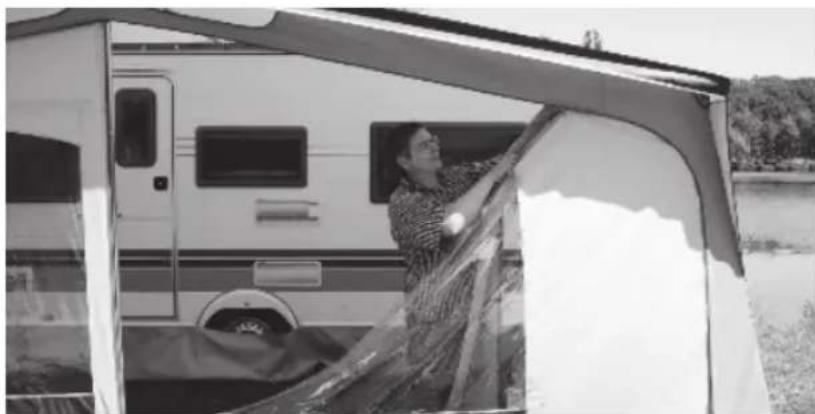

Rits de zijkanten in.

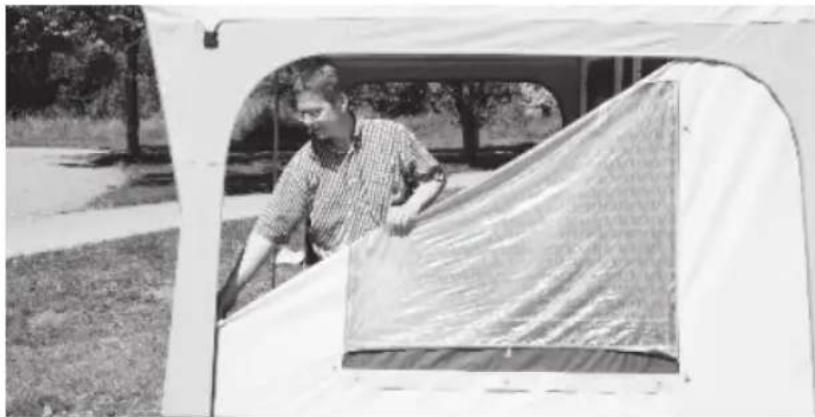

Rits de Voorkant in.

www.dwt-zelte.com

Let op!

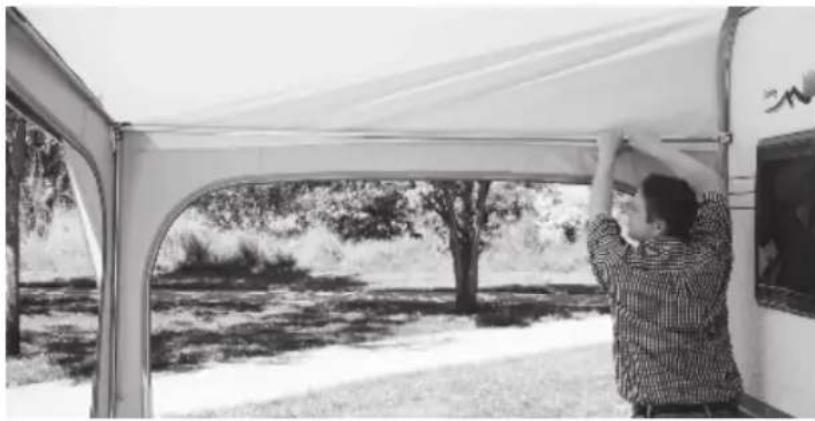

De spanning van het frame zal het definitief aspect van de voortent sterk bepalen, waarom is het van groot belang dat u hiervoorde nodige tijd neemt. Vergelijk uw werk met once Foto's. Span de nokstokken en de voorkant Niet in een keer met volle kracht aan maar werk in Meerderere maar gelijke stappen opdat de symmetrie van de tent behouden worden. Let op de positie van de twee hoeken en het midden in de openingsen van de tent. Zie volgende Foto's.

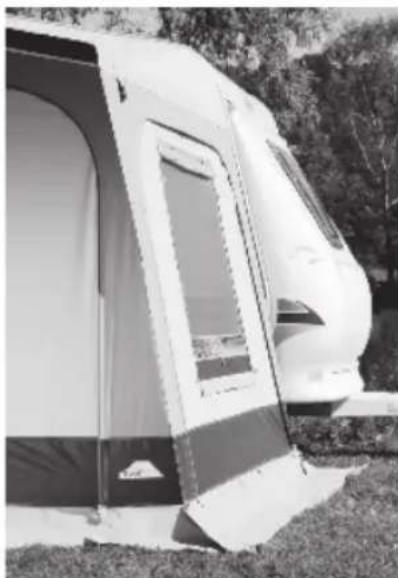

Juist:

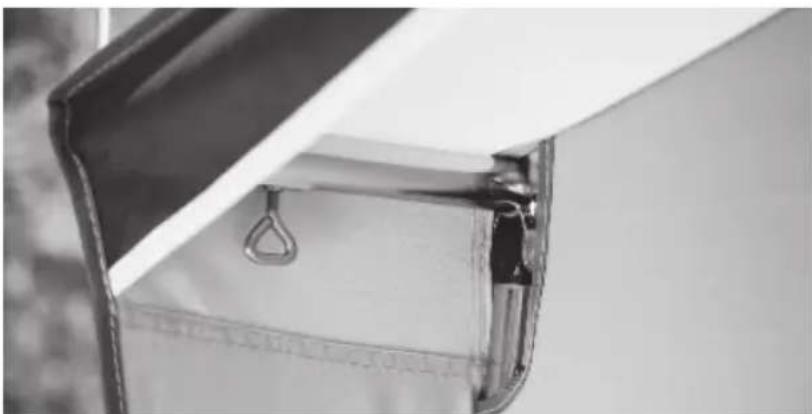

De hoek van het frame is perfect op+zijnplaats in de hoek van het doek en tegen de naad van het dak. De stokken van de voorkant en die van het dak,zijn ideaal en gelijk gespannen en de stok van de petluifel komt perfect uit ook.

www.dwt-zelte.com

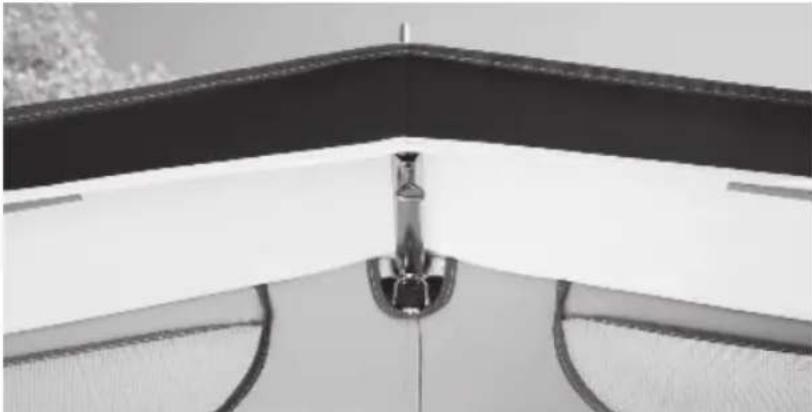

Juist:

Het midden van het frame staat in het centrum van de opening van het doek.

Dit is heel belangrijk voor de spanning van de Voorkant en de petluifel.

Fout!

Het midden van het frame staat Niet in het midden van de opening, het goed spannen van het doek is hierdoor ONMOGELijk!

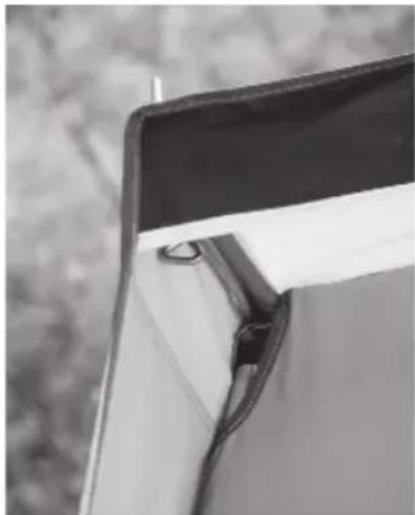

Fout!

de nokstok is te hard aangespannen en dekleine stok van de petluifel nicht genoeg! De naden van het dak zichn Niet op hunplaats en de petluifel is zo niet goed gespannen.

U moet de stokken weeer los doein en ze weeer stok per stok aanspannen.

Voortent

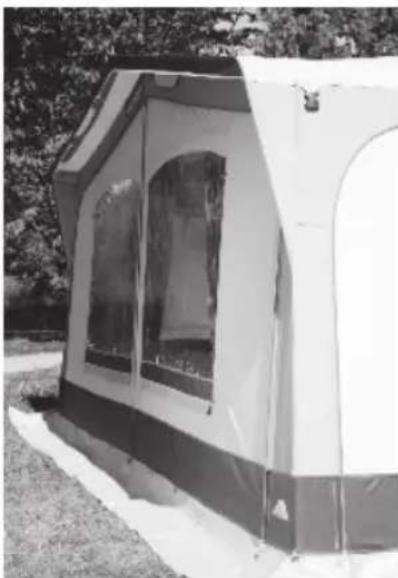

Juist:

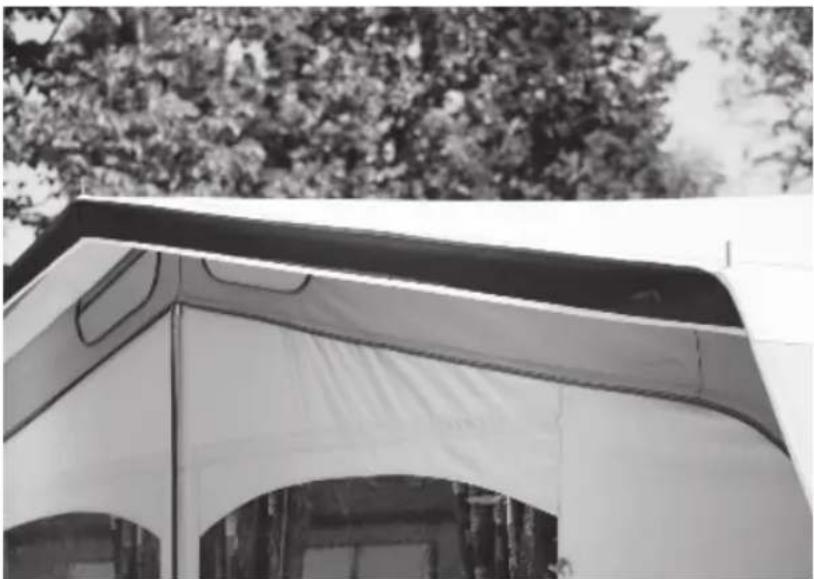

De dakstokken van de beiden zijkanten zich en evenwijdig aan de naden van het dak en de zijkanten, dit maakt het juist opspannen van het dak möglichk.

Deze opmerking telt nicht voor de voortenten met een gebogen voorkant. In dit geval要去en die stokken hoger gegen de caravan komen.

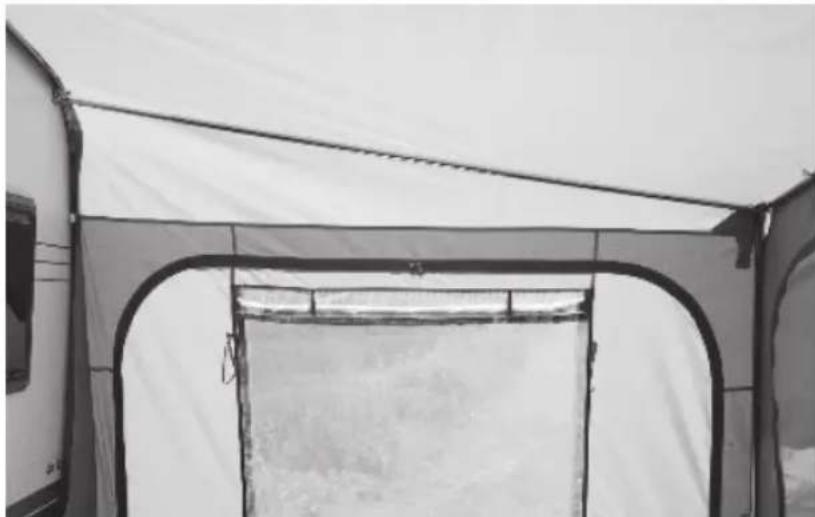

Fout!

De nokstok is Niet evenwijdig met de naden en is veel te hoog gegen de caravan.

Hierdoor kan het dak en het windschemm nooit gespannen worden.

Hoeknaad

Hoekvoet

Let op :

• als de bevestigingen van de rekkers Niet aan de voortent genaaid zichn, dan要去 u nu die haken op de pees schuiven.
• Sluit alle ritsen voor het begin van de spanning op de grond
• Begin met de twee hoeken van de voortent gegen de caravan te spannen.

Sluit alle ritsen! Span de rekkers van\ beide hoeken gegen de caravan\ aan. (vooren achechterkant) Trek\ ervolgens de hoekvoeten precies\ in de naden waar de voor- en zijkant\ samenkomen. Maak het goed vast met\ een meegeleverde rekker en hareng. Hetfeit dat de voet juist geplaatst is\ gaat EN de voorkant EN de zijkant\ opspannen. Herhaal deze stap voor\ de andere hoek.

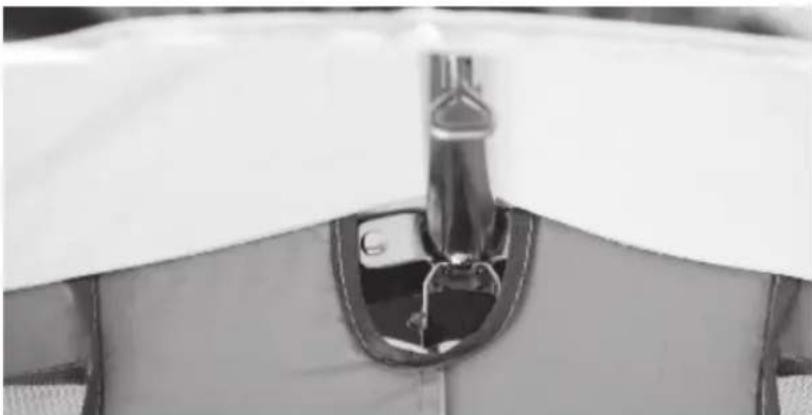

Let op!

Duw de harengen gedeeltelijk in de grond voordat u het aan de rekkerbindt. Zo worden er vermeden dat denaden (die de rekkers vasthouden) meerdere slagen ondergaan.

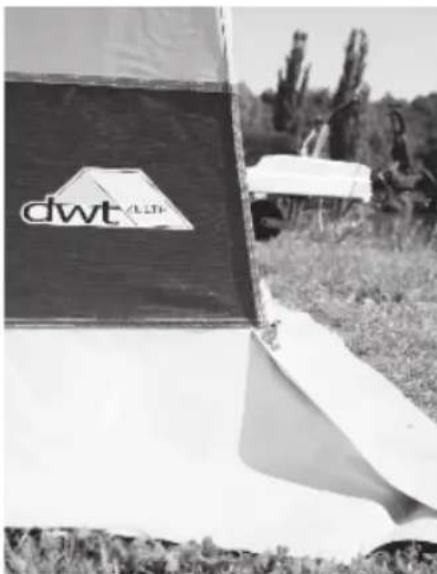

Juist!

De naad van de hoek (voor- en zijkant) volgt precies de hoekvoet. Dit is de enige manier om de tent zonder plooien op te spannen.

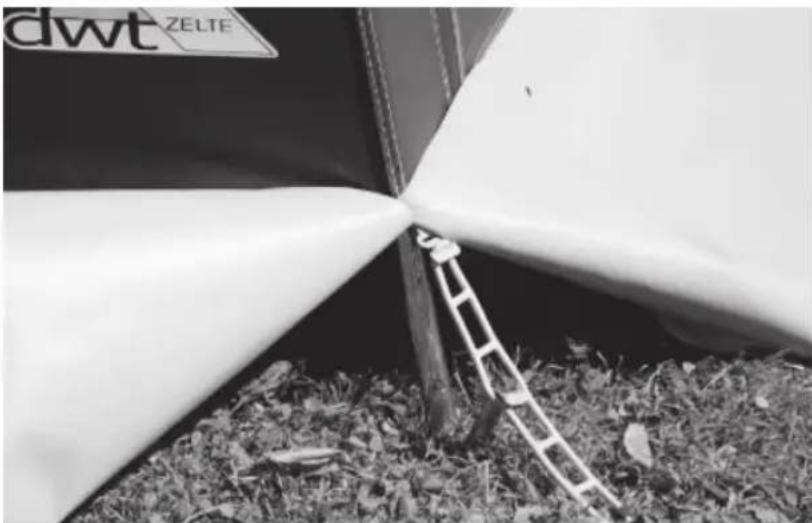

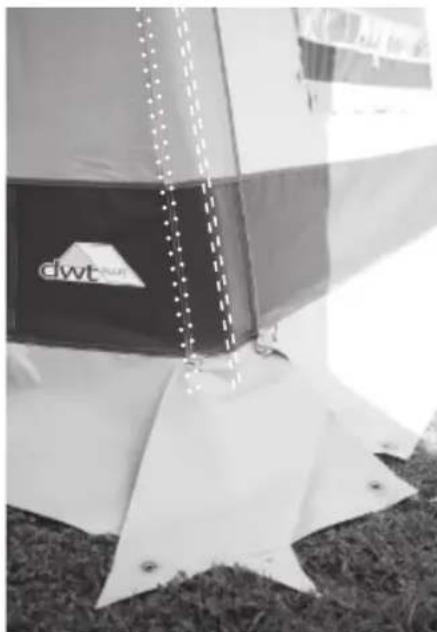

fout!

De verticale naden volgen de hoekvoet Niet! De kanten zich nicht gespannen.

www.dwt-zelte.com

Voortent

Indien een rits Niet gebruikt worden moeten de rekkers links en rechts van deze rits gekruist worden om de ritssluiting goed zich te houden.

Juist:

De voorkant en+zijn hoeken zijnp op een rij. De zijkanten zijn loodrecht op de caravan.De petluifel is gespannen.

www.dwt-zelte.com

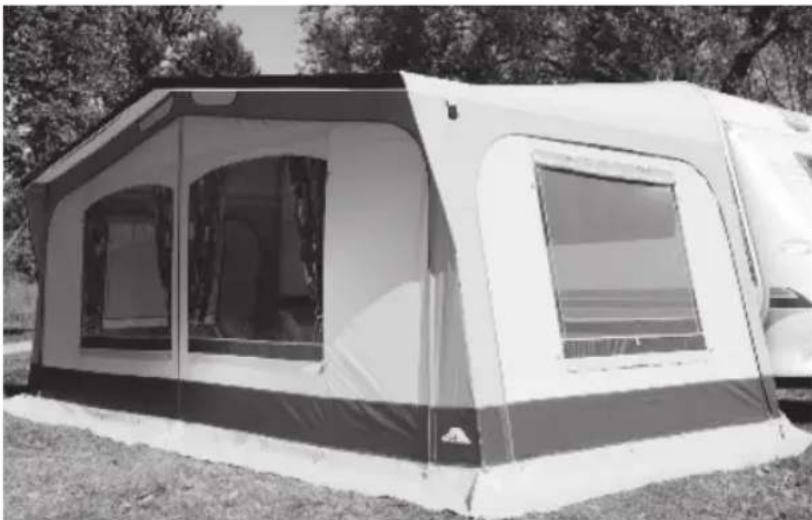

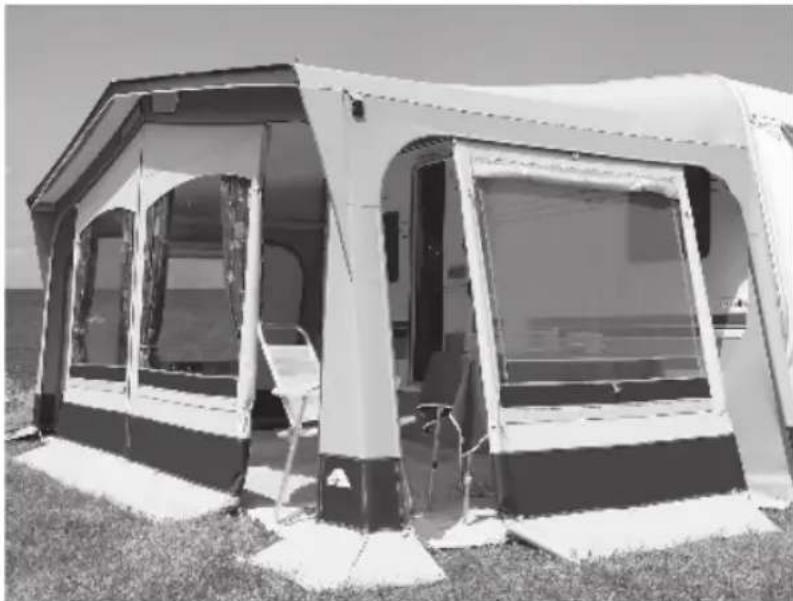

Juist:

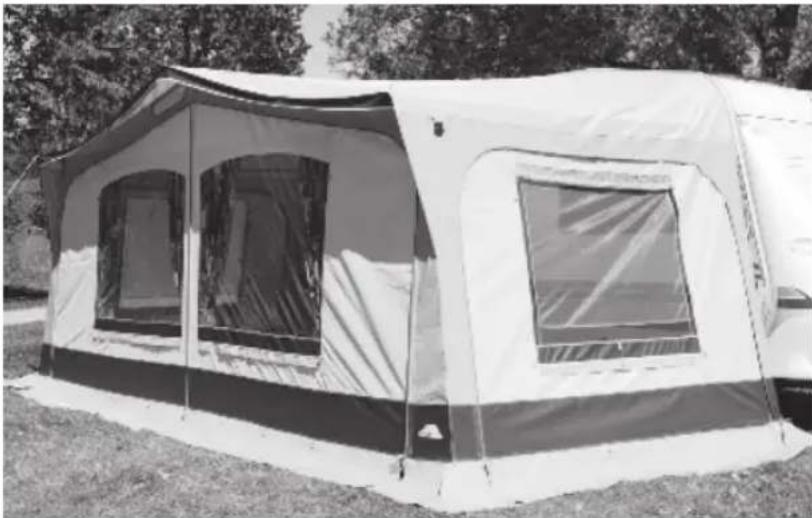

Zo ziet uw voortent er uit, als onszer tips opgevolgd worden . Hoe better uw tent geplaatst is des te beter hij gegen wind en regen kan en des te mooier zar zich.

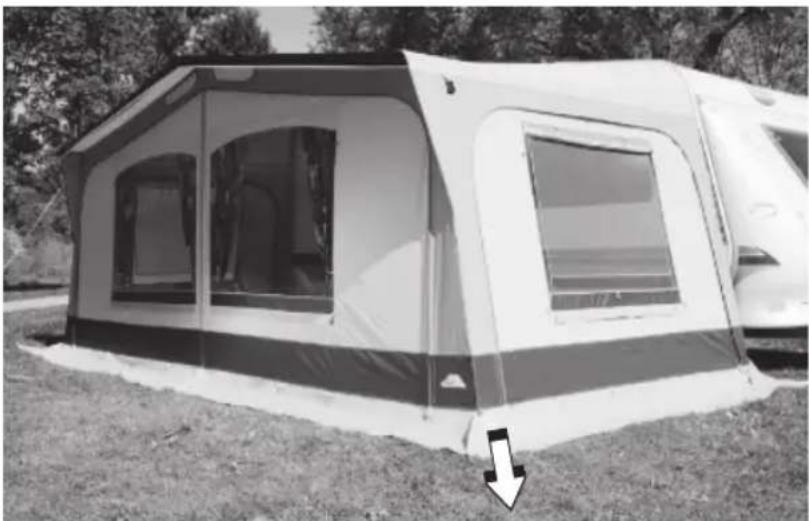

Fout!

De Foto's spreken van zich! Op dit beeel Is er een duidelijk gevaar bij wind of/en bij regen. Vergeet nooit dat een uitgerokken doek, door het gewicht van water, nooit+zijn originele staat terug vindt. Het gebruik van bijkomende stokken zah hier Niet meer nuttig zich.

www.dwt-zelte.com

Voortent

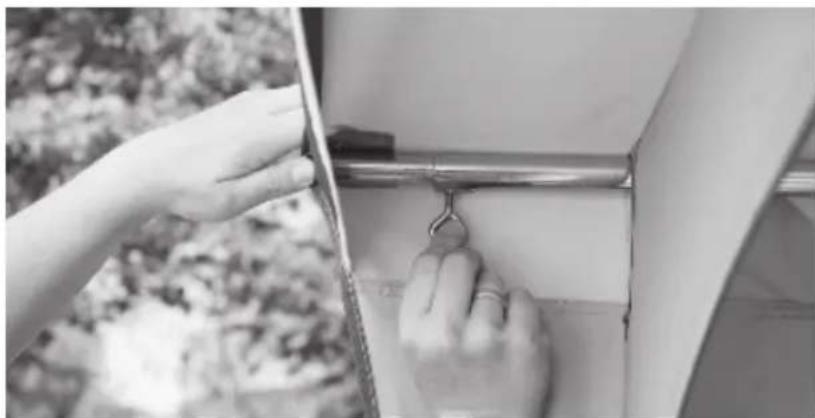

De hechtingen van de gordijnenplaatsen zichrechtstreeks op degordijnenband (ca 10 cm van elkaar) en schuiven op de pees genaaid boven de vensters

Juist:

Plaats de bijkomende dakstokken aan de voorziene plaats waar een versterking genaaid is.

Fixeer daarna de driehoeken gegen de caravan voor- en achteraan om een dichtheid:tussen de tent en de caravan te bekomen.

www.dwt-zelte.com

Juist:

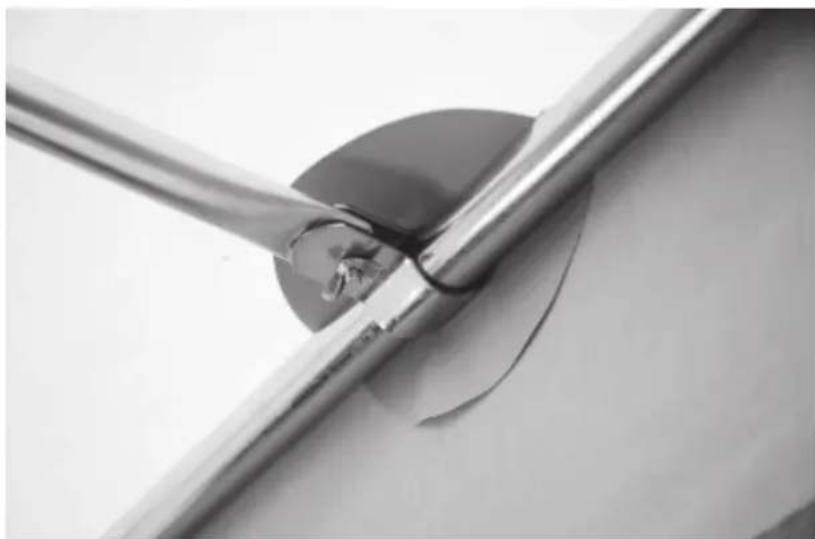

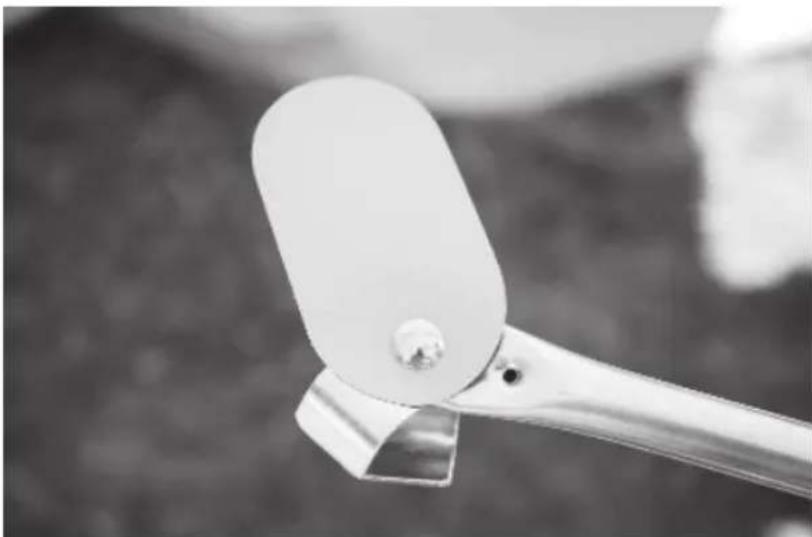

De bijgeleverde beschermingen worden vastgemaakt aan de buis met de klem.Deze zullen het doek beschermen gegen de vrijgingen.

Controleer regelmatig de bevestiging\ deze elementen om een gevaarlijke\ verschuiving van de stokken te\ voorkomen.

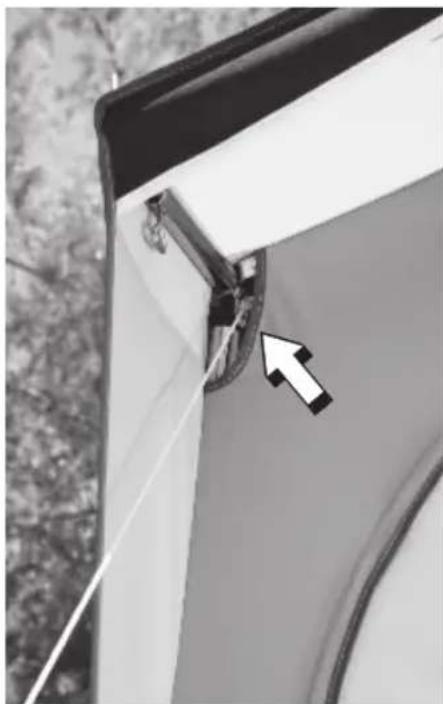

Juist:

De afspankoorden geben nog meer stabiliteit aan uw voortent. Het is aangeraden deze rechtstreeks aan de hoeken en het midden van het frame vast te make.

fout!

de koord beschadigt het doek van de voortent en verrormt de hoek.

www.dwt-zelte.com

Voortent

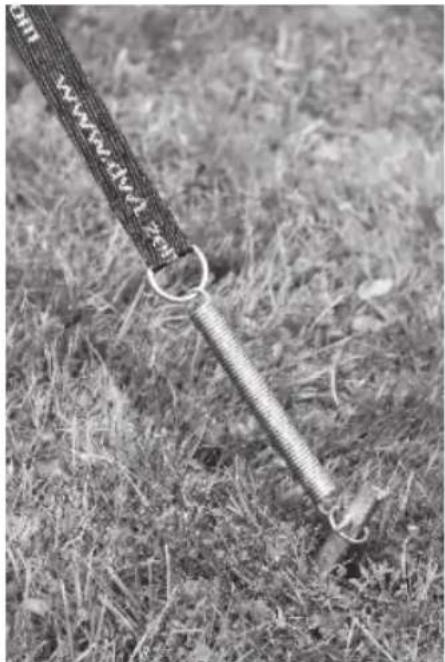

Probeer een alternatief aan de koorden, door het gebruik van once stormbanden Plus. Onze voortenten zich reeds enkele jaren voorzien met een hechting op de beiden hoeken voor deze stormbanden. Dat za nooit een goede bevestiging van de voortent aan de grond verrangen. Dit is enkel een bijkomende veriligheid.
