GEBRUIKSAANWIJZING VRT 220 VAILLANT

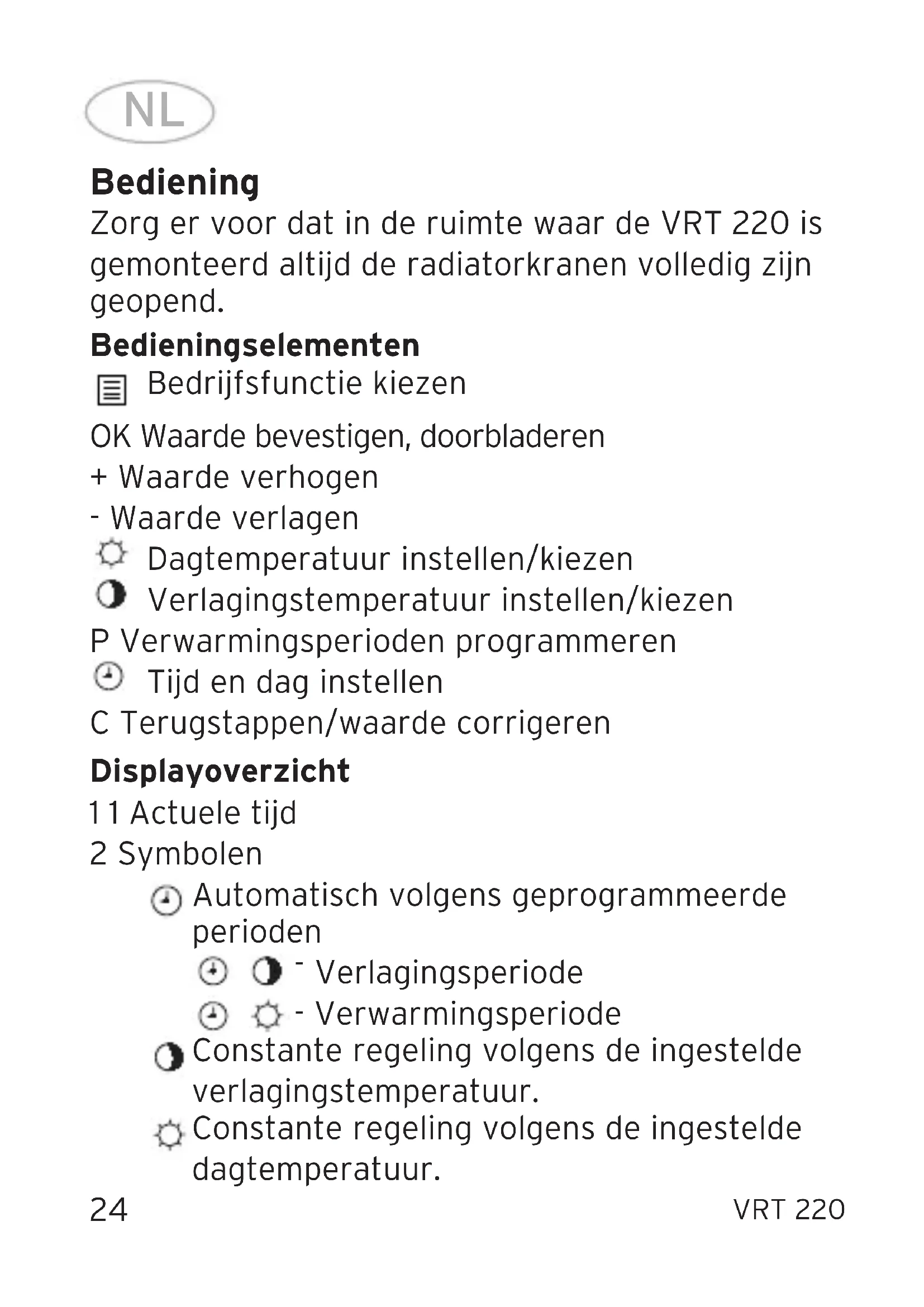

+ 5 ... + 50 °C - 20 ... + 65 °C 111 x 81 x 33 mm 230 V~Bediening Zorg er voor dat in de ruimte waar de VRT 220 is gemonteerd altijd de radiatorkranen volledig zijn geopend. Bedieningselementen Bedrijfsfunctie kiezen OK Waarde bevestigen, doorbladeren + Waarde verhogen - Waarde verlagen Dagtemperatuur instellen/kiezen Verlagingstemperatuur instellen/kiezen P Verwarmingsperioden programmeren Tijd en dag instellen C Terugstappen/waarde corrigeren Displayoverzicht 1 1 Actuele tijd 2 Symbolen Automatisch volgens geprogrammeerde perioden

Verlagingsperiode - Verwarmingsperiode Constante regeling volgens de ingestelde verlagingstemperatuur. Constante regeling volgens de ingestelde dagtemperatuur. VRT 220

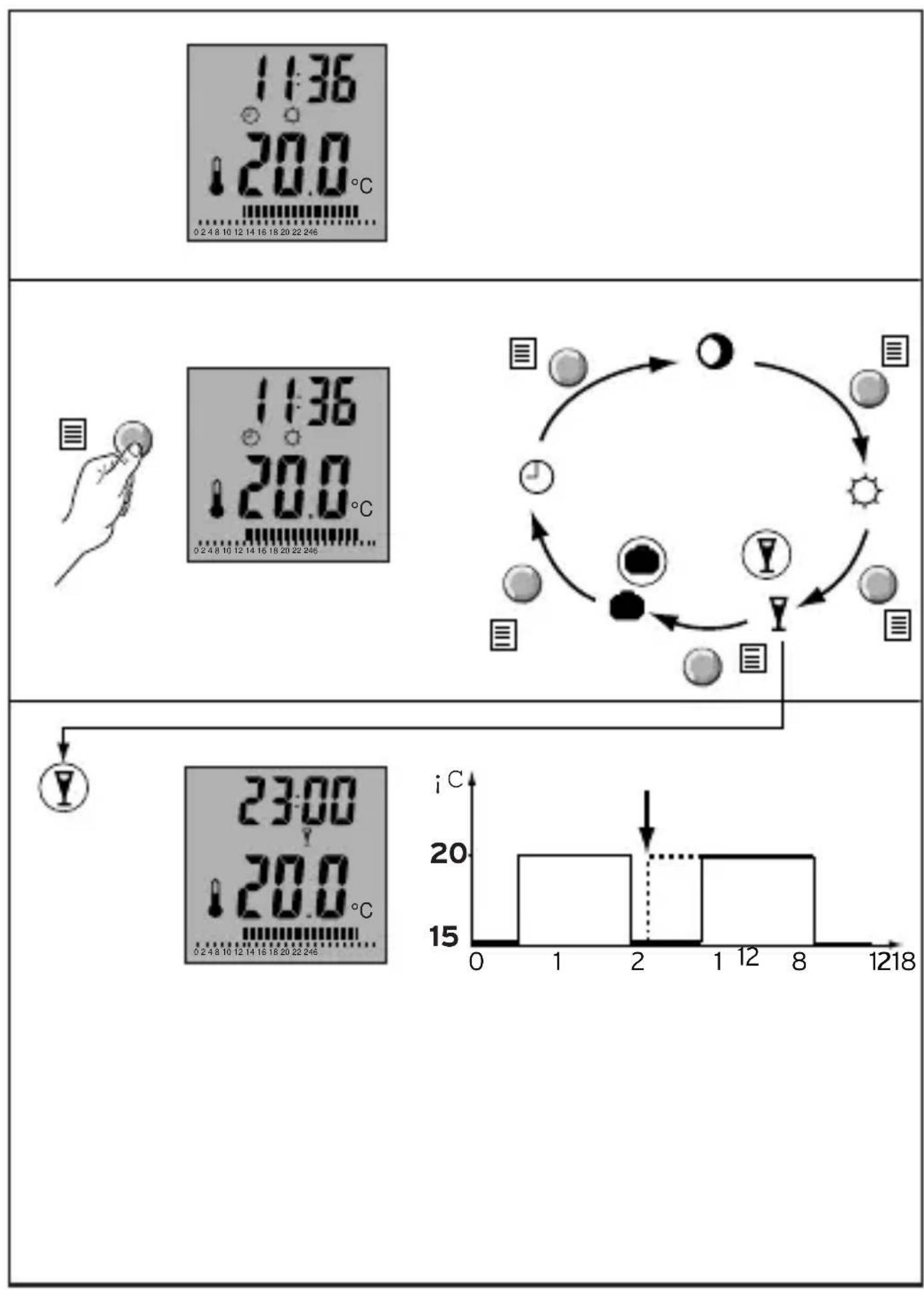

• Partyfunctie: tot de eerstvolgende verla- gingsperiode wordt de temperatuur volgens de ingestelde dagtemperatuur geregeld. Vakantieprogramma: gedurende uw vakan- tie wordt de kamertemperatuur volgens de ingestelde temperatuur geregeld. Kortstondige temperatuurwijziging Warmtevraag aan het CV-toestel 3 Actuele kamertemperatuur 4 Balkenaanwijzing (I = verwarming aan) Productomschrijving De VRT 220 is een aan/uit regelaar met een per dag programmeerbare schakelklok voor de besturing van een CV-toestel. De VRT 220 is toepasbaar op alle Vaillant ketels uit de nieuwe generatie met een 230 volt schakelingang met uitzondering van de hrSOLIDE. De regelaar beschikt over een aan te passen pro- gramma . Fabrieksinstelling verwarmingsperioden: 6:00-22:00 uur NLBediening Pagina Bedrijfsfunctie kiezen p. 64
• Vakantieprogramma activeren p. 66
• Kamertemperatuur kortstondig wijzigen p. 68
• Dag-/Verlagingstemperatuur instellen p. 70
• Tijd instellen p. 72
• Programma instellen p. 74
• Inschakelen op afstand via de telefoon Installatie Dit product mag alleen door een deskundige instal- lateur worden geopend en volgens de afbeeldingen van pagina 78 tot 80 worden gemonteerd. Hiervoor moeten de bestaande veiligheidsvoor- schriften in acht worden genomen. Levensgevaar door elektrocutie van onder spanning staande delen. Bij werkzaamheden aan het toestel altijd de stroomtoevoer afsluiten en beveiligen tegen ongeoorloofd/per ongeluk weer inschakelen. Voor schade die voortvloeid uit het niet opvolgen van de aanwijzingen uit deze handleiding en in het bijzon- der schade ontstaan door het fout aansluiten van de bedrading of mechanische beschadiging zijn wij niet aansprakelijk. VRT 220 p. 76

Telefoonafstandsbediening aansluiten (n.v.t. in NL) De telefoon afstandbediening wordt aangesloten aan de klemmen 5 en TEL van de regelaar (zie afbeelding pagina 80) Volg de aanwijzingen op uit de installatie- handleiding van de telefoonafstandsbediening. Technische gegevens

Productbenaming Bedrijfsspanning regelaar Opgenomen vermogen Max. contactbelasting Gangreserve Dagtemperatuur Verlagingstemperatuur Schakelverschil Doorsnede van de aansluitleidingen Beschermingssoort Beschermingsklasse Bedrijfstemperatuur Max. toelaatbare opslagtemperatuur Afmetingen (lxbxd) Ingang TEL actief: VRT 220 230 V~ < 3mA 5 A/250 V~ cos ϕ=1 0,5 h 5 ... 30°C 5 ... 20°C _< 1K 3x0,75 mm
