GEBRUIKSAANWIJZING Jazz Vermeiren

Instructies voor de vakhandelaar

Deze handleiding is deel van het product en dient bij iedere product te worden geleverd.

Versie: B, januari 2011

Alle rechten, inclusief vertaling, voorbehouden.

Niets uit deze handleiding mag geheel of gedeeltelijk in enige vorm (druk, fotokopie, microfilm of ieder ander procedé) zonder de schriftelijke toelating van de uitgever worden gereproduceerd of met behulp van elektronische systemen worden verwerkt, gekopieerd of verspreid.

© N.V. Vermeiren N.V. 2011

1 Productomschrijving 3

1.1 Toepassingsgebied....3
1.2 Technische specificaties 4
1.3 Componenten 6
1.4 Accessoires....7
1.5 Locatie identificatieplaat....7
1.6 Gebruikte symbolen....8
1.7 Voor uw veiligheid 8

2 Gebruik 9

2.1 Dragen van de rolstoel....9
2.2 Plaatsen van de achterwielen....9
2.3 Uitvouwen van de rolstoel....9
2.4 Plaatsen of verwijderen van de voetsteunen 10
2.5 Bedienen van de rem....10
2.6 Plaatsen of verwijderen van de armsteunen....11
2.7 Transfer in en uit de rolstoel....12
2.8 Correcte positie in de rolstoel....12
2.9 Rijden met de rolstoel 12
2.10 Rijden op hellingen 12
2.11 Nemen van hindernissen (trottoirs)....13
2.12 Opvouwen van de rolstoel....14
2.13 Afnemen van de wielen....14
2.14 Transport in de auto....15
2.15 Rugleuning afstellen....15

3 Montage en afstelling....15

3.1 Gereedschap....15
3.2 Leveringsomvang....16
3.3 Instellen van de zithoogte....16
3.4 Afstellen van de voetsteunen....16
3.5 Afstellen van de remmen....17

4 Onderhoud....18

4.1 Periodiek Onderhoud....18
4.2 Verpakking en opslag....18
4.3 Verzorging....19
4.4 Inspectie 19
4.5 Desinfecteren....20

5 Garantie 22

6 Afvalverwerking 22

7 Verklaring van overeenstemming 22

8 Onderhoudsplan 23

9 Desinfectiejournaal 23

10 Clusteromschrijvingen 24

Voorwoord

We willen U danken voor het vertrouwen dat U in onze producten stelt.

De rolstoelen van Vermeiren zijn het resultaat van jarenlange studies en ervaringen. Bij de ontwikkeling werd veel aandacht besteed aan een eenvoudige bediening en een gemakkelijk onderhoud.

De levensduur van Uw rolstoel hangt in sterke mate af van de zorg waarmee U de rolstoel behandelt.

Deze handleiding maakt U vertrouwd met de bediening van Uw rolstoel. In dit document vindt U ook enkele onderhoudsadviezen zodat Uw rolstoel lang meegaat.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

Deze handleiding houdt rekening met de recentste productontwikkelingen. De Firma Vermeiren behoudt zich echter het recht voor om wijzigingen door te voeren zonder verplicht te zijn voordien geleverde modellen aan te passen of te vervangen.

Als U nog vragen hebt, neemt U best contact op met Uw vakhandelaar.

1 Productomschrijving

1.1 Toepassingsgebied

De rolstoel is bedoeld voor mensen die moeilijk of niet kunnen lopen.

De rolstoel is ontworpen voor het transport van 1 persoon.

De rolstoel kan zowel binnenshuis als buiten gebruikt worden.

De gebruiker kan de rolstoel zelf voortbewegen of laten duwen door een begeleider.

De rolstoel biedt door zijn modulaire opbouw verschillende aanpassingsmogelijkheden voor mensen die moeilijk kunnen lopen door:

• verlamming
  • verlies van ledematen (beenamputatie)
  • defect of aandoeningen van ledematen
• contracturen en gewrichtsaandoeningen
• hart- en bloedsomloopinsufficiëntie
  • evenwichtsstoornissen
  • cachexie (afname van het spierweefsel)
  • geriatrische patiënten

Hou bij de individuele verzorging rekening met:

• grootte en lichaamsgewicht (max. 120 kg)
• fysieke en psychische gesteldheid
• woonomgeving
• milieu

Uw rolstoel mag alleen gebruikt worden op ondergronden waarbij alle vier de wielen de grond raken en waarbij het bodemcontact voldoende is voor een gelijkmatige aandrijving van alle wielen. Extra oefening is nodig voor het rijden op ongelijkmatige ondergrond (kasseien, etc.), hellingen en bochten (zijdelings omvallen), evenals het nemen van hindernissen (bvb. Trottoirranden).

De rolstoel dient niet als klimtoestel of om hete of zware voorwerpen te transporteren.

Het gebruik van de rolstoel op tapijten, tapijtvloeren of andere losse vloerbedekkingen kan slijtage van de vloerbedekking tot gevolg hebben.

Gebruik enkel door Vermeiren goedgekeurde accessoires.

Vermeiren is niet aansprakelijk voor schade door gebrekkig of onvoldoende onderhoud of als gevolg van het niet naleven van instructies van deze handleiding.

Het naleven van de gebruiks- en onderhoudsinstructies vormen een essentieel onderdeel van de garantiebepalingen.

1.2 Technische specificaties

Onderstaande technische gegevens zijn geldig voor de rolstoel in standaard afstelling. Wanneer er andere voetsteunen/armsteunen of andere accessoires worden gebruikt, worden de opgegeven waarden gewijzigd.

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmthout
Type	Manuele rolstoel
Model	Jazz
Maximale massa gebruiker	120 kg
Omschrijving		Min.			Max.
Totale lengte inclusief voetsteun		1060 mm
Effectieve zitbreedte		390 mm	420 mm	440 mm	460 mm	480 mm
Totale breedte (afhankelijk van de zitbreedte)		600 mm	630 mm	650 mm	670 mm	690 mm
Lengte dichtgevouwen		1040 mm
Breedte dichtgevouwen		310 mm
Hoogte dichtgevouwen		940 mm
Totaal gewicht		15,9 kg
Gewicht zwaarste onderdeel		8,45 kg
Massa van onderdelen die kunnen worden gedemonteerd of verwijderd		Voetsteunen: 1,55 kg; Armsteunen: 1 kg; Achterwielen: 3,8 kg
Statische stabiliteit bergaf		10° (in standaard configuratie)
Statische stabiliteit bergop		10° (in standaard configuratie)
Statische stabiliteit zijwaarts		10° (in standaard configuratie)
Maximum hoogte hindernis		60 mm
Zithoek		5°
Effectieve zitdiepte		430 mm
Zithoogte aan voorzijde		500 mm
Rughoek		0°
Rughoogte		410 mm
Afstand tussen zit en voetsteun		360 mm
Hoek tussen zit en voetsteun		7°
Afstand tussen armsteun en zit		220 mm
Afstand voorzijde armsteunen		410 mm
Diameter aandrijfhoepel		535 mm
Horizontale afstand van de as (uitwijking)		50 mm
Minimale draaicirkel		1540 mm
Diameter Krypton PU achterwielen		24"
Bandenspanning aandrijfwielen / achterwielen (enkel voor luchtbanden)		Max. 3.5 bar
Diameter Krypton PU stuurwielen		200 mm
Bandenspanning stuurwielen (enkel voor luchtbanden)		Max. 2.5 bar
Opslag en gebruikstemperatuur		+ 5 °C			+ 41 °C
Opslag en gebruiksluchtvochtigheid		30%			70%
Technische wijzigingen voorbehouden. Meettolerantie ± 15 mm / 1,5 kg / °

Tabel 1: Technische Specificaties Jazz

Merk	Vermeiren
Adres	Vermeirenplein 1/15, B-2920 Kalmthout
Type	Manuele rolstoel
Model	Jazz 30°
Maximale massa gebruiker	120 kg
Omschrijving		Min.			Max.
Totale lengte inclusief voetsteun		1060 mm
Effectieve zitbreedte		390 mm	420 mm	440 mm	460 mm	480 mm
Totale breedte (afhankelijk van de zitbreedte)		600 mm	630 mm	650 mm	670 mm	690 mm
Lengte dichtgevouwen		1040 mm
Breedte dichtgevouwen		310 mm
Hoogte dichtgevouwen		940 mm
Totaal gewicht		18,16 kg
Gewicht zwaarste onderdeel		10,71 kg
Massa van onderdelen die kunnen worden gedemonteerd of verwijderd		Voetsteunen: 1,55 kg; Armsteunen: 1 kg; Achterwielen: 3,8 kg
Statische stabiliteit bergaf		10° (in standaard configuratie)
Statische stabiliteit bergop		5° (in standaard configuratie)
Statische stabiliteit zijwaarts		10° (in standaard configuratie)
Maximum hoogte hindernis		60 mm
Zithoek		5°
Effectieve zitdiepte		430 mm
Zithoogte aan voorzijde		500 mm
Rughoek		30°
Rughoogte		410 mm
Afstand tussen zit en voetsteun		360 mm
Hoek tussen zit en voetsteun		7°
Afstand tussen armsteun en zit		220 mm
Afstand voorzijde armsteunen		410 mm
Diameter aandrijfhoepel		535 mm
Horizontale afstand van de as (uitwijking)		50 mm
Minimale draaicirkel		1540 mm
Diameter Krypton PU achterwielen		24"
Bandenspanning aandrijfwielen / achterwielen (enkel voor luchtbanden)		Max. 3.5 bar
Diameter Krypton PU stuurwielen		200 mm
Bandenspanning stuurwielen (enkel voor luchtbanden)		Max. 2.5 bar
Opslag en gebruikstemperatuur		+ 5 °C			+ 41 °C
Opslag en gebruiksluchtvochtigheid		30%			70%
Technische wijzigingen voorbehouden. Meettolerantie ± 15 mm / 1,5 kg / °

Tabel 2: Technische Specificaties Jazz 30°

De rolstoel voldoet aan de eisen gesteld in:

ISO 7176-8: Eisen en testmethods voor statische, impact en vermoeiing sterktes

ISO 7176-16: Eisen voor brandweerstand

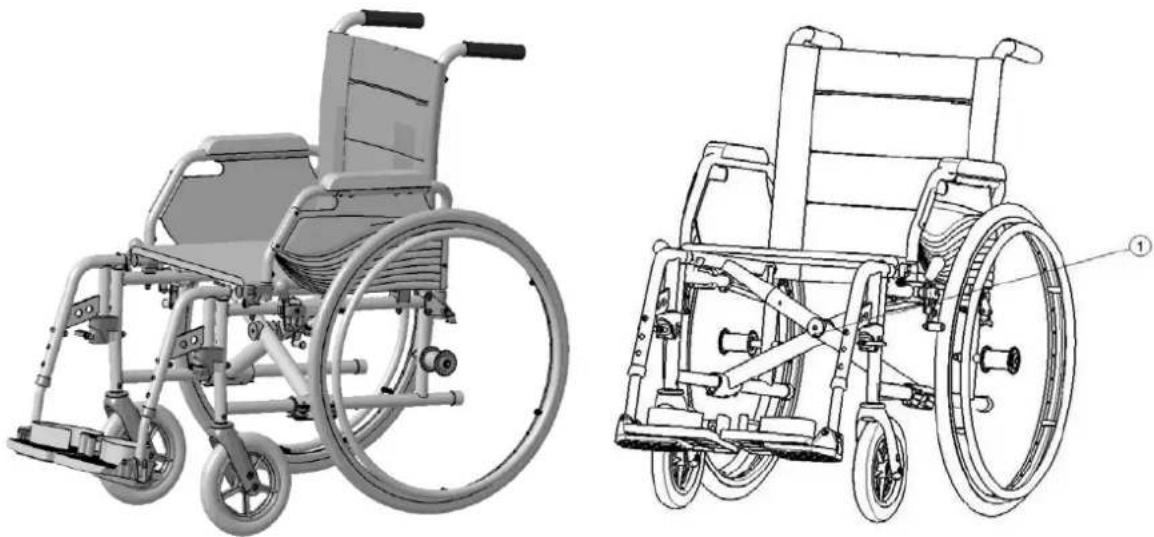

1.3 Componenten

6 = Aandrijfwielen (achterwielen)

7 = Grijphoepels

8 = Remmen

9 = Trapdop

10 = Stuurwielen (voorwielen)

11 = Voetsteunen

12 = Zit

1.4 Accessoires

De volgende accessoires zijn leverbaar voor de Jazz, Jazz 30°:

• Armsteunen (B02, B03, B05)
- Beensteunen (B06, B07, B08, BZ7, BZ8, BA6, BK6)
• Veiligheidsgordel (B20, B58)
• Kantelbeveiliging (B78)
• Trommelremmen voor de begeleider (B74)
• Tafels (B12, B15, B112)
• Hielsteun (B18, B19)
- Wielen (B84, B89)
• Afneembare wielen (B86)
- Wiel voor hemiplegiepatiënten (HEM2)
• Krukkenhouder (B31)
- Serumhouder (B52)
- Duwbeugel (B90)
- Quickrelease-assen (B80)
• Zitkussen (40 mm dik) (B23)
• Zit- en rugkussens (L14, L15, L24, L25)
- Duwwagen (T30)

Neem contact op met de vakhandelaar voor meer informatie over andere accessoires. Hij geeft u graag advies.

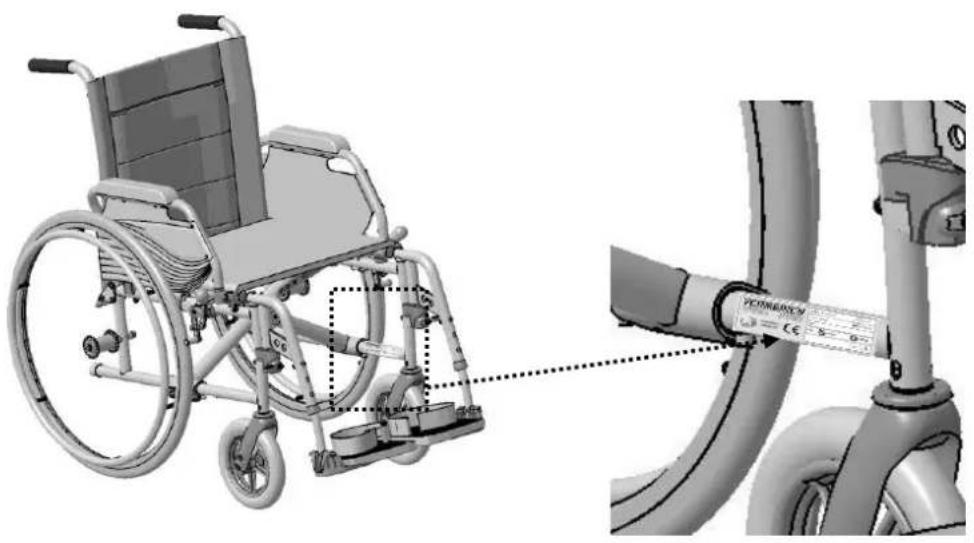

1.5 Locatie identificatieplaat

1.6 Gebruikte symbolen

Maximum gewicht

Gebruik voor binnen en buiten

Afdaling

Helling

CE conformiteit

1.7 Voor uw veiligheid

Let erop dat bij het gebruik van de aandrijfwielen geen voorwerpen en/of lichaamsdelen tussen de spaken terechtkomen. Dit kan immers letsel en/of schade aan de rolstoel veroorzaken.

⚠️ Voor het in- en uitstappen in en uit de rolstoel dient u de handremmen vast te zetten.

Gebruik de voetsteunen nooit om in en uit de rolstoel te stappen. Deze dienen naar boven te worden geklapt of de volledige voetsteun dient naar buiten te zijn weggedraaid.

Onderzoek het effect van een veranderd zwaartepunt op het gedrag van de rolstoel (bijv. op hellingen, op zijdelingse hellingen of bij het overwinnen van hindernissen). Maak gebruik van hulp van een begeleider.

Let er bij het opnemen van voorwerpen (die zich voor, opzij of achter de rolstoel bevinden) op dat u niet te ver uit de rolstoel leunt. Anders kan de rolstoel kantelen.

Bij het rijden door deuren, openingen e.d. moet aan de zijkant voldoende plaats zijn, anders bestaat er gevaar op letsel aan handen en armen en op beschadiging van de rolstoel.

Gebruik uw rolstoel alleen voor de beschreven doeleinden. Vermijd bijv. om zonder remmen tegen een hindernis te rijden (stoeprand, stootsteen) of van treden te springen. De fabrikant is niet aansprakelijk voor schade als gevolg van overbelasting of botsingen bij het gebruik dat niet in overeenstemming is met het doel van het product.

Trappen mogen alleen met behulp van een begeleider worden genomen. Wanneer er bijv. hellingen of liften beschikbaar zijn, dient u deze te gebruiken.

Bij gebruik van de de openbare weg dient u zich te houden aan de verkeersregels.

Net zoals voor andere voertuigen geldt dat u de rolstoel niet mag gebruiken onder invloed van alcohol of geneesmiddelen. Dit geldt ook voor verplaatsingen binnenshuis.

⚠ Pas uw rijstijl bij ritten buiten de woning aan aan het weer en het verkeer.

Bij het transporteren van de rolstoel mag u deze nooit vastnemen aan bewegende delen (armsteunen, voetsteunen, enz.). U moet de rolstoel altijd vastnemen aan het vaste frame.

Zorg ervoor dat u in het donker goed zichtbaar bent. Draag lichte kleding of kleding met reflectoren en zorg ervoor dat de reflectoren opzij en achteraan de rolstoel goed zichtbaar zijn.

Let op met brandende voorwerpen, zoals sigaretten. De rug- en zitbekleding kunnen vlam vatten.

Let erop dat de maximale belasting (120kg) niet wordt overschreden.

2 Gebruik

Dit hoofdstuk beschrijft het normaal gebruik. Deze instructies zijn van toepassing voor de gebruiker en de vakhandelaar.

De rolstoel wordt gemonteerd en afgesteld door Uw vakhandelaar. De instructies voor de montage en afstelling van de rolstoel staat in §3

2.1 Dragen van de rolstoel

De beste manier om de rolstoel te dragen is om gebruik te maken van de wielen en zo de rolstoel verder te rollen.

Als dit niet mogelijk is (bv. wanneer de achterwielen verwijderd zijn voor het transporteren in de auto), grijp de rolstoel stevig vast aan de voorzijde van het frame en de handgrepen. Gebruik de voet of armsteunen of de wielen niet om de rolstoel vast te nemen.

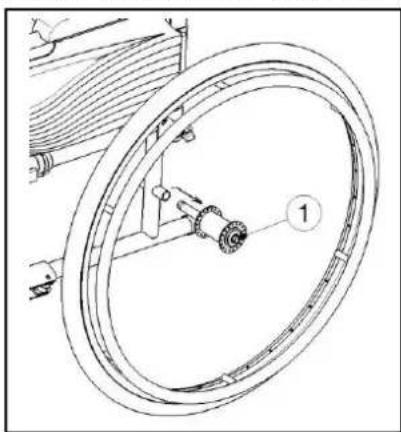

2.2 Plaatsen van de achterwielen

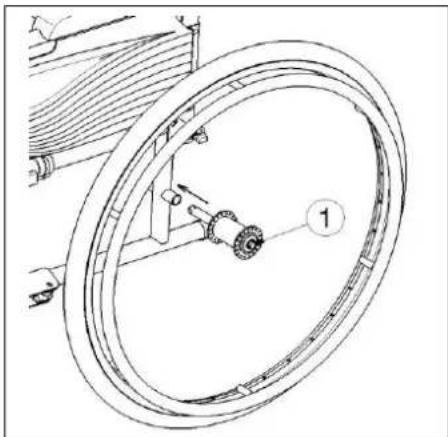

1. Neem het achterwiel en druk naafknop ①in.
2. Houdt de naafknop ingedrukt en plaats het achterwiel in de asbus tot deze niet meer verder kan.
3. Laat de naafknop los.
4. Kijk na of het wiel goed vastzit.

2.3 Uitvouwen van de rolstoel

⚠️ VOORZICHTIG: Kans op klemmen – Houd vingers niet tussen de onderdelen van de rolstoel.

1. Ga aan de achterzijde van de rolstoel staan.
2. Gebruik de handgrepen van de duwers om de rolstoel zo ver mogelijk te openen.
3. Ga aan de voorzijde van de rolstoel staan.
4. Duw beide buizen waaraan de zit bevestigd is verder naar beneden.

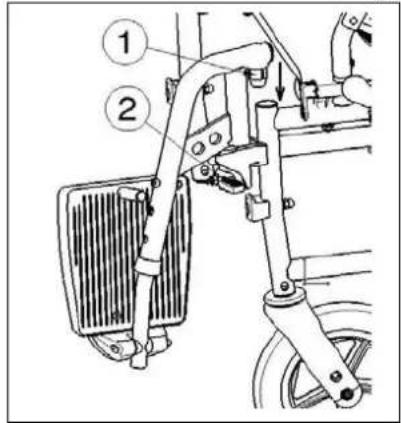

2.4 Plaatsen of verwijderen van de voetsteunen

Het plaatsen van de voetsteunen gaat als volgt:

1. Hou de voetsteun zijdelings aan de buitenkant van de stoel en hang de steun met dop ① in het frame.
2. Zwenk de voetsteun naar binnen tot deze vastklikt.
3. Draai de voetplaat naar beneden.

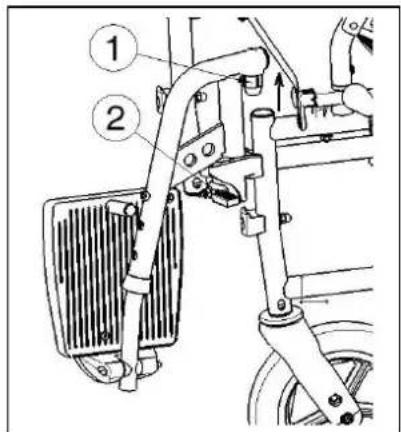

Om de voetsteunen af te nemen gaat U als volgt te werk:

1. Trek hendel ② omhoog.
2. Draai de voetsteun naar buiten tot deze uit de geleiding komt.
3. Trek de voetsteun omhoog uit dop ①.

2.5 Bedienen van de rem

⚠ WAARSCHUWING: De rem dient niet om af te remmen tijdens het rijden - Gebruik de rem enkel om te vermijden dat de rolstoel in stilstaande positie wegrolt.
⚠ WAARSCHUWING: De werking van de handrem wordt beïnvloed door slijtage en vervuiling van de banden (water, olie, slijk, ...) – Controleer voor elk gebruik de staat van de banden.
⚠ WAARSCHUWING: De rem is instelbaar en kan verlopen – Controleer voor elk gebruik de goede werking van de remmen.

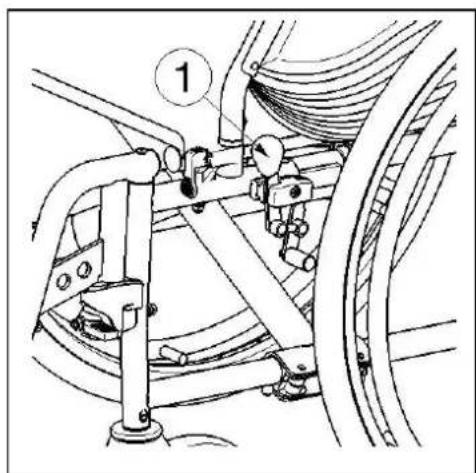

1. Druk de hendels van de remmen ① naar voren tot U een duidelijke klik voelt.
   ⚠️ VOORZICHTIG: Gevaar op ongecontroleerde beweging - zorg ervoor dat alvorens de remmen lost gezet worden, de rolstoel vlak staat. Los nooit beide remmen tegelijk.

Om de remmen uit te schakelen:

1. Zet eerst één rem los door de hendel ① naar achteren te trekken.
2. Houdt het ongeremde wiel vast aan de hoepel.
3. Los de andere rem door de bedieningsknop naar achteren te trekken.

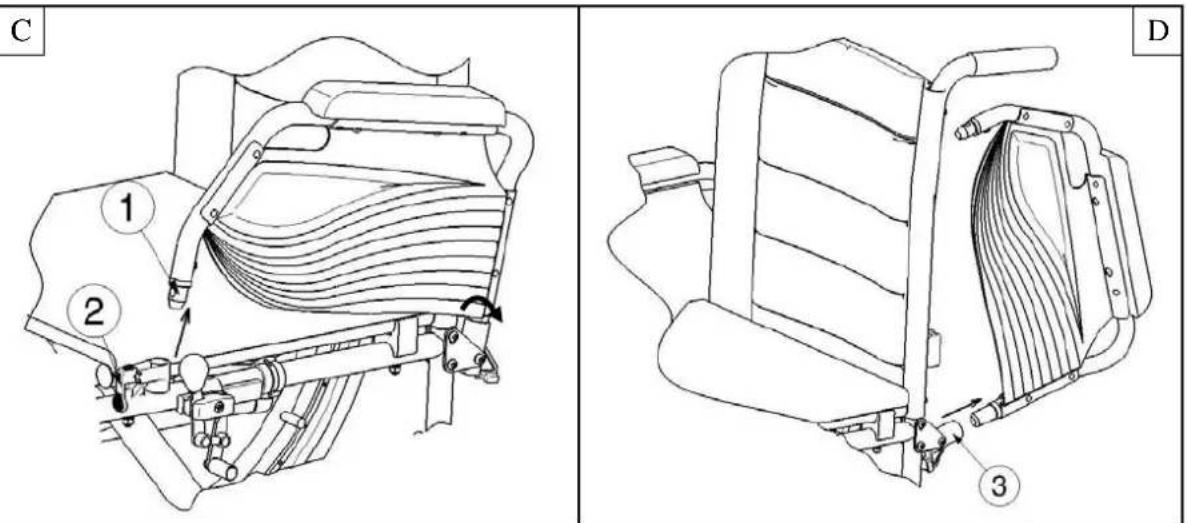

2.6 Plaatsen of verwijderen van de armsteunen

⚠️ VOORZICHTIG: Kans op klemmen – Houdt vingers, gespen en kledingsstukken weg van de onderkant van de armsteun.

De armsteunen van de rolstoel zijn wegklapbaar en afneembaar.

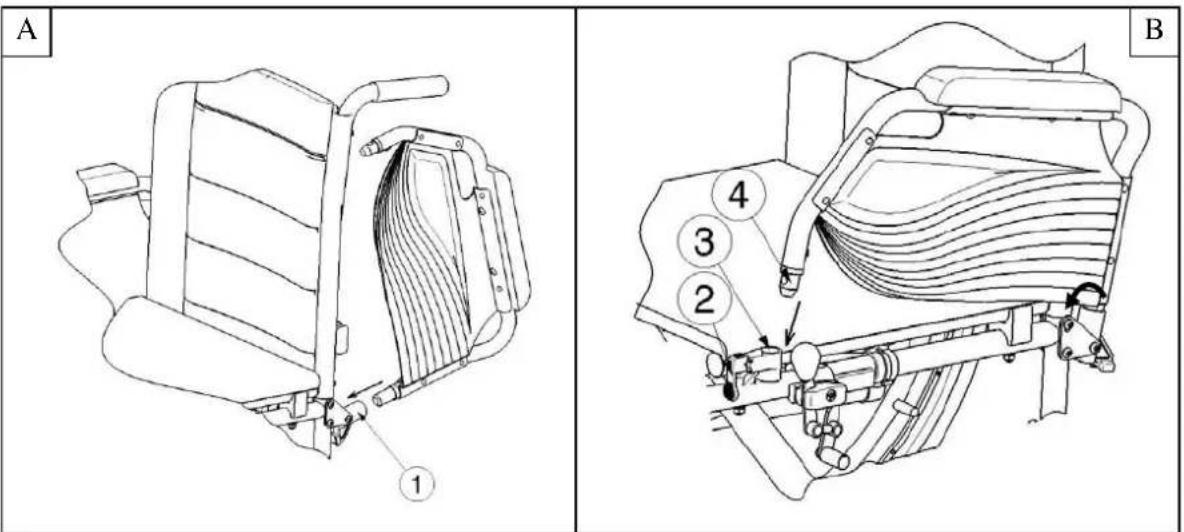

1. Plaats de achterzijde van de armsteun in dop
   ①. (Fig A)
2. Zorg ervoor dat de armsteun goed bevestigd is.
3. Kantel de armsteun naar voor.
4. Trek de hendel ② op dop ③ omhoog. (Fig B)
5. Plaats de voorzijde van de armsteun ④ in dop ③ tot deze vastklikt. (Fig B)

A ① B ③ ② ④

Voor het openen en afnemen van de armsteun gaat U als volgt te werk:

1. Druk op knop ② en trek de voorzijde van de armsteun ① omhoog. (Fig C)
2. Klap de armsteun naar achter.
3. U verwijdert de armsteun door de achterzijde van de armsteun uit dop ③ te trekken. (Fig D)

C 1 2 D 3

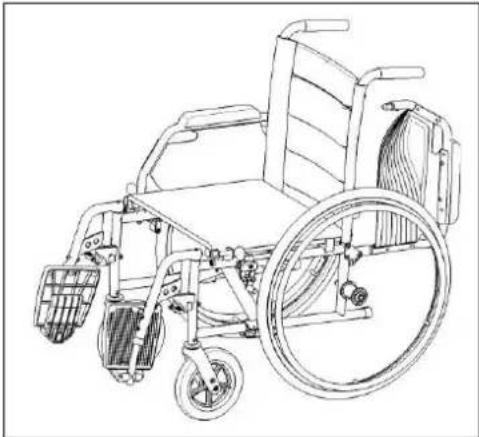

2.7 Transfer in en uit de rolstoel

⚠️ VOORZICHTIG: Indien U de transfer niet veilig op eigen kracht kan doen, vraag dan hulp van iemand anders.
⚠️ VOORZICHTIG: Kans op kantelen van de rolstoel - Niet op de voetplaten staan.

1. Plaats de rolstoel zo dicht mogelijk bij stoel, zetel of bed van/naar waar U zich wilt verplaatsen.
2. Zorg dat beide remmen van de rolstoel aan staan.
3. Klap de voetplaten omhoog zodat U er niet op gaat staan.
4. Indien U zich langs de zijkant in of uit de rolstoel wilt verplaatsen, klap dan de armsteun aan die zijde omhoog. (zie § 2.6)
5. Verplaats U van of naar de rolstoel.

2.8 Correcte positie in de rolstoel

Enkele aanbevelingen om comfortabel van Uw rolstoel gebruik te maken:

• Plaats Uw zitvlak zo dicht mogelijk bij de rugleuning.
• Zorg dat Uw bovenbenen horizontaal zijn – Stel eventueel de lengte van de voetsteunen bij. (zie § 3.4)

2.9 Rijden met de rolstoel

WAARSCHUWING: Kans op knellen – Houd Uw vingers niet tussen de spaken.
⚠ WAARSCHUWING: Kans op knellen – Let op wanneer U door nauwe doorgangen, zoals deuren, rijdt.
⚠ WAARSCHUWING: Gevaar voor brandwonden - Wees voorzichtig bij het rijden in extreem warme of koude omgevingen (zon, extreme kou, sauna's, enz.) voor een bepaalde tijd en bij het aanraken - de oppervlakken kunnen de omgevingstemperatuur aannemen.

1. Zet de remmen los.
2. Neem de aandrijfhoepels aan de bovenzijde vast.
3. Leun voorwaarts en draai de hoepels naar voor tot Uw armen gestrekt zijn.
4. Breng Uw handen terug naar de bovenzijde van de hoepels en herhaal de beweging.

2.10 Rijden op hellingen

⚠ WAARSCHUWING: Houd Uw snelheid onder controle – Neem hellingen steeds met de laagst mogelijke snelheid.
WAARSCHUWING: Houd rekening met de capaciteiten van Uw begeleider–Blokkeer de rem van zodra U merkt dat Uw begeleider onvoldoende kracht heeft om de rolstoel onder controle te houden.
WAARSCHUWING: Kans op kantelen – Leun voorover om Uw zwaartepunt naar voor te verplaatsen. Zo kan de stabiliteit beter behouden blijven.

1. Bevestig de veiligheidsgordel, als de rolstoel hiermee uitgerust is.
2. Neem geen te steile helling. De maximale hoek bergop en bergaf staat in tabel 1.
3. Vraag een begeleider om U te helpen de helling te nemen.
4. Buig lichtjes voorover om Uw zwaartepunt naar voren te verplaatsen.

2.11 Nemen van hindernissen (trottoirs)

2.11.1 Afrijden van trottoirs

Het afrijden van een laag trottoir kan voorwaarts gedaan worden. Let hierbij op dat de voetsteunen de grond niet raken.

Het afrijden van lage trottoirs kan door een geoefend gebruiker zelf gedaan worden:

⚠ WAARSCHUWING: Kantelgevaar - Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Breng de balans op de achterwielen om de druk op de voorwielen te verminderen.
2. Neem de hindernis.

Hogere trottoirs kunnen met een begeleider voorwaarts genomen worden:

1. Rijd op de achterwielen het trottoir af.

2. Zet de rolstoel terug op de vier wielen.

3. Laat de begeleider de rolstoel lichtjes naar achter kantelen.

Een geoefend gebruiker kan een hoger trottoir zelf afrijden. Dit kan het best achterwaarts gedaan worden.

1. Draai U met de achterwielen naar het trottoir toe.
2. Leun voorover om het zwaartepunt naar de voorkant van de rolstoel te verplaatsen.
3. Breng de rolstoel naar de rand van de hindernis.
4. Gebruik de hoepels om Uw rolstoel gecontroleerd van het trottoir af te rollen.

2.11.2 Oprijden van trottoirs

Trottoirs oprijden kan met begeleider als volgt:

1. Zorg er voor dat de voetsteunen het trottoir niet raken.
2. Laat de begeleider de rolstoel lichtjes achterover kantelen tot er voldoende ruimte onder de voorwielen is om de hindernis te nemen.
3. Leun hierbij een beetje achterover om het zwaartepunt boven de achterwielen te houden.
4. Plaats de voorwielen op het trottoir.
5. Laat de rolstoel op de achterwielen over de hindernis duwen.

Een hoger trottoir kan best achterwaarts genomen worden:

1. Draai de rolstoel met de achterwielen naar het trottoir toe.
2. Leun een beetje achterover en breng het zwaartepunt boven de achterwielen.
3. Laat de begeleider de rolstoel op het trottoir trekken.
4. Neem Uw normale positie in de rolstoel terug aan.

Het oprijden van trottoirs kan door een geoefend gebruiker zelf gedaan worden:

⚠ WAARSCHUWING: Kantelgevaar – Indien U Uw rolstoel onvoldoende beheerst, vraag hulp van een begeleider.

1. Rijd tot aan het trottoir.
2. Zorg ervoor dat de voetsteunen het trottoir niet raken.
3. Leun achterover zodat U op de achterwielen balanceert.

1. Rol al balancerend de voorwielen over het trottoir
2. Leun voorover om meer stabiliteit te hebben.
3. Rol de achterwielen over de hindernis.

2.11.3 Nemen van trappen

Het nemen van trappen terwijl U in de rolstoel zit doet U als volgt.

⚠ WAARSCHUWING: Kantelgevaar – Voor het nemen van trappen zijn altijd 2 begeleiders nodig.

1. Verwijder de voetsteunen.
2. Laat één begeleider de rolstoel lichtjes naar achteren kantelen.
3. De andere begeleider neemt het frame aan de voorzijde vast.
4. Blijf rustig zitten, vermijd plotselinge bewegingen en houd Uw armen binnen de rolstoel.
5. Laat de rolstoel op de achterwielen de treden nemen.
6. Monteer de voetsteunen na de hindernis.

2.12 Opvouwen van de rolstoel

⚠️ VOORZICHTIG: Kans op klemmen – Houd vingers niet tussen de onderdelen van de rolstoel.

1. Klap de voetplaten omhoog, of verwijder ze (zie § 2.4).
2. Neem de zit aan voor- en achterzijde en trek deze omhoog.
3. Druk op de handgrepen om de rolstoel verder in te klappen.

2.13 Afnemen van de wielen

Om het transport van de rolstoel te vergemakkelijken, kunnen de achterwielen worden afgenomen:

1. Zorg ervoor dat de remmen afstaan.
2. Neem de rolstoel vast aan het frame aan de zijde waar U het wiel wil afnemen.
3. Druk op de knop ① in het midden van de naaf van het wiel.
4. Trek het wiel van het frame weg.

2.14 Transport in de auto

⚠ WAARSCHUWING: Gevaar voor letsel – Zorg er voor dat de rolstoel voldoende vastgemaakt is om verwonding van de inzittenden tijdens aanrijding of plots remmen te voorkomen.

WAARSCHUWING: Gevaar voor letsel – Gebruik voor het vastmaken van de rolstoel en de passagiers NOOIT dezelfde gordel.

1. Verwijder voetsteunen en accessoires.
2. Berg deze veilig weg.
3. Indien mogelijk, vouw de rolstoel op en verwijder de wielen.
4. Plaats de rolstoel in de bagageruimte.
5. Indien de rolstoel en de passagiersruimte NIET gescheiden zijn, sjor het frame van de rolstoel goed vast aan het voertuig. U kunt hiervoor gebruik maken van de veiligheidsgordels die in het voertuig voorhanden zijn.

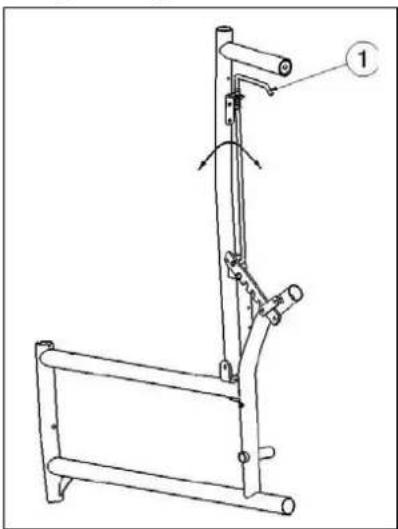

2.15 Rugleuning afstellen

Bij het model Jazz 30° kan de kantelhoek van de rugleuning worden afgesteld.

WAARSCHUWING: Gevaar voor letsel - Zet de handrem vast voordat u de rugleuning afstelt.

U stelt de rugleuning als volgt naar achteren af:

1. Trek tegelijkertijd aan beide kanten aan hendel ①.

2. Trek de rugleuning naar achteren in de gewenste stand (traploos tot een hoek van maximaal 30°).

U zet de rugleuning als volgt weer recht:

1. Trek tegelijkertijd aan beide kanten aan hendel ①.

2. Druk de rugleuning in de verticale stand.

3 Montage en afstelling

De in dit hoofdstuk beschreven instructies zijn bestemd voor de vakhandelaar.

De Vermeiren Jazz is ontworpen als lichtgewicht rolstoel met een minimum aan afstellingen. Zo is er geen extra voorraad nodig van vervangonderdelen.

Om een servicepunt of vakhandelaar in uw buurt te vinden, neemt u contact op met de dichtsbijzijnde Vermeiren faciliteit. Een lijst van de Vermeiren faciliteiten zijn terug te vinden op de laatste bladzijde.

⚠ WAARSCHUWING: Risico bij onveilige beperkingen - Gebruik enkel de beperkingen beschreven in deze handleiding.

⚠ WAARSCHUWING: Variaties van de toelaatbare instellingen kunnen de stabiliteit van Uw rolstoel beïnvloeden (naar achteren of op zij kantelen)

3.1 Gereedschap

Om Uw rolstoel op te bouwen is het volgende gereedschap nodig:

• Kruiskopschroevendraaier

3.2 Leveringsomvang

De Vermeiren Jazz wordt als volgt geleverd:

• 1 frame gemonteerd met armsteunen, achter- en voorwielen (zithoogte ingesteld op 500 mm)
  • 1 paar voetsteunen
  • Gereedschap
• Handleiding
• Accessoires

3.3 Instellen van de zithoogte

De vermeiren Jazz is instelbaar in 2 zithoogtes door wielen met een andere diameter te monteren.

Zithoogte	∅ Achterwielen	∅ Voorwielen
475 mm	22"	150 mm
500 mm(Standaard)	24"	200 mm

Tabel 3: Zithoogtes

Stel de stoelhoogte als volgt in:

1. Verwijder de achterwielen (zie § 2.13).

2. Monteer het achterwiel met de andere wield diameter.

3. Draai de bout van de voorwielen los.

4. Verwijder de voorwielen.

5. Monteer het voorwiel met de andere wielddiameter in het onderste gat van de voorvork. Monteer het voorwiel niet in het bovenste gat van de voorvork. Dit komt het comfort niet ten goede.

3.4 Afstellen van de voetsteunen

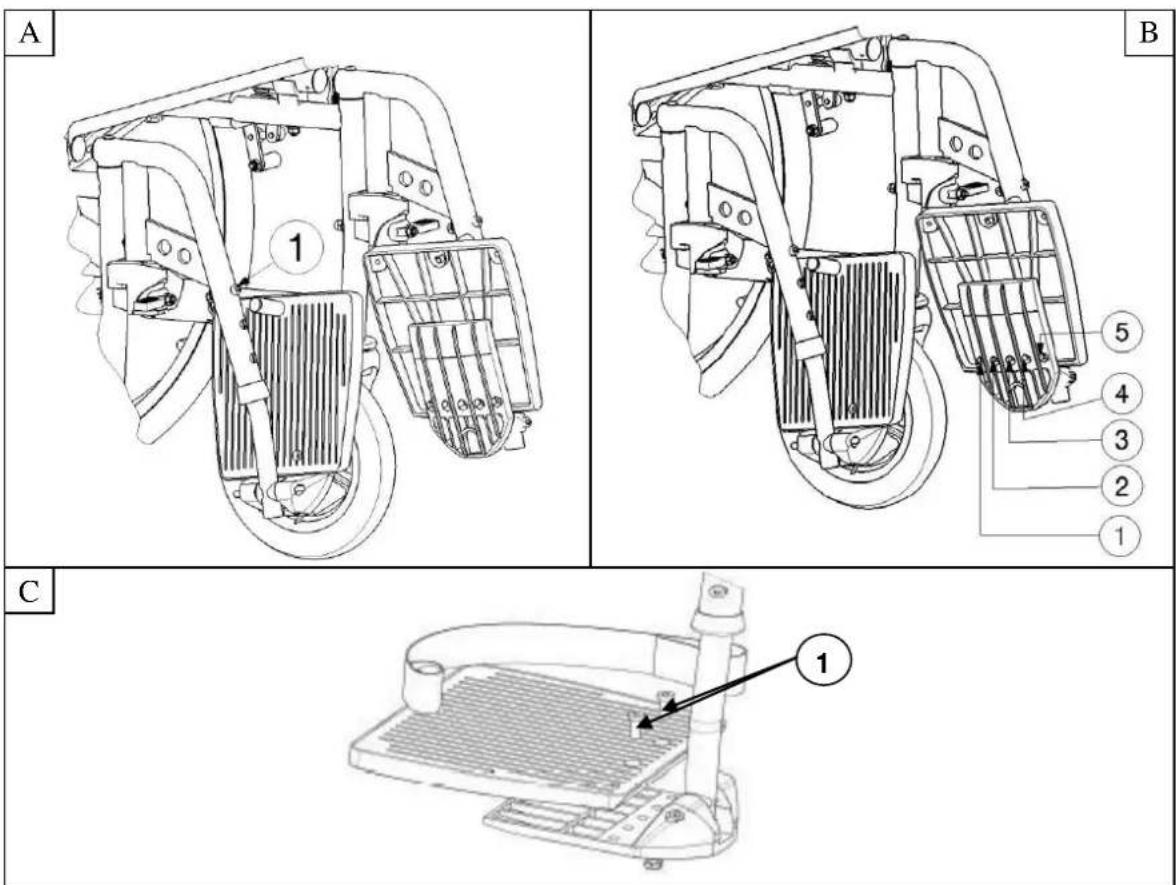

3.4.1 Lengte van de voetsteunen

⚠️ VOORZICHTIG: Kans op beschadiging – Zorg er voor dat de voetsteunen niet over de grond slepen. Houd een minimum afstand van 60 mm tot de grond aan.

Stel de lengte van de voetsteunen als volgt in (in drie verschillende posities): (Fig A)

1. Draai schroef ① los.
2. Stel de voetsteun op een comfortabele lengte in.
3. Draai schroef ① goed vast.

Stel de diepte van de voetplaat als volgt in (in drie verschillende posities): (Fig B)

1. Draai de schroeven los.

2. Stel de voetplaat op een comfortabele diepte in.
   Positie 1: gat 1 en 3
   Positie 2: gat 2 en 4
   Positie 3: gat 3 en 5

3. Draai de schroeven goed vast.

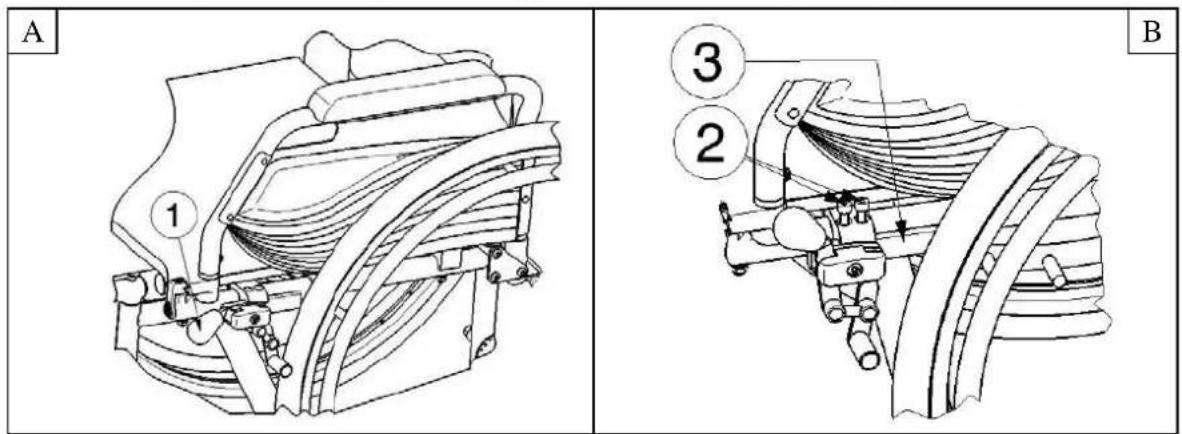

3.5 Afstellen van de remmen

⚠ WAARSCHUWING: Gevaar voor letsel – Laat de remmen afstellen door een erkend vakhandelaar.

Het afstellen van de remmen doet U als volgt:

1. Monteer de wielen zoals beschreven in § 2.2.
2. Zet de remmen los door hendel ① naar achteren te trekken. (Fig A)
3. Maak bouten (Fig B) ② los zodat het remmechanisme kan schuiven over de geleiding ③.
4. Schuif het remmechanisme over geleiding ③ tot de gewenste positie. (Fig B)
5. Maak bouten ② terug vast. (Fig B)
6. Controleer de werking van de remmen.
7. Indien nodig herhaal voorgaande stappen tot de remmen goed afgesteld staan.

A 1 3 2 B

4 Onderhoud

De verwachte levensduur van de rolstoel wordt beïnvloed door het gebruik, opslag, regelmatig onderhoud en schoonmaak.

4.1 Periodiek Onderhoud

Om Uw Vermeiren rolstoel in goede conditie te houden dient U regelmatig het volgende onderhoud te plegen:

- Voor iedere rit

• Controleer de staat van de banden en maak schoon of vervang indien nodig.
• Controleer de staat van de remmen en stel ze opnieuw af indien nodig.
• Controleer de staat van de rolstoel (netheid, scheuren, schade aan dragende onderdelen, ...) en maak schoon of vervang indien nodig.

- Om de 8 weken: nakijken en eventueel smeren of afstellen van

• Armsteunen
  ■ Voetsteunen
  ■ Remhendel
  ■ Wielassen

- Elke 6 maanden of voor elke nieuwe gebruiker

• Algemeen nazicht
• Desinfectie
  ■ Voorwielen, eventueel lagers reinigen

Voor Uw gemak is achteraan deze handleiding een onderhoudsplan voorzien.

Reparaties en het monteren van wisselstukken voor Uw rolstoel mogen enkel door de vakhandelaar uitgevoerd worden.

Enkel door Vermeiren toegelaten wisselstukken mogen gemonteerd worden.

4.2 Verpakking en opslag

Om de rolstoel te verpakken of te bewaren dienen volgende instructies gevolgd te worden:

• Alleen in droge ruimte opslagen (tussen +5°C en +41°C).
• De relatieve luchtvochtigheid van 30% tot 70%.
• Beschermen door voldoende afdekking of verpakking tegen roest en binnendringen van vreemde voorwerpen (bijv. zout water, zeelucht, zand, stof).
• Alle gedemonteerde onderdelen duidelijk opslaan (eventueel labelen), opdat bij het monteren achteraf geen verwarring met andere producten mogelijk is.

- Alle componenten moeten onbelast worden opgeslagen (geen te zware voorwerpen op de rolstoelonderdelen leggen, nergens tussen klemmen, ...).

4.3 Verzorging

4.3.1 Bekleding

Bij het reinigen van de bekleding let op onderstaande punten:

• Reinig de bekleding met een doek die met warm water is bevochtigd. Let op dat de bekleding niet te vochtig wordt gemaakt.
• Bij hardnekkige vlekken kunt u de bekleding afwassen met een gangbaar fijnwasmiddel.
• Vlekken kunt u verwijderen met een sponsje of een zachte borstel.
• Gebruik geen aggresieve reinigingsmiddelen, zoals oplosmiddelen of harde borstels.
• Reinigen met stoom- en/of hogedrukreinigers is niet toegestaan.

4.3.2 Kunststof onderdelen

Behandel kunststof onderdelen van de rolstoel met een gangbaar reinigingsmiddel voor kunststof. Gebruik alleen een zachte borstel of zachte spons.

Voorbeelden van kunststof onderdelen zijn armleggers, voetsteunen, handvaten, banden, enz..

4.3.3 Coatings

Door de hoogwaardige oppervlaktebehandeling is een optimale corrosiebescherming gegarandeerd. Wanneer de coating door krassen e.d. is beschadigd, laat u deze door uw vakhandelaar repareren.

Voor het schoonmaken gebruikt u alleen warm water en algemeen verkrijgbare huishoudelijke reinigingsmiddelen, evenals zachte borstels en doeken. Let op dat er geen vochtigheid in de buizen komt.

Voor de verzinkte onderdelen volstaat meestal schoonwrijven met een droge doek. Moeilijk te verwijderen vuil kunt u best verwijderen met een speciaal reinigingsmiddel voor zink.

4.4 Inspectie

In principe adviseren wij een jaarlijkse inspectie en in ieder geval voor ieder nieuw gebruik. Deze inspectie mag uitsluitend door bevoegde personen worden uitgevoerd. De volgende controles dienen minstens te worden uitgevoerd en gedocumenteerd.

• Controleren van het frame en het kruiswerk op plastische vervorming, scheurtjes en slechte werking.
• Visuele controle op lakschade (corrosiegevaar)
• Functiecontrole van de wielen (vrijloop, rechtlijnigheid, asspeling, banden, profiel, toestand van de velgen, bandenspanning bij luchtbanden, steekassen enz.)
• Controle of de schroefverbindingen goed vastzitten
• Toestand van de smering bij metalen bewegende delen
• Toestand en grip van geleiders en assen bij de stuurwielen
• Visuele controle van alle kunststof onderdelen op scheuren en breekbare punten
• Werking van de armsteunen en voetsteunen (vergrendeling, belasting, vervorming, slijtage door belasting).
• Werking van andere afneembare delen (bv. anti-tipping, veiligheidsriem, vaste rugleuning/zit. enz.)
• Volledige levering, gebruiksaanwijzing aanwezig?

Laat het onderhoud alleen in het onderhoudsplan opnemen wanneer minstens de hiervoor vermelde profielen zijn gecontroleerd.

4.5 Desinfecteren

WAARSCHUWING: Gevaarlijke produkten - Het gebruik van desinfecteermiddelen is voorbehouden aan bevoegd vakpersoneel.
⚠ WAARSCHUWING: Gevaarlijke produkten, kans op huidirretaties - Draag gepaste beschermkledij. Het desinfecteermiddel kan bij contact met de huid irritaties veroorzaken. Volg ook de aanwijzingen op de betreffende oplossingen.

Alle delen van de rolstoel kunnen worden behandeld met een schuurdesinfectie.

Alle maatregelen ter desinfectie van revalidatiemiddelen, hun componenten of andere accessoires worden bijgehouden in een desinfectiejournaal. Dit journaal bevat minstens de volgende gegevens en wordt bij de betreffende productdocumentatie bewaard:

Datum van desinfectie

Reden

Specificatie

Middel en concentratie

Handtekening

Tabel 4: Voorbeeld desinfectiejournaal

Afkortingen voor de gegevens in kolom 2 (reden):

V = Vermoeden van infectie IF = Infectie W = Nieuw gebruik I = Inspectie

Voor een blanco invulblad van een desinfectiejournaal zie § 9.

De geadviseerde desinfecteermiddelen voor de schuurdesinfectie (conform RKI-lijst) staan in onderstaande tabel. De actuele stand van de in de RKI-lijst opgenomen desinfecteermiddelen kan worden opgevraagd bij het Robert-Koch-Institut (RKI) (internetpagina: www.rki.de).

Werkzame stof	Productnaam	Was-desinfectie		Opper-vlakte-desinfectie(schuur-/wisdes-infectie)		Desinfectie van afscheldingen1 deel braaksel of stoelgang + 2 delengebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werkings-bereik	Fabrikant of leverancier
						Braaksel		Stoelgang		Urine
		Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Fenol of fenolderivaat	Amocid	1	12	5	6	5	4	5	6	5	2	A	Lysoform
	Gevisol	0,5	12	5	4	5	4	5	6	5	2	A	Schülke & Mayr
	Helipur			6	4	6	4	6	6	6	2	A	B. Braun
	m-Kresolzeep-oplossing (DAB 6)	1	12	5	4							A
	Phenol	1	12	3	2							A
Chloor, organ. of anorgan. substanties met actieve chloor	Chloramin-T DAB 9	1,5	12	2,5	2	5	4					A^1B
	Clorina	1,5	12	2,5	2	5	4					A^1B	Lysoform
	Trichlorol	2	12	3	2	6	4					A^1B	Lysoform
Per-verbindingen	Apesin AP100^2			4	4							AB	Tana PROFESSIONAL
	Dismozon pur ^2			4	1							AB	Bode Chemie
	Perform ^2			3	4							AB	Schülke & Mayr
	Wofesteril ^2			2	4							AB	Kesla Pharma

Werkzame stof	Productnaam	Was-desinfectie		Opper-vlakte-desinfectie(schuur-/wlsdes-infectie)		Desinfectie van afscheidingen1 deel braaksel of stoelgang + 2 delengebr.-verd. of 1 deel urine + 1 deel gebr.-verd.						Werkings-bereik	Fabrikant of leverancier
						Braaksel		Stoelgang		Urine
		Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd	Gebruiksverdunning	Inwerktijd
		%	uur	%	uur	%	uur	%	uur	%	uur
Formaldehyde en/of andere aldehyden of derivaten	Aldasan 2000			4	4							AB	Lysoform
	Antifect FD 10			3	4							AB	Schülke & Mayr
	Antiseptica oppervlakte desinfectie 7			3	6							AB	Antiseptica
	Apesin AP30			5	4							A	Tana PROFESSIONAL
	Bacillocid special			6	4							AB	Bode Chemie
	Buraton 10F			3	4							AB	Schülke & Mayr
	Desomed A2000			3	6							AB	Desomed
	Ontsmettings-reiniger Ziekenhuis			8	6							AB	Dreiturm
	Desomed Perfekt			7	4							AB*	Desomed
	Formaldehyde-oplossing (DAB 10), (formaline)	1,5	12	3	4							AB
	Incidin Perfekt	1	12	3	4							AB	Ecolab
	Incidin Plus			8	6							A	Ecolab
	Kohrsolin	2	12	3	4							AB	Bode Chemie
	Lysoform	4	12	5	6							AB	Lysoform
	Lysoformin 2000	3	12	5	6							AB	Lysoform
	Melsept	2	12	4	6							AB	B. Braun
	Melsitt	4	12	10	4							AB	B. Braun
	Minutil	2	12	6	4							AB	Ecolab
	Multidor			3	6							AB	Ecolab
	Nüscosept			5	4							AB	Dr. Nüsken Chemie
	Optisept			7	4							AB*	Dr. Schumacher
	Pursept-FD			7	4							AB*	Merz
	Ultrasol F	3	12	5	4							AB	Fresenius Kabi
Amfotere oppervlakteactieve stoffen(amfotensiden)	Tensodur 103	2	12									A	MFH Marienfelde
Loog	Kalkmelk ^3							20	6			A ^3 B
1 Onvoldoende werkzaam tegen mycobacteriën, in het bijzonder in aanwezigheid van bloed bij de oppervlaktedesinfectie.2 Niet geschikt voor het desinfecteren van merkbare met bloed besmette vlakken of van poreuze oppervlakken (bjv. onbehandeld hout).3 Onbruikbaar bij tuberculose; bereiding van de kalkmelk: 1 deel opgeloste kalk (calciumhydroxide) + 3 delen water.* Effectiviteit tegen virussen gecontroleerd volgens de proefmethode van het RKI [Bundesgesundheitsblatt 38 (1995) 242].A: Geschikt voor het vermietigen van vegetatieve bacteriële kiemen, inclusief mycobacteriën en van schimmels, inclusief schimmelsporen.B: Geschikt voor het inactiveren van virussen.

Tabel 5: Desinfecteermiddelen

Voor meer informatie over desinfecteren kunt u contact opnemen met de vakhandelaar. Hij helpt u graag verder.

5 Garantie

Uittreksel uit de algemene verkoopsvoorwaarden:

(…)

1. De verjaringstermijn voor garantie aanspraken bedraagt 24 maanden. Op grond van onze hoge kwaliteitseisen kunnen wij boven deze basisgarantie de verjaringstermijn voor aanspraken wegens defecten verhogen voor

(…)

-frame en constructie van rolstoelen

4 jaar

Wij zijn niet aansprakelijk voor schade die ontstaat door constructieve wijzigingen aan onze producten, gebrekkig onderhoud, gebrekkige of onoordeelkundige behandeling of bewaring of gebruik van niet-originele wisselstukken. De garantie op slijtagedelen of onderdelen die onderhevig zijn aan een natuurlijk slijtage, is eveneens uitgesloten.

(…)

6 Afvalverwerking

Als U de rolstoel wilt wegdoen, stelt U zich in verbinding met de plaatselijke verantwoordelijken of bezorgt U het product terug bij de vakhandel. Deze kan, na hygiënische reiniging, de rolstoel aan de fabrikant terugsturen. De fabrikant kan voor vakkundige verwerking en hergebruik (gescheiden naar grondstof) zorg dragen.

Verpakkingsmateriaal kan bij de betreffende verwerkingsplaatsen en hergebruikinstellingen of bij Uw vakhandelaar afgegeven worden.

7 Verklaring van overeenstemming

De fabrikant of zijn gevolmachtigde vertegenwoordiger :

N.V. VERMEIREN N.V

Adres :

Vermeirenplein 1/15

2920 Kalmthout

België

verklaart geheel onder zijn eigen verantwoordelijkheid, dat de CE gemarkeerde medische hulpmiddelen :

Productgroep :

Manuele rolstoelen

Merk

Vermeiren

Type :

Jazz, Jazz 30°, Jazz T30, Jazz E

zijn geklassificeerd als klasse I, volgens bijlage IX MDD 93/42/EEG, regel 1,

en vervaardigd zijn in volledige overeenstemming met de onderstaande Europese richtlijnen - inclusief de laatste wijzigingen - en met de nationale wet, die deze richtlijnen organiseert :

Medische hulpmiddelen richtlijn MDD 93/42/EEG

en in overeenstemming zijn met de relevante Europese geharmoniseerde normen :

EN 12182: 1999, EN 12183: 2009

8 Onderhoudsplan

Opmerkingen	Paraaf	Opmerkingen	Paraaf
1/1/2011	Smering & algemeen nazicht	geen

9 Desinfectiejournaal

Datum van desinfectie	Reden	Specificatie	Middel en concentratie	Handtekening
Afkortingen voor de gegevens in kolom 2 (reden):V = Vermoeden van infectie IF = Infectie W = Nieuw gebruik I = Inspectie

10 Clusteromschrijvingen

De Jazz met 22 of 24 inch achterwielen voldoen voor:

Hoepelrolstoel bedoelt voor gebruik in en om huis en op straat. De rolstoel is uitgevoerd met duwhandvatten en kiepvoorziening voor het duwen. De voetsteunen zijn instelbaar. De voetplaat of -platen kunnen door de gebruiker worden weggeklapt voor een transfer.

De rolstoel is opvouwbaar, zodat deze in de kofferbak van een auto of in een stationwagen kan worden meegenomen.

Inhalt

Vorwort....2

Woonplaats/Domicile/Home

Wohnort/Citta

E-mail

- normale slijtage van de rolstoel, - niet inzenden van de garantiestrook.

N.V. VERMEIREN N.V. Vermeirenplein 1/15 B-2920 Kalmthout BELGIUM

- in geval van herstelling, kaart "B" bijvoegen. - en cas de réparation, veuillez ajouter la carete "B". - in case of repair, please add part "B". - im Falle einer Reparatur, Karte "B" beifügen - in case di riparazione, rispediteci la carta "B".

- terugsturen binnen de 8 dagen na aankoop of registreer uw product via onze website, http://www.vermeiren.be/registration - à renvoyer dans les 8 jours après achat ou régister votre produit sur notre site, http://www.vermeiren.be/registration - please return within 8 days of date of purchase or register your product at our website, http://www.vermeiren.be/registration - zurückschicken innerhalb von 8 Tagen nach kauf oder registrieren Sie Ihr Produkt auf unserer website, http://www.vermeiren.be/registration - da restituire entro 8 giorni dalla data di acquisto o registri il vostro prodotto al nostro web site, http://www.vermeiren.be/registration

Notes

Notes

Notes

Belgium

N.V. Vermeiren N.V.

Vermeirenplein 1 / 15

B-2920 Kalmthout

Tel: [phone]

Fax: [phone]

website: www.vermeiren.be

e-mail: [e-mail]

France

Vermeiren France S.A.

Z. I., 5, Rue d'Ennevelin

F-59710 Avelin

Tel: [phone]

Fax: [phone]

website: www.vermeiren.fr

e-mail: [e-mail]

Italy

Realtime S.R.L.

Via Torino 5

I-20039 Varedo MI

Tel: [phone]

Fax: [phone]

Vermeiren Nederland B.V.

Domstraat 50

NL-3864 PR Nijkerkerveen

Tel: [phone]

Fax: [phone]

website: www.vermeiren.com

e-mail: [e-mail]

Czech Republic

Vermeiren ČR S.R.O.
