GEBRUIKSAANWIJZING OR 444 W Orima

We stellen ons ten doel u een product van hoge kwaliteit te leveren die met de grootst möglichke zorgvuldigheid is geproduced in unsere moderne fabriek en die volledig voldoen aan alle kwaliteit'scontroles.

We raden ukaarom aan deze handleiding zorgvuldig door te lezen voordat u het product gaat gebruiken en het te bewaren als een naslaghandleiding.

Opmerking: Deze gebruikershandleiding is gemaakt voor meer dan een model. Sommige onderdelen genoemd in deze handleidingঃn wellicht Niet beschikkaar voor uw apparaat.

DIT APPARAAT MOET WORDEN GEINSTALLEERD VOLGENS DE GELDENDE VOORSCHRIFTEN EN MAG ALLEEN WORDEN GEBRUIKT IN EEN GOED GEVENTILEERDE RUIMTE. VOOR DE INSTALLATIE EN INGERBRUIKNAME MOETEN EERST DE INSTRUCTIONS WORDEN GERAADPLEEGD.

INHOUDSOPGAVE

DEOVEN INSTALLEREN

TECHNISCHE SPECIFICATIES VAN UW OVEN

BELANGRIJKE WAARSCHUWINGEN

WANNEER UW OVEN NIET WERKT

BESCHRIJVING VAN DE OVEN EN HET BEDIENINGSPANEEL

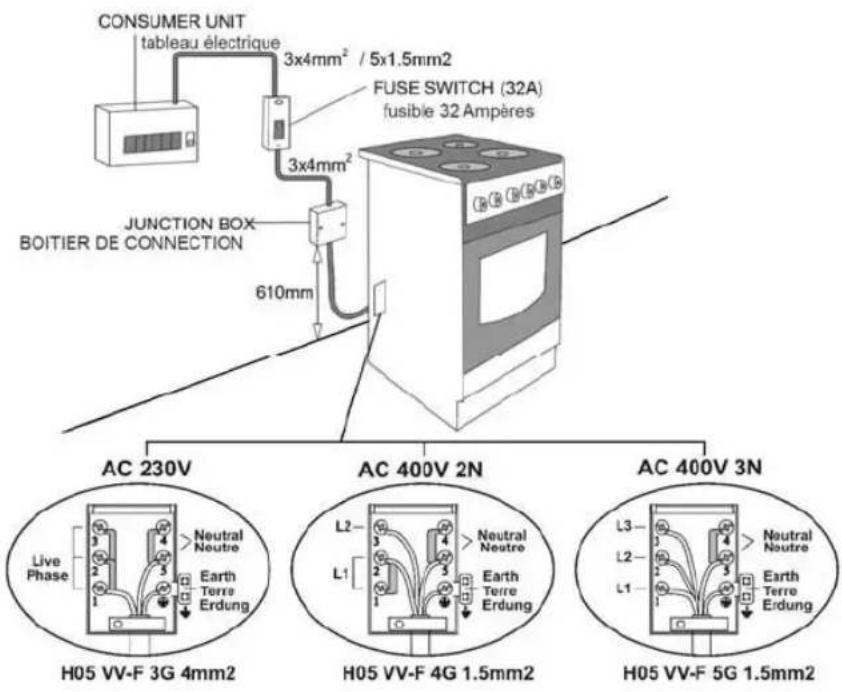

1. Het fornuis moet+zijn gezekerd met een 16/32 A zekering.Mocht de zekering doorslaan,vervang deze dan met een goedgekeurde 16/32 A zekering.Neem bij twijfel contact op met een elektricien.
2. Het gasfornuis is aangepast voor een lichtnet van 230 V / 400 V, 50 Hz. Mocht het elektriciteitsnet anders zijn dan de aangegeven waarde, neem contact met een erkende dealer.
3. De stekker van het fornuis mag alleen in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De fabrikant is Niet verantwoordelijk indien Niet goedgekeurde wandcontactdozen worden gebruikt.
4. Mocht de kabel of de stekker beschadigd zich, neem contact op met een erkende elektricien.
5. Plaats de elektriciteitskabeluit debuurt van hete delen van de oven.

1. Dit apparaat moet worden geinstalleerd door een erkend installmenteur.

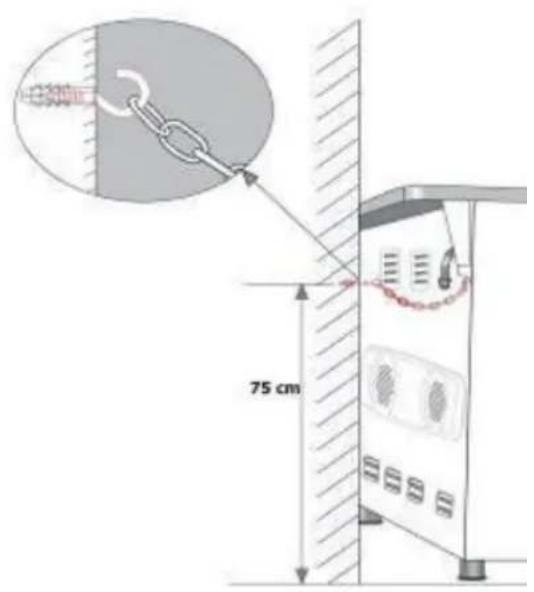

2. Gebruik alkijd de meegeleverde anti-kantel beugels. De fabrikant is Niet verantwoordelijk voor letsel of schadeverooraakt indien de anti-kantel beugels Niet zich geplaatst.

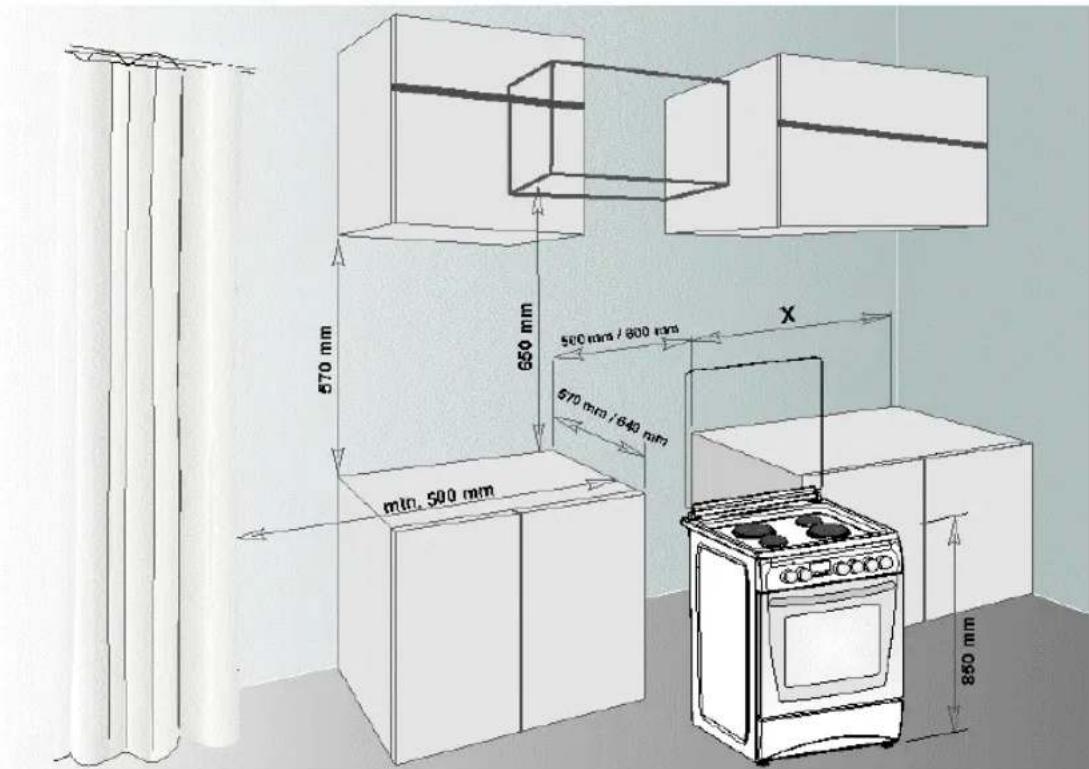

3. De oven dient op een vlakke vloer in een goed geventileerde ruimte te staan. Gebruik de verstelbare pootjes omkleine oneffenheden te compenseren.

CONTROLER OPNIEUW DE GASAANSLUITING

Het fornuis mag alleen door een erkende installmenter worden aangesloten of afgesloten.

De elektricietskabel en de gasleiding mogen geen hete onderdelen aanraken zoals de achterkant van de oven.

Wees zerichtig mocht u de oven verplaatsen. Niet aan de gasleiding trekken aangezien dit lekkage kanveroorzaken.

TECHNISCHE SPECIFICATIONS VAN UW OVEN

SPECIFICATIES	50 x 55 50 x 60	60 x 58 60 x 60
BUITEN BREEDTE 500 mm 500 mm	600 mm 600 mm
BUITEN DIEPTE 550 mm 630 mm 5	80 mm 630 mm
BUITEN HOOGTE 855 mm 855 mm	355 mm 855 mm
BINNEN BREEDTE 360 mm 360 mm	460 mm 460 mm
BINNEN DIEPTE 400 mm 400 mm 4	00 mm 400 mm
BINNEN HOOGTE 350 mm 350 mm	350 mm 350 mm
VERMOGEN LAMP* 15 W
THERMOSTAAT	50 - 280 °C
VERHITTINGSELEMENT ONDER 100	W 1000 W 1200 W 1200 W
VERHITTINGSELEMENT BOVEN 800	W 800 W 1000 W 1000 W
TURBO VERWARMELEMENT * -- 180	00 W 2200 W 2200 W
VERHITTINGSELEMENT GRILL *	1500 W 1500 W 2000 W 2000 W
VOEDINGSSPANNING	220-240 V AC, 50-60 Hz (230V/400V AC, 50 - 60 Hz.)
VERWARMPLAAT Ø145 mm *	1000 W
VERWARMPLAAT Ø180 mm *	1500 W
VERWARMPLAAT Ø145 mm rapid *	1500 W
VERWARMPLAAT Ø180 mm rapid*	2000 W

De waarden van de branderinjecteur volgens het gastype			LPG	Aardgas	Aardgas
			G 30-30	G 20-20	G 25-25
Wok brander	Injector	mm	0.96	1.30	1.40
	Kracht	KW	3.60	3.35	3.66
Grote brander	Injector	mm	0.85	1.15	1.20
	Kracht	KW	3.00	2.77	3.00
Midden brander	Injector	mm	0.65	0.97	0.95
	Kracht	KW	1.78	1.78	1.61
Kleine brander	Injector	mm	0.50	0.72	0.70
	Kracht	KW	0.88	0.99	0.88
Top brander	Injector	mm	0.70	0.97	0.95
	Kracht	KW	2.16 / 2.22	1.83 / 2.00	1.72 / 1.70
Grill brander	Injector	mm	0.60 / 0.65	0.95	0.92 / 0.95
	Kracht	KW	2.22 / 1.72	1.78 / 1.85	1.50 / 1.60

1. Instructies om spreieers te veranderen: Gieve een speciale schroevendraier te gebruiken om spreier te verwijderen en te installereren (kijk figuur 1

2. Verwijder spreoeier (figuur 2) van brander mbv speciale schroevendraier en plaats neue sproeier (figuur 3)

Figur-1

Figuur-2

Figuur-3

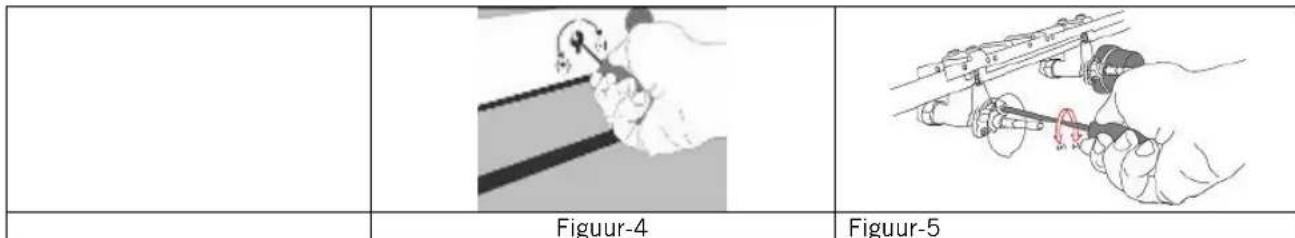

Vlam aanpassen

U kunt het fornuis lately aanpassen voor gebruik met een andere gassoort ,

Raadpleeg hiervoen erkende installmenteur. Om uw oven volgens gstate aan te passen, voor verminderde vlam voorzichtig met eenkleine schroeverdraaier draaien zoals het beneden aangetoond is zowel het in de midden van de gaspit schroeven en de pijp veranderen.

Van LPG maar aardgas Van aardgas�n ar LPG
Grote brander 3 draai gegen de klok in 3 draai met de klok mee
Midden brander 2.5 draai gegen de klok in 2.5 draai met de klok mee
Kleine brander 2 draai gegen de klok in 2 draai met de klok mee

Voor branders van oven: Verwijder bout van spreier met rakeniak en disconnecteer de gasleiding zoals in figuur 6 en 7. Verwijder spreier en spreierdrager zoals in figuur 8 en verander spreier. Vervolgens moet u spreierdrager (figuur 9

Foto - 6	Foto - 7	Foto - 8
Foto - 9	Foto - 10	Foto - 11

1. Wees verstandig en houdt u zich aan de gezondheid- en veiligheidswaarschuwingen.
2. Het fornuis wordt geleverd volgens de kenmerken op het rating label dat u zichteraan het toestel vind. U kan dus controleren of het toestel oorspronkelijk in aardgas of butaangas werd geleverd (behalte als u de omschakeling voordien hebt aangevraagd).
3. De stroomtoevoer voor uw oven is 230V / 400V 50Hz
4. De stekker van het gasfornuis mag in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De fabrikant is Niet verantwoordelijk indien Niet goedgekeurde wandcontactdozen worden gebruikt.
5. Houd de gasslang en elektriciteitskabeluit de buurt van hete onderdelen van de oven en zorg ervoor dat deze het apparaat Niet aanraken.
6. Houd ze uit de buurt van scherpe kanten.
7. Wanner de stroomkabel is beschadigd dient u deze te latent verrangen door de fabrikant, dealer of vergelijkbaar bevoegde partij om gevaarlijke situatuies te voorkomen.
8. Controller dat het apparaat is uitgeschakeld voordat u de lamp verwangt om het gevaar van een elektrische schok te voorkomen.
9. Uw oven kan verchillende uitvoerdukken hebben overeenstemmend met uw land gas en druk specificaties. Zorg ervoor dat het fornuis correct werk ingesteld volgens de vereisten van de regio waar u zich bevind (vb, dat de spreieiers voorzijn zijn voor de juiste druk)
10. Verbind uw oven aan de LPG kraan op de kortste manier en zonder enige lekkage. Min. 40 cm Max. 125 cm
11. Wanner u vermoedt dat er gaslekkage is, stek dan nooit een vlam aan zoals een aansteker, lucifers, sigaret of iets dergelijks.
12. Het gebruik van het apparaat creert vocht en warmte in de keuken, zorg erkaarom voor dat de keuken goed geventileerd is onderhoud de ventilatiebuizen.
13. Wanner de oven in gebruik is, houd uw kinderen in het oog aangezien sommige externe delen heet kuren zich.
14. Als de oven heet is, raak dan nooit het ovenglas aan.
15. Verwijder voordat u het apparaat gaat gebruiken gordijnen, papier en ander brandhaar materiaal van het apparaat. Houd geen ontvlambare of brandbare substanties in of op het apparaat.
16. Trek de stekker uit het stopcontact voordat u de apparaten losmaakt.
17. Duw.altijd de gasknop eerst in voordat u eraan draait.
18. Sommige modellen worden zonder stekker geleverd. In dit geval, gelieve volgende snoer te gebruiken voor monophase : H05 VV-F3 G 4 mm2 en volgende snoer voor triphase : H05 VV-F 5 G 1.5 mm2

WANNEER UW OVEN NIET WERKT

1. Controller de hoofdgasklep.
2. De gasslang kan gebroken of gekromd zichn.
3. Controller de verbinding van de gasslang met de oven.
4. Controller geluid van de gassnelheid.
5. Controller of gasklep geschikt is voor uw oven.
6. Wij adviseren u om de tweeJAar de gasklep van uw oven te veranderen.
7. Als u het probleem Niet kunt oplossen, vraag aan uw fabrikant, leverancier of soortgelijk bevoegde Personen.

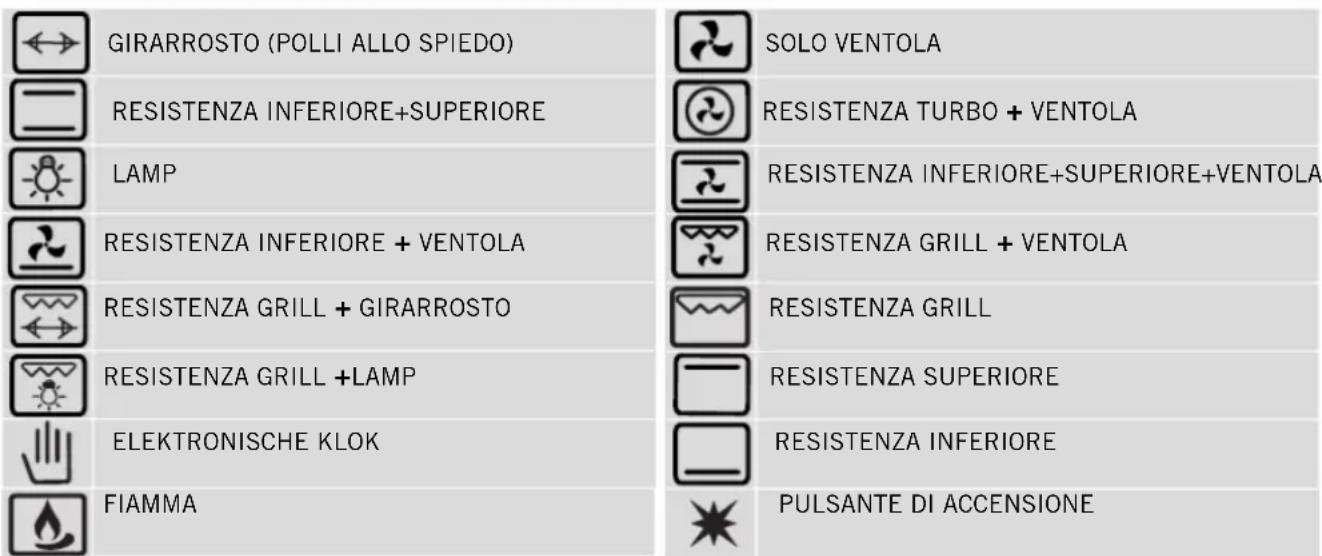

BESCHRIJVING VAN DE OVEN en het BEDIENINGSPANEEL

THERMOSTAATKNOP: om de oven te latent werken moet u dethermostaatknop op de gewenste temperatuur instellen. Dethermostaatknop is in te stellen tussen 50 - 280^ graden.

MECHANISCHE Tijklok (optioneel): om de oven te latenten werkken要去 u de tijschakelaar instellen op de gewenste tijd.

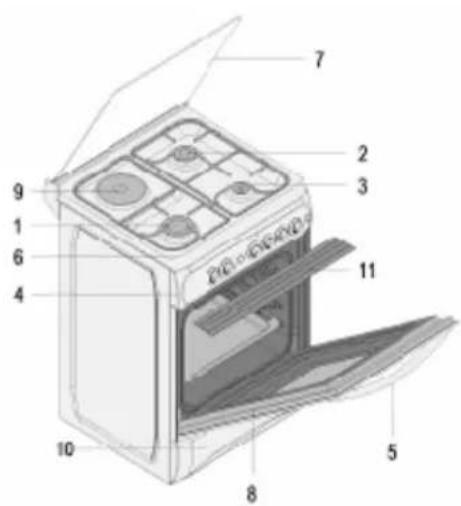

BESCHRIJVING VAN DE OVEN EN HET BEDIENINGSPANEEL

1. Grote gaspit
2. Middelgrote gaspit
3. Kleine gaspit
4. Bedieningspaneel
5. Ovenhendel
6. Bovenplaat
7. Deksel
8. Ovendeur
9. Verwarmplaat (optioneel)
10. Bordverwarmer gedeelte
11. Deflectieplaat

Gaspitten gebruiken:

Grote gaspit 24 - 28 cm

Middelgrote gaspit 18 - 22 cm

Hulpgaspit 12 - 18 cm

Om een maximum resultaat te bereiken dient u pannen met een platte bodem te gebruiken en met afmetingen zoals hieronder aangegeven.

De ventielen voor de gaspitten hebben een special veiligheidsmechanisme om een gaspit te ontsteken (voor modellen met de optionele ontsteker):

Voor veranderingen door door de switch kloksgewijs te draaien om zo te komen tot gewenste temperatuur. Wanner waarschuwingslampje aanspringt, weet u dat de kookpplaat in werkig is.

Gebruik van kookplaten:

	LEVEL 1 LEVEL 2 LEVEL 3 LEVEL 4 LEVEL 5 LEVEL 6
145 mm	95 W 155 W 250 W 400 W 750 W 1000 W
180 mm 115 W 175 W	250 W 600 W	850 W 1500 W
145 mm Snel 135 W 165 W	W 250 W 500 W 750 W	1500 W
180 mm Snel 175 W		220 W 300 W 850 W	150 W 2000 W
	Koken in lage stand temperatuur		Normaal koken temperatuur		Koken in hoogste stand

Wanner u kookplaat voor eerste maal gebruikt, is het aangeraden deze op stand 6 te zetten gedurende 5 Minutes. Dit zal ervoor zorgen dat bovenste laag van kookplaat gezard worden. Gebruik zo vaak möglichk potten en pannen metYLakke onderkant.

Druk de schakelaar alkijd in en draai deze linksom maar het gewenste vlamsymbol en druk op de ontstekingsschakelaar.

Alle ontstekers zullen werkken maar alleen de gekozen gaspit za ontbranden. Houd de schakelaar ingedrukt tot de ontsteking is voltooid.

Houd deze tenminste 5-10 seconden ingedrukt.

Voor modellen met een gasbeveiligingsystem geldt dat als de vlam van de gaspit is gedoofd, het afsluitventiel de gastroevoer automatisch za afsluiten. (OPTIE)

Om de pitten te bedieren als er een gasbeveiligingsystem is, dient u de knop in te drukken en linksom te draaien.

Na ontsteking (met optionele automatische ontsteking of lucifers) dient u 5-10 seconden te wachten voordat het gasbeveiligingsystemeert voordat u de gasknop kurz loslaten.

Gebruik de aansteking Niet langer dan 15 Seconden. Indien de brander Niet aangaat na 15 Seconden dient u de wachten gedurende enkele ogenblikken en

indien u de oven probeerde aan te steken, dient u de deur te openen en minimum 1 minuut te wachten alvorens opnieuw te proberen.

Indien de brander voor om het even welke reden alleen is uitgegaan, moet u deze uitzetten en minimum 1 minuut wachten alvorens deze opnieuw aan te zetten.

Ovenbranders gebruiken

Wanner u uw gewenste brander wil gebruiken, moet u de knop indrukken en ongeveer 5-10 seconden wachten. Daarna kurz u ontsteken met automatisch ontsteking systeem(optioneel) of lucifer. U moet 10-15 seconden wachten na de ontsteking met de knop ingedrukt en daarna kurz u de knop loslaten. Als dit nicht gelukt is moet u het nog een keer proberen. Wanner de ontsteking werk, dan kurz u het deksel van de oven na 3-4 minutes dicht doen.

GEBRUK VAN DE OVEN

1. Als u de oven voor het eerst gebruikt za dele een geur afgeven.
2. Dit is vanwege een beschermlaag die wegbrand in de oven. Laat de oven op 250^ gedurende 45-60 minutes branden verwijl deze leeg is om de beschermlaag weg te branden
3. Hierna is uw oven maar voor gebruik.
4. Om de oven te latent functioneren, dient u een temperatuur in te stellen met de thermostat.
5. Kooktijden en temperaturesen worden in de kooktabel weergegeven (Indien aanwezig!)
6. Houd de ovendeur gesloten wanner u aan het koken bent, los van incidentele controles.
7. Anders heeft dit gevolgen voor het resultaat.
8. De waarden die in de kooktabel worden weergegeven zijn algemene waarden die uit testen zich verzregenuitgevoerd in onsè laboratoria.
9. Iedere oven wijktients af en u dient zelf te ondvinden wat het beste resultaat geeft.
10. Kooktijden : Het resultaat kan afwijken afhankelijk van het voltage wat worden gebruikt.

MAALTIJD TEMPERATUREUR REK POSIT	E KOOK TIJD(MIN.)
GEROOMDE CAKE 150-170 2 30-35
GEBAKJE	200-220	2	35-45
BISQUIT	160-170	3	20-25
KOEKJE	160-170	3	20-35
CAKE	160-180	2	25-35
GEVLECHT KOEKJE 200-220 2 30-40
BESLAG GEBAKJE 180-220 2 35-45
PIKANT GEBAKJE 160-180 2 20-30
LAMSVEES	200-230	1	90-120
KALFSVEES	200-230	1	90-120
SCHAAPSVEES	210-230	1	90-120
KIP(IN STUKKEN) 210-230 1 75-100
VIS	190-210	2	40

Note: De waarden in de lijst zijn resultaten verkreten in ons laboratorium. U kunt aroma's vinden aan uw smoak verzschillend en geschikt door ervaring. 5-10 min voorverwarming moet is nodig voor het koken.

GEBRUIK VAN HET DEFLECTIEPANEEL (OPT)

1. Een veiligheidspaneel ontworpen om het bedieningspaneel en de knappen te beschermen wanner de oven in de grillstand staat (fig. 1)
2. Gebruik het veiligheidspaneel om te voorkomen dat er schade ontstaat aan het bedieningspaneel en de knappen als gevolg van hette wanner de oven in de grillstand staat.
3. Plaats het veiligheidspaneel onder het bedieningspaneel door de oven te openen. (Figuur 2)
4. Plaats het veiligheidsspaneel tussen de oven en de ovenklep en sluit deze voorzichtig. (Figuur 3)
5. Het is belangrijk dat de ovenklep op de aangegeven afstand openstaat wanner u in de grillstand kookt.
6. Het deflectieonderdeel voor de grill zorgt voor een ideale kookprestatie en beschermt tegelijkkertijd het bedieningspaneel en de knappen.

Figur 1

Figur 2

Figur 3

ONDERHOUD en REINIGING

1. Trek de stekker uit de wandcontactdoos, en zorg dat voor reiniging het apparaat is afgekoeld.
2. De oven is erg heet als deze aanstaat of kort nadat deze is uitgezet. Voorkom dat u de hare onderdelen aanraakt.
3. Maak de binnenkant van de oven, de klep, handvat, laden of andere delen van de oven nooit schoon met scherp gereedschap zoals
4. Harde borstels, schuursponsjes of messen. Gebruik geen schuurmiddel, middelen die krassen veroorzaken of wasmiddelen.
5. Reinig de binnendelen van de oven met een natte doek met EVT. Mild schoonmaakniddel, maar daarna de oven droog met een zachte doek.
6. Reinig het overglas met een schoonmaakmiddel special voor glas.
7. De oven Niet reinigen met een stoomreiniger.
8. Was de verhittingselementen na enige tijd met water en een mild schoonmaakmiddel en reinig de gaspitten met een borsteltje.
9. Verwijder voordat u het bovendeksel van de oven opent eerst eventueel geknoeide vloeistof van het deksel.
   Controleer voordat u het deksel maar beneden doet of het gasfornuis genoeg is afgekoeld.
10. Gebruik nooit brandbare middelen zoals zuren, thinner of gasbenzine om de oven mee schoon te make.
11. U mag geen onderdelen van de oven met de vaatwasser schoonmaken.
12. Om het glas aan de voorkant van de oven te kunnen schoonmaken, verwijdert u met een schroevendraier de bevestigingssschroeven die de hendel vasthouden om zo de ovendeur te kunnen verwijderen.Spoel en reinig grondig.Nadat u klaar bent met schoonmaken zet u de onderdelen opnieuw vast.
