Montenapoleone - Afzuigkap TURBOAIR - Gratis gebruiksaanwijzing en handleiding

Merk	TURBOAIR
Model	Montenapoleone
Producttype	Afzuigkap
Gebruik	Huishoudelijk
Gebruiksversie	Afvoerend (buitenafvoer) of filterend (recirculatie)
Aantal snelheden	3 snelheden + stop
Verlichting	Halogeenlampen 12V 20W max, Ø35 GU4
Vetfilter	Metaal, vaatwasserbestendig
Actief koolstoffilter (recirculatieversie)	Elke 2 maanden reinigen, elke 3 jaar vervangen
Minimale veiligheidsafstand (elektrische kookplaten)	50 cm
Minimale veiligheidsafstand (gas-/mengplaten)	65 cm
Elektrische aansluiting	Stopcontact of gestandaardiseerde schakelaar (overspanningscategorie III)
Voedingskabel	Speciaal, bij beschadiging vervangen door technische dienst
Installatie	Plafondmontage, hanteren door minstens 2 personen
Regelmatig onderhoud	Minstens eenmaal per maand binnen- en buitenkant reinigen met vochtige doek en neutraal schoonmaakmiddel
Veiligheidsvoorschriften	Voor onderhoud de stekker eruit trekken; niet gebruiken zonder rooster; open vuur vermijden
Materiaal van de afvoerleiding	Diameter gelijk aan aansluitflens, gladde binnenbuis, lichte helling naar boven

Veelgestelde vragen - Montenapoleone TURBOAIR

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor elektrische kookplaten is de minimale afstand 50 cm. Voor gas- of mengplaten is dit 65 cm. Als de handleiding van de kookplaat een grotere afstand aangeeft, volg die dan.

Hoe sluit ik de Montenapoleone afzuigkap elektrisch aan?

Als er een stekker is, steek deze dan in een na installatie bereikbaar stopcontact. Gebruik anders een gestandaardiseerde schakelaar om de afzuigkap volledig van het net te scheiden. De spanning moet overeenkomen met die op het typeplaatje.

Kan de afzuigkap worden gebruikt in recirculatiemodus?

Ja, de afzuigkap kan worden gebruikt in de filterende versie met een actief koolstoffilter (niet meegeleverd). De lucht wordt ontvet en ontgeurd voordat deze terug de kamer in wordt geblazen.

Hoe onderhoud ik het vetfilter?

Het vetfilter wordt gedemonteerd door aan de veergreep te trekken. Het kan worden gereinigd in de vaatwasser of met de hand met een neutraal schoonmaakmiddel. Regelmatige reiniging (minstens eenmaal per maand) is essentieel om brandgevaar te voorkomen.

Hoe reinig ik het actief koolstoffilter?

Het koolstoffilter wordt elke 2 maanden gereinigd met heet water of in de vaatwasser op 65°C. Na het wassen droogt u het in de oven op 100°C gedurende 10 minuten. Vervang het elke 3 jaar of als het beschadigd is.

Hoe vervang ik de lampen van de afzuigkap?

Trek de stekker uit de afzuigkap en zorg dat de lampen koud zijn. Gebruik een platte schroevendraaier om aan de rand van de lamp te wrikken en verwijder deze. Vervang door een lamp 12V 20W max, Ø35 GU4. Monteer in omgekeerde volgorde.

Wat is de aanbevolen afzuigcapaciteit?

Gebruik de maximale snelheid bij sterke dampvorming. Zet de afzuigkap 5 minuten voor het koken aan en laat hem 15 minuten na het koken aan voor een betere efficiëntie.

Wat te doen als de verlichting niet werkt?

Controleer eerst of de lampen goed in de fitting zitten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Is de afzuigkap geschikt voor gebruik boven een gasfornuis?

Ja, maar houd een minimale afstand van 65 cm aan en zorg voor voldoende ventilatie van de kamer als de afzuigkap en het fornuis tegelijkertijd werken.

Hoe installeer ik de afzuigkap aan het plafond?

De afzuigkap moet door minstens twee personen aan het plafond worden bevestigd. Gebruik de meegeleverde pluggen, maar controleer of het plafond stevig genoeg is om het gewicht te dragen. Volg de montage-instructies nauwkeurig.

GEBRUIKSAANWIJZING Montenapoleone TURBOAIR

NL Montagevoorschriften en gebruiksaanwijzingen

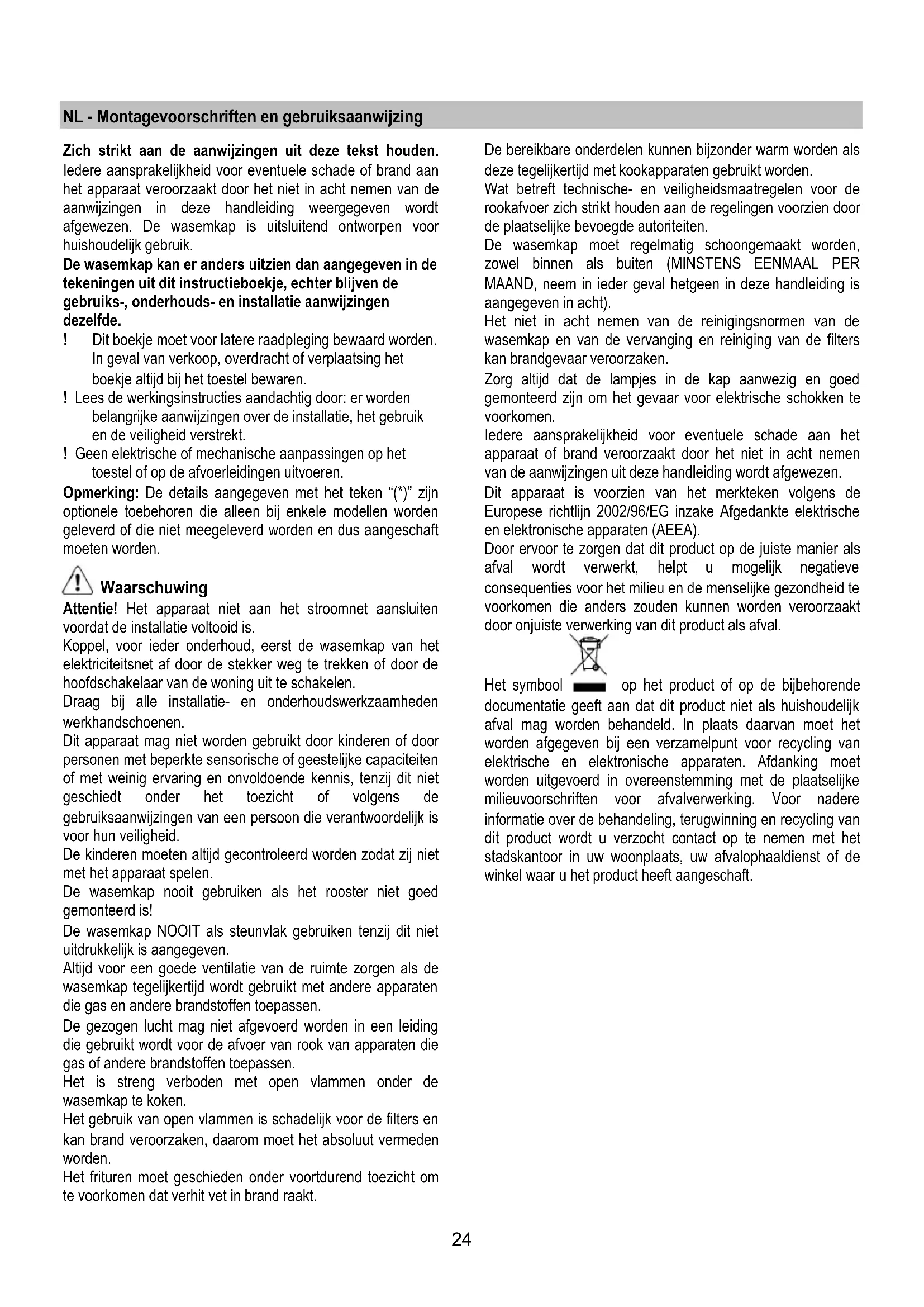

NL - Montagevoorschriften en gebruiksaanwijzing

Zich strikt aan de aanwijzingen uit deze tekst houden. Ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het Niet in acht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen. De wasemkap isuitsuitend ontworpen voor huishoudelijk gelebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, darüber blijven de gebruiks-, onderhouds- en installmentie aanwijzingendezelfde.

! Dit boekje要去 voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de veiligheid verstrekt.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.

Opmerking: De details aangegeven met het teken (^*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die Niet meegeleverd worden en dus aangeschacht moeten worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installment- en onderhoudswerkzaamheden werkhandsschoenen.

Dit apparaat mag Niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen要去 algond gecontroleerd worden zatat zich niets met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOoit als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogen lucht mag Niet afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder dewasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

De bereibbare onderdelen können bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.

Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven inucht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algid dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in alot nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichn negatieve consequenties voor het milieu en de menselijkke gezondheid te voorkomen die anders zonden+kennen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbolism op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatslijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoorn in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuigend apparatus

De aangezogen rook en damp worden maar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp worden hierbij Niet geleverd en moet apart aangekocht worden.

De middelijk van de afvoerpijp要去 even groot় als die van de verbindingsring.

De horizontale stukken van de buis要去en enigszins omhoog hellen (ongeveer 10^ ) om de lucht gemakkelijk maar buiten te voeren.

Note. Als de wasemkap reeds is voorzien van koolstofffilter dan要去 u dit verwijderen.

Verbind de wasemkap aan wandafvoerijpen en afvoeropeningen metdezelfde diameter als de luchtuitgang (verbindingsflens).Het gebruik van wandafvoerijpen of afvoeropeningen met een Kleinere diameter zar leiden tot een vermogensverlies en een sterke toename van het bedrijsgeluid.

ledere aansprakelijkheid hiervoor worden afgewezen.

! De lenghte van het afvoerkanaal moet zo kort möglichelijk়n.
! Gebruik zo min möglichk bochten (maximaal toegestane hoek: 90^ ).
! Vermijd große verschillen in doorsnede.
! Gebruik een buis met een zo glad möglichke binnenkant.
! Het gebruike materiala moet volgens norm+zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstofffilter te gebruiken.

De afgezogen lucht worden ontvet en gefilterd voordat zich weer teruggeblazen worden in het vertrek via het bovenste rooster

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm, in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gezogen.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften op een, ook na de installmentie, goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze, ook na de installmentie, Niet goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentie normen.

Attentie! Alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllerer deze goed functioneert, controllerer.altijd of de voedingskabel goed gemonteerd is.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

Dit type afzuigkap dient aan het plafond te worden bevestigd.
Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geinstallerd te worden.

De wasemkap is voorzien van bevestigingspluggen die geschikt+zijn voor de meeste muurs/plafonds. Er要去chter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschikt+zijn voor het type muur/plafond. Het muur/plafond要去 stevig genoeg+zijn om het gewicht van de kap te honden.

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzugkap 5 Minutes voor men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan te lately.

a. Lichtschakelaar ON/OFF.
b. Schakelaar OFF/snelheid 1
c. Selectieknop snelheid 2
d. Selectieknop snelheid 3

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zobel binnen als buiten (tenminste metdezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verranging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichen van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde verilgheidsvoorschriften.

Vetfilter

afb. 19-23

Houdt de vetdeeltjes vast.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat) afb.22

Houdt de lastige kookgeuren vast.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water en met geschikte reinigingsmiddelen of in de vaatwasmachine op 65^ (in het geval van een reiniging in de vaatwasmachine voor een volledige wascyclusuit zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje om de 3aar en elke keer dat het beschadigd blijkt.

Montage

Plaats het koolstofffilter anschter het vetfilter en maak het met twee staven vast.

Attentie! De staven zich inbegren in de verpakking van het koolstofffilter en Niet bij de wasemkap.

• Voor de demontage van het filter in de tegengestelde volgorde handelen.

Vervanging lampjes

afb.24

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

• Met eenkleine rechte schroevedraaier,een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
• Het lampje verwijderen en verrangen met een neue lampje van 12V 20W MAX 30^ Ø35 12V GU4.
• De verwanging en de montage van het lampje in de tegengestelde volgorde UITvoeren.

Als de verlichting Niet werkt, controlleren dan of de lampjes goed op hunplaats zitten alvorens de assistentiedienst te bellen.
