Montenapoleone - Virtuves nosūcējs TURBOAIR - Bezmaksas lietošanas instrukcija

Zīmols	TURBOAIR
Modelis	Montenapoleone
Produkta veids	Virtuves tvaika nosūcējs
Lietojums	Mājsaimniecības
Lietošanas versija	Sūcošā (ārējā izvade) vai filtrējošā (recirkulācija)
Ātrumu skaits	3 ātrumi + apturēšana
Apgaismojums	Halogēna spuldzes 12V 20W maksimāli, Ø35 GU4
Pretauku filtrs	Metāla, mazgājams trauku mazgājamā mašīnā
Aktivētās ogles filtrs (recirkulācijas versija)	Tīrāms ik pēc 2 mēnešiem, nomaināms ik pēc 3 gadiem
Minimālais drošības attālums (elektriskās plītis)	50 cm
Minimālais drošības attālums (gāzes/jauktās plītis)	65 cm
Elektriskais pieslēgums	Sienas kontaktligzda vai standartizēts automātiskais slēdzis (pārsprieguma kategorija III)
Barošanas kabelis	Īpašs, jānomaina tehniskajam dienestam, ja bojāts
Uzstādīšana	Piestiprināšana pie griestiem, apkalpošana vismaz 2 personām
Regulāra apkope	Iekšējā/ārējā tīrīšana vismaz reizi mēnesī ar mitru drānu un neitrālu mazgāšanas līdzekli
Drošības norādījumi	Atvienot pirms apkopes; neizmantot bez režģa; izvairīties no atklātas liesmas
Izvades caurules materiāls	Diametrs vienāds ar savienojuma atloku, iekšpusē gluda caurule, neliels slīpums uz augšu

Bieži uzdotie jautājumi - Montenapoleone TURBOAIR

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Elektriskajām plītīm minimālais attālums ir 50 cm. Gāzes vai jauktajām plītīm tas ir 65 cm. Ja plīts instrukcijā norādīts lielāks attālums, ievērojiet to.

Kā elektriski pieslēgt tvaika nosūcēju Montenapoleone?

Ja ir pievienots kontaktdakšas vads, pievienojiet to sienas kontaktligzdai, kas ir pieejama pēc uzstādīšanas. Pretējā gadījumā izmantojiet standartizētu automātisko slēdzi, lai pilnībā atvienotu nosūcēju no tīkla. Spriegumam jāatbilst norādītajam uz datu plāksnītes.

Vai tvaika nosūcēju var izmantot recirkulācijas versijā?

Jā, nosūcēju var izmantot filtrējošā versijā ar aktivētās ogles filtru (nav iekļauts komplektācijā). Gaiss tiek attaukots un atsmaržots pirms izpūšanas atpakaļ telpā.

Kā apkopt pretauku filtru?

Pretauku filtru noņem, pavelkot atsperes rokturi. To var mazgāt trauku mazgājamā mašīnā vai ar rokām, izmantojot neitrālu mazgāšanas līdzekli. Regulāra tīrīšana (vismaz reizi mēnesī) ir būtiska, lai izvairītos no ugunsbīstamības.

Kā tīrīt aktivētās ogles filtru?

Ogles filtrs tiek tīrīts ik pēc 2 mēnešiem ar karstu ūdeni vai trauku mazgājamā mašīnā 65°C temperatūrā. Pēc mazgāšanas žāvējiet to cepeškrāsnī 100°C temperatūrā 10 minūtes. Nomainiet to ik pēc 3 gadiem vai ja tas ir bojāts.

Kā nomainīt tvaika nosūcēja spuldzes?

Atvienojiet nosūcēju un pārliecinieties, ka spuldzes ir aukstas. Ar plakanu skrūvgriezi uzspiediet uz spuldzes malas un izņemiet to. Nomainiet to ar spuldzi 12V 20W maksimāli, Ø35 GU4. Salieciet atpakaļ.

Kāda ir ieteicamā sūkšanas jauda?

Izmantojiet maksimālo ātrumu, ja ir liela tvaiku koncentrācija. Ieslēdziet nosūcēju 5 minūtes pirms gatavošanas un ļaujiet tam darboties 15 minūtes pēc gatavošanas, lai sasniegtu labāku efektivitāti.

Ko darīt, ja apgaismojums nedarbojas?

Vispirms pārbaudiet, vai spuldzes ir pareizi ievietotas to vietās. Ja problēma joprojām pastāv, sazinieties ar pēcpārdošanas servisu.

Vai tvaika nosūcējs ir piemērots lietošanai virs gāzes plīts?

Jā, taču ievērojiet minimālo attālumu 65 cm un nodrošiniet pietiekamu ventilāciju telpā, ja nosūcējs un plīts darbojas vienlaikus.

Kā uzstādīt tvaika nosūcēju pie griestiem?

Nosūcējs jāpiestiprina pie griestiem vismaz divām personām. Izmantojiet komplektācijā iekļautos dībeļus, bet pārliecinieties, ka griesti ir pietiekami izturīgi, lai izturētu svaru. Stingri ievērojiet montāžas instrukcijas.

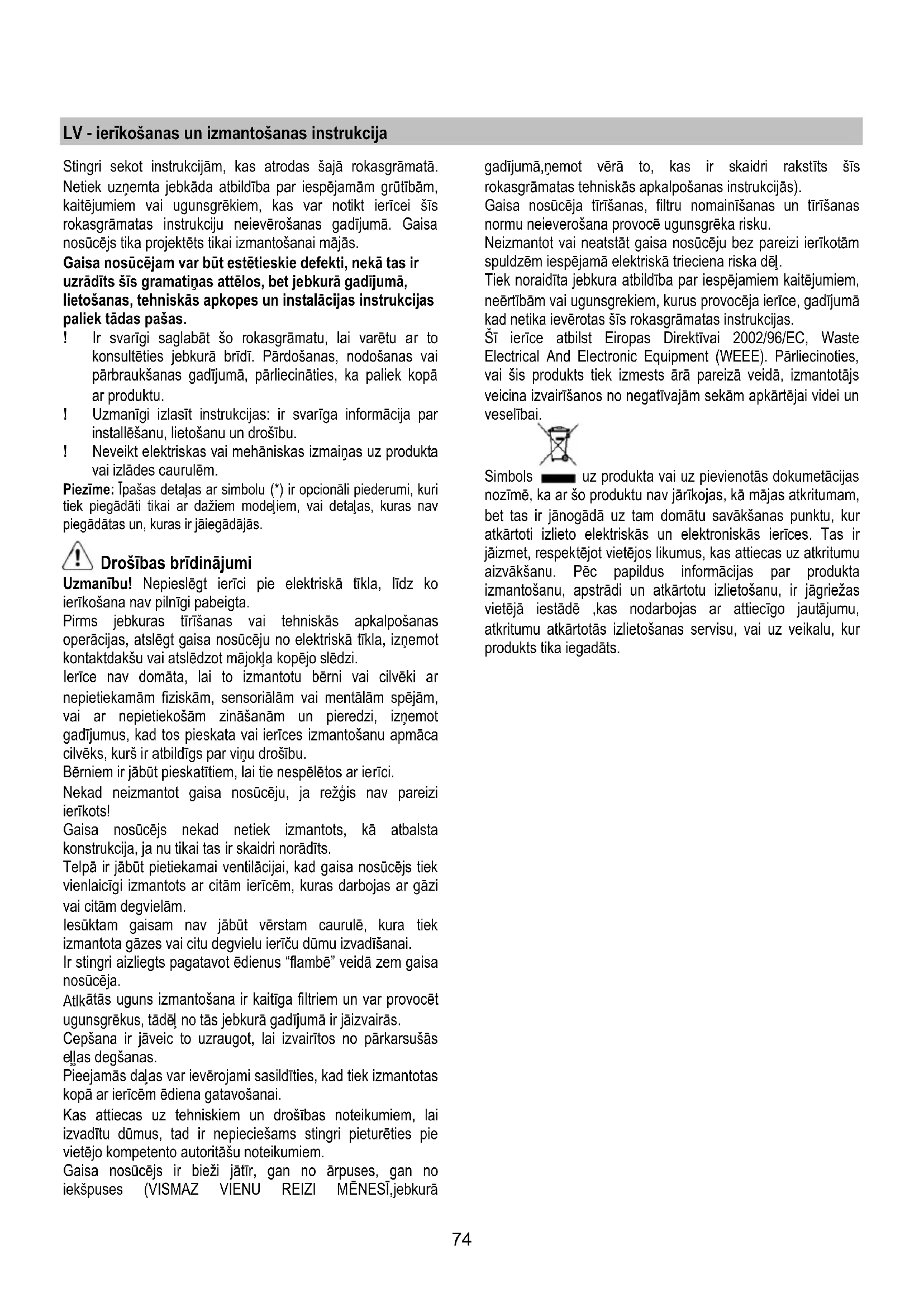

LIETOŠANAS INSTRUKCIJA Montenapoleone TURBOAIR

Stingri sekot instrukcjam, kas atrodas šajā rokasgrāmata. Netiek uzemta jebkāda atbildība par iespejamān grūtbām, kaitējumiem vai ugunsgrekiem, kas var notikt iericei šis rokasgrāmatas instrukcju neieverosanas gadijuma. Gaisa nosücejs tika projektëts tikai izmantoşanai mājas.

Gaisa nosucejam var but estetieskie defekti, nekā ts ir uzradits sis gramatinas attelos, bet jebkurā gadijumā, lietošanas, tehniskās apkopes un instalacijas instrukcijas paliek tadas pašas.

I lr svarigi saglabat so rokasgramatu, lai varetu ar to konsulteties jebkura brid. Pardosanas, nodosanas vai pbarbauksanas gadijumā, parliecinaties, ka paliek kopā ar produktu.
! Uzmanıgizlasi instrukcijas:ir svarıgoinformacija par installesanu, lietoşan un droşibu.
! Neveikt elektriskas vai mehaniskas izmainas uz produkta vai izlades caurulem.

Piezime: Ipaas detalias ar simbolu (^*) ir opiconali piederumi, kuri tiek piegadati tikai ar daziem modeliem, vai detalias, kuras nav piegadatas un, kuras ir jiaegadajas.

Drosibas bridinajumi

Uzmanibu! Nepieslegt ierici pie elektriska tikla, lidz ko ierikosana nav pilinqi pabeigta.

Pirms jebkuras tirišanas vai tehniskas apkalposanas operacijas, atslegt gaisa nosuceju no elektriska tikla, iznemot kontaktdaksu vai atsledzot majokla kopejo sledzi.

lerice nav domata, lai to izmantotu berni vai cilveki ar nepietiekamam fiziskam, sensorialam vai mentalam spejam, vai ar nepietiekošam zinašanam un pieredzi, izjemot gadijumus, kad tos pieskata vai icerces izmantošanu apmaca cilveks, kurir atbildigs par vinu drošibu.

Berniem ir jabut pieskatitiem, lai tie nespeltos ar ierfci.

Nekad neizmantot gaisa nosucej, ja rezgis nav pareizi erikots!

Gaisa nosucëjs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tas ir skaidri noradīts.

Telpa ir jabut pietiekamai ventilacijai, kad gaisa nosucejs tiek vienlaicigi izmantots ar citam icercem, kuras darbojas ar gazi vai citam degvielam.

lesuktam gaisam nav jabut verstam caurule, kura tiek izmantota gazes vai citu degvielu ierchu dumu izvadisanai.

Ir stingri aizliegts pagatavot edienus "flambē" veida zem gaisa nosüceja.

Atlkatas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrekus, tadel no tās jebkūrā gadijumā ir jaizvairas.

Peejamās dālas var ieverojami sasildities, kad tiek izmantotas kopa ar iericem ediana gatavošanai.

Kas attecas uz tehniskiem un drošibas noteikumiem, lai izvaditu dumus, tad ir nepiecesams stingri pietureties pie vietjo kompetento autorăsu noteikumiem.

Gaisa nosucejs ir biezi jatir, gan no arpuses, gan no iekspuses (VISMAZ VIENU REIZI MENESI,jebkura

gadijumā,nemot vērā to, kas ir skaidri raktīts šis rokasgrāmatas tehniskās apkalposanas instrukcjās).

Gaisa nosucela tirisanas, filtru nomainisanas un tirisanas normu neieverosana provocegugunsgreka risku.

Neizmantot vai neatat gaisa nosucceju bez pareizi ierikotam spuldzem iespejama elektriska trieciena riska del.

Tiek noraidita jebkura atbildiba par iespejamiem kaitejumiem, neertibam vai ugunsgreikem, kurus provocea ierie, gadijumakad netika ieverotas sis rokasgramatas instrukcjjas.

Sierice atbilst Eiropas Direktivai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pärliecinoties, vai sis produits tiek izmests arā pareizā veidā, izmantotäjs veicina izvairisanos no negativajām sekām apkārtējai videi un veselibai.

Simbols uz produkta vai uz pievienotas dokumetacijas nozime, ka ar so produktu nav jarikojas, kā majasatakumam, bet as ir janogadā uz tam domatu savakšanas puncttu, kur atkartoti izlieto elektriskas un elektroniskas ierices. Tas ir jāizmet, respektjot vietējos likumus, kas attiecas uzatakumu aizvaksanu. Pec papildus informacijas par produkta izmantošanu, apstradi un atkartotu izlietošanu, ir jagriežas vietēja iestāde ,kas nodarbojas ar attiecigo jautajumu,atakrumutatkartotas izlietošanas servisu, vai uz veikalu, kur produits tika iegadats.

Izmantošana

Gaisa nosucejs ir veidots, lai to izmantotu iesuk'sanas versija ar evakuaciju uz arpusi vai filtresanas versija ar ieksejo recirkulaciju.

lesuksanas versija

Tvaiki tiek izvaditi uz arpusi, caur izvadijanas cauruli, kasir piefiksets pie atloksavienojuma.

Izvadisanas curule diametram ir jabut vienlidzigam ar savienosanas gredzena diametu.

Horizontālā dāla, caurulei ir jabut vieglam slipumam uz augspusi (aptuveni 10^ ), tadā veidā lai varētu pārvietot gaisu uz ārpusi Āc iespejas vienkārsak.

Ja gaisa nosucejam ir oglu filtri, tiem ir jabut nonemtiem.

Pievienot gaisa nosucju pie izvadijanas sienas caurlem un atverumiem ar diametru, kas ir vienads gaisa izejas diametram (savienosanas atloks).

Sienas izvadīsanas caurulu un atverumu izmantošana ar mazaku diametu, noteiks iesūkšanas rezultātu pazemināsanos un stipru troksnu paaugstināsanos.

Tadel, tiek noraidita jebkura atbildiba saja sakara.

I! Izmantot garu cauruli, pec iespejas mazaku.
I! Izmantot cauruli ar pec iespejas mazak locijumiem (locijuma maksimalais lenkis: 90^
I Izvairities no curules diametra straujam izmainam.
! Izmantot cauruli ar pec iespejas gludaku iekshalu.
! Caurules materialam ir jaatbilst pec normativiem.

Versija ar filtru

lesuktais gaiss tiek attaukots un deodorets pirms ta nosutisanas telpa. Lai izmantotu gaisa nosuceju saja versija, ir nepiecsams ierikot papildus filtresanas sistemu uz aktivo oglu pamata.

lerikošana

Minimalam attalumam starp plits virsmu, kur tiek novietoti tilpumi un viszemakas gaisa nosucêja dalas nav jabut mazakam par 50cm elektriskas plits gadijumā un 65cm gazes un kombinetas virtuves gadijumā.

Gadijumā, ja ierikosanas instrukcjjas gazes icercei tiek precizets lielaks attalums, ir nepiecesams to ieverot.

Elektriskā pieslēgsana

Tikla spriegumam ir jaatbilst spriegumam, kurš ir atzimëts uz ipasas etiketes, kura atrodas gaisa nosüceja iekspuse. Ja nosücejam ir kontaktdaksa, pievienot to Rozetei, kura atbilst pastavosiem likumiem un atrodas pieejama zona arī pec instalësanas.

Ja gaisa nosucejam navkontaktdakss (tie sa piesegsana pie elektriskas sistemas) vai ari kontaktdaksa neatrodas pieejama zona, ari pec installesanas, pielietot normam atbilsto busbipolaru sledzki, kur snodrosina pilnu atslsgsanu no tikla sprieguma, parslodzes kategorijas lll nosacijumos, saska anierikoanas likumiem.

Uzmanibu! pirms pieslegt gaisnosucejau pie tikla barosanas un pirms pbaraudit ta pareizu darbosanos, vienmerr pbaraudit ka tikla kabelis ir ierkots pareizi.

Gaisa nosucejam ir ipasa barosanas caurule; caurules bojasanas gadijumā, pieprasit to tehniskās apskalposanas servisam.

lerikosana

Šim gaisa nosucêja veidam ir jabut piefiksétam pie grestiem. Loti smaga iekárta: Gaisa nosucêja parvietošanu un ierikosanu ir javeic vismaz diviem vai vairakiem cilvekiem.

Gaisa nošūcëjs ir aprīkots ar fiksēsanas korkiem, kas ir piemēroti sienu/griestu lielakai dalai. Jebkura gadijumā, ir nepiečësams griezties pie kvalificeta tehnika, lai parliecinātos par materialu derīgumu sienu/griestu veidam. Sienai/griestiem ir jabut pietiekosi biezai/iem, lai noturetu gaisa nosūcëja svaru.

Darbošanās

Izmantot augstaku atrumu ipasas virtuves dumukoncentracijas gadijum. lesakam ieslegt iesuksanu 5minutes pirms ediana gatavošanas saksanas un neslegt toaravel 15 minutes pec ediana gatavošanas pabeigšanas.

a. Gaismas sledzis ON/OFF.
b. Sledzis OFF/atrums 1
c. Atruma 2 izvele
d. Atruma 3 izvele

Tecniskā apkalpošana

Pirms jebkura veida tehniskas apkalosanas darba, atslegt gaisa nosucju no elektribas.

Tirišana

Gaisa nosucejs ir biezi jatira (vismaz tikpat biezi, cik biezi tiek veikta tauku filtru tehniska apkalposana) gan no arpuses, gan no iekspuses. Tirisanai ir jaizmanto mitrs audums, kuris samitrinats ar neitraliem skidriem mazgasanas lidzekjiem.

Neizmantot jebkuru abrazivus saturosu produktu.

NEIZMANTOT ALKOHOLU!

Uzmanibu: lerices tirisanas un filtru nomainisanas normunneieverosana var vest pie ugunsgreka riskiem. Tatat irietecams pietureties pie ieteiktam instrukcijam.

Tiek noraidita jebukra atbildiba par iespējamiem dzineja bojabumiem, ugunsgrekiem, kas tika provoceti neatbistosas tehniskās apkalpošanas vai augstak mineto bridinajumu neieverošanas del.

Prettauku filtrs

Attels 19-23

Notur tauku dalijas, kas tiek veidotas no ediana pagatavosanas.

Lai nonemtu tauku filtru, ir javelk deblokeesan atsperes rokturis.

Aktivo oglu filtrs (Tikai Versijai ar Filtru)

Attels 22

Notur nepatikamas smarzas, kuras veidojas no ediana gatavosanas.

Oglu filtrs var but mazgats katru otro menesi (vai kad filtrupiesatinaesanas noradisanasistema - ja tadu paredz Jusu modelis - uzrada sadunepiecesamibu) karsta udeni un tam piemerotos mazgasanas lidzeklos vai trauku mazgajama sinap 65°C (trauku mazgajamas masinas gadijumveikt pilnu mazgasancsiklu bez traukiem taja).

Nonemt udens parpaliekas, nebojajot filtru, pec ka novietot to pliti uz 10minutem, uz 100^ , lai to galigi izavetu.

Nomainit matraciti katru 3.gadu un katru reizi, kad audums in bojats.

Montaza

Instalēt ogles filtru uz tauku filtra aizmugurejās puses un piefiksēr ar diviem bloketajiem.

Uzmanibu! Bloketaji ir ieklauti ogles filtra iepakojum un nevis uz gaisa nosuceja.

Lai veiktu filtra demontazu, ir jairokojas preteji.

Spuldzunomainisana

Attels 24

Atvienot ierici no elektriskas sistemas.

Uzmanibu! Pirms pieskarties spuldzēm, parliecināties, ka tās ir aukstas.

• Ar uzgriezni ar plakanu blivi, piespiest uz spuldzes malam, lai to iznemtu āra.
• Iznemt spuldzi un nomainit to ar jaunu 12V 20W 30^ Ø35 12V GU4.
  Veikt jaunas spuldzes ierikošanu pretëjā secibā.

Ja apgaismojums nedarbojas, pārbaudīt, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.
