GEBRUIKSAANWIJZING GVW537RVS Pelgrim

Veiligheidsinformatie 2

Productbeschrijving 4

Bedieningspanel 5

Het eerste gebruik 6

De waterontharder instellen 7

Gebruik van zout voor de vaatwasser 8

Gebruik van glansspoelmiddel 9

Dagelijks gebruik 10

Bestek en serviesgoedplaatsen 10

Gebruik van vaatwasmiddelen 12

Een wasprogramma selecteren en starten

13

Devaatwasseruitruimen 14

Wasprogramma's 14

Onderhoud en reiniging 15

Problemen oplossen 17

Aanwijzingen voor testinstituten 18

Montage 19

Aansluiting aan de waterleiding 20

Aansluiting aan het elektriciteitsnet 22

Milieubescherming 22

Wijzigingen voorbehonden

Veiligheidsinformatie

In het belang van uwveiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installereren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevalten te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werkung ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat bij het apparaat blijven als het worden verplaatst of verkocht, zodateen die het apparaat gedurendeijken hele levensduur gebruikt, maar behoren is geinformeerd over het gebruik en de veiligheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijk gebruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten要去en met de punt maar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.

• Open de deur nicht als het apparaat in werkking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasma machine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan zich.
• Dit product mag alleen worden onderhonden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde moet u proberende afwasmachine zich te repareren. Reparaties die worden uitgevoerd door onervaaren personen veroorzaken letsel of storingen. Neem contact op met荃 serviceafdeling. Sta te allen tjnde op het gebruik van originele reserveonderdelen.

Algemene veiligheid

• Menschen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis mogen dit apparaat Niet gebruiken. Zij要去en onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun verilgheid.

• Afwasmiddelen konnen chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze konnen levensbedreigend zich! Houd u aan de veiligheids-instructies van de afwasmiddelfabrikant.

• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog in de machine aanwezigহn.
  Zorg ervoor dat de deur van de afwasmachine algijd gesloten is als het apparaat nicht wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.

• Ga Niet op de open deur zitten of staan.

Deveiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Kinderen要去en in de ga- ten gehonden worden om te voorkomen dat zij met het apparaat.gaan spelen..
• Houd alle verpakkingsmaterialaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigo is.

• Alle verpakkingsmaterialen要去en verwijderd worden voordat u het apparaat in gebruik neemt.

• Alle elektrische en loodgieterswerkzaamheden die nodigশin voor de installmentie van dit apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.

• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoor of de waterslangen beschadigd zich; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zich dat het inwendige van de machine vrij toegankelijk is. Raadpleeg onsze serviceafdeling om gevaarlijke situatuies te voorkomen.
• In de behuizing van de afwasmachine mo- gen geen gaten worden geboard ter voorkoming van schade aan hydraulische en elektrische onderdelen.

! Waarschuwing! Voor de aansluiting van elektricitieit en water dienen de instructies in de desbeteffende paragrafen nauwgezet te worden opgevolgd.

Productbeschrijving

1 Bovenrek
2Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6Typeplaatje
7 Filters
8 Onderste spreoiarm
9 Bovenste sproeiarm

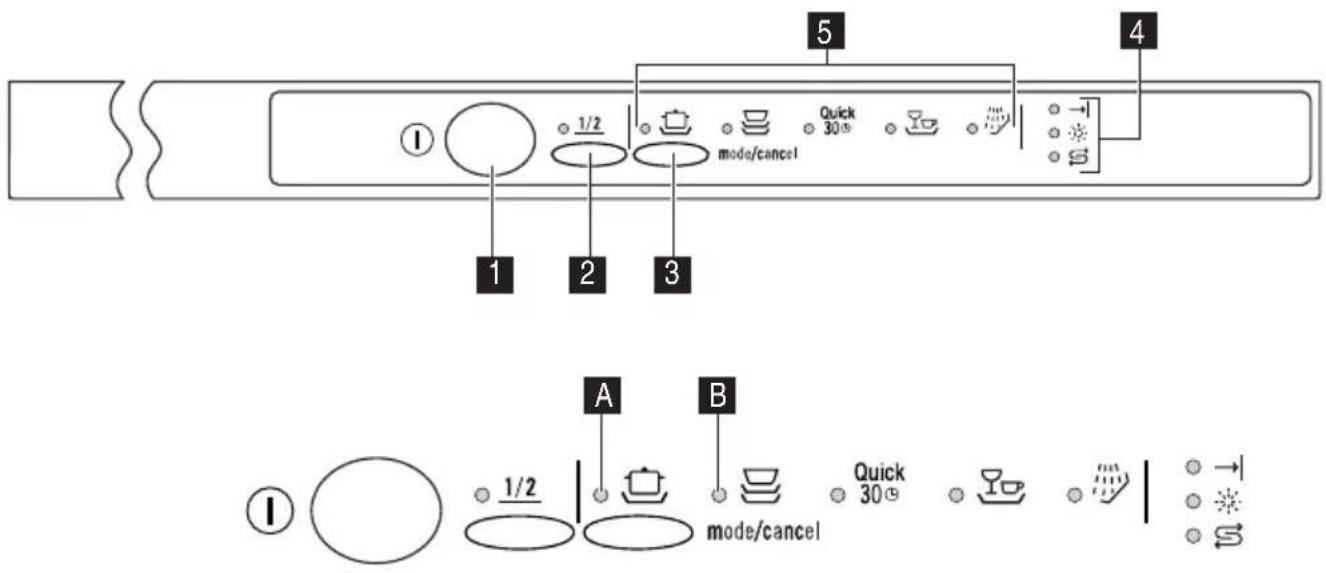

Bedieningspaneel

1Aan-/uittoets
2Toets halve lading
3 Toetsprogrammakeuze/annuleren (mode/cancel)
4 Controleampjes
5Programmalampjes

Programmalampjes A en B

In aanvulling op de keuze van het bijbehorende afwasprogramma; deze lampjes helpen u ook bij de volgende handelingen:

• het instellen van het niveau van de water-ontharder,
• het in- of uitschakelen van de geluidssigna- nalen.

Controlelampjes
Einde →|	Gaat branden als het afwasprogramma is afgelopen. Heeft ook andere visuele signaleringsfuncties zoals: - het instellen van de waterontharder, - in- of uitschakelen van de geluidssignalen, - melden van een alarm als gevolg van storing van de machine.
Glansmiddel Gaat branden als het glansmiddel op is.
Zout Gaat branden als het speciale zout op is.

Toets halve lading

Deze optie is practisch en zuinig als de rekken nicht helemaal vol geladen zich.

Hiermee bespaart u water en energie.

Als u gebruik maakt van deze optie adviseren wij u de wasmiddeldosering, die normala gebruikt worden voor een complete belading, te verminderen.

Deze optie is nicht bij alle afwasprogramma's beschikbaar. (Zie de "Wasprogrammatabel").

Installing

Druk op de aan-/uiittoets; als ALLE programmalampjesuit+zijn en het controelampje Einde knippert,staat het apparaat in de instelmodus.

i Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het selecteren van een afwasprogramma,
• het instellen van het niveau van de waterontharder,
• het in- of uitschakelen van de geluidssignalen,

het apparatus in de instelmodus MOET staan.

Druk op de aan-/uittoets; Als er een programmalampje continu brandt, dan is het LAST uitgevoerde of gekozen programma nog ingesteld. Om in dit geval terug te keren maar de instelmodus要去 het programma worden geannuleerd.

Een ingesteldprogramma of een lopend programma annuleren

Druk, gedurende ongeveer 3 seconden, op de toets programmakeuze/annuleren totdat het controlelampje EndGaat knipperen. Het programme is geannuleerd en de machine staat nu in de instelmodus.

Geluidssignalen

De geluidssignalen zijn bedoeld om aan tegeven welke handelingen het apparatusaat aan het uitvoeren is:

• einde van het afwasprogramma,
• melden van een alarm als gevolg van storing van de machine.

i Fabrieksinstelling: geluidssignalen ingeschakeld

De geluidssignalen können worden uittgeschakeld.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installmentie-instructies
• Verwijder alle verpakkingsmaterialen uithet inwendige van de machine
• De waterontharder instellen
• Giet 1 liter water in het zoutreservoir en vul het reservoir verrolgens met regenerer-zout

In- en uitschakelen van de geluidssignalen

1. Druk op de aan-/uittoets. Het apparaat要去 in de instelmodus staan.
2. Houd de toets programmakeuze/annule- ren ingedrukt totdat het programma-lampje A gaat knipperen en programma-lampje B continu gaat branden.
3. Druk nogmaals op de toets programma-keuze/annuleren. Programmalampje A gaat continu branden en programma-lampje B begint te knipperen. Wacht tot programmalampje A uit gaat. Program- malampje B blijft knipperen en controle- lampje Einde brandt continu. Dit bete- kent dat u de functie inschakelen/uitschakelen van de geluidssignalen geactiveerd heeft. Het continu branden van het controlepmpje Einde betekent dat de geluidssignalen ingeschakeld zichn.
4. Om de geluidssignalen uit te schakelen nogmaals op de toets Programmakeuze/ Annuleren drukken. Het controleampje Einde gaat uit, wat aangeeft dat de geluidssignalen uitgeschakeld zich.
5. Schakel om de bewerking vast te leggen de afwasmachine UIT door op de aan-/ uittoets te drukken.
6. Om de geluidssignalen wee in te schakelen hoeft u alleen maar de bovenstaande instructies op te volgen totdat het controleampje Einde gaat branden.

Vul het glansmiddeldoseerbakje

i Als u gebruik wilt make van gecombineerde afwasmiddelblokjes zoals:"3 in 1",4 in 1",5 in 1" enz... volg de instructies in "Gebruik van afwasmiddel".

De waterontharder instellen

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werking van het apparaat. Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivaiente eenheden, Duitse hardheid (^) Franse hardheid (^) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

i De waterontharder moet op beiden manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid			Aanpassen van de waterhardheidsinstelling		Ge-bruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 9,0	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

Handmatig instellen

i De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrekuit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

i De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de aan-/uittoets. De afwasmachine moet in de instelmodus staan.
2. Houd de toets programmakeuze/annule- ren ingedrukt totdat het programma-lampje A gaat knipperen en programma-lampje B continu gaat branden. Wacht tot programmalampje B uit gaat. Pro- grammalampje A blijft knipperen en tegelijkertijd gaat het controelampje Einde knipperen. Wacht tot programma-lampje B uit gaat. Programmalampje A blijft knipperen en tegelijkertijd gaat het controlelampje Einde knipperen. Dit betekent dat u de functie elektronische instelling van de waterontharder geactiveerd heeft. Het huidige niveau wordt aangegeven door het aantal keren dat het controelampje Einde knippert en een onderbreking van enkele seconden.

Voorbeelden:

5keer knipperen,pauze,5keer knipperen,pauze,enz. = niveau 5
6keer knipperen,pauze,6keer knipperen,pauze,enz. = niveau 6

1. Druk op de toets Programmakeuze/An-nuleren om het niveau te wijzigen. Elke keer dat deze toets worden ingedrukt, wordt het niveau gewijzigid. (Zie de tabel voor de selectie van het neue niveau).

Voorbeelden:

Als het huidigeiveau 5 is, wordt door de toets programmakeuze/annuleren eenkeer in te drukken, niveau 6 geselecteerd, Als het huidigeiveau 10 is, wordt door toets programmakeuze/annuleren eenkeer in te drukken, niveau 1 geselecteerd.

1. Schakel om de bewerking vast te leggen de afwasmachine UIT door op de aan-/ uittoets te drukken.

Gebruik van zout voor de vaatwasser

Waarschuwing!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die Niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee worden voorkomen dat gemorste zoutkorrels of zout water enigeijd op de bodem van de machine中断blijven, hetgeen corrosie kan veroorzaken.

Vullen:

1. Open de deur, neem het onderrekuit de machine en schroef het deksel van het zoutreservoir los door het gegen de wijzers van de klok in te draaien.
2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout worden gezuld).

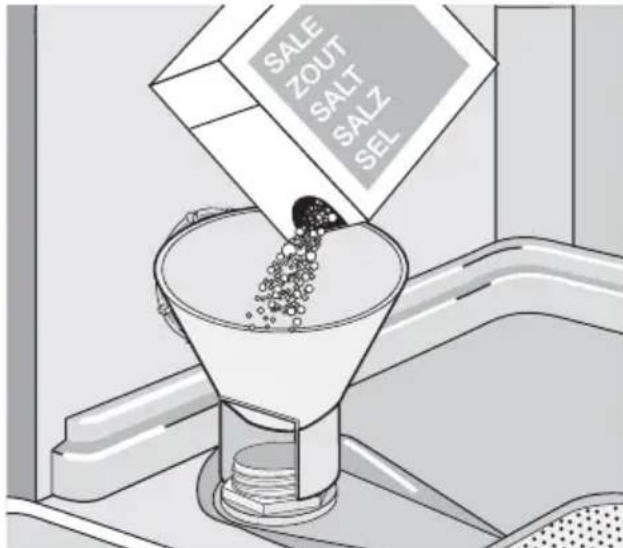

3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

1. Plaats het deksel terug en zorg er voor dat er geen zoutresten achefterblijven op de schroefdraad of op de pakking.
2. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).

Maak u geen zorgen als er bij het vullen met zout water UIT de vulopening stroomt, dit is heel normal.
i Het zoutcontrolelampje op het bedieningspaneel kan 2-6 uur blijven branden nadat het zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van de machine worden hierdoor Niet beinvloed.

Gebruik van glansspoelmiddel

! Waarschuwing! Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachineriginigingsmiddel, vloeijaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgtervoord het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordenijdens de LASTKEER spoelen automatisch gedoseerd.

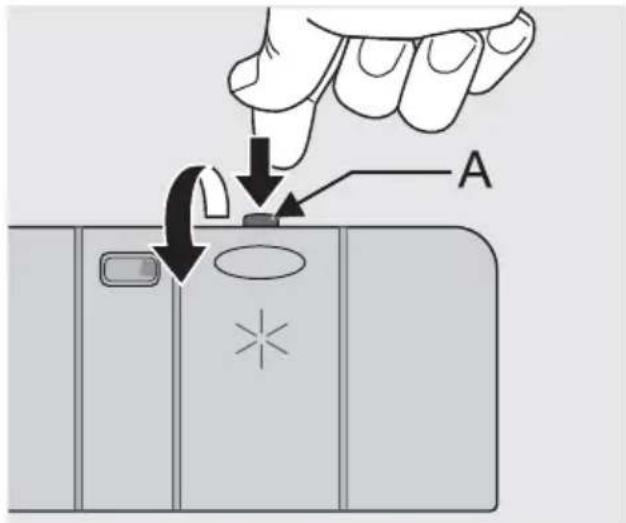

1. Open het reservoir door op de ontgren-delknop (A) te drukken.

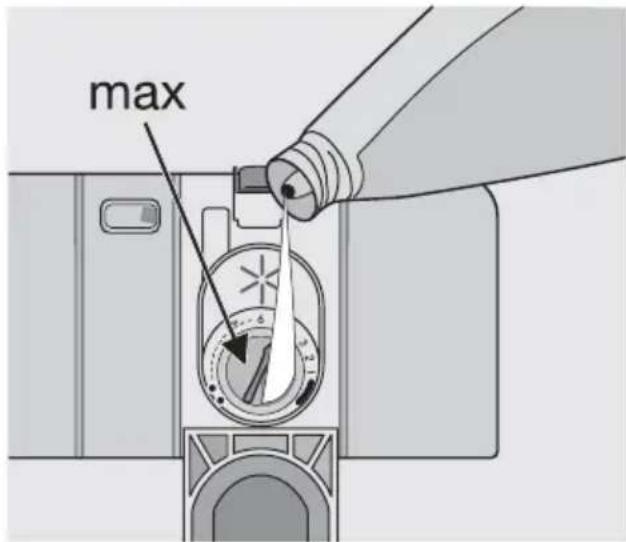

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voorussen de 16 en 40 afwascycli, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed worden gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programme draait buitensporige schuimvorming te voorkomen.

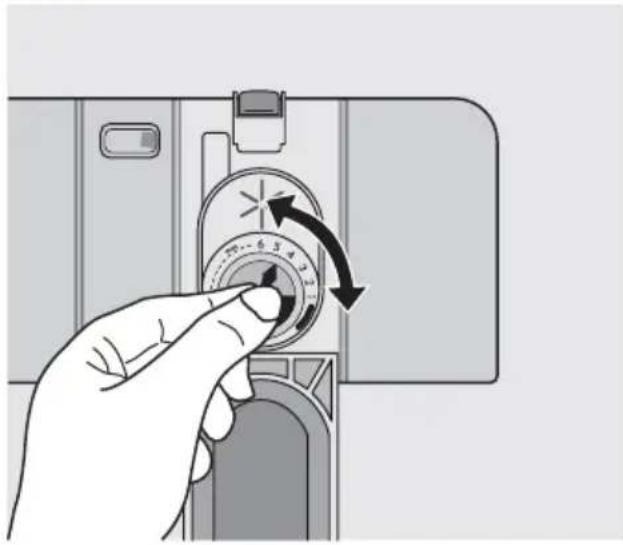

Stel de dosering van het glansmiddel in overeenstemming met de bereekte eind- en droogresultaten in met behulp van de 6-standenschakelaar (stand 1 minimumdosering, stand 6 maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programme waterdruppels of kalkvlekken op het serviesgoed awhilen.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed achechterblijven of een blauwzweem op glaswerk of op de lemmeten van messen.

Dagelijks gebruik

• Controller of het nodig is regenererzout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwasmachine.
• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

Handige aanwijzingen en tips

Sponzen, huishoudtextiel en voorwerpen die water konnen absorberen mogen Niet in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine staat, dient u:
• alle voedselresten en rommel te verwijderen.
• Laat aangebakken etensresten in pannen eerst inweken
• Let bij hetplaatsen van serviesgoed en bestek op de volgende punten:

• Borden en bestek mogen de draaibeweging van de spreiarmen Niet belemmeren.

• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening maar beneden zodate ze Niet vol water lopen.

• Borden en bestek mogen nicht in elkaar liggen of elkaar bedekken.
  Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar Niet raken.

• Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen Niet zo goed als voorwerpen van porselein en staal.

• Lichte voorwerpen (kunststoffbakjes enz.)要去en in het bovenrek worden geplaatst en zo worden neergezet dat ze Niet{kennen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of pa- relmoeren handgrepen. • voorwerpen van kunststof die nicht hittebesten- digল. • ouder bestek met gelijmde onderdelen die nicht hittebestendigল. • gelijmd bestek of gelijmde borden. • tinnen of koperen voorwerpen. • glaswerk van loodkristal. • gemakkelijk roestende stalen voorwerpen. • houten schotels. • voorwerpen gemaakt van synthetische gezels.

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek worden geken- merkt als afwasmachinebestendig. • Geglazuurde dessins+kennen verragen als ze vaak in de afwasmachine gewassen worden. • Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd, verooorzaken op zilver vaak verkleuring en vlekken. Verwijder etensresten dan ook onmiddelijk van silver, als dit Niet meteen na gebruik worden afgewassen.

Bestek en serviesgoedplaatsen

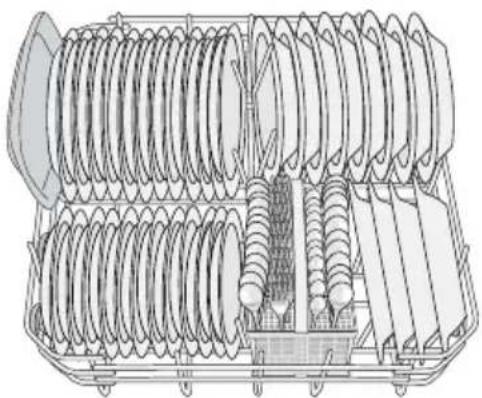

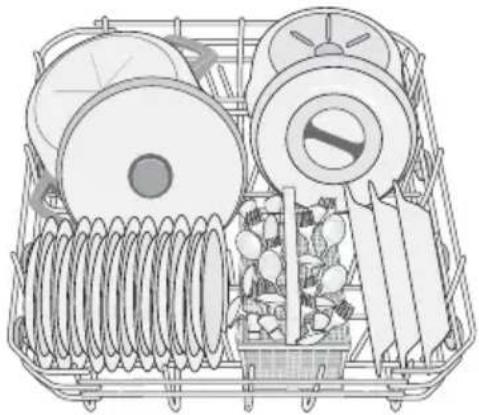

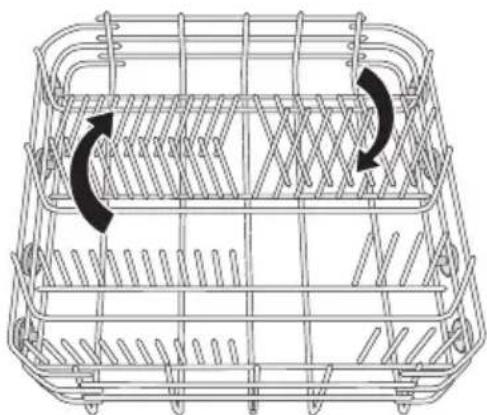

Het onderrek

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz. Dekschalen en grote deksels要去en langs de rand van het rek worden gerangschikt om te garanderen dat de spreiarmen vrij kunnen draaien.

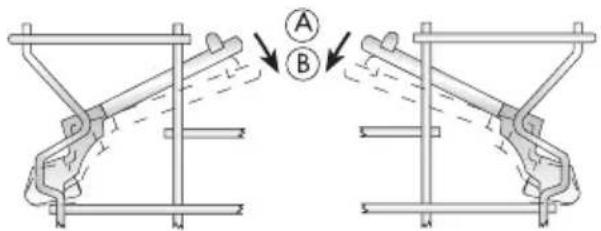

U kunt de rijen met punten in het onderrek gemakkelijk lately zakken om ruimte te makek voor potten, pannen en schalen.

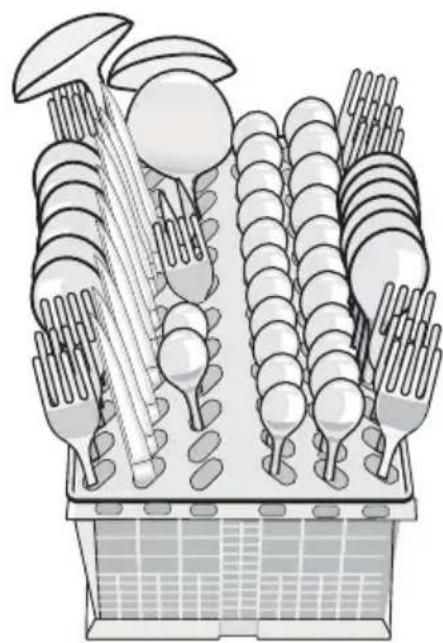

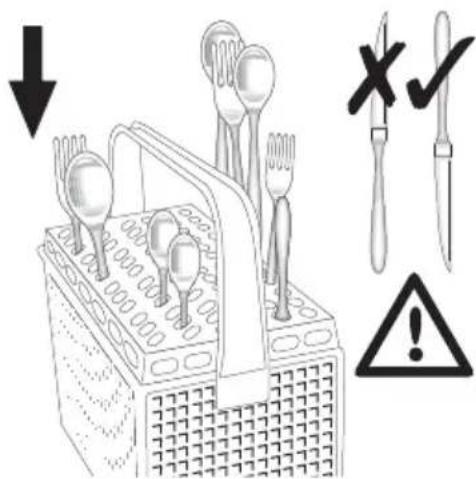

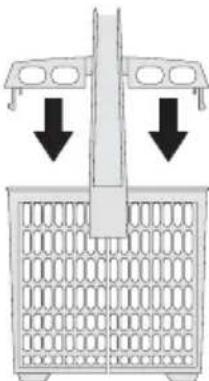

De bestekmand

Rechtop geplaatste lange messen zich een potentieel gevaar. Lang en/of scherp snijgereedschap zoals bijvoorbeeld vleesmessen要去en horizontaal in het bovenrek worden gelegd. Pas op bij hetplaatsen of uitmelen van scherpe voorwerpen zoals messen.

Plaats vorken en lepels in de uitneembare bestekmand met de handgrepenaar beneden en messen met de handvattenaar boven gericht.

Als de handgrepen onder de bestekmanduitsteken en de onderste sproeiarm in zichbeweging belemmeren, dient het bestek metde handgrepen omhoog te worden geplaatst.

Meng lepels met ander bestek om te voorkomen dat zij aan elkaar kleven.

Voor de meest optimale resultaten raden wij aan de meegeleverde bestekrooster te gebruiken (als de afmeting van het bestek dit toelaat).

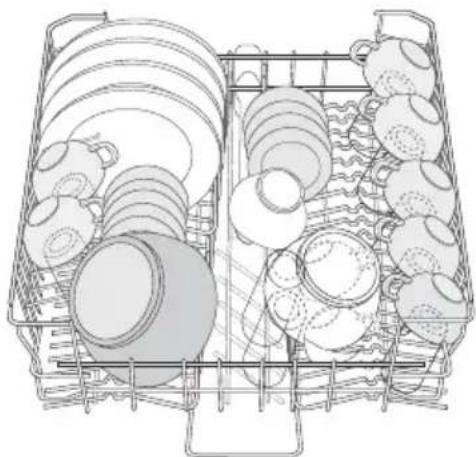

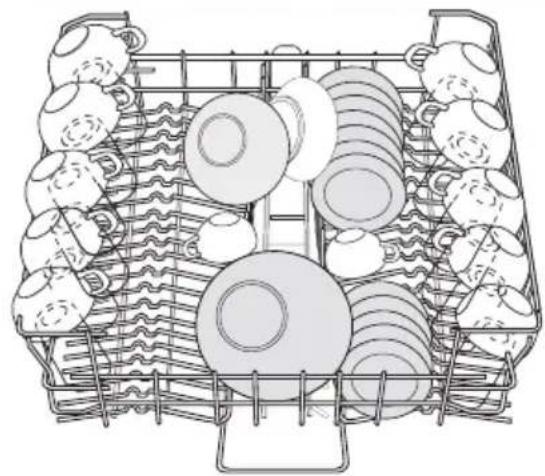

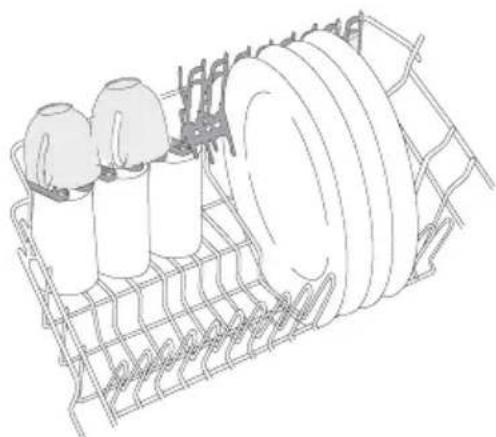

Bovenrek

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen.

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet hunnen ondersteboven in de kopjesrekken worden geplaatst.

Voor hogere voorwerpen konnen de kopjesrekken worden opgeklapt.

i Controller alvorens de deur te sluiten dat de sproeiarmen vrij hunnen rondraaien.

De hoogte van het bovenrek aanpassen

Als er zeer grote borden moeten worden afgewassen, kunt u deze in het onderrekplaat

Gebruik van vaatwasmiddelen

i Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines.

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.

Het gebruik van Niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreining.

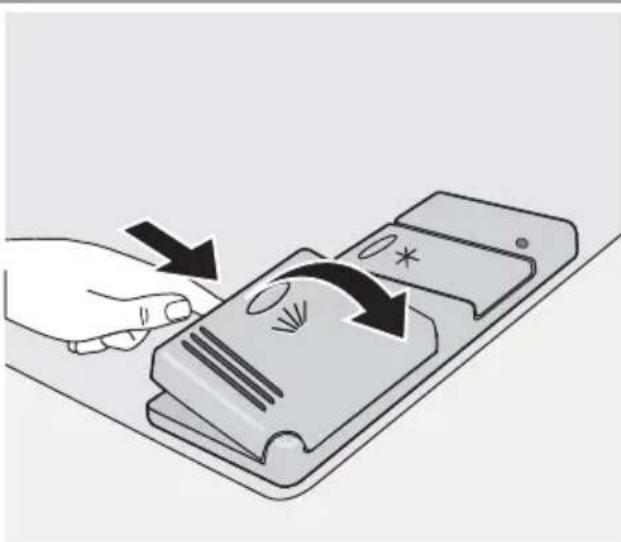

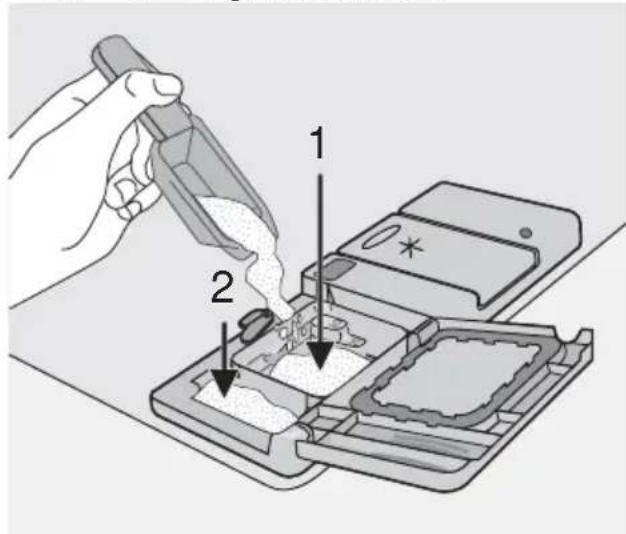

Afwasmiddel doseren

1. Open het deksel.

sen nadat u het bovenrek in+zijn hoogste pos- itie hebt geplaatst.

Maximale hoogte van het serviesgoed
	in het bo- venrek	in het on- derrek
Met bovenrek in hoogste stand	20 cm 31 cm
Met bovenrek in laagste stand	24 cm 27 cm

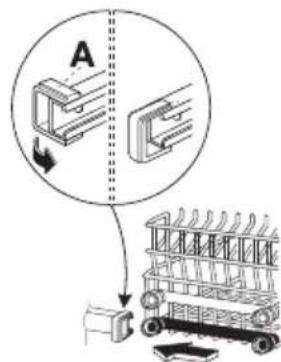

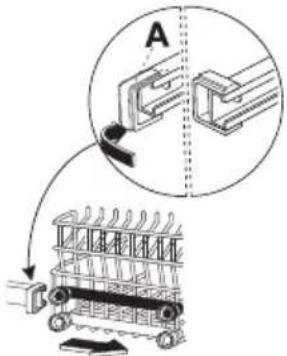

Ga als volgt te werk om het bovenrek in zich hoogste stand tezetten:

1. Trek de voorste vergrendelingen (A) van het bovenrek maar buiten en schuif het rekeruit.
2. Zet het rek terug in de hogere stand en zet de vergrendelingen (A) wee in hun oorspronkelijke stand.
   Als hetrek zich in+zijn bovenste stand bevindt, kunt u geen gebruik maken van de kopjesrekken.
   ! Sluit na het vullen van de machine altijd de deur, want een open deur kan gevaarlijk zijn.

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De marketing geeft de doseerni-veaus aan: 20 = ca 20 g afwasmiddel 30 = ca 30 g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5 / 10g) dat in het afwasmiddelbakje voor de voorwas (2)要去 worden gedaan. Deze dosering worden gebruikt tijdens de voorwasfase. Bij gebruik van afwasmiddelttabletten; plaats het tablet in vak (1)

1. Sluit het deksel en druk totdat het op+zijn plaats klikt.

i Afwasmiddelttabletten van verschillende fabrikanten loseen nicht allemaal even snel op. Daarom bereiken bepaalde afwasmiddelttabletten tijdens korte programma's Niet hun volledige reinigingswerking. Kies daarom bij het gebruik van afwasmiddelttabletten lange programma's, om ervoor te zorgen dat tabletres- ten volledig worden verwijderd.

Gebruik van gecombineerde afwasmiddelttabletten

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kūnnen zich verschillende andere middelen bevatten afhankelijk van de soort tabletten die ukiest ("3 in 1", "4 in 1", "5 in 1" etc...).

1. Controller of deze producten geschikt
   zijn voor uw waterhardheid. Zie de in
   structies van de fabrikant. Het zoutreservoir en de het glansmiddeldoseerbakje hoeven dan Niet meer bijgevuld te worden,
2. Kies de laagste instelling voor de waterhardheid en de dosering van het glansmiddel.

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de dosering van het glansmiddel in te stellen op stand 2.

Als u besluit waar over te gaan op het gebruik van de standaardafwasmiddelen adviseren wij u:

1. Vul het zoutreservoir en het glansmiddeldoseerbakie opnieuw.
2. Stel de waterhardheid in op de hoogste stand en LAST 1 normala afwasprogramma, zonder serviesgoed, draaien.
3. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
4. De glansmiddeldosering in te stellen.

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma met de deur enigszins geopend. Het programme begint pas als de deur gesloten is. Tot dat moment kann den instellingen nog worden gewijzigd.

1. Controller of de rekken juist+zijn geladen en of de spreoiarmen vrij kunnen draaien.
2. Controller of de waterkraan is geopend.

3. Druk op de aan-/uittoets. De afwasmachine moet in de instelmodus staan.

4. Druk op de toets programmakeuze/annuleren tot het lampje dat bij het gewensteprogramma hoort gaat branden (zie tabel "Afwasprogramma's"). Sluit de deur van de afwasmachine, het programme start automatisch.

Waarschuwing! Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluutoodzakelijk is. Let op! Als de deur wordt geopene kan hete stoom vrijkomen.Open deeur voorzichtig.

Het lopende programma annuleren

• Open de deur van de afwasmachine; druk gedurende ongeveer 3 seconden op de toets programmakeuze/annuleren, tot het lampje van het lopende programauit gaat en het controleampje EndeGaat knipperen. Het afwasprogramma is geannuleerd en het apparaat staat nu in de instelmodus.
• Als er een新模式 afwasprogramma要去 worden gekozen, controller dan of er afwasmidden in het doseerbakje zit.

De vaatwasser uitruimen

• Hete borden zich gevoelig voor stoten. Het is waarom raadzaam het serviesgoed eerst te lately afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrekuit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan odomat

Wasprogramma's

Een lopend afwasprogramma onderbreken

Open de deur van de afwasmachine; het programme stocht. Sluit de deur; het programme gaat verder waar het was onderbroken.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaalThat u weten dat het programme is afgelopen.
• Open de deur van de afwasmachine.
• Het contrôlelampje Einde van het programme brandt.

• Het contrôlelampje van het zojuist beeindigde programma blijft branden.

• Schakel de afwasmachine uit door op de aan-/uittoets te drukken.

• Laat de deur van de afwasmachine op een kier staan en wacht een paar minuten voordat u het serviesgoed uit de machine haalt; dit zal dan al enigszins zijn afgekoeld en ook beter zichen gedroogd.

roestvrij staal uiteindelijk koeler zar worden dan het serviesgoed.

Als het afwasprogramma is afgelopen is het raadzaam de stekker uithetstopcontact te trekken en dekraan dicht te draaien.

Programma	Mate van verwui-ling	Soort ser-viesgoed	Beschrijving programma	Halve la-ding
®	Sterk ver-vuild	Servies-goed, be-stek, pot-ten en pan-nen	VoorwasHoofdwas tot 70°C2 tessentijdse spoelgangenaatste spoelgangDrogen	ja 1)
	Normaal verwui-ld	Servies- goed, be-stek, pot-ten en pan-nen	Voorwas Hoofdwas tot 65°C2 tussentijdse spoelgangenLaatste spoelgangDrogen	ja
Quick 30° 2)	Normaal of Licht verwui-ld	Servies- goed en bestek	Hoofdwas tot 60°CLaatste spoelgang	nee
3)	Normaal verwui-ld	Servies- goed en bestek	Voorwas Hoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen	ja 4)
	Alles	Gedeeltelijk- ke lading (later op de dag verder te vullen)	1 koude spoelgang (om te voorkomen dat voedselresten+kennen aankoeken)Voor dit programme hoeft geen afwasmid-del gezruikt te worden.	nee

1) Als de toets "halve lading" is ingedrukt, worden de voorwasfase automatisch overgeslagen. In dit geval is de dosering van het wasmiddel voor de voorwasfase Nieteer nodig
2) Ideaal voor gebruik bij een gedeelelijk gezulde afwasmachine. Dit is hetperfecte dagelijkse programme, speciaal bedoeld voor een gezin bestaandeuit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
3) Testprogramma voor testinstanties
4) Als de toets "halve lading" is ingedrukt, worden de wasfase verkort

Verbruikswaarden
Programma Progr	ammaduur (in minutes)	Energieverbruik (in kWh)	Waterverbruik (in liter)
	85-95 1,8-2,0 22-25
	105 - 115 1,5-1,7 23-25
Quick 30°	30 0,9 9
1)	130-140 1,0-1,2 14-16
	12 0,1 5

1) Testprogramma voor testinstanties

i De verbruikswaarden zijn bedoeld als richtlijn en+zijn afhankelijk van de druk en de temperatuur van het water, maar ook

van de variaties in de netspanning en de hoeveelheid serviesgoed.

Onderhoud en reiniging

De filters reinigen

De filters要去en vanijd totarend worden gecontroleerd en gereinigd. Vuile filters beinvloeden het afwasresultaat negatif.

! Waarschuwing! Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrekuit de machine.

2. Het filtersystem van de afwasmachine bevat een grof filter (A), een microfilter (B) en een platte filter. Ontgrendel het filtersystem met behulp van de hendel op het microfilter.

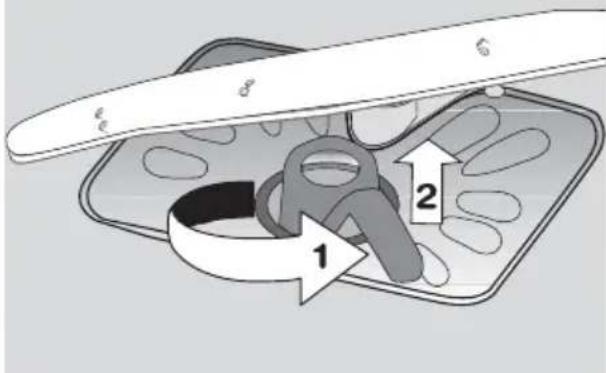

Draai de
greep
onge-
veer een
kwart-slag maar
links en
verwijder
het filter-system

3.

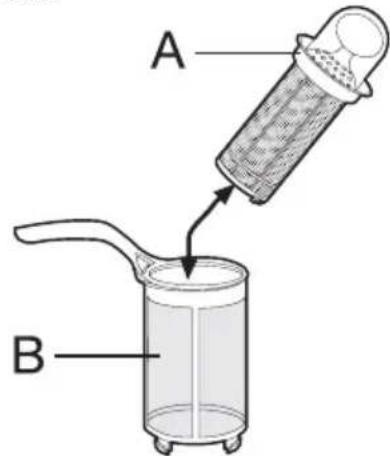

1. Pak het grof filter (A) beet bij de greep en verwijder het microfilter (B).
2. Maak alle filters onder stromend water grondig schoon.

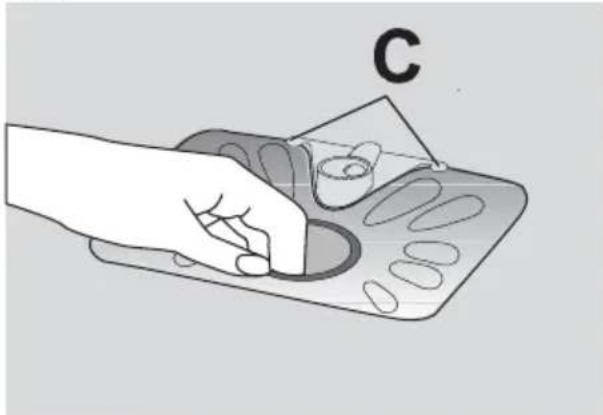

3. Verwijder het platte filter uit de bodem van het afwascompartment en reinig het filter grondig aan beiden kanten.
4. Zet het platte filter terug in de bodem van het wascompartiment en controllerer of het precies onder de twee geleiders (C) zit.

1. Plaats het grof filter (A) in het microfilter (B) en druk ze gegen elkaar.

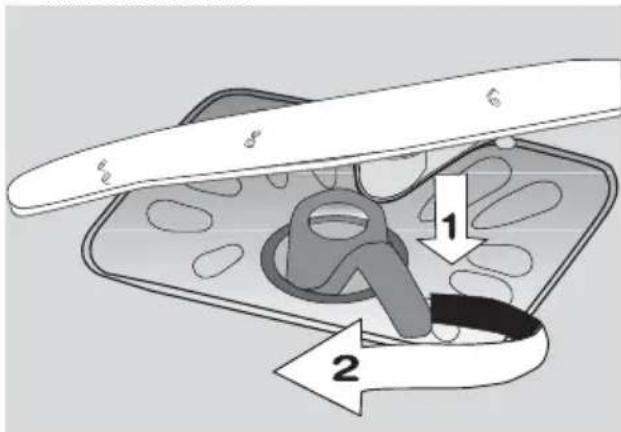

2. Breng de filtercombinatie terug op+zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien. Let er bij deze procedure op dat het platte filter Niet boven de bodem van het afwaskomparti-mentuitsteekt.

i Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.
i Probeer NOOIT de sproeiarmen te verwijdersen.

Als etensresten de openingen in de sproeiarmen haben verstopt, verwijder deze dan met een cocktailprikker.

Buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochte zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichlooretheen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glansmiddeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig verruild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langerearend nicht wordt gebruikt

Als u de afwasmachine gedurende langere...,\ tijd Niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan zich te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine Niet op eenplaats waar de temperatuur lager is dan 0^ . Als het toch

niet anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en LAST deze leeglopen.

De machine verplaatsen

Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uithetstopcontact.
2. draai de waterkraan zich.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen\ aar voren.

Vermijd Kantelen van de machine tijdens het vervoer.

Problemen oplossen

De afwasmachine start nicht of stopt als hij bezig is.

Bepaalde problemen zijn het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en konnen zonder de inschake

ling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreiben aanwijzingen.

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscodes en storing Mogelijk	oorzaak en oplossing
Voortdurend knipperen van het contrôleampjeprogramma bezigonderbroken geluidssignaal1 keer knipperen van het contrôleampje EndeDe afwasmachine worden Niet gezuld met water	De waterkraan is verstopt of aangezet met kalk-aanslag.Maak de waterkraan schoon.De waterkraan is zich.Draai de waterkraan open.Het filter (indien aanwezig) in de schroeffittingvan de wateraanvoerslang is verstopt.Maak het filter schoon.De watertoevoerslang is Niet juist geplaatst of isgebogen of geknikt.Controleer de aansluiting van de wateraan-voerslang.
Voortdurend knipperen van het contrôleampjeprogramma bezigonderbroken geluidssignaal2 keer knipperen van het contrôleampje EndeHet afwaswater worden Niet afgevoerd	De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.De waterafvoerslang is Niet juist geplaatst of isgebogen of geknikt.Controleer de aansluiting van de waterafvoers-lang.
Voortdurend knipperen van het contrôleampjeprogramma bezigonderbroken geluidssignaal3 keer knipperen van het contrôleampje EndeAnti-overstromingsinrichting is geactiveerd	Draai de waterkraan zich en neem contact opmet once service-afdeling.
Storing Mogelijk oorzaak en oplossing
Het programme begint nicht • De deur van de afwasmachine is Niet goed gesloten.Sluit de deur.De stekker zit Niet in het stopcontact.Steek de stekker in het stopcontact.Dezekering in de meterkast is doergebrand.Vervang dezekering.

Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in.

HetprogrammaGaatverderophetpunt
haarhetwasonderbroken.

Als de storing of storingscode zich opniew voordoet, dient u contact op te nemen met once service-afdeling.

Voor andere, nicht in de bovenstaande babel beschreiben storingscodes dient u ook contact op te nemen met once service-afdeling.

Houd als u contact opneemt met once service-afdeling de volgende gegevens bij de

hand: model (Mod.), productnummer (PNC) en seriENUMmer (S.N.).

Deze informatatie is te vinden op het typeplatie aan de zijkant van de deur van de afwasmachine.

Wij adviseren u deze nummers hier te noteren zodat u ze.altijd bij de hand hebt:

Model:

Productnum-

mer:

Serienum-

mer:

Het afwasresultaat is nicht bevredigend
De bordenijken Niet schoon	• Het verkeerde afwasprogramma is geselecteerd. • Het serviesgoed is zo geplaatst dat het water Niet alle delen van een op-pervlak kan bereiken. De rekken要去en Niet te vol worden geladen. • De spreierarmen+kunnen Niet vrij draaien als gevolg van een onjuiste plaat-sing van het serviesgoed. • De filters in de bodem van het afwaskompartiment+zijn vuil of onjuist ge-ptaatst. • Er is te weinig of geen afwasmiddel gebruikt. • Als er kalkresten op het serviesgoed achechterblijven; het zoutreservoir is leeg of de waterontharder is op het onjuisteiveau ingesteld. • De afvoerslang is Niet correct aangesloten. • Het deksel van het zoutreservoir is Niet goed gesloten.
Het serviesgoed is nat en dof	• Er is geen glansmiddel gebruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en bor-den vertonen strepen, melkachtige vlekken of een blauwzweem	• Verlaag de dosering van het glansmiddel.
Opgedroogde wa-terdruppels op gla-zen en borden	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de oorzaak+zijn. Neem contact op met de consu-mentenlijn van de afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met once service-afdeling.

Technische gegevens

Afmetingen Breedte	HoogteDiepte	59,6 cm81,8 - 87,8 cm55,5 cm
Aansluitspanning - Voltage - To-tale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het type-plaatje op de binnenrand van de deur van de afwasa automaat.
Leidingwaterdruk Minimaal	Maximaal	0,5 bar (0,05 MPa)8 bar (0,8 MPa)
Capaciteit 12 couverts

Aanwijzingen voor testinstituten

volledig geladen apparaat en met gebruik van het testprogramma (zie "Verbruiksaarden").

Het testen in overeenstemming met EN 50242要去 worden uitgevoerd nadat het

zoutreservoir en het glansmiddeldoseerbakje gezuld zijn met respectievelijk zout en glansmadel en met gebruik van het testprogramma (zie "Verbruikswaarden").

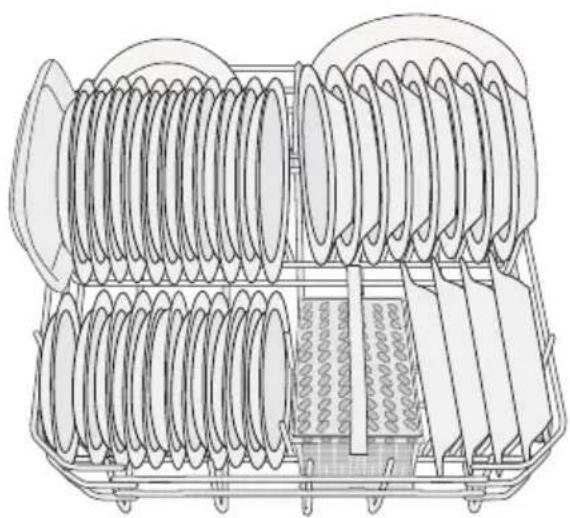

Volledige belading: 12 standardcouverts

Hoeveelheid benodigd afwasmiddel: 5g + 25g (type B)

Installing glansmiddel stand 4 (type III)

Plaatsing bovenrek

Kopjesrekken: stand A

Plaatsing onderrek

Plaatsing bestekrek

Montage

Waarschuwing! Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig+zijn voor de installmentie van het apparatusaat dwellen te wordenuitgevoerd door een erkendinstalleur.

Verwijder alle verpakkingsmaterialen alvorens de machine teplaatsen.

Plaats de machine indien möglichnest een waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkopervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de afwasmachine enplaatsing van het meubelpaandeel.

Erijken geen verdere openingsen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoor door te lately.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waar bij interne onderdelen toegankelijk zijn, dient de stekkeruit het stopcontact te worden getrokken.

Zorg er bij het op+zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer Niet+zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keulenmeubelen

De afwasmachine要去beveiligdworden te- genkantelen.

Aansluiting aan de waterleiding

Aansluiting watertoevoerslang

Dit apparaat kan worden aangesloten aan een heet (max. 60^ ) of koud water kraan.

Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangtECHTER af van hoe het heter water geproduerd worden. (We raden alternatieve energiebronnen aan die milieuvriendelijk zijn zoals bijv.zonne- en fotovoltaische panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zich is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gasdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische specificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang mag tijdens het aansluiten Niet zichn geknikt, worden platgedrukt of in de knoop zitten.

Het apparaat is voorzien van een vul- en afvoerslang die afhankelijk van de installmentedoor middel van de sluitmoer maar links ofaar rechts+kennen worden gedraaid.De

Zorg er.darom voor dat het aanrecht waaronder de machine geplaatst worden, stevig bevestigd is aan een vaste structuur (aan-grenzende keukenunits, kasten, muur).

Waterpas zetten

Een machine die goed waterpas staat is essentieel voor een goede sluiting en affdichting van de deur.

Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behui-zing.

Als de deur Niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen.

i Let op! NIET alle modellen awasmachines hebben vul- en afvoerslangen die zijn uitgerust met een sluitmoer. In dat geval is de genoemde voorziening nicht möglichk.

Als het apparaat is aangesloten aan neue leidingen of leidingen die langearend nicht gebruikt,zijn,moet u er eenijdje water door laten lopen voordat u de waterslang bevestigt.

i Gebruik GEEN aansluitslangen die erder voor een oude machine zich gebruikt.
i Dit apparaat is uitgerust met veiligheids-voorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersystem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de verilgheids-klep bevindt zich in de dubbelwandige wa-tertoevoerslang. Dompel de watertoe-voerslang of de verilgheidsklep Niet in wa-ter.
• Ais de watertoevoerslang of de veiligheids-klep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden verrangen door de service-afdeling.

! Waarschuwing! Gevaarlijke spanning

Waterafvoerverbinding

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak. Hiermee worden voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte bevinden van tussen de 30 cm (minimum) en 100 cm (maximum) vanaf de bodem van de afwasmachine.

De afvoerslang kan vanaf de afwasmachine\ aar links of maar rechts lopen

Verzeker u ervan dat de slang nicht gebogen is of platgedrukt worden, aangezien dit de afvoer van water kan vertragen of in de weg staan.

De stop mag nicht in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan wee in de machine terug kan lopen.

Als u voor de afvoerslang een verlengstuk gebruikt, mag dit Niet langer�n dan 2 meter en de binnendiameter mag Niet kleiner�n dan de diameter van de meegeleverde slang. Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte koppelingen kleiner�n dan de diameter van de bijgeleverde slang.

Voor het verbinden van de afvoerslang met een sifon onder de gootsteen moet het volledige plastic membraan(A) worden verwijderd. Indien Niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine+kennenverstoppen

Onze apparaten worden geleverd met een verligheidsvoorziening die ervoor zorgt dat vuil water nicht terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geintegreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.
i Om te voorkomen dat er lekke goptreedt na de installmentie, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluting aan het elektriciteitsnet

Waarschuwing! Het apparaat要去 volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplatie in overeenstemming zijn met de netspanning waarop de machine aangesloten.gaat worden. Ook de waarde van de zekering is te vinden op het typeplaatje

Steek de stekker.altijd in een correct geinstalleerd schokbestendig stopcontact.

Gebruik geen meervoudige stekkers, verloopstekkers en verlangka

bels. Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met once service-afdeling als het aansluitsnoer moet worden verrangen.

De stekker moet na de installment van het apparaat toegankelijk�n.

Trek de stekker nooit aan het snoeruit het stopcontact. Trek alsijd aande stekker zelf.

De fabrikant kan nicht aansprakelijk gesteld worden als boven genoemde verilgheidsmaatregelen nicht inucht worden genomen.

Milieubescherming

Het symbolop het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar要去en afgegeben bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijkene negatieve gevolgen voor mens en milieu die zich zouden+kunnen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recylen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkkel waar u het product hebt gekocht.

Verpakkingsmaterialiaal

De verpakkingsmaterialen zijn milieuvriendelijk en{kunnen worden gerecycled.De kunststofonderdelen zijn gemarkeerd, bijv. >PE< >PS < , enz.Gooi het verpakkingsmaterial in de waarvoordoboelde container bij uwplaatselijke afvaldienst.

Waarschuwing! Als u het apparaat afdankt:

trek de stekker uithetstopcontact.
- snijd het aansluitsnoor met de stekker af en gooi het weg.
- Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf in sluiuten en hun leven in gevaar bredgen.

Sommaire
