GEBRUIKSAANWIJZING ZDI112X ZANUSSI

NL Gebruiksaanwijzing 2
EN User manual 17
FR Notice d'utilisation 32
DE Benutzerinformation 47

Afwasmachine

Dishwasher

Lave-vaisselle

Geschirrspuler

USER MANUAL

Inhoud

Veiligheidsinformatie 2

Bedieningspaneel 3

Afwasprogramma's 4

Bediening van het apparatus 5

De waterontharder instellen 5

Gebruik van zout voor de vaatwasser 6

Gebruik van glansspoelmiddel 7

Devaatwasserinruimen 8

Gebruik van vaatwasmiddelen 9

Een afwasprogramma selecteren en starten 10

Onderhoud en reiniging 11

Problemen oplossen 12

Aansluiting aan de waterleiding 15

Aansluiting aan het elektriciteitsnet 16

Wijzigingen voorbehouden

Veiligheidsinformatie

i Lees voor uw eigen veriligeid en correcte werkig van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren. Bewaar deze instructies altijd bij het apparaat, zichs wanner u deze verplaatst of verkoopt. Gebruikers要去en volledig op de hoogte zijn van de bediening en veriligeidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishoudelijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keukengerei dat geschikt is voor afwasmachines, schoon te make.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt waar beneden in de bestekmand. Als dat Niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werkking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekkeruit het stopcontact en draai de waterkraan zich.

• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

• Voer de reparations nicht zich uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met once service-afdeling.

Algemene veiligheid

• Menschen (met inbegrip van kinderen) met beperkte li-chamelijke, zintuiglijke of verstandelijk vermogens of gebrek aan ervaring en kennis mogen dit apparaat nicht gebruiken. Zij要去en onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van≦emand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven়n.
• Sluit de deur altijd als u het apparaat Niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo Niet over de deur.
• Ga Niet op de opener deur zitten of staan.

Veiligkeit van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen要去en in de gaten gehonden worden om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen nicht aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller of het apparaat Niet is beschadigdijdens het vervoer. Sluit een beschadigd apparaat Niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking voor de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam person moet de elektrische installmentatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon要去 het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product Niet en verander dit product Niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat Niet gebruiken:

• als de hoofdkabel of waterslangen beschadigd zijn,

• als het bedieningspaneel, werkblad of plint zodanig beschadigdংn, dat u bij het inwendige van het apparaat kan komen.

Neem contact op met once service-afdeling.

• Boor Niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

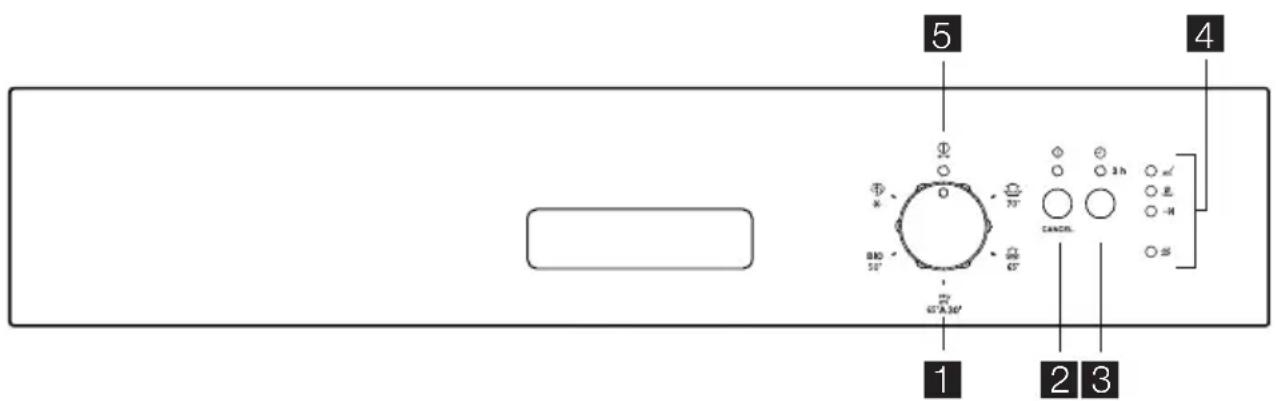

Bedieningspaneel

1Programmaschakelaar
2 Toets start/annuleren / (Cancel)
3 Toets uitgestelde start
4 Indicatielampjes
5 ndicatielampje aan/uit

Indicatielampjes
↓	Gaat aan wonneer de wasfase of de spoelfase loopt.
↓↓	Gaat aan wonneer de droogfase loopt.
→↑	Gaat aan als een afwasprogramma is afgelopen. Hulp-functies: · Niveau van de waterontharder. · Er klinkt een geluidssignaal als het apparaat een sto-ring heeft.
1)	HetindicatielampjeGaat aan wanner het zoutreservoir bijgevuld要去 worden. Ziehoofdstuk 'Gebruik van zout voorafwasmachines'. Hetindicatielampjevoorzoutkan enkeleurenaanblijven nadat uhet reservoirheeftgevuld.Ditheeftgeenongewensteffect op de werkingvan hetapparaat.

1) Wanner het zoutreservoir leeg is, gaat het bijbehorende indicatielampje Niet aan als er een afwasprogramma loopt.

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het wasprogramma te beginnen met een interval van 3研究员. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Programmaschakelaar en contrôlelampje aan/uit

• Draai de programmaschakelaar rechtsom of linksom om een afwasprogramma te kiezen. De programma

markering op de programmaschakelaar moet overeen-komen met een van de afwasprogramma's op het bedieningspaneel.

• Het contrôlelampje aan/uit gaat branden (stand AAN).

• Draai, om het apparaat in de stand uit te zetten, de programmaschakelaar totdat de programmamarkering overeenkomt met het contrôlelampje aan/uit.

-Het controelampje aan/uit gaat uiit (positie UIIT).

Afwasprogramma's

Wasprogramma's

Programma	Mate van verrui-ling	Soort serviesgoed Beschrijving programma
	Sterk verruild	Serviesgoed, be-stek, potten en pan-nen	VoorwasHoofdwas tot 70 °C2 tessentijdse spoelgangenaatste spoelgangDrogen
	Normaal verruild	Serviesgoed, be-stek, potten en pan-nen	VoorwasHoofdwas tot 65 °C2 tessentijdse spoelgangenaatste spoelgangDrogen
1)	Normaal of Licht verruild	Serviesgoed en be-stek	Hoofdwas tot 65 °CLaatste spoelgang
BIO 2)	Normaal verruild	Serviesgoed en be-stek	VoorwasHoofdwas tot 50 °CLattentijdse spoelgangLaatste spoelgangDrogen
Programma	Mate van verwui- ling	Soort serviesgoed Beschrijying programma
彎	Alles	Gedeeltelijke lading (later op de dag ver- der te vullen)	1 koude spelgang (om te voorkomen dat voedselresten können aankoeken). Voor dit programma hoeft geen afwasmiddel gezebruikt te worden.

1) Dit is het perfecte dagelijkse programma om een Niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.
2) Testprogramma voor testinstanties. Zie voor testgeveens het aparte informatieblad.

Verbruikswaarden

Programma Programmamaduur(in minutes)	Energieverbruik(in kWh)	Waterverbruik(in liter)
85-95 1,8-2,0 22-25
105-115 1,5-1,7 23-25
30 0,9 9
130-140 1,0-1,2 14-16
12 0,1 5

i De druk en de temperatuur van het water, de vari- ties in stroomtoevoer en de hoeveelheid serviesgoed+kunnendeze waarden veranderen.

Bediening van het apparatus

Zie de volgende instructies voor elke stap van de procedure:

1. Controller of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.
4. Plaats bestek en serviesgoed in de afwasmachine.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten hunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid worden gemeten in de volgende gewiekwaardige schalen:

Duitse grade (dH^)
- Franse graden (°TH).

1. Stel het juiste programme in voor het type lading en mate van verruiling.
2. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
3. Start het afwasprogramma.

i Als u afwasmiddelttabletten gekruikt, zie hoofdstuk 'Gebruik van tabletten'.

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).
• Clarke.

Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid
°dH °TH mmol/l Clarke handmatig elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
<4	<7	<0,7	<5	1 1)	1 1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

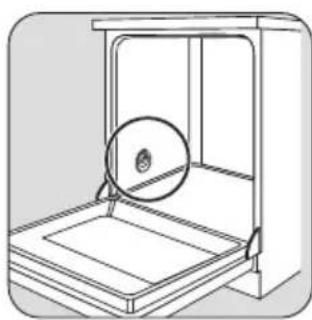

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

1

2

Zet de schakelaar op stand 1 of 2.

De waterontharder is in de fabriek ingesteld op niveau 5.

1. Druk op de toets starten/annuleren en houd vast. Draai de programmaschakelaar rechtsom, totdat o

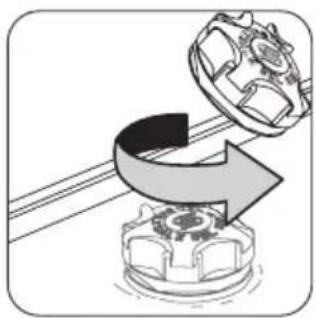

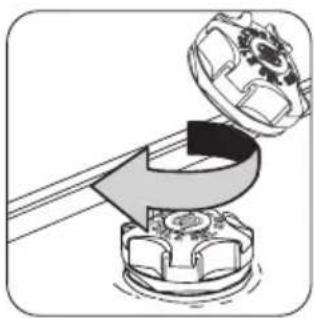

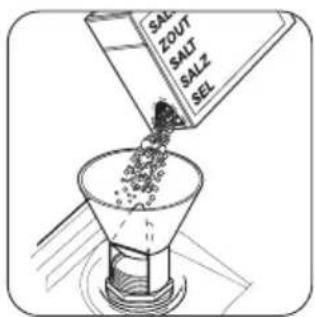

Gebruik van zout voor de vaatwasser

! Let op! Gebruik alleen afwasmachinezout. Zout dat nicht geschickt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.

1. Laat de toets starten/annuleren los wanneer het controelampje aan/uit en het controelampje starten/annuleren beginnen te knipperen.

2. Tegelijkkertijd knippert het contrôlelampje einde programme om het niveau van de waterontharder te tonen.

Voorbeeld:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5

1. Druk een keer op de toets starten/annuleren om het niveau van de waterontharder met een stap te verhogen.

Het contrôlelampje einde programma geegt het neue we niveau aan.

1. Draai de programmaschakelaar maar de stand uit om de bewerking op te slaan.

1

2

3

4

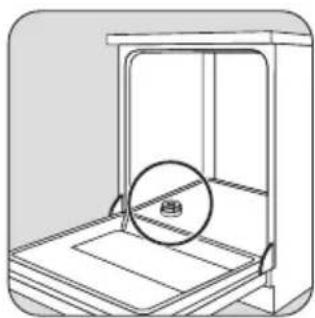

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik)

5

6

i Het is normal dat er water uit het zoutreservoir stroomt wanner u zout bijvult.

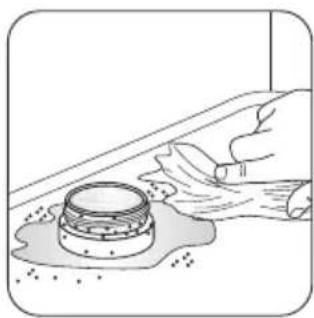

Zorg dat er geen zout buiten het zoutreservoir te-rechtkomt. Zout dat achechterblijft, beschadigt het reservoir. Aangeraden worden een afwasprogramma direct te starten nadat u het zoutreservoir hebt gemvuld. Dit voorkomt corrosie als gevolg van gemorst zout.

Wanner u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje Niet branden.

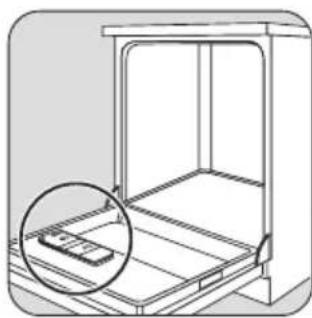

Gebruik van glansspoelmiddel

! Let op! Gebruik alleen merkglansmiddelen voor afwasmachines.

Volgudge stappen om het glansmiddeldoseerbakje te vullen:

1

2

3

4

5

Vul tot de glansmiddelin-dicator (B) holder wordt.

! Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. awasmchinereinigings-middel, vloeijaar afwasmiddel). Dit kan het apparaat beschadigen.

De glansmiddeldosering afstellen

De glansminderkeuzeknop is in de fabriek ingesteld op stand 3. Om de dosering te verhogen of te verlagen, raadpleegt u "Problemen oplossen".

Devaatwasser inruimen

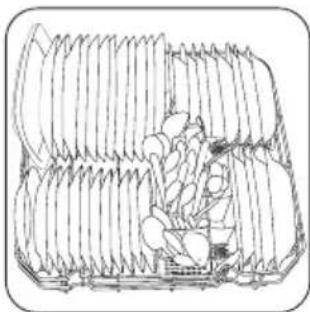

Handige aanwijzingen en tips

! Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat Niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg deze stappen voordat u serviesgoed en bestek laadt:

• Verwijder alle voedselresten en vuil
  — Laat aangebakken voedselresten eerst inweken.

• Volg deze stappen verwijl u serviesgoed en bestek laadt:

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening maar beneden.
  -Zorg er voor dat het water Niet in het reservoir of een diepe pan kan verzamelen.
  -Zorg er voor dat serviesgoed en bestek nicht in elkaar liggen.
  Zorg er voor dat serviesgoed en bestek elkaar nicht overlappen.
  Zorg er voor dat glazen andere glazen Niet aanraken.

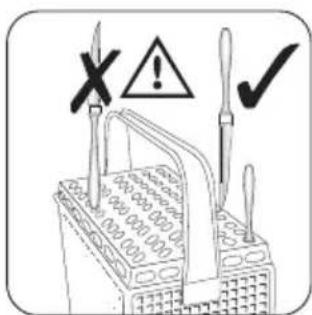

• Legkleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te honden. Voorwerpen van kunststof drogen Niet zo goed als porselein en stalen voorwerpen.

• Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen Niet verschuiven.

! Let op! Zorg er voor dat de sproeiarmen vrij hunnen ronddraaien voordat u een afwasprogramma start.

! Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk+zijn.

1

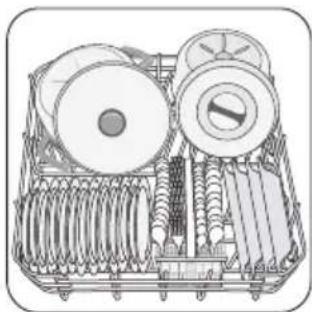

Rangschik dekschalen en
grote deksels langs de
rand van het onderrek.

1

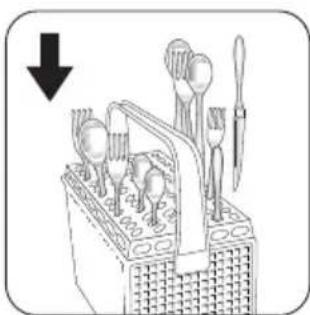

i Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

2

1

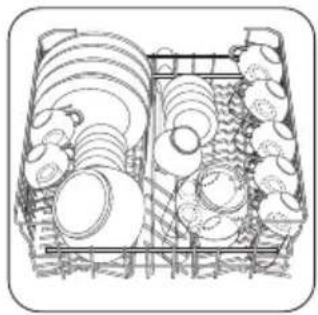

Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Klap de kopjesrekken op voor langere voorwerpen.

Plaats borden in hetijkenste deel van het bovenrek. Kantel ze voorover.

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrekplaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoopte van borden in:

bovenrek onderrek

Bovenste stand 20 cm 31 cm

Volg.Deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rekeruit.
3. Plaats het rek in de bovenste of onderste stand.
4. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt,\ kunt u geen kopjes op het kopjesrekplaatsen.

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeijaar of tablet) die geschikt zich voor afwasmiddelen.

Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.
  Aanbevelingen omtrent opslag.

Gebruik nicht meer dan de juiste hoeveelheid afwasmiddel om het milieu te sparen.

1
2

4

3

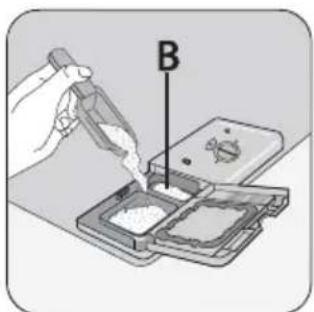

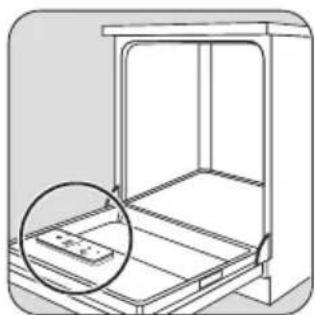

Vul het afwasmiddelbakje (A) met afwasmiddel.

Als u een wasprogramma gebruikt met een voorwase, doet u ook afwasmiddel in het voorwasdoseerbakje (B).

5

6

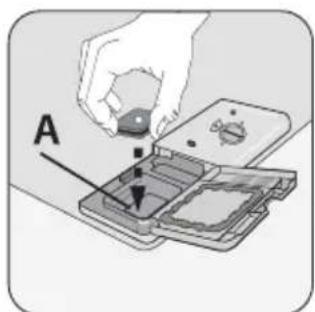

Gebruik van afwasmiddelttabletten

Doe het afwasmiddelttablet in het afwasmiddeldoseerbakje (A).

Afwasmiddelttabletten bevatten:

• afwasmiddel
• glansmiddel
• andere schoonmaakmiddelen.

Volg deze stappen om afwasmiddelttablette te gebruiken:

1. Zorg ervoor dat de afwasmiddelttabletten geschikt zich voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.
2. Stel het laagste niveau in voor de waterhardheid en de glansmiddeldosering.

Een afwasprogramma selecteren en starten

Volg deze stappen om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.
2. Draai de programmaschakelaar om het afwasprogramma in te stellen. Zie de "Wasprogramma"-tabel.

-Het controelampje aan/uit gaat aan.
-Het fasecontroleampje voor het afwasprogramma begint te knipperen.

1. Druk op de toets starten/annuleren.

-Het afwasprogramma start automatisch.
-Het controleampje start/annuleren gaat aan.
- Wanner het programme start, blijft alleen het contrôlelampje voor de lopende fase aan.

Wanner het afwasprogramma loopt, kunt u het programma Niet wijzigen. Annuleer het afwasprogramma. Zie "Een afwasprogramma annuleren".

Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

i Het is nicht nodig om het zoutreservoir en het glansmiddeldoseerbakje te vullen.

Volg deze stappen als de droogresultaten nicht maar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Volg.Deze stappen om opniew afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de waterontharder in op het hoogste niveau.
3. Draai een wasprogramma zonder serviesgoed.
4. Stel de waterontharder af. Zie hoofdstuk 'De waterontharder instellen'.
5. Stel de glansmiddeldosering af.

i Verschillende merken afwasmiddel hebben een ander oplostroject. Sommige afwasmiddelttabletten gegen nicht het beste reinigingsresultaatijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddelttabletten gebruikt om het afwasmiddel volledig te verwijderen.

! Let op! Open de deur voorzichtig. Er kan hare stoom vrijkomen.

Een afwasprogramma annuleren

• Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast.

-Het controelampje starten/annuleren gaat uit.
-Het fasecontroleampje begint te knipperen.

Het afwasprogramma is geannuleerd.

Op dit punt kunt u de volgende stappenuitvoeren:

1. Schakel het apparaatuit.
2. Steeleniewaftasprogramma in.

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een新模式 afwasprogramma instelt.

Een afwasprogramma onderbreken

Open de deur.

• Het programme stopt.
  Sluit de deur.
• Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma instellen en starten metuitgestelde start

1. Een afwasprogramma instellen.
2. Druk op de toetsuitgestelde start.

-Het indicatielampje uitgestelde start gaat aan.

1. Druk op de toets starten/annuleren.

-Het aftellen van de uitgestelde start begint.
- De fasecontrolelampjes.gaanuit.

Als het aftellen verstreten is, start het afwasprogramma automatisch.

• Het contrôlelampje van de uitgestelde start gaat UIT.
• Het fasecontrolelampje gaat branden.

i Open de deur Nietijdens het aftellen om het aftelproces Niet te onderbreken. Als u de deur wee sluit, gaat het aftellen verdier vanaf het punt van onderbreking.

De uitgestelde start annuleren:

1. Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast.

Onderhoud en reiniging

-Het indicatielampjes van starten/annuleren en deuitgestelde start gaan uit.
— Het fasecontrolelampje begint te knipperen.

1. Druk op de toets start/annuleren om het afwasprogramma te starten.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden UIT:

• Het apparatusstoptautomatisch.
• Het contrôlelampje Einde gaat aan.

Laat de deur enkele Minutes op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.

Laat het serviesgoed afkoelen voordat u het UIT de afwasmachine haalt. Hete borden beschadigen sneller.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt.

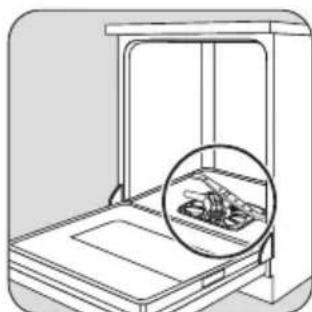

De filters reinigen

Belangrijk! Gebruik het apparaat Niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsingveroorzaakt slechte wasresultaten en schade aan het apparaat.

1

2

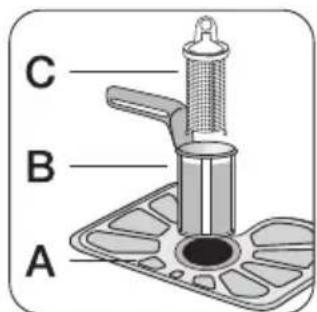

Maak de filters A, B en C schoon onder stromend water.

3

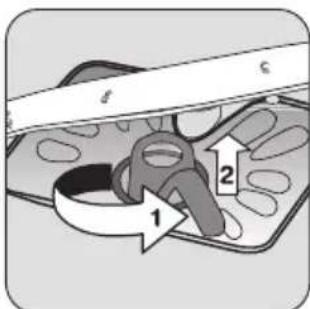

Draai, om de filters B en C te verwijderen, het handvat een kwartslag maar links.

4

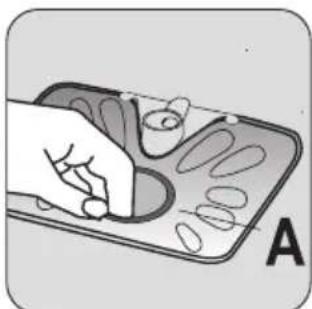

Verwijder het platte filter Auit de bodem van het apparaat.

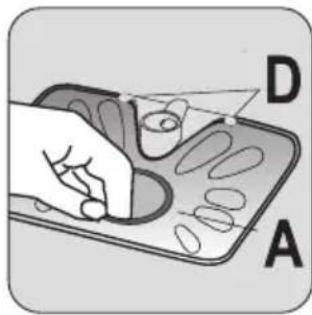

Plaats het platte filter A terug in de bodem van het apparaat. Plaats het platte filter juist terug onder de twee geleiders D.

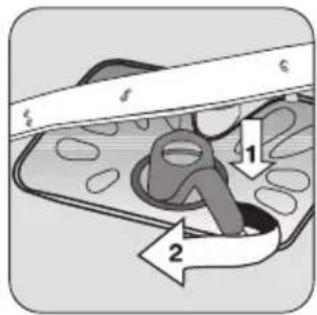

Zet het filtersystem op zichplaats. Draai, om het filtersystem te vergrende-len, het handvat maar rechts totdat het op zichplaats vastklikt.

Belangrijk! Verwijder de spreiarmen nicht.

Als de openings in de sproeiarmen verstopt raken, verwijdert u de awhilevende delen met een coctailprik-kertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale awasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethylene enz).

Voorzorgsmaatregelen bij vorst

Let op! Installee het apparaat Niet op een plek waar de temperatuur onder de 0^ komt. De fabrikant is verantwoordelijk voor schade door vorst.

Als dit nicht möglich is, leeg het apparaat en sluit de deur.
Haal de watertoevoerslang los en verwijder het water in de watertoevoerslang.

Problemen oplossen

Het apparaat start of stopt nichtijdens de werkinq. Als er een storing is, probeer dan eerst het probleem zich op te losers. Als u het probleem zich nicht kunt oplossen, neem dan contact op met de klantenservice.

Let op! Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijk	oorzaak en oplossing
· continu knipperen van het contrôle-lampje starten/annuleren · 1 keer knipperen van het contrôlelampje Ende De afwasmachine worden nicht gezuld met water	· De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon. · De waterkraan is zich. Draai de waterkraan open. · Het filter in de watertoevoerslang is geblokkeerd. Maak het filter schoon. · De aansluiting van de watertoevoerslang is Niet juist. De slang kan geknakt of ingedeukt়. Zorg er voor dat de aansluiting juist is.
· continu knipperen van het contrôle-lampje starten/annuleren · 2 keer knipperen van het contrôlelampje=einde programme Het afwaswater worden Niet afgevoerd	· De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. · De aansluiting van de waterafvoerslang is Niet juist. De slang kan geknakt of ingedeukt়. Zorg er voor dat de aansluiting juist is.
· continu knipperen van het contrôle-lampje starten/annuleren · 3 keer knipperen van het contrôlelampje einde programma De anti-overstromingsinrichting is geac-tiveerd	· Draai de waterkraan zich en neem contact op met荃 service-afdeling.
Het programme begint nicht · De deur van het apparaat is Niet gesloten. Sluit de deur. · De stekker zich Niet in het stopcontact. Steen de stekker in het stopcontact. · De zekering in de meterkast is doergebrand. Vervang de zekering. · De uitgestelde start is ingesteld. Annuleer de uitgestelde start om het programme onmiddelijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Deze gegevens zijn nodig om u snel en juist te helpen:

• Modelbeschrijving (Mod.)
• Productnummer (PNC)

Serienummer (S.N.)

Raadpleeg het typeplaatje voor deze gegevens.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving : ....

Productnumber : ....

Serienummer : ....

	De schoonmaakresultaten zijn slecht
De bordenijken Niet schoon	• Het geselecteerde afwasprogramma is nicht geschikt voor het type lading en mate van verruiling. • Derekkenijken Niet goed ingedeeld, zodate het water er zich aan alle kanten bij kan. • De sproeiarmen+kammen Niet vrij draaienen gevolg van een onjuisteplaatsing van het serviesgoed. • De filtersijken vuil of zich juist geplaatst. • Er is te weinig of geen afwasmiddel gezruikt.
Er zitten kalkresten op de borden •	Het zoutreservoir is leeg. • De waterontharder is ingesteld op het verkeerdeiveau. • De dop van het zoutreservoir zit zich goed zich.
Het serviesgoed is nat en dof • Er is geen glansmiddel gezruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzeewem	• Verminder de glansmiddeldosering.

De schoonmaakresultaten zijn slecht

Opgedroogde waterdruppels op de glazen en de borden

• Verhoog de dosering van het glansmiddel.
• Het afwasmiddel kan de oorzaak�.

Technische gegevens

Afmetingen Breedte cm 59,6

Hoogte cm 81,8-87,8

Diepte cm 57,5

Elektrische aansluiting - Voltage - Totale vermogen - Zekering

Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.

Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)

Maximaal 8 bar (0,8 MPa)

Capaciteit Aantal couverts 12

Milieubescherming

Het symbol het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u möglichke negatieve gevolgen voor mens en milieu die zich zonden+kennen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE< , >PS< , enz. Gooi het verpakkingsmaterial in de waaroor bedoelde container bij uwplaatselijke afvaldienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooizweg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

Montage

Waarschuwing! Zorg dat de stekker tijdens de installmentie Niet is aangesloten.

Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.
• Installer het meubelpaneel.
• Sluit de watertoevoer en waterafvoer aan.

Installer het apparaat onder een aanrecht (keukenblad of goatsteen).

Als reparatie nodig is,要去 het apparaat eenvoudig bereikbaar zich voor de monteur.

Plaats het apparaat naast een waterkraan en een afvoer. Er zich geen verdere openingsen voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoe-voer- en afvoerslang en het aansluitsnoor door te lately. De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

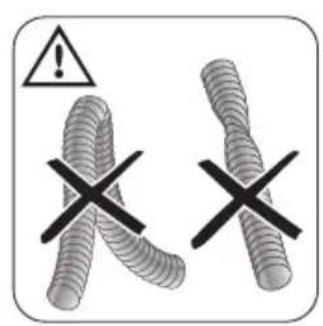

Zorg er bij het op+zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aan-sluitsnoer Niet+zijn geknikt of worden platgedrukt.

Bevestigen van het apparaat aan de aangrenzende keukenmeubelen

Zorg erkaarom voor dat het aanrecht waaronder de machine geplaatst worden, stevig bevestigd is aan een vaste structuur (aangrenzende keulenunits, kasten, wand).

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodate de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zichkanten van het keukenkastje nicht raken. Als de deur Niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60^ ) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduced wordt (bijv. zonne- of fotovoltaische panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4 .

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk要去 zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang Niet is geknakt of ingedeukt.

Draai de toevoerslangaar links of rechts voor de instal-. latie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat Niet aan neue leidingen aan of aan leidingen die lang Niet zich gebruikt. Laat

het water enkele minuten stromen en sluit dan de toevoerslang pas aan.

Watertoevoerslang met veiligheidsklep

De elektriciteitskabel en de verilgheidsklep bevinden sich in de dubbelwandige watertoevoerslang. De watertoevoerslang bevindt zich alleen onder druk als het water loopt. Als er een lekkage in de watertoevoerslang zit, onderbreekt de verilgheidsklep het stromende water.

Waarschuwing! Ge-vaarlijke spanning

Pas op als u de watertoevoerslang aansluit:

Dompel de watertoevoerslang of de veiligheidsklep Niet in water.
- Als de watertoevoerslang of de veiligheidsklep beschadigd is, trek dan onmiddelijk de stekker uit het stopcontact.
- Laat de watertoevoerslang met de veiligheidsklep al-leen door once service-afdeling verrangen.

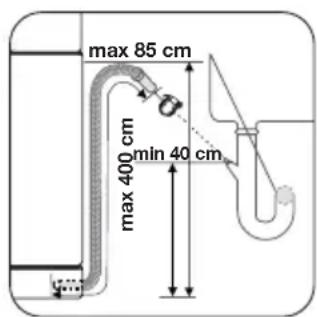

Afvoerslang

Sluit de waterafvoerslang aan op een sifon onder de gootsteen.

3

4

Aansluiting aan het elektriciteitsnet

Waarschuwing! De fabrikant is nicht verantwoordelijk, als u deze veiligheidsmaatregelen nicht opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen.

Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.

Gebruik altijd een juist geinstalleerd schokbestendig stopcontact.

De binnendiameter mag nicht kleiner zichn dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan Niet verwijdert, hunnen voedselresteneenverstopping in de slang veroorzaken.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels nicht zelf. Neem contact op met de service-afdeling.

Zorg ervoor dat de stekker toegankelijk is na de installmentie. Trek Niet aan de kabel om het apparaat los te halen. Trek.altijd aan de stekker zich.

Contents

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.zanussi.be
