GEBRUIKSAANWIJZING ADV320 ME

Hartelijk dank voor de aankoop van het VISTADOOR intercomsystem. U heb een hoogwaardige installmentie met roestvrijstalen afdekking gekocht. De roestvrijstalen afdekkingen worden hoogwaardig met de hand gemaakt en bevatten daardoor individuele kenmerken, die als een teken van kwaliteit要去en worden beschouwd.

Onderhoudstip roestvrij staal

Reinig roestvijstalen oppervlokken nooit met in de handel verkrijigbare schoonmaekmiddelen, sondern这点e te bijtend zijn. Alleen met reinigings- resp. onderhoudsspray voor roestvij staal schoonmakers. Als u dit Niet bij de hand hebit, gebruik dan alleen water. Geborstelde oppervlokken koeten altijd in een richting worden schoongeveedg, nooit in cirkelvormige bewegingen. Dit voorkomt krassen. Als deze onderhoudstip Niet in acht genomen wordt, kan dit tot verkleuring of, in het ergste geval, tot roestschode leiden.

De montage moet worden uitgevoerd door een vakman.

LEGENDE

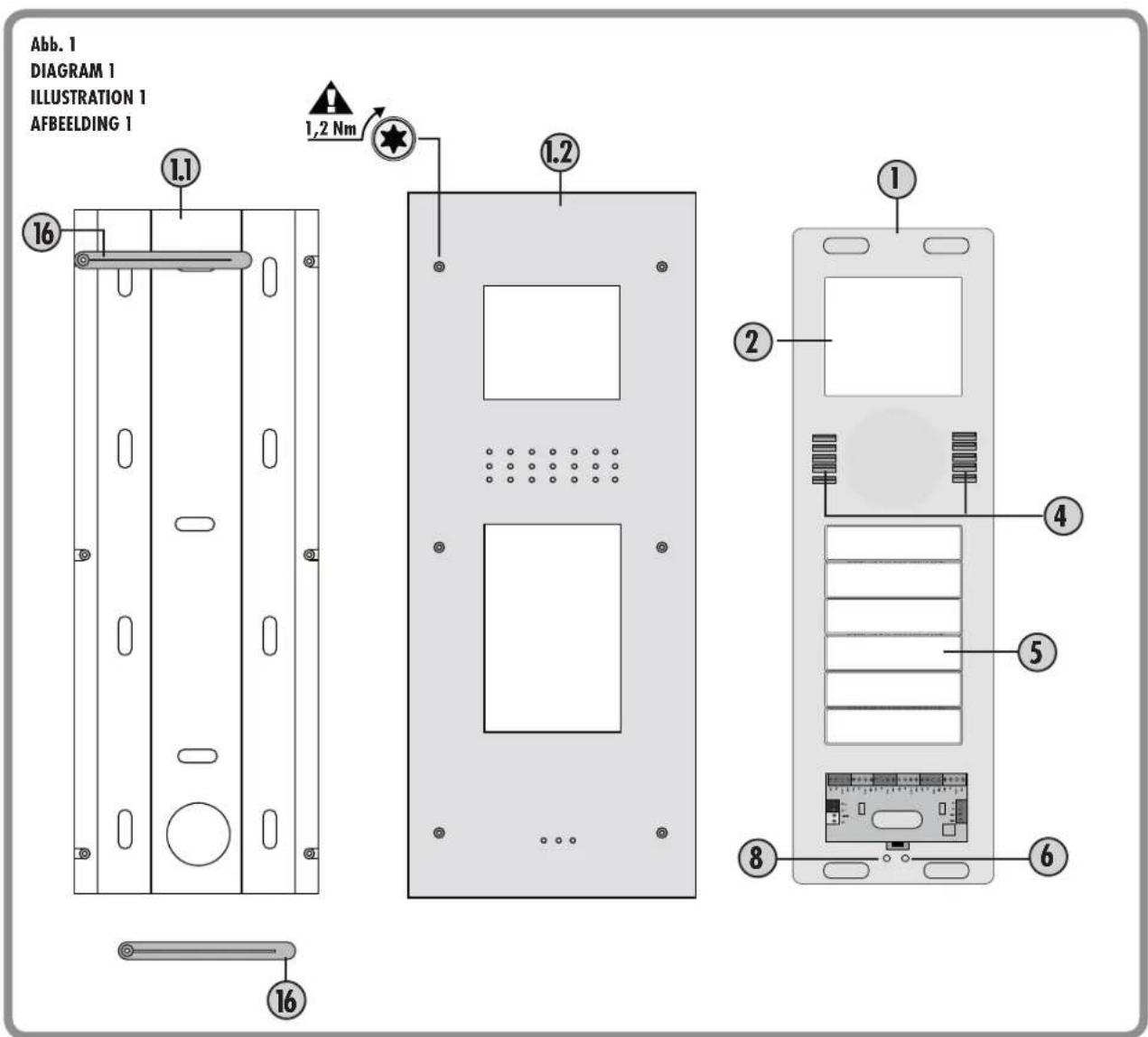

1. Buitenstation
   1.1 Inbouwsschool
   1.2 Roestvijstalen frontplatz
   2 Lichtveld
   4 Luidsprekergaten
   5 Oproeptoets
   6 Microfoon
   7 Behuizingstroeven
   8 Heldelheimsdensor
   9 Geluidssterkte-potentiometer
   10 Dip-schakelaar voor de openingstijd van de deuopener
   11 Dip-schakelaar voor de ID-code
   12 Aansluitterminal deuropener
   13 Aansluitterminal spanningsvoorziening
   14 Aansluitterminal signaalleiding
   16 Montoghulpmiddel

Leveringsomvang:

1x buitenstation

1x inbouwsschaed

1x bepleisteringhulp

7x torxschroef voor frontplaat (1x ter verwangng)

3x montagehulpmiddel incl. schroef

8x plug en schroef

VOORBEREIDING VAN DE INSTALLATIE

De volgende leidingen zich nodig:

Eengezinswoning: 3 leidingen van de buitenunitaar de binnenunit en

2 leidingen van de buitenunitaar de deuropener.

Meergezinswoning (vanaf ADV-320): Hier zich per oproeptoets

3 leidingen van de buitenunit in elkweoonheid nodig.

Voorbeeld ADV-340: aan de buitenuniten zijn 12 leidingen voor de wooneheden nodig (telkens 3 ledingen x 4 oproeptoeten) en 2 leidingen voor deeuopener.

Per wooneenheid konnen maximaal vier binnenunits parallel worden aangesloten. De verbinding kan ofwel van binnenstationaar binnenstation worden gelegd of stervormig vanuit een centraal punt (verdeelkast).

De leidingen要去en zo aangelegd zich, dat ze telkens direct achter de overeenkomstige buiten-/binnenunit ut die wand worden geleid.

Tip: u kurz bij het VISTADOOR-system ook videocomponenten combineren met audiocomponenten.

MONTAGE VAN HET BUITENSTATION

De deurintercom is bestem voor verzonken montage.

Voorbereid ing

Let er bij het verwijderen van het frontpaneel op,Dat het lichtveld en de naamplaatjes er niet uitvallen, zadat deze zich worden beschadigd.

De Buitenstation moet op een hoogte van ca. 1,5m-1,6m (midden station) gemonteerd worden (afb. 3). Voordat de deuintercom gemonteerd worden, zo u要去en testen of de camera een bezeker op bewredigende wijze registreert. Pas zo nodig de montagehoogte en-locatie aan uw specifieke situatie aan.

1. Verwijder met een Torx-schroevendraijer (T 10) de zes schroeven van de roestwijstalen frontplatz en til de plaat er maar boven toe af. U kunt nu de inbouwshaal vrijleggen door de rubberen af-dichting er voorzichtig of te trekken en het eigenlijke buitenstation eruit te nemen.
2. Houd de inbouwshaal gegen de muur en teken de omtrek met een geschikte stift op de muur af. Let erop dat de benodigde aansluitkabels zich in het middelste gedeelte van de inbouwshaal bevinden. Deze kabels zonden Niet te kort bemeten要去en zijn.
3. Het got voor de kabeldoorvoer in de IB-schaal kan met een scherp mes in de IB-schaal worden gemakt, bijt. met een cuttermes.

Het gat voor de buitenpost要去zgemeten zijn dat de inbouwschaal er precies inpast en de buitenmuur voldende afsluit.

1. Om de inbouwchaal met de muur te verankeren, markeert u eerst met behulp van gaten in de bodem van de IB-schaal de 4 buitenste bevestigingsgaten op de muur en boort u dan de overeenkomstige gaten (diameter ca. 6 mm).
2. In de gaten steekt u dan de meegeleverde plugs. De IB-schaal wordt nu met de schroeven gefexeerd. Let hierbij op de correcte zitting van de IB-schaal, controllerer dit evt. met een waterpas. Ook mag de IB-schaal Niet worden verwormd.

TIP: als de schroefbevestiging de IB-school nicht voldoende fixeert, kunt u de holte ruimten aan de zijkanten vullen met geschikte lijm.
6. Bij het immaken, steekt u de meegeleverde bepleisteringhulp in de IB-schaal. Daaroor wordt verhinderd dat de IB-schaal wordt gewuld met mortel/pleister en verrolgens aan de buitenkant要去en worden schoongemaakt. Let er bij het immaken op dat schroefdraedinzetten Niet met mortel/pleister in canraking komen.

1. Plaats de buiteneenheid in de inbouwchaal. Om te verhinderen dat de buiteneenheid eruit volt, kut u het meegeleverde montage-hulpmiddel (16) gebruiken. Dit word heel eenvoudig met een van de Torx-schroeven aan de inbouwchaal geschroefd en houdt de buiteneenheid in positie.
2. Verwijder de afdekking boven de schroefklemmen van de buiten- enheid en voer de kabels via de daarvoor bedoelde doorvoer naar binnen.
3. Sluit nu de kabels op de deurintercom aon. (Zie punt AANSLUITING)

NAMM

Aunpassen van het naamplaatje enlichtveld

Het naamplaatje bestaat ui tree transparante kunststoffdelen die met
2 respectievelijk 4kleine schroeven met elkoor verbonden zijn.

1. Verwijder de twee schrooven van het naompiaatje en heal de twee kunststof delen uit elkaar. Tusnen deze beiden delen ligt de folie voor de belettering.
2. Beschricht de folle met een veegvaste viltstift of print een naemplaatje * via de PC en printer uit.
3. Leg het beschreven naamplaatje (folie) tussen de beide kunststof delen en schroef ze wee aan elkaar vast.

i * Formaat van het naamplaatie: ADV 310,ADV 320 en ADV 330:71 mm x 34 mm ADV 340 en ADV 360:71 mm x 15 mm

Het lichtveld bestaat eveneensuit twee kunststoffdelen. Het ene is vast met de buitenunit verbonden, het andere isaar gewoon eroverteen gestoken en kan er waar voren worden ofgetrokken. Beschrijf de folie met een veegvaste viltstift of print vio de PC en printer een naamplaatje uit met de afmetingen 72× 62mm

1. Om het frontpaneel werk op het buitenstation aan te konnen brengen,plaats u het lichtveld met opschrift op de juiste plaats in het buitenstation.
2. Het naambordje in het buitenstation plaatsen en fixeren met de meegeleverde lijmstrip zadat deze er Niet+kunnen uivallen. Als alternatiekunt u het naambordje oak fixeren met transparante tape.
3. Verwijder de montagehulp en beweilig het buitenstation manueel zatat het er net kan uitvallen. Een tweeede person kan hierbij helpen.
4. Plaats de frontcover op het buitenstation.
5. Schroef de frontcover met de 6 waarvoortoorziene torxschroeven vast. Let erop dat u de schroeven Niet overhelt of overdraot. Het maximale aanhaalmoment bedraagt 1,2 Nm. Deze waarde mag Niet worden overschieden, anders kannen de schroefdraa-dinzetten in de IB-school onbruikbaar worden of er wordenuitgetrokken.

Tip: voor de aflichting van de frontplaat worden een zichlevende schui-maflichting meegeleverd. Deze wordt langs de rand aan de onderkant op de frontplaat geplakt.

AANSLUITING

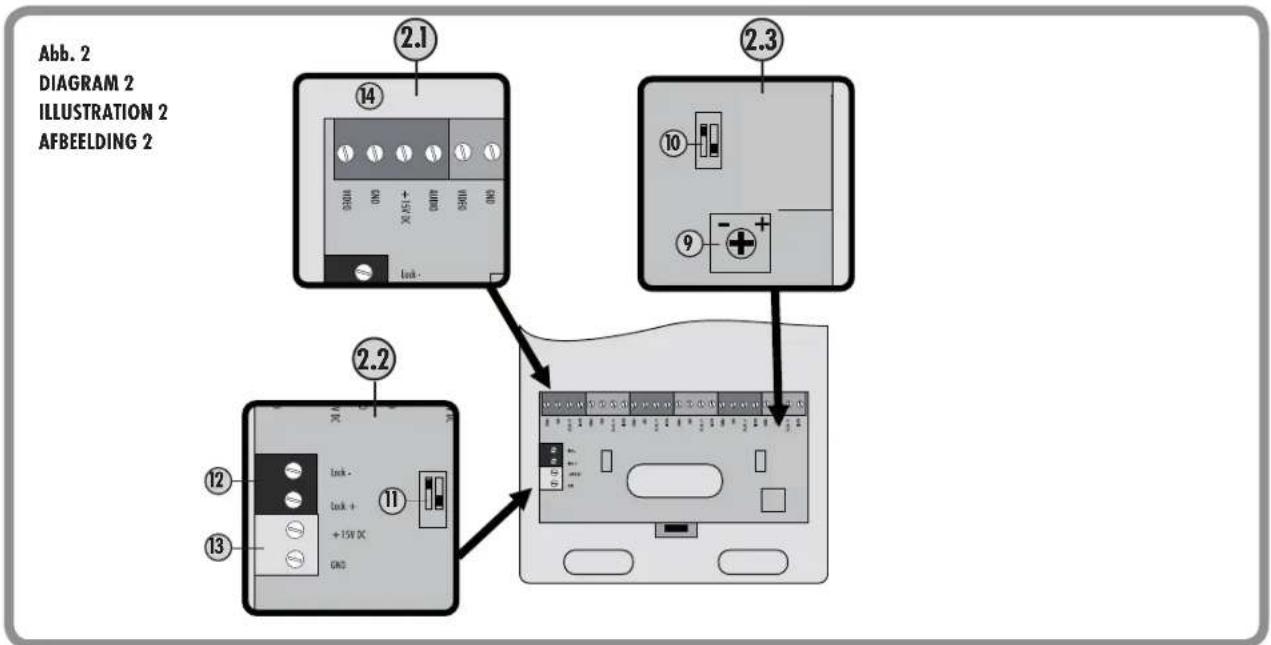

Klem de verlegde leiding op de audio, +15V, en GND (afb. 2.1, nr. 14) van het buitenstation en verbind ze met het/de binnenstation/s. Aan de binnenstations zich deze ook voorzien en moeten slechts 1:1 met elkaar worden verbonden.

Opmerking voor versies van meergezinswongingen: Per

wooneenheid is een 4-polige aansluitklem voorzien. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste oproeptoes, aansluitklem 2 voor de oproeptoes danboven enz.

Aansluiting van een deuropener

De deuropener worden direct met twee leidingen met het buitenstation verbonden (alb. 2.2, nr. 12). Er is geen extra stroomvoorziening nodig om de deuropener kan te sturen. De deuropener moet voor 12 volt gelijkspanning voorzien en mag Niet meer dan 1A stroom gebruiken. De beide aansluitklemmen vermelden lock + en lock - voor als de deuropener correct op een elektrische pool moet worden aangesloten.

Aansluiting stroomvoorziening

De stroomvoorziening kan maar keuze op het binnen- en/of buitenstation worden aangesloten. Hiervoor zijn afzondelijke schroefklemmen voorzien (afb. 2.2, nr. 13). Het is ook möglich om de stroomvoorzieningrechtstreeks op de signaalleidering aan te sluiten, bijv. wannec alle signaalleidingen vanuit de zekeringkast waar de buiten-en binnenunits werden gelegd. De adapter moet dan met massa (GND) en +15V (afb. 2.1, nr. 14) worden verbonden.

Met een adapter können maximal 8 eenheden van stroom worden voorzien.

Bijmeer dan acht eenheden is een tweeede adapter nodig, bijv. wonneer 2 buiten- en 7 binnenstations moeten worden gebruikt.

De tweeede adapter kan eenvoudig parall op de eerste adapter worden aangesloten.

De tweeede adapter要去 rechtsstreeks op een korte leiding van het verstebinnen- of buitenstation worden aingesloten zdat een eventuel spanningsverlies aan de verbindsleiding kan worden gecompenseerd.

INSTELMOGELUKHEDEN

Aan het buitenstation is het volgende mogelijk om de installmentie aan te passen aan uw persoonlijke omstandigheden:

Geluidssterkte van het buitenstation

Met de potentiometer (afb. 2.3 nr.9) worden het spreakvolume van het buitenstation ingesteld. Voor volle geluidsteekte draaat u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag en dan een Klein beetje terug. Door het draaien tegen de wijzers van de klok in worden de geluidsteekte verminderd.

ID-code

Indien er meerere buitenstationst parall geschukeld worden ( bijv. aan een poort en een huis), danwordt de ID-code ingesteld via de DIP-schakelaar (afb.2,2, nr.11). Daardoor is het mogelijk om de individuelle buitenunits no elkair door een binnenunite te octiveren.

ID1 = Schekelaar 1, on", schekelaar 2, on"

i Openingstijd van de deuropener

Via de DIP-schakelaars (aftb. 2.3, nr. 10) worden ingesteld hoelang de deuopener要去 worden geactveerd. De instelmogelijkheden zijn 1 Seconde of 5 Seconden. 5 Seconden is standard ingesteld en fonctioneert voor de meest gangbare deuopeners.

Tip: voor de aflichting van de frontplaat worden een zichklevende schui-maflichting meegeleverd. Deze wordt langs de rond aan de achterkant op de frontplaat geplakt.

VISTA DOOR

SYSTEM

Schakelaar 1, off, schakelaar 2, on stent overeen met een openingstijd van 1 seconde.

Schekelaar 1, on", schekelaar 2, off" stent overeen met een openingstijd van 5 Seconden.

BEDIENING

1. Druk op de cpoeptoets.
2. Bij het/de desbetrefrende binnenstation/s klinkt de ingestelde beltoon.
3. Neem het gesprek aan de binnenunit aan door kort op de spreekte toets (MOND) te drukken.
4. Als er een deuropener is aingesloten, kurz u door kort op de toets van de deuropener (SLEUTEL) te drukken de deuropener octiveren.
5. Door kart op de spreektetoets (MOND) te drukken worden de installmentie weer in stand-by modus geschakeld.

TECHNISCHE GEGEVENS

Aanwijizing over de CE-conformiteit

Onder invloed van sterke staatische, elektrische ofhoogfrequente velden (ontlodingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werkung van de toestellen (het toestel) nadelig worden beinloed.

Reiniging en verzorging

Toestellen aangesloten op de elektricitieit, voor het reinigen van het stroomnet laskoppelen (stekker uit het stopcontact trekken). Het oppervlok van de behuizing kan worden gereinigd met een zachte doeck bevochtig in zoepsop. U nog geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiiger wegzuigen. De zuigiipj net rechtsstreeks gegen het toestel houden.

Veiligheidsaanwijzingen

Bij beschadiging van behuizingen, stekkers, voedingskabels of aan de isolatie, dient het teestel onmiddelijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK

• LEVENSGEVAAR (Stroomstekker het het stopcontact trekken!) Schade onmiddelijk door een vakman laten herstellen!

A U mag zich nicht trachten de reparatie uit te voeren!

2 JAAR BEPERKTE GARANTIE

Voor de duur van tweeJAar na de datum van aankoop wordt gegarandeerd, dat de bedwelmend-gas-melder vij is van defecten in material en ontwerp. Dit is slechts van toepassing, wanner het apparat normal gebruikt wordt en regelmatin onderhoden wordt. De ver

plichtingen die onder deze garantie vallen, zich beperkt tot de reparatie of het verzangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen onbevoegde wijzigingen of reparatiepogingen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan Niet aansprakelijk worden gesteld voor verities of beschodiging van een of andere aard, inclusief de bijkomende schode of gewolgschade, die direct of indirect het gewolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRICHTLIJUNEN

Bij schade die door het Niet navolgen van deze gebruikershandleiding wordt veroorzakt, verwalt hetrecht op garantie. Voor indirecte schade zich bij wij Niet aansprakelijk!

Voor schade aan zaken of Personen die door ongschekte bediening of Niet-opvolgen van de veiligeidsrichtijinen veroozaarkt worden, zich wij Niet aansprakelijk. In deze gezallenervelt elke aanspraak op garantie! Om veiligeids-en vergunningsredenen (CE) is het Niet togetestan om op eigene houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschemingsklasse 1. Als spanningsbron nog uitsluitend een reglementaire netcontactdoos (230V / - 50Hz) van het openbare voedingsnet gebrukt worden. Toestellen die via de netspanning worden gevoed, hoien Niet in kinderhanden thuis. Wees darom in aanwezigheid van kinderen extra voorzichtig.

Haal het product Niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpokkingsmaterialiet achteloos rondslingeren,plastic folie/zakken,polystreendelen enz.kunnen in kinderhanden gevaarlijk spelgoed worden.

De binneneenheden zijn alleen geschikt voor dtoge binnenruimtes (geen badkamers of andere vochtrige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gewaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen要去en de verilgheidsvoorschriften van het verbond van bedrijsvakverenigingen voor elektrische installaties en bedrijsmiddelen worden gespecteerd. Wend u tot een vokman als u twiftelt over de werkwijze, de verilgheid of de aansluiting van het toestel.

Go voorrichtig om met het product - door stoten, slagen of een val van al geringe hoogte worden het beschodigd.

Wijzigingen voorbehonden zonder voorofgoandelijke kennisging. In het kader van onsne productverzorging en optimiseering van onsne toestellen, kan de inhoud afwijken van de vermeldingen op de verpokking.

NL

Deze gebruksaanwizing is een publicatie van m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenohn/Duitsland

Deze gebruksaanwijzing voldoet aan de technische eisen bij het ter perse goan. Wijzigingen in techniek en uitrusting voorbehonden.

VISTA

DOOR

SYSTEM
