Mevrouw, Juffrouw, Mijnheer,

U heeft onlangs een van unsere fornuizen aangekocht en wij danken u voor uw vertrouwen. uw fornuis werk met de grootste zorg ontworpen, vervaardigd en getest met het oog op uw volkomen tevredenheid. Opdat u het optimaal zou+kunnen gebruiken en de gewenste resultaten zou bereiken, bevelen wij aan deze GEBRUIKSHANDLEIDING aan-dachtig te lezen.

De instructies en wenken in deze handleiding zullen een doeltreffende hulp zich om alle kwaliteiten van uw nieuwe toestel te ontdekken.

Dit fornuis mag enkel worden gebruikt voor het doel waartoe het werk ontworpen, met name de bereiding van eetwaren.

Alleander gebruikdientalsonjuist engevaarlijk te worden beschouwd.

Wij wijzen elke aansprakelijkhid van de hand in geval van schade wegens onjuist, verkeerd of irrationnel gebruik van het toestel.

Lees de aanwijzingen met de grootste aandacht voordat u het apparaat installeert of gezruikt.

LET OP: Dit apparaat moet in overeenstemming met de geldende voorschriften geinstalleerd worden in een continu geventileerd vertrek.

BELANGRIJE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2002/96/EC.

Aan het einde van zichn nuttig leven mag het product Niet samen met het gewone huishoudelijkke afval worden verwerkt. Het要去aar een speciaal centrum voor geschaden efvalinza

meling van de gemeente worden gebracht, of maar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen können worden om een aanmerkelijke besparing van energia en grondstoffen te verkrijgen. Om op de verplichting tot gezcheideren verwerking van elektrische huishoudelijk apparatuur te wijzen, is op het product het symbol van een doorgekruiste vuilnisbak aangebracht.

WAARSCHUWINGEN EN BELANGRIJKE RAADGEVINGEN VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Bij het gebruik van een elektrisch apparaat dient u enkele levensbelangrijke voorzorgsmaatregelen in acht te nemen.

In het bijzonder:

• raak het toestel nooit aan als uw handen of voeten vochtigহn.
• gebruik het toestel nooit als u blootsvoets bent.
• vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.

De fabrikant wijst alle aansprakelijkheid af bij schade veroorzaakt door onjuist, verkeerd of irrationeel gebruik.

EERSTEINGEBRUIKNEMING VAN DE OVEN

Het is aanbevolen de volgende instructies te volgen:

• Monteer de laterale roosters in de oven zoals beschreiben in het hoofdstuk "ONDERHOUD".
• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmingselementen te verwijderen, zoals beschreiben in het desbetreffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

BELANGRIJKE RAADGEVINGEN

• Controller na het uitpakken of het toestel volledig en onbeschadigd is.
  Gebruik het Niet bij twijfel, maar wend u tot een doorverkoper of roep er een vakkundig technicus bij.
• De verpakkingsonderdelen (plastic zakken, polystyreen, spijkers, sluitstrips, enz.)要去en buiten het bereik van kinderen worden gehouden, want zich vormen een potentiele bron van gevaar.
• Probeer Mooit de technische kenmerken van het toestel te veranderen want dat kan gevaar inhouden.
• Ga nooit over tot onderhoud of reiniging van het toestel zonder dat u het vooraf van het stroomnet heeft afgekoppeld.
• Als u beslist het toestel Niet te gebruiken of als u uw oude toestel wil opruimen, is het aanbevolen het eerst onbruikbaar te makeen op de manier die is bepaald door de geldende normen inzake gezondheids-en milieubescherming. Onderdelen die een gevaar voor kinderen kutten betekenen,要去en onschadelijk worden gemaakt.
  Vermijd dat kinderen of onbekwamen het toestel gebruiken zonder toezicht.
• Controller nadat u het komfoor heeft gebruikt of alle gasknuppen in de gesloten stand staan en draai de kraan van de toevoerleiding of gasfles zich.
  Houd kinderen uit de buurt van het apparaat, vooral wanner dit gebruikt worden.
  Tijdens en na het gebruik van de oven bereiken enkele elementen en delen van het fornuis zeer hoge temperaturen (bijvoorbeeld het glas van de ovendeur). Raak deze oververhitte de!en Niet aan.
• Verwijder de eventuele aanwezigebeschermfolie van het komfoor voordat u met het installereren begint.
• Zet geen ontvlambare materialen in de oven of in het accessoirevak, want die zouden vlam konnen vattenijdens de werkung van het apparatus.
• Controller of de kabels van andere huishoudelijkke apparaten in de buurt van het fornuis Niet in aanlaking komen met de warme kookplaat of vast blijven zitten tussen de ovendeur.
• Bekleed de ovenwanden in geen geval met aluminiumfolie. Zet geen bakblikken of overschalen op de bodem van de oven.
• De fabrikant kan nicht aansprakelijk worden gesteld voor schade die te wijten is aan het oneigenlijke, foute of onderstandige gebruik van het toestel.
• De componenten van het formuis hunnen gerecycleerd en dus opnieuw gebruikt worden. Voor verwerking ervan als afval gelden de normen die in het land waarin het apparaat gebruikt worden, van kracht zich. In geval van definitieve buitenbedrijfstelling要去 de voedingskabel worden afgesneden.

Afb. 1.1

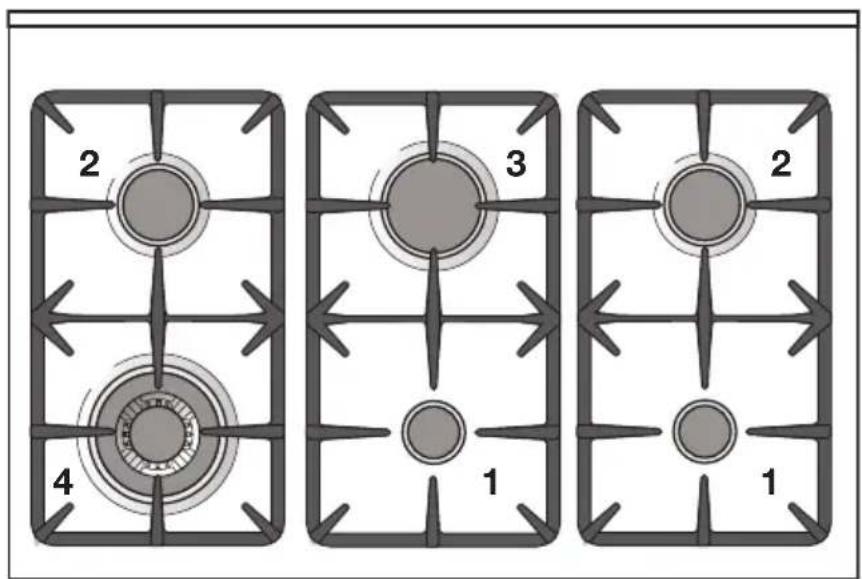

ALGEMENE KARAKTERISTIEKEN:

1. Snelkookplaat (A) 1,00 kW
2. Halfsnelle brander (SR) 1,75 kW
3. Snelle brander (R) 3,00 kW
4. Superbrander met driedubbele krans (TC) 3,50 kW

OPMERKING:

Elektrische ontsteking is ingebouwd in de bedieningsknoppen van de gasbranders.
Als het komfoor van een model met veiligheidsventielen is (bijijdere brander is een Sonde "T" aanwezig - zie afb. 6.1, 6.3 - Niet te verwarren met de elektrode "S" van de elektrische ontsteking), worden de gastoevoer gestopt als de vlam per ongeluk dooft.

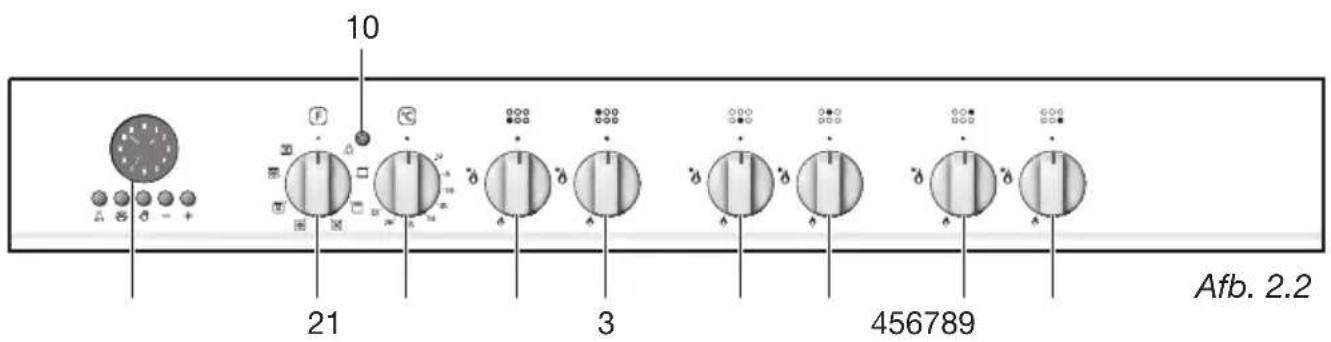

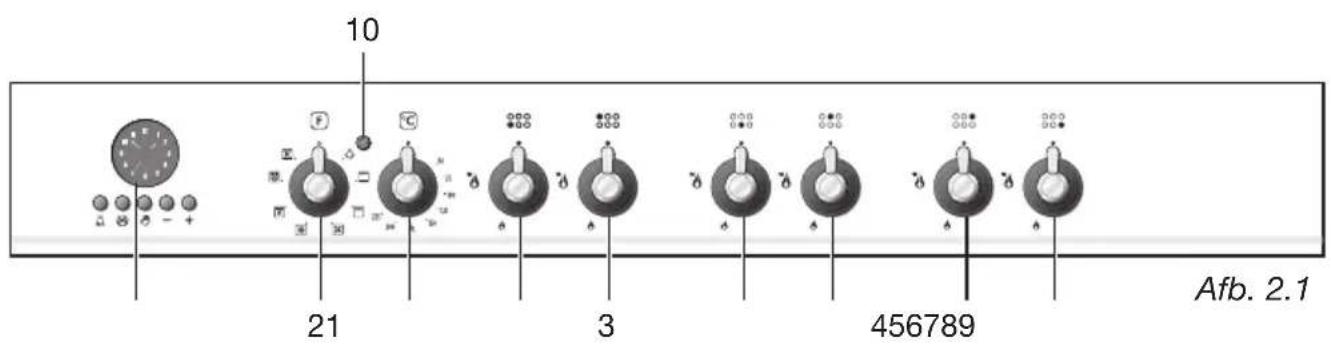

2 - KNOPPENBORD

KNOPPENBORD

Beschrijving van de bedieningsknoppen

1. Elektronische klok/programmeur
2. Keuzeknop voor de bediening van de oven
   3.Thermostaatknop
3. Bedieningsknop brander links voor
4. Bedieningsknop brander links awhile
5. Bedieningsknop brander middenvoor
6. Bedieningsknop brander middenachter
   8.Bedieningsknop brander rechts acheter
7. Bedieningsknop brander rechts voor

Controleampje:

1. Controleampje oven

3 - KOOKTAFEL BEDIENINGSVOOR-SCHRIFT

GEBRUK VAN DE BRANDERS

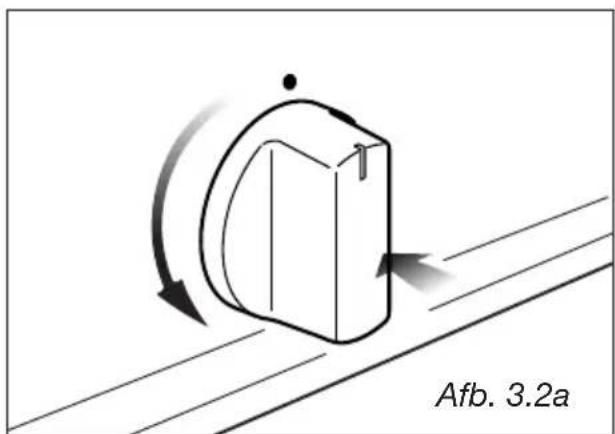

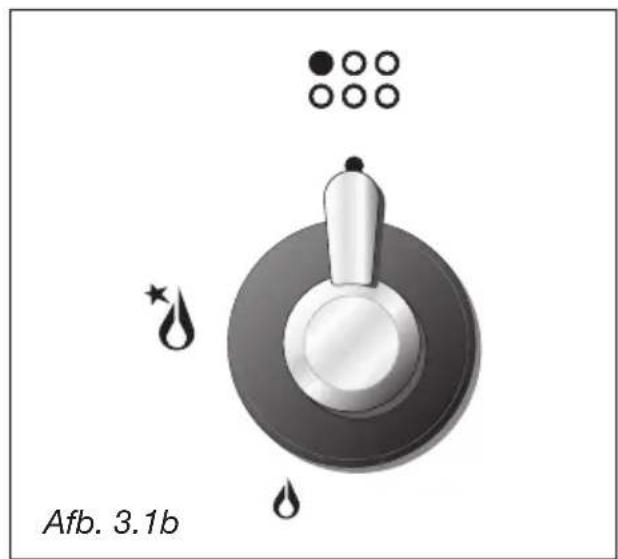

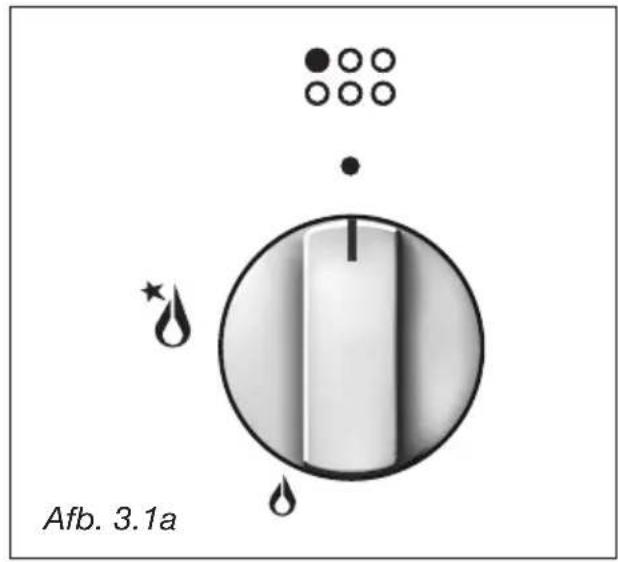

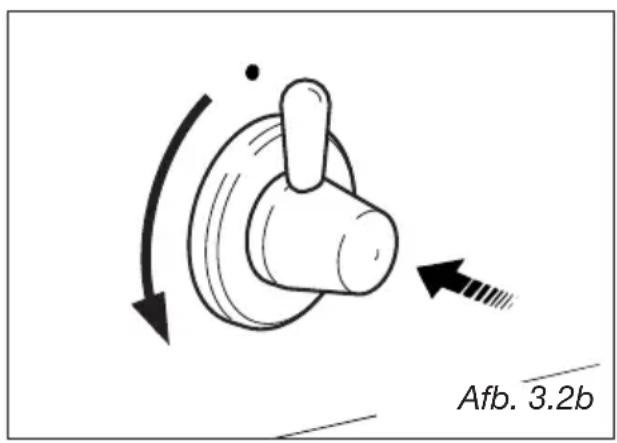

De gastoevoer maar de brander worden bediend door een knop (Afb. 3.1a- 3.1b). Door het merkteken op de knop rechtever de verschillende symbolen op het bedieningsbord teplaatsenbekomt men:

• merkpunt : gesloten kraan (uitgedoofde brander)
• merkpunt : v'debiet (brander op maximum)
• merkpunt : vertraagd debiet (brander op minimum)

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop altijd op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Let op: Het oppervlak van het komfoor wordenijdens het koken zeer heet. Houd kinderen uit de buurt van het komfoor.

Controleer na het koken alkijd of u de bedieningsknop maar de gesloten stand heeft teruggedraaid.
Wanneru u het komfoor Niet gebruikt is het verstandig om de kraan op de gastoevoer zich te draaien.

ONSTEKING VAN DE BRANDERS MET VEILIGHEIDSVENTIEL

Om de branders aan te steken:

1 - Om een brander te ontsteken要去 de bijbehorende bedieningsknop indrukken en maar de hoogste stand (grote vlam) daaien; houd de bedieningsknop ingedrukt totdat de brander aan is. (Als de stroom is uitgevallen kunt u de brander ontsteken door er een vlam bij te honden).
2 - Wacht ongeveer tien seconden na de ontsteking van de brander, alvorens de knop waar los te lately (deijd om het veiligheidsventiel te bewapenen).
3 - Regel de gaskraan op de gewenste stand.

Mocht de vlam van de brander om welke reden ook doven, dan zal de veiligheids-klep de gastoevoer automatisch afbreken.

Om de werkung waar te hervatten moet u de knop in de stand draaien en de brander opniew ontsteken volgens bovenstaande instructies.

Indien bijzondere lokale omstandigheden van het gedistribueerde gas de ontsteking van de brander moeizaam make, wanner de knop in de stand van het maximumdebiet staat, adviseren wij de procedure nogmaalsuit te voeren, maar nu met de knop in de minimumstand. (Als de stroom is uitgeallen kunt u de brander ontsteken door er een vlam bij te honden).

KEUZE VAN BRANDERS

De positie van de branders staat aangeduid op het bedieningsbord. Het symbol met verschillende kleur of grafisme duidt de brander aan die bediend worden door de kraan die zich er net onder bevindt.

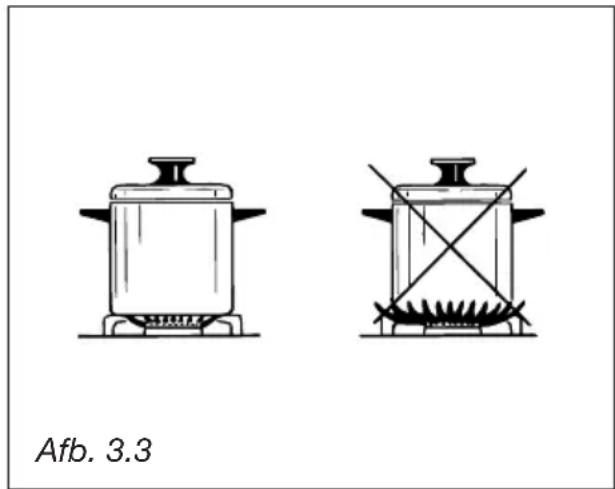

De brander dient gekozen te worden in funktie van de diameter en de inhoud van de gebruikte kookpan.

Ter inlichting: de branders en kookpannen要去en volgens de hiernavolgende aanduidingen gebruikt te worden:

BRANDERS DIAMETER KOOKPANNEN

Hulpbrander 12 - 14 cm

Half-snelle 16 - 24 cm

Snelle 24 - 26 cm

Driedubbele kroon 26 - 28 cm

Wok maximaal 36 cm

Gebruik geen pannen met een holle of bolle bodem

Het is belangrijk dat de diameter van de kookpan aangepast is aan het vermogen van de brandier teneinde het hoog rendement van de branders zo goed möglich te gebruiken en het onnodig gasverbruik te vermijden. Eenkleine kookpan op een grote branderplaatsen teneinde het gerecht vlugger aan de kook te brengen, dient tot niets want de warmteabsorptie blijft steedsdezelfdetegenover het volume en de oppervlakte van de braadpan.

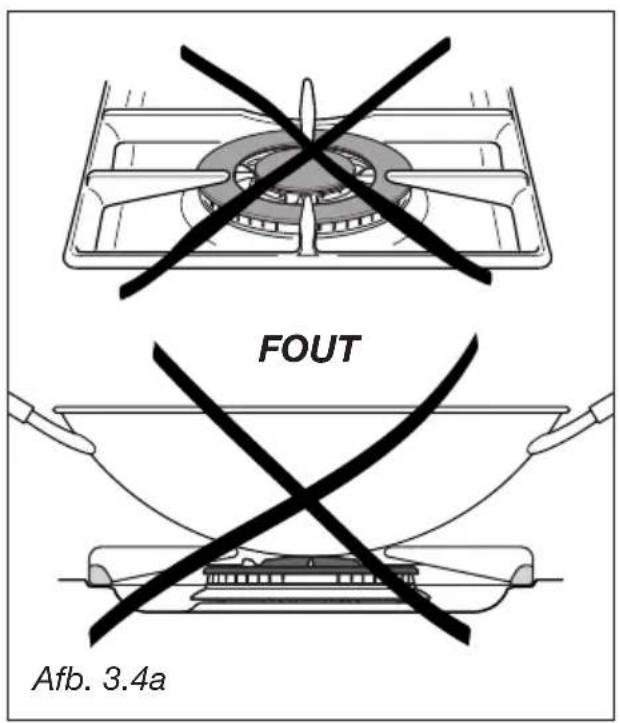

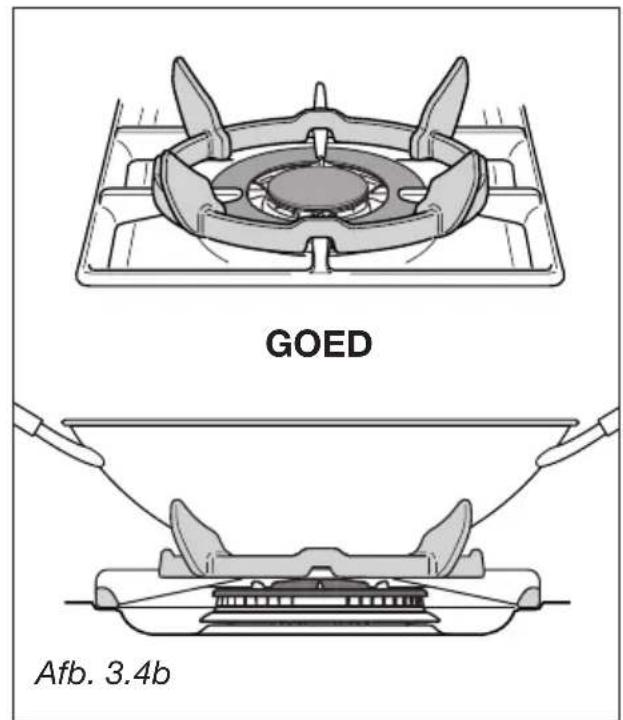

GEBRUKSAANWIJZINGEN VOOR DE DRIEVoudige BRANDER (Afb. 3.4a - 3.4b)

Plaats een pan met een platte bodem rechtstreeks op de pannendrager.

Wanner u een WOK pan gebruikt, moet u de meegeleverde standard op de branderplaatsen om een slechte werking van de drievoudige brander te voorkomen (Afb. 3.4a - 3.4b).

4 - ELEKTRISCHE MULTIFUNKTIE OVEN

Opgelet :

Tijdens de werkking van de oven is de ovendeur warm.

Houdt dejonge kinderen op afstand.

ALGEMENE KENMERKEN

Zoals zijn naam het zegt, gaat het hier om een oven die specifieke Funktionele kenmerken bezit Het is inderdaad möglich 7 verschillende funkties te gebruiken om aan elke kookvereiste te voldoen.

Deze 7 funkties, met thermostatische controle, worden verwezenlijk door 4 verwarmingselementen:

• onderweerstand 1750 W
• bovenweerstand 1200 W
• grillweerstand 2400 W
  ringvormige wonderstand 2500 W

OPMERING:

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te latent werken enervolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 225^) in de standen enom alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Tijdens gebruik worden het toestel heet. De zorg zou要去en worden genomen vermijden ontroerend het verwarmen elementen binnen de oven.

WERKINGSPRINCPE

Het opwarmen en koken met de MULTI-FUNKTIE oven gebeurt als volgt:

a. door natuurlijke convectie

De warmte worden produceerd door de boven- en onderweerstand.

b. door gedwongen convectie

Een turbine zuigt de lucht in de moffel van de oven aan, stuwt deze door de witgloeiende schroefgangen van een elektrische waarstand en stuwt deze wee in de moffel. De warme lucht - alvorens wee aangezogen te worden omdezelfde cyc/us te hernemen - omhult de gerechten in de oven waardoor这家伙 vlug en volledig gaargekoekt worden.

Bovendien kan men verschillende gerechten tegelijkertijd koken.

c. door semi-gedwongen convectie

De door de boven- en onderweerstand geproduekerde warmte worden door de turbine in de oven verdeld.

d. door straling

De warmte wordt door de infra-roodstraalen van de grillweerstand uitgestraald.

e. door straling en ventilatie

De door de infra-loodgrillweerstanduitgestraalde warmte wordt door deturbine in de oven verdoeffd.

f.ventilate

Het voedsel worden zonder verwarming door de ventilator ontdooid.

THERMOSTAAT (Afb. 4.2a - 4.2b)

De verwarmingselementen van de oven worden ingeschakeld door de knop op de gewenste funktie teplaatsen en door dethermostaatknop op de gewenste temperatuur in te stellen.

De contrôle van de werkung (ON-OFF) van de verwarmingselementen worden UITgevoerd door dethermostat; zich werking worden aangegeven door het lampje op het knoppenbord.

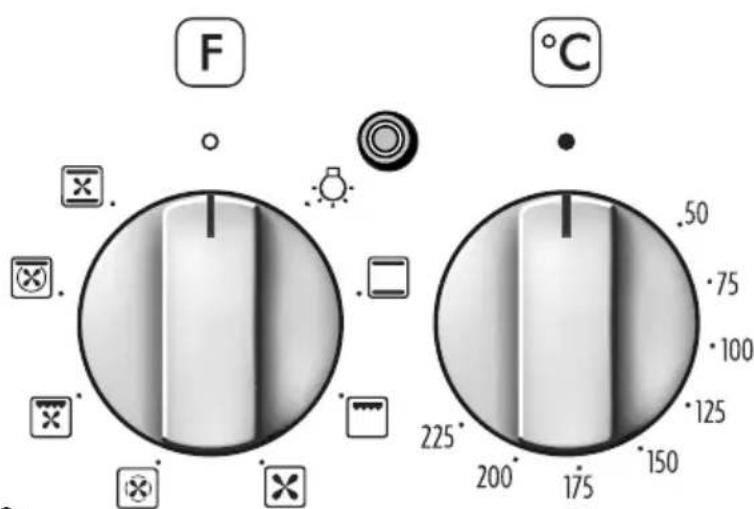

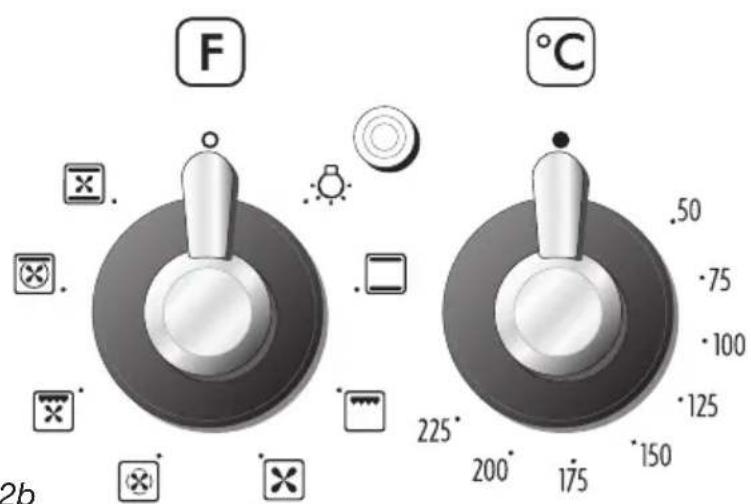

BAKSTANDENSCHAKELAAR (Afb. 4.1a - 4.1b)

Draai de knop met de klok mee om een van de bakstanden in te stellen.

VERLICHTING

Bij het instellen van de knop in deze positie,licht het ovenlampje op. De oven blijft verlicht als de schakelaar op een van de funkties is ingesteld.

Afb. 4.1a Afb. 4.2a

Afb. 4.1b Afb. 4.2b

TRADITIONEEL KOPEN-CONVECTIE

Werking van de onder- en bovenweerstand.

De warmte worden door natuurlijke convectie verspreid en de temperatuur要去 geregeld worden van 50^ tot 225^ met dethermostaatknop. De oven dient voorverwarmd te worden alvorens de gerechten in de oven teplaatsen.

Aangeraden Gebruik:

Voor gerechten die volledig gaargekookt要去en worden.

Vb: gebraad, varkensribben, schuimgebak (meringue).

ROOSTEREN MET DE GRILL

Werking van de elektrische waarstand met infra-roodstraling.

Te gebruiken met dethermostaatknop op een stand tussen 50^ en 225^ max en met de ovendeur zich.

De grill nicht langer dan 30 min. gebruiken.

Opgelet :ijdens de werkking van de oven is de ovendeur warm. Houdt dejonge kinde- ren op afstand.

Voor een correct gebruik verwijzen wij hier het hoofdstuk "Gebruik van de grill"

Aangeraden Gebruik:

Traditioneel roosteren met de grill, braden, bruinen, gratineren, roosteren, enz.

ONTVRIEZEN VAN INGEVRO REN VOEDINGSMIDDELEN

Enkel werking van de ovenventilator.

Te gebruiken met dethermostaatknop op stand *daar elke andere stand geen enkeleuitwerking heeft.

Het ontvriezen gebeurt door de ventilatie, zonder verwarming.

Aangeraden Gebruik:

Om snel de ingevroren gerechten te ontvriezen. Ongeveer een uur per kilo.

De duur variëert in funktie van de kwaliteit en het soort te ontvriezen voedingsmiddelen.

KOKEN MET WARME LUCHT

Werking van de ringvormige waterdan van de turbine.

De warmte worden door gedwonden convectie verspreid en de temperatuur dient gere-geld te worden van 50^ tot 225 ^ C d.m.v. de thermostaatknop. De oven要去iet voorverwarmd worden.

Aangeraden Gebruik:

Voor gerechten die een goedgebakken korstje要去en hebben en binnen zacht of roze dieren teijken.

Vb.: lasagne, lamsvlees, rosbif, gehele vissen, enz.

KOKEN MET GEVENTILEERDE GRILL

Werking van de infra-loodgrillweerstand en de turbine.

De warmte worden hoofdzakelijk verspreid door straling en de ventilator verdeelt de warmte over de ganse oven. De oven要去 met de deur zich worden gebruikt en de temperaatur is met dethermostaatknop te regelen:tussen 50^ en 225^ max (voor maximaal 30 minutes).

De oven要去oorverwarmd worden gedurende 5 minute.

Attentie: Voor gebruik要去 de deut-van de oven gesloten zijn.

Attentie:ijdens het gebruik worden de ovendeur zeer heet.

Houd kinderen weg van de oven.

Voor een correct gebruik verwijzen wij hier hoofdstuk "ROOSTEREN EN GRATINEREN".

Aangeraden Gebruik:

Voor het roosteren van gerechten waarvan de buitenkant gebruind moet worden om het vleessap binnenin te behouden. Vb: kalfsbiefstuk,entre-cote,hamburger,enz.

WARMHOUDEN VAN GEKOOKTE GERECHTEN OF ZACHTJES OPWARMEN VAN GERECHTEM

Werking van de bovenweerstand, van de ringvormige wonderstand en de turbine.

De warmte worden verspreid door gedwongen convectie, metmeer intensiteit op het niveau van de bovenweerstand.

De temperatuur dient geregeld te worden van 50^ tot 140^ met dethermostaatknop.

Aangeraden Gebruik:

Om vooraf gekoohte gerechten warm te houden. Om zachtjes de reeds gekoohte gerechten op te warmen.

KOKEN MET GEDWONGEN CONVECTIE

Werking van de onder- en bovenweerstand en van de turbine.

De boven-en onderwarmte worden in de oven verdoeffd door semi gedwongen convectie.

De temperatuur dient geregeld te worden van 50^ tot 225^ met dethermostaatknop.

Aangeraden Gebruik:

Voor große hoeveelheden en grotere volumes die gelijkmatig要去en gebakken of gebraden worden.

Vb.: roulades, kalkoen, lamsbout, taart, enz.

KOOKWENKEN

STERILISEREN

Het steriliseren van levensmiddelen in bokalen geleurt als volgt (volle bokalen, hermetisch gesloten):

a. de schakelaar op stand plaatsen;
b. dethermostaatknop op stand 185^ plaatsen en de oven voorverwarmen;
c. de druiplaat met warm water vullen;
d. de bokalen op de druiplaat zetten en erop letten dat ze elkaar Niet raken; de deksels bevochtigen met water; de ovendeur sluiten en de thermostaatknop op stand 135^ plaatsen.

Wanneer het steriliseren begint, t.w.
wanneer er luchtbellen in de bokalen
gevormd wor den, de oven uitschakelen
en lien afkoelen.

VERBETEREN

De schakelaar op stand paatsen en dethermostaatknop op stand 150^ Brood wordt weeer knappend vers als men het ongeveer 10 minuten in de oven plaatst nadat het lichtjes bevochtigd werk.

BRADEN

Om op de klassieke manier te braden (gaar gebakken) volstaat het volgende punten in acht te nemen:

• de oventemperatuurinstellen:tussen 180^ en 200^
• de hoeveelheid en de kwaliteit van het vlees.

SIMULTAAN KOPEN

De standen en de MULTIFUNKTIE oven latent toe verschillende heterogene bereidingen simultaan te koken. Aldus kan men tezelfdertijd verschillende gerechten koken zoals vb. vis, taart en vlees zonder dat de aroma's en smaken zich vermengen.

Dit is möglichk odomat de dampen en vetten geoxydeerd worden door de elektrische waarstand en zich dus nicht kuren afzetten op de gerechten.

De enige te nemen voorzorgen zich:

• de kooktemperaturen要去en zo dicht möglichk bij elkaar liggen met een verschil van maximum 20^ tot 25^ tussen de extreem vereiste temperaturen voor de verschillende gerechten;
• de gerechten zullen op verschillende tijdstippen in de oven geplaast worden, rekening houdend met de verschillende kookduur.

Het resultaat van deze kookwijze is een evidente energia enijdbesparing.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, waar delucht volledig rond de gerechten verspreid worden. De thermostaatknop op stand 225^ plaatsen en na voorverwarming van de oven de gerechten op het roosterplaatsen, de ovendeur sluiten en de oven latent verder verwarmen tot het roosteren voleindigd is.

Voor het eind van de kooktijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zich heet.

Houd kinderen weg van de oven.

KOPEN MET DE GRILL

De oven moet voorverwarmd worden gedurende 5 minute.

Voor gebruik要去 de deur van de oven gesloten zich.

Het gerecht op het ovenroosterplaatsend dat zo hoog möglichk in de oven worden geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik要去 de deur van de oven gesloten zich.

De grill nicht langer dan 30 min. gebruiken.

Attentie:ijdens het gebruik worden de ovendeur zich heet.

Houd kinderen weg van de oven.

KOKEN MET DE OVEN

De oven voorverwarmen op de gewens te temperatuur.

Wanner de oven de gewenste temperatur bereikt heeft, het gerecht in de ovenplaatsen en de kooktijd nakijken.

De oven 5 min. voor het eind van de kooktijd uitschakelen om de in de oven opgestapelde warmte te benutten.

Ter informatatie geben we in volgende tabel enkele gerechten met hun bereid ingstemperauren in ^ C

Tijd en temperatuur schommelen afhankelijk van de hoeveelheid en de grootte van de stukken.

Rundsvlees met uijtes 175^

Macaronikrans 175^

Vier-vierde gebak 175^

Zeebrasem met uitjes 200^

Forel met amandelen 200^

Wijting in de oven 200^

Eend 200^

Aardappelen in de oven 200^

Appeltaart 200^

Soezendeeg 200°C

Geroosterde paprika's 200^

Kalfskotelet 200^

Varkenskotelet 200^

Lamskotelet 225°C

Kalfsgebraad 225°C

Kippegebraad 225°C

Appelen in de oven 225^

Eieren in vuurvaste schoteltjes 225^

De elektronische klok/programmeur is een inrichting die de volgende functies groepeert, die met een enkele hand kunnen geprogrammeerd worden:

• Klok12 urem met verlichte wijzers (uren, minutes en seconden).
• Timer (tot 60 minutes).
  -Programma voor automatisch koken in de oven. Aanschakeling op het geprogrammeerde uur (binnen de 12 uren vanaf het ogenblick van de programmering) en automatische uitschakeling na de geprogrammeerde kooktijd (max. 6 uren).
  -Programma voor halfautomatisch koken in de oven. Automatische uitschakeling van de oven na de geprogrammeerde kookitijd (max 6 uren).

Beschrijving van de drukknoppen:

Timer

Kooktijd/Uur van einde koektijd

Vooruitgaan van de cijfers van alle functies

Achteruitgaan van de cijfers van alle functies

Opmerking: De programmering (met een enkele hand) worden uitgevoerd doorte drukken op de toets die overeenstemmet met de gewenste functie, en nadat mendeze heeft losgelaten, is het voldoende binnen de 7 seconden de tijd te beginnen instellen met de toetsen

De klok/programmeur wordt op nul afgesteld bij iedere onderbreking van de elektrische energia.

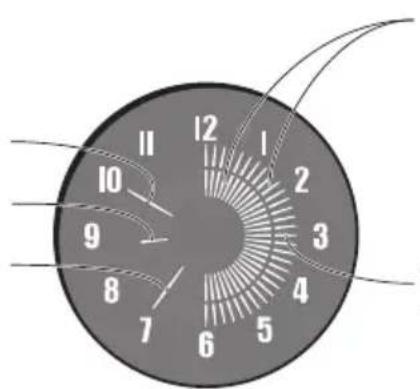

KLOK:

Verlichte wijzer van de minutes

Verlichte wijzer van de uren

Verlichte wijzer van de seconden

AUTOMATISCH OF HALFAUTOMATISCH KOKEN

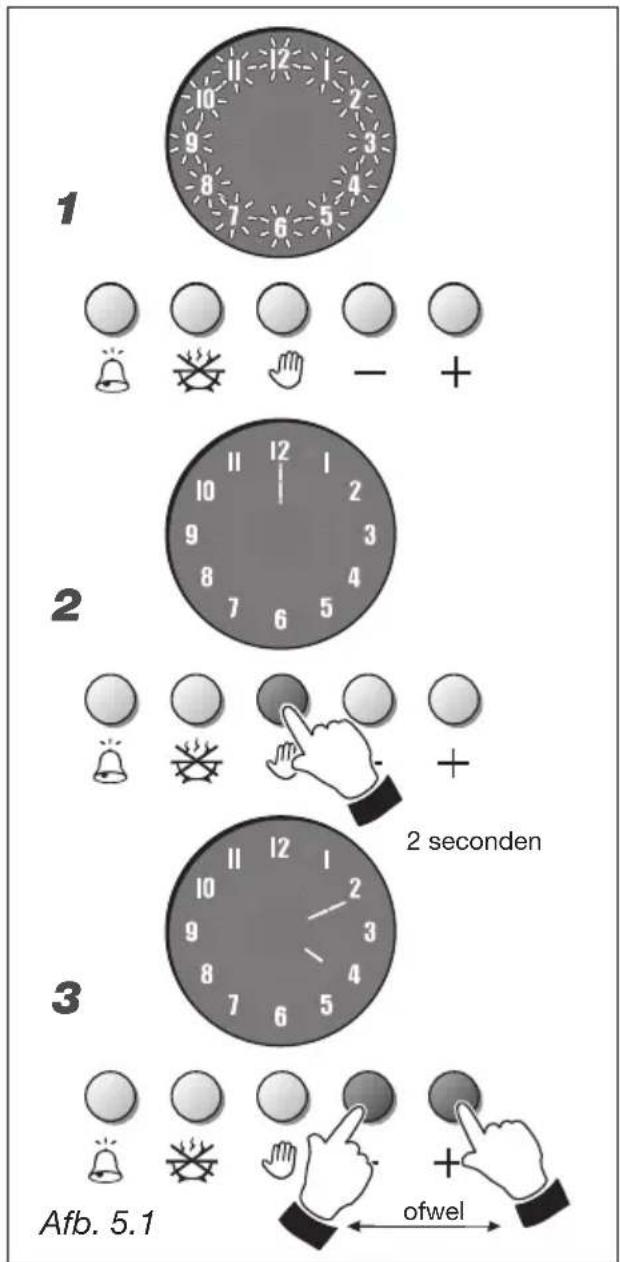

1. Afb. 5.1 - Bij de eerste elektrische aansluiting van de oven of na een stroomonderbreking, zullen alle nummers van de programmeur knipperen.
2. Afb. 5.1 - Om het uur te regelen, de toets indrukken gedurende een seconde; de wijzer za aangaan op de 12.
3. Afb. 5.1 - Binnen de 7 seconden de drukknop of + indrukken om de verlichte uur- en minutenwijzers te regelen. Wanner de regeling beeindigd is, zal de verlichte secondenwijzer verschijnen.

Opmerking: De regeling van de klok houdt de op nul afstelling in van eventuele programma's inuitvoering of van ingestelde programma's.

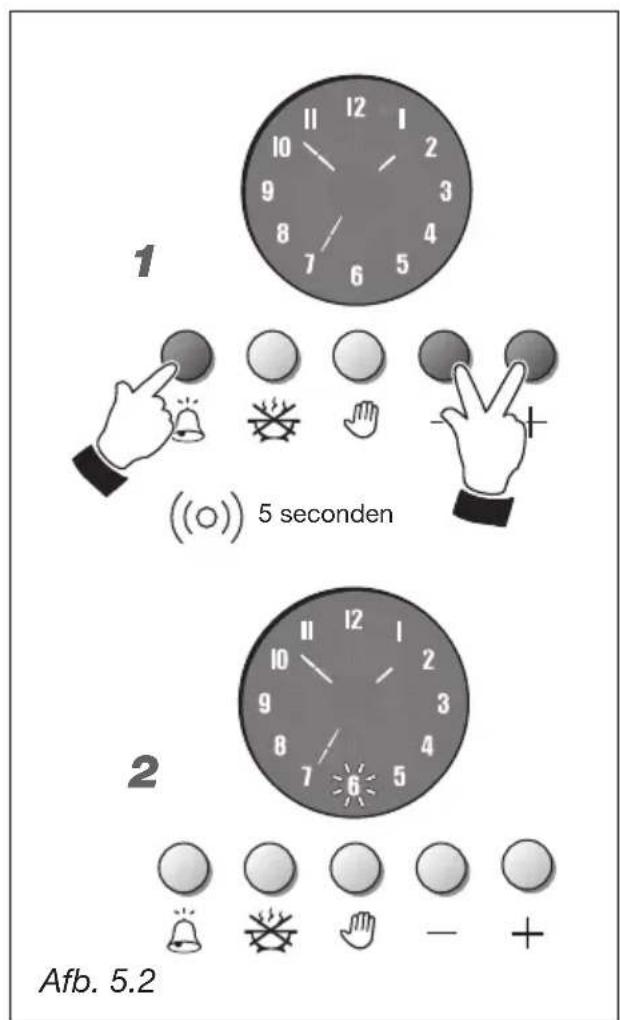

SHOWROOMMODUS (Afb. 5.2)

Wanneer de Showroomfunctie actief is, is het Niet möglich de oven te gebruiken (de oven werkt nicht).

Deze functie kan alleen ge(de)activeerd worden in de modus Dagtijd.

Druk op de knop verzolgens op knop en verzolgens op knop ; houd deze drie knoppen ingedrukt totdat er een zoemer klinkt (na ongeveer vijf seconden).

Drie korte piepgeluiden geen aan dat de Showroomfunctie actief is, en een kort piepgeluid geeft aan dat de functie inactief is.

Als de Showroommodus actief is, wordt dit aangegeven in de modus Dagtijd door het snel knipperende cijfer "6" op het display (elke 10 seconden).

De huidige modus worden gehandhafd nadat de stroom worden afgesloten en na resetten.

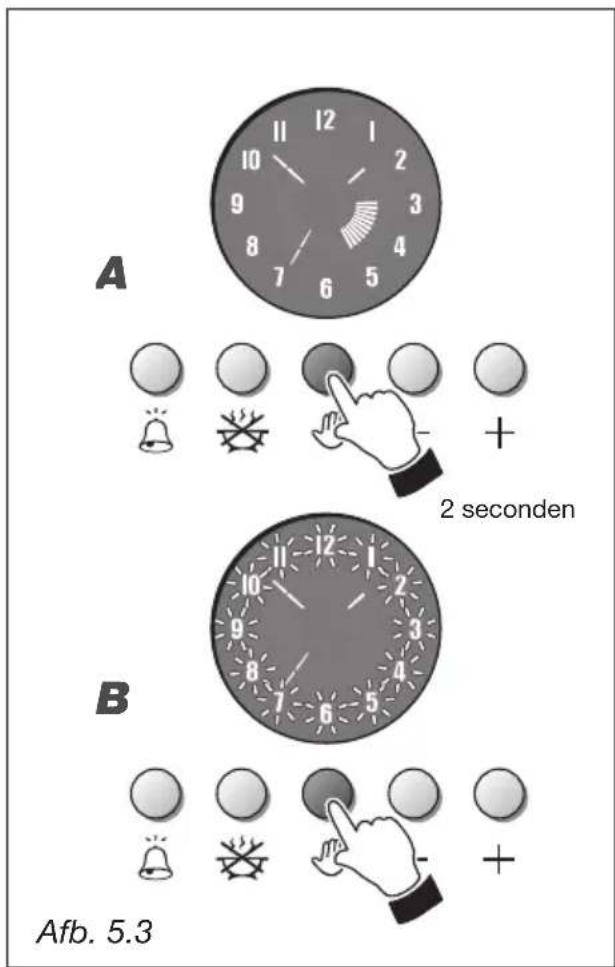

MANUEEL KOKEN ZONDER PROGRAMMEUR (Afb. 5.3)

Om de oven manueel te gebruiken, d.w.z. zonder de hulp van de programmeur, mogen de nummers nicht knippenen of mag er geen enkel intern verlicht segment aanijken (er mogen geen halfautomatische of automatische kookprogramma's ingesteldijken).

A. Afb. 5.3 - Programmeur met ingesteld programma.

Om hetprogramma te annuleren,
gedurende 2 seconden de drukknop
indrukken; de interne verlichte
segmenten zullen uitgaan.

B.Afb. 5.3 -Programmeur met knipperende nummers (deze omstandigheid doet zich voor na de uitschakeling van het geluidssignaal van einde kooktijd). De drukknop indrukken. De nummers worden stabel en de programmeur zal overgeschakeld worden maar manueel.

Opgelet: Op het einde van het koken de oven manueel uitschakelen en hierbij onmiddelijk de knappen van de schakelaar en van de thermostat aan de stand vanuit (OFF) draaien.

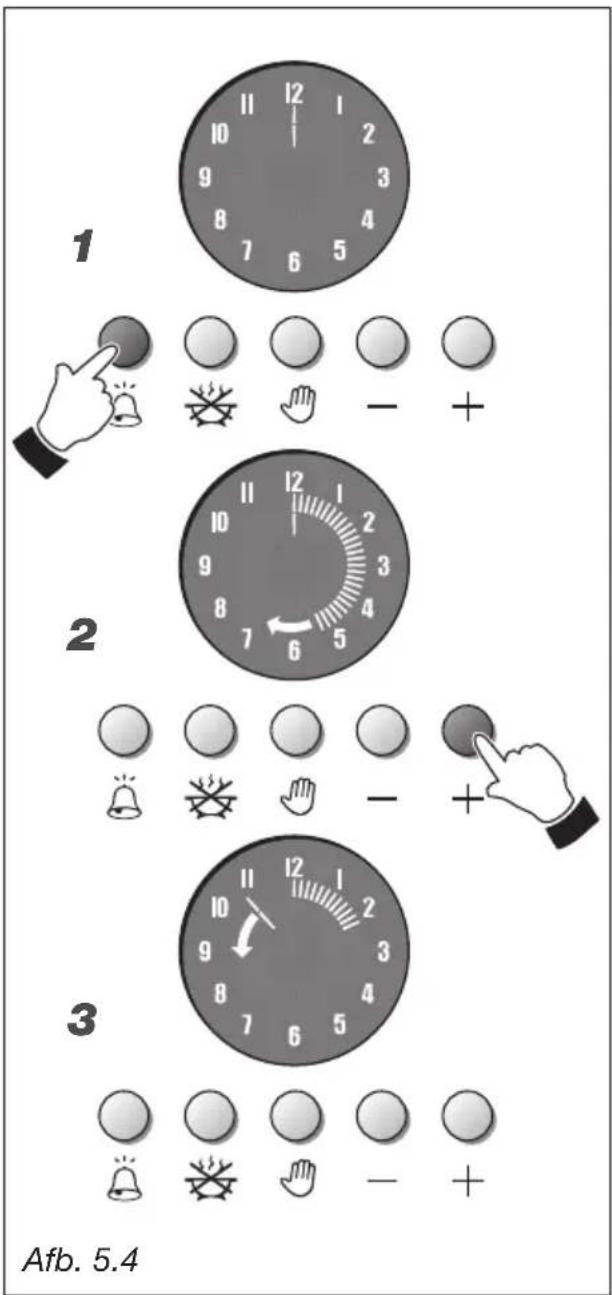

TIMER (Afb. 5.4)

De functie timer bestaat uitsluitend uit een geluidssignaal dat kan afgesteld worden voor een maximumijd van 60 minutes.

1. Afb. 5.4 - Om de hijd in te stellen, drukken op de drukknop
2. Afb. 5.4 - Binnen de 7 seconden drukken op de drukknop t@ de externe segmenten aangaan die overeenstemmen met de gewenste tijd (ieder segment stemt overeen met 1 minuut). Indien de gewenste tijd verstreken is, drukken op de drukknop tot de regeling is uitgevoerd.
3. Afb. 5.4 - Het aftellen begint onmiddelrijk en worden gevisualiseerd door een verlichte wijzer die draait gegen de wijzers van de klok en die bijijdere toer (1 minuut) een segment zal uitschakelen.

Tijdens het aftellen is het möglichk op gegelijk weltogenblick de ingestelde tijd te veranderen door te drukken op de toetsen ^+ of om het aftellen op nul af te stellen, drukken op de toets ;tot aan het uitgaan van alle aangeschakelde externe sectoren).

Wanner deijd verstreken is, zal het LASTe verlichte segment uitgaan en er zaleen intermitterend geluidssignaal geactiveerd worden dat onderbroken kan worden door te drukken op een willekeurige drukknop. Het display visualiseert opnieuw het uur.

Om de klok te visualiseren tijdens het aftellen, een ogenblick de drukknop (afb. 5.5); om opnieuw het aftellen te visualiseren, terug een ogenblick de drukknop indrukken.

Opmerking: De functie timer kan ook ingesteld worden indien er een halfautomatische of een automatische kooktijd in uitvoering is.

OPGELET: De functie timer schakelt de oven nicht automatisch uit op het einde van de tijd ingesteld door de timer. De oven manueel uitschakelen door de knoppen van de schakelaar en van de thermostat te draaien maar de stand vanuit (OFF).

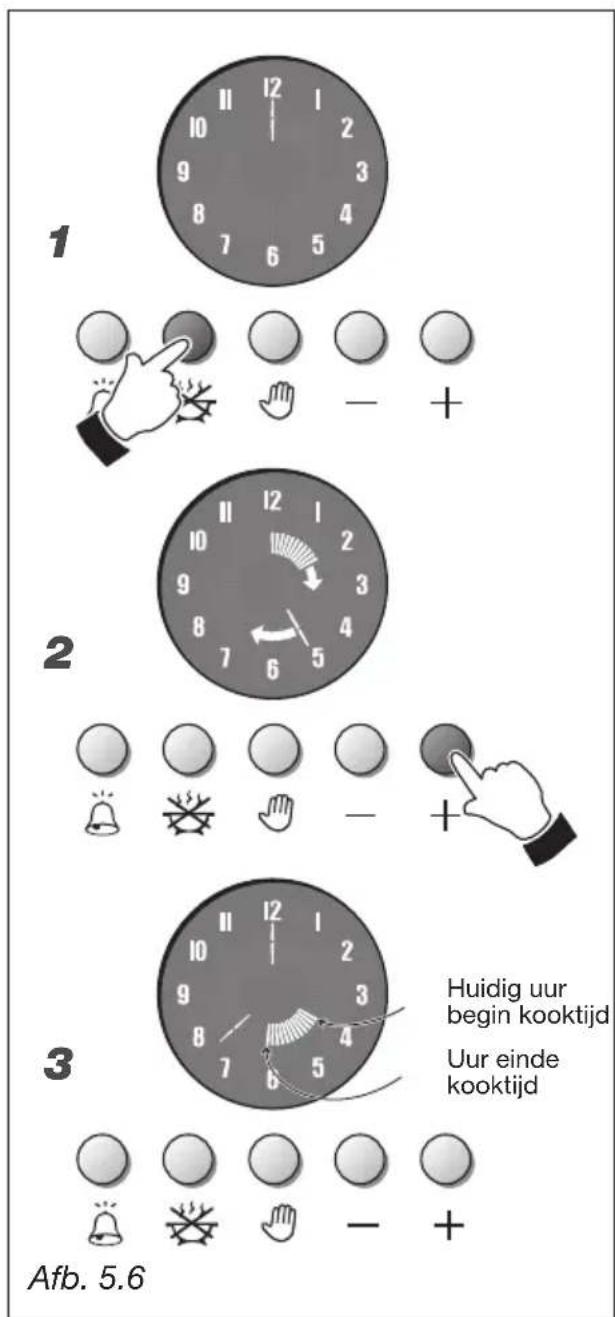

HALFAUTOMATISCH KOKEN (Afb. 5.6)

Dient om de oven automatisch uit te schake-len nadat de gewenste kooktijd verstreken is.

1. Afb. 5.6 - Om de kooktijd in te stellen (max 6 uren) drukken op de drukknop, wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 5.6 - Binnen de 7 seconden drukken op de drukknop een verlichte wijzer (zoals die van de Minutes en de seconden) worden geactiveerd. Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreten is, de drukknop indrukken tot de regeling isuitgevoerd.
3. Afb. 5.6 - Na 7 seconden zullen de aangeschakelde interne segmenten zich gaanplaatsen op het huidige uur en hierbij de geprogrammeerde kooktijd aanuiden.
4. De temperatuur en de kookfunctie van de oven instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van dethermostat (zie specifieke hoofdstukken).De oven zal onmiddelijk aangaan en wonneer de ingestelde tijd verstreken is, zal hij automatisch uitgaan.

Tijdens het koken zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen graduateeluitgaan met het verlopen van de tijd (een alle 12 minutes).

Tijdens het kookprogramma is het möglich op gewiek weltogenblick de ingesteldeijd te veranderen door eerst de toets envervolgens de toetsen of in te drukken.

Wanner de tijd verstreken is, za het LAST verlichte segment uitgaan, de oven za uitgaan, alle nummers van de klok zullen knipperen en er za een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaaluit tschakelen, een willekeurige drukknop indrukken.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop

Het kookprogramma kan geannuleerd worden op gelijk welt ogenblick door de drukknop gedurende 2 seconden in te drukken.

Opgelet: Op het einde van het halfautomatisch koken onmiddelijk de knoppen van de schakelaar en van de thermostaat van de oven maar de stand vanuit (OFF) draaien.

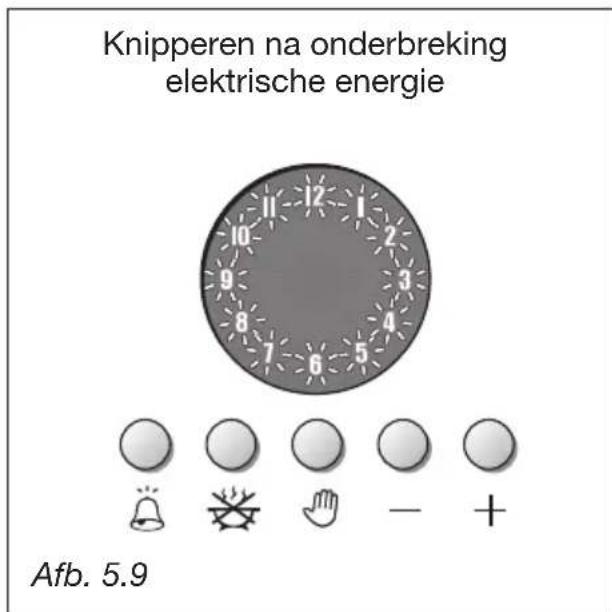

Opgelet: De onderbreking van de elektrischenergie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking worden gesignaleerd door de knipperende nummers zonder verlichte wijzers - Afb. 5.9).

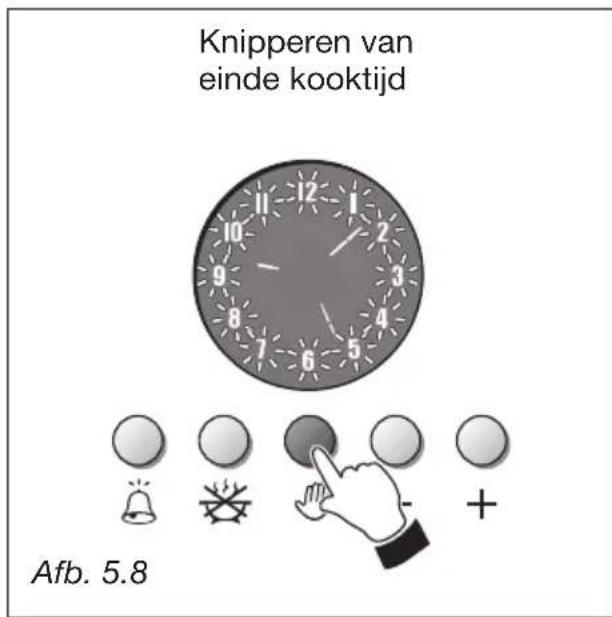

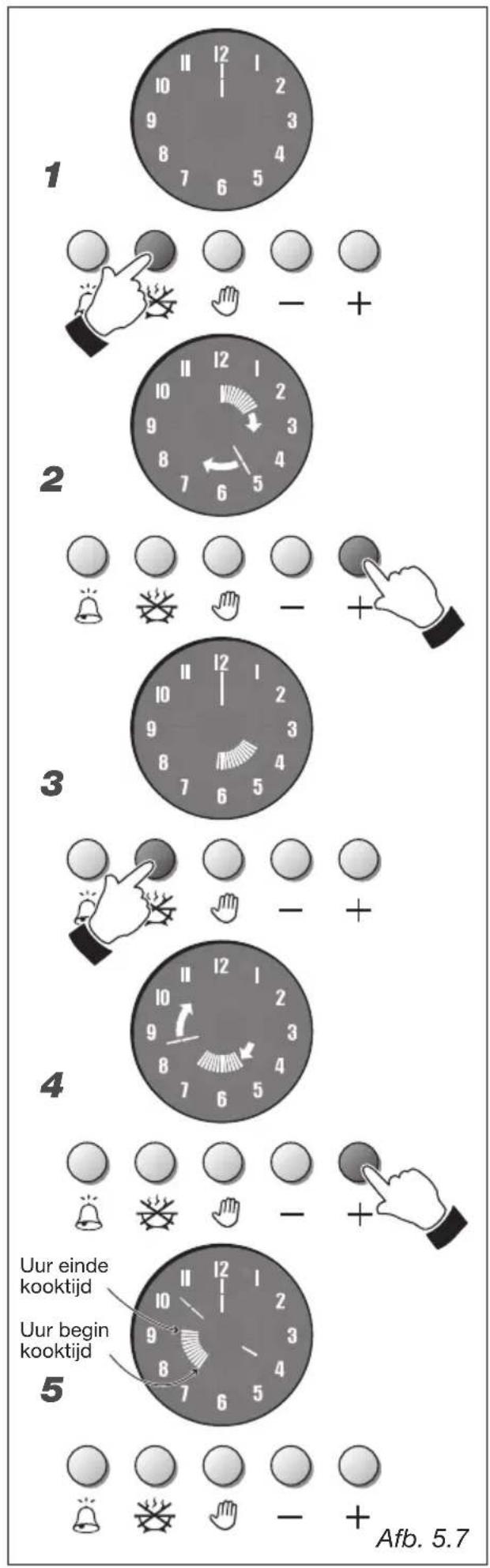

AUTOMATISCH KOKEN (Afb. 5.7)

Dient om de oven aan te schakelen op een vooringesteld uur en automatisch uit te schakelen nadat de geprogrammeerde kooktijd verstreken is. Om in de oven te koken in automatisch, moet men:

• De kooktijd instellen (max 6 uren).
• Het uw van einde kooktijd instellen (binnen de 12 uren vanaf het ogenblick van programmering).
• De temperatuur en de kookfunctie van de oven instellen.

Deze operations worden op de volgende manier uitgevoerd:

1. Afb. 5.7 - De kooktijd instellen door te drukken op de drukknop de wijzers van de klok gaan uit en er.gaat een wijzer aan op de 12.
2. Afb. 5.7 - Binnen de 7 seconden de drukknop indrukken en er wordt een verlichte wijzer geactiveerd (zoals die van de minutes en de seconden). Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minutes een intern segment aan (5 segmenten zichgelijk aan een uur). Indien de gewensteijd verstreten is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 5.7 - Binnen de 7 seconden nogmaals op de toets drukken; de aangeschakelde interne segmenten zullen zich op het huidige uur gaanplaatsen.
4. Afb. 5.7 - Binnen de 7 seconden drukken op de toets tot de aangeschakelde segmenten verplaatst worden op het uur waarop men het koken wenst uit te voeren. Indien het gewenste uur overschreten is, drukken op de drukknop tot de regeling is uitgevoerd.
5. Afb. 5.7 - Na 7 seconden worden de wijzers van de klok terug gevisualiseerd en de aangeschakelde segmenten duiden de kooktijd aan.
6. De temperatuur en de kookfunctie instellen door in te grijpen op de desbetreffende knappen van de schakelaar en van de thermostataat van de oven (zie specifieke hoofdstukken). Nu is de oven geprogrammeerd en za aangaan en aan blijven voor teijd aangeduid door de verlichte segmenten, nadien za hij automatisch uitgaan.

Wanner het koken begint, zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen graduateeluitgaan met het verlopen van de tijd (een alle 12 minutes). Tijdens het kookprogramma is het möglichk op gelijk welk ogenblik de ingestelde tijdtveranderen door eerst op de toets enervolgens op de toetsen + of te drukken.

Wanner de tijd verstreken is, zal het LASTe verlichte segment uitgaan, de oven za uitgaan, alle nummers van de klok zullen knipperen en er za een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaaluit te schakelen, drukken op een willekeurige drukknop.

Om het knipperen van de nummers van de klokuit te schakelen, drukken op de drukknop

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblick door te drukken op de drukknop gedurende 2 seconden.

Opgelet: Op het einde van het automatisch koken onmiddelijk de knoppen van de schakelaar en van dethermostaat van de oven maar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energia veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking worden gesignaleerd door de knipperende nummers zonder verlichte wijzers - afb. 5.9).

ALGEMENE RAADGEVINGEN

• Wanner het toestel Niet gebruikt wordt is het raadzaam de gastoevoerkraan te sluiten.
• De staat van de aansluitingsbuis van de fles of de gasleiding regelmatig controleren. Deze moet in perfekte staat zijn en moet onmiddelijk verzangen worden in geval er anomalien vastgesteld worden.
• Het smeren van de kranen mag enkel uitgevoerd worden door een vakman. Wanner een kraan stram worden,DEXI Niet forceren.
• Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

LET OP

Bij een correcte installmentie, voldoet uw product aan alle veiligheidsmaatregelen die voor dit type van productcategorie voorgeschreven zijn. Niettemin要去 u speciale aandacht besteden aan dechter- of onderzijde van het apparaat aangezien deze zones nicht ontworpen�n met de bedoeling ze aan te raken. Bovendien bevatten zescherpe of ruwe randen waar u zich zou+kennen aan verwonden.

EMAIL

De geëmailleerde delen mogen enkel schoongemaaakt worden met een spons en zeep of andere nicht schurende middelen. Bij voorkeur met een zeemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...)要去en onmiddelijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

Let op

Het apparaat kan zeer heet worden, vooral rondon de kookzones. Daarom is het belangrijk dat kinderen nicht alleen in de keuken worden gelaten wonneer het apparaat in werkig is.

Geen machine met stoomstralen gebruiken want het vocht zou in het apparaat hunnen binnendringen en het gebruik ervan gevaarlijk make.

Gebruik geen harde schurende poetsmiddelen of scherpe metalen voorwerpen om het glas te poetsen aangezien zich het oppervlak hunnen krassen, dit kan leiden tot het breken van het glas.

DE MODELLEN VAN HET ROESTVRIJE STAAL DE OPPERVLAKTEN VAN HET ROESTVRIJE STAAL

Schoonmaken met een special - in de handel verkrijgbaar - middel.
Afdrogen met een zachte doeck, liefst met een zeem.

Opmerking: Bij een ononderbroken gebruik kan de voortdurend hoge temperatuur verkleuringen om de branders verooorzaken.

ONDERDELEN VAN ROESTVRIJ STAAL, ALUMINIUM EN OPPERV LAKKEN MET EEN PRINT

Reinig deze onderdelen en oppervlakken met een hiervoorn geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen altijd zeer zorgvuldig gereinigdt te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

LET OP: Gebruik nooit schurende of bijtende reinigingsmiddelen aangezie denze het beschemende oppervlak onherstelbaar beschadigen.

OVENRUIMTE

Maak de ovenruimte na iedere kookbeurt schoon.

Voor de schoonmaak derekken aan de zijkanten van de oventuimte uitmelen en deze terugmonteren als u klaar bent. Wanner de oven nog law is, de binnwanden afwassen met een doek die in heet water met zeep of een ander geschikt product gedrenkt is.

De bodem van de oven, de zijdelingserekken, de druipschaal en het roosterzijn uit te nemen en in de goatsteen te wassen.

GASKRANEN

Wend u tot de Servicedienst als de gaskranen nicht goed werken (0900-2352673).

BRANDERS EN ROOSTERS

Deze können van het komfoor afgenomen worden en in een sopje gewassen worden

Na het schoonmaken moet u de branders goed afdrogen en zorgvuldig op hunplaats terugzetten.

Het is zeer belangrijk dat u de vlamver-deler en de kap van de branders goed op hun plaats terugpezet. De brander kan Niet goed werkken als deze onderden verkeerd geplaatst+zijn.

Opmerking: De elektrische ontsteking kan defect raken als deze worden gezebruikt wanner de branders zich verwijderd.

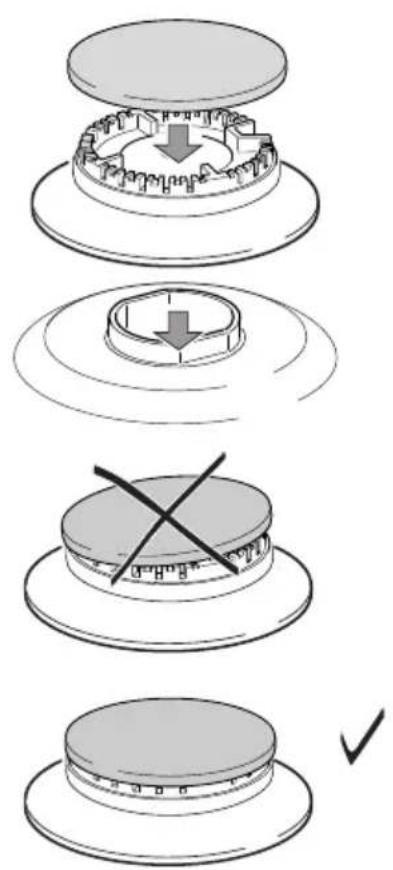

DE BRANDERS CORRECT PLAATSEN

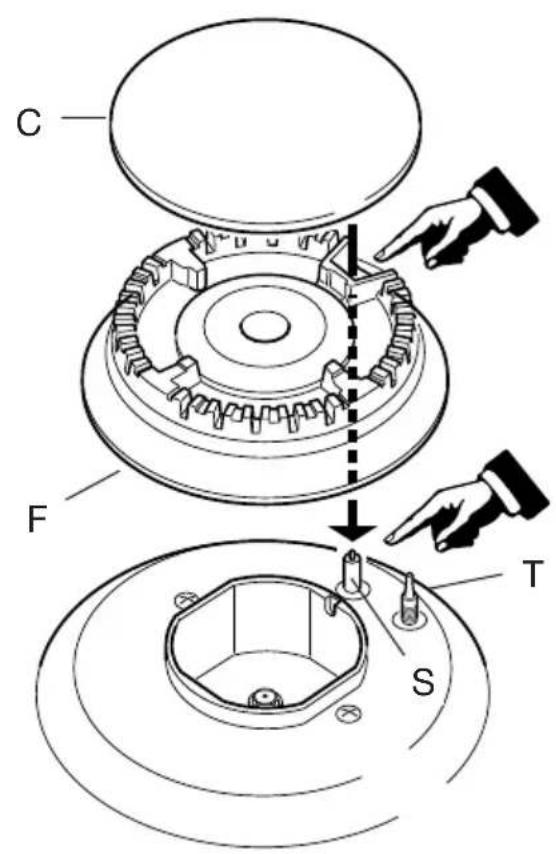

Het is zeer belangrijk dat u de vlamverdeler F en de kap C van de branders goed op hun plaats teruggezet (Afb. 6.1-6.2. De brander kan nicht goed werkken als deze onderdelen verkeerd geplaatst+zijn.

Bij toestellen met elektrische ontsteking moet er worden gecontroleerd of de elektrode "S" (Afb. 6.1-6.3) schoon is, zodat deze goed kan vonden.

Zorg ervoor dat de sonde "T" (Afb. 6.1-6.3) in de buurt van elke brander goed schoon blijft, zodate veiligheidskleppen probleemloos konnen werken. Zowel de sonde als de ontsteker moeten heel voorzichtig schoon worden gemaatk.

Afb. 6.1

Afb. 6.2

BRANDER MET DRIEDUBBELE KRANS

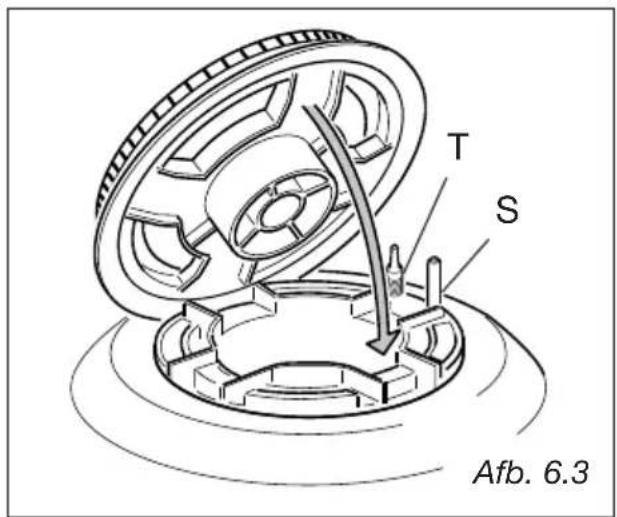

De brander moet geplaatst worden zoals in afb. 6.3 is aangegeven.

De ribben van de brander moeten in de uitsparingen steken zoals is aangeduid met de pijlen.

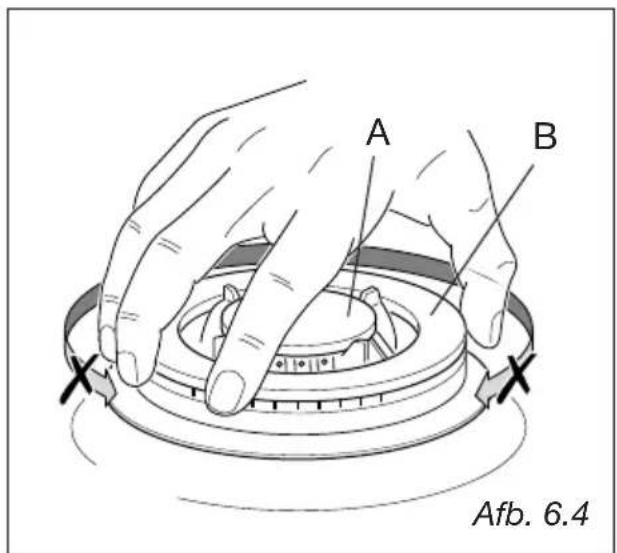

Zet de kap A en de ring B op hun plaats (afb. 6.4 - 6.5).

Als de brander goed geplaatst is kan hij nicht draaien (afb. 6.4).

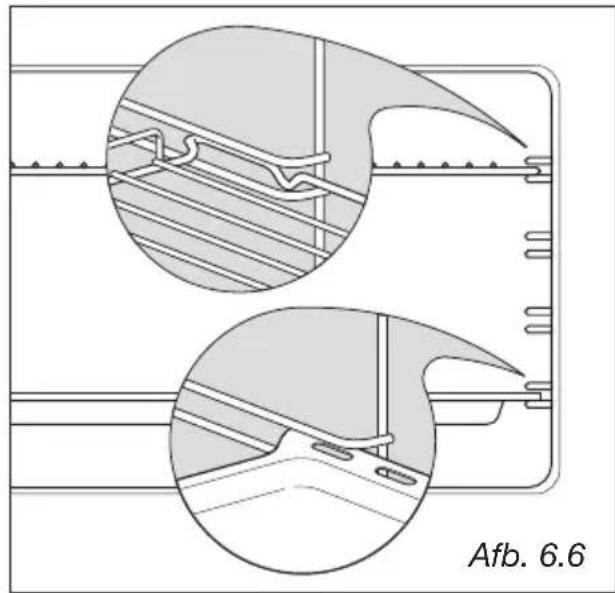

MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN

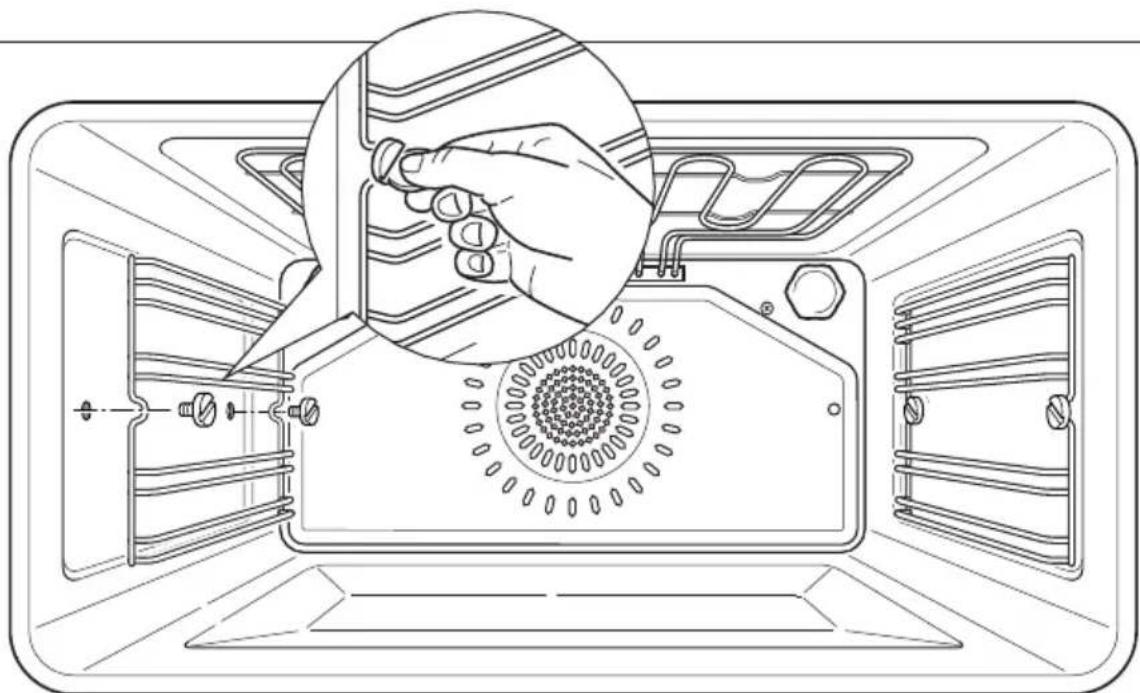

• Monteer de zijrekken en bevestig deze met 2 schroeven aan de ovenwanden (Afb. 6.7).
• Schuif de druipbak en het rooster in het frame zoals afgebeeld in afb. 6.6. Het rooster要去 dusdanig worden aangebracht dat de veiligheids steun die voorkomt dat het rooster uit het frame valt, gegen de binnenkant van de oven zit.
• Het demonteren geschiedt in omgekeerde volgorde.

Afb. 6.7

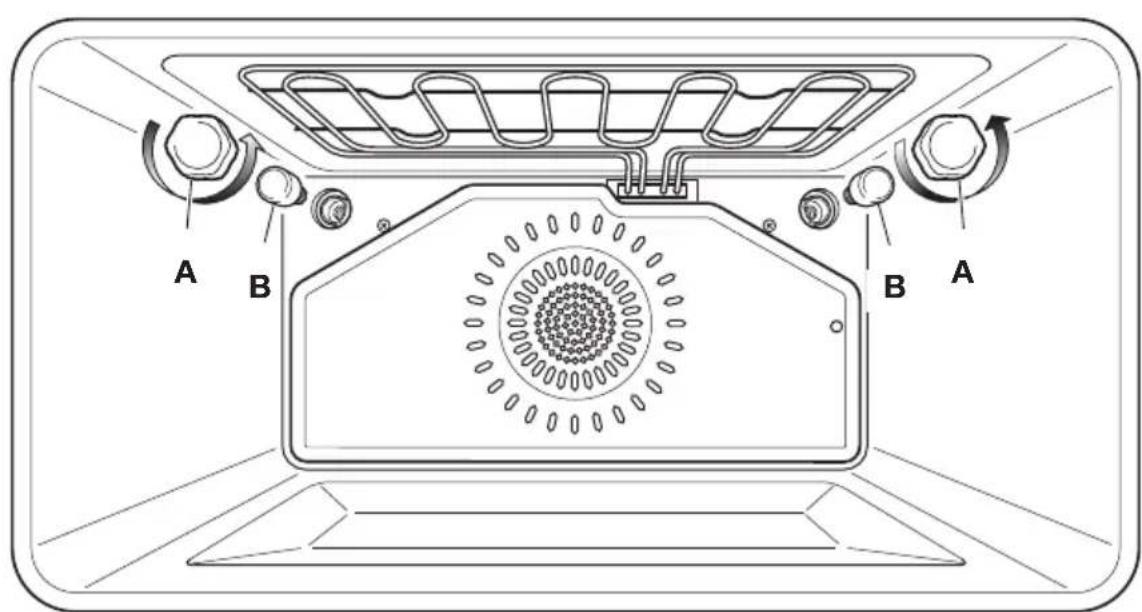

VERVANGING VAN DE OVENLAMPEN

LET OP: Wees zeker dat het apparaatuitgeschakeld is alvorens de ovenlamp te verwangen om elektrische schokken te vermijden.

• laut indien nodig de oven en verwarmingselementen afkoelen;
• Trek de stekker uit het stopcontact;
• Verwijder het verlichtingskapje A (fig. 6.8);
• Schroef lamp B los en verrang ze met een neue die bestendig is aan hoge temperaturen (300^) met de volgende kenmerken: 230 V, E14 en identieke kracht als de vorige lamp (controler de Watt kracht aangeduid op de lamp);
  Herplaats het verlichtingskapje A,

AANDACHT: De verwanging van de ovenlamp valt nicht onder uw garantie.

Afb. 6.8

SCHOTELWARMHOUIDRUIMTE

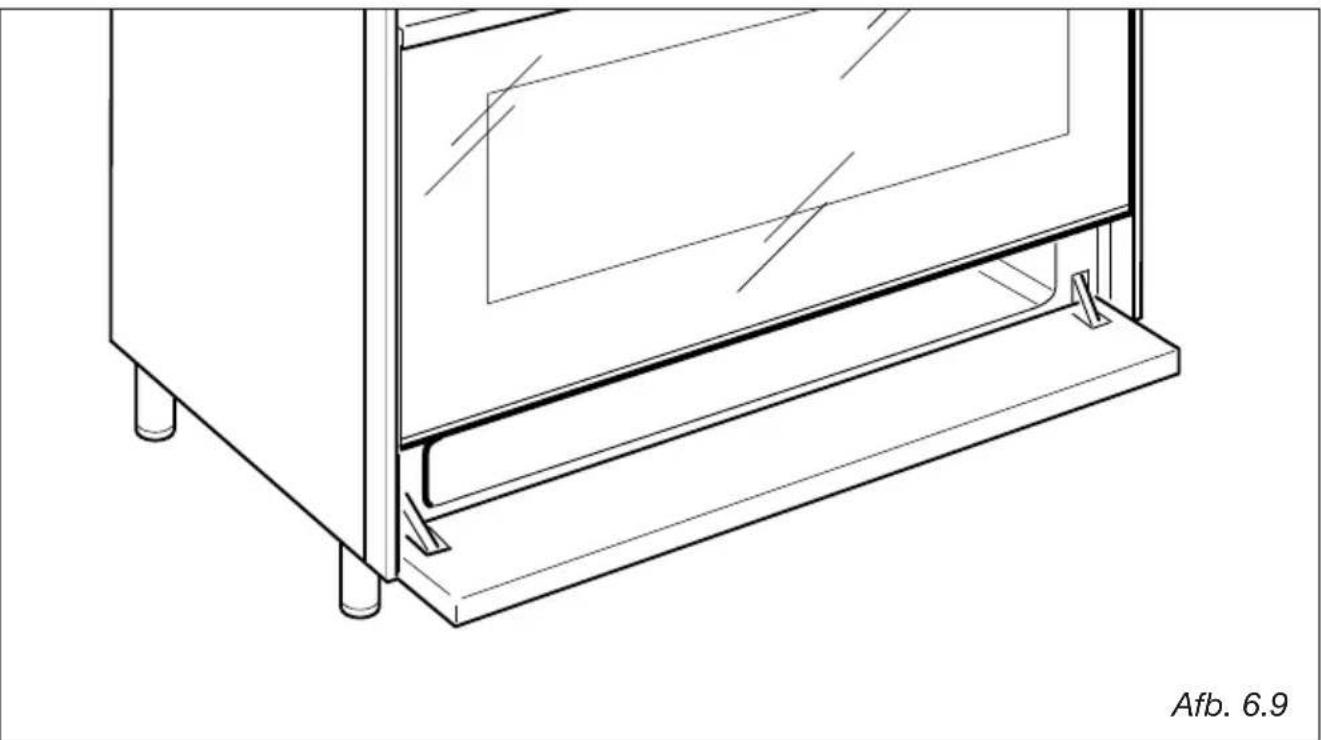

De schotelwarmhoudruimte is toegankelijk door het opklapbare paneel te openen (Afb. 6.9).

Zet geen ontvlambare materialen in de accessoirevak, want die zouden vlam konnen vattenijdens de werkung van het apparatus.

VERWIJDEREN EN VERVANGING VAN DE RUITEN IN DE BINNENDEUREN VOOR REINIGING

Indien u wenst de binnenruiten van de deur te reinigingen, moet u de volgende voorzorgsmaatregelen en instructies nauwkeurig opvolgen.

Indien de glazen ruit en de deur incorrect verrangen worden, kan dit leiden tot schade aan het apparaat en gevolgens uw garantie beeindigen.

BELANGRIJK!

- OPGEPAST:

• Let op, de ovendeur is zwaar. Bij twijfel, tracht Niet de ovendeur te verwijderen.
• Wees zeker dat de ovenmoffel en alle onderdelen aufgekoeld zich. Probeer nooit de onderdelen van een warme oven aan te raken.
• Besteed extra aandacht wanner u de glazen ruit hanteert. Vermijd enige aanraking van de glaswanden gegen het oppervlak. Dit kan leiden tot glasbreuk.

Gebruik geen bijtende reinigingsproducten of harde metalen krabbers om de glazen ovendeur te reinigen. Dit kan het glas beschadigen en leiden tot glasbreuk.

• Indien u enige vom van schade opmerkt aan de glazen ruiten (zoals scherven of barsten), gebruik de oven Niet. Neem contact op met uw Servicedienst.
• Let erop dat u de glazen ruit correct verrangt. Gebruik de oven nicht zonder dat de glazen ruit correct geinstalleerd is.
• Wanner u met moeite de glazen ruit kan verrangen of verwijderen, forceer nicht. Neem contact op met uw Servicedienst voor hulp.

AANDACHT: Onderhoudsbijstand of algemeen gebruik van de oven door een vertegenvoordiger van de serviceddienst vallen nicht onder uw garantie.

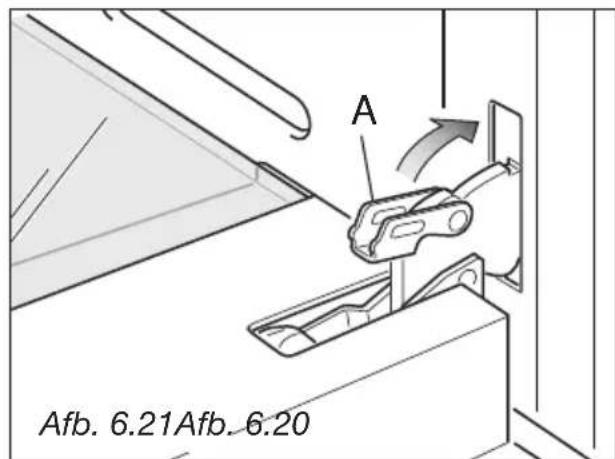

VERWIJDEREN VAN DE OVENDEUR

U verwijdert de ovendeur zonder moeite als volgte:

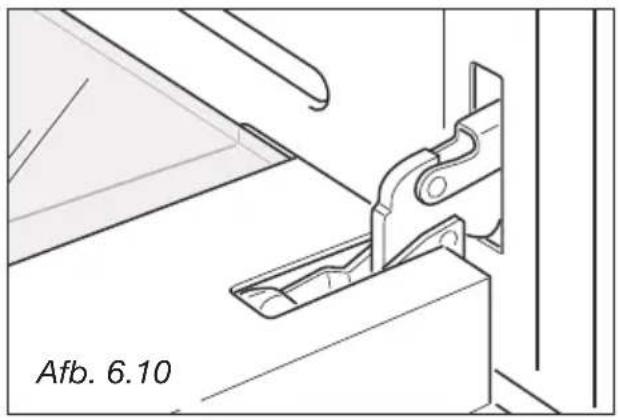

• Open de deur volledig (fig. 6.10).

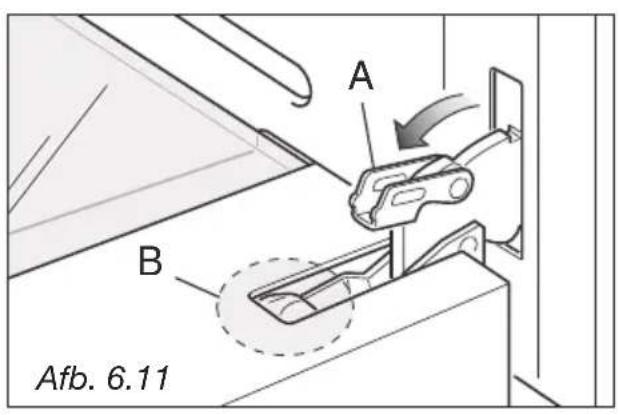

• Open volledig hefboom A aan de linkse en rechtse scharnieren.

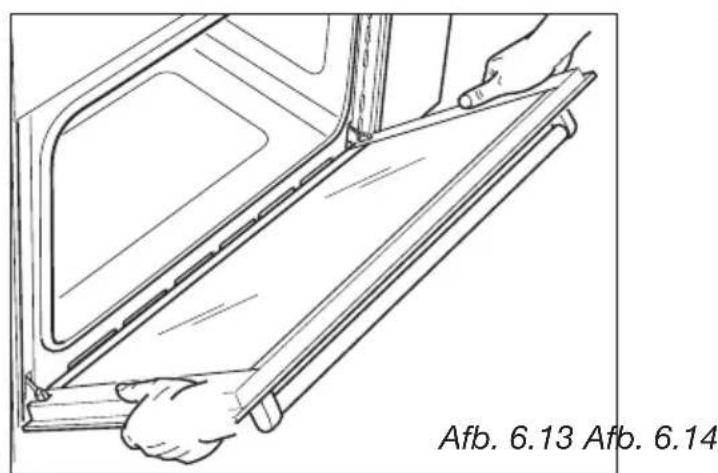

  Houd de deur vast zoals aangeduid in fig. 6.13.

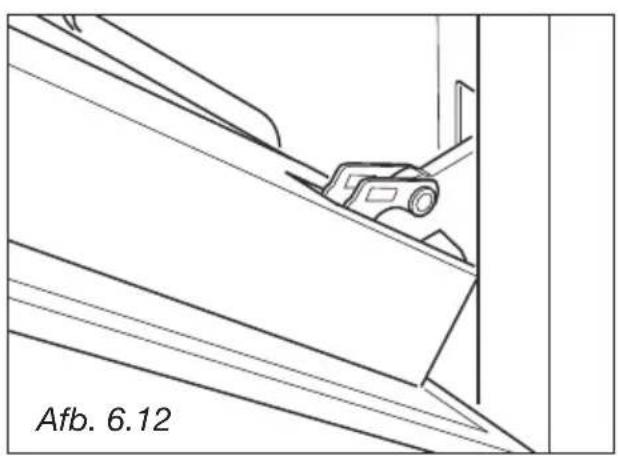

• Sluit de deur zachtjes (fig. 6.12) totdat de hefbomen A van de linkse en rechtse scharnieren vasthangen aan deel B van de deur (fig. 6.11).
  Trek de scharnierhaakjes weg van hunplaats volgens pijl C (fig. 6.14).
• Laat de deur op een zachte ondergrond rusten.

VERWIJDEREN VAN DE GLAZEN BINNENRUIT

De ovendeur beschikt over 2 ruiten:

• nr 1: buitenzijde
• nr 2: binnenzijde

Om bye zijdes te konnen reinigen, moet u de binnenruit als volgt verwijderen:

VERWIJDER DE GLAZEN BINNENBORGVEER

1. Verwijder de ovendeur en leg het op een zachtede ondergrond

BELANGRIJK: De deur moet horizontal neergelegd worden zoals aangeduid in Fig. 6.15.

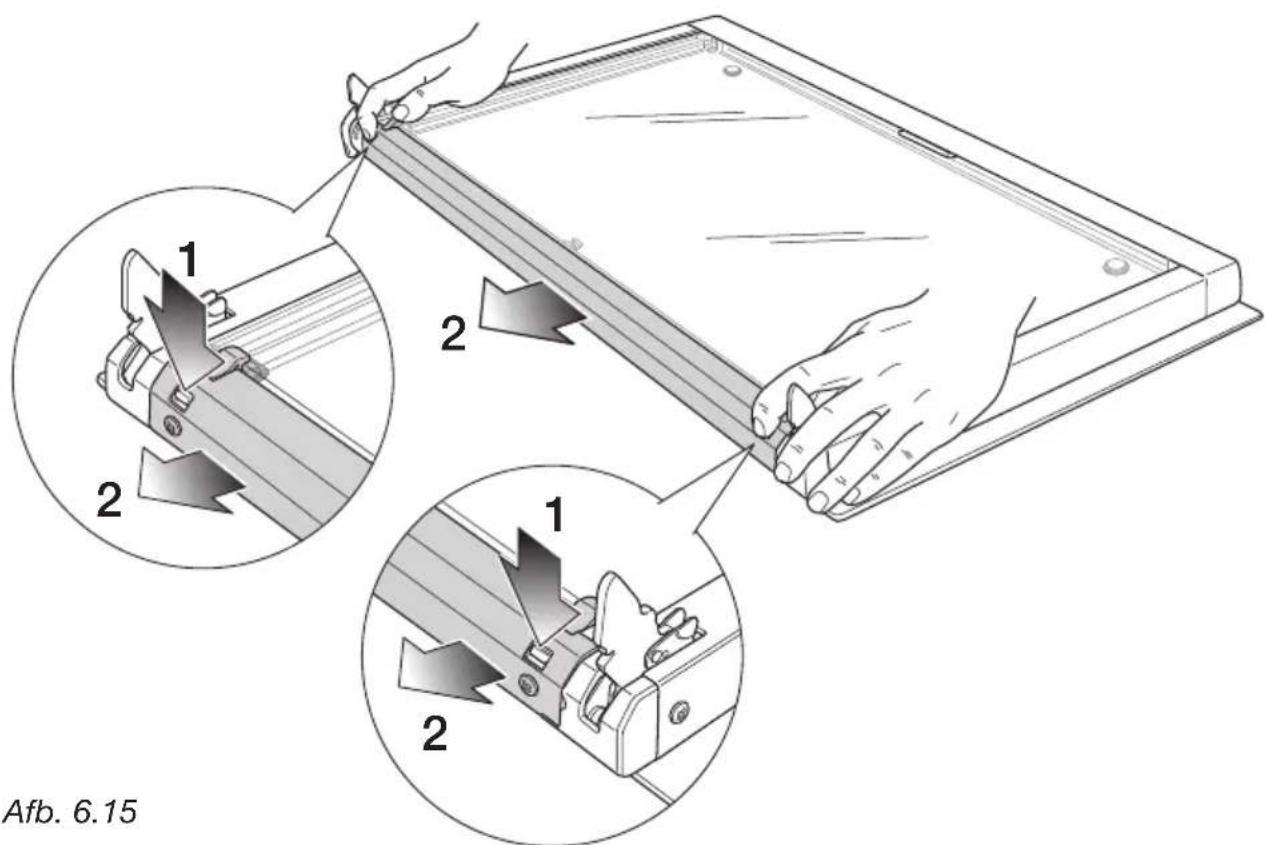

1. Druk op beiden aanslagen om de glazen borgveer los te clippen.
2. Verwijder de glazen borgveer.

Afb. 6.15

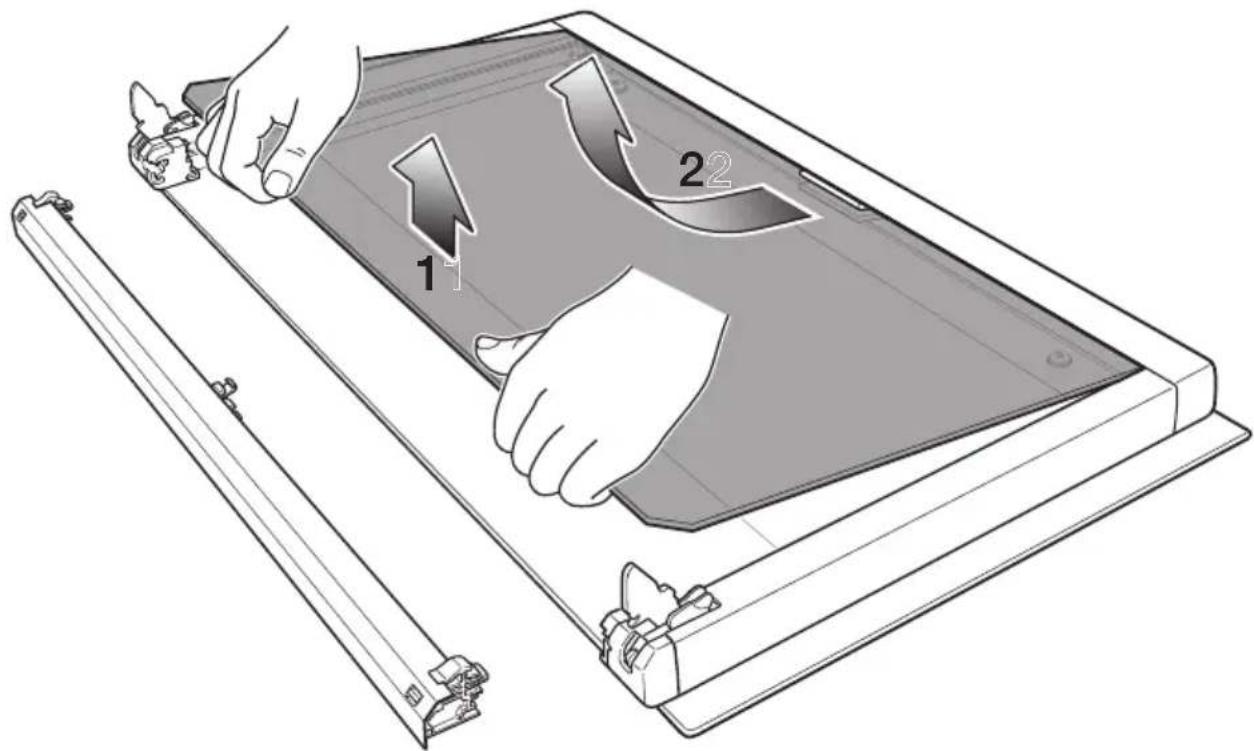

VERWIJDER DE GLAZEN BINNENRUIT

Til de binnenruit zachtjes op om ze alsvolgens te verwijderen, zoals aangeduid in afbeeling 6.16

Afb. 6.16

NA REINIGING, DE GLAZEN BINNERRUIT TERUGPLAATSEN

Wanneer u de glazen binnenruit terugplaatst,要去 u ervoor zorgen dat:

• de ruit correct is teruggeplaatst, zoals aangeduid. De ruit moet in de positie liggen zoals hieronder worden beschreiben opdat ze in de deur past en alsvolgens het apparaat veilig en correct kan functioneren.
• U er extra op let dat de randen van het glas geen enkel ander voorwerp of oppervlakte raken.
• U de ruit zonder forceren terugplaatst. Indien u moeilijkheden ondvindtijdens het terugplaatsen van de ruit, verwijder de ruit en herneem het proces van het begin. Indien dit nog steeds Niet helpt, neemt u best contact op met de Servicedienst.
• U de ruit juist vasthoudt. U zou de formulering op de ruit in de juiste richting moeten können lezen.

• De email "A" goed zit. Indien dit nicht zo is, moet u de email juist gegen de toprand van de binnenruit leggen (in het midden).

• Breng de binnenruit aan het hoogste paar gleuven en geef het een zachte duw (pijl 1 in fig. 6.17).

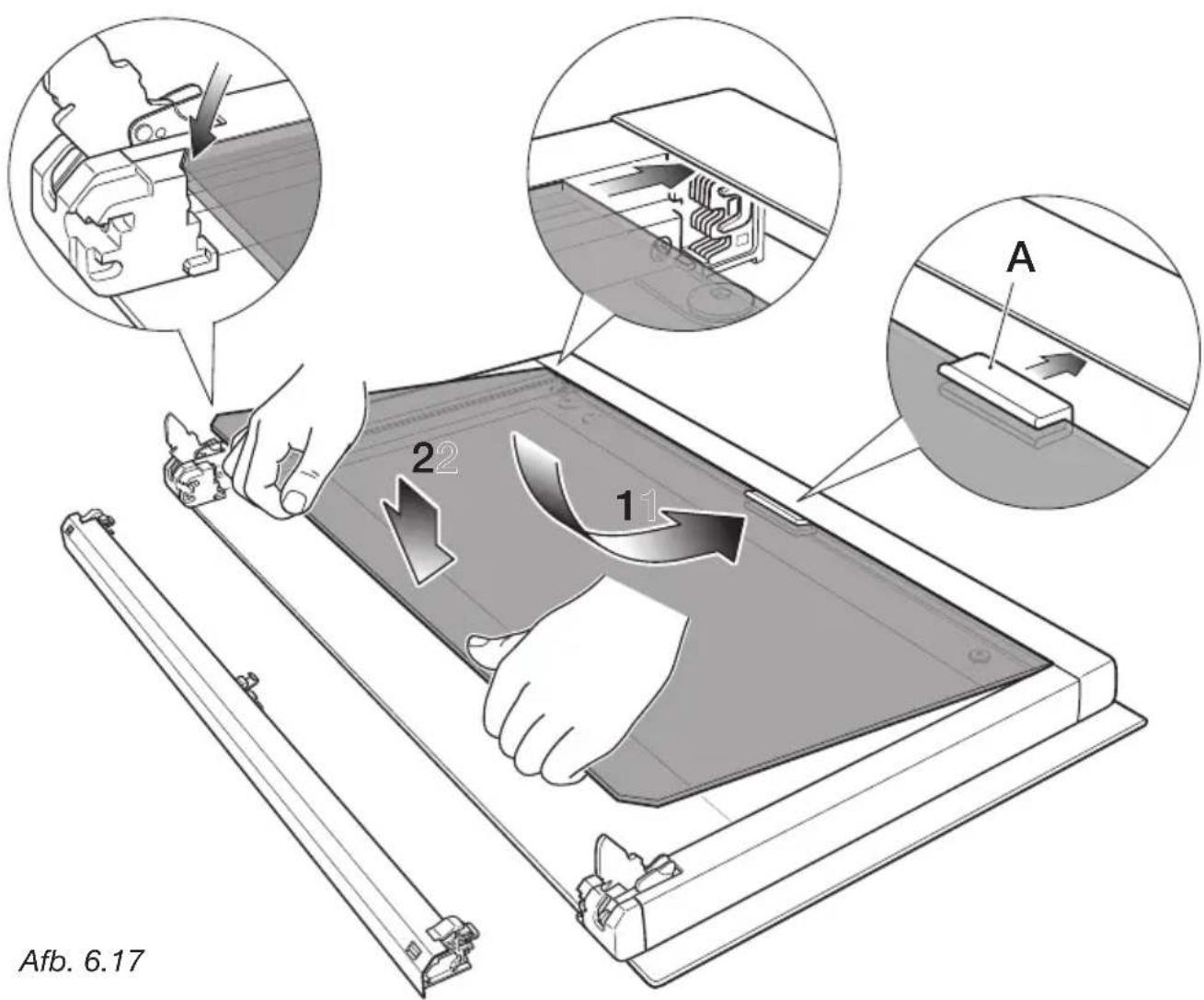

• Breng het voorzichtig op zijnplaats (pijl 2 in fig. 6.17).

Afb. 6.17

VERPLAATS DE GLAZEN BORGVEER

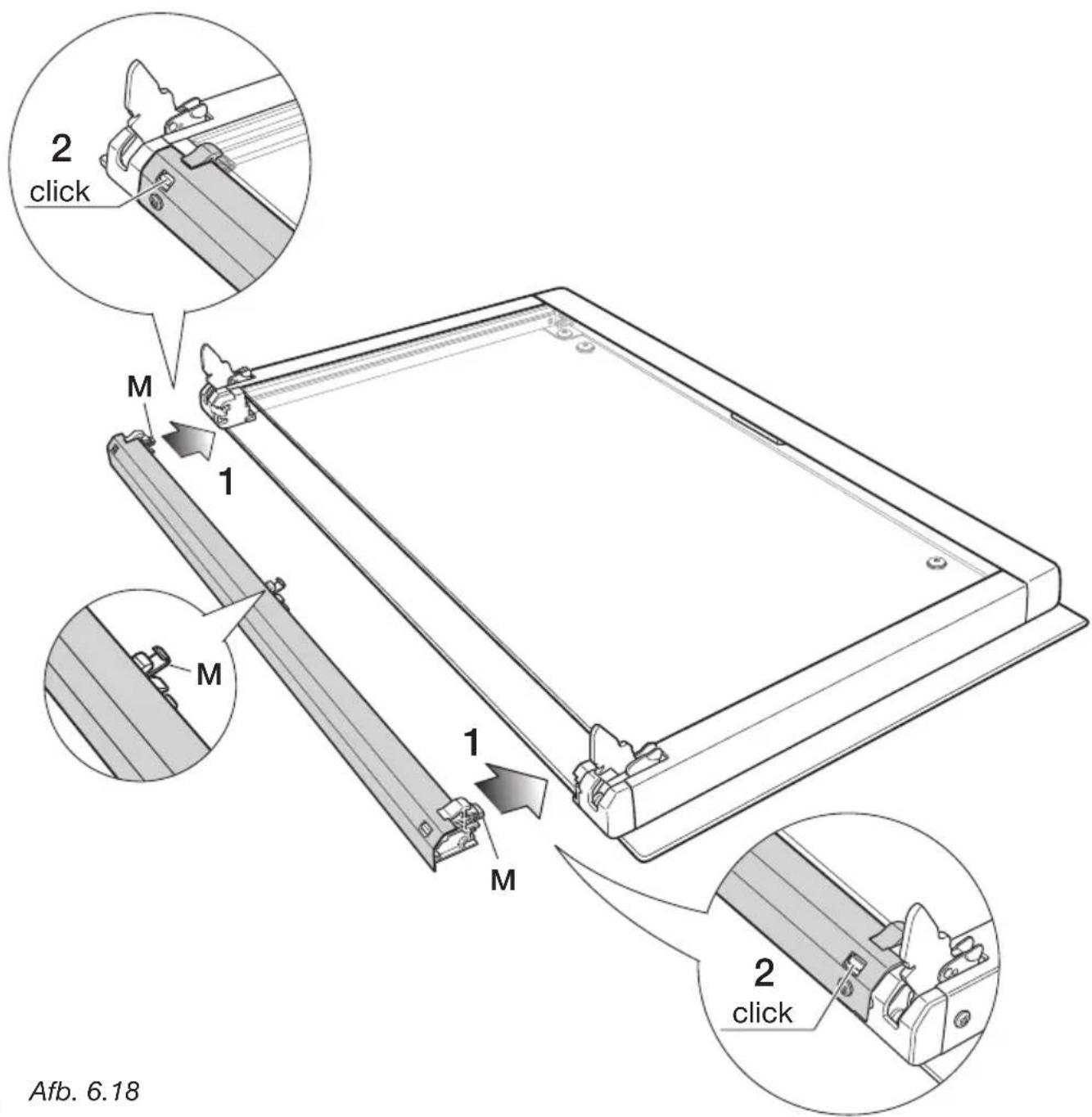

1. Breng de glazen borgveer in plaats, zoals aangeduid in fig. 6.18. Het zou aan de onderrand van de buitenruit要去en zitten. Controller of de aanslagen M noch verrormd of beschadigd+zijn.
2. Duw de glazen borgveer zachtjes terug op haarplaats. U zou beiden aanslagen要去en horen klikken wanner ze de glazen borgveer vastzetten.

Belangrijk!

Let erop dat de glazen borgveer correct en stevig vastzit opdat de glazen ruit veilig is.

HERMONTEREN VAN DE OVENDEUR

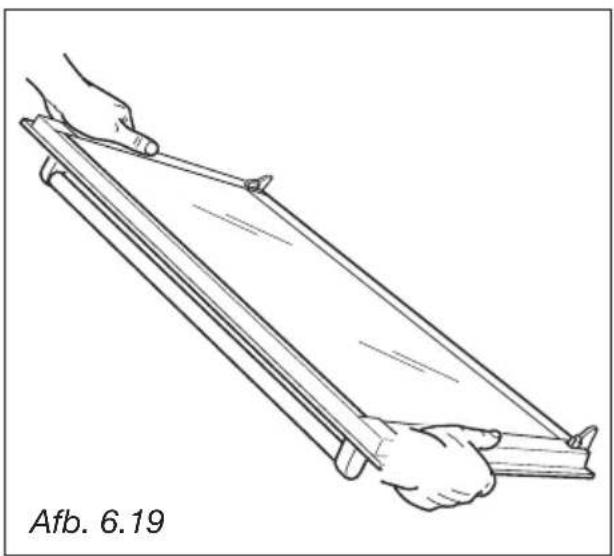

1. Houd de deur stevig vast (fig. 6.19).
2. Steek de scharnierhaakjes in de gleuven. Let erop dat de gleuven overeenkomen zoals aangeduid in fig. 6.20.
3. Open de ovendeur volledig.

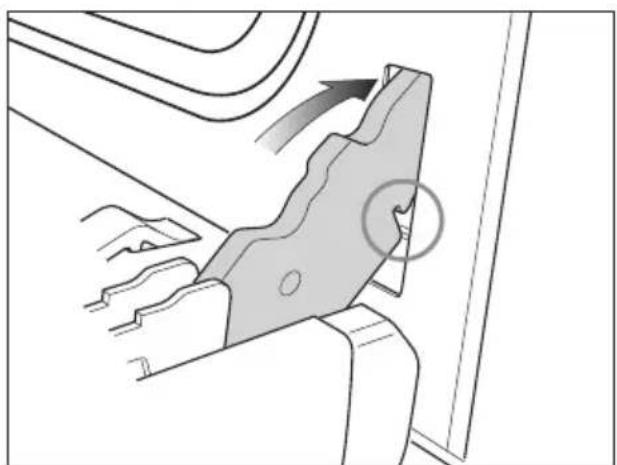

4. Sluit de hefbomen A van de linkse enrechtse scharnieren, zoals aangeduid in fig 6.21.
5. Sluit de ovendeur en contrôleer of alles juist op+zijn plaats zit.

Aanwijzingen voor de installmenteur

IMPORTANT

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan nicht worden voldaan, vervalt de garantie.
• Het toestel moet overeenkomstig verorderingen van kracht in uw land en in observatie van de instructies van de fabrikant worden geinstalleerd.
• Sommige apparaten worden geleverd met de stalen en aluminium delen ervan bedekt door beschermfolie. U moet de beschermfolie verwijderen voordat u het fornuis in gebruik neemt.

7 - INSTALLATIE

INSTALLATIE

Dit toestel behoort tot beschermingsklasse "2/1" gegen de oververhitting van aangrenzende oppervakken.

Tussen het toestel en de muur of kast ernaat moet minstens 200mm afstand bewaard worden (Afb. 7.1).

De meubelwanden要去en bestand zijn gegen een temperatuur van 75^ boven de omgevingstemperatuur.

Het fornuis mag geinstalleerd worden in een keuken, in een eetkeuken of in een eenkamerwoning met kookhoek, maar Niet in een vertrek met een badkuip of douche.

De afstand:tussen het fornuis en een wand (muur kast) aan de zijkant die hoger is dan het fornuis, moet minstens 500~mm bedragen

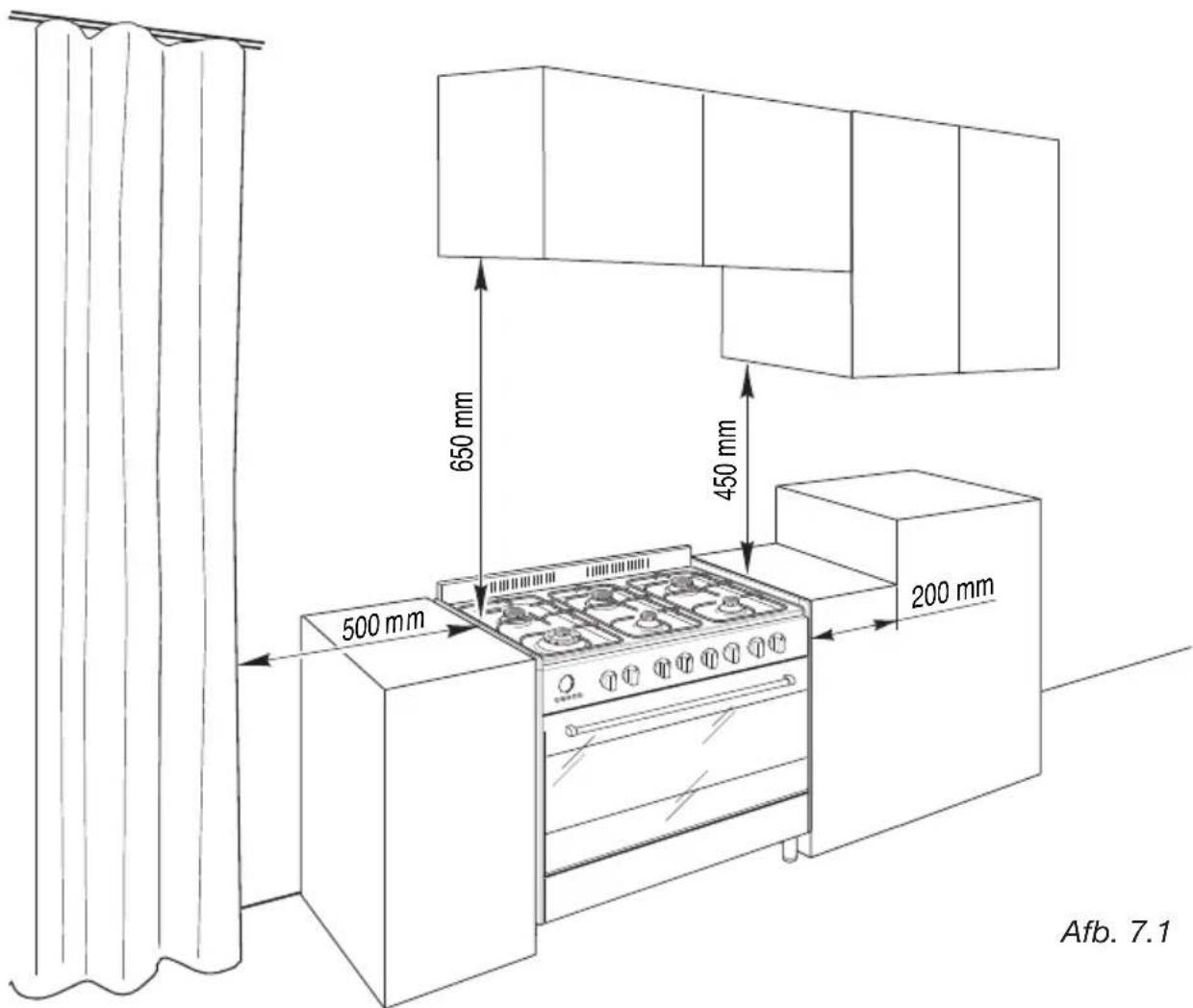

Het fornuis moet overeenkomstig Afb. 7.1 geinstalleerd worden.

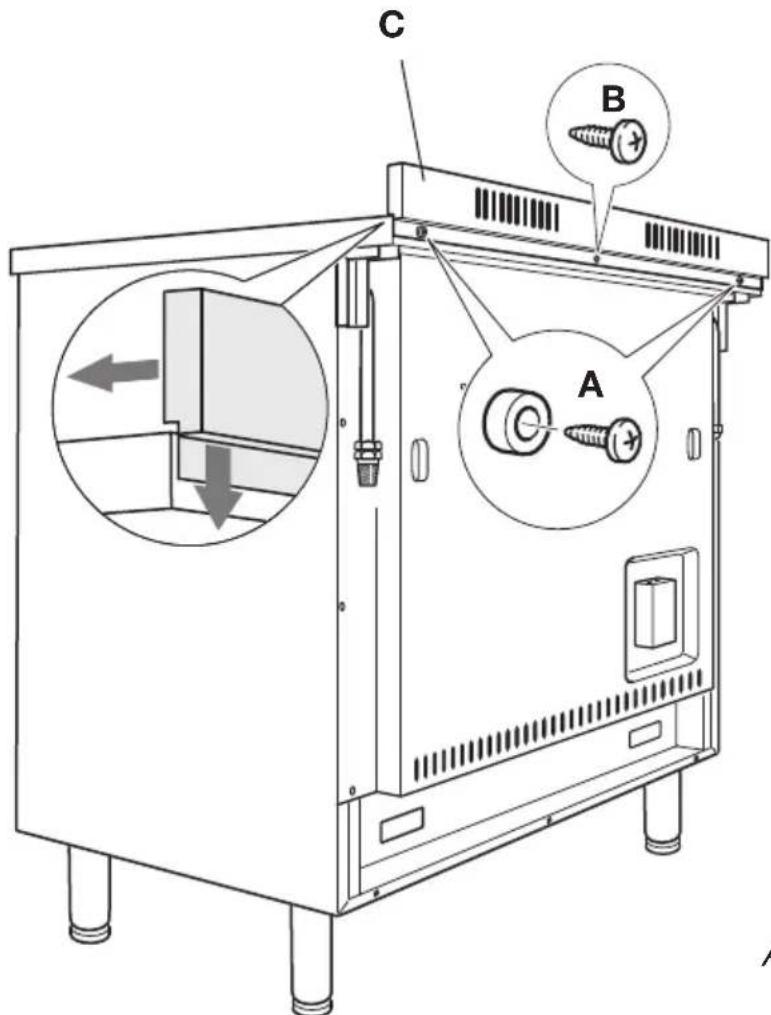

ACHTERSCHERM

Assembleer het achterschemm "C" (afb. 7.2) alvorens het fornuis te installereren.

• Het achterschem "C" vindt u in de verpakking achefter het fornuis.
• verwieder de beschermfolie en plankband voordat u het achterschem assembliert.
• Verwijder de twee afstandsringen "A" en de schroef "B" van de achterkant van de kookplaat.
• Assembleer het achterschemm zoals aangegeven in afbeelding 7.2 en bevestig het door de schroef "B" en de afstandsringen "A" vast te draaien.

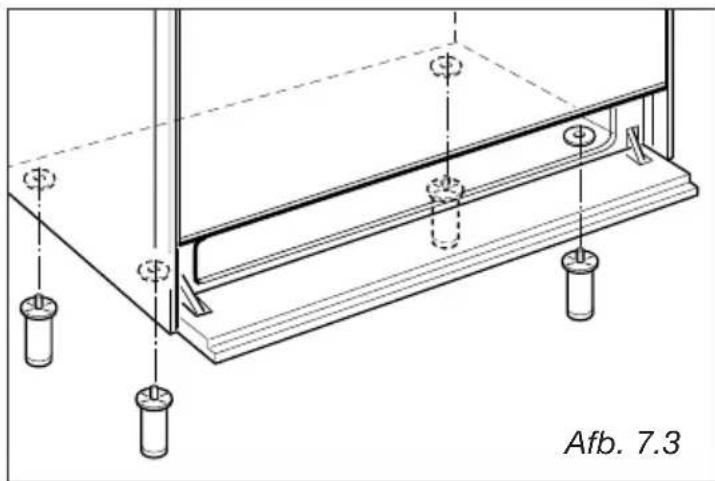

DE VERSTELBARE VOETEN MONTEREN

De verstelbare voeten moeten aan de onderkant van het fornuis worden gemonteerd voordat het fornuis in gebruik worden.

Leg het fornuis metশন্তারkant op een stuk piepschuim van de verpakking, zodate onderkant toe-gankelijk is en de voeten gemonteerd+kunnen worden.

HET FORNUIS WATERPAS ZETTEN

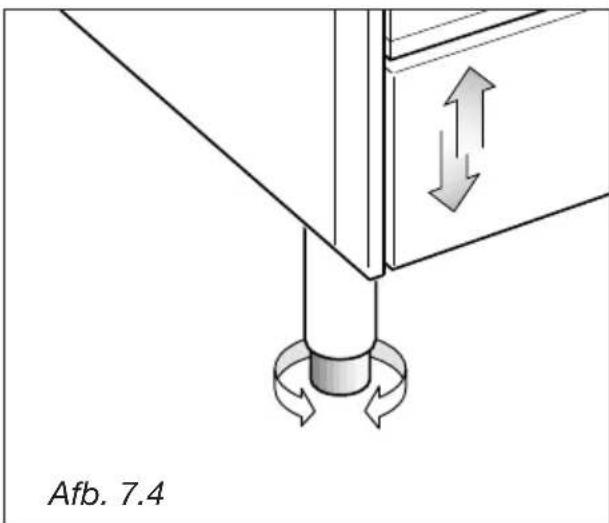

Het fornuis kan waterpas geplaats worden door de uiteinden van zichn voeten IN of UIT te draaien (afb. 7.4).

WAARSCHUWING

Hetrechtop zetten van het fornuis要去 algid door twee personen worden gedaan, om te voorkomen dat de verstelbare voeten schade oplopen tijdens deze manoeuvre (afb. 7.5).

WAARSCHUWING

Pas op: til het fornuis bij het rechtop zetten nicht op aan de deurhendel (afb. 7.6).

WAARSCHUWING

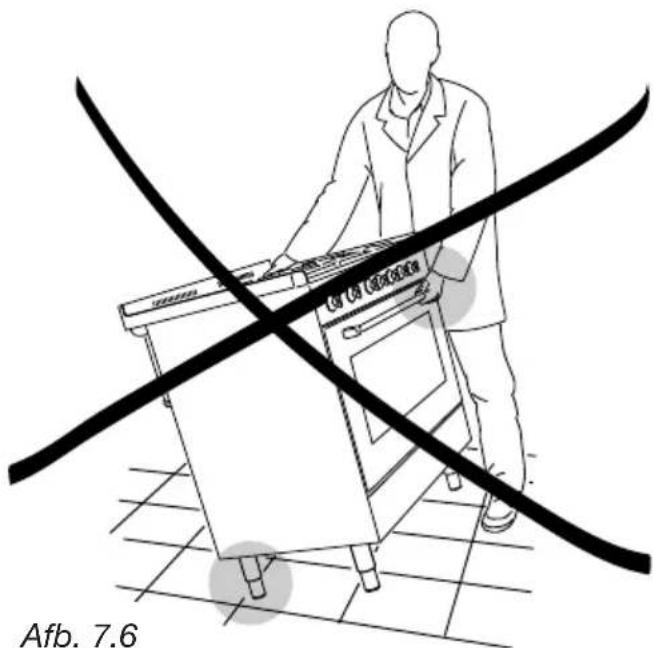

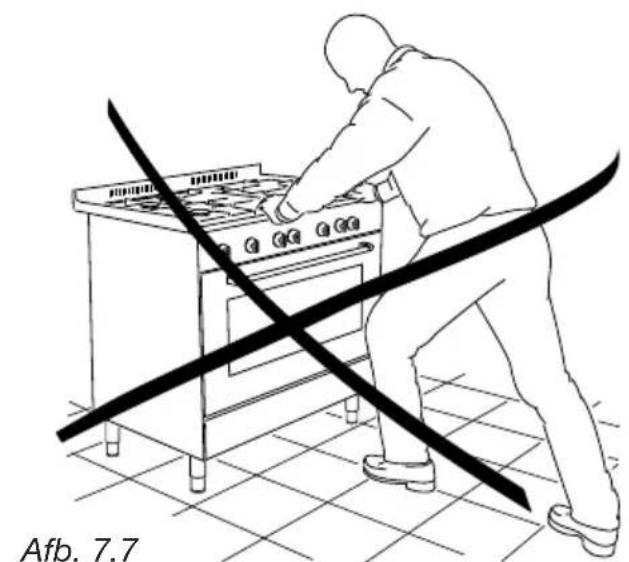

SLEEP het fornuis NIET over de vloer
wonneer u het maar de plaats van instal
latie vervoert (afb. 7.7).

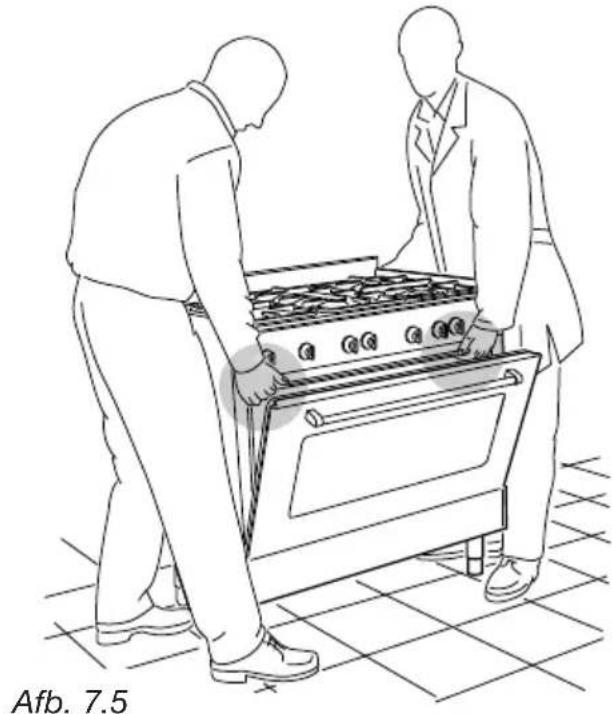

Til het fornuis zo ver op dat+zijn voeten
de vloer Niet raken (afb. 7.5).

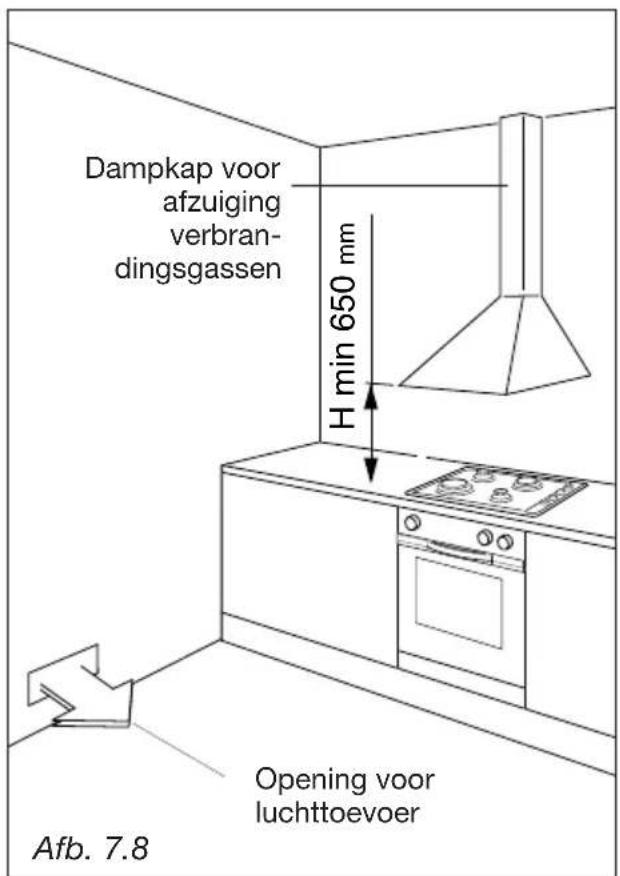

INSTALLATIERUIMTE

De kamer waar het gastroestel worden geplaatst, moet voldoende verlucht worden. Dit met het oog op het afvoeren van de verbrandingsgassen.

De verse lucht moetrechtstreeks toestromen door een ofmeer ventilatieopeningen in de buitenmuur met een gezamenlijke doorsnede van minstens 100~cm^2

Bij voorkeur gezruikt men openingen die zich dicht bij het vloeropppervlak berinden, en gegenover de afvoer van de verbrandingsgassen zijn gelegen. De openingsen要去z danig gemaakt zich dat ze Niet{kunnenverstoppen,niet aan debinnenkant,noch aan de buitenkant.
Indien het nicht möglich is van deze openings te voorzien, kan men verluchting vanuit een andere kamer aanbrengen, indien dit geen slaapkamer noch andere gevaarlijke kamer is. InThat instantie kan de keukendeur op een kier gezet worden om te verluchten.

Als er een kast of afzuigkap boven het komfoor hangt, dan moet de afstand tussen het komfoor en de kast of afzuigkap minstens 650~mm bedragen (afb. 7.8).

De installmenter dient deplaatselijk geldende regelgeving m.b.t. de ventilatie van het vertrek en de afvoer van verbrandingsproducten in acht te nemen. Tijdens een intensief en langdurig gebruik kan extra ventilatie nodig zich, bijvoirbeeld door een raam te openen of door de afzuugininstallatie - indien aanwezig - op een hogere vermogensstand te regelen.

AFVOER VAN DE VERBRANINGSGASSEN

De afvoer van de verbrandingsgassen van het gaskookvuur moet gebeuren via een afzuigkap met externe uitgang, of een afzuigkap met recirculatie.

Indien dit nicht möglichk is, kan men de verbrandingsgassen afzuigen met een elektrische ventilator.

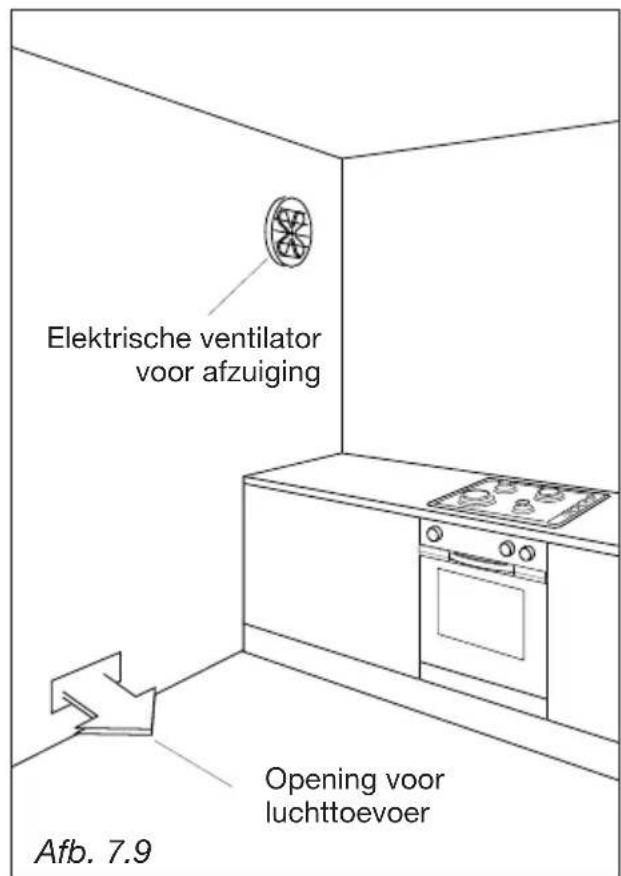

Die moet dan wel een aangepast vermogen hebben zodate lucht in de kamer zeker indien er voldoende openings voor luchttoevoer aanwezig+zijn. (zie hoofdstuk Installatieruimte).

8-GASGEDEELTE

De wanden van de naast het fornuis opgestelde de meubels要去en uit hittebestendig materiaal vervaardigd zjin.

Vór de installmentie moet men verifiären of hetplaatselijk distributienet (type van gas en druk) en de karakteristieken van het toestel compatibel zich. De karakteristieken staan aangeduid op de planta of op het etiket.

GASAANSLUITING

De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften.

Het fornuis is bij levering klaar voor gebruik met het type gas dat op het etiket op het toestel is vermeld.

Verzeker uervaan dat de ruimte waarin het fornuis geinstalleerd worden goed geventileerd is, in overeenstemming met de geldende voorschriften.

Ook de aansluiting op de gasaanvoerbuis of gasfles moet aan de geldende voorschriften voldoen.

De gasaanvoerbuis wordt aan de achterkant van het fornuis (afb. 8.1) aangesloten op de R of L gasinlaat; de aansluitbuis mag Niet langs de achterkant van het apparaat lopen.

De nicht-gebrukte gasinlaat moet worden afgesloten met de plug (T) en afdichtingsring.

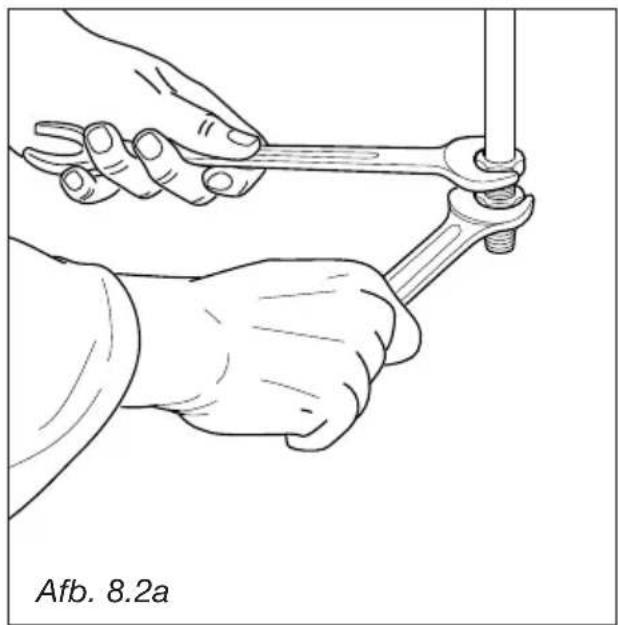

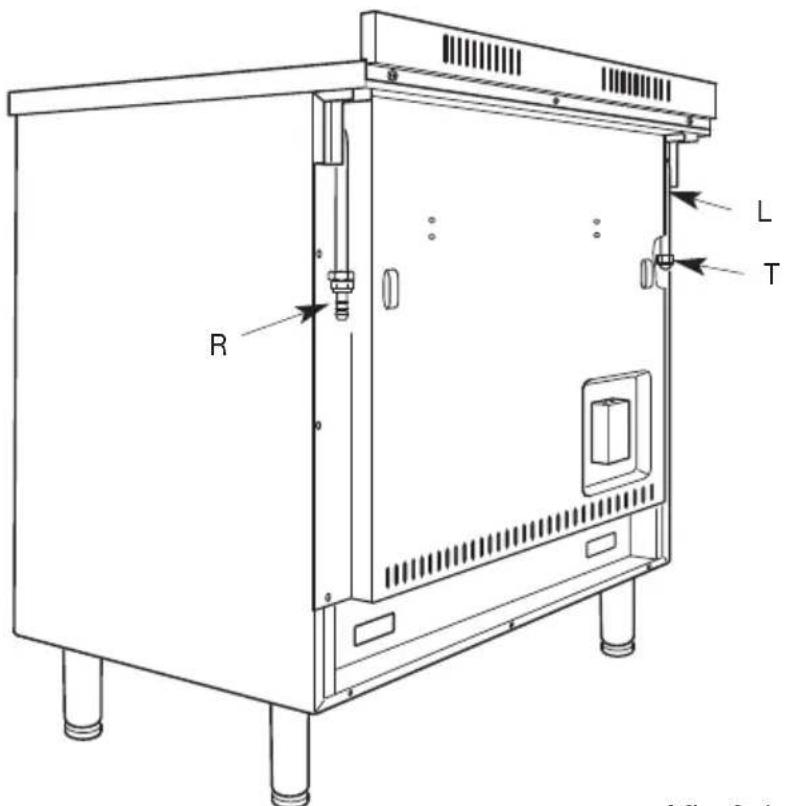

Afb. 8.1

Gebruik een starre of buigzame aansluitbuis die aan de geldende voorschriften voldoet.

Als er een klemringkoppeling gebruikt wordt, dan moet deze stevig worden aangedraaid met twee moersleutels (Afb. 8.2a - 8.2b).

Verzeker u van het volgende:

• dat de buigbare buis (slang) Niet in aanraking kan komen met delen van het fornuis waar de oppervlaktetemperatuur 70^ boven de omgevingstemperatuur kan stijgen;
• dat de slang nicht langer is dan 75 cm en dat hij Niet in aanraking kan komen met scherpe randen of hoeken;
• dat de slang nicht gespannen, gewron-gen, geknikt of te sterk gebogen is;
• dat de aansluiting met een onbuigzame metalen buis geen trekkracht op de gasinlaat van het apparaat uitoefent.
• verrang de affdichtingsring bij de minste gingeste cervorming of onvolmaaktheid.
• dat de buis zonder moeite over zich hele lenghte geinspecteerd kan worden; de buis要去 na ten hoogste drie waar verrangen worden.
• dat de kraan van de gastoevoerleiding of gasfles zich gedraaid is wonneer het apparaat Niet in gebruik is.

Cat: II2L 3B/P

Het gas dat kan worden gezruikt kan in twee families worden onderverdeeld:

√G25√G30/G31

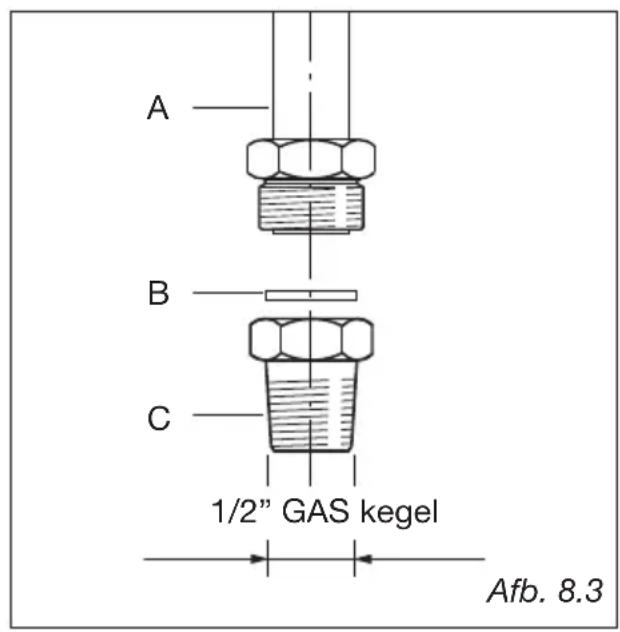

De aansluitset (zie afbeelding 8.3) bestaat UIT:

A - Gasinlaat (R of L)
B-Afdichtingsring
C - Verloopstuk

BELANGRIJK:

De afdichtingsring "B" (afb. 8.3) zorgt dat er geen gas uit de gasaansluiting lekt. Vervang de afdichtingsring bij de minste gingste verrorming of onvolmaaktheid.

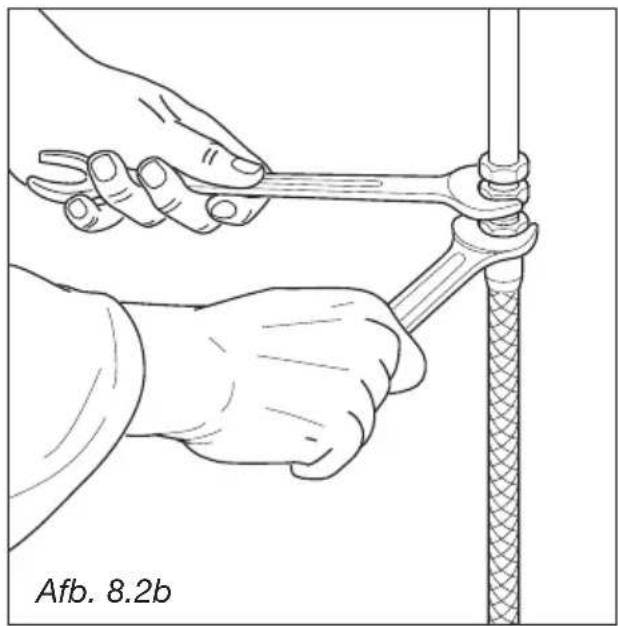

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afbeelding 8.2a, 8.2b).

Controleer, na voltooiing van de aansluiting, met behulp van een zeepoplossing, en nooit met een vlam, of de verbindingen gasdicht zich.

Het toestel wordt links- of rechtsachter-aan aan de gastoevoer aangesloten (afbeelding 8.1) op een zodanige manier dat de buis nooit awhile het toestel loopt.

Het Niet gebruikte uiteinde van de aansluiting (links of rechts) moet met dedop en affdichtingstuk afgesloten worden.

• De installmentie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien in overeenstemming met lokaal geldende voorschriften (norm NBN D 51-003).
• De wanden naast het fornuis要去enuit hittebestendig materiaal vervaardigd zich, of met zulk materiaalbekleed zich.
• Ventilatie - gasverbranding is möglichk door zuurstof in de lucht. Het is dus nodig om deze lucht te vernieuwen en om de brandbare delen te vernieuwen. Het volume van de vernieuwde lucht moet ten minste 2m^3/u per kW.

Het gas dat kan worden gezruikt, kan in 2 families worden verdoeffd afhankelijk van hun eigenschappen:

Vloeibaar gas: butaangas (G30) en propaangas (G31)
-Aardgas (G20/G25)

Het fornuis is bij levering klaar voor het gebruik met het type gas dat op het etikket van het toestel vermeld staat.

Het kan soms nodig় om van een type gas op een ander over te schake- len.

U moet als volgt tewerkgaan, ongeacht voor welk type gas het toestel afgesteld is:

• gasaansluiting
• verranging van de inpuieters
  regeling van de kleinstand van de branders

Controller of het toestel afgesteld is op het type gas dat toegevoerd wordt (zie etiket).

De gasinstallatie要去voldoen aan de lokaal geldendevoerschriften.

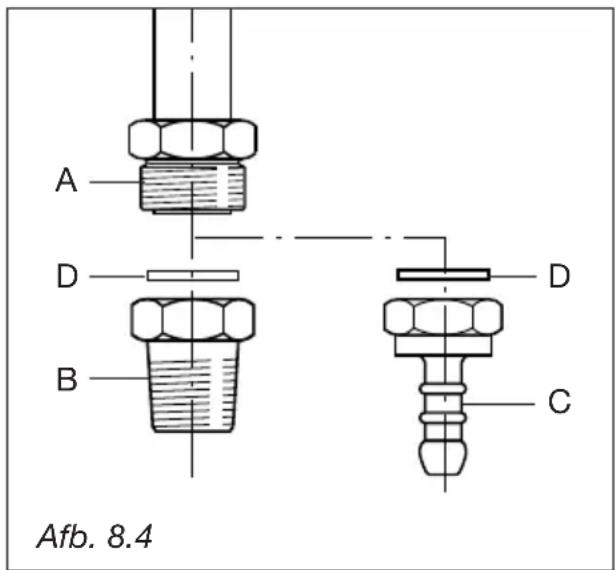

De aansluiting (afb. 8.4) bestaat UIT:

1 buisfitting "A" (cilindrisch buitendraad ISO 228-1)
- 1 pakkingring "D"
- 1 kegelvormig verloopstuk "B" (cilindrisch met binnendraad ISO 228-1, kegelvormig met buitendraad ISO 7-1)
- 1 verloopstuk voor butaan- en propagandaas "C".

Het toestel moet worden aangesloten met R_HT material op AGB/BGV erkende gaskranen behalte fornuizen met een mono-fase aansluiting.

In het algemeen gebeurt de aansluiting van het product op de gaskraan met behulp van:

• ofwel koperbuizen met aangepaste dikte;
• ofwel stalen buizen;
• ofwel een metalen RHT slang AGB ergend en zodanig geinstalleerd dat hij nicht samengedrukt is, nicht kan bewegen en geen Kleinere kromming heeft dan voorgeschreveen door de fabrikant.

Ultzondering voor toestellen met mono-fase.

• Deze toestellen können aangesloten worden met behulp van een slang in elastomeer aan de vaste Mechanische verbinding; gebruik alleen "AGB/BGV" erkende slangen.

• Twee types van elastomeerslangen: tot 1 april 2005 waren er 2 types van flexibele buizen in elastomeer verkrijgbaar:

• het oude type (asymmetrisch) bevat een vast verdeelstuk aan het toestelen een buisfitting met vlak verbindstuk aan de gaskraan;

• het neue type (symmetrisch) bevat aan elke kant een buisfitting met vlak verbindingstuk; uiteindelijk za alleen het symmetrische model beschikbaar zichn.

Indien het toestel十几年 geplaatst wordt of verrangen wordt, moet men alsijd het symmetrische type gebruiken.

Aansluiting

Oude toestellen zich uitgerust met een kegelvormige aansluiting ISO 7-1 - de slang worden als volgt aangebracht:

1. breng een afdichtingsproduct aan op het net van het toestel: teflon of afdichtingsmix evenals kunstvezelstof;
2. breng het tussenstuk (cylindrisch binnendraad ISO 7-1 cylindrisch buitendraad ISO 228-1) met twee sleutels op het toestel aan;
3. controller of het afdichtingstuk goed ingebracht is in het verloopstuk van de elastmeerslang (nieuw model);
4. breng de elastomeerslang aan beiden kanten met de hand aan;
5. geef nog een halve draai met de sleutel;
6. open de gaskraan en controllerer met behulp van zeepproducten dat er geen gaslekken (zeepbellen) zijn aan de aansluiting.

De neue toestellen zijn uitgerust met een aansluiting ISO 228-1; voor de aansluiting volg fase 3, 4, 5, en 6 zoals hierboven beschreiben.

Voorzorgsmaatregelen:

• de flexibele buis moet zo worden aangebracht dat ze Niet gewrongen, samengedrukt zit en nicht kan bewegen;
• de flexibele buis要去 worden aangebracht dat ze niets aanraakt;
• de kromming要去 tenminste 10 koer de buitendiameter়n;
• ze mag nicht in contact komen met warme wanden;
• breng ze aan op een gemakkelijk te bereikenplaats zodate u ze over heel de lengte kan controleren;
• ze mag Niet aan de zon of ultraviolet stralen blootgesteld worden of in een verwarmde plaats staan.

Regelmatige controle en verranging

Minstens eenmaal perJAar moet de slang gecontroleerd worden op elke zichtbare verslechtering; de slang moet uiterlijk op de aangegeven datum verrangen worden.

BELANGRIJK:

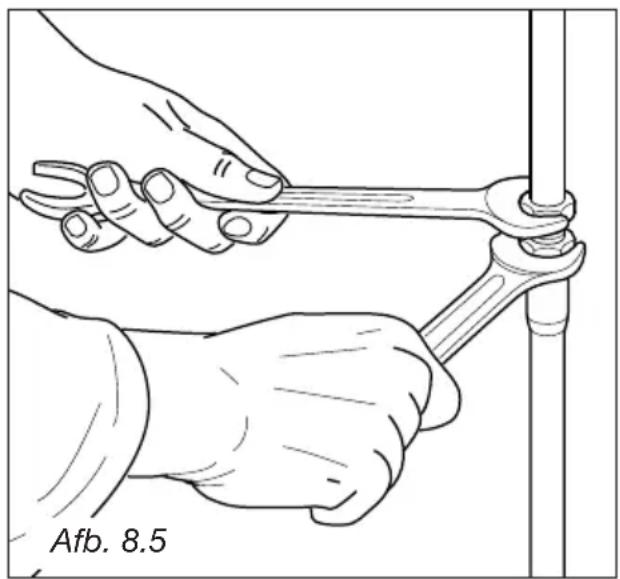

Gebruik voor het aanschroeven van de onderdelen twee sleutels (zie afb. 8.5).

Controleer na voltooing van de aansluiting met behulp van een zeepoplossing en nooit met een vlam of de verbindingen gasdicht zich.

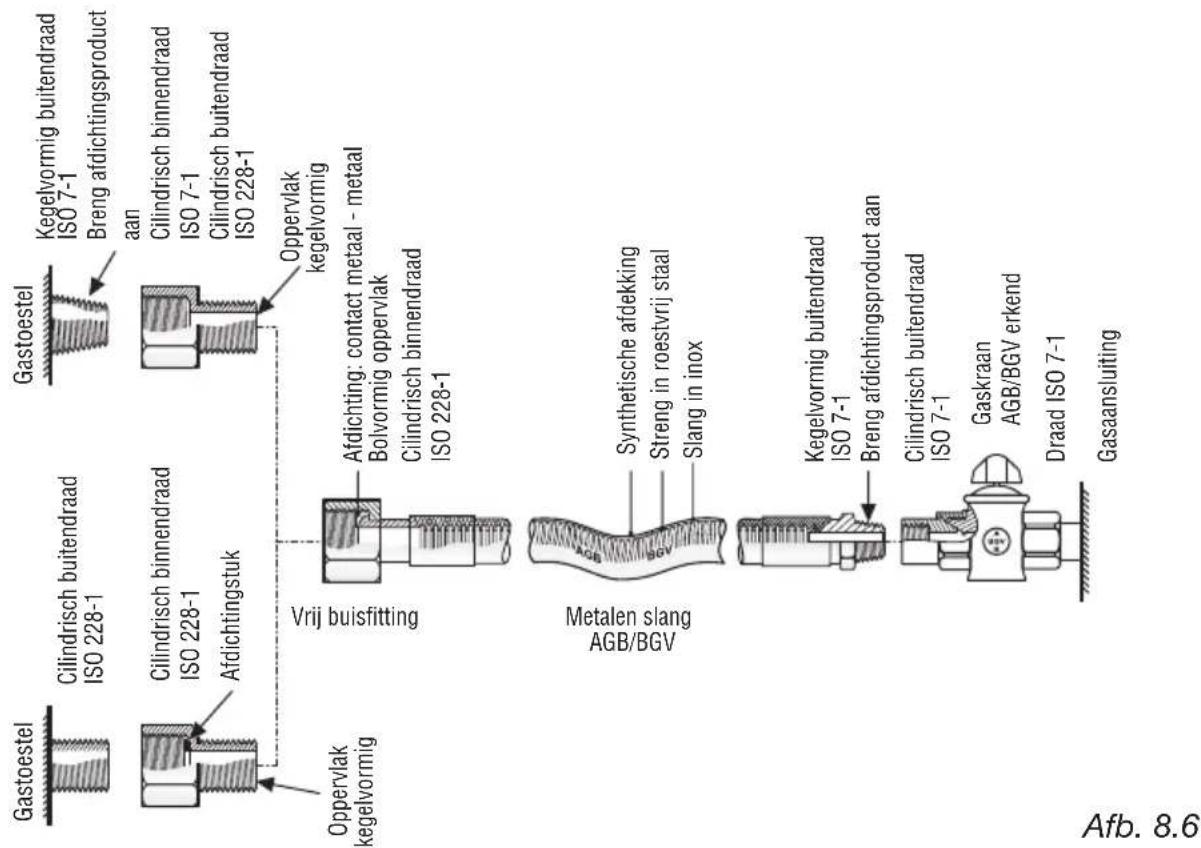

Metalen R_HT slang AGB/BGV erkend

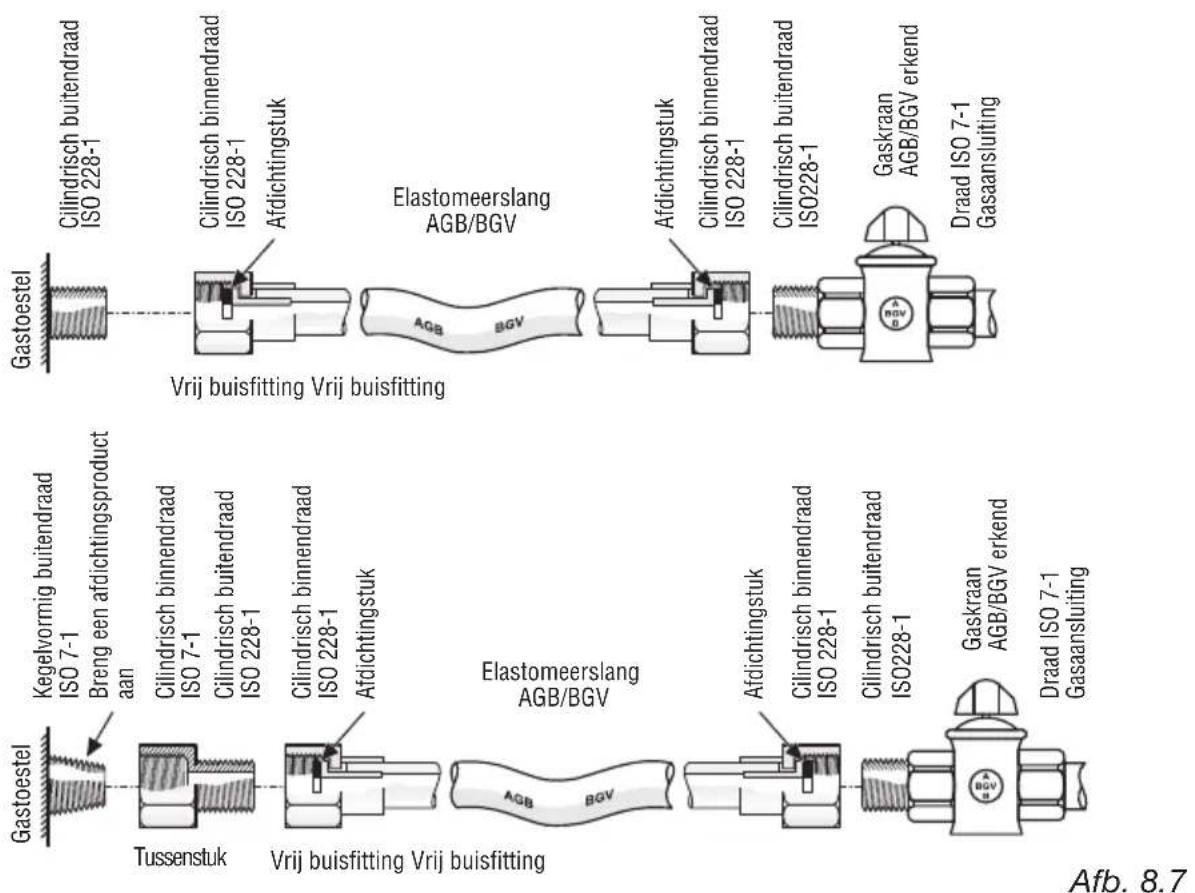

Nieuwe elastomeerslang AGB/BGV - twee aansluitingsmogelijkheden

Onderhoud van de gasbranders

VERVANGING SPROEIERS VAN DE BRANDERS

Als er geen spuitstukken zijn meegeleverd, dan zich deze te verkrijgen bij de Servicecentra.

Elk komfoor worden geleverd met een série spreoeiers voor de verschillende gassoorten.

De neue sproeiers要去en gekozen worden op grond van de "Tabel van de sproeiers".

De diameter van de sproeiers, uitgedrukt in honderdste millimeters, is aangegeven op de buitenkant.

Ga als volgt te werk om de sproeiers te verrangen:

• Verwijder de panroosters en de kapjes van de branders, trek de bedieningsknoppen en de eventueel aanwezige ontstekingsknop los en verwijder ook deze.

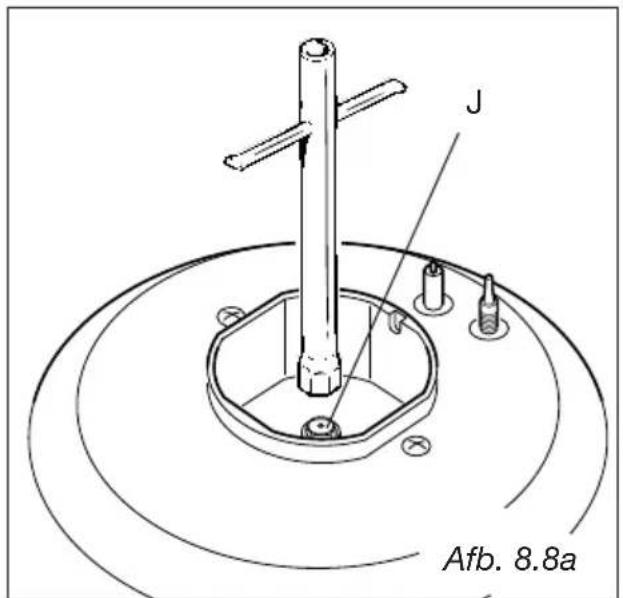

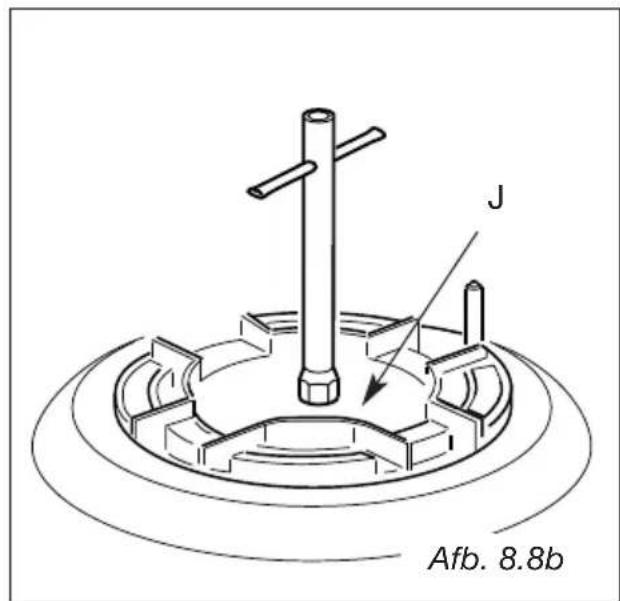

  Vervang m.b.v. een pijpsleutel de sproeiers "J" (Afb. 8.8a, 8.8b) door neue die geschikt voor het type gas dat gebruikt worden.

De branders zijn zodanig ontworpen dat er geen afstelling van de primaire lucht nodig is.

REGELING VAN DE KLEINSTAND VAN DE BRANDERS VAN DE KOOKTAFEL

Een correcte vlam bij kleinstand moet ongeveer 4 mm়.

Een bruusk overgaan van volstandaar Kleinstand mag nooit het doven van de vlam tot gevolg hebben.

De vlam worden als volgt geregeld:

• De brander aansteken.
• De kraan op kleinstand plaatsen.
• De knop wegnemen.

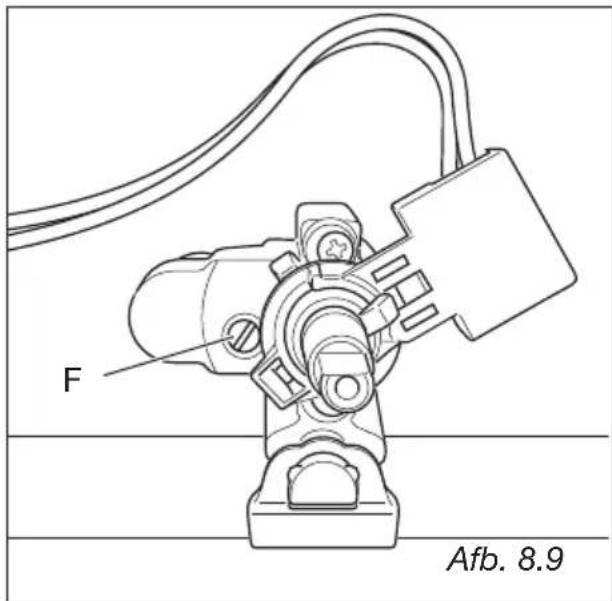

• Met behulp van eenkleine schroevendraaier de vijs (F) in de kraanstift draaien tot een correcte regeling uitgevoerd (Afb. 8.9).

Voor G30/G31 gas dient de vijs volledig ingeschroefd te worden.

GASKRANEN

Alleen gespecialiseerde vakmensen mogen de periodieke smering van de gaskranen uitvoeren.

BELANGRIJK

Voor alle operaties m.b.t. de installation, het onderhoud en de omschakeling van het toestel, moet men de originele stukken van de constructeur gebruiken.

De constructeur kan nicht aansprakelijk gesteld worden indien denen verzlichting Niet in acheit worden genomen.

LABEL VAN DE INSPUTERS -Cat: II2L 3B/P

			G30/G31 30/30 mbar	G25 25 mbar
BRANDERS	NOMINAAL DEBIET [kW]	VERMINDER DEBIET [kW]	Ø spitstuk [1/100 mm]	Ø spitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	50 72 (F1)
Halfsnelle (SR) 1,75 0,45	65 94 (Y)
Snelle brander (R) 3,00 0	75 85 121 (F2)
Driedubbele kroon (TR) 3	50 1,50 95 138	(F3)

LABEL VAN DE INSPUTERS -Cat: II2E+3+

			G30/G31 28-30/37 mbar	G20/G25 20/25 mbar
BRANDERS	NOMINAAL DEBIET [kW]	VERMINDER DEBIET [kW]	Ø spuitstuk [1/100 mm]	Ø spuitstuk [1/100 mm]
Hulpbrander (A) 1,00 0,30	50 72 (X)
Halfsnelle (SR) 1,75 0,45	65 97 (Z)
Snelle brander (R) 3,00 0	75 85	115 (Y)
Driedubbele kroon (TR) 3	50 1,50 95 135	(T)

Benodigde luchttoevoer voor de verbranding van gas (2m^3/h× kW)

BRANDERS	Benodigde luchttoevoer [m3/h]
Hulpbrander (A) 2,00
Halfsnelle (SR) 3,50
Snelle brander (R) 6,00
Driedubbele kroon (TC) 7,00

BELANGRIJK: De aansluiting op het elektriciteitsnet要去uitgevoerd worden door een bevoedvakman en voldoen aan de geldende voorschriften.

Een foute installmentie kan schade aan personen, dieren en zaken ten gevolge hebben waarvoorde fabrikant zich nicht aansprakelijk stelt.

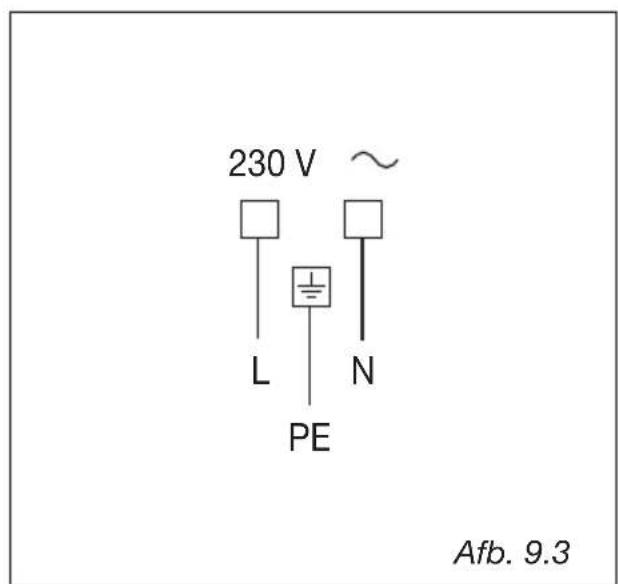

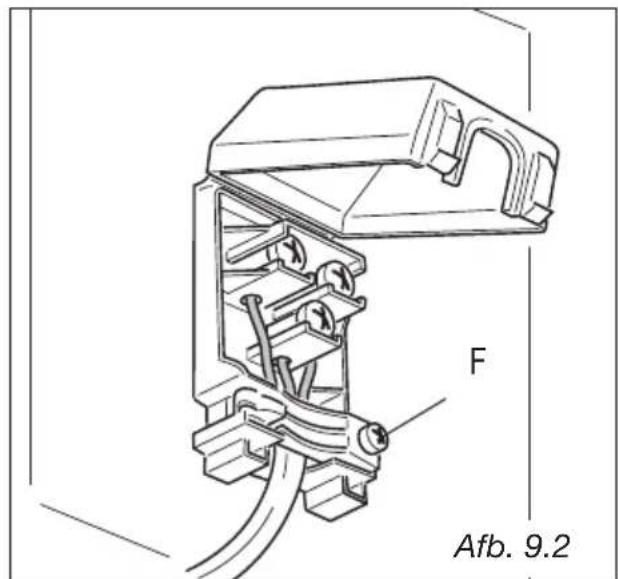

AANSLUITING OP HET ELEKTRICITEITSNET

• De aansluiting op het elektriciteitsnet要去 uitgevoerd worden door eenvakman en voldoen aan de geldendeveiligheidsvoorschriften;
• het apparaat要去 aangesloten worden op het elektriciteitsnet, nadat men eerst heeft vastgesteld dat de netspanning overeenstemt met de voedingsspanning die op het typeplaatje is vermeld en dat de elektrische voorziening de aansluitwaarde van het toestel kan dragen;
  In het geval dat het toestel zonder stekker is geleverd, moet er worden gezorgd voor een stekker die geschikt is voor het vermogen dat het toestel opneemt;
• het is möglichk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
• de voedingskabel mag nicht in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75^ komt;
• het toestel moet zo worden geinstalleerd dat het stopcontact of de lijnschakelaar.altijdbereikbaar zich.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekerdozen,ondat deze oververhitting en verbrandingen konnenverozaken.

Als de elektrische voorziening in uw woning aangepast要去 worden om het toestel te installereren of als de stekker Niet in het stopcontact past,That de nodige werkzaamheden dan verrachten dooreen bevoegt vakman.

Deze要去 bovendien controlleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

Trek altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

De aarding van het toestel is verplicht. De fabrikant wijst alle verantwoor-delijkheid af wanner schadeveroorzaakt worden door het Niet inacht nemen van deze voorwaarde.

AANSLUITING VAN DE ELEKTRISCHE VOEDINGSKABEL

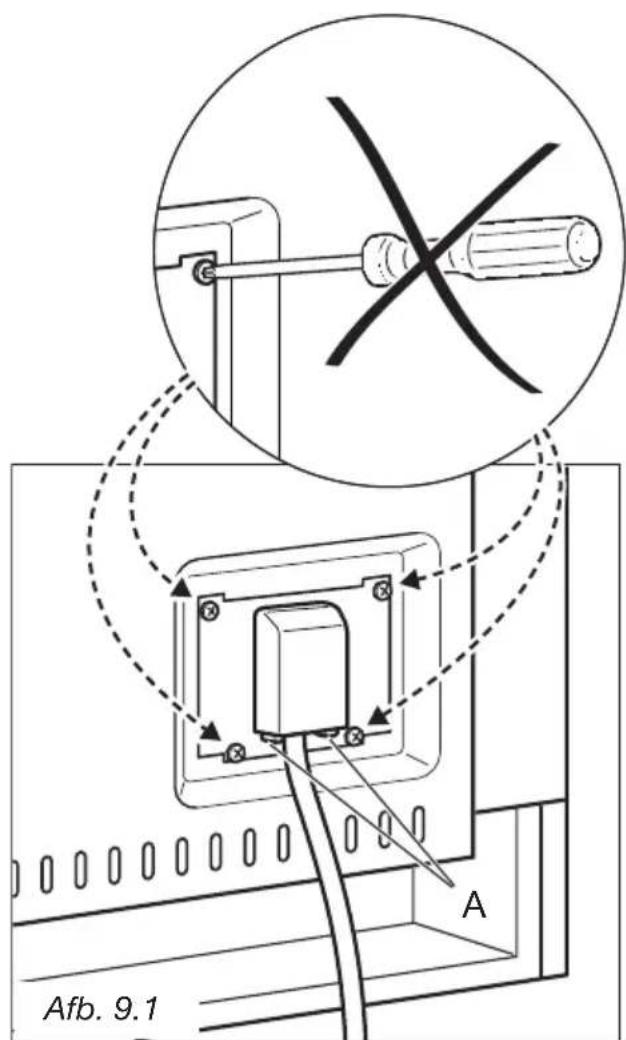

• Open het toegangsplaatje door de twee schroeven A los te draaien. (fig. 9.1).
• Ontbloot het klemmenbord door schroef F los te draaien. Draai de schroeven los.
• Steek de voedingskabel met aangepast lidje (zoals beschreiben in eht voglende hoofdstuk) in het klemmenbord.
• Verbind de fase- en aardingsdraden met het klemmenbord volgens het diagram in fig. 9.3.
  Trek aan de voedingskabel en blokkeer het met de klemschroef.
• Sluit het toegangsplaatje (controller of de twee schroeven goed+zijn vastgedraaid).

BELANGRIJK: Om de voedingskabel aan te sluiten, kan u de schroeven van het toegangsplaatje anschter het klemmenbord NIET LOSDRAAIEN.

LET OP: Indien de voedingskabel beschadigd is, mag deze uitsluitend verrangen worden door een vertegenwoordigde operator van de Servicedienst om eventuele risico's te vermijden.

DOORMETER VAN DE VOEDINGSDRAAD - TYPE HO5RR-F

230V· 3× 1,5mm （20

(^*) - Aansluiting door middel van een stekker in een stopkontakt.

Als de branders met moeite ontbranden vanwege de eigenschappen van het gas dat hetplaatselijke gasbedrijf levert, probeer het dan met de knop op de laagste stand.

Gebruik de hoogste stand om vloeistof snel aan de kook te brengen en de laagste stand voor het voorzichtig opwarmen van voedsel en om vloeistof aan de kook te honden.

Zet de bedieningsknop algid op een stand tussen de hoogste en de laagste stand, en nooit tussen de hoogste en de gesloten stand.

Voor het eerste gebruik is het raadzaam om de lege oven 30 minuten op stand te latent werken en verrolgens nogmaals 30 minutes op de maximumtemperatuur (thermostaatknop op 225^ ) in de standen en , om alle sporen van vet van de verwarmingselementen te verwijderen.

Maak de oven en zijn accessoires schoon met warm water en vloeibaar afwasmiddel.

De voorste oppervlakken in roestvrij staal (bedieningspaneel, ovendeur, te openen lade of ruimte) gebruikt in dit kookfornuis zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt. Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrijne componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEP WATER
GEBRUIKEN VOOR DE SCHOON
MAAK VAN DE OPPERVILAKKEN IN ROESTVRIJ STAAL.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich hetrecht voor om zonder verwittig ing en op gelijk welk ogenblik wijzigingen aan+zijn Produkten aan te brengen.

De beschrijvenen en aanduidingen vermeld in de gebruiks-en installmentevoorschriften zijn enkel van informatieve aard. De constructeur behoudt zich hetrecht voor om zonder verwittiging en op gelijk welk ogenblik wijzigingen aan+zijn Produkten aan te brengen.
