GEBRUIKSAANWIJZING F 135 Jøtul

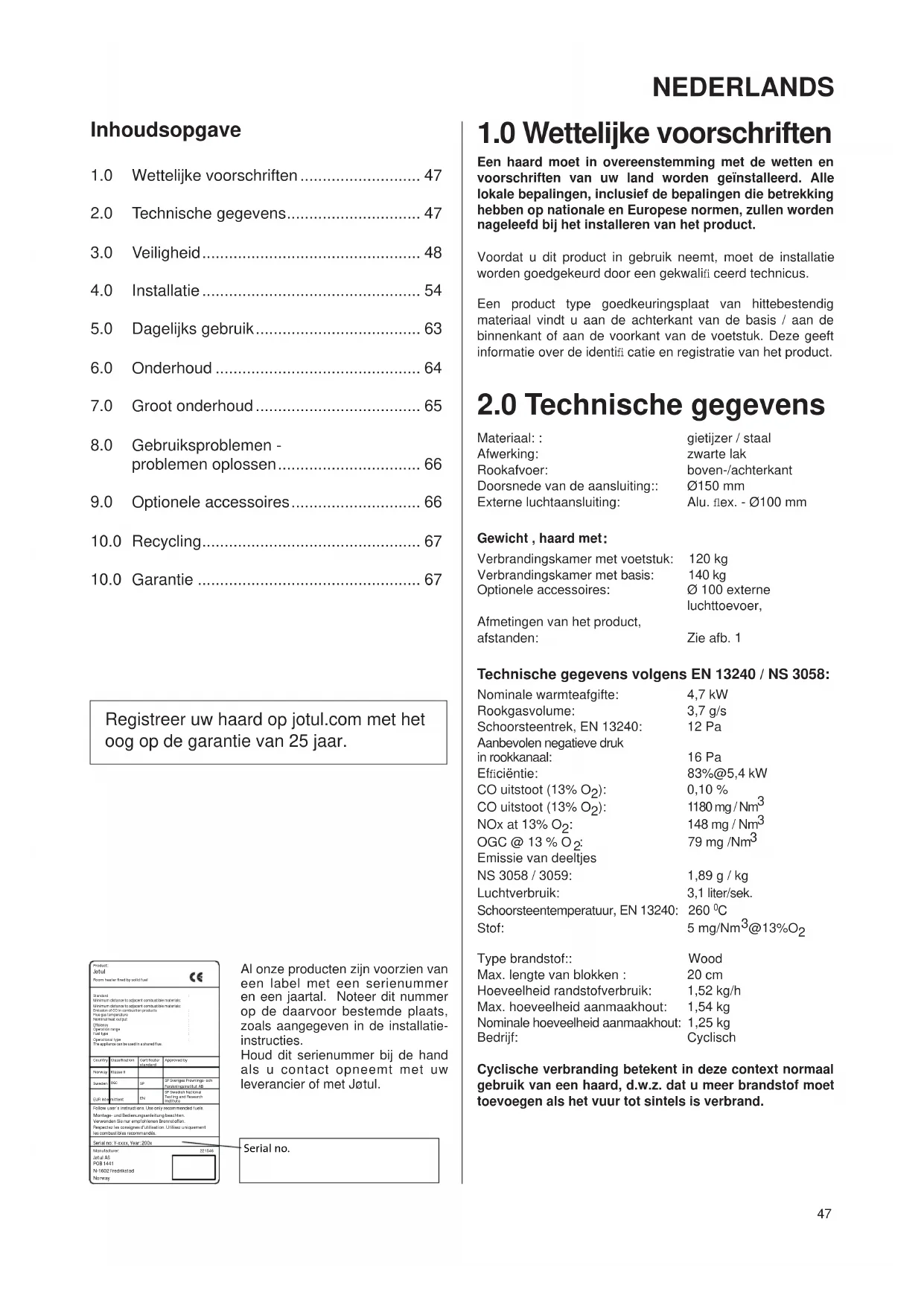

NL - Installatie- en montagehandleiding 47

NL - Registeer uw haard op jotul.com met het oog op de garantie van 25aar.

1.0 Wettelijkke voorschriften 47
2.0 Technische gegevens 47
3.0 Veiligheid 48
4.0 Installatie 54
5.0 Dagelijks gebruik 63
6.0 Onderhoud 64
7.0 Groot onderhoud 65
8.0 Gebruiksproblemen - problemen oplossen 66
9.0 Optionele accessoires 66
10.0 Recycling 67
10.0 Garantie 67

Registreer uw haard op jotul.com met het oog op de garantie van 25aar.

Al once producten zijn voorzien van een label met een serialnummer en een jaartal. Noteer dit nummer op de waarvoort bestemde plaats, zoals aangegeven in de installment-instructions.

Houd dit serienummer bij de hand als u contact opneemt met uw leverancier of met Jatul.

Serial no.

1.0 Wettelijk voorschriften

Een haard moet in overeenstemming met de wetten en voorschriften van uw land worden geinstalleer. Alle lokale bepalingen, inclusief de bepalingen die betrekking hebben op nationale en Europese normen, zullen worden nageleefd bij het installereren van het product.

Voordat u dit product in gebruik neemt, moet de installmentie worden goedgekeurd door een gekwalifi ceerd technicus.

Een product type goedkeuringsplaat van hittebestendig materiaal vindt u aan de achterkant van de basis / aan de binnenkant of aan de voorkant van de voetstuk. Deze geeft informatie over de identificatie en registraratie van het product.

Material: : gietijzer / staal

Afwerking: zwartelak

Rookafvoer: boven-/achterkant

Doorsnede van de aansluiting: 0150 mm

Externe luchttaansluiting: Alu. flex.-0100 mm

Gewicht, haard met:

Verbrandingskamer met voetstuk: 120 kg

Verbrandingskamer met basis: 140 kg

Optionele accessoires: 0100 externe

luchttoevoer,

Afmetingen van het product,

afstanden: Zie afb.1

Schoorsteentrek, EN 13240: 12 Pa

Aanbevolen negatieve druk

in rookkanaal: 16 Pa

Efficientie: 83%@

CO uitsfoot (13%) O2: 0,10 %

CO uiststoot (13% O_2) 1180 mg/Nm³

NOx at 13% O_2 148 mg / Nm³

OGC @ 13% _2 79 mg /Nm³

Emissie van deeltjes

Luchtverbruik: 3,1 liter/sek.

Schoorsteentemperatuur, EN 13240: 260^

Stof: 5mg / Nm^3 @13% O_2

Type brandstof: Wood

Max. lengte van blokken : 20 cm

Hoeveelheid randstofverbruik: 1,52 kg/h

Max. hoeveelheid aanmaakhout: 1,54 kg

Nominale hoeveelheid aanmaakhout: 1,25 kg

Bedrijf: Cyclisch

Cyclische verbranding betekent in deze context normala gebruik van een haard, d.w.z. dat u meer brandstof moet toevoegen als het vuur tot sintels is verbrand.

NEDERLANDS

3.0 Veiligheid

NB! Om zeker teijken van optimale prestaties en verilgheid, dienen de kachels van Jotul.altijd te worden geplaatst door een gekwalifi ceerde installmenter.

Aanpassingen aan het product door de distributeur, installerateur of consument+kunnen ertoe leiden dat het product en de beveiligingen Nietaar behoren functioneren.Hetzelfde geldt voor de installmentie van Niet door Jotul geleverde accessoires of optionele extra's.Dit kan ook het geval+zijn indien essentiele onderdelen voor het functioneren en de verilgheid van de haard gedemonteerd of verwijderd worden.

In al deze gevallen is de fabrikant Niet verantwoordelijk of aansprakelijk voor het product en hetrecht op reclamatie komt hierdoor te verrallen.

Notitie! Delen van de kachel, vooral aan de buitenkant worden heetijdens het gebruik. Wees voorzichtigheid!

3.1 Maatregelen op het gebied van brandpreventie

Elk gebruik van de haard brengt een zeker risico met zich mee.
Neem waarom de volgende instructies nauwkeurig in acht:

• De minimale veiligheidsafstandenijdens het gebruik van de haard+zijn weergegeven in afb.1.
• Zorg ervoor dat er geen meubels of andere brandbare materialen te zich bij de haard staan. Brandbare materialen mogen nooit binnen 900mm afstand van de haard geplaatst worden.
• Laat het vuur vanzelf uitgaan. Blus het vuur nooit met water.
• De haard wordenijdens gelebruik warm en kan bij aanraking brandwonden veroorzaken.
• Verwijder de as Niet voordat de haard koud is. De as kan smeulende resten bevatten en moet waarom in een onbrandbare bak worden bewaard.
• De as moet maar buiten worden afgevoerd of worden weggegooid op een plek waar geen brandgevaar bestaat.

Bij brand in de schoorsteen

• Sluit alle luiken en ventilatieopeningen.
  Houd de deur van de vlamkast gesloten.
• Controller of er rook is op zolder en in de kelder.
• Bel de brandweer.
• Voordat u de haard opniew in gebruik neemt na een brand,要去en deskundige de haard en de schoorsteen controlleren om na te gaan of deze goed werkt.

3.2 Vloer

Fundament

Het fondament moet op de haard berekend zich. Zie «2.0 Technische gegevens» voor het gewicht van de haard. Het worden aanbevolen om een vloer die Niet aan het fondament bevestigd is, een zogenaamde zwevende vloer, bij de installmentatie te verwijderen

Brandbare vloeren voor de haard moeten voldoen aan het volgende:

De voorplaat moet in overeenstemming zijn met de nationale wetten en voorschriften.

Neem contact op met de afdeling Bouwtoezicht van uw gemeente voor informatatie over beperkingen en installmenteisen.

Nottie! De ruimte onder de verbrandingskamer van de Jotul F 134 / Jotul F 135 (product met een basis) kan nicht worden gebruikt voor houtopslag of voor een ander brandbaar materiaal.

3.3 Muren

De afstand tot de muur van brandbaar materiaal- zie aflb. 1a en 1c.

De afstand tot brandmuur: - zie Afb. 1b en 1d.

De haard mag worden gebruikt met een nicht-geïsoleerde kachelpijp op voorwaarde dat de afstanden:tussen de haard en de muren van brandbare materialien overeenkomen met de gegevensuit Afb. 1c en 1d.

Zorg ervoor dat er geen meubels of andere brandbare materialen te zich bij de haard staan. Brandbare materialen mogen nooit binnen 900mm afstand van de haard geplaatst worden.

Let op! Zorg ervoor dat meubilair en andere huishoudartikelen nicht zo dicht bij de kachel staan dat ze können uittdrogen.

Jotul F 134 (met basis en zonder zijglas)

(1) - Centrum kachelpijp
(2) - Centrum externe luchtansluiting

*** De minimale afstanden tot brandbare muur gelden voor een semi-geisoleerde schoorsteen of afgeschermde kachelpijp
900189-P00

Minimale afmetingen voor de vloerplaat

X/Y in overeenstemming met nationale wet- en regelgeving

• Externe luchtaansluiting

** Minimale afstand tot meubilair/ brandbare materialen

*** Do minimale afstendon tet brandhare muur golden w

Jotul F 134 / F 136 - minimale afstand tot brandmuur

Geinteggreerd

Jotul F 135 (met basis en zijglas)

Jotul F 137 (met voetstuk en zijglas)

(1) - Centrum kachelpijp
(2) - Centrum externe luchtansluiting

900196-P00
*** De minimale afstanden tot brandbare muur gelden voor een semi-geisoleerde schoorsteen of afgeschermde kachelpijp

Minimale afmetingen voor de vloerplaat

X/Y in overeenstemming met nationale wet- en regelgeving

• Externe luchtaansluiting

** Minimale afstand tot meubilair/ brandbare materialen

*** De minimale afstanden tot brandbare muur gelden v.

Jotul F 135/F 137-minimale afstand tot brandmuur

Geintegreerd

External

900196-P00

• Externe luchtansluiting

Toevoer van frisse lucht

De lucht die gebruikt worden voor verbranding in een goed geïsoleerd hij moet worden ververst. Dit is met name van belang voor huizen met mechanische ventilatie. Deze luchtverversing kan op een aantal manieren worden bereikt. Het belangrijkste is dat er lucht worden aangevoerd waar de ruimte waar de kachel geplaatst is. Plaats de klep in de buitenmuur zo zich mogelijk bij de kachel en zorg ervoor dat deze gesloten kan worden als de kachel Niet gebruikt worden.

Volg de nationale en lokale bouwvoorschriften voor het aansluiten van de toevoer van frisse lucht.

Zorg dat de ventilatieopengingen in de ruimte waar de haard zich bevindt, Niet+zijn geblokkeerd

Gesloten verbrandingssysteme

Gebruik het gesloten verbrandingsysteme van de kachel als u in een recent gebouwde, luchtdichte woning woont. Sluit de externe verbrandingslucht aan via een ventilatiepijp door de muur of de vloer.

Luchttoevoer

De hoeveelheid verbrandingslucht voor Jotul-producten is ongeveer 20-40 m³/h. De externe luchtansluiting kan direct op de Jotul F 130 worden aangesloten door middel van:

• de bodem

• door een f1 exibele toevoerslang van buitenaf/schoorsteen (alleen als de schoorsteen een eigén kanaal heeft voor externe lucht) op de externe luchtaansluiting van het product.

Afb. 2A, via een buitenmuur

Figur 2B, via de vloer en grondplaat

Figur 2C, via de vloer en kelder

Figur 2D, indirect via een buitenmuur

NEDERLANDS

4.0 Installatie

NB: Controller voordat u met de installmentie begint of de haard onbeschadigd is.

NB: Het product is zwaar! Zorg voor hulp bij hetplaatsen en installereren.

Let op! Zorg ervoor dat meubilair en andere huishoudartikelen nicht zo davon bij de kachel staan dat ze können uittdrogen.

NB: Lees de installation- en bedieningsinstrumenties aandachtig door voordat u de haardplaatst!

4.1 Voorafgaand aan de installment

• Wonneer het product wordt uitgepakt, neem de aslade en de inhoud ervan, het vuur rooster, branden platen, schotten, uitlaat defi cctor en de afdekplaat voor de externe luchttoevoer uit de kachel, voordat de kachel voor de eerste gezebuikt worden.

4.1 Voorbereidingen - Jøtul F 134 / F 135 met basis

Afb. 3

1. Verwijder de vier transportschroeven (A) waarmee de kachel is vastgezet op de houten pallet.
2. Laat de kachel op de transportpallet staan.
3. Verwijder de handschoenen uit de aslade.
4. Verwijder de keerplaat, de binnenste bodemplaat en de zak met schroeven uit de verbrandingskamer.
5. Controller of de bedieningshendels (B) makkelijk bewegen.

Afb. 4

1. Monteer de hoogtestelschroeven (A) met plastic doppen (B), die in de zak met schroeven zitten. Let op! Indien u de glazen vloerplaat gebruikt, moet de kachel ongeveer 8 mm van de vloer worden opgetild, zodat de vloerplaat onder de voorkant van het basis kan worden geschoven.
2. Til de kachel van de pallet.
3. Zet de kachel voorlopig neer en stel de horizontale positie af met behulp van de vier hoogtestelschroeven.
4. Teken de positie op de muur af als er gebruik worden gemaakt van een achechteruitlaat voor de kachelijp en/of de externe luchttoevoer. Let op! Houd rekening met de hoogte van de vloerplaat.

External luchtansluiting door dechteruitlaat

Afb. 5

1. Als in de externe luchttoevoer moet worden voorzien door een f exibele slang (0 100 mm) aan te sluiten op de externe luchtansluiting onder de verbrandingskamer,要去 eerst de verwijderbare afdekplaat (A) losslaan.

Afb. 7

3. Plaats de meegeleverde planta (A) om de externe luchtslang te verbergen

Afb.6

2. Zie voor het bevestigen van de slang (Ø 100 mm) voor de buitenlucht (A) (optionele fitting - articelnr. 51012164) de handleiding bij de externe luchtset. Sluit de slang met een slangklem (C) aan op de externe luchtaansluiting (B). Laat de isolatie ca. 100 mm onder de verbrandingskamer eindigen.

External luchtansluiting via de basis

Afb. 8

4. Tik de bodemafdekking (A) er met een hamer UIT.
5. Plaats de kachel op+zijn beoogde plek.Zie afb.1 voor de juiste plaatsing met het oog op veilige afstanden.

NEDERLANDS

Afb.9

6. Zie voor het bevestigen van de slang (0 100 mm) voor de buitenlucht (A) (optionele fitting - articelnr. 51012164) de handleiding bij de externe luchtset. Sluit de slang met een slangklem (C) aan op de externe luchtaansluiting (B). Laat de isolatie ca. 100 mm onder de verbrandingskamer eindigen.

Afb. 10

7. Plaats de meegeleverde planta (A) om de externe luchtslang te verbergen.

4.2 Voorbereidingen voor Jootul F 136 / F 137 met voetstuk

Afb. 11

1. Till de Voorafdekking (A) op het voetstuk omhoog en waar voren en leg deze opzij.
2. Draai de transportschroef (B) los en verwijder deze.
3. Plaats de Voorafdekking (A) terug.
4. Til de kachel van de pallet.

Afb. 12

1. Draai de meegeleverde hoogtestelschroeven (A) met plastic doppen (B), die in de zak met schroeven zitten, aan. Let op! Indien u de glazen vloerplaat gebruikt, moet de kachel ongeveer 8 mm van de vloer worden opgetild, zodat de vloerplaat onder de voorkant van het voetstuk kan worden geschoven.

External luchtaansluiting door dechteruitlaat in het voetstuk

Afb. 13

1. Tik de achterafdekking (A) in het voetstuk er met een hamer uit.
2. Plaats de kachel op+zijn beoogde plek.Zie afb.1 voor de juiste plaatsing met het oog op veilige afstanden.

Afb. 14

1. Verwijder de afdekking (A) aan de voorkant van het voetstuk door deze omhoog enaar voren te tillen. Leg hem opzij.

NEDERLANDS

Afb. 15

2. Zie voor het bevestigen van de slang (Ø 100 mm) voor de buitenlucht (A) (optionele fitting - articelnr. 51012164) de handleiding bij de externe luchtset. Sluit de slang met een slangklem (C) aan op de externe luchtaansluiting (B). Laat de isolatie ca. 100 mm onder de verbrandingskamer eindigen.
3. Zet de Voorafdekking terug op het voetstuk.

External luchtansluiting via de basis van het voetstuk

Afb. 16

1. Verwijder de afdekking (A) aan de voorkant van het voetstuk door deze omhoog en maar voren te tillen. Leg hem opzij (zie aflb. 14).
2. Zie voor het bevestigen van de slang (Ø 100 mm) voor de buitenlucht (A) (optionele fitting - artikelnr. 51012164) de handleiding bij de externe luchtset. Sluit de slang met een slangklem (C) aan op de externe luchtaansluiting (B). Laat de isolatie ca. 100 mm onder de verbrandingskamer eindigen.
3. Zet de Voorafdekking terug op het voetstuk.

4.3 Schoorsteen en kachelpijp

• De haard mag uitsluitend worden aangesloten op een schoorsteen en kachelpijp die zichn goedgekeurd voor haarden op vaste brandstof met rookgasttemperaturen zoals gespecifieerd in «2.0 Technische gegevens».
• De doorsnede van de schoorsteen moet geschikt zich voor een haard. Zie «2.0 Technische gegevens» om de juiste doorsnede van de schoorsteen te berekenen.
• De schoorsteen要去 worden aangesloten in overeenstemming met de installment-instructies van de schoorsteenleverancier.

• Voordat u een opening in de schoorsteen maakt, moet het product als proof worden gemonteerd om de juiste positie van de haard en het gat in de schoorsteen te konnen markeren. Zie afb. 1. voor de minimale afmetingen.
  Zorg ervoor dat de kachelpijp omhoog wijst in de richting van de schoorsteen.
  Zorg ervoor dat er naast dechteruitlaat en de uitlaat bovenin kan worden geleveed. Indien nodig moet u een kachelpijp met een veegluik gebruiken.

• Let op: het is zeer belangrijk dat de aansluitingen enigszins fi exibel zich. Zo voorkomt u datkleine verplaatsingenijdens de installmentatie tot verworming of barsten leiden.

• Zie «2.0 Technische gegevens» voor de aanbevolen schoorstentrek. Voor afmetingen van de kachelpijp met de relevante doorsnede, zich “2.0 Technische gegevens”.

NB! De minimaal aanbevolen schoorsteenlengte is 3,5m gemeten vanaf de ingang van de kachelijp. Als de trek te sterk is, kan een demper worden geinstalleerd om de trek te verminderen.

Werkingijdens verschillende weeromstandigheden

De invloed van de wind op de schoorsteen kan een große invloed heb ben op hoe de kachel onder verschillende windinvloeden reageert en het kan waaromoodzakelijk+zijn om de luchttoevoer in te stellen om een goede verbranding te krijgen. Het kan een goed idee zichon om een klep in het rookkanaal te monteren om op die manier de schoorsteentrek onder wisselende windinvloeden te kunnen regelen. Mist en nevel kunnen ook een große invloed op de schoorsteentrek hebben en het kan waaromoodzakelijk zichon andere instelleningen van de verbrandingslucht te gebruiken om een goede verbranding te bereiken.

Stoken in het voorjaar en najaar

Tijdens de overgangsperiode in het voorjaar of najaar is er\ minder behoefte aan warmte en raden wij aan om enkele\ top-downver branding toe te passen, met misschien een\ keer opstoken omervoortzorgen dat de bekleding van de\ verbrandingskamer goed schoon brandt.

De werking van de schoorsteen

De schoorsteen is de motor van de kachel en beslissend voor de werkking van de kachel. De trek van de schoorsteen geeft een onderdruk in de kachel. Deze onderdruk verwijdert de rook uit de kachel en zuijt lucht door de verbrandingsluchtklep maar deplaats waar het verbrandingsproces plaatsvindt. De verbrandingslucht worden ook gebruikt als een „ruitspoeling" die de ruit vrij houdt van roet.

De schoorsteentrek worden gevormd bij het temperatuuverschil in de schoorsteen en buiten de schoorsteen. Hoe hoger het temperatuuverschil, des te better de trek. Het is waarom belangrijk dat de schoorsteen een.werkingstemperatuur bereikt, voordat men de de klepinstellenen afstelt om de verbranding in te kachel te beperken (een gemetselde schoorsteen heeft meerijd nodig om warm te worden dan een stalen schoorsteen). Op階段 waarop vanwege het wee en de wind een slechte trek in de schoorsteen is, is het extra belangrijk om de werkingstemperatuur zo snel möglich te bereiken. Het gaat erom om zo snel möglich vlammen te krijgen. Hak het hout extra fijn, gebruik een extra aanmaakblok, etc.

Na een langere stilstandperiode is het belangrijk om te controlleren of er blokkeringen in de schoorsteenbuis zijn.

Er is een möglichkheid om meerde aggregaten opdezelfdescho orsteen aan te sluiten. Er moetECHTER eerst wordengekeken wat hiervoor de geldende regels+zijn.

Zelfs een goede schoorsteen kan slecht fungeren wanner hij verke erd gebruikt worden. Daarentegen kan een slechte schoorsteen goed fungeren wanner hij goed gebruikt worden.

4.4 Een kachelpijp met een bovensuitlaat verbinden

Het product wordt door de fabriek geleverd met een rookuitlaat als bovenuiitlaat.

Afb. 17
1. Verwijder de afdekking (A) van de rookuitlaat.

Afb. 18

2. Plaats de pakking (B) op de rand van de kachelpijp (A).
3. Leid de kachelijn door de bovenplaat en plaats deze in de bovenste rookuitlaat.

NEDERLANDS

4.5 Een kachelpijp met een awhiletlaat verbinden

Het product wordt door de fabriek geleverd met een rookuitlaat als bovenuiitlaat. Als u een achteruiitlaat wilt, gaat u als volgt te werk:

Afb. 19

1. Verwijder de vier schroeven (A).

Afb. 21

3. Tik de afdekking (A) er met een hamer UIT.

Afb. 20

2. Haak dechterplaat (B) los.

Afb. 22

4. Til de binnenste achechterplaat (A) eruit.
5. Knip cervolgens de afdekking uit op de vier aangegeven punten (B).

Afb. 23

6. Snijd de meegeleverde pakking (A) in drie stukken om ze af te passen op de uitsteeksels. Plaats de pakkingen op de uiteinden van de drie uitsteeksels op de bovenafdekking (B).

Afb. 24

7. Til de bovenafdekking (A) en de bovenplaat (B) weg en leg ze opzij.
8. Draai de schroeven in de afdekking van de achterste rookuitlaat (C) los en verwijder de afdekking.
9. Draai de rookuitlaat (D) los.

Afb. 25

10. Bevestig de rookuitlaat (A) aan dechteruitlaat en schroef hem metdezelfde schroeven (B) vast als waarmee hij erder was bevestigd.
11. Bevestig de afdekking van de rookuitlaat (C) aan de bovenuitlaat en schroef hem metdezelfde schroeven (D) vast als waarmee hij erder was bevestigd.

Afb.26

12. Plaats de binnenste (A) en de buitenste achechterplaten (B) op de verbrandingskamer en schroef ze metdezelfde vier schroeven vast als waarmee ze eerder waren bevestigd.
13. Plaats de bovenplaat (C) en de bovenafdekking (D).
14. Fit the top plate (C) and top cover (D).

NEDERLANDS

Afb.27

15. Plaats de pakking (B) op de rand van de kachelpijp (A).
16. Breng de kachelpijp aan in de achteruitlaat.

4.6 Prestatiecontrole

Als het product is gemonteerd,要去 u.altijd de bedieningshendels controlen. Deze要去en makkelijk bewegen en goed werken.

Afb. 28

The Jcotul F 130 is voorzien van de volgende bedieningsopties:

Ontstekingsopening (A)

Druk waar links: Maximum

Druk waar rechts: Minimum

Luchtopening (B)

Stapelhoogte (C) voor hout (de gatenlogen Niet worden bedekt).

4.7 Gebruiken

• Druk de schuif helemaalaar links (afb.28).Open deluchtschuif (afb.28) aan rechts. (Gebruik een handschoen, bijvoorbeeld als het handvat heet worden).

Afb. 29

• Plaatstweeblokken opdebodemvandeverbrandingskamer en stapel het aanmaakhout hier inlagen op.
• Plaats tenslotte een middelgroot blok op deze stapel.
• Plaats 2 of 3 briketten of aanmaakblokken onder de bovenste laag aanmaakhout en stek het vuur aan. NB: De maximale hoogte van de stapel hout要去 net onder de horizontale gaten blijven. De gaten mogen Niet worden bedekt.
• Sluit de ontstekingsopening (Fig. 28 A) als het hout goed brandt.
• Daarna kunt u de verbranding reguleren en met behulp van de luchtopening voor meer of minder warmte zorgen (Fig. 28 B).
• Controller of de naverbranding (secundaire verbranding) goed op gang kommt. Dat is het geval als er gele, iikkerende vlammen voor de gaten onder het schot op gang komen.
• Als de luchtstroom normal is, kurz u de deur sluiten en zal het vuur automatisch branden.
• Sluit de kacheldeur. De kacheldeur要去 het stoken altijd zichen.

Houtblokken toevoegen

Stook de kachel regelmatig op, maar gebruik alleenkleine hoeveelheden brandstof tegelijk. Als de kachel te vol is, kan de hitte voor extreme druk in de schoorsteen zorgen. Voeg algtd met mate brandstof bij. Vermijd smeulend vuur waar dit het meest verruilend is. Het vuur is het Beste als het goed brandt en de rook uit de schoorsteen nauwelijks zichtaar is.

Gevaar van oververhitting

De haard mag nooit zo gebruikt worden dat er oververhitting ontstaat.

Oververhitting treedt op als de haard te veel brandstof bevaten/of de luchtopening te ver openstaat zDat er te veel ditte wordt ontwikkeld. Een duidelijk teken van oververhitting is dat er onderdelen van de haard rood gloeien. Als dat gebeurt, moet u de luchtopening direct verkleinen.

Vraag om professioneel advies als u vermoedt dat er geen goede trek in de schoorsteen zit (te veel of te weinig trek). Voor meer informatie, die «4.0 Installatie» (Schoorsteen en kachelpijp).

As verwijderen

De Jotul F 130 heeft een aslade waarme het eenvoudig is om as te verwijderen.

• Verwijder de as Niet voordat de haard koud is.
• Schraap het as over het rooster op de bodem, zodat het as in de aslade valt. Gebruik een handschoen of iets dergelijks om uw hand te beschemmen. Pak de hendel van de aslade vast en haal de aslade eruit. Zorg ervoor dat de aslade nooit zo vol is dat er geen as meer door het rooster in de aslade kan vallen.
  Zorg ervoor dat u de aslade goed aandrukt voordat u de deur sluit.

5.0 Dagelijks gebruik

Geur bij eerste gebruik van de haard

Als de haard voor de eerste keer worden gebruikt, kan irriterend gas vrijkomen dat onaangenaam kan ruiken. Dit gebeurt,ondat de verf opdroegt. Het gas is Niet giftig, maar toch is het better om de ruimte goed te ventileren. Stook het vuur flink op totdat alle sporen van gas zich verdwenen en geen rook of geurenmeer zich waar te nemen.

Brandadvies

NB: Blokken hout die buiten of in een koude ruimte zijn opgeslagen moeten 24 uur voor gebruik maar binnen worden gehaal zoat ze op kamertemporatuur+kennen.

Er zijn verschillende manieren waarop in de kachel gestoookt kan worden, maar het is belangrijk dat u alttijd voorzichtig bent met het materiaal dat u in de kachel stocht. Zie het hoofdstuk "Houtkwaliteit".

Verbranden met een slechte luchttoevoer kan leiden tot onvoldoende verbranding, een geringere energia-effi cientre en een grotere uitsoot van deeltejes, roet en andere verbindingen die schadelijk zijn voor de gezondheid en het milieu.

Houtkwaliteit

Met kwaliteitshout bedoelen we de meest bekende soorten hout zoals berk, spar en den.

De blokken要去en goed worden gedroogd zodat er nicht meer dan 20% vocht in zit.

Om dit te bereiken moet het hout aan het einde van de winter worden gezakt. De blokken要去en worden gekloofd en dusdanig worden gestapeld dat er voldoende ventilatie is. De houtstapel要去en worden afgedekt om de blokken gegen regen te beschermen. De blokken要去en begin herfst waar binnen worden gehaald en worden gestapeld/opgeslagen voor gebruik in de komende winter.

Let er goed op dat u de volgende materialen nooit als brandstof voor uw haard gebruikt:

Huishoudelijk afval, plastic tassen, enz.
- Geverfd of geimpregneerd hout (dat is uiterst gifting).
- Gelamineerde houten planken.
Drijfhout

Deze können schade toebrengen aan het product en+zijn ook verwuilend.

NB: Gebruik nooit benzine, paraffi ne, methylalcohol of

NEDERLANDS

dergelijke vloeistoffen om het vuur aan te steken. Dit kan leiden tot ernstig persoonlijk letsel en schade aan het product.

Brandstofverbruik

De Jotul F 130 heeft door+zijn efficientre een nominale capacititeit van 4,7kW . Benodigde hoeveelheid hout voor nominale warmteafgithe: ongeveer 1,25 kg per uur. Een andere belangrijke factor voor het brandstofverbruik is dat het brandhout het juiste formaat heeft. Het brandhout要去 het volgende formaat hebben:

Aanmaakhout:

Lengte: Max. 20 cm

Diameter: 2-4 cm

Hoeveelheid per vuur: 6-8 stuks

Brandhout (gehakte blokken):

Diameter: Ongeveer 8 cm

Intervallen voor het

aanvullen van het hout: Ongeveer iedere 45 minuten

Grootte van het vuur: 1,25 kg (nominaal vermogen)

Hoeveelheid per lading: 2 stuks

Het nominale vermogen wordenbereiktals deontstekingsopening ongeveer 30% is geopend (afb. 27 A), Het max. vermogen wordenbereikt als de luchtopening ongeveer 100% is geopend.

6.0 Onderhoud

6.1 Glas reinigen

De haard is uitgerust met een ventilatieopening voor het glas. Lucht worden aangezogen door de luchttoevoer boven de haard en stroomt langus de binnenkant van het glas maar beneden.

Toch zal zich alkijd wel roet op het glas ophopen. De hoveeelheid is afhankelijk van de luchtstroom terplaatse en de stand van de ventilatieopening. De roetlaag worden gewoonlijk grotendeels wegbebrand wanner de ventilatieopening helemaal open staat en de haard fink brandt.

Goed advies! Maak voor een gewone schoonmaakbeurt een papieren handdoek nat met warm water en voeg er wat as UIT de stookplaats aan toe. Wrijf met het papier over het glas en neem het glas daarna af met schoon water. Laat het glas goed drogen. Wanner het glas grondig moet worden gereinigd, adviseren wij om glasreiniger te gebruiken (volg de gebruiksaanwijzing op de verpakking).

6.2 Schoonmaken en verwijderen van roet

Tijdens gelebruik kan zich roet afzetten op de binnenwanden van de haard. Roet werkst isolerend en kan daardoor de warmteafgiftinge van de haard verminderen. Als er zich te veel roet ophoopt,(Intt met een roetverwijderaar eenvoudig verwijderen.

Als u wilt voorkomen dat zich roet of een teerlaag ophoopt in de haard, moet u regelmatig fl ink stoken om de gezvormde laag te verwijderen. Een Jaarlijkse schoonmaakbeurt van de binnenkant is nodig voor een optimale warmteafgifte van uw product. Het is verstandig dit gelijkrijkig te doen met het schoonmaken van de schoorsteen en de kachelpijp.

6.3 Kachelpijpen vegen tot aan de schoorsteen

Kachelpijpen moeten worden geveegd via een veegluik voor de kachelpijp of via de deuropening.

Eerst要去en van de schotten worden verwijderd om dit te kurendoen.

6.4 Inspectie van de haard

Jotul raadt u aan om na het reinigen/vegen zich een grondige inspectie van de haard uit te voeren. Controller alle zichbare oppervlakken op scheuren. Controller ook of alle verbindingsstukken goed+zijn afgesloten en of de pakkingen zich in de juiste positie bevinden. Een pakking die tekenen van slijtage of verrorming vertoont, moet worden verwangen.

Maak de groeven van de pakking grondig schoon, breng keramische lijm aan (verkrijgbaar bij uw lokale Jotul-dealer) en druk de pakking stevig aan. De lijm heeft een korte droogtijd.

6.5 De buitenkant onderhoden

Bij gelakte producten kan er na een paar jaar verkleuring optreden. Voordat u een neue laag verf aanbrengt, moet u het oppervlak reinigen en alle losse deeltjes wegvegen.

Geemailleerde haarden moet u alleen met een schone, droge doek afnemen. Gebruik geen water en zeep. Eventuele vlekken kunt u met een vloeijaar reinigingsmiddel verwijderen (zoals een ovenreiniger).

Belangrijk: Plaats nooit iets op de bovenplaat van de kachel.
Dit kan schade tot gevolg hebben bij de@emaille of verf.

7.0 Groot onderhoud

Waarschuwing! Er@mogen geen wijzigingen aan het product worden uitgevoerd die Niet door ons+zijn goedgekeurd!

Gebruik uitsluitend originele reserveonderdelen!

7.1 Onderhoud/onderdelen verrangen in de verbrandingskamer

NB: Wees uiterst voorzichtig met het gereedschap! De vermiculietplaten können beschadigd raken als u ze ruw behandelt.

Afb. 30

1. Keerplaat: Til de achterrand van de keerplaat (A) omhoog en omlaag en draai deze UIT de verbrandingskamer.
2. Til het asrooster (C) op en verwijder dituit de verbrandingskamer.
3. Verwijder de zijbrandplaat (platen) (D).
4. Verwijder de zijbrandplaat (platen) (E) (de lange zijbrandplaten zijn voor modellen zonder zijruten, verwijl de korte bestemd�in voor modellen met zijruten).
5. Verwijder dechterste brandplaat (B).

7.2 Glas en pakking in de deur verwangen

Afb. 31

1. Verwijder de vier schroeven (A) waarmee de beugels (B) aan de deur zich bevestigd.
2. Verwijder de beugels.

Afb. 32

1. Til voorzichtig de glazen deur (A) eruit.

NEDERLANDS

Afb. 33

1. Verwijder de pakkingen (A) van de deur. Maak de groef van pakking grondig schoon en lijm weitere pakkingen vast.
2. Zet het deurglas (afb. 32) en de beugels (afb. 31) terug nadat alle beschadigde pakkingen zijn verrangen.

8.0 Optionele extra's

8.1 Externe luchtansluiting

0 100mm - Cat. nr. 51012164

9.0 Gebruiksproblemen - problemen oplossen

Slechte trek

Controleer de lenghte van de schoorsteen en of hij voldoet aan de geldende wetten en voerschriften.

Zorg ervoor dat de minimale afmetingen van de schoorsteen overeenkomen met de beschrijving in «2.0 Technische gegevens».

Controleer of de afvoer van gassen nicht worden belemmerd, zoals bijvoorbeeld door takken of bomen, enzovoort.

Als u vermoedt dat de schoorsteen overmatig of onvoldoende trekt, neemt u contact op met een deskundige die maatregelen kan nemen.

Het vuur gaat na enigeijd uit

• Controller of het brandhout droog genoeg is.
• Controller of er onderdruk is in de woning, sluit mechanische ventilationsystemen en open een raam zich bij de haard.
• Controller of de ventilatieopening is geopend.
• Controller of de kachelpijp Niet verstopt is met roet.

Als er zich een ongebruikelijke hoeveelheid roet ophoopt op het glas

Er zal zich aktijd roet ophopen op het glas, maar de hoeveelheid is afhankelijk van:

• De vochtigkeit van de brandstof.
• De luchtstroom terplaatse.
• Deinstalling van de ventilatieopening.

De roetlaag worden gewoonlijk grotendeels wegbebrand wanneer de ventilatieopening—helemaal open staat en de haard flink brandt.

10.0 Recycling

10.1 Recyclen van de verpakking

Uw kachel worden in de volgende verpakking geleverd:
- Een houten pallet dat in stukken gesneden en in de kachel verbrand kan worden.
- Een kartonnen verpakking die waar eenplaatselijke faktieit voor recyclen van materialen gebracht要去 worden.
- Plastic zakken die maar eenplaatselijke faktiteit voor recyclen van materialen gebracht要去 worden.

10.2 Recyclen van de kachel

De kachel is gemaakt van:

Metaal dat maar eenplaatselijke faciliteit voor recyclen van materialen gebracht要去 worden.
- Glas dat afgedankt moet worden als gevaarlijk afval. Het glas van de kachel mag Niet via het normale gescheden afval worden afgedankt.
- Platen in de verbrandingskamer van vermiculiet die via het normale afval moot worden afgedankt.

11.0 Garantievoorwaarden

1. Onze garantie dekt:

Jotul AS garandeert dat de externe gietijzeren onderdelen vrij zijn van materiaal- en fabricagefouten op het moment van aankoop. U kunt de garantie op de externe gietijzeren onderdelen verlengen tot 25aar na de leverdatum door het product te registereren op jotul.com en het bewijs van dezeverlungde garantie binnen drie maanden na aankoop uit te printen. We adviseren u het garantiebewijs samen met de aankoopbon te bewaren. Jotul AS garandeert tevensdat de staalplaten onderdelen vrijং van materiaal- en fabricagefouten op het moment van aankoop en tot 5aar na de leverdatum.

Deze garantie geldt op voorwaarde dat de kachel is geinstalleerd door een erkende installmenteur, overeenkomstig de geldende wet- en regelgeving en Jatul's installment- en gebruksiinstructies. Gerepareerde producten en verrangende onderden vallen onder de garantie gedurende het resterende deel van de oorspronkelijke garantieperiode.

2. De garantie dekt nicht:

2.1. Schade aan verbruiksonderden zoals brandplaten, vuurroosters, keerschotten, ringen en vergelijkbare onderdelen, aangezien deze onderhevig় aan normale slijtage.
2.2. Schadeveroorzaakt door onjuist onderhoud, oververhitting, gebruik van ongeschikte brandstof (waaronder begrepen maar Niet beperkt tot drijhout, geimpregneerd hout, houtafval, spaanplaat) of te vochtig hout.
2.3. Installatie van optionele extra's teneinde de trek, luchttoevoer en andere externe factoren buiten de invloedssfeer van Jotul te verbeteren.
2.4. Aanpassingen of wijzigingen aan de haard zonder toestemming van Jotul of het gebruik van Niet-originele onderdelen.

2.5. Schadeverooraakttijdens opslag bij een distributeur, transport vanaf een distributeur of tijdens de installment
2.6. Producten verkocht door nicht-erkende verkopers in regio's waar Jotul met een selectief distribuesystem werkt.
2.7. Bijbehorende kosten (waaronder begrepen maar nicht beperkt tot transport-, arbeids- en reiskosten) of indirecte schade.

Voor pelletkachels, glas, steen, beton, email en lak (waaronder begrepen maar nicht beperkt tot breuken, scheuren, barsten, blaasjes, verkleuring of craquelé) geldt de nationale wetgeving die van toepassing is op de verkoop van consumentengoederen. Deze garantie is geldig voor aankopen gedaan binnen de Europese Economische Ruimte. Alle garantieaanspraken dieren binnen een redelijkke termijn te worden gericht aan uw lokale erkende Jotul-dealer, uiterlijk 14 dagen nadat de fouit of het gebrek is geconstasteerd. Zie once website www.jotul.com voor een overzicht van importeurs en dealers.

Wonneer Jotul Niet is staat is om zichn verplichtingen na te komen zoals vermeldt in bovenstaande garantie voorwaarden, Jotul za dan een alternatif product kosteloos aanbieden met gelijke verwarmingscapaciteit.

Jotul behoudt zich hetrecht voor af te zien van reparatie of verwangting van onderdelen in het geval dat de garantie Niet online is geregisteerd. Deze garantie doet geen afbreuk aan enigrecht krachtens de geldende nationale wetgeving van toepassing op de verkoop van consumentengoederen. Het nationale reclamerecht geldt vanaf de aankoopdatum en uitsluitend onder overlegging van een aankoopbon/ seriennummer.

Jotul een beleid van voortdurende productontwikkeling. Geleverde producten konnen daarom veranderen in technische specificatie, kleur en type van de accessoires die geillustreerd en beschreibenন in de brochure.

Quality

Jotul AS heeft een kwaliteitssystem dat voldoet aan de NS-EN ISO 9001 voor productontwikkeling, productie en distributie van kachelens en haarden. Dit beleid geeft once klanten de kwaliteit en veiligheid en rust, door de enorme ervaring van Jotul's die dateert toen het bedrijf begon in 1853.
