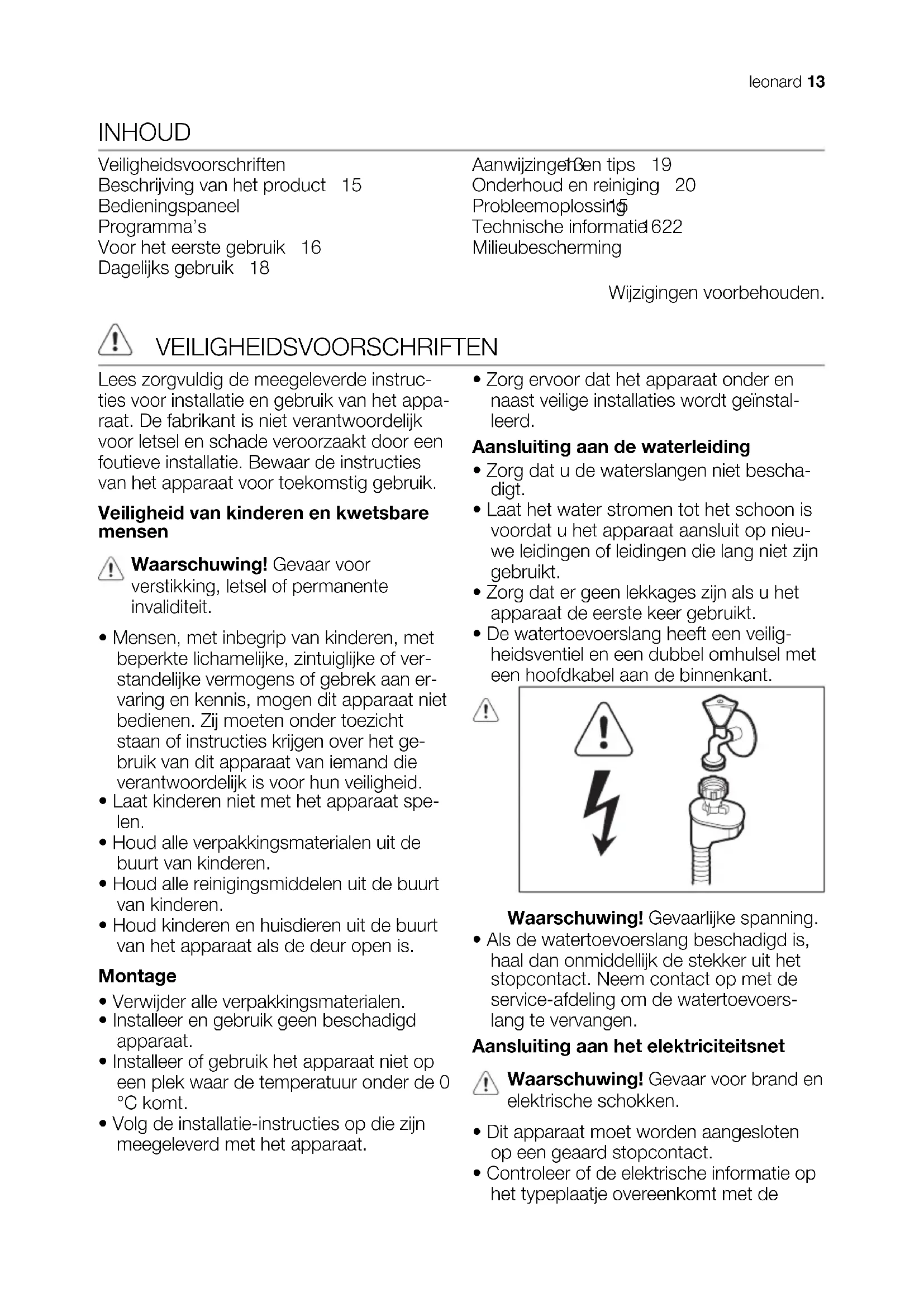

GEBRUIKSAANWIJZING LI1320X Leonard

Veiligheidsvoorschriften

Beschrijving van het product 15

Bedieningspaneel

Programma's

Voor het eerste gebruik 16

Dagelijks gebruik 18

Aanwijzingeren tips 19

Onderhoud en reiniging 20

Probleemoplossing

Technische informatiel 622

Milieubescherming

Wijzigingen voorbehouden.

VEILIGHEIDSVOORSCHRIFTEN

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor letsel en schade veroorzaakt door een fouitieve installmentie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Menschen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat nicht bedieren. Zij要去en onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van ikmand die verantwoordelijk is voor hun verilgheid.
• Laat kinderen nicht met het apparaat spel-en.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd alle reinigingsmiddelen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

Montage

• Verwijder alle verpaktingsmaterialen.
• Installee en gebruik geen beschadigd apparatus.
• Installee of gebruik het apparaat Niet op een plek waar de temperatuur onder de 0 °C komt.

• Volg de installment-instructies op die+zijn meegeleverd met het apparatus.

• Zorg ervoor dat het apparaat onder en naast veilige installations worden geinstalleerd.

Aansluiting aan de waterleiding

Zorg dat u de waterslangen nicht beschadigt.
- Laat het water stromen tot het schoon is voordat u het apparaat aansluit op neue leidingen of leidingen die lang nicht zich gebruikt.
- Zorg dat er geen lekkages zichn als u het apparaat de eerste keer gebruikt.

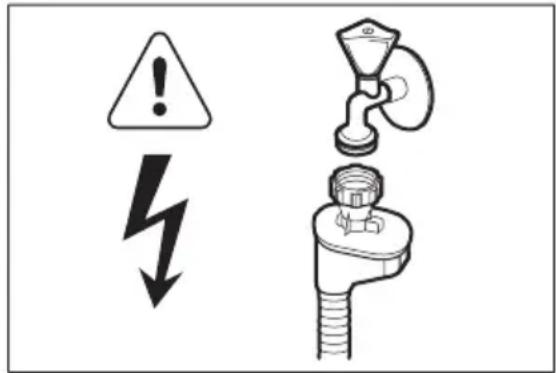

- De watertoevoerslang heeft een veiligheidsventiel en een dubbel omhulsel met een hoofdkabel aan de binnenkant.

Waarschuwing! Gevaarlijke spanning.

• Als de watertoevoerslang beschadigd is, haal dan onmiddelijk de stekker uit het stopcontact. Neem contact op met de service-afdeling om de watertoevoerslang te verrangen.

Aansluiting aan het elektriciteitsnet

Waarschuwing! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controller of de elektrische informatatie op het typeplaatje overeenkomt met de

stroomvoorziening. Zo Niet, neem dan contact op met een elektromonteur.

• Gebruik als je een correct geinstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en ver-lengsnoeren.
• Zorg dat u de hoofdstekker en kabel nicht beschadigt. Neem contact op met de service-affeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoer na installmentie bereikbaan is.
• Trek Niet aan het aansluitnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.

Gebruik van het apparatus

• Dit apparaat is bedoeld voor huishoude-lijk gebruik of gelijksoortige toepassingen zoals:

• Persenelskeukens in winkels, kanto-ren of andere werkomgevingen
  -Boerderijen

• Door gasten in hotels, motels en andere woonomgevingen
• Bed-and-breakfast-accommodatie.

Waarschuwing! Gevaar op letsel, brandwonden of elektrische schokken.

• De specificatie van het apparaat mag nicht worden veranderd.
• Doe messen en bestek met scherpe punten in het bestekmandje met de punten omlaag in horizontale positie.

• Laat de deur van het apparaat Niet open staan zonder toezicht om te voorkomen dat er iemand over struikelt.

• Ga Niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de verligheidsinstrumentes op de verpakking van het vaatwasmiddel op.
• Speel nicht met het water van het apparaat en drink het Niet op.
• Verwijder de borden pasuit het apparaat als hetprogramma is voltooid. Er kan vaatwasmiddel op de borden zitten.
• Het apparaat kan hete stoom latent ontsnappen als u de deur opent werwijl er een programma wordenuitgevoerd.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

Verwijdering

Waarschuwing! Gevaar voor letsel of verstikking.

Haal de stekker uithetstopcontact.
- Snijd het netsnoer van het apparaat af en gooi dit weg.
- Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparatus.

Klantenservice

Contact opnemen met de klantenservice voor reparatie van het apparaat. Wij radenuitsuijtend het gebruik van originele onderdelen aan.

Zorg er als u contact opneemt met de klantenservice voor dat u de volgende informatie heeft van het typeplaatje.

Model:

PNC:

Serienummer:

1 Bovenste sproeiarm
2 Onderste spreielarm
3 Filters
4 Typeplaatje
5 Zoutreservoir

6 Glansmiddeldoseerbakje
7 Afwasmiddeldoseerbakje
8 Bestekkorf
9 Onderkorf
10 Bovenkorf

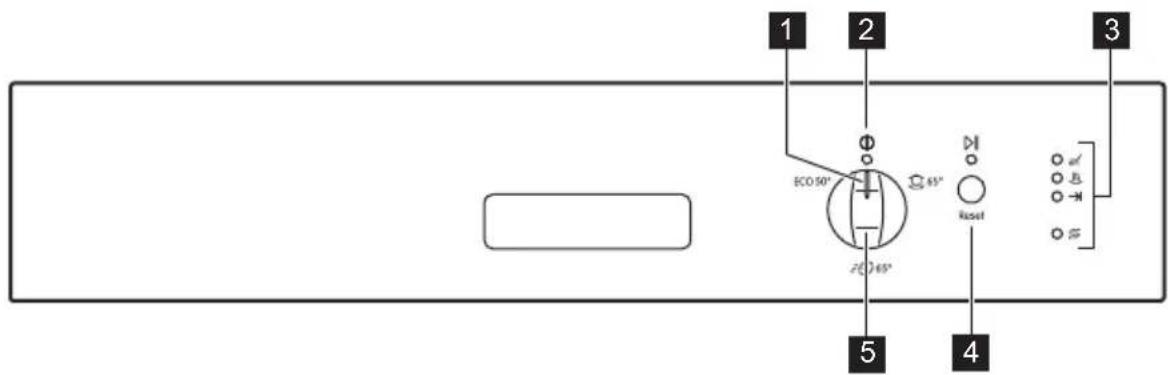

BEDIENINGSPANEEL

1 Programmawijzer
2 Controlelampje Aan/uit
3 Indicatielampjes

4 Starttoets
5 Programmaknop

Indicatielampjes Beschrijving
	Wasfase-indicatielampje.
	Droogfase-indicatielampje.
→I	Einde-indicatielampje.
S	Zoutindicatielampje. Dit indicatielampje is UIT als het programma werkt.

PROGRAMMA'S

Programma1)	Mate van ver- vuiling Type lading	Programma fasen	Berei- dingsduur (min)	Energie (kWh)	Water (l)
65°	Normaal bevuild Serviesgoed en bestek	Voorspoelen Afwassen 65 °CSpoelgangendrogen	100 - 110 1.2	- 1.6 15 - 16
65°2)	Pas bevuild Serviesgoed en bestek	Afwassen 65 °CSpoeling	30 0.8 9
ECO 50°3)	Normaal bevuild Serviesgoed en bestek	Voorspoelen Afwassen 50 °CSpoelgangendrogen	195 1.02 11

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat kan de verbruikswaarden veranderen.
2) Met dit programme kunt u een pas bevulde lading afwassen. Het biedt goede afwasresultaten in een kort tijsbestek.
3) Dit programma biedt het meest efficiente water- en energieverbruik voor normal bevuild serviesgoed en bestek. (Dit is het standard programma voor testinstituten.)

Aanwijzingen voor testinstituten

Stuur voor alle benodigde informatatie over testprestaties een e-mail maar:

[e-mail]

Schrijf het productnummer (PNC) op dat u op het typeplaatje vindt.

1. Controller of het ingestelde niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Als dat Niet het geval is, stelt u de waterontharder in. Neem contact op met uwplaatselijk waterstantie voor informatatie over de hardheid van het water in uw omgeving.

2. Vul het zoutreservoir.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.
5. Er können afwasmiddelen in het apparaat acheftergebleven zijn. Start een programma om dit te verwijderen. Gebruik geen afwasmiddel en gebruik de mandjes nicht.

De waterontharder instellen

Waterhardheid				Waterontharder afstelling Niveau
Duitse graden (°dH)	Franse graden (°fH)	mmol/l Clarke- graden
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46 76 - 83 7.6 - 8.3 53 - 57	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
< 4 < 7 < 0.7 < 5				12)

1) Fabrieksinstelling
2) Gebruik geen zout op ditiveau.

Het instellen van het niveau van de waterontharder

1. Draai de knop totdat de programmamarkering is uitgelijnd met ECO 50^ Zorg dat het apparaat in de instelmodus staat.
2. Houd de startknop ingedrukt tot de startaanduiding, het indicatielampe aan/uit en | gaan knipperen.
3. Het knipperen van duidt op het huidig ingestelde niveau, bijv. 5 knip

Het zoutreservoir vullen

peringen + pauze + 5 knipperingen = niveau 5.

1. Druk herhaaldelijk op de startknop om de instelling te wijzigen. Telkens als u op de startknop drukt, gaat het niveaunummer omhoog.

2. Draai om deinstelling te bevestigen en het apparaat uit te schakelen aan de knop totdat de programmamarkering overeenkomt met de aan-/uit-stand.

3. Draai de dop linksom om het zoutreservoir te openen.

4. Doe een liter water in het zoutreservoir (alleen de eerste keer).
5. Vul het zoutreservoir met regenerer-zout.

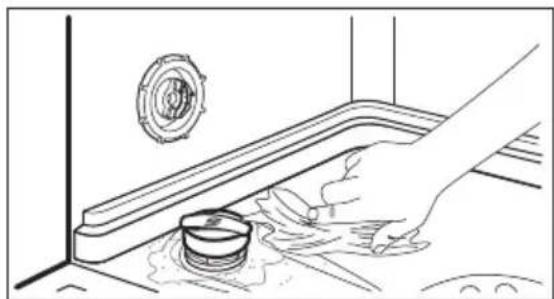

6. Verwijder het zout rond de opening van het zoutreservoir.
7. Draai de dop rechtsom om het zoutreservoir te sluiten.

Let op! Water en zout können uit het zoutreservoir stromen als u het bijvult. Gevaar voor roest. Start om dit te voorkomen een programma nadat u het zoutreservoir heeft bijgevuld.

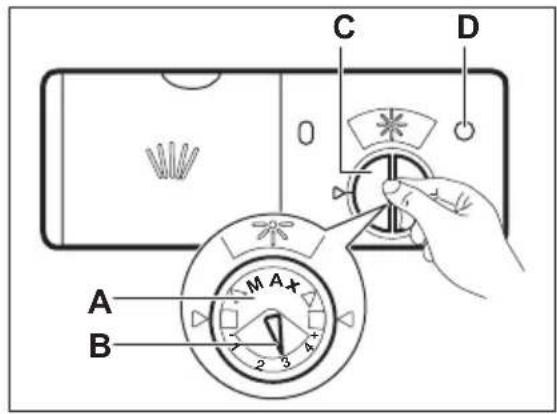

Het glansmiddeldoseerbakje vullen

1. Draai de dop (C) linksom om het glans-middeldoseerbakje te openen.
2. Vul het glansmiddeldoseerbakje (A) nicht verder dan de aanduiding 'max'.
3. Verwijder gemorst glansmiddel met een absorberend doekje om te voorkomen dat er te veel schuim ontstaat.
4. Om het glansmiddeldoseerbakje te sluiten,plaats u het dekseltje terug en draait u het rechtsom.
   Vul het doseerbakje bij wanner de lens (D) helder worden.
   U kunt het schuifje voor de vrij te geven hoeveelheid (B) instellen tussen stand 1 (laagste hoeveelheid) en stand 4 (hoogste hoeveelheid).

DAGELIJKS GEBRUIK

1. Draai de waterkraan open.
2. Draai de programmaschakelaar tot de programmamarkering op een lijn staat met het programma dat u wilt instellen. Zorg dat het apparaat in de instelmodus staat. Zie 'Een programma instellen en starten'. UClient het juiste programma in

Vaatwasmiddel gebruiken

te stellen voor het type lading en de ma- te van verruiling.
Vul het zoutreservoir als het zoutindicatielampje brandt.
Ruim de korven in.
Voeg vaatwasmiddel toe.
- Het programma starten.

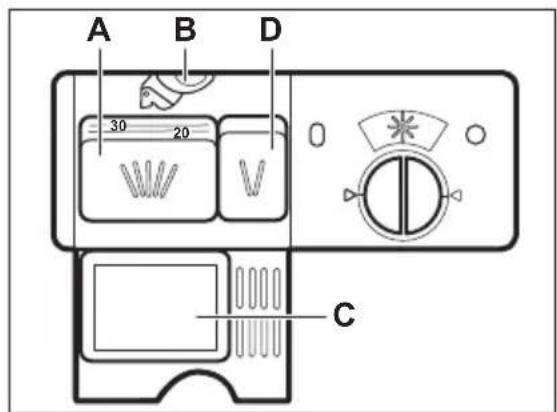

1. Druk op de ontgrendelknop (B) om het deksel (C) te openen.
2. Doe het vaatwasmiddel in het doseerbakje (A).
3. Als het programme over een voorspoelfase beschikt,plaats dan eenkleine dosis afwasmiddel in doseerbakje (D).
4. Als u vaatwasttabletten gebruikt,plaatst u deze in het doseerbakje (A).
5. Sluit het deksel. Zorg ervoor dat het ontgrendelknopje op+zijnplaats dicht-klikt.

Gebruik van gecombineerde afwasttabletten

Als u tabletten gebrukt die zout en glansmiddel bevatten, is het Niet nodig om de doseerbakjes voor zout en glansmiddel te vullen.

1. Stel de waterontharder op het laagste niveau in.

2. Stel de dosering van het glansmiddeldoseerbakje in op de laagste stand.

Voer deze stappen uit als u stopt met het gebruik van alles-in-1 tabletten voordat u afwasttabletten, glansmiddel en regeneerzout apart gaat gebruiken:

1. Druk op de aan-/uittoets om het apparaat te activeren.

2. Stel de waterontharder in op het hoogste niveau.

3. Zorg ervoor dat het zoutreservoir en het glansmiddeldoseerbakje bevuld zijn.
4. Start het kortste programma met een spoelfase, zonder afwasmiddel en zonder vaat.
5. Stel de waterontharder af op de water-hardheid in uw omgeving.
6. Stel de hoeveelheid glansmiddel in.

Eenprogrammainstellen en starten Instelmodus

i Het apparaat moet in de instelmodus staan om een programma te starten.

Draai de programmaschakelaar totdat de programma-aanwijzer overeenkomt met het programme op het bedieningspaneel. Het indicatielampje aan/uit gaat branden en het startindicatielampje gaat knipperen, het apparaat staat in de instelmodus.

Druk op de startknop ingedrukt als het bedieningspaneel andere omstandigheden weergeeft, tot het apparaat in de instelmodus staat.

Eenprogramma starten

1. Draai de waterkraan open.
2. Sluit de deur van het apparaat.
3. Draai de programmaschakelaar tot de programmamarkering op eén lijn staat met het symbol van het programma dat u wilt instellen.
4. Het contrôlelampje aan/uit gaat branden.

AANWIJZINGEN EN TIPS

De waterontharder

Hard water bevat een große hoeveelheid mineralen die schade aan het apparaat en slechte schoonmaakresultaten kan veroorzaken. De waterontharder neutraliseert deze mineralen.

Het regenereerzout houdt de wateronthar- der schoon en in goede staat. Het is belangrijk om het correcte niveau voor de waterontharder in te stellen. Dit zorgtervoordat de waterontharder de juiste hoeveelheid regenereerzout en water gebruikt.

• Het indicatielampje start begint te knipperen.

• Druk op de startknop om het programma te starten.

• Het indicatielampje aan/uit en het individielampje start gaan aan.

• Het wasfase-indicatielampje gaat branden.

De deur openen als het apparaat in werkking is

Als u de deur opent, stopt het apparaat. Als u de deur weer sluit, gaat het apparaat verder vanaf het punt van onderbreking.

Hetprogrammaannuleren

1. Houd de startknop ingedrukt tot het indicatielampje start gaat knipperen.

i Controller of er afwasmiddel in het afwasmiddeldoseerbakje aanwezig is voordat u een nieuw programma start.

Aan het einde van hetprogramma.

Als hetprogramma is voltooid,gaat branden. Als u het apparaat Niet binnen 5 minuten uitschakelt,gaan alle individie-lampjesuit.Dit helpt het energieverbruik te verminderen.

1. Draai om het apparaat uit te schakelen de programmaschakelaar totdat de programmamarkering overeenkomt met de aan-/uit-stand.
2. Draai de waterkraan dicht.

De korven inruimen

Zie de meegeleverde folder voor voorbeelden van het inruimen van de korven.

• Gebruik het apparaat alleen om voorwerpen af te wassen die vaatwasbestendigহn.
• Doe geen voorwerpen in het apparaat die gemaaakt zijn van hout, hoorn, aluminium, tin en koper.

• Plaats geen voorwerpen in het apparaat die water konnen absorberen (sponzen, keukenhanddoeken).

• Verwijder alle voedselresten van de voorwerpen.

• Voor het gemakkelijk verwijderen van aangebrande voedselresten Weekt u de pannen eerst in water voordat u ze in het apparaat plaatst.
• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de openingaar be-neden.
• Zorg ervoor dat serviesgoed en bestek Niet in elkaar schuiven. Meng lepels met ander bestek.
• Zorg er voor dat glazen andere glazen Niet aanraken
• Leg keine voorwerpen in de bestekmand.
• Leg lichte voorwerpen in de bovenste korf. Zorg ervoor dat de voorwerpen nicht verschuiven.
• Zorg er voor dat de spreoiarmen vrij kunnen ronddraaien voordat u een programma start.

Met behulp van zout, glansmiddel en afwasmiddel

• Gebruik alleen zout, glansmiddel en afwasmiddel voor afwasautomaten. Andere producten können het apparaat beschadigen.
• Het glansmiddel helpt omijdens de laatste spoelfase het servies te drogen zonder strepen en vlekken.
• Gecombineerde afwasttabletten bevatten vaatwasmiddel, glansmiddel en andere

ONDERHOUD EN REINIGING

Waarschuwing! Schakel het apparaatuit en trek de stekkeruit hetstopcontact voordat uonderhoudshandelingen verricht.

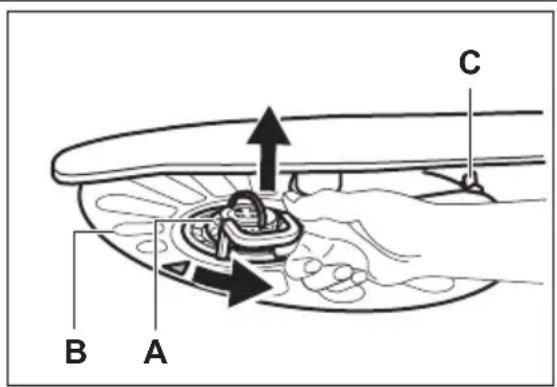

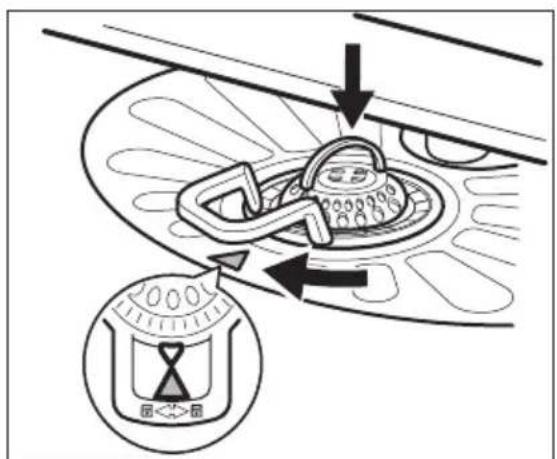

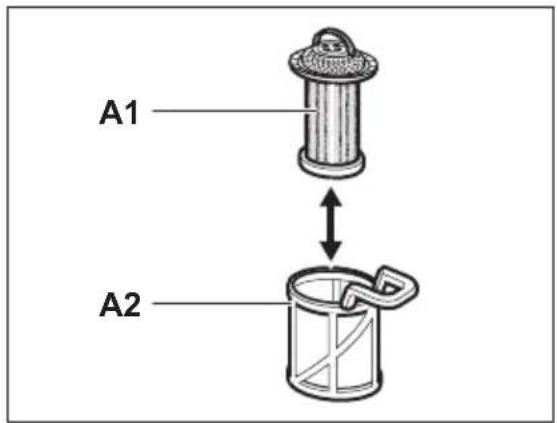

De filters reinigen

middelen. Zorg ervoor dat deze tabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies op de verpakking van de producten.
- Vaatwasttabletten worden bij korte programma's nicht—helemaal opgelost. Wij bevelen u aan de tabletten alleen bij lange programma's te gebruiken, om restjes afwasmiddel op uw serviesgoed te voorkomen.

Gebruik Niet meer dan de juiste hoeveelheid vaatwasmiddel. Zie de instru-ties van de vaatwasmiddelfabrikant.

Voor het starten van een programme Controller of:

• De filters schoon় en correct় geplaatst.
• De spreoiarmen Niet zich verstopt.
• De positie van de items in de mandjes correct is.
• Het programme van toepassing is op het type lading en de mate van bevuiing.
• De juiste hoeveelheid afwasmiddel is gelebruikt.
• Er regenererzout en glansmiddel is toegevoegd (tenzij u gecombineerde afwastletten gezruikt).
• De dop van het zoutreservoir goed zich.

Vuile filters en verstopte sproeiarmen verminderen de wasresultaten.
Controleer regelmatig de filters en reinig.Deze zo nodig.

1. Draai het filter (A) linksom en verwijder het.

1. Haal om het filter (A) te demonteren, (A1) en (A2)uit elkaar.
2. Verwijder het filter (B).
3. Reinig de filters met water.
4. Zorg er voordat u het filter (B) terug-plaatst voor dat er geen etensresten of vuil in en rond de rand van de opvangbak zit.
5. Zorg ervoor dat het filter (B) juist worden geplaatst onder de 2 geleiders (C).
6. Monteer het filter (A) enzet het terug in filter (B).Rechtsom draaien tot het vastzit.
   Een onjuiste plaatsing van de filters kan leiden tot slechte wasresultaten en het apparaat beschadigen.

De sproeiarmen reinigen

Probeer Niet de spreoiarmen te verwijderen. Als etensresten de openings in de spreoiarmen haben verstopt, verwijder.Deze dan met een smal en suntig voorwerp.

Buitenkant reinigen

Maak het apparaat schoon met een vochtige, zachte doek.

PROBLEEMOPLOSSING

Het apparaat start of stopt nicht tijdens de Werking.

Raadpleeg voordat u contact opneemt met de service-afdeling, de informatatie die volgt voor oplossing van het probleem.

Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuur-sponsjes of oplosmiddelen.

Bij sommige problemen knipperen bepaalde lampjes continu en/of met tussenpozen en worden ter tegelijkertijd eenalarmcode weergegeven.

Foutcode Probleem
• Het lampje van het ingestelde programma knippert continu. • Het eindlampje knippert 1 keer onderbroken.	Het apparaat worden nicht met water gemvuld.
• Het lampje van het ingestelde programma knippert continu. • Het eindlampje knippert 2 keer onderbroken.	Het apparaat pompjt geen water af.
• Het lampje van het ingestelde programma knippert continu. • Het eindlampje knippert 3 keer onderbroken.	Anti-overstromingsbeveiliging is aan.

Waarschuwing! Schakel het apparaatuit voordat u controles UITvoert.

Probleem Mogelijk oplossing
U kunt het apparaat Niet activeren.	Zorg dat de stekker in het stopcontact is gestoken.
Zorg dat er geen zekering in de zekeringenkast is door-gebrand.
Het programme start Niet. Zorg dat de deur van het apparaat is gesloten.
Druk op de starttoets.
Het apparaat worden Niet met water ge-vuld.	Controller of de waterkraan is geopend
Zorg dat de waterdruk Niet te laag is. Neem hiervoor zo nodig contact op met uw lokale waterleidingbedrijf.
Controller of de waterkraan Niet verstopt is.
Controller of het filter in de toevoerslang Niet verstopt is.
Controller of er geen knikken of bochten in de water-toevoerslang aanwezig়n.
Het apparaat pomp gent water weg. Controller of de gootsteenafvoer Niet verstopt is.
Controller of er geen knikken of bochten in de wateraf-voerslang aanwezig়n.
Het beschermingssystem gegen lekkage is aan.	Draai de waterkraan zich en neem contact op met de service-afdeling.

Schakel het apparaat na de controles in.
Het programme gaat verder vanaf het punt waar het werk onderbroken.
Als het probleem opnieuw optreedt, neemtu contact op met once service-afdeling.
Neem ook contact op met de service-afdeIing als er andere alarmcodes worden weer gegeven.

De was- en droogresultaten zichn nicht\ aar tevredenheid

Witte strepen of een blauwe waas op glazen en serviesgoed

• De vrijgegeven hoeveelheid glansmiddel is te hoog. Zet de dosering van het glansmiddel op een lagere stand.
• Er is te veel vaatwasmiddel gebruikt.

Vlekken en opgedroogde watervlekken op glazen en servies

• De vrijgegeven hoeveelheid glansmiddel is te laag. Zet de dosering van het glansmiddel op een hogere stand.
• De kwaliteit van het vaatwasmiddel kan deoorzaak�n.

Het serviesgoed is nat

• Het programme heeft geen droogfase of een te lage droogtemperatuur.
• Het glansmiddeldoseerbakje is leeg.
• De kwaliteit van het glansmiddel kan de oorzaak�.

Zie 'AANWIJZINGEN EN TIPS' voor andere möglichke oorzaken.

Afmeting	Breedte / hoogte / diepte (mm)	596 / 818 - 898 / 575
Aansluiting op het elektrici-teitsnet	Zie het typeplaatje.
Voltage 220-240 V
Tijd 50 Hz
Waterdruk Min. / max. (bar / MPa) (0.5 / 0.05) / (8 / 0.8)
Watertoevoer 1)	Koud water of warm water2)	max. 60 °C

Vermogen Couverts 12
Energieverbruik Modus aan 0.50 W
	Modusuit 0.50 W

1) Sluit de slang aan op een kraan met 3/4 -schroefdraad.
2) Als het hare water door alternatieve, milieuvriendelijkere energiebronnen geprodueerd worden (bijv. zonnepANELen en windenergie), gebruik dan een heetwatervoorzieening om het energieverbruik te verminderen.

MILIEUBESCHERMING

Recycle de materialen met het symbol
Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen.
Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.
Gooi apparaten gemarkeerd met het

symbol Niet weg met het huishoudelijk afval. Breng het productaar het milieuustation bij u in de buurt of neem contact op met de gemeente.

• Gooi het verpakkingsmaterialial op juiste wijze weg. Recycle de materialen met het symbol.

CONTENTS
