GEBRUIKSAANWIJZING LV1515 Leonard

12 leonardINHOUD Veiligheidsvoorschriften 13 Beschrijving van het product 15 Bedieningspaneel 15 Programma’s 16 Opties 16 Voor het eerste gebruik 17 Dagelijks gebruik 19 Aanwijzingen en tips 20 Onderhoud en reiniging 21 Probleemoplossing 22 Technische informatie 23 Milieubescherming 24 Wijzigingen voorbehouden. VEILIGHEIDSVOORSCHRIFTEN Lees zorgvuldig de meegeleverde instruc- ties voor installatie en gebruik van het appa- raat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik. Veiligheid van kinderen en kwetsbare mensen Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of ver- standelijke vermogens of gebrek aan er- varing en kennis, mogen dit apparaat niet bedienen. Zij moeten onder toezicht staan of instructies krijgen over het ge- bruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid. Laat kinderen niet met het apparaat spe- len.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Houd alle reinigingsmiddelen uit de buurt van kinderen.

• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is. Montage

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder de 0 °C komt.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

• Zorg ervoor dat het apparaat onder en naast veilige installaties wordt geïnstal- leerd. Aansluiting aan de waterleiding

• Zorg dat u de waterslangen niet bescha- digt.

• Laat het water stromen tot het schoon is voordat u het apparaat aansluit op nieu- we leidingen of leidingen die lang niet zijn gebruikt.

• Zorg dat er geen lekkages zijn als u het apparaat de eerste keer gebruikt.

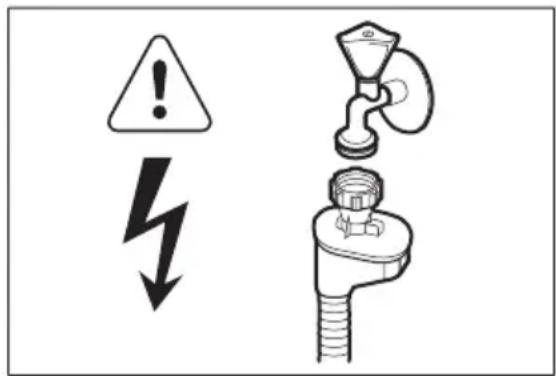

• De watertoevoerslang heeft een veilig- heidsventiel en een omhulsel met een hoofdkabel aan de binnenkant. Waarschuwing! Gevaarlijke spanning.

• Als de watertoevoerslang beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact. Neem contact op met de service-afdeling om de watertoevoers- lang te vervangen. Aansluiting aan het elektriciteitsnet Waarschuwing! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de leonard 13stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en ver- lengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te ver- vangen.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het aansluitnoer om het ap- paraat los te koppelen. Trek altijd aan de stekker. Gebruik

• Dit apparaat is bedoeld voor huishoude- lijk gebruik of gelijksoortige toepassingen zoals: – Personeelskeukens in winkels, kanto- ren of andere werkomgevingen – Boerderijen – Door gasten in hotels, motels en ande- re residentiële omgevingen – Bed-and-breakfast accomodaties. Waarschuwing! Gevaar voor letsel.

• De specificatie van het apparaat mag niet worden veranderd.

• Doe messen en bestek met scherpe pun- ten in het bestekmandje met de punten omlaag in horizontale positie.

• Laat de deur van het apparaat niet open staan zonder toezicht om te voorkomen dat er iemand over struikelt.

• Ga niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de vei- ligheidsinstructies op de verpakking van het vaatwasmiddel op.

• Speel niet met het water van het appa- raat en drink het niet op.

• Verwijder de borden pas uit het apparaat als het programma is voltooid. Er kan vaatwasmiddel op de borden zitten. Waarschuwing! Gevaar voor elektrische schokken, brand of brandwonden.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

• Het apparaat kan hete stoom laten ont- snappen als u de deur opent terwijl er een programma wordt uitgevoerd. Verwijdering Waarschuwing! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten ra- ken in het apparaat. Klantenservice Contact opnemen met de klantenservice voor reparatie van het apparaat. Wij raden uitsluitend het gebruik van originele onder- delen aan. Zorg er als u contact opneemt met de klan- tenservice voor dat u de volgende informa- tie heeft van het typeplaatje. Model: PNC: Serienummer: 14 leonardBESCHRIJVING VAN HET PRODUCT

Afwasmiddeldoseerbakje

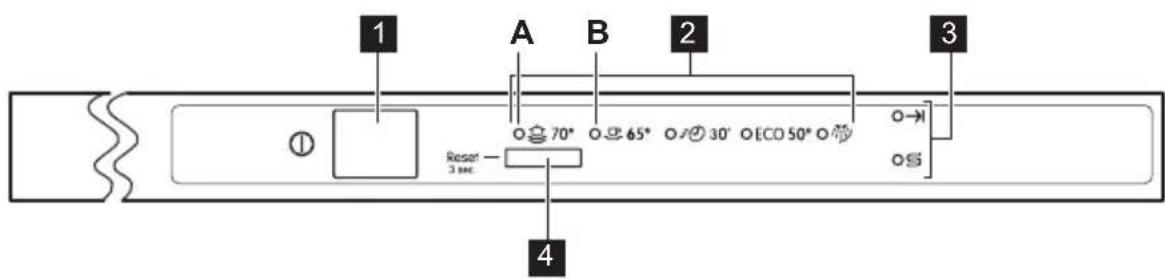

Programmakeuzetoets. Indicatielamp- jes Beschrijving Einde-indicatielampje. Zoutindicatielampje. Dit indicatielampje is uit als het programma werkt. leonard 15PROGRAMMA’S Programma

Mate van ver- vuiling Type lading Programma fasen Duur (min) Energie (KWh) Water (l) Sterk bevuild Serviesgoed, be- stek en pannen Voorwas Afwassen 70 °C Spoelingen Drogen

85 - 95 1.8 - 2.0 22 - 25

Normaal bevuild Serviesgoed en bestek Voorwas Afwassen 65 °C Spoelingen Drogen

Pas bevuild Serviesgoed en bestek Afwassen 65 °C Spoelen

Normaal bevuild Serviesgoed en bestek Voorwas Afwassen 50 °C Spoelingen Drogen

Alles Voorwas 12 0.1 5

1) De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat kan de

programmaduur en de verbruikswaarden veranderen.

2) Met dit programma kunt u een pas bevuilde lading afwassen. Het biedt goede afwasresultaten in een kort

3) Met dit programma hebt u de meest efficiënte water- en energieverbruik voor normaal bevuild serviesgoed en

bestek. (Dit is het standaard programma voor testinstituten.)

4) Gebruik dit programma om het serviesgoed snel te spoelen. Hierdoor kunnen voedselresten niet aan het

serviesgoed vastkoeken en ontstaan er geen vieze geurtjes in het apparaat. U hoeft voor dit programma geen afwasmiddel te gebruiken. Aanwijzingen voor testinstituten Stuur voor alle benodigde informatie over testprestaties een e-mail naar: [e-mail] Schrijf het productnummer (PNC) op dat u op het typeplaatje vindt. OPTIES Geluidssignalen De geluidssignalen klinken onder de volgen- de omstandigheden:

• Als het wasprogramma is voltooid.

• Er is een storing opgetreden in het appa- raat. Fabrieksinstelling: aan. U kunt de geluidssignalen uitschakelen. De geluidssignalen uitschakelen

1. Druk op de aan-/uittoets om het appa-

2. Zorg dat het apparaat in de instelmodus

dat het programmalampje (A) gaat knip- peren en programmalampje (B) aan gaat.

4. Druk direct op de programmatoets.

• Het programmalampje (A) gaat bran- den.

• Het programmalampje (B) gaat knip- peren.

5. Wacht tot het programmalampje (A) uit

gaat en het einde-indicatielampje aan gaat (het programmalampje (B) blijft knipperen).

• De geluidssignalen staan aan.

6. Druk op de programmaknop. Het eind-

• De geluidssignalen staan uit.

7. Schakel het apparaat uit om de instel-

ling te bevestigen. 16 leonardDe geluidssignalen inschakelen

1. Zie ‘De geluidssignalen uitschakelen’,

stap (1) tot en met (4).

2. Wacht tot programmalampje (A) uit

gaat. Het indicatielampje einde is uit en het programma-indicatielampje (B) blijft knipperen.

• De geluidssignalen staan uit.

3. Druk op de programmaknop. Het eind-

lampje gaat branden.

• De geluidssignalen staan aan.

4. Schakel het apparaat uit om de instel-

1. Controleer of het ingestelde niveau van

de waterontharder juist is voor de wa- terhardheid in uw omgeving. Als dat niet het geval is, dan stelt u de wateronthar- der in. Neem contact op met uw plaat- selijke waterinstantie voor informatie over de hardheid van het water in uw omgeving.

2. Het zoutreservoir vullen.

3. Vul het glansmiddeldoseerbakje.

4. Draai de waterkraan open.

5. Er kunnen wasmiddelen in het apparaat

achtergebleven zijn. Start een program- ma om ze te verwijderen. Gebruik geen wasmiddel en gebruik de mandjes niet. De waterontharder instellen Waterhardheid Waterontharder afstelling Duitse graden (°dH) Franse graden (°fH) mmol/l Clarke- graden Handmatig Elek- tro- nisch

2) Gebruik geen zout op dit niveau.

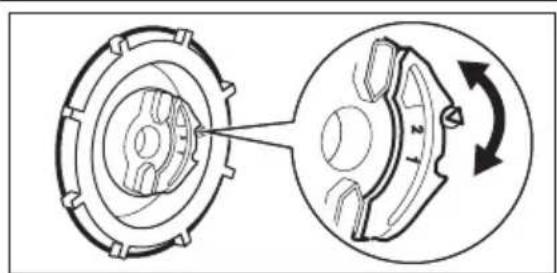

U moet de waterontharder handmatig en elektronisch instellen. Handmatig instellen Zet de waterhardheidsknop in stand 1 of 2. leonard 17Elektronische instelling

1. Druk op de aan-/uittoets om het appa-

2. Zorg dat het apparaat in de instelmodus

dat het programmalampje (A) gaat knip- peren en programmalampje (B) gaat branden.

4. Wacht tot het programmalampje (B) uit

gaat en het einde-indicatielampje aan gaat (het programmalampje (A) blijft knipperen).

5. Druk op de programmatoets.

• Het eindindicatielampje knippert. Het aantal flitsen geeft het niveau van de waterontharder weer. Voorbeeld: 5 keer knipperen + pauze + 5 keer knipperen = niveau 5.

6. Als u het niveau van de waterontharder

wilt instellen, drukt u op de programma- toets. Telkens als u op de programma- toets drukt, gaat de instelling naar het daaropvolgende niveau.

7. Schakel het apparaat uit om te bevesti-

gen. Het zoutreservoir vullen

Draai de dop linksom om het zoutre- servoir te openen.

2. Doe een liter water in het zoutreservoir

(alleen de eerste keer).

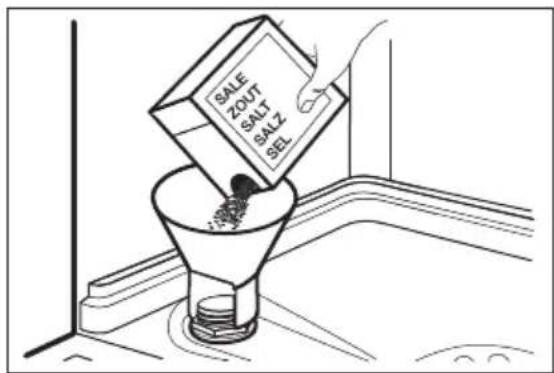

Vul het zoutreservoir met regenereer- zout.

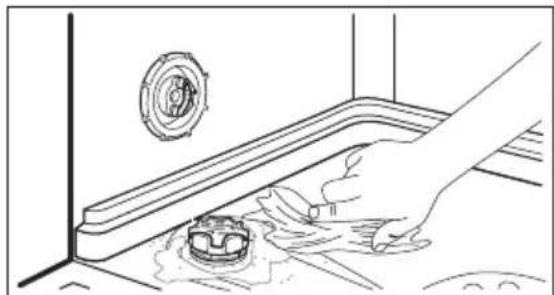

4. Verwijder het zout rond de opening van

Draai de dop rechtsom om het zoutre- servoir te sluiten. Let op! Water en zout kunnen uit het zoutreservoir stromen als u het bijvult. Gevaar voor roest. Start om dit te voorkomen een programma nadat u het zoutreservoir heeft bijgevuld. 18 leonardHet glansmiddeldoseerbakje vullen

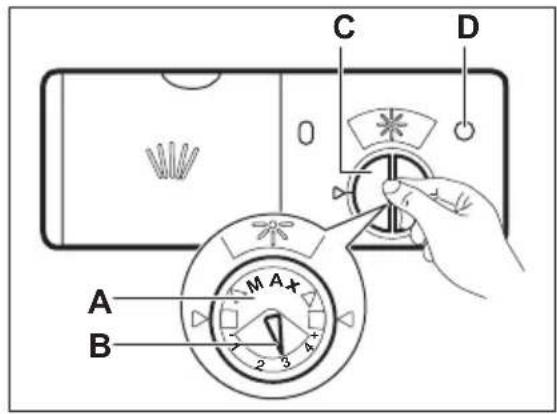

1. Draai de dop (C) linksom om het glans-

Vul het glansmiddeldoseerbakje (A) niet verder dan de aanduiding 'max'.

3. Verwijder gemorst glansmiddel met

een absorberend doekje om te voorko- men dat er te veel schuim ontstaat.

Om het glansmiddeldoseerbakje te sluiten, plaats u het dekseltje terug en draait u het rechtsom. Vul het doseerbakje bij wanneer de lens ( D) helder wordt. U kunt het schuifje voor de vrij te ge- ven hoeveelheid (B) instellen tussen stand 1 (laagste hoeveelheid) en stand 4 (hoogste hoeveelheid). DAGELIJKS GEBRUIK

1. Draai de waterkraan open.

2. Druk op de aan-/uittoets om het appa-

raat te activeren. Zorg dat het apparaat in de instelmodus staat. Zie ‘EEN PRO- GRAMMA INSTELLEN EN STARTEN'.

• Vul het zoutreservoir als het zoutindi- catielampje brandt.

3. Zorg ervoor dat er glansspoelmiddel in

het glansmiddeldoseerbakje zit.

len en te starten voor het type lading en de mate van vervuiling. Vaatwasmiddel gebruiken

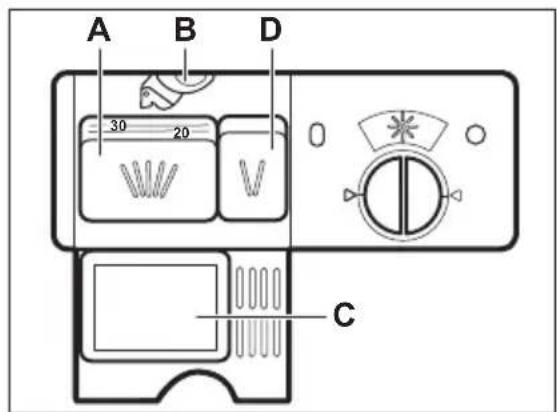

1. Druk op de ontgrendelknop (B) om het

deksel (C) te openen.

2. Doe het vaatwasmiddel in het doseer-

Als het programma over een voor- spoelfase beschikt, plaats dan een klei- ne dosis afwasmiddel in doseerbakje (D).

Als u vaatwastabletten gebruikt, plaatst u deze in het doseerbakje (A).

5. Sluit het deksel. Zorg ervoor dat het

ontgrendelknopje op zijn plaats dicht- klikt. Gebruik van gecombineerde afwastabletten Als u tabletten gebruikt die zout en glans- middel bevatten, is het niet nodig om de doseerbakjes voor zout en glansmiddel te vullen.

1. Stel de waterontharder op het laagste

2. Stel de dosering van het glansmiddeldo-

seerbakje in op de laagste stand. Voer deze stappen uit als u stopt met het gebruik van alles-in-1 tabletten voordat u afwastabletten, glansmiddel en regeneerzout apart gaat gebruiken:

1. Druk op de aan-/uittoets om het appa-

raat te activeren. leonard 192. Stel de waterontharder in op het hoog- ste niveau.

3. Zorg ervoor dat het zoutreservoir en het

glansmiddeldoseerbakje gevuld zijn.

4. Start het kortste programma met een

spoelfase, zonder afwasmiddel en zon- der vaat.

5. Stel de waterontharder af op de water-

hardheid in uw omgeving.

6. Stel de hoeveelheid glansmiddel in.

Een programma instellen en starten Instelmodus Het apparaat moet in de instelmodus staan om bepaalde acties te accepteren. Het apparaat staat in de instelmodus als na activatie alle programmalampjes uit zijn en het lampje einde knippert. Druk op de programmatoets als het bedie- ningspaneel andere omstandigheden weer- geeft, tot het apparaat in de instelmodus staat. Een programma starten

1. Draai de waterkraan open.

2. Druk op de aan-/uittoets om het appa-

raat te activeren. Zorg dat het apparaat in de instelmodus staat.

3. Blijf op de programmatoets drukken tot

de aanduiding van het programma dat u wilt instellen verschijnt.

4. Sluit de deur van het apparaat. Het pro-

gramma wordt gestart. De deur openen als het apparaat in werking is Als u de deur opent, stopt het apparaat. Als u de deur weer sluit, gaat het apparaat ver- der vanaf het punt van onderbreking. Het programma annuleren

1. Open de deur van het apparaat.

2. Houd de programmatoets ingedrukt tot

het lampje van het ingestelde program- ma uit gaat en het eindlampje knippert. Controleer of er afwasmiddel in het af- wasmiddeldoseerbakje aanwezig is voordat u een nieuw programma start. aan het einde van het programma Wanneer het programma is voltooid, klinkt er met tussenpozen een geluidssignaal en wordt het indicatielampje einde op het dis- play weergegeven.

1. Druk op de aan-/uittoets om het appa-

• Laat de borden afkoelen voordat u deze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadi- gingen.

• Ruim eerst het onderrek en dan het bovenrek uit.

• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

AANWIJZINGEN EN TIPS

De waterontharder Hard water bevat een grote hoeveelheid mi- neralen die schade aan het apparaat en slechte schoonmaakresultaten kan veroor- zaken. De waterontharder neutraliseert de- ze mineralen. Het regenereerzout houdt de wateronthar- der schoon en in goede staat. Het is be- langrijk om het correcte niveau voor de wa- terontharder in te stellen. Dit zorgt ervoor dat de waterontharder de juiste hoeveelheid regenereerzout en water gebruikt. De korven inruimen Zie de meegeleverde folder voor voor- beelden van het inruimen van de kor- ven.

• Gebruik het apparaat alleen om voorwer- pen af te wassen die vaatwasbestendig zijn.

• Doe geen voorwerpen in het apparaat die gemaakt zijn van hout, hoorn, aluminium, tin en koper. 20 leonard• Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keukenhanddoeken).

• Verwijder alle voedselresten van de voor- werpen.

• Voor het gemakkelijk verwijderen van aangebrande voedselresten weekt u de pannen eerst in water voordat u ze in het apparaat plaatst.

• Plaats holle voorwerpen (bijv. kopjes, gla- zen en pannen) met de opening naar be- neden.

• Zorg ervoor dat serviesgoed en bestek niet in elkaar schuiven. Meng lepels met ander bestek.

• Zorg er voor dat glazen andere glazen niet aanraken

• Leg kleine voorwerpen in de bestek- mand.

• Leg lichte voorwerpen in de bovenste korf. Zorg ervoor dat de voorwerpen niet verschuiven.

• Zorg er voor dat de sproeiarmen vrij kun- nen ronddraaien voordat u een program- ma start. Met behulp van zout, glansmiddel en afwasmiddel

• Gebruik alleen zout, glansmiddel en af- wasmiddel voor afwasautomaten. Andere producten kunnen het apparaat bescha- digen.

• Het glansmiddel helpt om tijdens de laat- ste spoelfase het servies te drogen zon- der strepen en vlekken.

• Gecombineerde afwastabletten bevatten vaatwasmiddel, glansmiddel en andere middelen. Zorg ervoor dat deze tabletten geschikt zijn voor de waterhardheid in uw omgeving. Zie de instructies op de ver- pakking van de producten.

• Vaatwastabletten worden bij korte pro- gramma's niet helemaal opgelost. Wij be- velen u aan de tabletten alleen bij lange programma's te gebruiken, om restjes af- wasmiddel op uw serviesgoed te voorko- men. Gebruik niet meer dan de juiste hoe- veelheid vaatwasmiddel. Zie de instruc- ties van de vaatwasmiddelfabrikant. Voor het starten van een programma Controleer of:

• De filters schoon zijn en correct zijn ge- plaatst.

• De sproeiarmen niet zijn verstopt.

• De positie van de items in de mandjes correct is.

• Het programma van toepassing is op het type lading en de mate van bevuiling.

• De juiste hoeveelheid afwasmiddel is ge- bruikt.

• Er regenereerzout en glansmiddel is toe- gevoegd (tenzij u gecombineerde afwas- tabletten gebruikt).

• De dop van het zoutreservoir goed dicht zit.

ONDERHOUD EN REINIGING

Waarschuwing! Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Vuile filters en verstopte sproeiarmen verminderen de wasresultaten. Controleer regelmatig de filters en rei- nig deze zo nodig. De filters reinigen

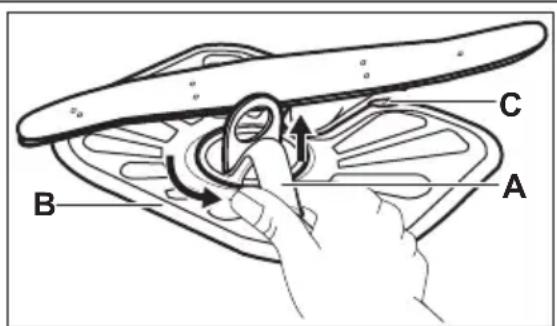

1. Draai het filter (A) linksom en verwijder

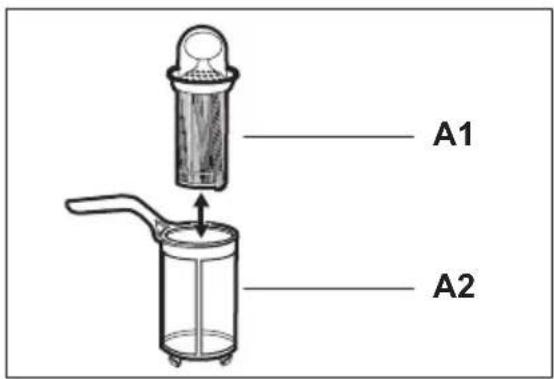

2. Haal om het filter (A) te demonteren,

(A1) en (A2) uit elkaar.

3. Verwijder het filter (B).

Reinig de filters met water.

Zorg er voordat u het filter (B) terug- plaatst voor dat er geen etensresten of vuil in en rond de rand van de opvang- bak zit.

6. Zorg ervoor dat het filter (B) juist wordt

geplaatst onder de 2 geleiders (C).

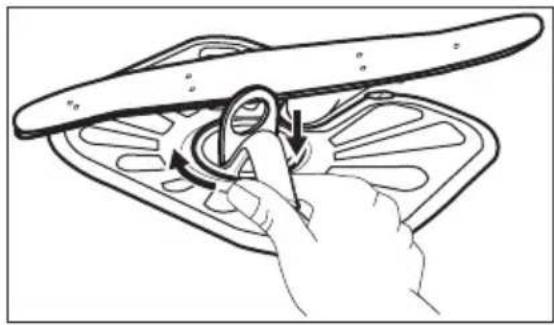

7. Monteer het filter (A) en zet het terug in

filter (B). Rechtsom draaien tot het vastzit. Een onjuiste plaatsing van de filters kan leiden tot slechte wasresultaten en het apparaat beschadigen. De sproeiarmen reinigen Probeer niet de sproeiarmen te verwijderen. Als etensresten de openingen in de sproei- armen hebben verstopt, verwijder deze dan met een smal en puntig voorwerp. Buitenkant reinigen Maak het apparaat schoon met een vochti- ge, zachte doek. Gebruik alleen neutrale schoonmaakmidde- len. Gebruik geen schuurmiddelen, schuur- sponsjes of oplosmiddelen. PROBLEEMOPLOSSING Het apparaat start of stopt niet tijdens de werking. Raadpleeg voordat u contact opneemt met de service-afdeling, de informatie die volgt voor oplossing van het probleem. Bij sommige problemen knipperen de lampjes om een foutcode weer te ge- ven. Foutcode Probleem

• Het eindlampje knippert 1 keer onderbroken.

• Geluidssignaal klinkt 1 keer. Het apparaat wordt niet met water gevuld.

• Het eindlampje knippert 2 keer onderbroken.

• Geluidssignaal klinkt 2 keer. Het apparaat pompt geen water weg.

• Het eindlampje knippert 3 keer onderbroken.

• Geluidssignaal klinkt 3 keer. Het beschermingssysteem tegen lekkage is aan. Waarschuwing! Schakel het apparaat uit voordat u controles uitvoert. Probleem Mogelijke oplossing U kunt het apparaat niet activeren. Zorg dat de stekker in het stopcontact is gestoken. Zorg dat er geen zekering in de zekeringenkast is door- gebrand. Het programma start niet. Zorg dat de deur van het apparaat is gesloten. 22 leonardProbleem Mogelijke oplossing Het apparaat wordt niet met water ge- vuld. Controleer of de waterkraan is geopend Zorg dat de waterdruk niet te laag is. Neem hiervoor zo nodig contact op met uw lokale waterleidingbedrijf. Controleer of de waterkraan niet verstopt is. Controleer of het filter in de toevoerslang niet verstopt is. Controleer of er geen knikken of bochten in de water- toevoerslang aanwezig zijn. Het apparaat pompt geen water weg. Controleer of de gootsteenafvoer niet verstopt is. Controleer of er geen knikken of bochten in de wateraf- voerslang aanwezig zijn. Het beschermingssysteem tegen lekkage is aan. Draai de waterkraan dicht en neem contact op met de service-afdeling. Schakel het apparaat na de controles in. Het programma gaat verder vanaf het punt waar het werd onderbroken. Als het probleem opnieuw optreedt, neemt u contact op met onze service-afdeling. Neem ook contact op met de service-afde- ling als er andere alarmcodes worden weer- gegeven. De was- en droogresultaten zijn niet naar tevredenheid Witte strepen of een blauwe waas op glazen en serviesgoed

• De vrijgegeven hoeveelheid glansmiddel is te hoog. Zet de dosering van het glansmiddel op een lagere stand.

• Er is te veel vaatwasmiddel gebruikt. Vlekken en opgedroogde watervlekken op glazen en servies

• De vrijgegeven hoeveelheid glansmiddel is te laag. Zet de dosering van het glans- middel op een hogere stand.

• De kwaliteit van het vaatwasmiddel kan de oorzaak zijn. Het serviesgoed is nat

• Het programma heeft geen droogfase of een te lage droogtemperatuur.

• Het glansmiddeldoseerbakje is leeg.

• De kwaliteit van het glansmiddel kan de oorzaak zijn. Zie ‘AANWIJZINGEN EN TIPS’ voor an- dere mogelijke oorzaken. TECHNISCHE INFORMATIE Afmeting Breedte / hoogte / diepte (mm) 596 / 818 - 898 / 555 Aansluiting op het elektrici- teitsnet Zie het typeplaatje. Voltage 220-240 V Tijd 50 Hz Waterdruk Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 ) Watertoevoer

max. 60 °C Vermogen Couverts 12 Energieverbruik Modus aan 0.99 W Modus uit 0.10 W

1) Sluit de slang aan op een kraan met 3/4”-schroefdraad.

2) Als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonnepanelen

en windenergie), gebruik dan een heetwatervoorziening om het energieverbruik te verminderen. leonard 23MILIEUBESCHERMING Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

• Gooi het verpakkingsmateriaal op juiste wijze weg. Recycle de materialen met het symbool
