Merk	Atag
Model	WD1692D
Categorie	Verwarmingslade en -kast
Producttype	Inbouwverwarmingslade
Elektrische voeding	220-240 V ~ eenfasig, 10 A
Temperatuurbereik	30 °C tot 80 °C
Maximaal laadvermogen	25 kg
Verwarmingssysteem	Geforceerde hete lucht met ventilator
Functies	Ontdooien, voorverwarmen servies, warm houden, slow cooking
Aanbevolen temperaturen	30 °C (ontdooien), 50 °C (glazen), 60 °C (servies), 70 °C (warme gerechten), 80 °C (opwarmen en slow cooking)
Werkingindicator	Controlelampje: knippert wanneer het apparaat verwarmt, brandt constant wanneer de lade gesloten is en de temperatuur is bereikt
Bediening	Draaiknop zichtbaar wanneer de lade open is
Materiaal voorpaneel	Roestvrij staal of glas (afhankelijk van versie)
Onderhoud	Reiniging met vochtige doek en zeepwater; geen stoomreiniger of schurende producten gebruiken
Veiligheid	Behuizing niet openen; geen hete schalen plaatsen; maximaal belastbaar 25 kg; niet op de lade zitten
Installatie	Inbouw; elektrische aansluiting vóór montage; zorg voor een bereikbaar stopcontact
Meegeleverde accessoires	Bevestigingsschroeven (4) en hoekstukken
Repareerbaarheid	Neem contact op met de Atag-klantenservice; reserveonderdelen op aanvraag beschikbaar
Milieubescherming	Recyclebare verpakking; gooi het apparaat niet bij het huishoudelijk afval (AEEA-richtlijn)

Veelgestelde vragen - WD1692D Atag

Welke temperaturen kan ik instellen op de verwarmingslade Atag WD1692D?

Met de draaiknop kunt u de temperatuur instellen tussen 30 °C en 80 °C. Elke stand correspondeert met een functie: 30 °C voor ontdooien, 50 °C voor het voorverwarmen van glazen, 60 °C voor servies, 70 °C voor warm houden en 80 °C voor opwarmen of slow cooking.

Kan ik de verwarmingslade gebruiken om voedsel te ontdooien?

Ja, bij een temperatuur van 30 °C (stand *) kunt u voedsel ontdooien of deeg laten rijzen.

Hoe reinig ik de verwarmingslade Atag WD1692D?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig alle oppervlakken met een vochtige doek en zeepwater en droog af met een zachte doek. Gebruik geen stoomreiniger, schurende producten, alcohol of oplosmiddelen. Het voorpaneel van roestvrij staal of glas heeft een specifiek niet-schurend product nodig.

Wat is de maximale belasting van de lade?

De maximale belasting is 25 kg. Overschrijd deze limiet niet om schade aan het apparaat te voorkomen.

Kan ik kunststof schalen in de verwarmingslade plaatsen?

Nee, bewaar geen kunststof of brandbare voorwerpen in het apparaat, omdat deze tijdens gebruik kunnen smelten of vlam vatten.

Verwarmt de lade wanneer hij open is?

Nee, het apparaat verwarmt alleen wanneer de lade gesloten is. Het controlelampje knippert tijdens het verwarmen en blijft branden wanneer de temperatuur is bereikt en de lade gesloten is.

Hoe installeer ik de verwarmingslade Atag WD1692D?

Het apparaat moet worden geïnstalleerd in een uitsparing van een keukenkastje. De elektrische aansluiting (220-240 V, 10 A, met aarde) moet vóór plaatsing worden uitgevoerd. Schuif het apparaat erin, open de lade en bevestig deze met de meegeleverde 4 schroeven en hoekstukken. Het voorpaneel kan enkele millimeters worden aangepast voor een perfecte uitlijning.

Wat is het stroomverbruik van het apparaat?

De handleiding vermeldt niet het exacte vermogen, maar het apparaat werkt op een eenfasige voeding van 220-240 V met een zekering van 10 A. Het verbruik hangt af van de ingestelde temperatuur en de gebruiksduur.

Kan de verwarmingslade onafhankelijk van een oven werken?

Ja, het is een zelfstandig apparaat dat direct op het elektriciteitsnet wordt aangesloten. Het hoeft niet te worden verbonden met een oven om te werken.

Wat moet ik doen bij een storing van de verwarmingslade?

Raadpleeg eerst de gebruiksaanwijzing. Als het probleem aanhoudt, neem dan contact op met de Atag-klantendienst met het volledige typenummer van het apparaat. Open nooit zelf de behuizing.

GEBRUIKSAANWIJZING WD1692D Atag

Houd, wanneer u contact opneemt met de serviceafdelling, het complete typenummer bij de hand.

Adressen en telefonnummers van de serviceorganisatie vindt u op de garantiekaart.

Belangrijk om te weten - Important a savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

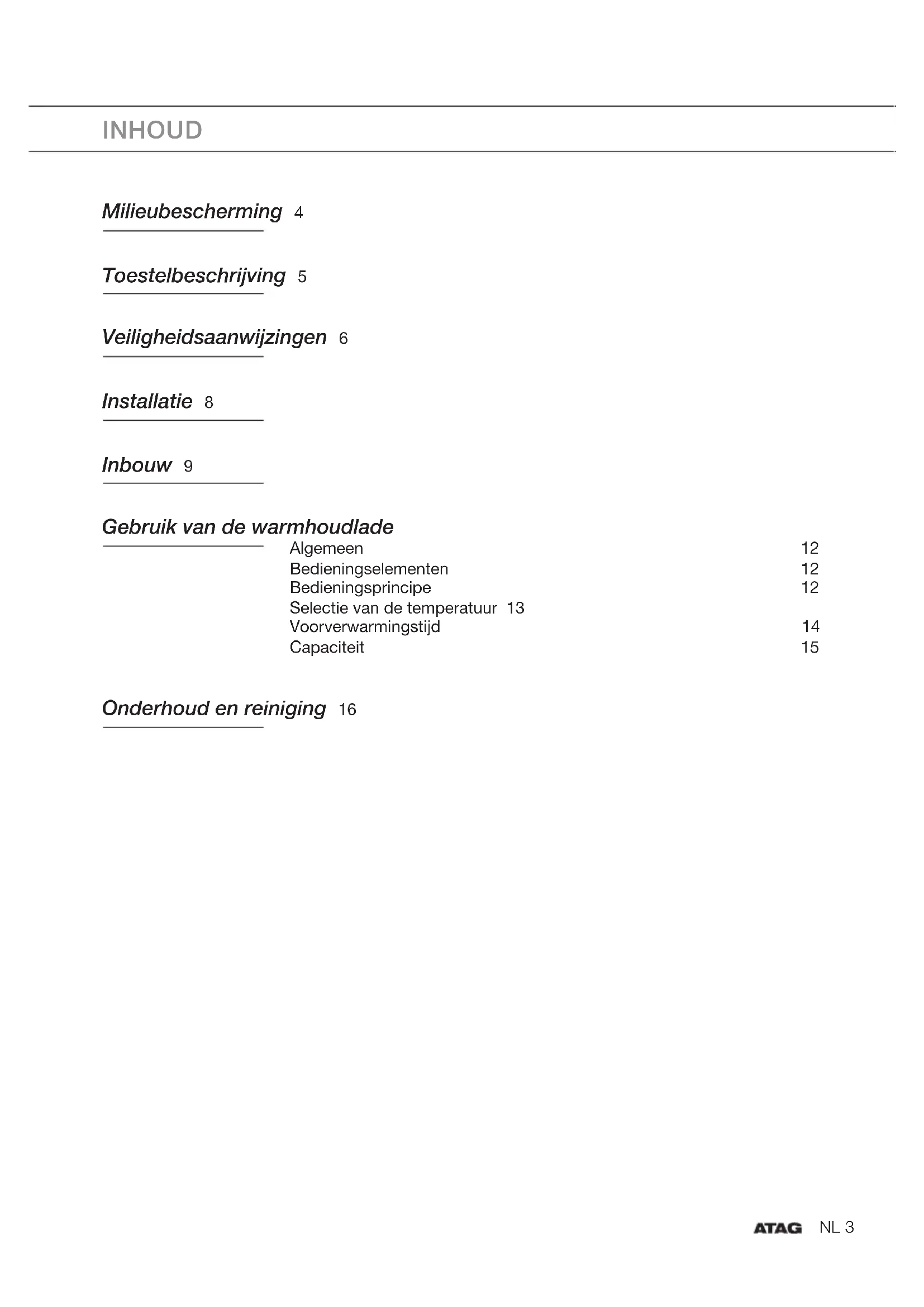

Milieubescherming 4

Toestelbeschrijving 5

Veiligheidsaanwijzingen 6

Installatie 8

Inbouw 9

Gebruik van de warmhoudlade

Algemeen 12

Bedieningselementen 12

Bedieningsprincipe 12

Selectie van de temperatuur 13

Voorverwarmingstijd 14

Capaciteit 15

Onderhoud en reiniging 16

De verpakkingsmaterialen van dit toestel können gerecycled worden. Doe dit a.u.b. en draag zo bij tot de bescherming van het milieu door ze in de passende container of afvalzak te gooien.

Vernietiging van oude elektrische apparaten

De Europese Richtlijn 2012/19/EC over Vernietiging van Elektrische en Elektronische Apparatuur (WEEE), vereist dat oude huishoudelijkke elektrische apparaten nicht mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten要去 apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wonneer u het apparaat vernietigt, het apparaat apart要去 worden ingezameld.

Consumen moeten contact opnemen met de locale autoriteiten voor informatatie over de juiste wijze van vernietiging van hun oude apparaat.

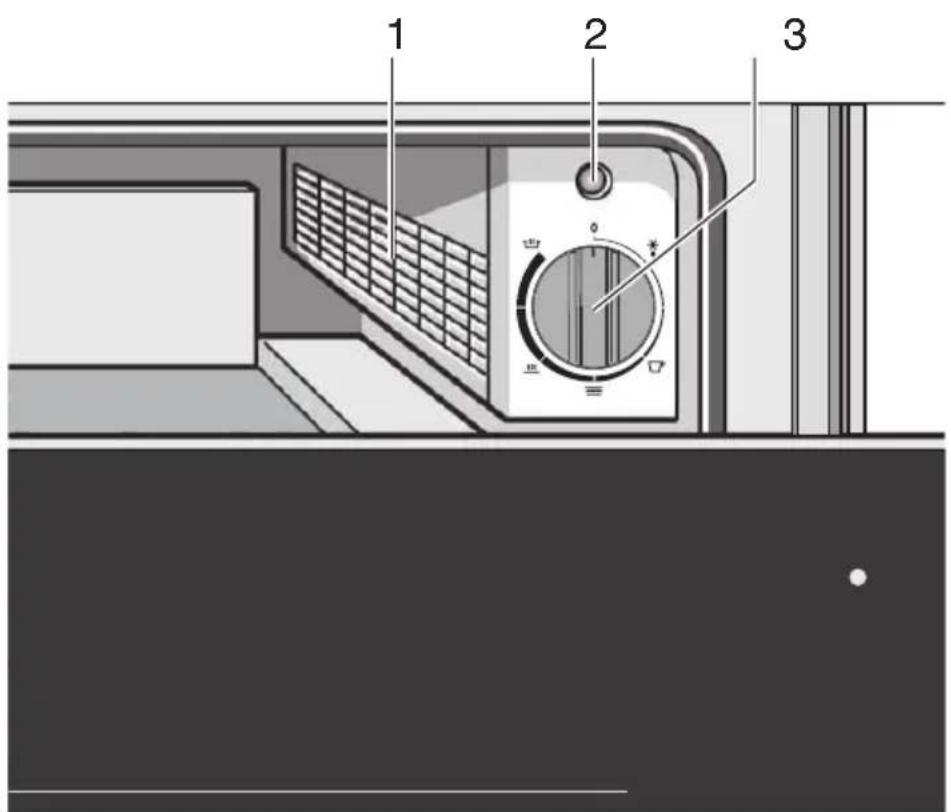

1. Ventilator en verwarming

2. Indicatielamp

Knippert als het apparaat is ingeschakeld
- Brandt als het apparaat is ingeschakeld en de lade is gesloten

1. Draaiknop voor het instellen van de temperatuur

De ingestelde temperatuur is de temperatuur van de warmteplaat onder in de lade als de lade leeg is. Eigen metingen können afwijken en zich Niet geschikt om de nauwkeurigheid van de temperatuur te controleren.

Het apparaat wordt alleen warm als de lade gesloten is.

Bewaar deze handleiding bij uw toestel. Als u uw toestel verkoopt of aan iemand anders over doet, zorg er dan voor dat de handleiding er bij blijft.

We vragen u de aanbevelingen te lezen alvorens de warmhoudlade te installereren en te gebruiken. Ze werden opgesteld voor uw verilgheid en die van anderen.

Deze warmhoudlade werk ontworpen om gebruikt te worden door particulieren in hun woning. Hij is uitsluitend bestemd voor het voorverwarmen van vaatwerk, warm honden van gerechten en slow cooking. Elk ander gebruik is verboden en kan gevaarlijk zijn. De fabrikant wijst alle aansprakelijkheid af in geval van nicht-conform gebruik.

Het oppervlak van de verwarmingsplaat is heet. Voorwerpen die op de bodem van de lade staan worden warmer dan de voorwerpen die bovenin de lade staan. Gebruik algijd pannenlappen of ovenwanten om voorwerpen uit de lade te halen.

Gebruik dit toestel alleen na inbouw. Alleen door het in te bouwen kut u alle risico door contact met onder spanning staande onderdelen vermijden.

Open in geen enkel geval de behuizing van het toestel.

De buitenkant van de servieswarmer kan in bepaalde geallen 70^ worden (afhankelijk van de gekozen temperatuur en de gebruiksduur). Gebruik pannenlappen of ovenwanten om het warme vaatwerk uit de lade te halen.

Voedsel warm houden

Plaats nooit pannen e.d.rechtstreeks van het vuur of uit de oven in de lade. Dit kan leiden tot beschadiging van de verwarmingsplaat.

De lade mag met maximaal 25kg belast worden. Bij overbelading kan de apparatuur beschadigen.

Klim nicht of zit nicht op de open lade. De apparatuur kan beschadigd worden.

Bewaar of leg geen kunststof producten of ontvlambare voorwerpen in het toestel. Ze zouden konnen smelten of vlamvatten tijdens gebruik.

Kinderen mogen het toestel alleen bedieren onder toezicht van een volwassene. Extra aandacht is vereist wanner het toestel in gebruik is.

Alvorens de lade aan te sluiten, moet u zich ervan vergewissen of alle draden van uw elektrische installmentie een voldoende doorsnede hebben om het toestel normalaat te voeden. Uw installmentie要去 beschermd worden door een smeltzekering van 10 ampère.

Het voedingscircuit要去 over een bipolar stroomonderbrekingsmechanisme met contactopeningen van minstens 3mm beschikken

De elektrische aansluiting moet uitgevoerd worden vooraleer het toestel in het meubel aan te brengen.

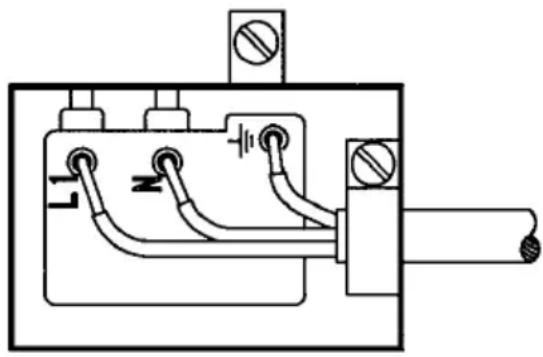

De lade要去 via een (genormaliseerde) voedingskabel met 3 geleiders van 1mm^2 (1 fase + 1 N + aarding) aangesloten worden op het elektriciteitsnet van 220 - 240 V~enkelfasig, via een stopcontact 1 fase + N + genormaliseerde a Harding CEI 60083 of conform deplaatsijke installmentevoorschriften. De aardingsdraad (groen/geel)要去 verbonden worden met de aansluitklem van het toestel en met de aarding van de installmentie.

Als het toestel worden aangesloten aan een stopcontact, dan要去 dit toegankelijk blijven na de installmentie van de lade.

De nulleider van de warmhoudlade (blauwe draad)要去 aangesloten worden aan de nulleider van het elektriciteitsnet.

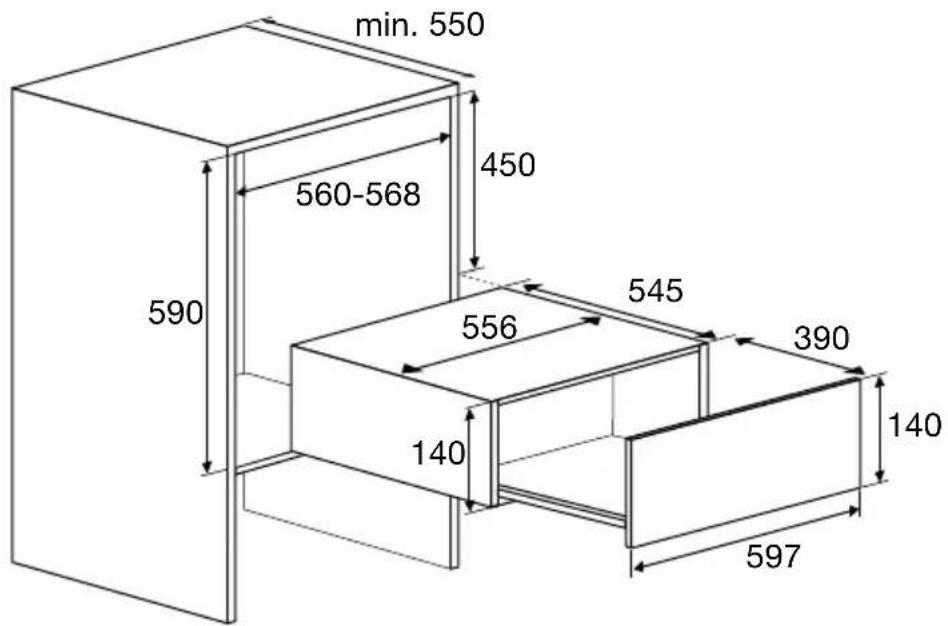

Schuif het toestel in de nis van het keulenmeubel. Controller of de behuizing goed op+zijnplaats komt te zitten.

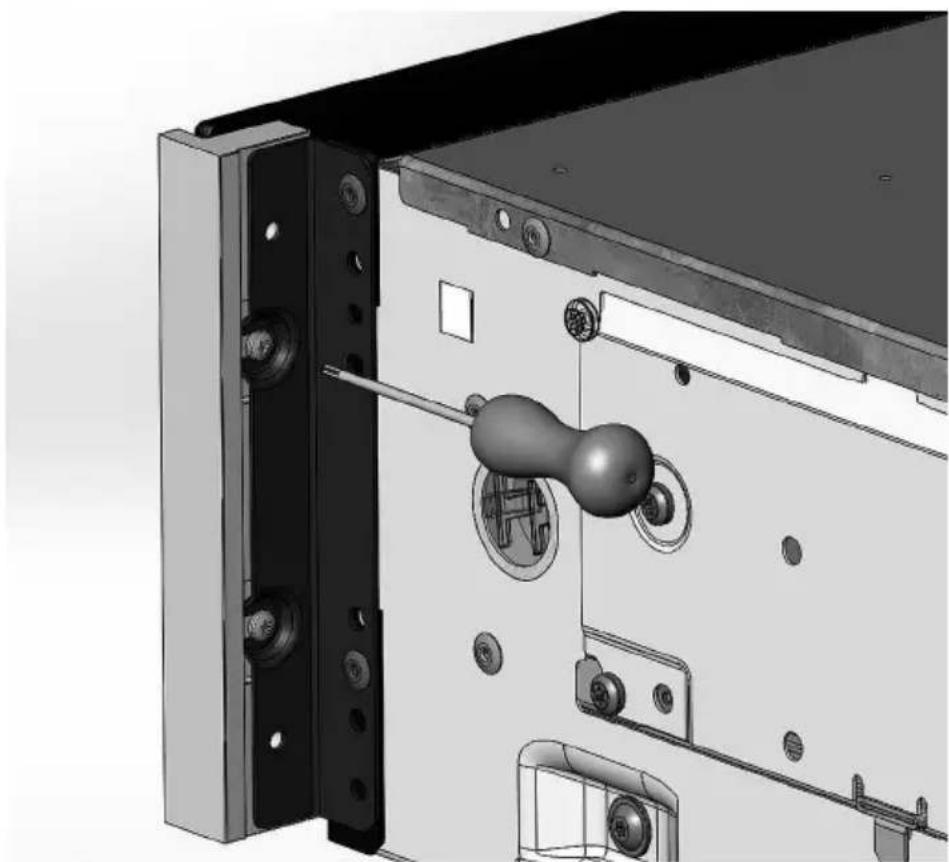

Open de lade en bevestig het toestel aan de zijwanden van het meubel met de 4 meegeleverde schroeven en afstandsbussen.

WD1674M - WD1611D - WD1692D

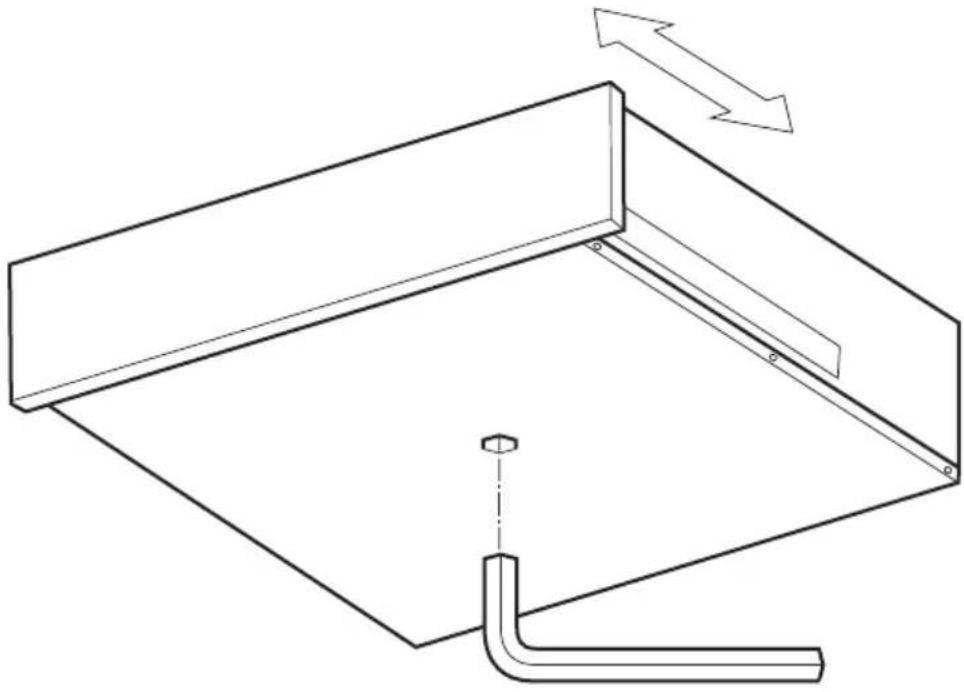

De voorkant is enkele millimeters in te stellen om uit te lijnen met andere apparaten. Dit kan met een inbus sleutel aan de onderzijde van het apparaat.

Voor de WD1674M zijn de aluminium profielen met + / - 1 mm bij te stellen.

Algemeen

Het toestel beschikt over een verwarmingssystem met warme lucht.
Een ventilator verspreidt de warmte gelijkmatig en snel over de lade.

Een beschermrooster belet contact met de waarstanden en de ventilator.

Bedieningselementen

U beschikt over een draaiknop voor AAN/UIT en de temperatuurregeling. De draaischakelaar is alleen zichtaar wanner de lade open is.

Bij gesloten lade=kunt u via het controleampje aan de voorkant zien of het toestel ingeschakeld is.

Bedieningsprincipe

• Plaats het servies, of schalen met voedsel, in de lade.
  Stel de gewenste temperatuur in.

Het controelampje 'onder spanning' gaat knipperen.

Sluit de lade.

Het controleampje 'onder spanning' gaat branden.

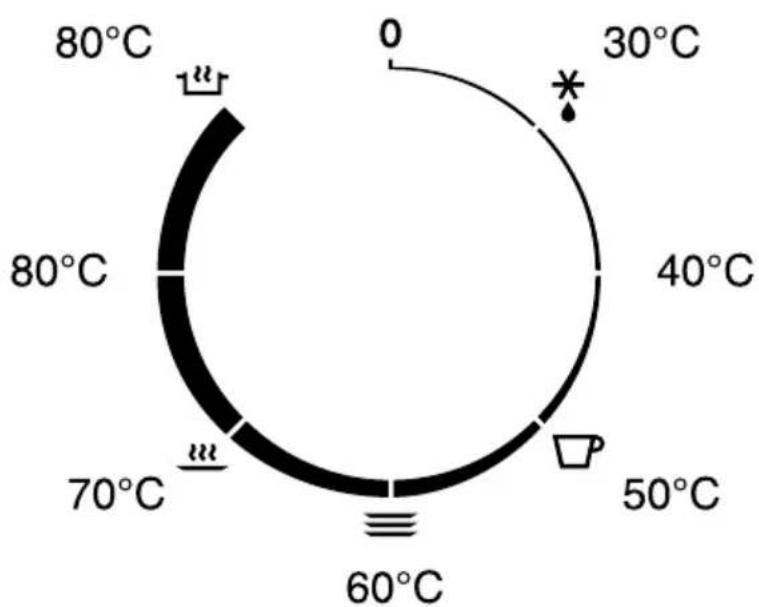

Selectie van de temperatuur

Met de temperatuur knop=kunt u een temperatuur:tussen 30 en 80^ instellen.

Icoon	Temperatuur	Functie Toepassing
0 0 Uit	-
*	30 °C Ontdooien	Voor het ontdooien van etens	waren. Rijzen van deeg.
- 40 °C	Ontdooien
	50 °C Voorverwarmen	warmen drinkservies Voorverwarmen	men koffiekoppen.
	60 °C Voorverwarmen	warmen servies Voorverwarmen	van borden en schalen. Warmhouden van gerechten (eieren, brood).
	70 °C Berechten	warm honden Warmhouden	van gerechten (vlees, vis, groenten).
- 80 °C	Warmhouden en opwarmen	Warmhouden en opwarmen	opwarmen van gerechten.
	80 °C met ventilator	Slow cooking Na het aanbraden	de pan of schaal in de ladeplaatsen. Laat het gerecht langzaam garen gedurende de aangeraden tijd.

Voorverwarmingstijd

De voorverwarmingstijd voor vaatwerk hangt van meerdere factoren af:

• het materiaal en de dikte van het vaatwerk;
• de vulgraad;
• de verdeling van de belasting;
• de temperatuurregeling.

Het is dus onmogelijk om op voorhand precieze gegevens te geben.

Enkele richtwaarden:

Bij een ingestelde temperatuur van 60^ , bedraagt de duur voor een gelijkmatige verwarming:

• van het servies voor een maaltijd voor ces Personen ongeveer 30 min.
• van het servies voor een maaltijd voor twaalf Personen ongeveer 40 min.

U zult selbst ervaren welke duur het best geschikt is voor uw vaatwerk.

Capacitite

De capacititeit hangt af van de hoogte van het model, het gewicht en de afmetingen van uw servies.

De lade mag maximaal met 25 kg servies gevuld worden.

De volgende voorbeelden worden alleen ter informatie geveven:

WD1674M/WD1611D/WD1692D

De hoeveelheden zijn bepaald door het volume

Vaatwerk voor 6 personen:

6 greb borden 28 cm

6 soepborden 22 cm

1 schaal 22 cm
1 schaal 20 cm
1 schaal 0 18 cm
2 vleesschotels 36 cm

of 16 grete borden 28cm

+8kommen 010cm

of 24 soepborden 22cm

of 40kommen 10cm

of 60 kopies 8cm

of...

Alvorens het toestel te onderhouden, moet u het uitschakelen en latent afkoelen.

Maak alle oppervlakken alleen schoon met een vochtige doek en een sopje. Droog het verwolgens met een zachte doek.

Het toestel Niet schoonmaken met een stoornreiniger.

Het gebruik van schurende producten, alcohol of oplosmiddel is af teraden; ze zouden het toestel konnen beschadigen.

De voorkant is van roestvrij staal of glas en is krasgevoelig. Gebruik een specialniet schurend schoonmaakmiddel voor roestvrij staal.

U kurz de glasbodem schoonmaken met warm water en afwasmiddel. Droog hem verrolgens goed af en breng hem pas waar aan in de lade aan nadat hij perfect droog is.
