Producttype	Gaskookplaat
Merk	Bertazzoni
Model	PM361IGX
Afmetingen (L x D)	59 x 50 cm
Gastoevoer	Natuurlijk gas G20/G25 of butaan G30 / propaan G31 (druk 20/25/28/37 mbar)
Elektrische voeding	230 V ~ 50/60 Hz
Aantal branders	4
Typen branders	Hulp, Halfsnel, Snel, Dual
Ontsteking	Automatische elektrische ontsteking met ontstekingsknop
Veiligheid	Thermokoppel op elke brander
Materiaal	Roestvrij staal en email
Reiniging	Zeepwater, zachte doek, specifieke producten voor roestvrij staal
Installatie	Inbouw, natuurlijke ventilatie vereist
Gasaansluiting	Schroefdraadaansluiting 1/2 BSP mannelijk (UNI-ISO 228-1)
Elektrische aansluiting	Geaard stopcontact of directe aansluiting met eenpolige schakelaar
Bijgeleverde reserveonderdelen	Conversiesproeiers, afdichtingsring, bevestigingsplaatjes
Normen	EEG-richtlijn 90/396, EN 60335-1, EN 60335-2-6
Gebruik	Huishoudelijk, niet professioneel

Veelgestelde vragen - PM361IGX BERTAZZONI

Hoe de branders aansteken?

Draai de knop naar de maximale stand (grote vlam) en druk op de ontstekingsknop of de knop zelf (automatische ontsteking). Houd de knop 10 seconden ingedrukt na ontsteking om het thermokoppel te activeren.

Wat te doen als een brander niet wil ontsteken?

Controleer of de gastoevoer open is en of de branderdeksels correct zijn geplaatst. Bij stroomuitval steek de brander aan met een lucifer in de maximale stand. Als het probleem aanhoudt, neem contact op met de klantendienst.

Hoe de minimale vlam afstellen?

Steek de brander aan in de minimale stand, verwijder de knop en draai aan de stelschroef (naast de kraanstang) met een kleine schroevendraaier tot een stabiele vlam wordt verkregen. Voor vloeibaar gas draai de schroef volledig naar rechts.

Hoe de kookplaat aanpassen aan een ander gastype?

Koppel het apparaat los, vervang de sproeiers van de branders door de juiste voor het nieuwe gas (zie tabel nr. 2 in de handleiding) en stel vervolgens de minimale vlam bij. Vervang ook het identificatieplaatje met de nieuwe instellingen.

Welke pannendiameters gebruiken?

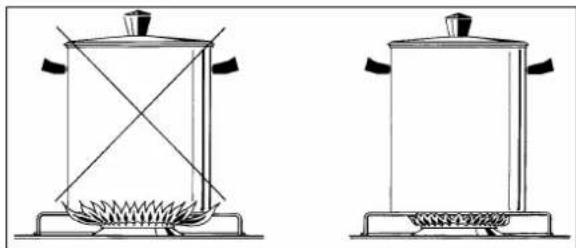

Hulpbrander: 12-14 cm, halfsnel: 14-26 cm, snel: 18-26 cm. Gebruik altijd pannen met een vlakke bodem en deksel om energie te besparen.

Hoe de kookplaat reinigen?

Koppel het apparaat los en sluit de gaskraan. Reinig de branders, roosters en deksels met warm zeepwater. Gebruik voor roestvrij staal een specifiek product. Gebruik nooit schurende middelen. Veeg gemorste vloeistoffen onmiddellijk weg.

Wat doen bij gaslek?

Sluit onmiddellijk de gaskraan, open ramen, veroorzaak geen vlammen of vonken en bel een gekwalificeerde technicus. Gebruik het apparaat niet tot het lek is gerepareerd.

Hoe de kookplaat installeren?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Maak een opening in het werkblad met de aangegeven afmetingen, breng de afdichtingsring aan, bevestig de kookplaat met de meegeleverde bevestigingsplaatjes, sluit gas en elektriciteit aan volgens de geldende normen.

Hoe het stroomsnoer vervangen?

Gebruik een snoer van het type H05RR-F 3x0,75 mm². Koppel het apparaat los, open de klemmenstrook, sluit het oude snoer los en sluit het nieuwe aan volgens de kleuren (bruin: fase, blauw: nul, geel-groen: aarde). De aarddraad moet 2 cm langer zijn.

Waar reserveonderdelen vinden?

Reserveonderdelen (sproeiers, afdichtingen, snoeren, enz.) zijn verkrijgbaar bij erkende Bertazzoni-servicecentra. Gebruik alleen originele onderdelen om veiligheid en goede werking te garanderen.

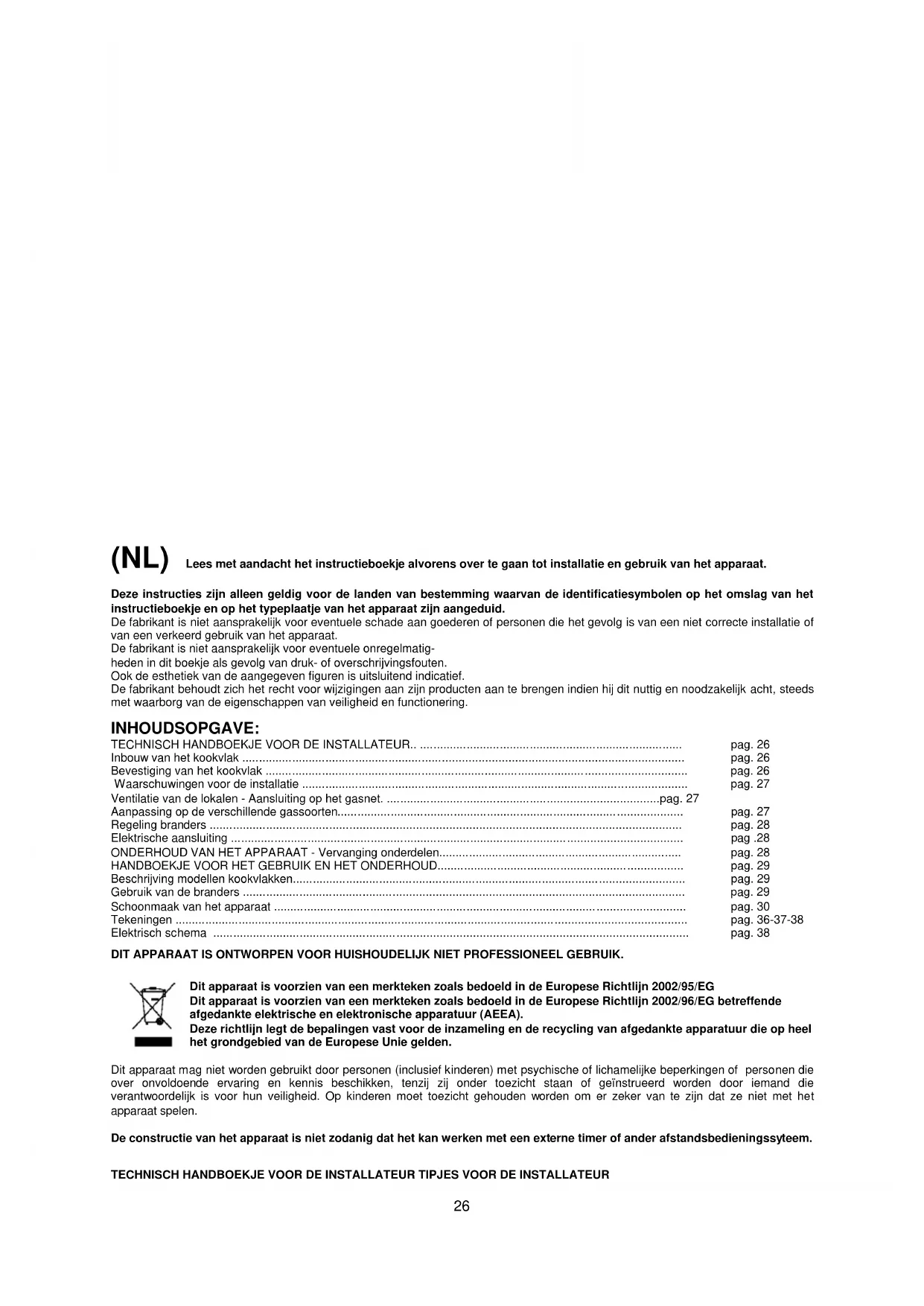

GEBRUIKSAANWIJZING PM361IGX BERTAZZONI

Lees met aandacht het instructieboekje alvorens over te gaan tot installmente en gebruik van het apparaat.

Deze instructies zich aan alleen geldig voor de landen van bestemming waarvan de identificatiesymbolen op het omslag van het instructieboekje en op het typeplaatje van het apparaat zich aangeduid.

De fabrikant is nicht aansprakelijk voor eventuele schade aan goederen of Personen die het gevolg is van een Niet correcte installmentie of van een verkeerd gebruik van het apparatus.

De fabrikant is Niet aansprakelijk voor eventuele onregelmatig

heden in dit boekje als gevolg van druk- of overschrijvingsfouten.

Ook de esthetiek van de aangegeven figuren is uitsluitend indicatief.

De fabrikant behoudt zich hetrecht voor wijzigingen aan+zijn producten aan te brengen indien hij dit nuttg en noodzakelijk ache, steeds met waarborg van de eigenschappen van verilgheid en functionering.

INHOUDSOPGAVE:

TECHNISCH HANDBOEKJE VOOR DE INSTALLATEUR.. . 26

Inbouw van het kookvlak . 26

Bevestiging van het kookvlak . pag. 26

Waarschuwingen voor de installmente pag.27

Ventilatie van de lokalen - Aansluiting op het gasnet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aanpassing op de verschillende gassoorten

Regeling branders . 28

Elektrische aansluiting pag .28

ONDERHOUD VAN HET APPARAAT - Vervanging onderdelen.. pag.28

HANDBOEKJE VOOR HET GEBRUK EN HET ONDERHOUD. pag. 29

Beschrijving modellen kookvlakken. pag. 29

Gebruik van de branders . 29

Schoonmaak van het apparatusat

Tekeningen pag. 36-37-38

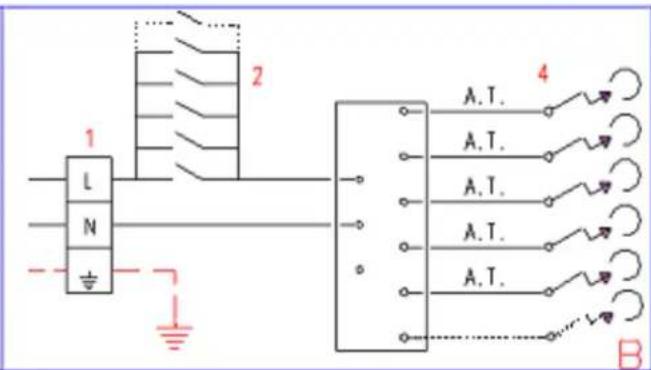

Elektrisch schema pag. 38

DIT APPARAAT IS ONTWORPEN VOOR HUISHOUDELIJK NIET PROFESSIONEEL GEBRUIK.

Dit apparatus is voorzien van een merkteken zoals bedoeld in de Europese Richtlijn 2002/95/EG
Dit apparatus is voorzien van een merkteken zoals bedoeld in de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Deze richtig leegt de bepalingen vast voor de inzameling en de recycling van afgedankte apparatuur die op heel het grondgebied van de Europese Unie gelden.

Dit apparaat mag nicht worden gezrukt door Personen (inclusief kinderen) met psychische of lichamelijke beperkingen of Personen die over onvoldoendeerving en kennis beschikken, tenzij zij onder toezicht staan of geinstruerd worden door≦mand die verantwoordelijk is voor hun verligheid. Op kinderen moet toezicht gehonden worden om er zeker van te zich dat ze Niet met het apparaat spelen.

De constructie van het apparaat is nicht zodanig dat het kan werknen met een externe timer of ander afstandsbedieningsyteem.

TECHNISCH HANDBOEKJE VOOR DE INSTALLATEUR TIPJES VOOR DE INSTALLATEUR

De installmentie, de regelingen, de veranderingen en het onderhoud die in deze afding zijn aangeduid moeten uitsluitend door gekwalificeerd personeel verricht worden. Een verkeerde installmentie kan schade voroorzaken aan Personen, dieren of voorwerpen, t.o.v. welke de fabrikant Niet aansprakelijk gesteld kan worden. De veiligheidsinrichtingen of de automatische regeling van de apparatenijdens het leven van de installmentie hunnen uitsluitend door de fabrikant of door de bevoegde geauthoriseerde leverancier veranderd worden.

INBOUW VAN DE KOOKVLAKKEN

Na de verschillende delen uitgepakt te hebben, zie of het kookvlak ongeschonden is. Bij twijfel gebruik het apparaat Niet en roep assistentie in van gekwalificeerd personeel.

De verpakkingsscomponenten(polystyrool expans, zakjes, karton, spijkers, enz.) zijn gevaarlijke voorwerpen en要去en nicht binnen bereik van kinderen blijven.

Gezien de afmetingen van het apparatus (zie tabel n. 1) maak een gat in het vlak (zie tekeningen):

^ Vlakken model P61/P61V (59x50 cm) P91/P91V(86x50 cm) rechte hoek fig. 1A.

en volg de in babel 1 aangeduide afmetingen.

Het apparaat worden in klasse 3 geklassificiered en is dus onderhevig aan de voorschriften die door de normen voor deze apparaten zichoor voorzien.

Om penetratie van vloeistoffen in het onderliggend meubelstuk te voorkomen, is het apparaat voorzien van een speciale pakking. Om deze pakking aan te brengen, volg aandachtig de volgende instructies:
1) Strek de verzegelingspakking uit langs de openingsboard en zorg dat de verbindingspunten op elkaar komen te liggen (fig. 2)
2) Plaats het vlak in de ruimte van het meubelstuk

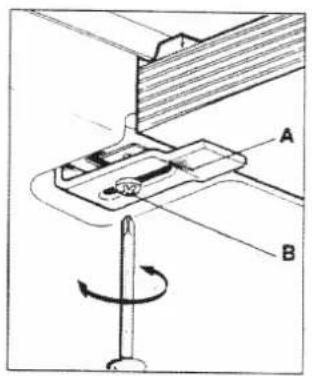

3) Monteir met een schroevedraaier de 4 plaatjes A middels de passende schroef B (fig. 3)
4) Laat de plaatjes lopen en blokkeer ze door schroef B vast te schroeven
5) Snijrecht het pakkingsgedeelte aan de buitenkant van het vlak.

BELANGRIJKE WAARSCHUWINGEN VOOR DE

Dit kookvlak vrij afzonderlijk geinstalleerd kan worden, ofussen keukenmeubels ofussen een meubelstuk en een muurwand. De awhile ande omringende oppervlakten要去en weerstand hunn bieden aan een overtemperatuur van 65 K.

Om te voorkomen dat de geplastificierde platen die het meubelstuk bekleden zich loslaten, moet de lijm die ze aan elkaar vastplakt watstand bieden aan temperaturesniet lager dan 150^

De installmentie van het apparaat moet geschieden met inachtneming van deplaatselijke nationale normen en in een goed geventileerd lokaal.

Het apparaat is Niet aangesloten op inrichtingen voor de ontruiing van verbrandingsproducten. Het moet dus aangesloten worden in overeenstemming met de hierboven aangeduide installmentenormen.

Vooral de normen voor de ventilatie van de lokalen dienen gevolgd te worden.

VENTILATIE VAN DE LOKALEN

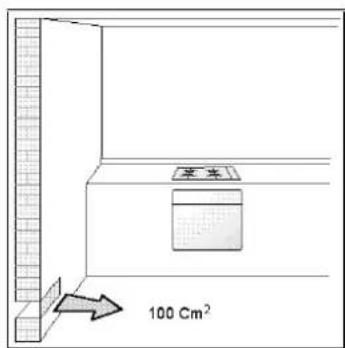

Om het apparaat goed te latent functioneren, is hetoodzakelijk dat het lokaal waar het geinstalleerd is steeds goed geventileerd is.

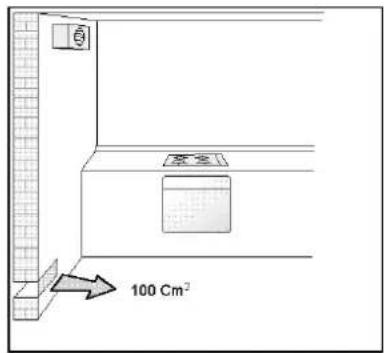

Het volume van het lokaal moet nicht minder dan 25m^3 zich en de nodige hoeveelheid lucht要去 gebaseerd worden op een regelmatige verbranding van het gas en op de ventilatie van het lokaal.

De normale toevoer van lucht za geschienen door permanente openings in de wanden van het te ventilieren lokaal:deze openingsen zijn met de buitenkant verbonden en要去en een minimum doorsnede hebben van 100cm^2 (zie fig.4). De openingsen要去en zo gemaakt worden dat ze Niet verstopt konnen raken.

PLAATSING EN VENTILATIE

De op gas lopende kookapparaten moeten de verbrandingsgassen ontruiimen door middel van op schoortenen, op rookpijpen ofrechtstreeks met de buitenkant verbonden=kappen (zie fig. 5A).

Indien geen kap geplaatst kan worden, is het gebruik van een ventilator geinstalleerd op een venster of rechtsstreeks met de buitenkant verbonden toegestaan; de ventilator moet tezamen met het apparaat in werkig gesteld worden (zie fig. 5B), mits de nationale normen inzake de ventilatie van de lokalen in acht genomen zich.

Alvorens het apparaat op het gasnet aan te sluiten, verwijder allereerst de plastieke bescherming stap van het gascircuit die onder druk in de ingangsverbindingsstuk gestoken is;om deze tap te verwijdenen schroef hem gewoon los.

Zie daarna of de gegevens van het typeplaatje dat aan de onderkant van de bak geplaatst is, overeenkommen met die van het gasnet.

Een etiketje geplaatst op de laatste pagina van dit boekje en op de laagste kant van de bak, geeft de regelingsvoorwaarden aan van het apparaat: soort gas en werkingsdruk.

BELANGRIJK: Dit apparaat要去 geinstalleerd worden in overeenstemming met de nationale bestaande normen en要去 alleen in goed geventileerde lokalen gekrukt worden.

WAARSCHUING: Het verbindingsstuk van ingang van het gas is voorzien van een 1/2 gas cilindrische schroefdraad volgens UNI-ISO 228-1 (zie fig. 6).

Alvorens over te gaan tot onderhoudswerkzaamheden, schakel het apparaat elektrisch uit en maak het los van het gasnet.

VERVANGING VAN DE GASPITTEN VOOR FUNCTIONERING MET ANDER SOORT GAS:

Om de gaspitten van de branders te verrangen, ga als volgt te werk:

Trek de branders omhoog en schroef de gaspitten los (fig. 7) door middel van een engelse sleutel van 7mm en verwang ze met die die voor het neue gassoort geschikt zijn volgens de gegevens van de hieronder staande TABEL n.2.

LET OP: Na de hierboven genoemde verrangingen verricht te hebben, dient de technicus het typeplaatje met het nieuw gassoort

op het apparaat teplaatsen ter verranging van het voorgaande. Het typeplaatje bevindt zich in het zakje van de reservegaspitten.

TABLE N. 2 : Aanpassing op de verschillende soorten gas APPARATEN VAN CATEGORY: II2L3B/P

Brander	Soort gas	Druk	Diameter gaspit	Nominaal draagvermogen				Gereduceerd draagvermogen		Diameter by-pass 1/100mm
		mbar	1/100mm .	g/h	l/h	kw	Kcal/h	kw	kcal/h	Na thermokoppel	thermokoppel
Hulp-branner	Aardgas G25	25	77	-	111	1	860	0,3	258	27	27
	Butaan G30	30	50	73	-	1	860	0,3	258	27	27
	Propaan G31	30	50	71	-	1	860	0,3	258	27	27
Semi-snelle	Aardgas G25	25	101	-	194	1,75	1505	0,44	378	34	31
	Butaan G30	30	66	127	-	1,75	1505	0,44	378	34	31
	Propaan G31	30	66	125	-	1,75	1505	0,44	378	34	31
Snelle	Aardgas G25	25	129	-	332	3	2580	0,75	645	44	42
	Butaan G30	30	87	218	-	3	2580	0,75	645	44	42
	Propaan G31	30	87	214	-	3	2580	0,75	645	44	42
Dual	Aardgas G25	25	In 70 out 110	-	554	5	4300	0,48	413	N.A.	In 34reg out 65reg
	Butaan G30	30	In 46 out 69	334	-	4,6	3956	0,48	413	N.A.	In 34reg out 65reg
	Propaan G31	30	In 46 out 69	328	-	4,6	3956	0,48	413	N.A.	In 34reg out 65reg

REGELING VAN DE BRANDERS

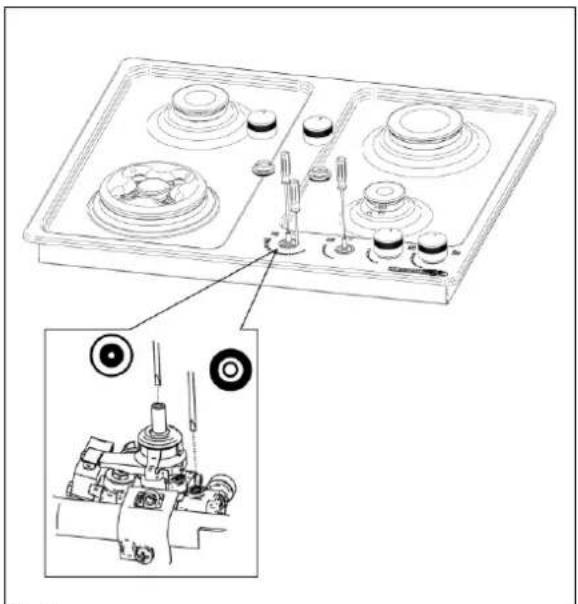

1) Regeling van de "MINIMUMSTAND" van de branders

Om tot een regeling van de minimumstand van de branders over te gaan ga als volgt te werk:

1) Steek de brander aan en zet de knop op positie MINIMUM (kleine vlam).

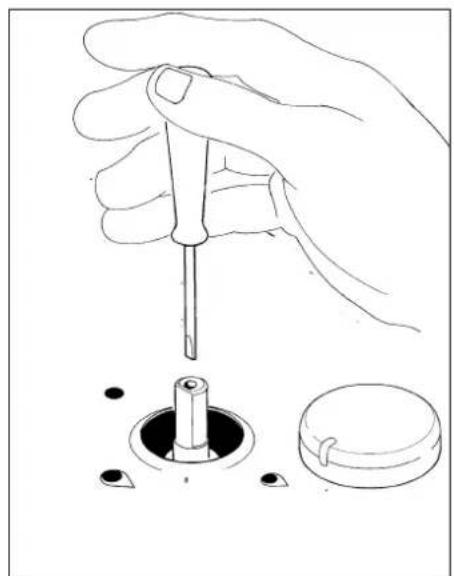

2) Verwijder de knop (fig. 8) van de kraan die door een gewone druk op het staafje vandezelfde is bevestigd.

3) Gebruik eenkleine schroevedraier langs het staafje van de kraan op het werkvlak bij de (vergulde) schroef die zich op de onderste kant van de kraan bevindt (Hulp-branner, Semi-snelle, Snelle fig.8) (Dual fig.9) en draai maar rechts of maar links de vernauwingsschroef totdat de vlam van de brander passend op de MINIMUMSTAND is gere geld.

4) Zie dat de vlam Niet uitgaat bij het snel passeren van de MAXIMUMSTAND maar de MINIMUMSTAND.

LET OP: De genoemde regeling moet verricht worden bij branders die op aardgas en stadsgas lopen (waar voorzien), verwijl bij

branders die op vloeibaargas lopen, de schroef volledig maar rechts gedraaid en geblokkeerd moet worden.

ELEKTRISCHE AANSLUITING VAN HET APPARAAT:

De elektrische aansluiting要去 verricht worden met inachtneming van de bestaande normen en wetsbepalingen.

Alvorens tot de elektrische aansluiting over te gaan, controller:

• of het elektrisch draagvermogen van de installmentie en van het stopcontact passend is bij het maximum vermogen van het apparaat (zie het typeplaatje dat op de onderkant van de kas is geplaatst)

• of het stopcontact of de installment voorzien zijn van een behoorlijke aardverbinding volgens de bestaande normen en wetsbepalingen. Elke aansprakelijkheid worden afgewezen bij een Niet nakoming van deze voorschriften.

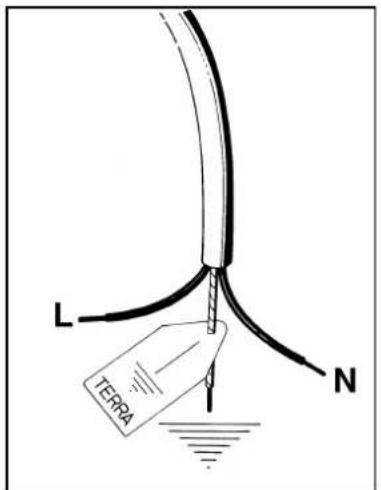

Wanneer de aansluiting op het elektrischnet gedaan worden door middel van een stopcontact:

• breng op het snoer (indien Niet voorzien) een genormaliseerde stekker aan geschikt voor het dragen van het op het typeplaatje aangegeven vermogen. Sluit de kabeltjes aan volgens het schema van fig. 10 en respecteer de volgende verhoudingen:

letter L (fase) = bruin kabeltje

letter N (neutral) = blauw kabelteje

symbool 112 aard = geel-groen kabeltje

• Het elektrisch snoer moet geplaatst worden zodate het in geen enkel punt een overtemperatuur bereikt van 75 K.
• Gebruik nooit voor de aansluiting reducteurs, aanpasbare-of afleidingselementen waar deze valse contacten hunnen veroorzaken met consequente gevaarlijke oververwarmingen.

Wanner de aansluitingrechtstreeksp het elektrisch net is gedaan:

• Er moet een inrichting worden aangebrachte die akkoppeling van het elektriciteitsnet verzekert met een openingsafstandussen de contacten die volledige akkoppeling möglich kaakt in de omstandigheden van overspanningscategorie III, conform de installmentveoverschriften.

• plaatsussen het apparaat en het net een omnipolaire schakelaar, passend op het draagvermogen van het apparaat, met een minimum opening tessen de contacten van 3mm

• Zorg dat het aardsnoer Niet door de schakelaar worden onderbroken.

• Alternatief kan de elektrische aansluiting ook beschermd worden door een differente schakelaar met zeer hoge sensibilititeit.
• Zorg dat het passend geel-groen aardverbindingskabeltje aangesloten worden op een efficiente aardinstallatie.

LET OP: Het apparaat voldoet aan de voorschriften van de EEG Richtlij 90/396 met betrekking tot de op gas lopende huishoudelijkke kookapparaten.

Onze apparaten zijn ontworpen en vervaardigd volgens de Europese Normen EN 60 336-1 en EN 60 335-2-6 en waarop volgende wijzigingen in overeenstemming met de voorschriften van de Europese Richtlijn

Lage Spanning 73/23 en 93/68 en voldoen tevens aan de voorschriften van de Europese Richtlijn 89/336 inzake de elektromagnetische verenigbaarheid.

ONDERHOUD VAN HET APPARAAT

Vervanging van de onderden

Alvorens over te gaan tot onderhoudswerkzaamheden, schakel het apparaat elektrisch uit en maak het los van het gasnet.

Voor de verwanging van de onderden zoals branders, kranen en

elektrische componenten, trek het kookvlak uit het meubelstuk door

het losmaken van de bevestigingshaakjes, maak de schroeven die de branders aan het werkvlak bevestigen los, maak de schroeven van de moeren die de elektrische vlakken die te zien+zijn aan de onderste kant van het vlak los, verwijder het werkvlak, enervoa daarna de gebrekkige componenten.

NOTA: Bij de verwanging van kranen, maak ook de twee schroeven los die de gashelling aan de boden van het vlak bevestigen en die zich aan de bovenkant van deze bevinden.

Bij apparaten voorzien van automatische ontsteking, demonteer, alvorens de kranen te verrangen, het kettingstel van de ontstekingsschakelaars.

Het is raadzaam de pakking van de kraan te verrangen wonneer een kraan verrangen wordt om een perfecte houding tussen blok en helling te verzekeren.

LET OP: Het voedingsssnoer dat met het apparaat worden meegeleverd is aan deze verbonden door een verbindingsstuk van het type X (in overeenstemming met de normen EN 60335-1, EN-60335-2-6 en daropvolgende variaries) zodat het verwangen kan worden zonder speciale gereedschappen met een snoer van hetzelfde al geinstalleerde type. Bij slijtage of beschadiging van het snoer, verwang het volgens de gevevens van tabel n.3:

Tabel n. 3: Soorten en doorsneden van voedingsssnoeren van de kookvlakken

Afmetingen kookvlak	Soort kookvlak	Soort/en doorsnede van het snoer
59 x 50 cm.86 x 50 cm.	Gasbranders	H05RR-F 3x0,75 mm2

LET OP: Bij verwanging van het voedingsnoor, dient de installmenter te zorgen dat de aardgeleider ongeveer 2 cm longer is dan de fasegeleiders en de voorschriften in acht te nemen inzake de elektrische aansluiting.

Het smeren van de kranen:( moet verricht worden uitsluitend door gekwalificeerd personeel van een technische servicedienst).

Indien het gebruik van een kraan moeilijk worden, dan dient deze onmiddelijk gesmeerd te worden volgens de onderstaande instructies:

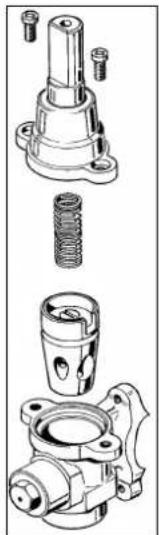

1) Demonteer het kraanstel door de twee schroeven die zich op het kraanstel bevinden los te schroeven (fig. 11).
2) Trek uit zijn plaats en maak schoon de houdingskegel en zijn zetel met een met een oplosmiddel doortrokken doeik.
3) Smeer voorzichtig de kegel met een passend smeermiddel.
4) Plaat s de kegel op zijn plaats, beweeg hem enkele malen, trek hem daarna weer uit zetel, verwijder het overbodig smeermiddel en dieat de zone's van doorgang van het gas Niet verstopt+zijn.
5) Monteer wee alle onderdelen op omgekeerde wijze en controllerer of de kraan goed functioneert.

HANDBOEKJE VOOR HET GEBRUIK EN HET ONDERHOUD

Beschrijving van de kookvlakken

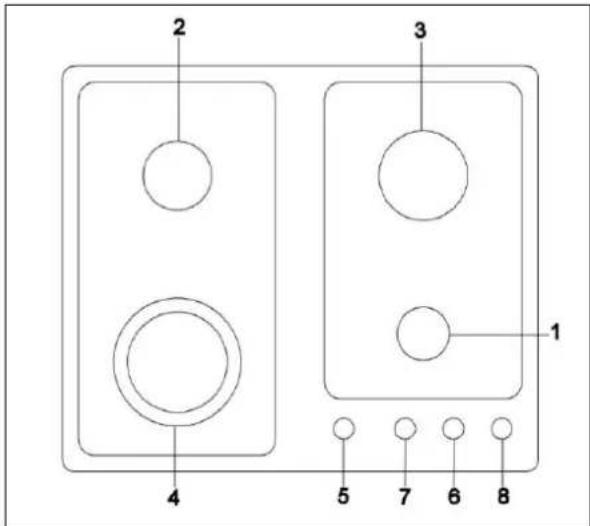

Gaskookvlak type P680,

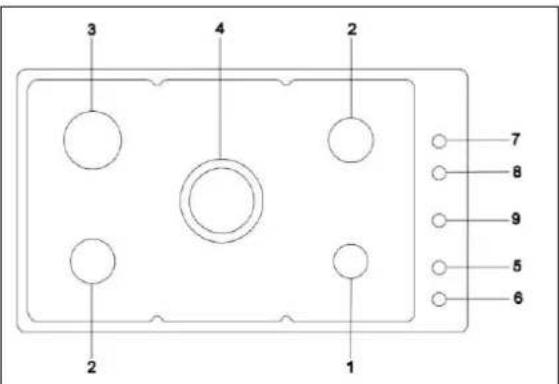

Gaskookvlak type P910,

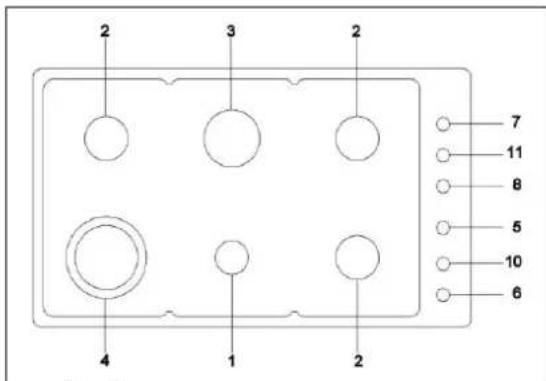

Gaskookvlak type P960,

zie fig. 12

zie fig. 13

zie fig. 14

1. Hulpbrander
2. Semisnelle brander
3. Snelle brander
4. Dual brander
5. Knop voorbrander links

6. Knop voorbrander rechts

7. Knop hinterbrander links

8. Knop hinterbranderrechts
9. Knop brander centrale
10. Knop voorbrander centrale
11. Knop hinterbrander centrale

1. Klemkast

2. Ontstekingsdrukknop

3. Vonkengenerator

4. Ontstekingsbougies

L. Bruin (fase)

N. Blauw (neutraal)

Geel Groen (aarde)

Geel Groen (aarde)

GEBRUIK VAN DE BRANDERS

Op het bedieningspaneel boven elke knop is een schema afgedrukt dat aangeeft aan welke brander de knop zich refereert.

De ontsteking van de branders kan op verschillende wijze verricht worden alaar gelang van het soort apparaat en van zijn eigenschappen.

• Ontsteking met de hand (is steeds möglich ook bij onderbreking van de elektrische energia):

Draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlamen

benader de brander met een lucifer.

• Elektrische ontsteking: draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlam en druk daarna op de ontstekingsknop en laat hem los zodra de brander aangestoken is.
• Elektrische automatische ontsteking: draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlam en druk op de knop;laat deze los zodia de brander aangestoken is.
• Ontsteking van branders voorzien van een veiligheidsinrichting (thermokoppel): draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhoudig met de grote vlam, druk op de knop en activeer een van

de boven omschreiben ontstekingsinrichtingen. Na de ontsteking houd de knop ingedrukt voor ongeveer 10 seconden zodat de vlam de thermokoppel verwarmt. Gaat de brander uit na het loslaten van de knop, herhaal de hele handeling.

Gebruik van de Dual brander afb.15

Dit model bedient met een kraan zowel de middelste als de buitenste krans van de brander

Om de middelste krans en de buitenste krans van de brandier te ontsteken, moet de knop ingedrukt worden en in de stand 1 (maximale gastroevoer) worden gedraad, waar bij de knop ingedrukt要去 lijven totdat de vlam ontstoken is. In deze stand heeft u de maximale instelling voor zoowel de binnenste als de buitenste vlam.

Door de knop in stand 2 te draaien, heeft de buitenste krans de minimale vlam en de binnenste krans de maximale vlam

Door de knop in stand 3 te draaien, heeft de binnenste krans de maximale vlam en is de buitenste krans uit

Door de knop in stand 4 te draaien, heeft de binnenste krans de minimale vlam en is de buitenste kransuit.

N.B.: Probeer een brander Niet te ontsteken wanner de passende vlammenscheider Niet goed op zichplaats staat.

Tipjes voor een optimaal gebruik van de branders:

• Gebruik voor elke brander passende kookpannen (zie tabel n. 4 en fig. 16)
• Wanneer het kookpunt bereikt is, breng de knop op positie MINIMUM
• Gebruik steeds kookpannen met deksel.

Tabel n. 4: Diameters aangeraden kookpannen.

BRANDER	DIAMETERS aangeraden KOOKPANNEN (cm)
Hulpbrander	12 – 14
Semi-snelle brander	14 – 26
Snelle brander	18 – 26
Dual	22 – 26

LET OP: gebruik steeds pannen met een vlakke bodem.

LET OP: Bij onderbreking van de elektrische netstroom, stek de branders aan met een lucifer.

De ontsteking van branders voorzien van een veiligheidsthermokoppel kan alleen geschieden wanner de knop op de MAXIMUM positie staat (grote vlam). Tijdens het koken van gerechten met olie en vetten, die makkelijk ontvlambaar zichn, moet de kok bij het apparaat blijven. Gebruik nooit spray in de nabijheid van het apparaat wanner.Deze in werking is.

Tijdens het gebruik van de branders zorg dat de handvatten van de kookpannen op een correcte wijze zich geplaatst. Zorg dat kinderen Niet bij het apparaatkommen.

Indien het inbouwkookvlak voorzien is van een deksel, zorg dat het vlak goed schoon gemaakt worden en resten van gerechten verwijderd worden alvorens de deksel te sluiten.

NOTA's: Het gebruik van een gaskooktoestel veroorzaakt warmte en vochtigheid in het lokaal waar het geinstalleerd is.

Het is dus noodzakelijk dat het lokaal goed geventileerd wordt, dat de openingsen voor een natuurlijke ventilatie Niet verstopt raken (fig. 4) en dat de mechanische ventilatieinrichting/opzuikap of de elektroventilator geactiveerd zich (fig. 5A en 5B).

Een intensief en voortdurend gebruik van het apparaat kan een aanvullende ventilatie nodig maken, bv. het openen van een raam of een meer efficiente ventilatie door vermeerdering van het vermogen van de mechanische opzuiginrichting indien deze bestaat.

SCHOONMAAK VAN HET APPARAAT

Alvorens over te gaan tot schoonmaak van het apparaat, trek de stekker uit het stopcontact en sluit de algemene gaskraan.

Schoonmaak van het werkvlak: kaak de brandershoofden, de geemailleerde stalen roosters, de geemailleerde dekseltjes en de vlammenscheiders regelmatig schoon met lauw zeepsop, spoel en droog daarna goed af.

Haal het eventueel uit de kookpannen overgelopen vloeistof weg met een doeke.

Indien het openen en het sluiten van een kraan moeilijk is, forceer hem Niet, maar roep meteen assistentie in van de servicededienst.

Schoonmaak van de geëmailleerde onderdelen: om de geëmailleerde onderdelen intact te honden, maar ze vaak schoon met zoepsop.

Gebruik nooit bijtende reinigingsmiddelen.

Zorg dat op de geemalleerde onderdelen geen zure of alkalische stoffen acheerblijven (azijn, citroensap, zout, tomatensap, enz.) en was de geemalleerde onderdelen Niet wanner ze nog warm zich.

Schoonmaak van de inoxstalen onderdelen: Maak deze onderdelen schoon met zeepsop en droog ze daarna af met een zachte doek.

De glans wordt behoenden door ze regelmatig te boenen met passende producten die gewoon op de markt te vinden zijn. Gebruik nooit bijtende reinigingsmiddelen.

Schoonmaak van de vlammenscheiders van de branders: Gezien deze gewoon neergelegd zijn, haal ze uit hun plaats en maak ze schoon met zeepsop. Droog ze daarna goed af en na gecontroleerd te hebben dat de gaten nicht verstopt zich, zet zich weer correct op hun plaats.

(BE)

Lees aandachtig dit instructieboekje alvorens over te gaan tot installmente en gebruik van het apparaat.

Deze instructies zich aan alleen geldig voor de landen van bestemming waarvan de identificatiesymbolen op het omslag van het instructieboekje en op het typeplaatje van het apparatusaat zich aangeduid.

De fabrikant is nicht aansprakelijk voor eventuele schade aan goederen of Personen als gevolg van een Niet correcte installmentie of van een verkeerd gebruik van het apparaat.

De fabrikant is Niet aansprakelijk voor eventuele onregelmatigheden in dit boekje weg druk-of overschrijvingsfouten.

Ook de esthetiek van de aangegeven figuren is uitsluitend indicatief. De fabrikant behoudt zich hetrecht voor wijzigingen aan zijn producten aan te brengen indien hij dit nuttig enoodzakelijkRCT, steeds met waarborg van de eigenschappen van verilgheid en functioningering.

INDEX:

TECHNISCH HANDBOEKJE VOOR DE INSTALLATEUR	pag. 31
Inbouw van het kookvlak	pag. 31
Bevestiging van het kookvlak	pag. 31
Waarschuwingen voor de installmentie	pag. 32
Ventilate van de lokalen - Aansluiting op het gasnet	pag. 32
Aanpassing op de verschillende gassoorten	pag. 32
Regeling branders	pag. 33
Elektrische aansluiting	pag. 33
ONDERHOUD VAN HET APPARAAT - Vervangting onderdelen	pag. 33
HANDBOEKJE VOOR HET GEBRUIK EN HET ONDERHOUD	pag. 34
Beschrijving modellen kookvlakken	pag. 34
Gebruik van de branders	pag. 34
Schoonmaak van het apparaat	pag. 35
Tekingen	pag. 36-37-38
Elektrisch schema	pag. 38

DIT APPARAAT IS ONTWORPEN VOOR HUISHOUDELIJK NIET PROFESSIONEL GEBRUIK.

Dit apparatus is voorzien van een merkteken zoals bedoeld in de Europese Richtlijn 2002/95/EG

Dit apparatus is voorzien van een merkteken zoals bedoeld in de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Deze richtig leegt de bepalingen vast voor de inzameling en de recycling van afgedankte apparatuur die op heel het grondgebied van de Europese Unie gelden.

Dit apparaat mag Niet gebruikt worden door Personen (inclusief kinderen) met een psychische of motorische achefterstand, of met gebrek aan ervaring en kennis, tenzij een persoon die instaat voor hun veiligheid, controleert of uitleg geeft over het gebruik van het apparaat. Hou toezicht op kinderen om zeker te zich dat ze Niet met het apparaat spelen.

Dit apparaat werd Niet gebouwd om te functioneren door middel van een externe timer of een ander systeem van afstandsbediening.

TECHNISCH HANDBOEKJE VOOR DE INSTALLATEUR TIPJES VOOR DE INSTALLATEUR

De installment, de regelingen, de veranderingen en het onderhoud die in deze afdeling zich aangeduid moeten uitsluitend door gekwalificeerd personeel verricht worden.

Een verkeerde installmentie kan schade veroorzaken aan Personen, dieren of voorwerpen, t.o.v. welke de fabrikant nicht aansprakelijk gesteld kan worden.

De veiligheidsinrichtingen of de automatische regeling van de apparaten tijdens de duur van de installmentie konnen uitsluitend door de fabrikant of door de bevoegde geauthoriseerde leverancier veranderd worden.

INBOUW VAN DE KOOKVLAKKEN

Na de verschillende delen uitgepakt te hebben, zie of het kookvlak ongeschonden is.Bij twijfel gebruik het apparaat Niet en roep assistentie in van gekwalificeerd personeel.

De verpakkingsscomponenten(polystyrool expans, zakjes, karton, spijkers, enz.) zijn gevaarlijke voorwerpen en要去en nicht binnen bereik van kinderen blijven.

Gezien de afmetingen van het apparaat (zie tabel n.1) maar een gat in het vlak (zie tekeningen):

Vlakken model P61/P61V (59x50 cm) P91/P91V(86x50 cm) rechte hoek fig.1A.

en volg de in babel 1 aangeduide afmetingen.

Het apparaat worden in klasse 3 geklassificiered en is dus onderhevig aan de voorschriften die door de normen voor deze apparaten zichoor zoon.

Om penetratie van vloeistoffen in het onderliggend meubelstuk te voorkomen, is het apparaat voorzien van een speciale garnituur. Om deze garnituur aan te brengen, volg aandachtig de volgende instructies:

1) Strek de verzegelingsgarituur uit langs de openingsboard en zorg dat de verbindingspunten op elkaar kome te liggen (fig.2)
2) Plaats het vlak in de ruimte van het meubelstuk
3) Monteir met een schroevedraaier de 4 plaatjes A middels de passende schroef B (fig.3)
4) Laat de plaatjes lopen en blokkeer ze door schroef B vast te schroeven
5) Snijrecht het garnituurgedeelte aan de buitenkant van het vlak.

BELANGRIJKE WAARSCHUWINGEN VOOR

DE INSTALLATIE VAN HET APPARAAT

Dit kookvlak vrij afzonderlijk geinstalleerd kan worden, of tussen keukenmeubels of tussen een meubelstuk en een muurwand. De hinterwand en de omringende oppervlakten要去en verstand kuren aan een overtemperatuur van 65 K. Om te voorkomen dat de geplastificierde platen die het meubelstuk bekleden zich loslaten, moet de lijm die ze aan elkaar vastplakt waarstand bieden aan temperaturen Niet lager dan 150^ . De installmentie van het apparaat要去 geschieden met inachtneming van deplaatselijkke nationale normen en in een goedGeVentileerd lokaal.

Het apparaat is Niet aangesloten op inrichtingen voor de ontruiing van verbrandingsproducten. Het moet dus aangesloten worden in overeenstemming met de hierboven aangeduide installmentenormen. Vooral de normen voor de ventilatie van de lokalen dwellen gevolgd te worden.

VENTILATIE VAN DE LOKALEN

Om het apparaat goed te latent functioneren, is het nooodzakelijk dat het lokaal waar het geinstalleerd is steeds goed geventileerd is.

Het volume van het lokaal moet nicht minder dan 25m^3 zijn en de nodige hoeveelheid luckt要去 gebaseerd worden op een regelmatige verbranding van het gas en op de ventilatie van het lokaal.

De normale toevoer van lucht za geschienen door permanente openings in de warden van het te ventileren lokaal:deze openingsen zijn met de buitenkant verbonden en moeten een minimum doorsnede hebben van 100cm^2 (zie fig.4). De openingsen moeten zo gemaatk worden dat ze Niet verstopt hunken raken.

POSITIE EN VENTILATIE

De op gas lopende kookapparaten要去 de verbrandingsgassen ontruiem door middel van op schoortenen, op rookpijpen ofrechtstreeks met de buitenkant verbonden kappen (zie fig.5A). Indien geen kap geplaatst kan worden, is het gebruik van een ventilator geinstalleerd op een venster ofrechtstreeks met de buitenkant verbonden toegestaan; de ventilator moet tezamen met het apparaat in werkig gesteld worden. (zie fig.5B), mits de nationale normen inzake de ventilatie van de lokalen in acht genomen zich.

Alvorens het apparaat op het gasnet aan te sluiten, verwijder allereerst de plastieke beschermingstap van het gascircuit die onder druk in de ingangsverbindingsstuk gestoken is;om deze tap te verwijdenen schroef hem gewoon los.

Zie daarna of de gevevens van het typeplaatje dat aan de onderkant van de bak is geplaatst, overeenkomen met die van het gasnet. Een etiketje geplaatst op de LASTe pagina van dit boekje en op de laagste kant van de bak, geeft de regelingsvoorwaarden aan van het apparatus: soort gas en werkingsdruk.

BELANGRIJK: Dit apparaat moet geinstalleerd worden in overeenstemming met de nationale bestaande normen en moet alleen in goed geventileerde lokalen gekruikt worden.

ATTENTIE : Het verbindingsstuk van ingang van het gas is voorzien van een 1/2 gas cilindrische schroefdraad volgens UNI-ISO 228-1 (zie fig.6).

Alvorens over te gaan tot onderhoudswerkzaamheden, schakel het apparaat elektrisch uit en maak het los van het gasnet.

VERVANGING VAN DE GASPITTEN VOOR FUNCTIONERING MET ANDER SOORT GAS:

Om de gaspitten van de branders te verrangen, ga als volgt te werk:

Trek de branders omhoog en schroef de gaspitten los (fig.7) door middel van een engelse sleutel van 7 mm. en verrang ze met die die voor het neue gassoort geschikt zijn volgens de gegevens van de hieronder staande TABEL n.2.

ATTENTIE: Na de hierboven genoemde verrangingen verricht te hebben, dient de technicus het typeplaatje met het neuen gassoort op het apparaat te plaatsen ter verranging van het voorgaande.Het typeplaatje bevindt zich in het zakje van de reservegaspitten.

TABEL N. 2 : Aanpassing op de verschillende soorten gas APPARATEN VAN CATEGORIE: II2E+3+

Brander	Soort gas	Druk	Diameter gaspit	Nominaal draagvermogen				Gereduceerd draagvermogen		Diameter by-pass 1/100mm
		mbar	1/100mm.	g/h	l/h	kw	Kcal/h	kw	kcal/h	Niet thermokoppel	thermokoppel
Hulp-branner	Aardgas G20	20	77	-	95	1	860	0,3	258	27	27
	Aardgas G25	25	77	-	111	1	860	0,3	258	27	27
	Butaan G30	28	50	73	-	1	860	0,3	258	27	27
	Propaan G31	37	50	71	-	1	860	0,3	258	27	27
Semi-snelle	Aardgas G20	20	101	-	167	1,75	1505	0,44	378	34	31
	Aardgas G25	25	101	-	194	1,75	1505	0,44	378	34	31
	Butaan G30	28	66	127	-	1,75	1505	0,44	378	34	31
	Propaan G31	37	66	125	-	1,75	1505	0,44	378	34	31
Snelle	Aardgas G20	20	129	-	286	3	2580	0,75	645	44	42
	Aardgas G25	25	129	-	332	3	2580	0,75	645	44	42
	Butaan G30	28	87	218	-	3	2580	0,75	645	44	42
	Propaan G31	37	87	214	-	3	2580	0,75	645	44	42
Dual	Aardgas G20	20	In 70 out 110	-	476	4,2	3612	0,48	413	N.A.	In 34reg out 65reg
	Aardgas G25	25	In 70 out 110	-	554	5	4300	0,48	413	N.A.	In 34reg out 65reg
	Butaan G30	28	In 46 out 69	334	-	4,6	3956	0,48	413	N.A.	In 34reg out 65reg
	Propaan G31	37	In 46 out 69	328	-	4,6	3956	0,48	413	N.A.	in 34reg out 65reg

REGELING VAN DE BRANDERS

1) Regeling van de "MINIMUMSTAND" van de branders

Om tot een regeling van de minimumstand van de branders over te gaan ga als volgt te werk:

1) Steek de brander aan en zet de knop op positie MINIMUM (kleine vlam).
2) Verwijder de knop (fig.8) van de kraan die door een gewone druk op het staafje van bezelfde is bevestigd.
3) Gebruik eenkleine schroevedraier langs het staafje van de kraan op het werkvlak bij de (vergulde) schroef die zich op de onderste Kant van de kraan bevindt (Hulp-branner, Semi-snelle, Snelle fig.8) (dual fig.9) en draai maar rechts ofaar links de vernauwingsschroef totdat de vlam van de brander passend op de MINIMUMSTAND is geregeld.
4) Zie dat de vlam Niet uitgaat bij het snel passeren van de MAXIMUMSTAND maar de MINIMUMSTAND.

ATTENTIE: De genoemde regeling moet verricht worden bij branders die op aardgas en stadsgas lopen (aar voorzien), terwijl bij branders die op vloeibaargas lopen, de schroef volledig maar rechts gedraaid en geblokkeerd moet worden.

ELEKTRISCHE AANSLUITING VAN HET APPARAAT:

De elektrische aansluiting moet verricht worden met inachtneming van de bestande normen en wetsbepalingen.

Alvorens tot de elektrische aansluiting over te gaan, controller:

• of het elektrisch draagvermogen van de installmentie en van het stopcontact passend is bij het maximum vermogen van het apparaat (zie het typeplaatje dat op de onderkant van de kas is geplaatst)
• of het stopcontact of de installment voorzien zijn van een behoorlijke aardverbinding volgens de bestaande normen en wetsbepalingen. Elke aansprakelijkheid worden afgewezen bij nicht nakoming van deze voorschriften.

Wanner de aansluiting op het elektrischnet gedaan worden door

middel van een stopcontact:

• breng op het snoer (indien Niet voorzien) een genormaliseerde stekker aan geschikt voor het dragen van het op het typeplaatje

aangegeven vermogen.Sluit de kabeltjes aan volgens het schema van fig.10 en respecteer de volgende verhoudingen:

letter L (fase) = bruin kabeltje

letter N (neutraal) = blauw kabelte

symbool 112 aard = geel-groen kabelte

• Het elektrisch snoer moet geplaatst worden zodat het in geen enkel punt een overtemperatuur bereikt van 75 K.
• Gebruik nooit voor de aansluiting reducteurs, aanpasbare-of afleidingselementen waar deze valse contacten hunnen veroorzaken met consequente gevaarlijke oververwarmingen.

Wanner de aansluiting rechtstreeks op het elektrisch net is gedaan:

• Het is noodzakelijk om een dispositief te voorzien die de onderbreking van het netwerk verzekert met een openingsafstand van de contacten die een volledige onderbreking möglichnestaat bij de voorwaarden van de overspanningscategorie III, overeenkomstig de installmentveoverschriften.

• plaats tussen het apparaat en het net een omnipolaire schakelaar, passend op het draagvermogen van het apparaat, met een minimum opening tussen de contacten van 3mm

• Zorg dat het aardsnoer Niet door de schakelaar worden onderbroken.

• Alternatief kan de elektrische aansluiting ook beschermd worden door een differentie schakelaar met zeer hoge sensibilititeit.
• Zorg dat het passend geel-groen aardverbindingskabeltje aangesloten worden op een efficiente aardinstallatie.

ATTENTIE:

Het apparaat voldoet aan de voorschriften van de EEG Richtlijn 90/396 met betrekking tot de op gas lopende huishoudelijk kookapparaten.

Onze apparaten zich ontworpen en vervaardigd volgens de Europese Normen EN 60 336-1 en EN 60 335-2-6 en waarop volgende wijzigingen in overeenstemming met de voorschriften van de Europese Richtlijn

Lage Spanning 73/23 en 93/68 en voldoen tevens aan de voorschriften van de Europese Richtlijn 89/336 inzake de elektromagnetische verenigbaarheid.

ONDERHOUD VAN HET APPARAAT

Vervanging van de onderdelen

Alvorens over te gaan tot onderhoudswerkzaamheden, schakel het apparaat elektrisch uit en maak het los van het gasnet.

Voor de verrang van de onderdelen zoals branders, kranen en elektrische componenten, trek het kookvlak uit het meubelstuk door het losmaker van de bevestigingshaakjes, maak de schroeven die de branders aan het werkvlak bevestigen los, maak de schroeven van de moeren die de elektrische vlakken die te zien+zijn aan de onderste Kant van het vlak los, verwijder het werkvlak, en verrang daarna de gebrekkige componenten.

NOTA: Bij de verwanging van kranen, maak ook de twee schroeven los die de gashelling aan de boden van het vlak bevestigen en die zich aan de bovenkant van deze bevinden. Bij apparaten voorzien van automatische ontsteking, demonteer, alvorens de kranen te verwangen, het kettingstel van de ontstekingsschakelaars. Het is raadzaam de pakking van de kraan te verwangen wanner een kraan verwangen worden om een perfecte houding tussen blok en helling te verzekeren.

ATTENTIE: Het voedingsssnoer dat met het apparaat worden meegeleverd is aan deze verbonden door een verbindingsstuk van het type X (in overeenstemming met de normen EN 60335-1, EN-60335-2-6 en waaropvolgende variaries) zDat het verwangen kan worden zonder speciale gereedschappen met een snoer van hetzelfde al geinstalleerde type. Bij slijtage of beschadiging van het snoer, verwang het volgens de gevevens van tabel n.3:

Tabel n.3: Soorten en doorsneden van voedingsssnoeren van de kookvlakken

Afmetingen kookvlak	Soort kookvlak	Soort/en doorsnede van het snoer
59 x 50 cm.	Gasbranders	H05RR-F 3x0,75 mm2
86 x 50 cm.

ATTENTIE:Bij verranging van het voedingsnoor, dient de instalatuer te zorgen dat de aardgeleider ongeveer 2 cm langer is dan

de fasegelelders en de voorschriften in acht te nemen inzake de elektrische aansluiting.

Het smeren van de kranen: (moet verricht worden uitsluitend door gekwalificeerd personeel van een technische servicedienst).

Indien het gebruik van een kraan moeilijk worden, dan dient deze

onmiddelijk gesmeerd te worden volgens de onderstaande instructies:

1) Demonteer het kraanstel door de twee schroeven die zich op het kraanstel bevinden los te schroeven (fig. 11).
2) Trek uit+zijn plaat en maak schoon de houdingskegel en zijn zetel met een met een oplosmiddel doortrokken doeik.
3) Smeer voorzichtig de kegel met een passend smeermiddel.
4) Plaat de kegel op+zijn plaats, beweeg hem enkele malen, trek hem daarna weer uit+zijn zetel, verwijder het overbodig smeermiddel en zie dat de zone's van doorgang van het gas Niet verstopt+zijn.
5) Monteer wee alle onderdelen op omgekeerde wijze en controllerer de kraan goed functioneert.

HANDBOEKJE VOOR HET GEBRUIK EN HET ONDERHOUD

Beschrijving van de kookvlakken

Gaskookvlak type P680
Gaskookvlak type P910,
Gaskookvlak type P960,

zie fig. 12

zie fig. 13

zie fig. 14

1. Hulpbrander
2. Semisnelle brander
3. Snelle brander
4. Dual kroon brander
5. Knop voorbrander links

6. Knop voorbrander rechts

7. Knop hinterbrander links

8. Knop hinterbranderrechts
9. Knop brander centrale
10. Knop voorbrander centrale
11. Knop hinterbrander centrale

1. Klemkast

2. Ontstekingsdrukknop

3. Vonkengenerator

4. Ontstekingsbougies

L. Bruin (fase)

N. Blauw (neutraal)

Geel Groen (aarde)

GEBRUK VAN DE BRANDERS

Op het bedieningspaneel boven elke knop is een schema afgedrukt dat aangeeft aan welke brander de knop zich refereert.

De ontsteking van de branders kan op verschillende wijze verricht worden alaar gelang van het soort apparaat en van zijn eigenschappen.

• Ontsteking met de hand (is steeds möglich ook bij onderbreking van de elektrische energia):

Draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlamen

benader de brander met een lucifer.

• Elektrische ontsteking: draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlam en druk daarna op de ontstekingsknop en laat hem los zodia de brander aangestoken is.

• Elektrische automatische ontsteking: draai de knop die overeenkomt met de gekozen branderaar links, breng hem op positie MAXIMUM in verhouding met de groe vlam en druk op de knop;laat deze los zodra de brander aangestoken is.

• Ontsteking van branders voorzien van een verilgheidsinrichting (thermokoppel): draai de knop die overeenkomt met de gekozen brander aan links, breng hem op positie MAXIMUM in verhouding met de grote vlam, druk op de knop en activeer een van de boven oomschreiben ontstekingsinrichtingen. Na de stekking houd de knop ingedrukt voor ongeveer 10 seconden zodat de vlam de thermokoppel verwarmt. Gaat de brander uit na het loslaten van de knop, herhaal de hele handeling.

Het gebruik van de Dual brander fig.15

Dit model bestuurt met slechts een kraantje zowel de centrale als de externe kroon van de brander.

O m zowel de centrale als de externe kroon van de brander aan te steken, drukt U bedieningsknop in en draait hem tot op de positie 1. U houdt de knop ingedrukt tot de vlam ontsteekt. Deze positie garandeert de maximum capaciteit van zowel de interne als de externe vlam.

Als U de bedieningsknop instelt op positie 2, fonctionert de externe kroon op de minimum capacititeit en de interne kroon op de maximum capacititeit.

Al s d i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Al s d i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

N.B.: Probeer een brander Niet te ontsteken wanner de passende vlammenscheider Niet goed op zichplaats staat.

Tipjes voor een optimaal gebruik van de branders:

• Gebruik voor elke brander passende kookpannen (zie tabel n. 4 en fig. 16)
• Wanner het kookpunt bereikt is, breng de knop op positie MINIMUM
• Gebruik steeds kookpannen met deksel.

Tabel n. 4: Diameters aangeraden kookpannen.

BRANDER	DIAMETERS aangeraden KOOKPANNEN (cm)
Hulpbrander	12 – 14
Semi-snelle brander	14 – 26
Snelle brander	18 – 26
Dual	22 – 26

ATTENTIE: gebruik steeds pannen met een vlakke bodem.

ATTENTIE: Bij onderbreking van de elektrische netstroom, stek de branders aan met een lucifer.

De ontsteking van branders voorzien van een veiligheidstermokoppel kan alleen geschieden wanner de knop op de MAXIMUM positie staat (grote vlam). Tijdens het koken van gerechten met olie en vetten, die makkelijk ontvlambaar zijn,要去 de kok bij het apparaat blijven. Gebruik nooit spray in de nabijheid van het apparaat wanner deze in werkig is.

Tijdens het gebruik van de branders zorg dat de handvatten van de kookpannen op een correcte wijze zich geplaatst. Zorg dat kinderen Niet bij het apparaat komen. Indien het inbouwkookvlak voorzien is van een deksel, zorg dat het goed schoon gemaatkt worden dan resten van gerechten verwijderd worden alvorens de deksel te sluiten.

NOTA's: Het gebruik van een gaskooktoestel veroorzaakt warmte en vochtigheid in het lokaal waar het geinstalleerd is. Het is dus noodzakelijk dat het lokaal goed geventileerd worden, dat de openingsen voor een natuurlijke ventilatie Niet verstopt raken (fig. 4) en dat de mechanische ventilatieinrichting/opzuikap of de elektoventilator geactiveerd zich (fig. 5A en 5B). Een intensief en voortdurend gebruik van het apparaat kan een aanvullende ventilatie nodig makeen, bv. door het openen van een raam of een更是 efficiente ventilatie door vermeerdering van het vermogen van de mechanische opzuiginrichting indien deze bestaat.

SCHOONMAAK VAN HET APPARAAT

Alvorens over te gaan tot schoonmaak van het apparaat, trek de stekker uit het stopcontact en sluit de algemene gaskraan.

Schoonmaak van het werkvlak: kaak de brandershoofden, de geemailierde stalen roosters, de geemailierde dekseltjes en de vlammenscheiders regelmatig schoon met lauw zeepsop, spoel en droog daarna goed af.

Haal het eventueleuit de kookpannen overgelopen vloeistof wet met een doeke. Indien het openen en het sluiten van een kraan moeillijk is, forceer hem Niet, maar roep meteen assistentie in van de servicedienst.

Schoonmaak van de geëmailleerde onderdelen: om de geëmailleerde onderdelen intact te houden, maar ze vaak schoon met zoepsop.

Gebruik nooit bijtende reinigingsmiddelen. Zorg dat op de geemailleerde onderdelen geen zure of alkalische stoffen acheerblijven (azijn, citroensap, zout, tomatensap, enz.) en was de geemailleerde onderdelen Niet wanner ze nog warm zichn.

Schoonmaak van de inoxstalen onderdelen: Maak deze onderdelen schoon met zeepsop en droog ze daarna af met een zachte doek.

De glans wordt behouden door ze regelmatig te boenen met passende producten die gewoon op de markt te vinden zijn. Gebruik nooit bijtende reinigingsmiddelen.

Schoonmaak van de vlammenscheiders van de branders: Gezien deze gewoon neergelegd zich, haal ze uit hunplaats en kaak z Schoon met zeepsop. Droog ze daarna goed af en na gecontroleerd te hebben dat de gaten Niet verstopt zich, zet ze weer correct op hun plaats.

Fig.1

Fig.2

Fig.4

Fig.6A

Fig.6B

Fig.7

Fig.8

Fig. 9

Fig.10
Fig.11

Fig.12

Fig.13

Fig.14

Fig.15

Cod. 310608
