GEBRUIKSAANWIJZING GCDW 1300 N EINHELL

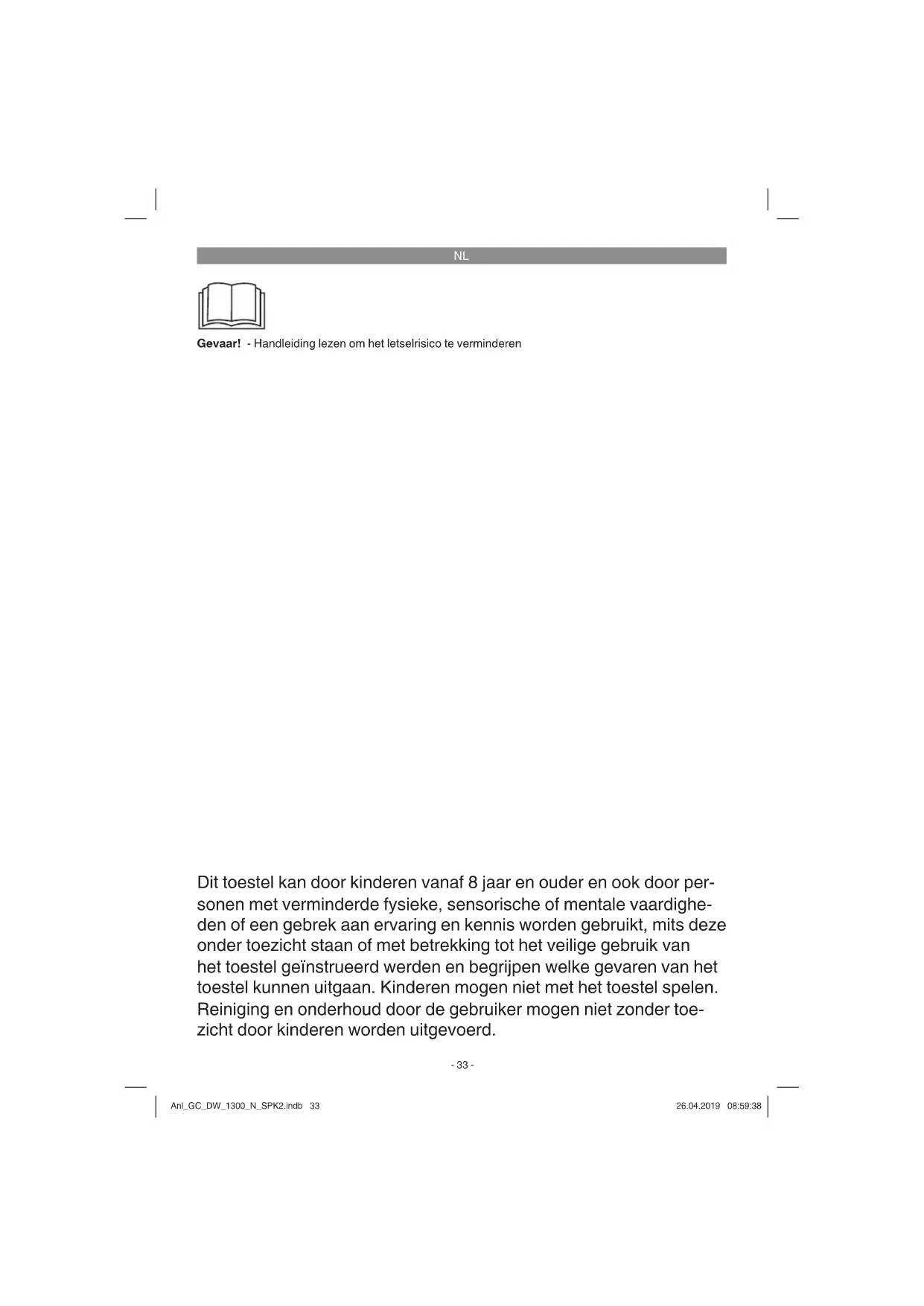

Gevaar! - Handleiding lezen om het letselrisico te verminderen Dit toestel kan door kinderen vanaf 8 jaar en ouder en ook door per- sonen met verminderde fysieke, sensorische of mentale vaardighe- den of een gebrek aan ervaring en kennis worden gebruikt, mits deze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd werden en begrijpen welke gevaren van het toestel kunnen uitgaan. Kinderen mogen niet met het toestel spelen. Reiniging en onderhoud door de gebruiker mogen niet zonder toe- zicht door kinderen worden uitgevoerd. Anl_GC_DW_1300_N_SPK2.indb 33Anl_GC_DW_1300_N_SPK2.indb 33 26.04.2019 08:59:3826.04.2019 08:59:38NL

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Gevaar! De pomp moet worden gevoed via een ver- liesstroom-veiligheidsinrichting (RCD) met een toegekende lekstroom van maximaal 30 mA (conform VDE 0100 deel 702 en 738). Het toestel is niet geschikt voor gebruik in zwembassins, kinderbadjes van welke soort dan ook en ander water waarin zich perso- nen of dieren kunnen ophouden tijdens het gebruik. Het is niet toegestaan om het toestel te gebruiken terwijl er personen of dieren binnen de gevarenzone verblijven. Raadpleeg uw elektrovakman!

Voordat u het toestel in gebruik neemt dient u door een deskundige te laten controleren of de aarding, de nulleider, de aardlekscha- keling beantwoorden aan de veiligheidsvoor- schriften van de energievoorzieningsmaats- chappij en naar behoren werken.

De elektrische insteekverbindingen dienen tegen vocht te worden beschermd.

Bij gevaar voor overstroming dienen de ins- teekverbindingen in een zone te worden aan- gebracht die veilig is tegen overstroming.

Het opvoeren van aantastende vloeistoffen alsmede het opvoeren abrasieve (schurende) stoffen dient in elk geval te worden vermeden.

Het toestel dient tegen de vorst te worden beschermd.

Het toestel dient tegen drooglopen te worden beschermd.

De toegang tot het toestel door kinderen dient door gepaste maatregelen te worden voorko- men.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap (fi g.

3. Drukaansluiting 47,8 mm (G1 1/2) binnen-

draad met geïntegreerde terugslagklep

6. Bedrijfsindicatie

8. Aan/Uit-schakelaar

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- Anl_GC_DW_1300_N_SPK2.indb 34Anl_GC_DW_1300_N_SPK2.indb 34 26.04.2019 08:59:3826.04.2019 08:59:38NL

Pomp voor diepe putten

Het door uw aangekochte toestel is bedoeld voor het opvoeren van water met een maximale tem- peratuur van 35°C. Het toestel mag niet worden gebruikt voor andere vloeistoff en, vooral niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten! Het toestel wordt overal toegepast waar water van de ene plaats naar de andere moet worden overgebracht, b.v. in de huishouding, in de tuin en bij vele andere toepassingen. Het mag niet voor zwembassins worden gebruikt! Bij gebruik van het toestel in wateren met een natuurlijke modderige bodem plaatst u het toestel lichtjes verhoogd, b.v. op bakstenen. Het toestel is niet bedoeld om continu te worden gebruikt, b.v. als circulatiepomp in een vijver. De te verwachten levensduur van het toestel wordt daardoor aanzienlijk verkort omdat het toestel niet geconstrueerd is om permanent te worden belast. Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk ver- der gaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabri- kant, aansprakelijk. Wij wijzen erop dat onze toestellen overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Door uitlopen van smeerolie/smeermiddelen kan het water worden verontreinigd.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

De installatie van het toestel gebeurt ofwel:

Stationair met een vaste buisleiding

stationair met een flexibele slangleiding

Drukslang of -buis met gepaste aansluiting aansluiten op de drukaansluiting (3).

Het toestel moet aan de ophangogen (fig. 3, pos. A) met de bijgaande kabel (fig. 1, pos.

10) te worden bevestigd.

Aanwijzing: Ga na of er mogelijk speciale voorwaarden voor de installatie zijn voordat u de pomp in gebruik gaat nemen. Wanneer b.v. door stroomonderbre- king, vervuiling of defecte afdichting materiële schade kan worden berokkend, dienen bijkomen- de veiligheidsmaatregelen te worden geïnstalle- erd. Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel draaiende pompen op een door een apar- te zekering beveiligde stroomkring, vochtigheids- sensoren voor de uitschakeling en soortgelijke veiligheidsinrichtingen. Als u niet zeker bent laat u in ieder geval adviseren door een vakman voor sanitaire installaties. De maximale transportcapaciteit kan alleen wor- den bereikt met de grootst mogelijke leidingdia- meter, bij aansluiting van kleinere slangen of lei- Anl_GC_DW_1300_N_SPK2.indb 35Anl_GC_DW_1300_N_SPK2.indb 35 26.04.2019 08:59:3826.04.2019 08:59:38NL

dingen wordt de transportcapaciteit verminderd. Bij de installatie moet u er rekening mee houden, dat het apparaat nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemon- teerd. Het apparaat moet worden opgehangen aan de daartoe voorziene ophangogen. De pompschacht moet groot genoeg zijn. 5.2. Netaansluiting Gevaar! Het door u aangekochte toestel is reeds voorzien van een veiligheidsstekker. Het toestel is bedoeld om op een veiligheidsstopcontact met 230 V wis- selstroom 50 Hz te worden aangesloten. Vergewis u er zich van dat het stopcontact voldoende be- veiligd is (minstens zekering van 6 A) en helemaal in orde is. Steek de netstekker het stopcontact in: het toestel is meteen bedrijfsklaar. Gevaar! Deze werkzaamheid dient enkel door een gekwa- lifi ceerde elektricien of door de klantendienst te worden uitgevoerd zodat niemand in gevaar kan worden gebracht.

Als u de installatie- en gebruiksinstructies nauwkeurig hebt gelezen kan u het toestel in ge- bruik nemen mits inachtneming van het volgende:

Vergewis u er zich van dat het toestel veilig is opgesteld.

Controleer of de drukleiding naar behoren is aangebracht.

Vergewis u zich ervan dat het toestel op 230 V ~ 50 Hz is aangesloten.

Controleer of het elektrische stopcontact in een behoorlijke staat verkeert.

Controleer of ervoor gezorgd is dat nooit vocht of water bij de netaansluiting terecht kan komen.

Vermijd het drooglopen van het toestel.

Om het apparaat uit te schakelen verwijdert u de netstekker uit het stopcontact. Aanwijzing! De schakelbox (afbeelding 2, pos. 5) mag alleen buiten de put worden bevestigd!

2. Zorg ervoor dat de pomp helemaal onder wa-

3. Netstekker van de schakelbox aansluiten aan

4. De netindicator (afbeelding 2, pos. 7) brandt.

5. Om de pomp in gebruik te nemen de Aan/Uit-

schakelaar (afbeelding 2, pos. 8) bedienen. De bedrijfsindicator (6) brandt. Aanwijzing! Bij overbelasting van de pomp reageert de over- belastingsschakelaar (afbeelding 2, pos. 9). Na een afkoelfase de schakelaar opnieuw indruk- ken.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar!

Voor elke onderhoudswerkzaamheid dient u de stekker uit het stopcontact te verwijderen.

Bij mobiel gebruik is het raadzaam om het toestel na elk gebruik met helder water te rei- nigen.

Bevestigingsschroeven van het vuilzeef (fig. 1, pos. 4) losdraaien en vuilzeef alsmede het aanzuiggebied schoonmaken.

Vuilzeef terug vastmaken.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.2 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info Anl_GC_DW_1300_N_SPK2.indb 36Anl_GC_DW_1300_N_SPK2.indb 36 26.04.2019 08:59:3826.04.2019 08:59:38NL

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GC_DW_1300_N_SPK2.indb 37Anl_GC_DW_1300_N_SPK2.indb 37 26.04.2019 08:59:3826.04.2019 08:59:38NL

Anomalieën Oorzaken Verhelpen Apparaat start niet - Netspanning ontbreekt - Netspanning controleren Het apparaat voert geen water op - Inlaatzeef verstopt geraakt - Drukslang geknikt - Inlaatzeef met waterstraal reinigen - Knikplaats verhelpen Apparaat wordt niet uitgeschakeld - Drukzijde ondicht - Drukzijde reinigen Wateropbrengst onvoldoende - Inlaatzeef verstopt geraakt - Capaciteit verminderd door erg ver- vuilde en afslijtende waterbijmeng- sels - Inlaatzeef reinigen - Apparaat reinigen en versleten on- derdelen vervangen Apparaat wordt na korte looptijd uitge- schakeld - Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit - Netstekker uit het stopcontact ver- wijderen en apparaat alsmede de schacht schoonmaken - Maximale watertemperatuur van 35° C in acht nemen! Anl_GC_DW_1300_N_SPK2.indb 38Anl_GC_DW_1300_N_SPK2.indb 38 26.04.2019 08:59:3826.04.2019 08:59:38NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GC_DW_1300_N_SPK2.indb 39Anl_GC_DW_1300_N_SPK2.indb 39 26.04.2019 08:59:3826.04.2019 08:59:38NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Pompwiel Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GC_DW_1300_N_SPK2.indb 40Anl_GC_DW_1300_N_SPK2.indb 40 26.04.2019 08:59:3826.04.2019 08:59:38NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GC_DW_1300_N_SPK2.indb 41Anl_GC_DW_1300_N_SPK2.indb 41 26.04.2019 08:59:3826.04.2019 08:59:38E
