MANUALE UTENTE GCDW 1300 N EINHELL

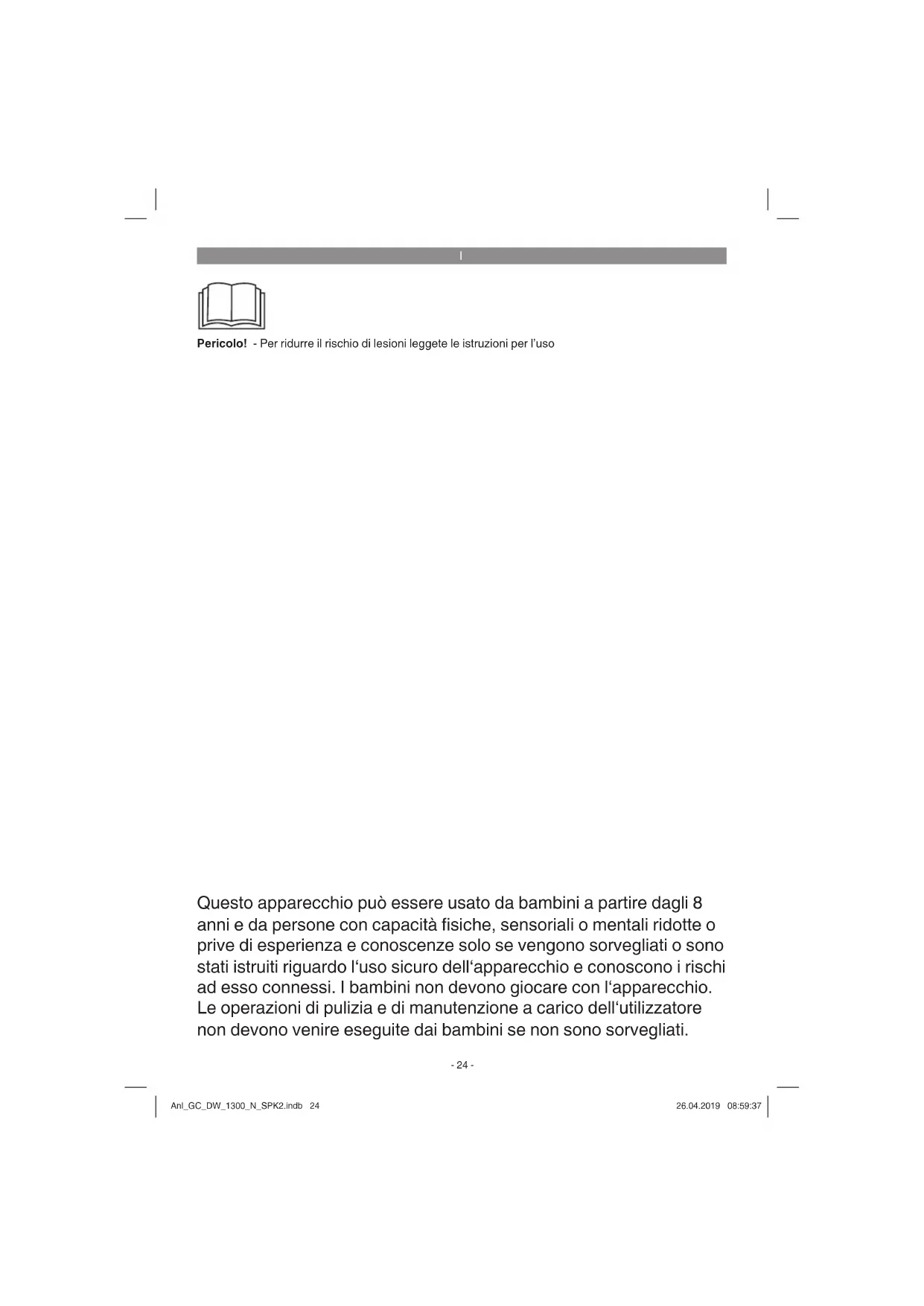

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Questo apparecchio può essere usato da bambini a partire dagli 8 anni e da persone con capacità fi siche, sensoriali o mentali ridotte o prive di esperienza e conoscenze solo se vengono sorvegliati o sono stati istruiti riguardo l‘uso sicuro dell‘apparecchio e conoscono i rischi ad esso connessi. I bambini non devono giocare con l‘apparecchio. Le operazioni di pulizia e di manutenzione a carico dell‘utilizzatore non devono venire eseguite dai bambini se non sono sorvegliati. Anl_GC_DW_1300_N_SPK2.indb 24Anl_GC_DW_1300_N_SPK2.indb 24 26.04.2019 08:59:3726.04.2019 08:59:37I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Pericolo! La pompa deve venire alimentata tramite un dispositivo di protezione per correnti di guasto (RCD) con una corrente di guasto non superiore a 30 mA (secondo la norma VDE 0100 parte 702 e 738). L’apparecchio non è adatto all’uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione. È vietato l’uso dell’apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Prima di mettere in funzione l’apparecchio, fate controllare da uno specialista che la messa a terra, la messa a terra del neutro o il circuito di sicurezza per correnti di guas- to corrispondano alle norme di sicurezza dell’ente responsabile della fornitura di ener- gia elettrica e funzionino in modo corretto.

I collegamenti elettrici ad innesto devono es- sere protetti dall’umidità.

In caso di pericolo di inondazioni collocate i collegamenti ad innesto in un’area che non ne venga interessata.

Si deve comunque evitare in ogni caso di convogliare liquidi aggressivi e sostanze ab- rasive.

L’apparecchio deve essere protetto dal gelo.

L’apparecchio deve essere protetto da un fun- zionamento a secco.

Adottate misure atte a tenere l’apparecchio lontano dalla portata dei bambini.

3. Attacco di mandata di 47,8 mm (G1 1/2) fi let-

to interno con valvola antiritorno incorporata

4. Filtro per lo sporco

5. Cassetta di comando

6. Indicatore di esercizio

7. Indicatore di rete

8. Interruttore ON/OFF

9. Interruttore di sovraccarico

10. Fune di fi ssaggio

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento! Anl_GC_DW_1300_N_SPK2.indb 25Anl_GC_DW_1300_N_SPK2.indb 25 26.04.2019 08:59:3726.04.2019 08:59:37I

Istruzioni per l’uso originali

L’apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35° C. L’apparecchio non deve essere assolu- tamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici! L’apparecchio può essere impiegato ovunque si debba pompare dell’acqua, per es. in casa, in giardino e in molti altri settori. Non deve essere usato nel caso di vasche di piscine! Per usare l’apparecchio in acqua con fondo natu- rale e fangoso, mettetelo in un posto un po’ solle- vato, per es. su dei mattoni. L’apparecchio non è adatto per l’uso continuo, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell’apparecchio si ridurrà notevolmente, poiché non è stato costruito per una sollecitazione continua. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. La fuoriuscita di olio lubrifi cante/altri lubrifi canti può comportare una contaminazione dell’acqua.

4. Caratteristiche tecniche

Collegamento alla rete ................. 230 V ~ 50 Hz Potenza assorbita ............................... 1300 watt Portata max. ...........................................5,000 l/h Prevalenza max. .......................................... 65 m Profondità di immersione max. .................... 20 m Temperatura max. dell’acqua ..................... 35°C Attacco tubo fl essibile ......................................... ........................ ca. 47,8 mm (1 1/2“) fi letto interno Corpi estranei max.: ........................Acque chiare Tipo di protezione: .......................................IPX8 Cavo di alimentazione ................................... 2 m Tubo della pompa ....................................... 23 m

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.

L’installazione dell’apparecchio viene eff ettuata o:

in modo fisso con tubazione rigida

in modo fisso con tubazione flessibile

Allacciate il tubo di mandata rigido o flessibile con il collegamento adatto all’attacco di man- data (3).

L’apparecchio deve essere fissato agli occhi- elli di sospensione (Fig. 3/Pos. A) con la fune in dotazione (Fig. 1/Pos. 10). Avviso! Eventuali condizioni speciali di installazione van- no chiarite prima della messa in esercizio della pompa! In caso di danni causati ad esempio da sporci- zia, una caduta di corrente o una guarnizione difettosa, dovete installare le ulteriori misure di protezione. Le misure di protezione sono ad esempio: pompe con funzionamento parallelo su un circuito di corrente con protezione separata, sensori di umidità per il disinserimento e dispositivi di sicu- rezza simili. In caso di dubbi fatevi consigliare assolutamente da un tecnico di impianti sanitari. La portata massima si raggiunge soltanto con il diametro massimo della tubazione, mentre collegando tubazioni e tubi fl essibili più piccoli la Anl_GC_DW_1300_N_SPK2.indb 26Anl_GC_DW_1300_N_SPK2.indb 26 26.04.2019 08:59:3726.04.2019 08:59:37I

portata viene ridotta. Durante l‘installazione fate attenzione a non montare mai l‘apparecchio appeso al tubo di mandata o al cavo della corrente. L‘apparecchio deve essere appeso agli appositi occhielli di sos- pensione. Il pozzetto della pompa dovrebbe essere suffi ci- entemente grande.

5.2 Collegamento alla rete

Pericolo! L’apparecchio da voi acquistato è già dotato di una spina con messa a terra. L’apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230 V ~ 50 Hz. As- sicuratevi che la presa di corrente sia suffi ciente- mente protetta (almeno 6 A) e in perfetto stato. In- serite la spina nella presa di corrente. In tal modo l’apparecchio è pronto all’esercizio. Pericolo! Al fi ne di evitare rischi, tale operazione deve es- sere eseguita da un elettricista specializzato o da un servizio di assistenza.

Dopo aver letto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l’apparecchio tenendo presente i seguenti punti:

Accertatevi che l’apparecchio sia installato in modo sicuro.

Verificate che il tubo di mandata sia stato montato in modo corretto.

Assicuratevi che il collegamento elettrico sia di 230 V ~ 50 Hz.

Verificate che la presa elettrica sia in perfetto stato.

Assicuratevi che umidità e acqua non raggi- ungano in nessun caso l’allacciamento alla rete.

Evitate che l’apparecchio funzioni a secco.

Per spegnere l’apparecchio staccate la spina dalla presa di corrente. Avvertenza! La cassetta di comando (Fig. 2/Pos. 5) deve esse- re fi ssata solo all‘esterno del pozzo!

1. Calate la pompa fi ssata alla fune all‘interno

del pozzo o del pozzetto.

2. Fate attenzione che la pompa sia completa-

mente immersa nell‘acqua.

3. Collegate il connettore della cassetta di co-

mando con la presa di corrente.

4. L‘indicatore di rete (Fig. 2/Pos. 7) si illumina.

5. Per la messa in esercizio della pompa at-

tivate l‘interruttore ON/OFF (Fig. 2/Pos. 8). L‘indicatore di esercizio (6) si illumina. Avvertenza! In caso di sovraccarico della pompa interviene l‘interruttore di sovraccarico (Fig. 2/Pos. 9). Premete di nuovo l‘interruttore dopo una fase di raff reddamento.

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo!

Prima di ogni lavoro di manutenzione stacca- te la spina dalla presa di corrente.

In caso di impiego mobile, l’apparecchio deve ogni volta essere lavato con acqua pulita dopo l’uso.

Allentate le viti di fissaggio del filtro per lo sporco (Fig.1/Pos. 4) e pulite il filtro e la zona d’aspirazione.

Fissate di nuovo il filtro per lo sporco.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.2 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_GC_DW_1300_N_SPK2.indb 28Anl_GC_DW_1300_N_SPK2.indb 28 26.04.2019 08:59:3726.04.2019 08:59:37I

11. Tabella per l’eliminazione delle anomalie

Anomalie Cause Rimedio Il motore non si avvia - Manca la tensione di rete - Controllate la tensione di rete L‘apparecchio non convoglia - Filtro in entrata ostruito - Tubo di mandata piegato - Pulite con un getto d‘acqua il fi ltro in entrata - Eliminate la piega La pompa non si disinserisce - Lato mandata con perdite - Pulite lato mandata Portata insuffi ciente - Filtro in entrata ostruito - Prestazioni ridotte a causa di impurità e corpi estranei abrasivi nell‘acqua - Pulite il fi ltro in entrata - Pulite l‘apparecchio e sostituite le parti usurate La pompa si spegne dopo un breve peri- odo di esercizio - Il salvamotore spegne l‘apparecchio a causa del notevole sporco presente nell‘acqua - Temperatura dell‘acqua trop- po alta, il salvamotore spegne l‘apparecchio - Staccate la spina e pulite l‘apparecchio e il pozzo - Tenete presente la temperatura massima dell‘acqua di 35°C! Anl_GC_DW_1300_N_SPK2.indb 29Anl_GC_DW_1300_N_SPK2.indb 29 26.04.2019 08:59:3726.04.2019 08:59:37I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_GC_DW_1300_N_SPK2.indb 30Anl_GC_DW_1300_N_SPK2.indb 30 26.04.2019 08:59:3726.04.2019 08:59:37I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Girante della pompa Materiale di consumo/parti di consumo * Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_GC_DW_1300_N_SPK2.indb 31Anl_GC_DW_1300_N_SPK2.indb 31 26.04.2019 08:59:3726.04.2019 08:59:37I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_GC_DW_1300_N_SPK2.indb 32Anl_GC_DW_1300_N_SPK2.indb 32 26.04.2019 08:59:3826.04.2019 08:59:38NL
