GEBRUIKSAANWIJZING MKRV122 M-SYSTEM

Afvoeren van het oude apparaat....3

Weggooien van de verpakking van uw nieuwe apparaat

Veiligheidsinstructies en waarschuwingen....3

Specifications....4

Uitpakken....6

De bijgeleverde onderdelen en materialen controleren....6

De koelkast op de juiste plaats zetten....6

Rusttijd....6

Ventilatie (figuur 1)....7

Installatie (figuur 2)......8

Levensmiddelen in de koelkast plaatsen....11

Koeling voor kortdurende conservering van levensmiddelen of voor

dagelijks gebruik....12

Koelvak....12

Lamp en vervangen van de lamp:....14

Het apparaat plaatsen en installeren....23

Afvoeren van het oude apparaat

Voordat u een oud apparaat weggooit, dient u ervoor te zorgen dat het onbruikbaar en veilig is. Trek de stekker uit het stopcontact of maak alle veersloten, deurklinken of grendelsloten onklaar om te voorkomen dat kinderen zich kunnen opsluiten in het apparaat.

Het koelsysteem bevat isolatiegassen en koelvloeistoffen, die op een gespecialiseerde manier moeten worden afgevoerd. De waardevolle materialen in een koelkast kunnen worden gerecycled. Neem contact op met uw gemeentelijke reinigingsdienst voor het op de juiste manier weggooien van een oud apparaat en neem contact op met uw plaatselijke instantie of leverancier als u vragen heeft. Zorg ervoor dat het leidingwerk van uw koelkast niet beschadigd raakt voordat het apparaat wordt opgehaald door de reingingsdienst, en draag bij aan een beter milieu door aan te dringen op een geschikte, niet-vervuilende methode van afvalverwerking.

Weggooien van de verpakking van uw nieuwe apparaat

Al het verpakkingsmateriaal dat gebruikt is in de verpakking van uw nieuwe apparaat kan zonder gevaar voor het milieu worden weggegooid.

De kartonnen doos kan in stukken worden gescheurd of gesneden en bij het oud papier worden gedaan. De beschermende folie is gemaakt van polyethyleen en de stukken piepschuim en opvulmateriaal bevatten geen CFK's.

Al deze waardevolle materialen kunnen naar een afvalinzamelingspunt worden gebracht en na adequate recycling worden hergebruikt.

Neem contact op met uw plaatselijke instantie voor het adres van het dichtstbijzijnde afvalinzamelingspunt of papierbak.

Veiligheidsinstructies en waarschuwingen

Lees voordat u het apparaat aanzet de informatie in de gebruikershandleiding zorgvuldig door. De gebruikershandleiding bevat belangrijke aanwijzingen met betrekking tot installatie, gebruik en onderhoud van het apparaat.

Bewaar de gebruikershandleiding op een veilige plaats en overhandig deze aan de volgende eigenaar als u het apparaat doorverkoopt.

De fabrikant is niet aansprakelijk voor schade die kan ontstaan als de volgende instructies niet worden opgevolgd.

*Beschadigde apparaten mogen niet in gebruik worden genomen. Neem bij twijfel contact op met uw leverancier.

*De aansluiting en installatie van het apparaat moeten strikt volgens de instructies in de gebruikershandleiding worden uitgevoerd.

^* Om veiligheidsredenen moet het apparaat op de juiste manier worden geaard volgens de specificaties.

"Trek altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt. Trek aan de stekker om deze uit het stopcontact te halen, niet aan het snoer."

"Bewaar alcoholische dranken in goed gesloten flessen of houders en bewaar ze altijd rechtop. Bewaar geen explosieve stoffen in het apparaat - Gevaar voor explosie!

'Beschadig de onderdelen van het apparaat die koelvloeistof bevatten niet door gleuven van de koelkast te doorboren of te perforeren met scherpe of puntige voorwerpen, de leidingen in elkaar te drukken of te draaien of door de coatings van de oppervlakken af te schrapen. Als de koelvloeistof naar buiten spuit en in de ogen komt, kan dit ernstig oogletsel veroorzaken.

'Dek het ventilatierooster van het apparaat niet af.

"Laat kinderen niet spelen met het apparaat. Laat kinderen nooit op de laden zitten of aan de deur gaan hangen.

Als u een nieuwe koelkast / vriezer heeft gekocht in de plaats van een oud apparaat, zorg er dan voor dat alle bestaande vergrendelingen of sloten op het oude apparaat onklaar worden gemaakt voordat u het apparaat afvoert.

Hierdoor voorkomt u dat kinderen opgesloten kunnen raken in het apparaat.

Zorg ervoor dat het oude apparaat op een milieuvriendelijke manier wordt afgevoerd door een gespecialiseerd bedrijf, omdat het apparaat schadelijke onderdelen in de koelvloeistof kan bevatten en deze met speciale apparaat moet worden verwijderd. Neem contact op met uw

leverancier of met uw plaatselijke instantie.

Zorg ervoor dat het koelsysteem met de koelvloeistof, met name de warmtewisselaar op de achterkant van het apparaat, niet beschadigd wordt tijdens het vervoer naar het afvalinzamelpunt, zodat de koelvloeistof niet lekt. Informatie over het gebruikte type koelvloeistof/isolatiemiddel vindt u op het typeplaatje van het apparaat.

'Waarschuwing: Houd de ventilatieopeningen in de behuizing van het apparaat of in het inbouwmeubel vrij. 'Waarschuwing: Gebruik geen andere mechanische hulpmiddelen om het ontdooiproces te versnellen dan die aanbevolen zijn door de fabrikant. 'Waarschuwing: Beschadig het vloeistofcircuit van de koelkast niet.

'Waarschuwing: Gebruik geen elektrische apparaten in de koelkast. 'Na installatie moet de stekker toegankelijk blijven.

'Als het netsnoer beschadigd is, moet het worden vervangen door een netsnoer dat verkrijgbaar is bij de fabrikant of zijn vertegenwoordiger.

'De aansluiting van de netvoeding en de installatie moeten worden uitgevoerd volgens de instructies in de gebruikershandleiding.

'Gebruik alleen de gereedschappen van de fabrikant voor het ontdooien van het apparaat.

Specifications

'Dit apparaat is bedoeld voor het koelen van voedsel, het maken van ijsblokjes en het bewaren van diepvriesproducten.

'Het is uitsluitend bestemd voor huishoudelijk gebruik. Als het apparaat wordt gebruik voor industriële of commerciële doeleinden, houd u dan aan de betreffende normen en voorschriften.

'Het koelcircuit is lekvrij.

1 2 3 4

1. Vriesvak 2. Temperatuurregelaar
2. Schappen 4. Groente- en fruitladen
3. Eierhouder 6. Flessenrekken

Schematische weergave van de koelkast

Deze weergave kan licht afwijken van de indeling van de koelkast die u zojuist heeft gekocht als gevolg van technische verbeteringen.

Uitpakken

Verwijder alle verpakkingsmaterialen.

De bijgeleverde onderdelen en materialen controleren

Controleer de materialen aan de hand van de paklijst. Neem contact op met uw leverancier als er onderdelen ontbreken.

De koelkast op de juiste plaats zetten

Maak de koelkast voor gebruik schoon. (Zie de volgende paragraaf "Reinigen")

Rusttijd

Nadat u de koelkast geplaatst en schoongemaakt heeft, moet u deze minimaal 30 minuten laten rusten voordat u het apparaat op de netvoeding aansluit.

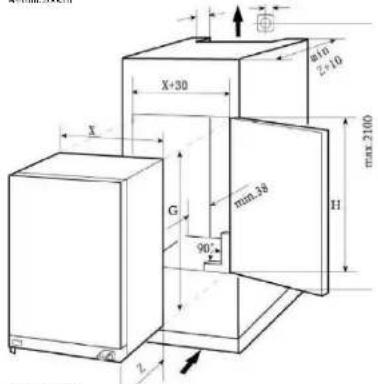

Ventilatie (figuur 1)

*Plaats het keukenkastje perfect horizontaal met behulp van een waterpas en een kruishaak. Plaats het meubel waterpas door er indien nodig verpakkingsmateriaal onder te leggen.
*Aan de achterkant van het apparaat moet een minimale ruimte van 38 mm worden aangehouden voor ventilatie.
*Luchtingang A moet minimaal 200 cm2 groot zijn en er moet lucht door het paneel in de plint van de kast stromen.

A-min.200cm²

X+30 X G 90° min.38 H max 2100 Z

/A-mid-200cm

(Figuur 1)

*Controleer of de plaats van het stopcontact (1) correct is. De AC-spanning op de plaats waar het apparaat gebruikt gaat worden moet overeenstemmen met de spanning die vermeld staat op het gegevensplaatje, dat u vindt op de binnenwand links naast de groenteladen. De netvoeding moet geaard zijn.

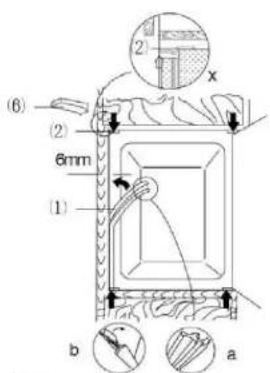

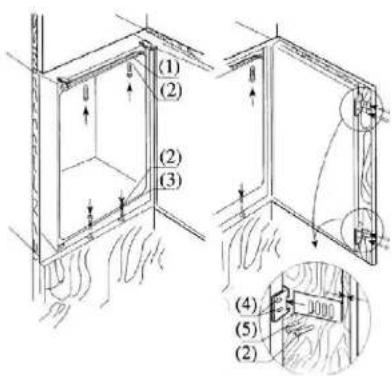

Installatie (figuur 2)

1. Controleer of de deur van het keukenmeubel in de juiste positie staat.
2. Voer het netsnoer door het meubel, zodat dit kan worden aangesloten op de netvoeding na installatie van het apparaat. Verwijder de afdekking (6) alleen als de ruimte beperkt is.
3. Plaats de koelkast in het keukenmeubel. Monteer de bevestigingsstukken (1) met schroeven (2) op de bovenste rand als tweederde van de koelkast in het meubel is geplaatst. Duw de koelkast vervolgens helemaal in het meubel en zorg ervoor dat de spieklem van de bevestigingsstukken vastzit op de horizontale rand van het keukenmeubel. Pas de positie van de koelkast aan en zorg ervoor dat er 6 mm ruimte tussen de binnenwand van het keukenmeubel en de buitenkanten van de koelkast overblijft. Monteer de bevestigingsstukken met schroeven op de horizontale rand van het keukenmeubel.
4. Plaats de afdichting in de opening (ongeveer 10 mm) tussen de onderste rand aan de voorkant en de onderplaat van het keukenmeubel. Monteer de onderste bevestigingsstukken (3) met schroeven (2) aan de onderste rand. Monteer de bevestigingsstukken met schroeven aan de onderplaat van het keukenmeubel.
5. Plaats de pakkingen in de openingen aan de linker-, boven- en rechterkant van de koelkast.
6. Monteer de deur aan de houders (4) (elke bovenste en onderste positie heeft er één) met de schroeven (2). Duw de deuren van de koelkast en het keukenmeubel dicht, en doe ze vervolgens weer helemaal open. Plaats de verbindingsplaat (5) op de betreffende houder en monteer deze aan de deur van het keukenmeubel (de ruimte tussen de verbindingsplaat en de rand van het keukenmeubel "t" is gelijk aan de dikte van de buitenste plaat van het keukenmeubel, ongeveer 20 mm). Stel het verbindingselement zo af dat de kant van de handgreep van de deur van het keukenmeubel geen contact maakt met de kast als de deur dicht is. (Een tussenruimte van ongeveer 1 mm bij grote apparaten). Monteer het tweede deurverbindingselement op de juiste plaats.
7. Maak het open gat in de deur van het apparaat dicht.

(6) (2) 6mm (1) b a x 2

(Figuur 2)

(1) (2) (2) (3) (4) (5) (2)

De koelkast aanzetten

Nadat u de stekker in het stopcontact heeft gestoken, draait u de temperatuurregelaar naar rechts van stand 0 op een willekeurige stand tussen de 1 en 7 om de koelkast aan te zetten. De compressor van de koelkast stopt wanneer de temperatuurregelaar op stand 0 staat.

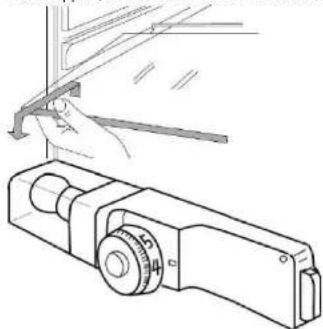

De temperatuur instellen:

De temperatuur in de koelkast wordt ingesteld door aan de temperatuurregelaar te draaien. De standen 1 tot en met 7 staan voor verschillende temperaturen, van laag naar hoog.

Stand Omstandigheden

1-2 Zomer of omgevingstemperatuur tussen de 25-35°C

3-4 Lente, herst of omgevingstemperatuur tussen de 15-25°C

4-5 Winter of omgevingstemperatuur tussen de 5-15°C

6-7 Snelvriezen

Let op: Het duurt enige tijd voordat de koelkast het ingestelde niveau heeft bereikt als u de temperatuurstand verandert. Hoe lang dit duurt, is afhankelijk van het verschil tussen de bestaande en de ingestelde temperatuur, de omgevingstemperatuur, hoe vaak de deur geopend en gesloten wordt en de hoeveelheid voedsel in de koelkast.

Let op: Als de omgevingstemperatuur onder de 16 V ligt, schakel dan de "Lage-temp.regelaar" in.

Levensmiddelen in de koelkast plaatsen

Wacht 1\~2 uur voordat u levensmiddelen in de koelkast legt nadat u de koelkast heeft ingeschakeld. U kunt levensmiddelen en diepvriesproducten in de koelkast leggen als de temperatuur in het betreffende vak het instelpunt heeft bereikt.

Koeling voor kortdurende conservering van levensmiddelen of voor dagelijks gebruik

Hoewel de temperatuur in de meeste gedeeltes van het koelvak tussen de 0 en 10 graden Celsius kan worden ingesteld, wordt langdurige conservering niet aanbevolen. Koeling is alleen bedoeld voor kortdurende conservering van levensmiddelen.

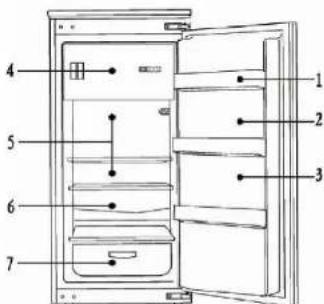

Koelvak

1. Eieren en boter
2. Conserven en specerijen
3. Dranken en levensmiddelen in flessen
4. Voedsel dat ingevroren moet worden
5. Koekjes, gekookt voedsel en melk
6. Vlees en worstjes

* Bewaar geen grote hoeveelheden of een zeer hoog gewicht aan levensmiddelen; het voedsel moet met enige ruimte erlussen worden bewaard voor een betere conservering. Plaats nooit te veel levensmiddelen op de schappen, omdat deze kunnen instorten als ze te zwaar beladen worden.

* Het te bewaren voedsel moet gesorteerd worden volgens de behoeften van de gebruiker. Voedsel dat dagelijks geconsumeerd wordt, moet vooraan worden geplaatst; hierdoor hoeft de deur minder lang geopend te worden. Plaats voedsel niet te dicht tegen de binnenwanden.

De schappen schoonmaken

* De voedselschappen kunnen uit de koelkast worden gehaald om ze schoon te maken Lamp en vervangen van de lamp:

Lamp: 240V, 10W

Lamphouder: E14 (lampen van meer dan 15W mogen niet worden gebruikt)

* Trek de stekker uit het stopcontact voordat u het lampje vervangt

* Verwijder het oude lampje door het naar links te draaien

Instructions

Langdurige conservering van voedsel

Omdat de bewaartemperatuur van de vriezer zeer laag is, kan vers voedsel lange tijd in het vriesvak worden bewaard. Levensmiddelen die lange tijd bewaard moeten worden kunnen in het vriesvak worden bewaard. Lees de aanwijzingen op de verpakking van het product.

Ingevroren levensmiddelen bewaren

* Het aanbevolen gewicht van verse levensmiddelen is minder dan 2 kg.

* Warm voedsel mag pas in de koelkast worden geplaatst als het afgekoeld is tot kamertemperatuur.

* De buitenkant van verpakkingen moet worden afgedroogd voordat u ze in het vriesvak legt. De verpakkingsmaterialen moeten geurvrij, luchtdicht en niet-giftig zijn.

* Haal alleen de hoeveelheid voedsel uit de koelkast die u nodig heeft. Ontdooid voedsel mag niet opnieuw in

het vriesvak worden gelegd, tenzij het eerst gekookt wordt.

* Voedsel dat in kleine porties is verdeeld wordt sneller ingevroren en is makkelijker te ontdooien en te bereiden. Het aanbevolen gewicht voor elke portie is minder dan 1,5 kg. * Zet geen flessen bier of dranken in het vriesvak.

^ Raak ingevroren voedsel niet met natte handen aan. IJsblokjes maken

* Giet water in de ijsblokjesvorm tot driekwart van het volume, en zet de vorm in het vriesvak.

* Gebruik geen mes of andere metalen voorwerpen om de ijsblokjes uit de vorm te halen.

* De ijsblokjes kunnen gemakkelijk met de hand worden verwijderd nadat u de vorm korte tijd in warm water heeft gelegd.

De koelkast ontdooien

Het koelvak is ontworpen voor automatische ontdooing. Rijp op de achterwand smelt en stroomt via de afvoerpijp in de verdampbak

boven de compressor op de achterkant van de koelkast, waar het water verdampt door de warmte die door de compressor wordt afgegeven.

Let op: Zorg dat de afvoerpijp boven de groente- en fruitlade altijd vrij blijft, zodat het ontdooiwater normaal kan wegstromen. Gebruik het bijgeleverde staafje om eventuele verstoppingen te verwijderen.

Het vriesvak ontdooien

Na een bepaalde tijd vormt zich een laag rijp op de wanden van het vriesvak. Er wordt extra elektriciteit gebruikt als deze laag te dik wordt. Als er een dikke laag ijs is gevormd, moet het vriesvak ontdooid worden.

Om het vriesvak te ontdooien trekt u eerst de stekker uit het stopcontact. Haal het voedsel uit de koelkast en leg het op een koele plaats. Gebruik een plastic ontdooihulpmiddel.

Maak de binnenkant van het vriesvak droog nadat het ijs gesmolten is.

Let op: Gebruik nooit metalen gereedschap of een elektrische verwarmer voor het ontdooien.

Als het ontdooien klaar is, steekt u de stekker weer in het stopcontact en treedt de koelkast weer in werking.

Stroomuitval

Zelfs in de zomer kan voedsel in de koelkast enkele uren geconserveerd worden na een stroomuitval.

* Zet geen extra voedsel in de koelkast tijdens een stroomuitval.

* Doe de deur niet open tijdens stroomstoringen.

* Als u van tevoren weet dat er een stroomuitval komt, maak dan ijsblokjes en doe deze in een bakje bovenin

in het koelvak.

Waterafvoer.

reinigingsstaafje

Let op: tijdens een stroomstoring of bij technische problemen stijgt de temperatuur in de koelkast en wordt de bewaartijd korter.

Reiniging

De koelkast moet regelmatig schoongemaakt worden om de vorming van onaangename geuren te voorkomen.

* Trek de stekker uit het stopcontact voordat u de koelkast schoonmaakt.
* Gebruik geen harde borstel, staalborstel, reinigingsmiddel, wasbenzine of andere oplosmiddelen, heet water, zure of basische reinigingsmiddelen.
* Neem druppels op de oppervlakken van de koelkast af met een zachte doek.

(1) Gebruik geen grote hoeveelheden water om de koelkast te reinigen.
(2) Gebruik een droge doek om de schakelaar, de lamp en de temperatuurregelaar te reinigen.
* Houd de rubberen afdichting altijd schoon
* Reinig de achterkant en de zijkanten van de koelkast regelmatig.

Onderbreking van het gebruik

Als de stroomuitval langere tijd aanhoudt, trek de stekker dan uit het stopcontact en reinig de koelkast zoals hierboven beschreven.

Laat de deur van de koelkast open als de stroom wordt uitgeschakeld, om te voorkomen dat eventueel voedsel in het koelvak onaangenaam gaat ruiken.

Let op: Aanbevolen wordt om de koelkast niet uit te schakelen.

Tijdens vakanties

* Haal eventuele levensmiddelen uit de koelkast bij korte vakanties. Draai de temperatuurknop op de juiste stand en zorg ervoor dat de deur van de koelkast goed gesloten is.
* Haal bij lange vakanties alle levensmiddelen uit de koelkast en trek de stekker uit het stopcontact. Als de rijp gesmolten is, reinigt en droogt u het koelvak.

Afvoeren

* Verwijder de deur van de koelkast wanneer u deze afdankt, om te voorkomen dat kinderen zichzelf opsluiten.

De koelkast verplaatsen

* Trek de stekker uit het stopcontact
* Verwijder de levensmiddelen
* Maak de deur stevig dicht met plakband

Vragen en antwoorden

De volgende verschijnselen zijn normaal:

* De temperatuur van de koelkast en de compressor stijgen en de compressor werkt relatief langer als de koelkast voor het eerst wordt aangezet.
* Neem druppels op de buitenste oppervlakken van de koelkast af met een zachte doek.
* Als de deur van de koelkast vaak wordt geopend of te lang open blijft staan in vochtige seizoenen, dan wordt de ruimte in de koelkast vochtig.
* Er klinkt een licht geluid als de koelvloeistof door de leidingen stroomt of als de compressor in en uit wordt geschakeld.

* Er klinkt een licht geluid als het dooiwater in het verdampingsbakje druppelt.
* De compressor werkt relatief lang als er grote hoeveelheden voedsel worden geconserveerd of als de omgevingstemperatuur hoog is.
* De verdamper geeft onaangename geuren af als het koelvak niet wordt schoongemaakt.

Let op. De koelkast mag nooit opnieuw worden aangezet voordat er een periode van minimaal

vijf

minuten is verstreken.

Stel de oorzaak van het probleem vast voordat u

reparaties uitvoert.

Verschijnselen Oorzaken
De koelkast start niet.	* Slechte aansluiting op de netvoeding (stekker, stopcontact en zekering)* De temperatuurknop staat op stand 0.* Lage spanning
Het lampje knippert niet.	* Kapotte lamp* Netvoeding niet aangesloten* De temperatuurknop staat op stand 0.
Te veel lawaai. * Ongelijke plaatsing* Contact tussen de koelkast en een muur of ander voorwerp
De compressor werkt lange tijd of de temperatuur bereikt het instelpunt niet.	* Eerste gebruik* Te veel voedsel bewaard* De deur is zeer vaak geopend door warm weer* De temperatuurregelaar is niet goed ingesteld* De koelkast staat in direct zonlicht. of dichtbij een warmtebron* Slechte ventilatie of vuil op de condensor
Voedsel is uitgedroogd * Voedsel is niet goed afgedekt of verpakt
Dikke rijplaag op ingevroren voedsel	* De deur is niet goed gesloten.* De deur van de koelkast is veelvuldig geopend*Rijp binnen zakjes met voedsel is normaal
Vreemde geuren	* Voedsel is niet goed verpakt* Rottend voedsel in de koelkast* De koelkast moet schoongemaakt worden. Zie "Reiniging"

Het apparaat plaatsen en installeren

1. Controleer nadat u het apparaat heeft uitgepakt, of de netvoeding hetzelfde is als de waarde die staat aangegeven op het typeplaatje.

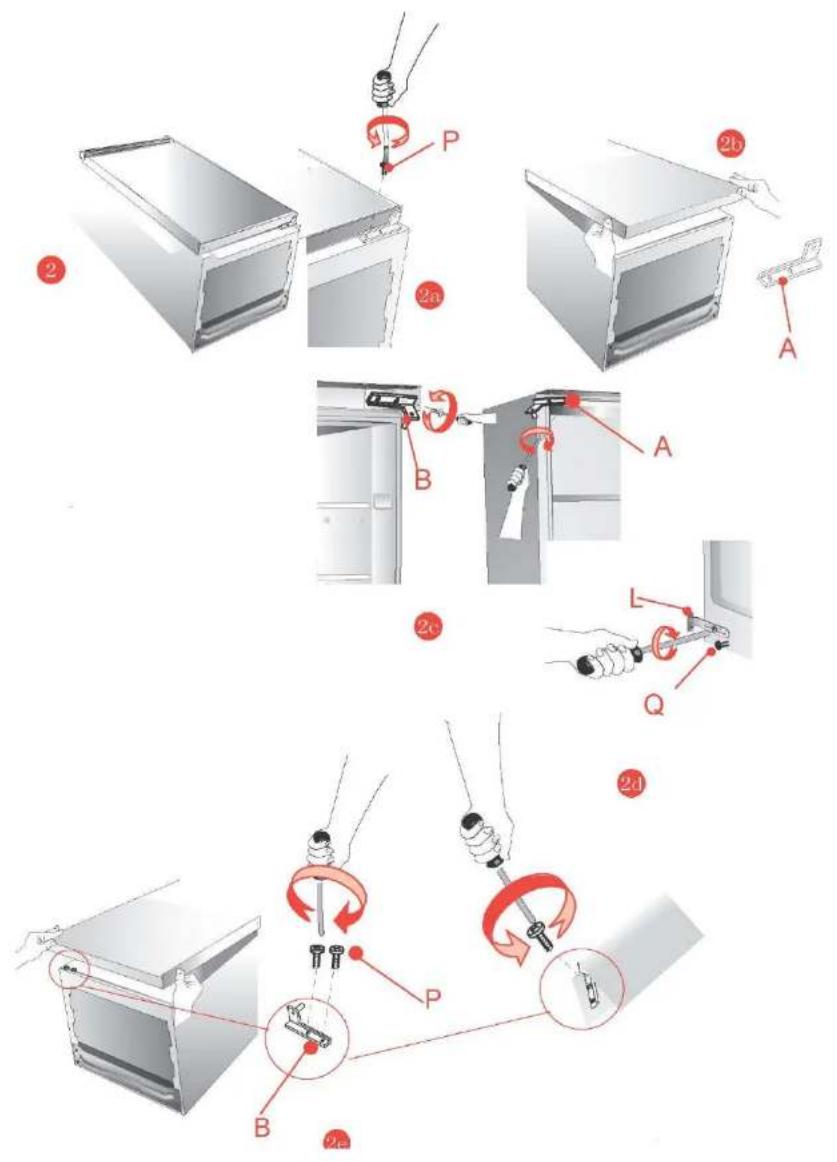

2. Als de draairichting van de deur goed is, ga dan door naar punt 3. Als dit niet het geval is, kunt u de plaats van de scharnieren omkeren.

Hiervoor legt u de koelkast voorzichtig op de achterkant. Gebruik afstandsstukken om te voorkomen dat de leidingen van de condensor platgedrukt worden en de compressor beschadigd wordt.

2a Verwijder de pen van het onderste scharnier P.
2b Verwijder het onderste scharnier A en maak de deur los.
2c Verwijder het bovenste scharnier B en bevestig het scharnier A aan de tegenoverliggende kant.
2d Verwijder de onderste steun L.
2e Monteer de deur en het scharnier B aan de linkerkant.
2f Monteer de onderste steun L aan de tegenoverliggende kant.

Denk aan het volgende als u het apparaat installeert:

A Installeer het apparaat niet in de buurt van warmtebronnen zoals verwarmingen, radiatoren, fornuizen etc. of in direct zonlicht.
B Zorg ervoor dat eventueel water op de achterwand van het koelvak in het afvoerkanaal stroomt tijdens de automatische ontdooiing.
C Laat het apparaat, nadat u het op zijn plaats heeft gezet, minimaal een uur staan voordat u het op de netvoeding aansluit.
D Controleer of het apparaat goed werkt voordat u er voedsel in legt.

WAARSCHUWING: INSTALLEER HET APPARAAT NIET IN DE BUURT VAN WARMTEBRONNEN EN LAAT EEN RUIMTE VAN MINIMAAL 5 CM BOVEN HET APPARAAT VRIJ. ER MOET EEN LUCHTINGANG VAN MINIMAAL 200 CM2 GEINSTALLEERD ZIJN IN DE PLINT VAN DE KAST.

INSTALLATIE IN HET INBOUWMEUBEL

De afmetingen van het inbouwmeubel moeten overeenkomen met de afmetingen in de afbeelding. 3 plaats het apparaat in het inbouwmeubel tegen het zijpaneel naast de opening. 3a pas de pootjes zodanig aan, dat het bovenste paneel de koelkast niet raakt, en monteer het bovenste gedeelte van de koelkast met de bijgeleverde schroeven in het voorgeboorde paneel boven de voorste rand.

3b Monteer de onderkant van het apparaat aan de wand van het meubel met behulp van de speciale haken.

3c Bevestig de twee onderste voetjes in de gaten in de onderkant van het inbouwmeubel.

3d Bevestig waar geleverd de kunststof pakking.

3e Monteer onderdeel X met schroeven op de deur van het apparaat.

3f Bevestig het schuifdeel Y met schroeven, nadat u de deur van het meubel heeft uitgelijnd.

MKRV-122

NOTICE D'EMPLOI

FR

Table des matières
