GEBRUIKSAANWIJZING FX 66.1 AX SCHOLTES

Vanaf de kolenkachel uit het verleden tot aan het digitaal koken van ons te higt heeft Scholtes gedurende 80 jaren geschiedenis het idee van "met de hand gemaakt"weten te behouden dat nog steeds zijn kenmerk en sterke punt is gebleven.

leder product van Scholtes is het resultaat van de geslaagde combinatie van elegante vormgeving met onbetwistbare technologie, die bestaat uit prestatie en vernieuwing.

De twee documenten, de Gebruiksaanwijzing en de Technische handleiding, vullen elkaar aan:

• de Technische handleiding bevat alleoodzakelijke informatie voor het installereren, de aansluiting, het onderhoud van het apparaat en de aanbevelingen.
• de Gebruiksaanwijzing beschrijft op eenvoudige maar gedetailleerde wijze de functies waarvan het apparaat is voorzien. U vindt er bovendien nuttige tips voor het koken, die u helpen op de Beste wijze van de möglichkheden van de oven te genieten.

Eet smakelijk met SCHOLTES

Inhoud

Veiligheidsnormen 34

Installeren en bevestigen 35

Installeren 35
Bevestigen 35

Elektrische aansluiting 36

Technisch schema 37

Onderhoud van het apparatus 38-39

Algemene aanwijzingen 38
Demonteren van de deur 38
Pakking van de overdeur 38
Buitenkant van het apparatus 38
Glazen scherm van het ovenlampje 38
Vervangen van het lampje 38
De accessoires 39

Het reinigen door middel van katalyse 39

Met de hand schoonmaken 39

Pyrolyse 40

Bescherming van het milieu 41

Onderhoud 41

Index 42

Lees de instructies in deze gebruiksaanwijzing aandachtig door, aangezien zij belangrijke aanwijzingen geben betreffende de verilgheid van installmentie, het gebruik en onderhoud, zowel als praktische raadgevingen voor het beste gebruik van het apparaat. Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging.

De fabrikant kan nicht aansprakelijk worden gesteld als de instructies in dit boekje Niet in ache zijn genomen.

• Laat het apparaat "rusten" voordat het worden geinstalleerd. Gedurende deperiode dat het apparaat was opgeslagen, is het waarschijnlijk aan uitzonderlijk lage temperaturen bloatgesteld geweest. Het is.daaromoodzakelijkde onderdelen, vooral de elektronische onderdelen,tijd te geven om terug te keren tot kamertemperatuur.
• Alle handelingen betreffende het installereren en de elektrische aansluiting van dit apparaat要去en door een bevoegde installmenteur of een technicus met gelijkwaardige professionele kwalificatie worden uitgevoerd.
• Stel het apparaat Niet in werkig als het tijdens het vervoer schade heeft opgelopen.
  In het geval van beschadiging of slecht functioneren moet het apparaat van de stroom worden afgesloten en moet u de door Scholtes aangeraden technische Dienst erbij roepen.
• Dit product voldoet aan de veiligheidsvoorschriften voor elektrische apparatuur. Voor reparaties moet u zich alkijduitsuitend tot bevoegde installateurs wenden en alkijd originele onderdelen eisen. Ledere verkeerd uitgevoerde reparatie kan leiden tot risico's en zelfs ernstige gevolgen voor de gebruiker.
  Wees vooral voorzichtig in het geval van aansluiting van elektrische apparaten aan stopcontacten in de nabijheid van de oven. De aansluitsnoerenogen Niet in contact komen met de warme delen van de oven, noch vast komen te zitten tussen de deur van de oven als die aan is.
• Deze oven is voorzien van precies gedefinieerde technische eigenschappen, waaraan de gebruiker voor geen enkele reden welke verandering ook maar mag aanbrengen.
• Dit apparaat mag uitsluitend worden gezruikt voor het koken van etenswaren.
• De oven is voorzien van een deur met meerere glasplaten teneinde ieder risico van zich branden verwijl hij aan is te vermijden. Houd desalniettemin kleine kinderen op een afstand, vooral gedurende een pyrolyse-cycle.
  Laat gedurende de pyrolyse geen ontvlambare voorwerpen (b.v. keukendoek) op het handvat van de oven hangen.
• Gebruik nooit stoom- of hopedrukapparaten voor het reinigen van de oven.
• Gebruik de oven Niet voor het opbergen van ontvlambare producten, die vlam zouden konnen vatten als de oven per ongeluk zou worden ingeschakeld.
• Plaats geen enkel voorwerprechtstreeks op de bodem van de oven (lekplaat, pannen, schotels, enz.). De opgehoopte dit die zo ontstaat kan het email beschadigen.
• Plaats absoluut nooit aluminiumfolie of enige andere protectie op de wanden van de oven. Inrechtstreeks contact met het hete email zouden deze materialen konnen smelten, met onherstelbare schade aan het email.
• Ga nooit op de ovendeur zitten of met de voeten erop leunen.
• Gebruik algijd ovenwanten voor het erinplaatsen en eruit halen van overschotels en bakplaten.
• De ovendeur要去 perfect dicht worden gedaan. Controller altijd of de pakking van de deur schoon is.
• Voordat u een pyrolyse-cycle gaat uitvoeren要去en de meest consistente druipsels en verdere eventueel aangekoeke voedselresten verwijderd worden. Als deze nogal veel zijn riskeert u dat de vetaanzettingen vlam vatten door de grote hitte die gedurende pyrolyse worden geproduedd.
• Als u etenswarenrechtstreeks onder de grill zet moet u Niet vergeten een lekplaat op de eerste ovenstand te plaatsen voor het opvangen van vet en kooksappen.
  Giet nooit water recktstreeks op de oven als die nog heet is:: het email van de oven kan beschadigd worden.
• Bewaar nooit vochtige etenswaren in de oven: het email kan beschadigd worden.
• Vermijd dat er tijdens het reinigen water in de gaten van de deurterecht komt.
  Gedurende het gebruik wordt het apparaat heet: raak de verwarmingselementen in de oven Niet aan.
• De bereikbare onderdelen konnen heet worden: houd kleine kinderen op een afstand
• Gebruik voor het reinigen van de glazen ovendeur geen schurende of ruwe materialen of scherpe metalenschrapertjes. Hiermee kan het oppervlak worden gekrast waardoor het glas uiteindelijk kan barsten.
• Dit apparaat mag zich worden gezruikt door Personen (kinderen inbegren) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of Personen die nicht de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun verilgheid of nadat hun is uitgelegd hoe het apparaat werkst.
• Reinig het glas van de deur met een spons en nicht schuren producten. Droog met een zachte doek. Gebruik geen ruwe schuren materialen of scherpe schrapertjes die het oppervlak zonden konnen krassen waardoor als gevolg het glas zou konnen barsten.

Installeren en bevestigen

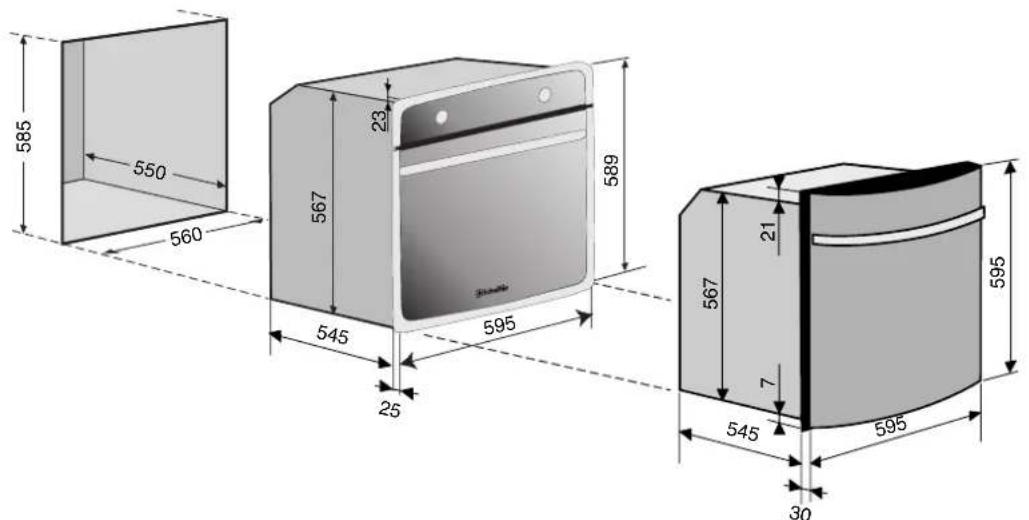

Installeren

Een gespatenteerd ventilatie-systeme zorgt voor het afkoelen van de oven door lucht-uitlaat aan de voorkant. De oven is volkommen en kan ingebouwd worden, zowel opgestapeld als onder de aanrecht, zonder uitzonderingen. De oven kan worden ingebouwd in ieder standarda ruimte waarvan de afmetingen voldoen aan de europese normen.

In het geval van een gesloten ruimte raden wij aan aan de achterkant een gat te make met een doorsnee van 80mm voor het doorlaten van de voedingskabel en de stekker.

Bevestigen

In het bijgeleverde accessoire-pakket bevinden zich 2 schroeven voor het bevestigen. Breng de schroeven aan in de hiervoor bedoelde gaten aan de zijkanten van de oven en schroef ze vast aan de wanden van het meubel.

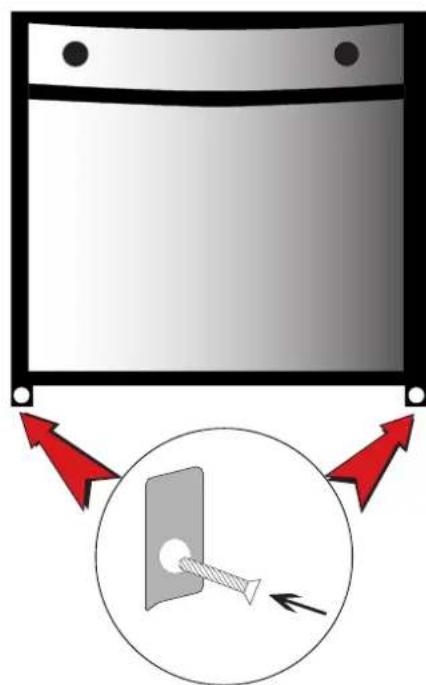

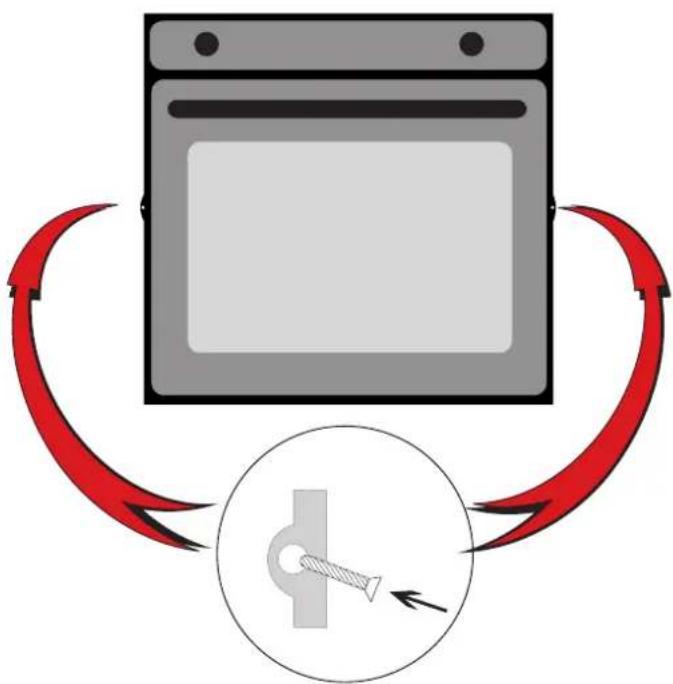

Bevestiging klassieke oven Bevestiging Galbe oven

De merkteken corresponderen met de toepassing van de volgende richtlijnen :

• elektromagnetische compatibiliteit 89/336/EEC
  keurmerk 93/68/CEE
• richtlijnaagspanning 73/23/EEC

Voordat u de aansluiting tot stand brengt moet u de gegevens van het elektrische net controeren:

• aansluiting monofase,
• spanning: 230 V of 240 V ,
• zekering: 16 A,
• minimum doorsnee draden: 1,5mm^2

De oven worden geleverd compleet met voedingskabel met 3 draden van 1,5mm^2 en moet worden aangesloten aan een net van 230V of 240V monofase. De geel/groene draad worden aangesloten aan het klemschroefje voor het aarden 1- van het apparaat. De neutrale (blauwe draad) van de oven要去en worden aangesloten aan de neutrale van het net.

Als de aansluiting worden uitgevoerd door middel van een aansluitdoos dan moet boven de stroomvoorziening een veelpolige schakelaar worden aangebracht met een minimum afstand van 3mm tussen de contacten

Controleer of het stopcontact bereikbaar is voor eventuele ingrepen of onderhoud.

Belangrijk:

• Sluit altijd eerst de stroom af voordat u enige handeling gaat verrachten, inclusief het verrangen van het ovenlampje.
• Gebruik van het apparaat als het Niet geaard is, is hoogst gevaarlijk.

Aansluiting Spanning F	Frequentie	Zekeringen Doorsneden
N L	FR-AT-BE-DE-GP-ES-IE-IL-IS-IT-DK LU-RE-FI-GB-GR-PT-SE-MA-NZ-NL 230 V-1+N ~ 50 Hz CY-MT-AU-NZ-KW 240 V-1+N ~ 50 Hz	16 A 1,5 mm²
L2 L1	FR-BE-NO 230 V-2 ~ 50 Hz	16 A 1,5 mm²

N.B.:

De voedingskabel kan verrangen worden. Dit moetECHTER altd worden uitgevoerd door een bevoegde installeur of eentechnicus met soortgelijke professionele kwalificaties.

Zorg voor een voedingskabel die lang genoeg is om eventueel onderhoud op gemakkelijke wijze möglich te make.

Gebruik alleen kabels van het type HAR-H05-RRF, aangesloten aan een stopcontact dat voldoet aan de geldende normen.

Als de aansluiting van het apparaat aan de kabel is uitgevoerd要去en alle schroeven van het klemmenbord worden aangeschroefd.

De installment van het apparaat要去 voldoen aan de normen NFC 15100.

Technisch schema

	Galbe pyrolyse-ovens	Galbe ovens zonder pyrolyse	Pyrolyse-ovens	Oven s zonder pyrolyse
Totaal geinstalleerd vermogen (W) 2800 2800	2800 2800
Vermogen grill (W) 2700 2700 2700 2700
Afmetingen voorpaneel in mm (HxB) 595x595	595x595 589x595 589	x595
Ovendiepte acheter voorpaneel in mm 545 545	545 545
Binnenafmetingen in mm (HxBxD) 318x430x396	396 318x430x396 318x430	318x430	x396
Gewicht in kg (circa)	44 44	42 41
Inhoud in l	54 54	54 54
Richtlijn energie-etiketten 2002/40/CE van elektrische ovens - Norm EN 50304. (Energieverbruik betreft genormaliseerde lading)
Functie natuurlijke convectie	Statisch Statisch	Statisch Statisch
Functie met heteluchtconvectie is gezruikt voor opgave van de energia-klasse	Braadstukken	Braadstukken	Braadstukken (inclusief FX44)	Heteluchtoven

Onderhoud van het apparaat

Algemene aanwijzingen

Voordat u zelf met de hande oven gaat schoonmaken moet u wachten totdat hij helemaal is afgekoeld.
- Gebruik nooit schuurmiddelen, metalen sponsjes of scherpe voorwerpen voor het reinigen van de oven aangezien, %-deze het email oppervlak voorgood konnen beschadigen.
- Gebruik nooit stoom- of hagedrukapparaten.
- Vermijd dat er tijdens het reinigen water in de gaten van de deurterecht komt.
Wees voorzichtig met de reinigingsmiddelen: meestal bevatten zich caustische soda en het is dus better er nicht teveel van te gebruiken. Als u deze producten gebruikt要去 zorgen voor een behoorlijke ventilatie van de keuken om te vermijden dat u toxische lucht inademt.

Demonteren van de deur

U kunt voor het schoonmaken de ovendeur verwijdenen. (Voor het weer monteren gaat u op tegengestelde wijze te werk)

1. Doe de ovendeur wijd open,

1. Til de hendeltjes op de twee scharnieren op en LAST zedraaien;doe de deur half dicht,

2. Pak de deur aan de zijkanten beet en trek hem van zijnplaats.

Buitenkant van het apparatus

Het is voldoende er met een vochtige spons overheen te gaan. In het geval van hardnekig vuil doet u een paar druppels afwasmiddel in het water dat u gezruikt voor het reinigen. Vervolgens afspoelen en afdrogen met een zachte doeck.

Glazen scherm van het ovenlampje

Gebruik een spons met een lauw sopje; cervolgens afspoelen en afdrogen met een zachte doek.

Vervangen van het lampje

Het ovenlampje kan door de gebruiker zich worden verrangen.

Sluit de stroom van de oven af door de stekker uit het stopcontact te halen of met de schakelaar die de oven aan het net verbindt.

Belangrijk : het verwangen van het lampje is een nogal precies werk: neem alleoodzakelijkke voorzorgsmaatregelen.

Koop een gespecifieerd lampje (codenummer Philips T22 - E14 - 300 °C) bij een techniche Dienst of bij uw eigendandelaar.

1. Verwijder het glazenplaatje met gebruik van een plat smal voorwerp (schroevendraaier, enz.),

1. Schroef het lampje voorzichtig los en verrang het;

2. Breng het glazenplaatje wee aan en let erop dat de pakking op+zijn plaats zit.

3. Sluit de oven weeer aan en zet het klokje gelijk.

Pakking van de ovendeur

De pakking van de overdeur is gemaakt van glasvezel. ControllerDat hij altd schoon is en zich in goede staat bevindt, aangezien eventueel luchtverlies energie doet verspillen.

Als hij erg vuil is gebruikt u een spons met een sopje; cervolgens afspoelen en afdrogen met een zachte doek.

Onderhoud van het apparaat

De accessoires

Het braadspit kan geheel uit elkaar worden gehald dankzij de 2 vleugelschroeven, en hij kan normala worden gewassen of in de vaatwasser.

De andere accessoires (lekplaat, ovenrek enz.) worden eenvoudigweg in de goatsteen gewassen, zoals normalaal vaatwerk, of ook in de vaatwasser.

Verwijder alle accessoires uit de oven voordat u een pyrolyse-cycle laut lopen. Zij zouden+kennen verrormen en verkleuren onder de invloed van de bijzonder hoge temperatuur.

Reinigen met katalyse

De ovens met katalyse worden gekenmerkt door geemailleerde vertikale wanden met microgaatjes (poreuze email) die het verwerken van de vetspetters vergemakkelijnen. Deze vetspetters worden automatisch verbrand en gaan gedurende verder gebruik van de oven verloren.

De temperatuur van de wanden moet hoger dan 170^ waar om dit "oxydatie" proces op gang te zetten.

Katalyse is dus een reinigingssystem dat alkijd bezig is en geen ingreep van buiten nodig heeft.

Mochten er toch na het koken restjes vuil overblijven,That dan de oven leeg aan staan voor 60-90 minuten (aar gelang

de vuilheidsgraad) op de positie

Hardnekkig vuil kan met warm water en een zachte borstel worden verwijderd.

Als de oven is afgekoeld maakt u de binnenkant van de oven, de deur en het glazenplaatje van het lampje schoon met een spons en een lauw sopje; cervolgens afspoelen en afdrogen met een zachte doek.

Belangrjke aanwijzingen:

• De bereikbare onderdelen können heet worden: houd keine kinderen op een afstand

Vermijd het email te krassen met scherpe voorwerpen (b.v. een mes)
- Gebruik geen schoonmaak- of schuurmiddelen.
- Vermijd dat erijdens het reinigen water in de gaten van de deurterecht komt.
- De vertikale wanden können gedemonteerd worden; ze要去en ongeveer iedere 6aar verrangen worden. Uw handelaar kan hier voor zorgen.

Met de hand schoonmaken

Het gladde email is gemakkelijk schoon te make.

Reinig de oven na ieder gebruik, vooral na het braden van vlees. Let erop dat eventuele aangekoeke etensresten, die gedurende het koken+zijn overgekoekt of gespetterd, zich Niet ophopen, aangezien bij een volgend gebruik van de oven opnieuw 'gebakken' zonden worden met het gevolg: verkolen en het ontstaan van walmen en brandlucht.

Voordat u tot het schoonmaken van de oven overgaat moet u hem helemaal lately afkoelen en de stroom afluien.

Voor het verwijderen van aangekoeke etensrestjes gebruikt u een spons en een lauw sopje; cervolgens afspoelen en afdrogen met een zachte doek.

U kunt ook speciale producten gebruiken die normal in de handel te krijgen zich; in dat geval要去en de gebruiksaanwijzingen nauwkeurig worden opgevolgd.

Het verwarmingselement van de grill worden vanzelf bij ieder gebruik schoongemaaakt vanwege het verkolen van de etensresten door middel van de hitte.

Belangrjke aanwijzingen:

• Vermijd het email te krassen met harde voorwerpen (b.v. een mes)
• Gebruik geen schoonmaak- of schuurmiddelen.
• Vermijd dat erijdens het reinigen water in de gaten van de deurterecht komt.

Pyrolyse

Scholtès kent vanaf 1969 de pyrolyse-technologie tot in de perfectie. De hele structuur van de oven (email oppervlakken, isolering, blokkering van de overdeur) zorgtervoordat de pyrolyse in alleveiligheid kan worden uitgevoerd.

Dit is de meest grondige reinigingswijze die er in de handel bestaat: gedurende pyrolyse bereikt de temperatuur de 500^ (de deur wordt geblokkeerd als extra veiligheidsmaatregel). De aangekoeekte spetter (vet, suiker enz.) worden op deze manier tot stof gereduceerd.

Dankzij de technologie van Scholtes blijft voor de veiligheid de ovendeur koud gedurende de reinigingsfase (pyrolyse).

Als de gekozen cycle is afgelopen en de oven is afgekoeld,kest u de reinigingsbeurt afmaken door met een vochtige doek over de wanden te wrijven.

De pyrolyse worden vooral aangeraden na gebruik van de oven waar bij nogal veel vet is gedropen (b.v Iamsbout). Als de oven Niet vaak worden gebruikt voor het bereiden van vette gerechten, dan is het voldoende eens per maand een pyrolyseuit te voeren.

Nuttige tips voor het uitvoeren van een pyrolyse

• Verwijder opgehoopt vuil en vooral wat erg is aangekoekt, om te vermiiden dat er vlammen of rook ontstaan.
  Haal alle accessoires uit de oven voordat u aan een pyrolysebeurt begint. Zij zouden knen verrormen en/of verkleuren door de uiterst hoge temperatuur.
• Laat geen keukendoek op het handvat van de oven hangen.

Belangrijke aanwijzingen:

• De bereikbare onderdelen können heet worden: houd keine kinderen op een afstand
• Vermijd het email te krassen met harde voorwerpen (b.v. een mes)
• Gebruik geen schoonmaak- of schuurmiddelen.
• Vermijd dat erijdens het reinigen water in de gaten van de deurterecht komt.

Na de pyrolysebeurt要去 wachten tot de oven helemaal is afgekoeld voordat u het overgebleven stof,veroorzaakt door het verpulveren van de spetters, gaat verwijderen.

Maak de pakking van de ovendeur met de hand schoon aangezien automatische reiniging Niet die zone bereikt.

Voor het versnellen van de voorverwarming en het besparen van energie raden wij aan:

• een pyrolysebeurt te starten onmiddelijk nadat u de oven heeft gebruikt;
• de oven te gebruiken onmiddelijk na een pyrolysebeurt (het stof dat is veroorzaakt door het verpulveren van de spetterisniet schadelijk).

Het is möglichk dat u door het glas van de ovendeur enkele deeltjes ziet opvonken gedurende het carboniseren door middel van de pyrolyse, doordat ze in contact komen met de waarstanden: Dit is het gevolg van ogenblikelijkke verbranding: een absolut normaal fenomeen, dat geen enkel gevaar opplevert.

Bescherming van het milieu

Het apparaat is verpakt met materialen die allen milieu-vriendelijk zijn en gerecycled hun worden.

Een huishoudapparaat dat Niet meer worden gebruikt is geen waardeLOze afval.

Als u het met respect voor het milieu weg maar halen konnen waardevolle grondstoffen ervan nog worden verwerkt.

Wendt u zich tot uw handelaar of een gemeentelijk informatiebureau dat zich hiermee bezig houdt.

Onderhoud

Als u een storing opmerkt moet u zich tot uw handelaar wenden, die u de weg kan wijzen maar een bevoegde installateur..

Voor het zo snel möglichk verhelfpen van de storing moet u altijd het volgende vermelden:

• het codenummer en het registratienummer van het apparaat (deze+zijn aangegeven op het garantiebewijs),
• en zo veel möglichk informatie betreffende de storing, zodat de installmenter met het benodigde materiaal bij u aan lui kan komen.
• Controller algid of het originele onderdelen zich die zich goedgekeurd door de fabrikant.
