GEBRUIKSAANWIJZING EVBI 850 Everglades

Beste klant, Het is onze doelstellıng dat u het product, die door nauwkeurige kwaliteitscontroles is geweest en geproduceerd is in moderne voorzieningen, optimaal zult gebruiken. Daarom, raden wij u aan de gebruiksaanwijzing aandachtig door te nemen voordat u het apparaat in gebruik neemt. Bewaar de handleiding voor toekomstig gebruik. LET OP! DIT TOESTEL ZAL GEINSTALLEERD WORDEN VOLGENS DE GELDENDE VOORSCHRIFTEN EN ZAL ALLEEN IN EEN GOED GEVENTILEERDE RUIMTE GEBRUIKT WORDEN. LEES DE GEBRUIKSAANWIJZING VOORDAT U HET APPARAAT INSTALLEERT. INHOUDELEKTRISCHE VERBINDING en BEVEILIGING

De elektriciteitskabel mag niet in aanraking komen met de hete oppervlakken van het apparaat. GAS VERBINDING en BEVEILIGING

Verbind de klem met de slang. Duw een van de slangen totdat het in de eind van de pijp gaat, door het in heet water te verhitten en maak draai de klem aan met een schroevendraaier.

Voor geluidloos testen; verzeker u dat de gasknop gesloten is.

Gebruik alleen goedgekeurde Lek Detectors op de verbinding om te contoleren of er lekken zijn. .

Waarschuwing! Maak de connectie van de oven met de gasfles, de lengte van de slang moet kort zijn en u dient zich ervan te verzekeren dat er geen lek is. De slang mag niet langer zijn dan 125 cm i.v.m veiligheid. INSPECTEER DE GASVERBINDING NOGMAALS.

Als uw elektriciteitskabel beschadigd is dient u deze direct door een geautoriseerde technische service of gekwalificeerde elektriciens te laten repareren zodat u gevaar voorkomt. Als de bovenkant van het fornuis op een kast of boven een lade die open te schuiven is, geinstalleerd wordt, dient er een hittebeschermings paneel met een afstand van minimum 15 mm onder de bovenkant van het fornuis geplaatst worden.

2 - INSTALLATIE VAN UW FORNUIS

Uw fornuis heeft een 6 / 16 Amper stop nodig.Het kan nodig zijn om de installatie door een gekwalificeerde electricien te laten doen. Uw fornuis is afgesteld op 230 Volt AC, 50 HZ elektrische voorziening Als de hoofdleiding hiervan afwijkt, dient u contact op te nemen met uw geautoriseerde techische service. De elektrische verbinding van het kooktoestel dient alleen gemaakt te worden met stopcontacten die geaard zijn en in overeenkomst met de regelementen. Als er geen geaard stopcontact is op de plaats waar het fornuis geinstalleerd zal worden, dient u contact op te nemen met een gekwalificeerde elektricien. De fabrikant is niet verantwoordelijk voor beschadigingen die zijn ontstaan omdat het apparaat aangesloten wordt op een stopcontact die niet geaard is. Als de einde van de elektriciteitskabel open is, maak dan afhankelijk van het type apparaat, een passende schakelaar geinstalleerd in verbinding met de hoofdleiding die altijd verbroken kan worden in geval van verbinden / verbreken met de hoofdleidingen. ZORG ERVOOR DAT DE ELEKTRICITEITSKABEL EN DE GASSLANG VAN UW FORNUIS NIET LANGS VERHITTE GEDEELTES LOPEN, EN ZEKER NİET LANGS DE ACHTERKANT VAN HET FORNUIS. VERPLAATS HET FORNUIS DIE MET GAS IN VERBINDING STAAT NIET WANT DOOR VERPLAATSING KAN DE GASSLANG LOS KOMEN TE ZITTEN EN KAN ER EEN GASLEK ONTSTAAN.2 - INSTALLATIE VAN UW FORNUIS

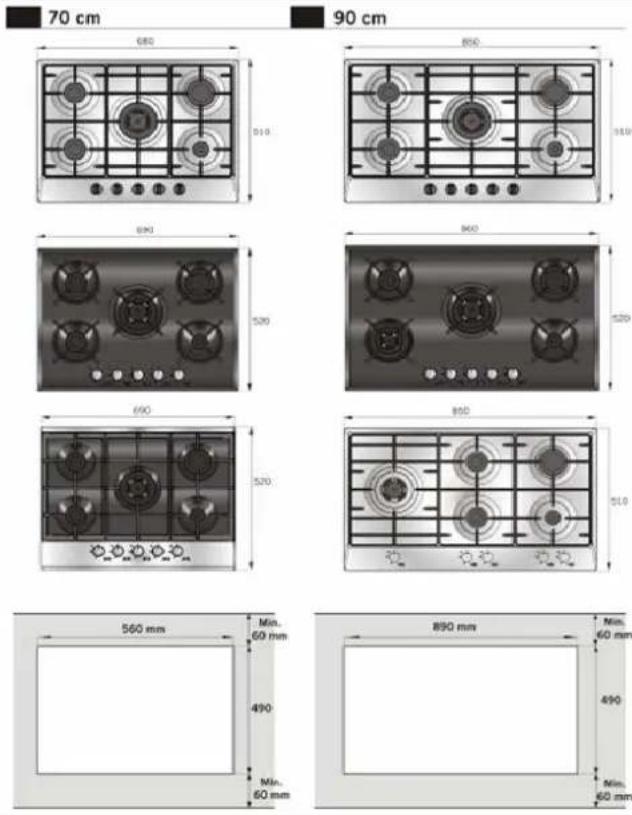

Installeer de silicone verzegelingsstrip met de rand van de bovenkant van het fornuis. Vervolgens dient u de bovenkant van het fornuis met het werkoppervlak verbinden. Zie de dimensie voor de behuizing. Als laatst dient u de bovenkant van het fornuis aan de onderkant van het werkoppervlak te bevestigen met de verbindingsklemmen en schroeven2 - INSTALLATIE VAN UW FORNUIS

Installeer de silicone verzegelingsstrip met de rand van de bovenkant van het fornuis. Vervolgens dient u de bovenkant van het fornuis met het werkoppervlak verbinden. Zie de dimensie voor de behuizing. Als laatst dient u de bovenkant van het fornuis aan de onderkant van het werkoppervlak te bevestigen met de verbindingsklemmen en schroeven3 - TECHNISCHE KENMERKEN VAN UW FORNUIS SPECIFICATIE'S INBOUW 30 cm GLAS INBOUW 60 cm OPZET GAS KOOKPLAAT INBOUW 70 cm GLAS INBOUW 90 cm GLAS LPG Aardgas Aardgas BREEDTE BUITENKANT 300 mm 580 mm 580 mm 520 mm 520 mm G 30-30 mbar G 20-20 mbar G 25-25 mbar DIEPTE BUITENKANT 520 mm 510 mm 555 mm 690 mm 860 mm Injector mm 0,85 1,15 1,20 HOOGTE BUITENKANT 105 mm 105 mm 100 mm 119 mm 119 mm Gastoevoer m3/h- gr/h 236 0,253 0,326 VOORZIENING VOLTAGE 220-240V , 50- 60 Hz 220-240V , 50- 60 Hz 220-240V , 50-60

Gastoevoer m3/h-gr/h 0,105 0,332 0,41 Vermogen KW 4,000 3,660 3,66 Voordat de verbinding met het apparaat gemaakt wordt Voordat u het apparaat gebruikt, dient u eerst de gebruiksaanwijzingen aandachtig door te nemen. In deze handleiding, vindt u belangrijke informatie betreft uw veiligheid, hoe u het apparaat moet gebruiken en hoe u het moet onderhouden. Zorg ervoor dat deze handleiding in goede staat blijft,aangenomen dat het apparaat ook door andere gebruikt zal worden. Notitie : Deze handleiding geeft meer dan ēēn model weer. Het kan zijn dat sommige specificaties,die staan weergegeven niet op toepassing zijn op u apparaat. Aangeraden afstelling kraan gasvlam :

Middel Brander Kleine Brander Grote Brander Om uw kooktoestel aan het gastype aan te passen; maak de aanpassing voor de verminderde vlam door voorzichti

met een kleine schroevedraaier in het midden van de gaskranen evenals de pijpen te draaien zoals afgebeeld op de foto hiernaast. Wok Brander G30 - G20,G25 G20,G25 - G30 from Nat.gas to LPGFrom LPG to Nat.gas Grote Brander Middel Brander Kleine Brander 3 x tegen de klok in 2,5 x tegen de klok in 2 x tegen de klok in 3 x met de klok mee 2,5 x met de klok mee 2 x met de klok mee1.

gastype vinden (LPG of NG) De opstellingsvoorwaarden staan vermeld op het etiket van de stickerclassificatie en ook zult u uw productinformatie over het Zorg ervoor dat u de elektriciteitskabel buiten bereik van het apparaat en hete oppervlakken houd. Mocht de elektriciteitskabel defect raken, zorg er dan voor dat het zo snel als mogelijk gerepareerd wordt door onze onderhoudsservice Verbind uw apparaat met een geschikt hoofdventiel Voordat u het apparaat aanzet, dient u ervoor te zorgen dat u eerst gordijnen, papier of brandbare voorwerpen uit de buurt van uw Wanneer u op gaslekken controleert, gebruik dan nooit vlammen van een aansteker, lucifers, sigaretten vuur of dergerlijke. Hoe deze ook uit de buurt van scherpe voorwerpen en verhitte oppervlakken. Verbind uw fornuis met een LPG of NG gaskraan op een zo kort mogelijke manier en zonder lekkage. Min. 40 cm Max. 125 cm Gebruik van het apparaat zorgt ervoor dat de ruimte vochtig en warm wordt, zorg daarom voor een goede ventilatie van deze ruimte. Onderhoud de ventilatiebuizen goed of gebruik een afzuigkap. Als het fornuis wordt gebruikt, zijn er gedeelte's heet. Raak deze delen niet aan en zorg dat kinderen onder toezicht zijn. Besteed aandacht aan de gezondheids - en veiligheids voorschriften. apparaat plaatst. Zorg ervoor dat u geen licht ontvlambare producten in de buurt van het apparaat bewaard Voor scheiding van de hoofdleidingen, die een contactverwijdering in alle polen hebben die volledige scheiding verstrekken, dient de vastgelegde bedrading de bedradingsregels omvatten Gebruik het fornuis niet in ruimte's met ontploffingsgevaar. De banden van het gas worden beveiligd door sloten. Draai niet alvorens de knop in te drukken. Het spanningsbereik van uw fornuis is 230 Volt 50 Hz. Als de frequentie van de stop in uw installatie minder is dan 6 Amp, dient u een gekwalificeerde elektricien een 6 Amp stop te laten installeren. Aangezien de stekker van uw fornuis geaard is, dient u zich ervan te verzekeren dat het stopcontact ook geaard is. Als het niet geaard is onze firma niet verantwoordelijk voor uw eventuele verlies.1. Knoppen

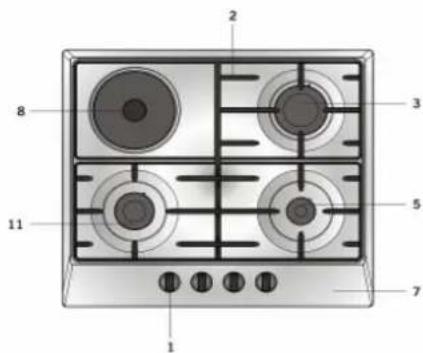

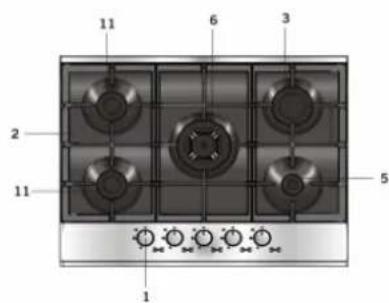

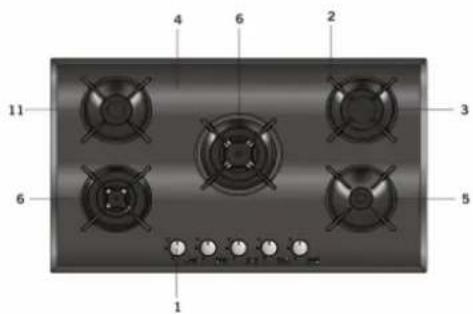

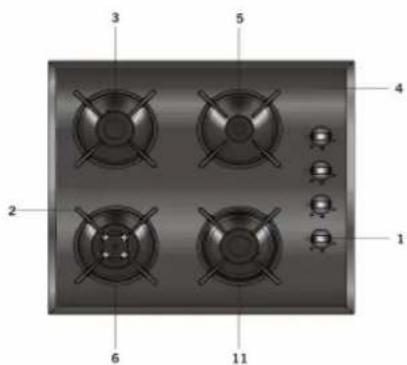

11.Middel Brander 8Gebruik van de gasbranders: Voor maximale toevoer dient u er voor te zorgen dat de pan die u gebruikt een platte bodem heeft. De kleppen die de gasbranders reguleren hebben een speciaal veiligheids mechanisme. Om het fornuis aan te steken dient u; Grote Brander 24 - 28 cm 1. De schakelaar in te drukken en het vervolgens naar het symbool van de vlam te draaien door tegen de klok in te draaien (linksom). Middel Brander 18 - 22 cm Bij alle branders zal de ontsteker werken maar alleen de brander die u zult gebruiken zal aan gaan.Hou de knop ingedrukt totdat Kleine Brander 12 - 18 cm de de ontsteking is voltooid. (OPTIONEEL)

2. Druk de knop in en draai hem vervolgens tegen de klok in (linksom).

Dit betekent Uit Positie. Uit Volledig Open Half Open Vlam is uit

• Bij de modellen met het Gas Veiligheids systeem, sluit de controleklep het gas automatisch af zodra de vlam van het fornuis gedoofd wordt. Gebruik van de elektrische kookplaten: Maak aanpassingen door de knop met de klok mee te draaien richting het gewenste hitteniveau. Wanneer het waarschuwingslampje brandt betekent het dat de plaat in gebruik is Wanneer u klaar bent met koken brengt u de knop terug in de positie. 145 mm 250 W 750 W 1000 W 180 mm 500 W 1000 W 1500 W ** De elektrische hitteplaten hebben standaard 3 temepratuur standen (zoals boven beschreven wordt) maar er zijn ook hitteplaten met 7 standen (optioneel) afhankelijk van het model dat u gebruikt kunt u deze gebruiken. Wanneer u uw elektrische kookplaat voor de eerste maal gebruikt, dient u deze 3 tot 5 minuten aan te zetten. Dit zorgt er voor dat het middel op uw kookplaat, wat gevoelig is voor hitte, verhard wordt.Gebruik pannen met platte bodems, die in volledig contact staan met de brander, zodat u de elektriciteit volledig benut. Gebruik van de branders : Het systeem van de bovenste en onderste branders van het gasfornuis werkt een bij een. Wanneer u een van de branders wilt gebruiken, dient u de tap knop in te drukken en 5 – 10 seconde te wachten.Vervolgens kunt u de brander aansteken met behulp van een lucifer of de automatische ontsteking. U moet even wachten om de tab knop opnieuw in te drukken. Als het de eerste keer niet lukt dient u de procedure te herhalen. Het gebruik van branders met het Flame Failure systeem geinstalleerd : Selecteer de gewenste brander, druk de gascontrole knop in en draai deze naar de max vlam, hou deze 10 – 15 sec. ingedrukt.Wanneer de vlam aangestoken is kunt u de knop loslaten. Als de brander niet ontsteekt, herhaalt u de procudure, enkel deze keer houdt u de knop iets langer ingedrukt.

LEVEL 1 LEVEL 2 LEVEL 3 Probeer de brander niet langer dan 15 seconden te ontsteken. Als het niet lukt wacht dan min.1 minuut voordat u het opnieuw probeerd. Als het dan weer niet lukt, controleer dan de gastoevoer en wacht minimaal een minuut voor u het weer probeerd. 6 - GEBRUIK VAN HET FORNUIS1. Trek de kabel die elektriciteit verschaft aan het fornuis, uit het stopcontact en sluit het gas af door de gasfles dicht te draaien.

3. Maak de onderdelen aan de binnenkant van het fornuis, de panelen, de roosters of andere delen van

het fornuis nooit met harde borstels, schuursponsjes of met messen schoon.

4. Nadat u de delen aan de binnenkant van het fornuis met een in sop gedrenkte doek heeft schoongemaakt, dient u de

binnenkant af te nemen en daarna nogmaals met een droge zachte doek droog te wrijven.

6. Maak de bovenkant van de branders af en toe schoon in een sopje en maakt de gastoevoer schoon met een borstel.

7. Gebruik nooit ontvlambare producten zoals tinner en producten met zuur als u uw kooktoestel schoonmaakt.

8. Spetter geen water op het fornuis.

9. Reinig gasbranders in een heet sopje te. Reinig ze niet in de afwasmachine.

10. Leg de branders of pannen niet in het water als ze nog steeds heet zijn.

Als het fornuis aan is of vlak nadat het fornuis aangezet is, is deze extreem heet. Voorkom het aanraken van de elementen. Maak uw fornuis nooit schoon met een stoomreiniger.NOTICE D'UTILISATION
