Type product	Fornuis (kookplaat en oven gecombineerd)
Merk	Everglades
Model	EVCK004
Afmetingen (B x D x H)	60 cm x 60 cm x 85 cm (geschatte standaard)
Gewicht	Ongeveer 50 kg
Voeding	Elektrisch en gas (combinatie)
Aantal kookzones	4 gaspitten
Oventype	Elektrische heteluchtoven
Inhoud oven	65 liter (geschat)
Functies kookplaat	Direct vlamregeling, automatische ontsteking
Functies oven	Hetelucht, grill, onder- en bovenwarmte, timer
Bediening	Draaiknoppen voor kookplaat en oven
Verlichting oven	Ja, interieurverlichting
Reiniging	Vochtige doek voor kookplaat, ovenreiniger voor oven
Kinderslot	Aanwezig op oven en knoppen
Beveiliging gaskookplaat	Thermokoppeling (vlambeveiliging)
Deurscharnier	Scharnieren linksonder (type onbekend, geschat)
Kleur	RVS (roestvrijstaal)
Garantie	2 jaar (standaard)
Reparatie	Onderdelen verkrijgbaar via Everglades

Veelgestelde vragen - EVCK004 Everglades

Hoe maak ik de kookplaat schoon?

Maak de kookplaat schoon met een vochtige doek en een mild reinigingsmiddel. Gebruik geen schurende middelen.

Hoe gebruik ik de heteluchtoven?

Stel de knop in op de heteluchtstand en kies de gewenste temperatuur. De ventilator zorgt voor een gelijkmatige warmteverdeling.

Waarom brandt de vlam van de gaspitten niet?

Controleer of de gasleiding open is en of de ontsteking werkt. Als het probleem aanhoudt, neem dan contact op met een vakman.

Heeft de oven een kinderslot?

Ja, de oven is voorzien van een kinderslot. Raadpleeg de handleiding voor het activeren ervan.

Hoe stel ik de timer in?

Draai aan de timerknop tot de gewenste tijd verschijnt. De timer schakelt de oven uit na afloop.

Kan ik de oven gebruiken zonder voorverwarmen?

Voor de beste resultaten wordt voorverwarmen aanbevolen, tenzij het recept anders aangeeft.

Wat zijn de afmetingen van de inbouwopening?

De standaard afmetingen zijn 60x60 cm (breedte x diepte). Meet altijd de exacte installatiehandleiding na.

Hoe vervang ik een defecte gaspit?

Neem contact op met een erkend monteur voor het vervangen van gaspitten. Dit is geen doe-het-zelf taak.

Wat moet ik doen bij een gaslek?

Sluit onmiddellijk de gaskraan, ventileer de ruimte en bel een erkende installateur. Steek geen vuur aan.

Waar vind ik de handleiding voor dit model?

De handleiding is gratis downloadbaar op notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING EVCK004 Everglades

Multifunctionele Instructiehandleiding

Lees de instructies goed door en bewaar deze handleiding voor toekomstig gebruik

Beste gebruiker,

We stellen ons ten doel u een product van hoge kwaliteit te leveren die met de grootst mogelijke zorgvuldigheid is geproduceerd in onze moderne fabriek en die volledig voldoen aan alle kwaliteitscontroles.

We raden u daarom aan deze handleiding zorgvuldig door te lezen voordat u het product gaat gebruiken en het te bewaren als een naslaghandlelding.

Opmerking: Deze gebruikershandleiding is gemaakt voor meer dan één model. Sommige onderdelen genoemd in deze handleiding zijn wellicht niet beschikbaar voor uw apparaat.

INHOUDSOPGAVE

1. DE OVEN INSTALLEREN
   HET BLAD VOOR HET BESCHERMEN VAN KNOPPEN GEBRUIKEN
2. TECHNISCHE SPECIFICATIES VAN UW OVEN
3. ONDERHOUD en REINIGING
4. BELANGRIJKE WAARSCHUWINGEN
5. WANNEER UW OVEN NIET WERKT
6. BESCHRIJVING VAN DE OVEN EN HET BEDIENINGSPANEEL
7. GASFORNUIS GEBRUIKEN
8. OVEN GEBRUIKEN

1 - DE OVEN INSTALLEREN

Het fornuis moet zijn gezekerd met een 12 A zekering. Mocht de zekering doorslaan, vervang deze dan met een goedgekeurde 12 A zekering. Neem bij twijfel contact op met een elektricien.

Het gasfornuis is aangepast voor een lichtnet van 230 volt 50 Hz. Mocht het elektriciteitsnet anders zijn dan de aangegeven waarde, neem contact met een erkende dealer.

De stekker van het fornuis mag alleen in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De fabrikant is niet verantwoordelijk indien niet goedgekeurde wandcontactdozen worden gebruikt.

Mocht de kabel of de stekker beschadigd zijn, neem contact op met een erkende elektricien.

Plaats de elektriciteitskabel uit de buurt van hete delen van de oven.

Dit apparaat moet worden geïnstalleerd door een erkend installateur.

Gebruik altijd de meegeleverde anti-kantel beugels. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt indien de anti-kantel beugels niet zijn geplaatst.

De oven dient op een vlakke vloer in een goed geventileerde ruimte te staan. Gebruik de verstelbare pootjes om kleine oneffenheden te compenseren.

CONTROLEER OPNIEUW DE GASAANSLUITING.

Het fornuis mag alleen door een erkende installateur worden aangesloten of afgesloten.

De elektricietskabel en de gasleiding mogen geen hete onderdelen aanraken zoals de achterkant van de oven. Wees zeer voorzichtig mocht u de oven verplaatsen. Niet aan de gasleiding trekken aangezien dit lekkage kan veroorzaken.

2 - TECHNISCHE SPECIFICATIES VAN UW OVEN

SPECIFICATIES 50 * 60 60 * 60
BUITEN BREEDTE	500 mm 600 mm
BUITEN DIEPTE	630 mm 630 mm
BUITEN HOOGTE	855 mm 855 mm
BINNEN BREEDTE	360 mm 460 mm
BINNEN DIEPTE	400 mm 400 mm
BINNEN HOOGTE	350 mm 350 mm
INHOUD OVEN	54 lt. 64 lt
VERMOGEN LAMP	25 W 25 W
THERMOSTAAT	50 - 280C 50 - 280 0 C
VERHITTINGSELEMENT ONDER	1000 W 1200 W
VERHITTINGSELEMENT BOVEN	800 W 1000 W
TURBO VERWARMELEMENT	1800 W 2200 W
VERHITTINGSELEMENT GRILL	1500 W 2000 W
VENTILATOR MOTOR	40 W 40 W
VOEDINGSSPANNING	230 V, 50 Hz 230 V, 50 Hz
VERWARMPLAAT 145 mm	900 W 900 W
VERWARMPLAAT 180 mm	1200 W 1200 W

Voordat u het apparaat aansluit

Lees eerst de gebruikershandleiding aandachtig door, voordat u het apparaat gaat gebruiken. In de gebruikershandleiding vindt u belangrijke informatie over veiligheid, het gebruik en het onderhouden van het fornuis.

Bewaar de gebruikershandleiding op een veilige plaats en stel deze beschikbaar aan iedereen die het fornuis gebruikt.

Vlam aanpassen

U kunt het fornuis laten aanpassen voor gebruik met een andere gassoort, Raadpleeg hiervoor een erkende installateur.

3 - BELANGRIJKE WAARSCHUWINGEN

1. Wees verstandig en houdt u zich aan de gezondheid- en veiligheidswaarschuwingen.
2. U kunt de technische gegevens van de oven vinden op het label aan de achterkant van het gasfornuis. Hier vindt u ook het gastype (LPG of NG (= aardgas))
3. De stroomtoevoer voor uw oven is 230 V 50 Hz.
4. De stekker van het gasfornuis mag in een goedgekeurde en geaarde wandcontactdoos worden geplaatst. De fabrikant is niet verantwoordelijk indien niet goedgekeurde wandcontactdozen worden gebruikt.
5. Houd de gasslang en elektriciteitskabel uit de buurt van hete onderdelen van de oven en zorg ervoor dat deze het apparaat niet aanraken. Houd ze uit de buurt van scherpe kanten.
6. Wanneer de stroomkabel is beschadigd dient u deze te laten vervangen door de fabrikant, dealer of vergelijkbaar bevoegde partij om gevaarlijke situaties te voorkomen.
7. Controleer dat het apparaat is uitgeschakeld voordat u de lamp vervangt om het gevaar van een elektrische schok te voorkomen.
8. Sluit het apparaat aan op een gasventiel van 300 mmSS (30 Mbar) uitgangsdruk voor LPG en 200 mmSS (20 Mbar) uitgangsdruk voor aardgas (AG). (De oven kan een afwijkende uitgangsdruk hebben afhankelijk van de gas- en drukspecificaties van uw land)
9. Het gasfornuis moet worden geïnstalleerd door een door erkende installateur.
10. Wanneer u vermoedt dat er gaslekkage is, steek dan nooit een vlam aan zoals een aansteker, lucifers, sigaret of iets dergelijks.
11. Het gebruik van het apparaat creëert vocht en warmte in de keuken, zorg er daarom voor dat de keuken goed geventileerd is.
12. Wanneer de oven in gebruik is, houd uw kinderen in het oog aangezien sommige externe delen heet kunnen zijn.
13. Als de oven heet is, raak dan nooit het ovenglas aan.
14. Verwijder voordat u het apparaat gaat gebruiken gordijnen, papier en ander brandbaar materiaal van het apparaat. Houd geen ontvlambare of brandbare substanties in of op het apparaat.
15. Trek de stekker uit het stopcontact voordat u de apparaten losmaakt. Duw altijd de gasknop eerst in voordat u eraan draait.

4 - WANNEER UW OVEN NIET WERKT

1. Controleer of de gastoevoer is aangesloten en aanstaat.
2. Controleer of de gasleiding geen beschadiging heeft of een knik bevat.
3. Wanneer u het probleem niet kunt oplossen, bel dan een erkend installateur.

5 - BESCHRIJVING VAN DE OVEN en het BEDIENINGSPANEEL

VOOR GASOVENS

Mechanische tijdklok (optioneel)

Ovenknop (met ontsteking)

Ovenknop (zonder ontsteking)

Ovenknop (zonder grill)

Thermostatische ovenknop (met ontsteking)

Thermostatische ovenknop (zonder ontsteking)

Knop voor gasfornuls (met ontsteking)

Knop voor gasfornuls (zonder ontsteking)

Ontsteking + lamp & roostersplit knoppen

BETEKENIS VAN SYMBOLEN DIE OP UW BEDIENINGSPANEEL KUNNEN VOORKOMEN

VOLLEDIGE VLAM

BEPERKTE VLAM

VERHITTINGSELEMENT BOVEN AAN

VERHITTINGSELEMENT ONDER AAN

ONTSTEKER

VERWARMINGSELEMENTEN ONDER/BOVEN EN OVENLAMP WERKEN

ALLEEN VENTILATOR IS IN WERKING

VERHITTINGSELEMENT BOVEN EN VENTILATOR IN WERKING

VERHITTINGSELEMENT ONDER EN VENTILATOR IN WERKING

TURBO VERHITTINGSELEMENT EN VENTILATOR IN WERKING

BRAADSPIT (KIPGRILL)

VERHITTINGSELEMENTEN ONDER/BOVEN EN VENTILATOR IN WERKING

VERHITTINGSELEMENTEN BOVEN EN ONDER IN WERKING

GRILLELEMENT IN WERKING

VERHITTINGSELEMENT ONDER IN WERKING

THERMOSTAATKNOP: om de oven te laten werken moet u de thermostaatknop op de gewenste temperatuur instellen. De thermostaatknop is in te stellen tussen 50 – 280 graden.

MECHANISCHE TIJDKLOK (optioneel): om de oven te laten werken moet u de tijdschakelaar instellen op de gewenste tijd.

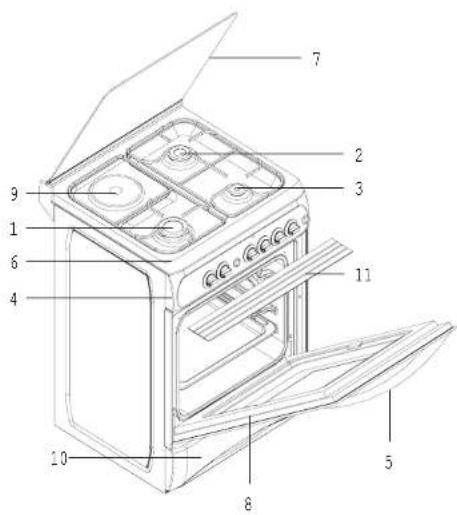

5 - BESCHRIJVING VAN DE OVEN EN HET BEDIENINGSPANEEL

1. Grote gaspit
2. Middelgrote gaspit
3. Kleine gaspit
4. Bedieningspaneel
5. Ovenhendel
6. Bovenplaat
7. Deksel
8. Ovendeur
9. Verwarmplaat (optioneel)
10. Bordverwarmer gedeelte
11. Deflectieplaat

Gaspitten gebruiken:

Om een maximum resultaat te bereiken dient u pannen met een platte bodem te gebruiken en met afmetingen zoals hieronder aangegeven. De ventielen voor de gaspitten hebben een speciaal veiligheidsmechanisme om een gaspit te ontsteken (voor modellen met de optionele ontsteker):

1. Druk de schakelaar altijd in en draai deze linksom naar het gewenste vlamsymbool en druk op de ontstekingsschakelaar. Alle ontstekers zullen werken maar alleen de gekozen gaspit zal ontbranden. Houd de schakelaar ingedrukt tot de ontsteking is voltooid. Houd deze tenminste 5-10 seconden ingedrukt.

Betekent gesloten positie. De vlam is uit.

GESLOTEN

Volledig open

Half open

* Voor modellen met een gasbeveiligingssysteem geldt dat als de vlam van de gaspit is gedoofd, het afsluitventiel de gastoevoer automatisch zal afsluiten. (OPTIE)

Om de pitten te bedienen als er een gasbeveiligingssysteem is, dient u de knop in te drukken en linksom te draaien.

Na ontsteking (met optionele automatische ontsteking of lucifers) dient u 5-10 seconden te wachten voordat het gasbeveiligingssysteem activeert voordat u de gasknop kunt loslaten.

Bete

7 - GEBRUIK VAN DE OVEN

Als u de oven voor het eerst gebruikt zal deze een geur afgeven.

Dit is vanwege een beschermlaag die wegbrand in de oven. Laat de oven op 250 °C gedurende 45 minuten branden terwijl deze leeg is om de beschermlaag weg te branden

Hierna is uw oven klaar voor gebruik.

Om de oven te laten functioneren, dient u een temperatuur in te stellen met de thermostaat.

Kooktijden en temperaturen worden in de kooktabel weergegeven (Indien aanwezig!)

Houd de ovendeur gesloten wanner u aan het koken bent, los van incidentele controles.

Anders heeft dit gevolgen voor het resultaat.

De waarden die in de kooktabel worden weergegeven zijn algemene waarden die uit testen zijn verkregen uitgevoerd in onze laboratoria.

ledere oven wijkt iets af en u dient zelf te ondervinden wat het beste resultaat geeft.

Kooktijden : Het resultaat kan afwijken afhankelijk van het voltage wat wordt gebruikt.

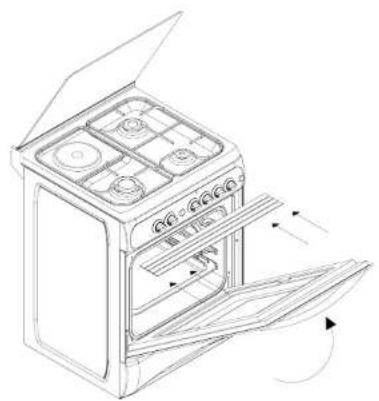

Een veiligheidspaneel ontworpen om het bedieningspaneel en de knoppen te beschermen wanneer de oven in de grillstand staat (fig. 1) Gebruik het veiligheidspaneel om te voorkomen dat er schade ontstaat aan het bedieningspaneel en de knoppen als gevolg van hitte wanneer de oven in de grillstand staat.

Plaats het veiligheidspaneel onder het bedieningspaneel door de oven te openen. (Figuur 2)

Plaats het veiligheidspaneel tussen de oven en de ovenklep en sluit deze voorzichtig. (Figuur 3)

Het is belangrijk dat de ovenklep op de aangegeven afstand openstaat wanneer u in de grillstand kookt.

Het deflectieonderdeel voor de grill zorgt voor een ideale kookprestatie en beschermt tegelijkertijd het bedieningspaneel en de knoppen.

Figuur 1

1. Trek de stekker uit de wandcontactdoos, en zorg dat voor reiniging het apparaat is afgekoeld.
2. De oven is erg heet als deze aanstaat of kort nadat deze is uitgezet. Voorkom dat u de hete onderdelen aanraakt.
3. Maak de binnenkant van de oven, de klep, handvat, laden of andere delen van de oven nooit schoon met scherp gereedschap zoals Harde borstels, schuursponsjes of messen. Gebruik geen schuurmiddel, middelen die krassen veroorzaken of wasmiddelen.
4. Reinig de binnendelen van de oven met een natte doek met evt. Mild schoonmaakniddel, maak daarna de oven droog met een zachte doek.
5. Reinig het ovenglas met een schoonmaakmiddel speciaal voor glas.
6. De oven niet reinigen met een stoomreiniger.
7. Was de verhittingselementen na enige tijd met water en een mild schoonmaakmiddel en reinig de gaspitten met een borsteltje.
8. Verwijder voordat u het bovendeksel van de oven opent eerst eventueel geknoeide vloeistof van het deksel. Controleer voordat u het deksel naar beneden doet of het gasformuis genoeg is afgekoeld.
9. Gebruik nooit brandbare middelen zoals zuren, thinner of gasbenzine om de oven mee schoon te maken.
10. U mag geen onderdelen van de oven met de vaatwasser schoonmaken.
11. Om het glas aan de voorkant van de oven te kunnen schoonmaken, verwijdert u met een schroevendraaier de bevestigingsschroeven die de hendel vasthouden om zo de ovendeur te kunnen verwijderen.Spoel en reinig grondig.Nadat u klaar bent met schoonmaken zet u de onderdelen opnieuw vast.

GARANTIE BEPALINGEN

U heeft 2 jaar garantie op technische defecten na aankoop datum.

Wat niet onder garantie valt :

* Het gebruik; voor niet normaal huishoudelijk gebruik (het apparaat is bedoeld voor normaal huishoudelijk gebruik)
* Een oorzaak die aan het apparaat vreemd is, zoals;

Schade die opgelopen werd bij het transport of ingevolge een verkeerde behandeling zoals deuken, krassen, afgebroken onderdelen.

Installatie fouten bijv. (verkeerde spanning).

* Storingen ten gevolge van o.a. ondeskundig gebruik, stof/pluisvorming in/aan het apparaat w.o. verstoppingen van o.a.(indien van toepassing) luchtcirculatie, filters, als mede breuk in kunststof, rubber, glas, wat anders dan bij normaal gebruik defect is geraakt; zulks ter beoordeling van service monteur of importeur.

U heeft twee jaar garantie op het apparaat na aankoop datum, de garantie is alleen dan geldig indien een geldig aankoop bewijs kan worden getoond.

Garantie rechten op het apparaat zijn niet overdraagbaar.

Indien apparaten ter reparatie worden aangeboden dienen deze schoon te zijn, anders kan behandeling voor reparatie worden geweigerd.
