Type product	Afzuigkap
Merk	Constructa
Model	CD66120
Beschikbare breedtes	60 cm, 70 cm, 90 cm
Bedrijfsmodi	Buitenafvoer en recirculatie
Afzuigvermogen	Instelbaar met schuifschakelaar
Verlichting	Neonbuis, max 40 W, fitting E14
Vetfilters	Metaal, vaatwasmachinebestendig
Actief koolstoffilter	Optioneel, eenmaal per jaar vervangen
Diameter afvoerkanaal	125 mm (reduceerbaar tot 100 mm)
Minimale afstand boven elektrische kookplaten	550 mm
Minimale afstand boven gasfornuizen	650 mm
Materiaal van de behuizing	Roestvrij staal
Materiaal van de overige oppervlakken	Aluminium en kunststof
Voedingsspanning	230 V, 50 Hz
Lengte netsnoer	1,30 m
Gewicht (60 cm, buitenafvoer)	12,5 kg
Type montage	Muurmontage
Onderhoud van de vetfilters	Elke 8 tot 10 weken
Vervanging van het actief koolstoffilter	1 keer per jaar

Veelgestelde vragen - CD66120 CONSTRUCTA

Hoe installeer ik de afzuigkap CD66120?

Bevestig de afzuigkap goed gecentreerd boven de kookplaten. Houd een minimale afstand van 550 mm boven elektrische kookplaten en 650 mm boven gasfornuizen aan. Gebruik de meegeleverde boormal en zorg dat de muur vlak en verticaal is.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters zijn vaatwasmachinebestendig. Bij normaal gebruik (1 tot 2 uur per dag) reinigt u ze elke 8 tot 10 weken. U kunt ze ook laten weken in warm zeepwater voordat u ze borstelt.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter moet bij normaal gebruik (1 tot 2 uur per dag) ongeveer eenmaal per jaar worden vervangen. Gebruik uitsluitend originele filters voor een optimale werking.

Welke lamp moet ik gebruiken voor de verlichting van de afzuigkap?

Gebruik een lamp van maximaal 40 W met fitting E14 (neontype). Vervang defecte lampen onmiddellijk om overbelasting te voorkomen.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, gebruik de afzuigkap nooit zonder vetfilter. Vet kan ontbranden en het apparaat beschadigen. Het vetfilter houdt vetdeeltjes tegen en vermindert het brandrisico.

Hoe schakel ik de afzuigkap naar recirculatiemodus?

Voor de recirculatiemodus moet de afzuigkap zijn uitgerust met een actief koolstoffilter (apart verkrijgbaar). Installeer het door eerst de vetfilters te verwijderen en vervolgens het koolstoffilter op de motor te klikken. U kunt de complete kit bij uw dealer kopen.

Wat moet ik doen als de afzuigkap niet werkt?

Controleer eerst de stroomvoorziening (stopcontact, zekering). Zorg dat de lampen goed zijn geplaatst. Als het probleem aanhoudt, neem dan contact op met de klantenservice en vermeld de E- en FD-nummers op het typeplaatje in het apparaat.

Hoe vervang ik de lamp van de afzuigkap?

Schakel de afzuigkap spanningsvrij. Verwijder de vetfilters. Klik de verlichtingsafdekking van bovenaf los. Vervang de defecte lamp door een lamp van max. 40 W, fitting E14. Plaats de afdekking en filters terug en schakel de afzuigkap weer in.

Wat is de minimale afstand boven een gasfornuis?

De minimale afstand tussen de onderkant van de afzuigkap en gasfornuizen is 650 mm. Deze afstand is aanvaardbaar als het nominale thermische vermogen van één brander niet hoger is dan 3,9 kW en het totale vermogen voor een gasfornuis niet hoger is dan 11,3 kW.

Hoe voorkom ik brandgevaar met de afzuigkap?

Flambeer nooit voedsel onder de afzuigkap. Houd het koken met vet in de gaten. Reinig regelmatig de vetfilters om vetophoping te voorkomen. Houd u aan de minimale afstanden en zorg voor voldoende ventilatie als de afzuigkap naar buiten afvoert.

GEBRUIKSAANWIJZING CD66120 CONSTRUCTA

nl Gebruiksaanwijzing en montagevoorschrift

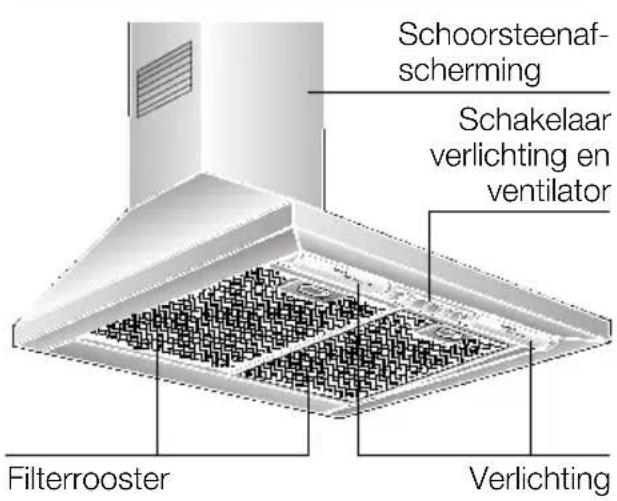

Beschrijving van het apparaat Gebruiksmogelijkheden

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
Dekeukenblijft ingrotematevrijvanvet en reuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wanner er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer/- luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking möglichk.

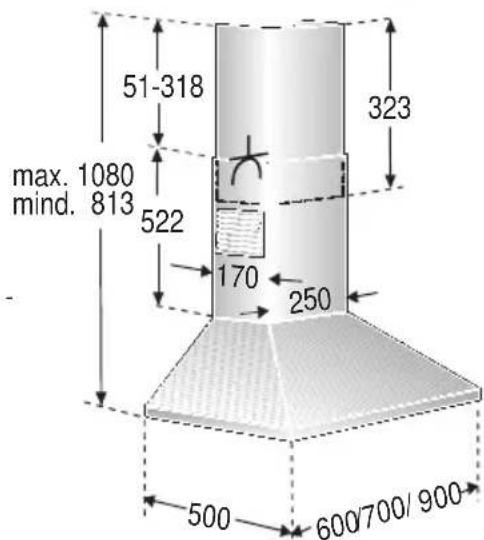

Gebruik met circulatielucht:

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwrijkgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op
Het koolestoffilter binds de reukstoffen.

Vór het eerste gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.

Lees de gebruiksaaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw veriligte en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Onder de afzuigkap Niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasformuizen

Gaskookplaten altijd op correcte wijze gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten altijd met pannen zich afgedekt.

Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

Bedieren van de wasemafzuigkap

Dekeukenwasemwordtopde doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Verlichting Uit/Aan

Ventilatorstanden

Inschakelen:

Zet de rechter schuifschakelaar op degewenste ventilatorstand.

Uitschakelen:

Zet de rechter schuifschakelaar op 0.

Verlichting:

Deverlichtingkanopelkmoment wordengebruikt,ookals deventilatorisuitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestanddelen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaandoorophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

Bij normal bedrijf (dagelijks 1 tot 2aar)要去 de metalen vetfilter na 8 tot 10 weken worden gereinigd.
De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

□ Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Metalen vetfilters verwijderen en aanbrengen:

1. Druk de blokkering van de vetfilters in de richting van de pij in en klap de vetfilters maar beneden.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters wee aan.

Actieve-koolfilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Aanbrengen:

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).
2. Breng links en rechts van de ventilatormotor een filter met actieve kool aan en draai deze goed vast.

1. Breng de vetfilters aan (zie Metalen vetfilters verwijdersen en aanbrengen).

Verwijdersen:

Het verwijderen gebeurt in omgekeerde volgorde.

Vervangen van de filters met actieve kool:

Bij normalaal gebruik (dagelijks 1 tot 2aar)要去en de filters met actieve kool ongeveer 1x peraar worden verrangen.
De filters met actieve kool zich verzrikrijgbaar in de vakhandel (zie Speciaal toebehoren).
Gebruikuitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Afvoer van oude filters met actieve kool:

• Filters met actieve kool bevatten geen schadelijke stoffen. U kurz ze bij het normale huisvuil doein.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil nicht loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren,geen open vuur gebruiken.

De schuifschakelaar alleen met een zachte, vochtige doek reinigen (mild afwassop).

Geen edelstaalreiniger voor de schuifschakelaar gebruiken.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddlesen reinigen.

Aluminium en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geendrogedoeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampervangen

1. Schakel de wasemafzuiigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en onderhoud).
3. Verwijder de lampafschemming van bovenafuit de lamphouder.

1. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de aftscherming van de lamp weer aan.
2. Breng de vetfilters wee aan.
3. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gelebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieuvriendelijk en{kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap aktijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in alot wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm

Boven een gasfomuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) nicht worden overschreden:
Gasfornuizen

Belasting van een brander max. 3,0 kW
Belasting van alle branders max. 8,3 kW
Belasting van de oven max. 3,9 kW

Gaskookplateaus

Belasting van een brander max. 3,9 kW Belasting van alle branders max. 11,3 kW

Gas-glaskeramiekkookplateau

De gegevens over nominale warmtebelastingen gelden nicht voor geslotengas-glaskeramiekkookplateaus. Neem beslct de gegeven van fabrikantvan het kookplateau in acht.

Fornuizen voor vaste brandstoffen

Hiervoor geldendezelfde maximale nominalewarmtebelastingen endezelfdeminimumafstandals bij gasfornuizen.

Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

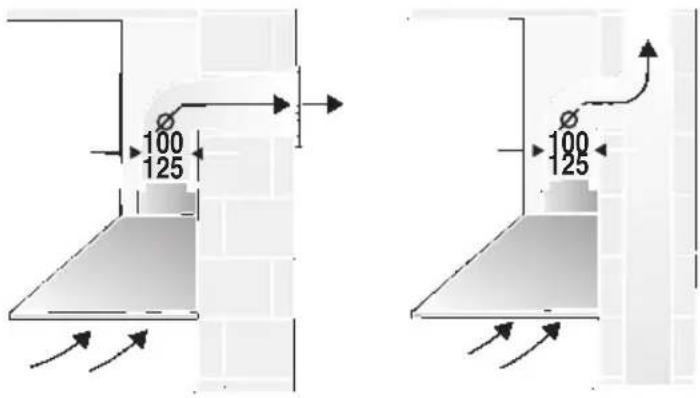

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stoorkinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden vergreten.

Als de wasemafzugkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie Niet worden overschreten.

Dit kan men bereiken wonneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuigkap worden gebrukt met luchtcirculatie en actieve-kooffilter is het gebruik zonder beperking möglichk.

Bij gebruik met luchtafvoer moet in de wasemafzuiigkap een terugsklep worden ingebouwd, als deze Niet in de afvoerbuis of in de muurkast aanwezig is.

Als er geen terugslagklep met het apparaat wordt meegeleverd, kan deze in devakhandel worden verkreten.

Monteren van de terugslagklep:

De terugslagklep vastklemmen in de luchtansluiting.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muirkast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

Korte, gladde luchtafvoerpijp.
Zo min möglichk bochten.
Zo groot möglichke buisdiameter en groste bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

□ Rondebuizen:

wij adviseren

een inwendige diameter van 125 mm,
echter minstens 100 mm.

Platte kanalen要去en een gelijkwaardige inwendige diameter alsronde buizen hebben.

Ze dieren geen scherpe bochten te hebben.

100 mm ca. 78 cm
125 mm ca. 113 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.
Bij gebruik van de wasemafzuigkap met luchtafvoer要去 voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp 125 mm:

Luchtafvoerpijprechtstreeks aan deluchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp 100 mm:

• Het tussenstuk (meegeleverd of verkrijgbaar in de vakhandel) op de luchtansluiting bevestigen en hierop de afvoerbuis bevestigen.

Voor de montage

Gebruik met circulatielucht

Met een koolstoffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verwrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.

Voorbereiden van de muur

De muur要去vlak en loodrecht zijn.
Pluggen moet stevig=kennen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Lucht-circulatie
	12,560 cm	13,5
70 cm	13,0 14,0
90 cm	3,9 14,9

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de Voor-schriften geinstalleerd, geaard stopcontact. Het geaarde stopcontact要去 indien möglichk vlak acheter de schoorsteenafschemming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en+zijn zichtaar als het filterframe worden afgenomen.

Bij reparations moet de wasemafzig-kap alsijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend dooreen erkende installmenter wordenaangesloten.

In de installmentie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen geldenschakelaars met een contactopening vaneer dan 3mm en uitschakeling met allepolen.Daarbij horen aardlekschakelaars enveiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden verrangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuiigkap voldoet aan de EGbepalingen voor radio-ontstoring.

Inbouwen

De wasemafzugkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-aanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuiigkap een middelijn op de muur aftekenen.
3. Met behulp van het sjabloon de posities voor de schroeven markeren op de muur.

Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.
4. 5 gaten voor de wasemafzuiigkap en 4 gaten voor de bevestigingshaken van de schoorsteenafschemstukken boren (Ø 8 mm) en de pluggen geheel in de muur drukken.

Opmerking: let op eventueel te monteren extra toebehoren.

5.2 bevestigingshaken voor de bovenste en onderste schoorsteenafschemstukken vastschroeven.
6. Middelste schroef (zonder onderlegring) als montagehulp voor wasemafzuigkapbevestigting tot ca. 5 mm indraaien.
7. Wasemafzuiigkap aan de schroef ophangen.

Inbouwen

1. De overige vier schroeven met onderlegringen indraaien.

Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuigkap op de juiste plaats worden gebracht.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Bij uitvoering van edelstaal:

Beschermfolie van beideschoorsteenafschemmistukken verwijderen.
Voorkom beschadiging van de kwetsbare oppervlakken.

1. Het bovenste schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

1. Het onderste schoorsteenafschemstuk op de wasemafzuiigkap plaatsen en met twee lange schroeven van onderaf vastschroeven op de wasemafzuiigkap.

Bij het aanbrengen van de afterschermstukken kunt ukrassen voorkomen door bijv. het montagesjabloon ter bescheming over de rand van het onderste afterschermstuk te leggen.

Daarna het schoorsteenafschemstuk met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.

Voordat deze 2 schroeven worden vastgedraaid, moet des schoorsteenafschemming worden uitgelijnd.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
