Produkttyp	Dunstabzugshaube
Marke	Constructa
Modell	CD66120
Verfügbare Breiten	60 cm, 70 cm, 90 cm
Betriebsarten	Abluft- und Umluftbetrieb
Saugleistung	Einstellbar über Schiebeschalter
Beleuchtung	Neonröhre, 40 W max, Sockel E14
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter	Optional, einmal jährlich wechseln
Abluftrohrdurchmesser	125 mm (reduzierbar auf 100 mm)
Mindestabstand über Elektrokochstellen	550 mm
Mindestabstand über Gaskochstellen	650 mm
Material der Haubenabdeckung	Edelstahl
Material der übrigen Oberflächen	Aluminium und Kunststoff
Stromversorgung	230 V, 50 Hz
Länge des Netzkabels	1,30 m
Gewicht (60 cm, Abluftbetrieb)	12,5 kg
Montageart	Wandmontage
Reinigung der Fettfilter	Alle 8 bis 10 Wochen
Wechsel des Aktivkohlefilters	1 Mal pro Jahr

Häufig gestellte Fragen - CD66120 CONSTRUCTA

Wie installiere ich die Dunstabzugshaube CD66120?

Befestigen Sie die Haube mittig über den Kochstellen. Achten Sie auf einen Mindestabstand von 550 mm bei Elektrokochstellen und 650 mm bei Gaskochstellen. Verwenden Sie die beiliegende Bohrschablone und stellen Sie sicher, dass die Wand eben und senkrecht ist.

Wie reinige ich die Metallfettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Bei normalem Gebrauch (1–2 Std./Tag) reinigen Sie sie alle 8 bis 10 Wochen. Sie können sie auch in heißem Seifenwasser einweichen und dann abbürsten.

Wann muss der Aktivkohlefilter gewechselt werden?

Der Aktivkohlefilter sollte bei normalem Gebrauch (1–2 Std./Tag) etwa einmal jährlich gewechselt werden. Verwenden Sie ausschließlich Originalfilter, um eine optimale Funktion zu gewährleisten.

Welche Lampe verwende ich für die Haubenbeleuchtung?

Verwenden Sie eine Lampe mit maximal 40 W und Sockel E14 (Neontyp). Ersetzen Sie defekte Lampen sofort, um eine Überlastung zu vermeiden.

Kann ich die Dunstabzugshaube ohne Fettfilter betreiben?

Nein, betreiben Sie die Dunstabzugshaube niemals ohne Fettfilter. Fett könnte sich entzünden und das Gerät beschädigen. Der Fettfilter hält Fettpartikel zurück und verringert die Brandgefahr.

Wie schalte ich die Haube in den Umluftbetrieb?

Für den Umluftbetrieb muss die Haube mit einem Aktivkohlefilter (separat erhältlich) ausgestattet sein. Entfernen Sie zuerst die Fettfilter, klicken Sie dann den Aktivkohlefilter auf den Motor. Das komplette Set erhalten Sie bei Ihrem Fachhändler.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass die Lampen richtig eingesetzt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst und nennen Sie die E- und FD-Nummern auf dem Typenschild im Inneren des Geräts.

Wie wechsle ich die Lampe der Haube?

Schalten Sie die Haube spannungsfrei. Entfernen Sie die Fettfilter. Lösen Sie die Beleuchtungsabdeckung von oben. Ersetzen Sie die defekte Lampe durch eine Lampe mit max. 40 W, Sockel E14. Setzen Sie die Abdeckung und die Filter wieder ein, und schalten Sie die Haube wieder ein.

Wie groß ist der Mindestabstand über einem Gasherd?

Der Mindestabstand zwischen der Unterkante der Haube und den Gasbrennern beträgt 650 mm. Dieser Abstand ist zulässig, wenn die Nennwärmebelastung eines Brenners 3,9 kW und die Gesamtbelastung bei einem Gasherd 11,3 kW nicht überschreitet.

Wie vermeide ich Brandrisiken mit der Haube?

Flambieren Sie niemals Speisen unter der Haube. Beaufsichtigen Sie das Kochen mit Fett. Reinigen Sie regelmäßig die Fettfilter, um Fettansammlungen zu vermeiden. Halten Sie die Mindestabstände ein und sorgen Sie für ausreichende Belüftung, wenn die Haube nach außen ablüftet.

BEDIENUNGSANLEITUNG CD66120 CONSTRUCTA

de Gebrauchs- und Montageanleitung

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

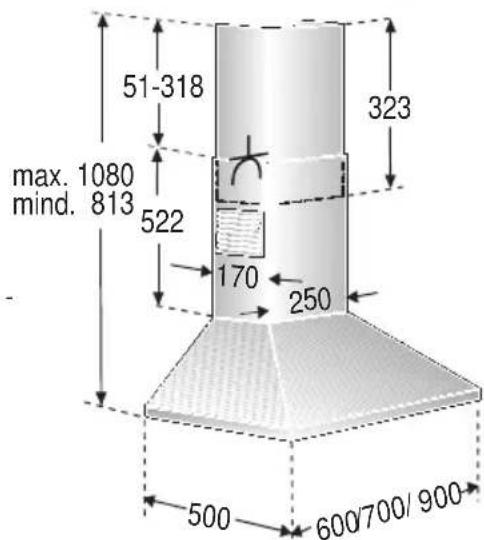

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehor-Nummern finden Sie am Ende dieser Gebrauchs-anleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zusammen.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Vor dem ersten Benutzen

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemeße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme)dürfen nur von einem Fachmann durchgefuhrt werden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht Zubereiten.

Unter der Dunstabzugshaube nicht flambieren.
! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch die starke Hitzeentwicklung
der offenen Gasflammen konnte die Dunstabzugshaube beschädigt werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

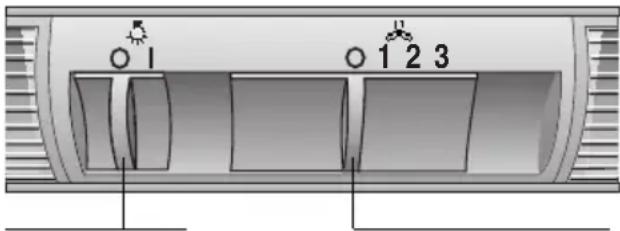

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am

wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.

Ausschalten der Dunstabzugshaube erst weniger Minuten nach Kochende.

Beleuchtung

Lüfterstufen

Aus / Ein

Einschalten:

Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

□ Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

Beinormalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfarbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

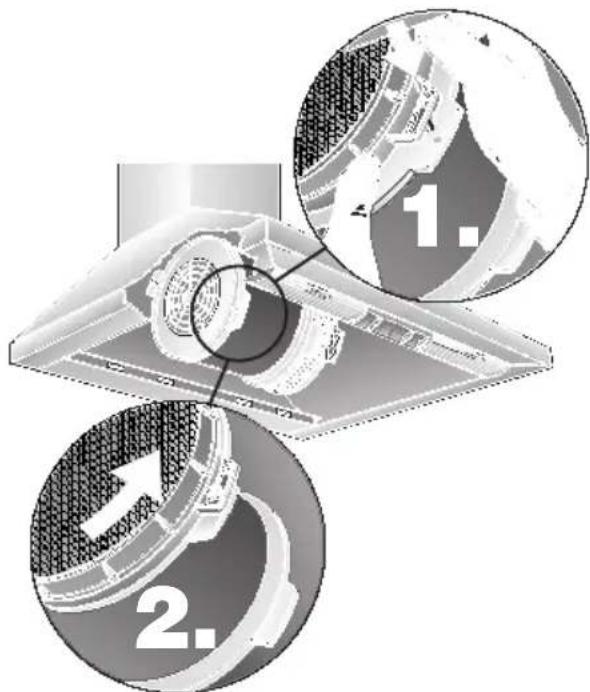

Einbauen:

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie rechts und links am Lüftermotor einen Aktivkohlefilter ein und drehenihn bis zur Verrastung fest.

1. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

Beinormalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungebahr 1× im Jahr ausgetauscht werden.
Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge).
Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahrlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

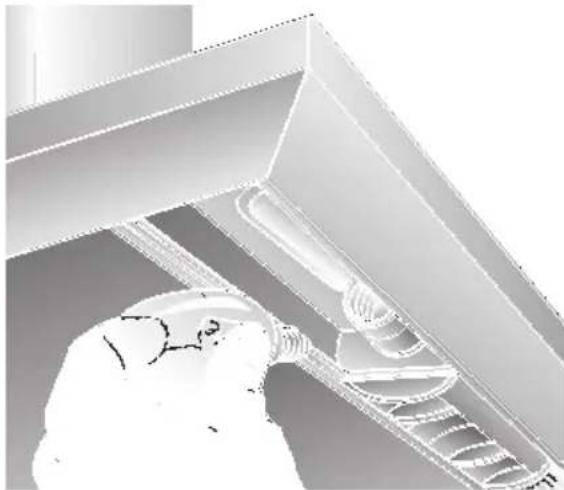

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

1. Tauschen Sie die Lampe aus (handelsübliche Gluhlampen max. 40 Watt, Sockel E 14).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Bauen Sie die Fettfilter wieder ein.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm

Über Gas-Kochstellen ist die Montageder Dunstabzugshaube bei einemMindestabstand von 650 mm - Abb.1-nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht übersrittenwerden:
Gas-Herde

Belastung einer Kochstelle max. 3,0 kW
Belastung aller Kochstellen max. 8,3 kW
Belastung des Backofens max. 3,9 kW

Gas-Kochmulden

Belastung einer Kochstelle max. 3,9 kW Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärmebelastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld-Herstellers beachten.

Herde für feste Brennstoffe

Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschrankung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen destogroßer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluftarfweder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstab-zugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

Rückstauklappe in den Luftstutzen einklipsen.

Die beiden Klappen müssen sich leicht federnd nach oben bewegen halten.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre:

Wir empfehlen Innendurchmesser 125 mm,chodh mind. 100mm

Flachkanäle müssen einen gleichwertigen Innenuerschnitt wie Rundrohre haben.

Sie sollen den keine scharfen Umlenkungen haben.

100 mm ca. 78 cm
125 mm ca. 113 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 125 mm:

Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr 100 mm:

Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und darüber das Abluftrohr anbringen.

Elektrischer AnschlussVor der Montage

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dubel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	12,560 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9

Konstruktsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Die Dunstabzugshaubearfur an eine vorschriftsmaig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchs-anleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.
4. 5 LÖcher für die Dunstabzugshaube und 4 LÖcher für die Haltewinkel der Kaminverblendungen 8 mm bohren und Dubel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehrönteile.

5.2 Haltewinkel fur die Kaminverblendungen offen und unter anschrauben.
6. Mittlere Schraube (ohne Unterlegscheibe) als Montagehilfe für Dunstabzugshaubenbefestigung bis auf ca. 5 mm eindreten.
7. Dunstabzugshaube an den Schrauben einhängen.

Einbauen

1. Die übrigen 4 Schrauben mit Unterleg-scheiben eindrehen.

Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Bei Edelstahlausführung:

Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.

1. Die obere Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben.

1. Dieunte Kaminverblendung auf die Dunstabzugshaube aufsetzen und mit 2 langen Schrauben von unter an der Dunstabzugshaube festschrauben.

Vermeiden Sie Kratzer beim Aufschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

AnschlieBendieKaminverblendung seitlichmit2kurzenSchraubenan den Haltwinkelfestschrauben.

Vor dem Festdrehen der 2 Schrauben ist die Kaminverblendung auszurichten.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Beide kleppen要去enlichtverendna bovenbewogenkunnenworden.
