INLEIDING

1. Beschrijving van het product

1.1. Normen betreffende transport, opslag en recycling

1. Het apparaat moet worden vervoerd met inachtneming van de pictogrammen die op de verpakking staan gedrukt.
2. Het apparaat moet droog en ver van vrieskou worden bewaard en vervoerd.
3. De EU richtlijn 2002/96/EC verplicht de consument tot het gescheiden inzamelen en het recyclen van gebruekte elektrische en elektronische apparatuur.

Het symbool van de "afvalemmer met een kruis" betekent dat het product aan het einde van+zijn levenscyclus Niet met het gewone huisvuil mag worden meegegeven. Het要去 geschaden worden ingezameld in een speciale vuilstorpplaats voor elektrische en elektronische apparatuur of worden ingeruild bij de aanschaf van een nieuw soortgelijk apparaat.

De gezende inzameling zorgt ervoor dat het apparaat aan het einde van zijn levenscyclus kan worden gerecycled of kan worden verwerkt met respect voor de omgeving. Als gevolg heeft het een minder negatieve impact op het milieu en+kunnen de materialen waarmee het product is gemaakt opnieuw worden gebruikt.

Ommeer informatie te verkuijgen betreffende de bestaande locaties voor inzameling van dit soort afval kunt u contact opnemen met uw gemeentelijkke reinigingsdienst of het verkooppunt waar u het product heeft aangeschaft.

1. De verpakking beschermt de boiler teger schade die tijdens het vervoer zou kurenplaatsvinden. Wij gebruiken speciaal geselecteerde materialen om het milieu te sparen. We verzoeken u dit materiaal aan een recyclingcentrum te overhandigen of aan de dichtstbijzijnde vuilstortplaats voor recyclebaar afval.
2. Als het apparaat is voorzien van oplaadbare batterijen要去en dezen uit het apparaat worden verwijderd en op verantwoorde wijze worden verwerkt voor het apparaat worden weggegooid. De batterijen要去en worden verwijderd uit de speciale houder onder het plastic deksel.

1.2.Afmetingen

Zie blz. 2.

• Alijke apparaten vallen onder de richtlijn EMC 89/336 EEG.
• Al once ketels zichn van staal, volgens de norm NF A36-301.
• De interne beschembekleding van onder ketels is van op hoge temperaturen geglazuurd email.

1.3.a.Beschrijving van de série Verwarmingselement: Dompelweerstand Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

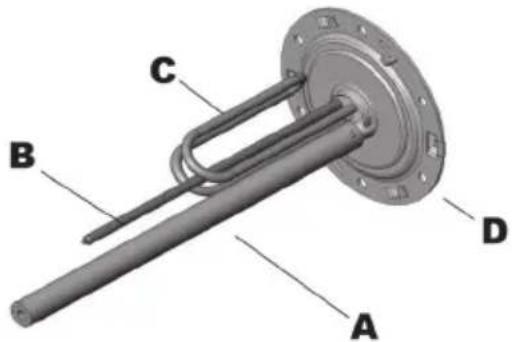

Afbeelding 1 - Dompelweerstand + magnesiumanode

1.3.b.Technische eigenschappen Zie blz.2.

1.4. Steatiet series (STEA)

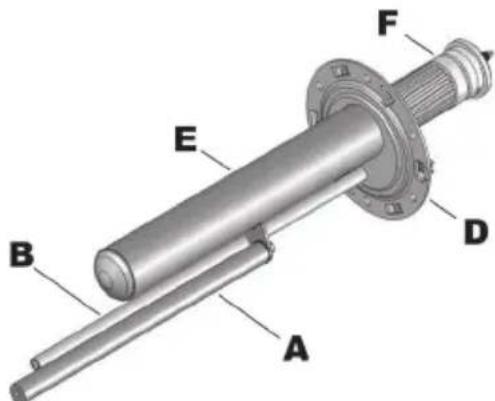

1.4.a. Beschrijving van de série Verwarmingselement: Weerstand steatiet in een behuizing geplaatst Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

Afbeelding 2 - Weerstand steatiet + magnesiumanode

1.4.b.Technische eigenschappen Zie blz.2

1.5. Steatiet repertoire - PROfessional TECH

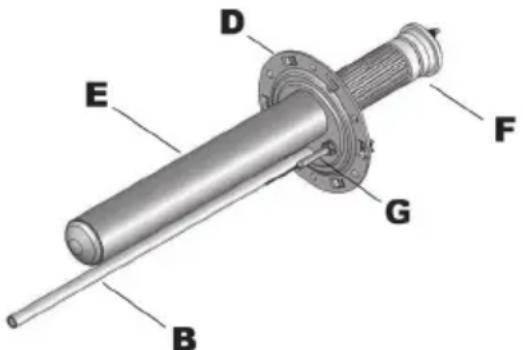

1.5.a. Beschrijving van de série

Verwarmingselement: Weerstand steatiet in een behuizing geplaatst

Anticorrosiebescherming: Geemailleerde ketel + PROfessional TECH anode

Het exclusive Professional TECH system is een elektronisch beschermingssystem tegende corrosie van de anode, met behulp van gemoduleerde stroom. Het garandeert de ketel van de boiler een maximale levensduur, zich bij het gebruik van min of meer agressief water. Het elektronische circuit creert een potentaalverschil tussen de ketel en de titaniumelektrode, zodat de ketel optimaal gegen corrosie en andere invloeden worden beschermrd.

Afbeelding 3 - Weerstand steatiet + PROfessional TECH anode

1. Wettelijk verplichtingen en aanbevelingen betreffende de installmentie van het product

Voordat u het apparaat installeert moet u de aanwijzingen in dit boekje zorgvuldig doornemen. Het Niet opvolgen van deze aanbevelingen kan leiden tot het verval van de garantievoordelen.

1. De installmentie en het onderhoud op het productogen alleen door erkende vaklui wordenuitgevoerd. Houdt u zich aan de geldende landelijkne normen. In het bijzonder is men verplichtom alle voorschriften die voor boilers gelden inacht te nemen.
2. De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt door een installmentprocedure die Niet volgens de normalevakregels blijkt te zich uitgevoerd, of door het Niet opvolgen van de aanwijzingen in deze gebruiksaanwijzing.
3. Het apparaat en+zijn veiligheidsgroep moeten in een vertrek waar het Niet vriest worden

geinstalleerd.

1. Om onderhoudswerkzaamheden uit te voeren要去 u zorgen voor:

a. een vrij ruimte van minstens 50 cm tegenover het plastic deksel, om toegang te hebben tot de elektrische onderdelen;
b. een directe toegang tot de veiligheidsgroep.

1. In het geval het apparaat worden geinstalleerd in een vertrek boven uw woning (vliering, zolder, verlaagd plafond, etc.), dient u de buizen te isoleren en een waterreservoir teplaatsen met een afvoer voor het water. Bij aansluiting op de riolering moet dit in ieder geval geleuren.

Advies

Om Niet teveel energia te verbruiken raden wij u aan de boiler zo zich mogelijk bij de aftappunten van warm water teplaatsen (aangeraden afstand ); minder dan 8 meter).

1. Aanbevelingen voor de installmentie in de badkamer (NF C15 100)

Definitie

Volume-omhulsel (A): Het volume-omhulsel is het buitenste volume van de badkuip of van de douchebak en worden aan de ene ziche afgebakend door het cilindrische verticale oppervlak begrensd door de badkuip of de douchebak, en aan de andere ziche door het horizontale vlak dat zich 2,25 m vanaf de bodem van de badkuip of de douchebak bevindt.

Beschermingsvolume(B):Hetbeschermingsvolume is het toegankelijkkeidsvolume voor personen die zich in de badkuip of op de douchebak bevinden en bevindt zich buiten het volume-omhulsel. Het worden afgebakend door het cilindrische verticale oppervlak dat 0,60m verwijderd is van de rand van de badkuip of van de rand van de douchebak en aan de andere,zijde door het horizontale vlak dat zich 2,25 m boven de bodem van de badkuip of van de douchebak bevindt.

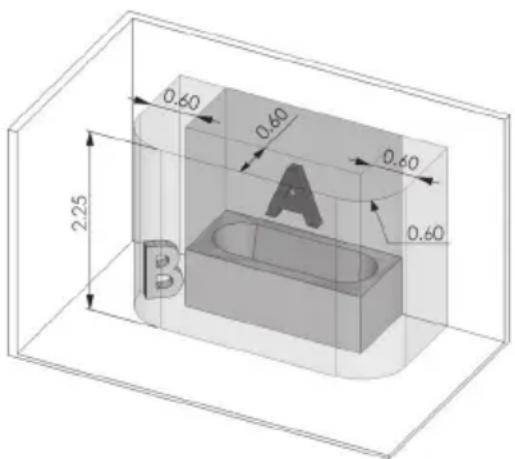

Afbeelding 4 - Installatieplaats / A : Volume-omhulsel
B:Beschermingsvolume

A: Magnesiumanode / B: Thermostathuis / C: Dompelweerstand / D: Plaat / E: Weerstand behuizing / F: Steatiet weerstand / G: PROfessional TECH anode

Toegestane installmentieplaatsen boiler

De vaste boilers op laagspanning zich toegestaan in het volume-omhulsel (A) mits zij een beschermingsklasse bezitten van minstens IP 25 (IP 24 voor Frankrijk).

Symbool:

In het beschermingsvolume (B) zijn alleen die vaste boilers toegestaan die een beschermingsklasse bezitten van minstens IP 24.

Symbool:

2. Installatie van het product

2.1. Benodigd material

2.1.a. Benodigde apparatuur en materiaal

Als de muur het gewicht van de boiler nicht kan dragen een steun element of kit voor plafondbevestiging.
Indien u een horizontal model aan de wand of aan het plafond wilt bevestigen een kit bevestigingsriemen.
Voor de afdichting: vlas en afdichtingspasta of afdichting voor verbindingsstukken die kan worden aangeschroefd op basis van het model.
Luchtbelwaterpas.

Als de boiler is voorzien van bevestigingsbeugels:

Voor elke bevestigingsbeugel 2 pluggen en 2 bichromaat cementschroeven of 2 schroeven type Fischer M10, M12 of M14.

Benodigd materialaal voor het maken van een opening met diameter M10, M12 of M14.
Momentsleutel.
Moeren met diameter M10, M12 of M14.
Sluitringen met diameter M10, M12 of M14.

2.1.b. Toebehoren

Onontbeerlijk toebehoren:

Veiligheidsgroep (geschikt voor het model)
Dielektrische verbindingselementen
Als de waterdruk hoger is dan 4,5 bar een drukverlager.

Overig:

Afsluitkraan
Expansievat tapwater
Mengkraan om verbrandingsgevaar te voorkomen. Op deze manier is de temperatuur op de aftappunten nicht hoger dan 50^ . In de keulen 60^ . (In Frankrijk is dit door de wet verplicht).

2.2. Montage

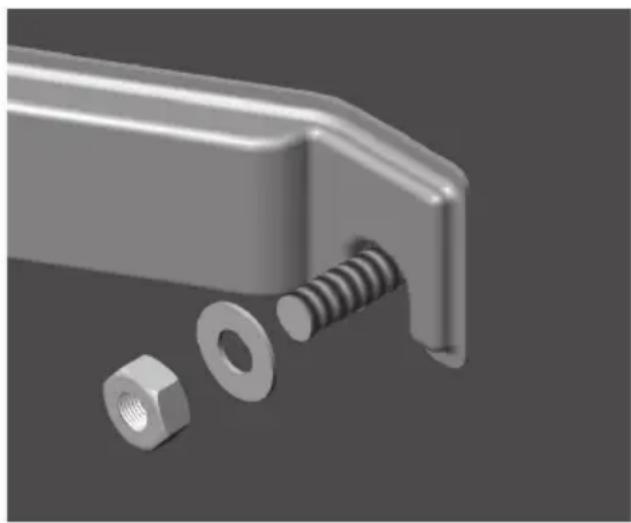

2.2.a. Algemene aanwijzingen betreffende de bevestigingsbeugels

Bevestiging aande muur vande bevestigingsbeugel (-beugels) op een draagmuur door middel van speciale verankeringsbouten van 10 mm diameter en platte stalen sluitringen van min. 24mm - 30~mm max. externe diameter

BELANGRIJK: ZORG EROVOR DAT DE MOER GOED IS AANGESCHROEFD

Afbeelding 5 - Montage bevestigingsbeugel

2.2.b. Vertical wandmodel VERT

Monteer het apparaat op minstens 50 cm van de grond af en op minstens 5 cm van het plafond om onderhouduit te kuren voeren. (Afbeelding 6) Dit model kan ook op een steun (los verkrijgbaar) worden geinstalleerd, maar het moet beslist op een draagmuur worden bevestigd met de bovenste bevestigingsbeugel.

Controler of de geinstalleerde beugel geschikt is voor het model boiler en de betreffende diameter en of hij correct is gemonteerd en geinstallerd. We raden u aan een beugel te gebruiken die compatibel is met de producten die door.Deze fabrikant zijn ontworpen.

Gebruik het installmentepatroon dat op de verpakking van de boiler is gedrukt.

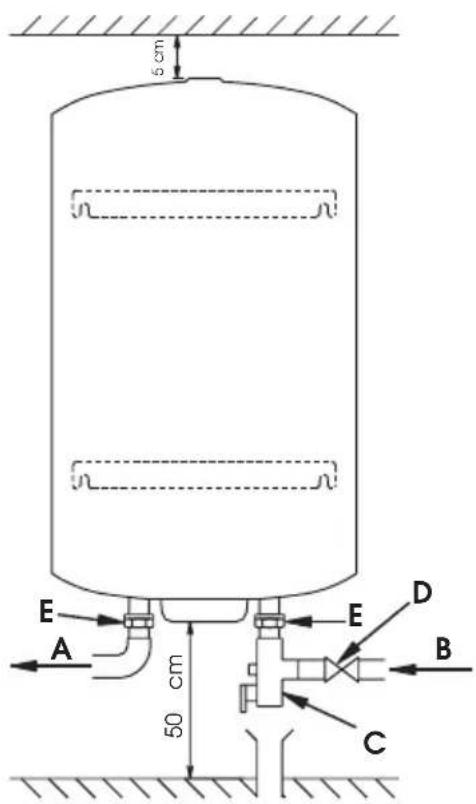

Afbeelding 6 - Installatiewaarden

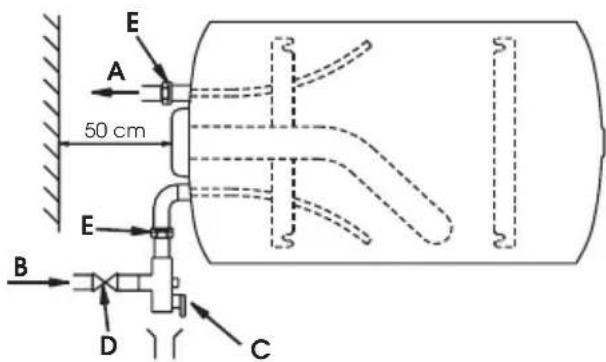

2.2.c. Horizontaal model HORD

Dit apparaat is geschikt voor een horizontale montage aan de wand. Het worden aan de muur bevestigd met twee bevestigingsbeugels (Afbeelding 7-8). Het is eventueel maybeijk hem op de vloer of aan het plafond te monteren met een kit bevestigingsriemen (los verkrijgbaar).

In dat geval dient u de installment-instructies op te volgen die worden geleverd bij de kit bevestigingsriemen.

Uitvoering met buizen voor toevoer en afvoer water op het beschermingselement HORDroit Het model is door de fabrikant al voorzien voor een horizontale wandinstallatie. De toevoerbuizen bevinden zich aan de rechterkant van het apparaat (Afbeelding 7).

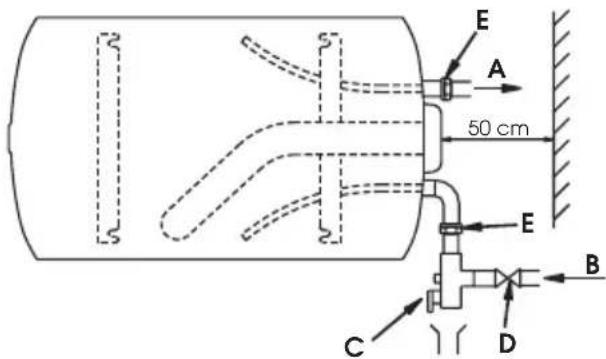

Afbeelding 7 - Horizontaal model op beschermingselement - toevoerbuizen aanrechterkant

Als de buizen aan de linkerkant要去en worden geplaatst is het beslistoodzakelijk de elektrische sukkel uit elkaar te halen om de dompelweerstand aan de onderzijde van het apparaat teplaatsen. Verwissel de rode en blauwe referentielintjes van de buizen (afbeelding 8). De aansluiting van het warme water要去oodzakelijkkerwijs op de bovenste leidingen worden uitgevoerd.

Afbeelding 8 - Horizontaal model op beschermingselement - toevoerbuizen aan linkerkant

Uitvoering met buizen voor toevoer en afvoer water op de krans van de mantel - HORBas HORB

Dit apparaat is geschikt voor een horizontale montage aan de wand. De toevoerbuizen zijn maar beneden gericht (Afbeelding 9).

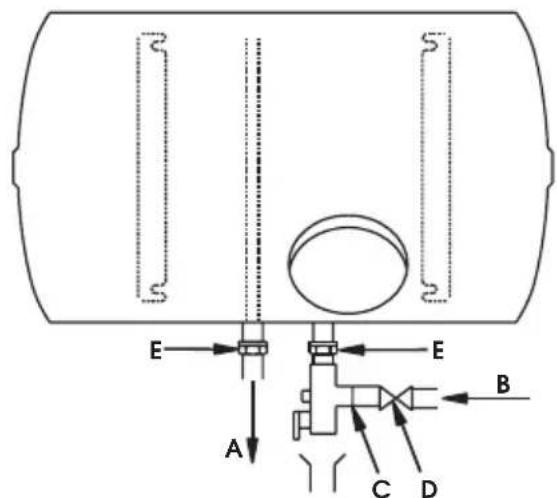

Afbeelding 9 - Horizontaal model op krans

2.2.d. Modellen op voetstuk STAB

Dit apparaat beschikt over een voetstuk dat vanuit de fabriek al op het apparaat worden gemonteerd. Plaats het apparaat op een volstrekt plat en genivelleerd oppervlak.

Afbeelding 10 - Model op voetstuk

3. Hydraulische aansluiting

1. De bedrijfsdruk worden aangegeven op het typeplaatje van de boiler (zie boiler).
2. De boiler要去 in ieder geval worden gemonteerd met een veiligheidsgroep die voldoet aan de geldende landelijkne normen, en verbonden aan een koudwaterleiding. We raden u aan veiligheidsgroepen voorzien van membraan te gebruiken.

Advies

De veiligheidsgroep moet zo zichd mostenogelijk bij de toevoer van koud water van de boiler worden gemonteerd. DE WATERSTROOM MAG NOOIT WORDEN VERHINDERD door welk onderdeel of accessoire dan ook. Als de groep voor welke technische reden dan ook Niet in directe verbinding kan worden geinstalleer met de toegang van het koude water, dan mag de geinstalleerde verbinding Niet fl exibel zichen en nooit van materiaal dat nicht bestand is gegen een druk van minstens 7 bar en hoge temperaturen.

De uitgang voor het legen van de veiligheidsgroep mag nooit worden geblokkeerd en moet worden aangesloten op een verticale afvoerleiding met een diameter die minstens even groot要去zijn als de verbinderingsbuis van het apparaat, met een trechter die in staat is een legeruiimte te garanderen van minstens 20~mm maar buiten. Deze leiding moet in een vorstvrije ruimte worden geinstalleerd en hellendaar beneden toe.

1. De aansluiting tussen een boiler en een koperen leiding要去en uitgevoerd door middel van een dielektrisch verbindungselement. Deze dielektrische verbindsglementen zijn, afhankelijk van het model, of inbegren of apart verkrijgbaar.
2. Als de toegangsdruk van het waternet hoger is dan 4,5 bar dient u een drukverlager voor de veiligheidsgroep te monteren.
3. In het geval van waterinstallaties met:

buizen met beperkte dimensionering;
keramische kranen / mengkranen; er moet zo dicht möglichk bij de kranen een anti-waterslag mechanisme worden aangebracht, of een sanitair expansievat geschikt voor de installmentie.
6. Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen. Op deze manier is de temperatuur op de aftappunten nicht hoger dan 50^ (in Frankrijk is dit door de wet verplicht).

Advies

We raden u aan een stopkraan te installereren voor de veiligheidsgroep.

Zieschemas6,7,8,9en11.

4. Elektrische aansluiting

4.1. Belangrijke opmerkingen BELANGRIJK

De installmentie moet beschikken over eeneerpolige schakelaar met een opening tussende contactpunten van 3mm . Het circuit moet worden beschermd door zekeringen of afgestelde schakelaars aan de hand van het vermogen van de boiler.
De elektrische boiler要去en aangesloten volgens de Europese normen, en de aansluitingen要去en in ieder geval voldoen aan de geldende landelijkke normen. De lijn要去en beschermd door een differentiele schakelaar van 30mA
De elektrische aansluiting van een vast apparaat wordt uitgevoerd met een Niet fl exibele kabel die een geschikte doorsnede heeft en een groen/gele aardegeleider: raadpleeg de geldende landelijkne normen betreffende elektrische installaties (het minimum za 3 x 2,5 mm² voor eenfasig en 4 x 2,5 mm² voor driefasig, bij een vermogen tot aan 3000 W).

OPGELET: het apparaat moet beslist worden geaard! Gebruik geen buizen voor de a Harding.

HET BEKABELINGSSCHEMA BEVINDT ZICH OP HET APPARAAT: GEBRUIK HET ALS VOORBEELD.

4.2. Vertical driefasig model VERT, HORD HORB versie MT

De driefasige verticale apparaten zijn al door de fabriek bekabeld op 400 V TRI. Zij+kennen worden aangesloten op 230V TRI of 230 V MONO.

4.3. Stabil model STAB MT

De stabiele modellen 200-250 & 300 liter�<|im_start|>assistant al in de fabriek bekabeld in eenfase 230V. Zij\ kunnen worden bekabeld op 230V TRI of 400V TRI.

Het stabiele model van 500 liter is in de fabriek bekabeld op 400V TRI.

De elektrische aansluiting van het apparaat wordt uitsluitend uitgevoerd op de klemmetjes van dethermostat of van de klemmenstrook van het apparaat.

ELKE DIRECTE AANSLUITING OP DE VERWARMINGSWEERSTAND IS VERBODEN EN GEVAARLIJK.

4.4. PROfessional Tech (PTEC)

De beschemingsanode van de ketel worden beheerd door een elektronische kaart die worden gevoed door de netspanning, of door een batterij

voort installaties in de dag/nacht modus, om de ketel overdag te beschermen. De juiste werkig van het beschermingssysteme VEREIST EEN PERMANENTE VOEDING (net of batterijen). Het apparaat mag dus nooit langer dan 48 hr afgesloten worden van een elektrische voeding.

① Nachtelijke voeding + batterijen

Weerstand Nachtelijke voeding (exclusieve dubbele tijdsregeling) (Afbeelding 12).
PROfessional TECH Gebruik met batterijen* De elektrische boilers die zichin ingesteld voor een nachtelijke voeding beschikken over Ni-Mh batterijen die elkeucht worden opgeladen en zo de ketel gedurende de dag beschermen.

OPGELET:

De batterijen hebben geen onbeperkte levensduur: het is aan te raden ze na een of tweeaar te verrangen.

Om de bescherming van de ketel te kennen garanderen is het van groot belang de defecte batterijen te verrangen. Het Niet verrangen van de batterijen heeft het vervallen van de garantie tot gevolg.

Afbeelding 12 - PROfessional TECH Nachtelijke voeding + batterijen

(2) Permanente voeding

Weerstanden PROfessionalTECH Constante voeding (Afbeelding 13)
Gebruik zonder batterijen

Afbeelding 13 - PROfessional TECH Permanente voeding

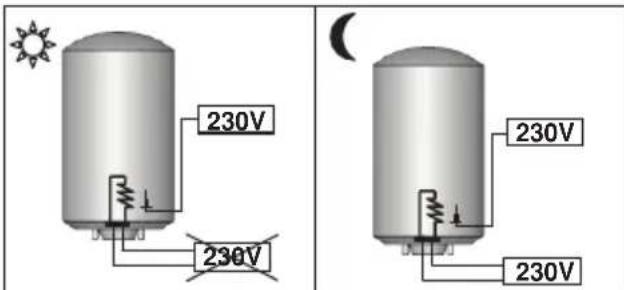

③ Nachtelijke voeding + Permanente voeding

Weerstand Nachtelijke voeding (exclusieve of dubbele tijdsregeling)
PROfessional TECH Permanente voeding

vanuit de voedingslijn 230V die los staat van delijn van het verwarmingscircuit (Afbeelding 14).

Afbeelding 14 - PROfessional TECH Nachtelijke voeding + Permanente voeding

BELANGRIJK : ALLEEN VOOR ELEKTRISCHE BOILER DRIEFASIG HET SYSTEM PROFESSIONAL TECH MOET ALTIJD WORDEN AANGESLOTEN OP 230V OF 400V AC.

INDIEN AANSLUITING OP 400V TRI : AANSLUITING PROFESSIONAL TECH TUSSEN DE 2 FASES 400V.

INDIEN AANSLUITING OP 230V TRI OF 230V MONO : AANSLUITING PROFESSIONAL TECH TUSSEN FASES 230 V (respecteer het elektrische schema zoals aangeduid in de installmenthandleiding)

5. Inbedrijfstelling

OPGELET: Het lege apparaat mag nooit onder spanning staan om te voorkomen dat de elektrische onderdelen worden beschadigd.

Vul de boiler door de toevoerklep van de veiligheidsgroep te openen.

Open de warmwaterkraan om de afvoer van het luchtkussen, dat zich in de boiler heeft opgehoopt, toe te staan.
Sluit de warmwaterkraan zodra er water uit komt.
Controller de dichtheid van de pakking van de sokkel en van de verbindingsstukken. Indien moodzakelijk dient u de bouten van de sokkel vaster zich te draaien (we raden aan een momentsleutel van 7 tot 10 Nm te gebruiken) of van de verbindingsstukken.
Zet het toestel onder spanning.

Verstop de opening van de veiligheidsgroep nooit.

GEBRUIK

1. Inleiding

1.1. Aanwijzingen voor de eindgebruiker

1. De installmentie van de ketel is voor verantwoordelijkheid van de koper.
2. De inbedrijfstelling en de onderhouds- en reparatieactiviteiten mogen alleen door erkende installateurs worden uitgevoerd. De installmenter moet in het volste respect van de geldende landelijkne normen handelen. In het bijzonder is men verplicht om alle voorschriften die voor boilers gelden in acht te nemen.
3. De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt door een installmentprocedure die Niet volgens de normalevakregels blijkt teijken uitgevoerd, of door het Niet opvolgen van de geldende normen en van de instructies in deze gebruiksaanwijzing.
4. Het recyclen aan het einde van de levenscylus van het product is verantwoordelijkheid van de gebruiker. Voor verdere informatie dient u inleiding 1.1 Normen betreffende transport, opslag en recycling van de huidige handleiding te raadplegen.

2. Gebruiksaanwijzingen

2.1. Regelen temperatuur

We raden u aan de thermostat Niet op de maximum stand te zetten om verbrandingsgevaar en kalkafzettingen te beperken. Het isECHter van groot belang een juist compromis te vinden om het woekeren van bacteriën te voorkomen en er tegelijkkertijd voor te zorgen dat er Niet onnodig veel kalksteen op de boiler wordt afgezet. Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen zodate temperatuur op de aftappunten Niet hoger is dan 50^ .Dit is in Frankrijk een wettelijk voorschrift.

Advies Als u een mengkraan gebruikt op aftappunten raden we aan de temperatuur af te stellen op circa 60^

2.2. Onderhoud

Draai elke maand aan de kraan en de klep van de veiligheidsgroep om kalkafzetting te voorkomen. Vervang de veiligheidsgroep minstens een keer elke 5aar, of, indienoodzakelijk, zelfs eerder.
Leeg de boiler elk一年多 (indienoodzakelijk tweekee per一年多,als het water met een ontharder wordt behandeld) teneinde:

1. de slijtage van de magnesiumanode te controlleren;
2. de afzettingen in de ketel te verwijderen.

Neem contact op met uw installer.

2.3. Controleampjes

2.3.a.Werkingslampje

Lampje ON (aan) : verwarming

Lampje OFF (uit): geen verwarming

2.3.b. Steatiet serie PROfessional TECH

De beschemingsanode van de ketel worden beheerd door een elektronische kaart die worden gevoed door de netspanning, of door een batterij voor installations in de dag/nacht modus, om de ketel overdag te beschemen. Het PROfessional TECH systeem mag nicht longer dan 48增高 zonder elektrische voeding blijven.

Afbeelding 15 - PROfessional TECH : controleampjes

Groen lampje ON (aan) - Rood lampje OFF (uit):

Rood lampje ON (aan): Neem contact op met uw installment.

Groen lampje OFF (uit): De ketel is nicht mehr beschermd gegen corrosie. Neem contact op met uw installerateur.

Als de ketel op het elektriciteitsnet is aangesloten met een dubbele tijdsregeling of uitsluitend een nachtwerking (alleen voor modellen op batterijen) zal het groene lampje een zeer zwak groenlicht afgevenijdens de eerste 48研究员 om aan te geven dat de batterij nog moet worden opgeladen. Check het controelampje na de eerste 48 bedrijfsuren.

Advies

Om de bescherming van de ketel te kuren garanderen (groen lampje aan) is het van groot belang de defecte batterijen te verrangen

Het Niet verrangen van de batterijen heeft het verwallen van de garantie tot gevolg. Het is aan te raden ze na een of tweeJAar te verrangen.

2.4. Leeglopen veiligheidsgroep

Door het zich uitzetten van het water in de verwarmingsfase kut u lekkende waterdruppelsuit de afvoer van de veiligheidsgroep (tot aan 3% van de nominale capaciteit) als normala

beschouwen. Raadpleeg de instructies van de veiligheidsgroep. Om deze lekkage te vermiiden kurz u een expansievat installeren.

ONDERHOUD EN REPARATIE

1. Onderhoud

Leeg de boiler elk jaar (indienoodzakelijk twee keer perIRR, als het water met een ontharder wordtbehandeld) teneinde:

1. de slijtage van de magnesiumanode te controlleren;
2. de afzettingen in de ketel te verwijdersen.

We raden u ten zeerste aan regelmatig de correcte werkking van de waterontharderte controeren. De residuele hardheid mag Niet lager� dan 15^. Een te lage hardheidveroorzaakt een annulering van de garantie.

1.1. Legen

Schakel de elektrische voeding uit voor u onderhoud uitvoert op het apparatus.
Onderbreek de koudwatertoevoer aan het begin van het circuit.
Open de warmwaterkraan om water af te tappen.
Open de afvoerklep van de veiligheidsgroep zodat het water uit de afvoeropening kan lopen.

1.2. Verwijdersen kalkafzettingen - Controle van de anode

Leeg het apparaat (zie boven)

Verwijder het beschermingselement en schroef de sokkel los (er kan eenkleine hoeveelheid wateruit lopen).
Om de verbinding van het deksel los te make, handel volgens schema hieronder.(Afbeelding 21). Om het terug te zetten, volgt u de handelingen in tegenovergestelde volgorde.
Reinig de ketel: zonder metalen voorwerpen of chemische producten te gebruiken dient u de kalkafzetting op elektrische onderdelen of op de behuizing (steatiet), in de speciale houder en op de bodem van de ketel te verwijderen
Als het een magnesiumanode betreft, dient u de slijtage ervan te controleren: de magnesiumanode verslijt geleidelijk aan, aan de hand van de waterkwaliteit, om de corrosie van de ketel te voorkomen. Als de diameter minder is dan 15 mm (voord de gegantserde serie) / 10 mm (voord de steatiet serie) of als het totale volume minder is dan 50% van het beginvolume, moet de anode worden verrangen.
Gebruik elke keer dat de sokkel uit elkaar wordt gehaald en weeer wordt gemonteerd een neue aufdichting.
Draai de bouten "gekruist" vast. Het torsiekoppel moet zich bevinden:tussen de 7 en de 10Nm

2. Problemen, oorzaken en oplossingen

De vaalst voorkomende problemen worden hieronder aangegeven. U vindt hier een lijst van de verschillende oorzaken, en de handelingen die要去en worden uitgevoerd om het probleem op te losesen.

Afbeelding 21 - Verbinding van het deksel

PROBLEMEN

Koud water

Water te heet

Water kom'te langzaam eruit

Water kom'te vorderund uit de veilghedsgroep

Groen controleampje uit (Staatietserie PROfessional TECH)

Rood controleampje aan (Staatietserie PROfessional TECH)

Water met naturelucht

Waterlekkage

Boiler venormd

Geluiden uit de boiler

MOGELIJKE OORZAKEN

HANDELINGEN DIE MOETEN WORDEN UITGEVOERD

OORZAKEN EN OPLossingen

Onderbreking van de elektrische stroom (tijdensverwarming)

Controleer de zekeringen en verwang ze indienoodzakelijk

Regel de thermostat(+aar rechts;-aar links)

Verkeerde afstelling van de temperatuur met dethermostat

Zie ①

Thermische beveiliging van de elektronischethermostat ingeschakeld (oververhittingsstatus)

Zie ②

Defecte verwarmingselementen

Zie ②

Programmering dag-nacht nicht

Waar nodig de verwarming tijdens de dag waaractiveren

Storing van de thermostat

Zie ①

Kalkafzetting van het apparaat en/of deveilighedsgroep

Verwijder de kalkafzettingen Vervang indienoodzakelijk de veilighedsgroep.

Druk van de waterleiding

Controleer de druk van de waterleiding.Installee indien nodig een drukverlager.

Aanvoercapaciteit waterleiding

Controleer de leidingen

Defi ector of in zetstuk

defect Neem contact op

net de Servicedianst

Net de Servicedianst

Verwijden kalkafzetting

Vergang de veilighedsgroep

Vergang de veilighedsgroep

PROfessional TECH circuit

defect Zie ③

Einde levendsduur batterijen of

oplading onvoldener

Geen netvoeding op het PROfessional TECH circuit

Controleer de netspanning van het circuit

Ketel leeg

Vul de kete

Connector met snelkoppeling is Niet aangesloten

Verbind de connector met snelkoppeling

Circuit van elektrode onderbroken

Controleer het circuit

Status van de uitgangskabels van de connector vanhet elektronische circuit

Controleer de kabels

Aarding van de elektradeansluiting

Controleer de bekabeling

Het toestel is te Klein in verhouding tot de behoefte

Corrosie van de

Leeg de boiler en controller of er geen internebocherosie is. Als dat wel het geval is dient u de Boiler te verrangen

Woekeren van bacterien

Leeg en reinig het apparaat en verwang de anode alshem een uitvoering betreft met magnesiumanode

Stechte werking van de adiching van de dokkel

Vervang de aidichting (de aidichting moet elke keerworden verrangen dat u de sukkel uit elkaar haal!)

1 Het verwangen en resetten van de thermostat

Bij het uitschakelen van de thermostat dient u hem te resetten en de oorzaak ervan techterhalen (kortsluiting, defecte thermostat, enz.).

OPGELET: Elke thermostat is zo ontwikkeld dat hij maximaal twee of drie maal kan worden geseset!

Bij verranging van dethermostat moet u zich houden aan de code aangegeven op het verbindingsschemaaan de binnenzije ofvlakbij het beschermingsdeksel van de elektrische delen.

Het verwangen van de waarstand

Controleer de ohm waarde van de waarstand en verrang hem indien noodzakelijk. Een waarde gegelijk aan 0 geeft aan dat het verwarmingselement beschadigd is, terwijl een oneindige waarde overeenkomt met een element in kortsluiting. In beiden geallen要去 de waarstand worden verrangen.

Gepantserde série

Het apparaat moet worden geleegd om de verwanging van de gegantserde waterdstand uit te kuren voeren.

Steatietserie-SteatietseriesPROfessionalTECH Het is Nietoodzakelijkhetapparaattelegenom hetverwarmingselementteervangen.Tijdens de ingreep van de serviceddienst op een steatiet boiler is het striktoodzakelijkdeplasticafscheidertussen dethermostat en deweerstandweerpzonplaats tezetten.Als de boiler in kwestie hiervanis voorziedienttiegebeurenom dejuiste werkingvanhetapparaategaranderen.

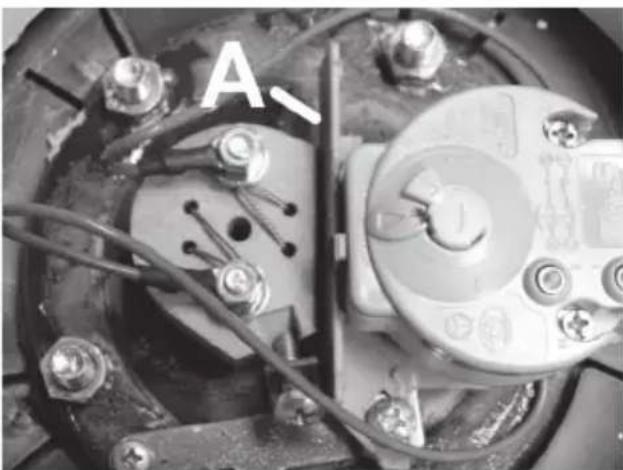

Afbeelding 16 - Plastic afscheider / A : plastic afscheider

3 Het elektronische circuit verwangen Steatiet série PROfessional TECH

Voordat men enige ingreep UITvoert, moet men controleren of het toestel van het elektrische voedingsnet is afgeschakeld. De verranging van het elektronische circuit is extreem eenvoudig. Nadat u de plastic bescherming heeft verwijderd:

Maak de accumulator los (drukconnector op de accumulator).
Maak de 2 voedingsdraden los die van het elektronische circuit waar de klemmenstrook van de voeding lopen.
Maak de connector (die het circuit met de ketel en de elektrode verbindt) met selnkoppeling, dat voorzien is van een beschermingsmechanismetegen het uitvoeren van onjuiste manoeuvres, los.
Maak het elektronische circuit van de houder los (clip van plastic op de hoeken).

Vervang het defecte circuit met een neue. Herhaal de voorgaande procedure in omgekeerde volgorde.

Vervang de batterij. Steatiet série PROfessional TECH

U verwangt de accu door de drukconnector los te make en door de oude accu te verwangen met een neue oplaadbare Ni-Mh 9 volt 150 mAh minimaal.

2.1. Servicedienst

Als het probleem voortduurt, dient u onserservicedienst in te schakelen:

FRANKRIJK MTS S.A. Carré Pleyel 5 Rue Pleyel 93 521 Saint Denis Cedex Tel: [phone] Fax [phone]

België en Luxemburg MTS Benelux s.a./nv 1 A, W.A. Mozartlaan 1620 Drogenbos Tel: [phone] Fax [phone]

2.2. Servicedienst voor reserveonderdelen

Om reserveonderdelen aan te vragen kutu contact opnemen met de speciale servicedienst Reserveonderdelen

Het verrangen van de elektrische onderdelen moet worden uitgevoerd door een vakman.

FRANKRIJKMTS S.A.Pièces de rechanges(Reserveonderdelen)B.P. 45 TressignauxTel: 02 96 65 33 33Fax [phone]

België enLuxemburgMTS Benelux s.a./nvTel: 02/333.48.22Fax [phone]

GARANTIEVOORWAARDEN

N.B.: De volgende voorschriften können de wettelijk garantiagegen verborgen gebreken Niet beperken of annuleren (art. 1611 en volgende van het Burgerlijk Wetboek).

Gezien het technische karakter van het product en teneinde de veiligheid en de bescherming van de consument te kennen garanderen,要去 de elektrische boiler door een gekwalifi ceerd monteur worden geinstalleerd,ingschakeld en regelmatig worden onderhoden. Dit要去 gebeuren overeenkomstig de instructies van de installmentehandleiding en volgens de normalevakregels. Het apparaat要去 volgens de regelen der kunst, op een normale wijze worden gebruikt. De geldende normen, zoals ook de instructies in het installmentieboekje,要去 worden nageleefd.

Het toestel要去 normal worden gebruikt en regelmatifig worden onderhoven door een specialist. Onder deze voorwaarden garanderen wij dat once diensten - via once distributeur of installer - de stukken of het volledige apparaat Gratis zullen verrangen indien een defect worden vastgesteld. Uitgesloten zijn: de werkuren, de verzendingskosten, enige andere schadevergoeding of garantieverlenging. «De garantie begint te lopen vanaf de installmentatedatum; de installmentefactuur geldt waar bij als bewijs. Bij gebrek aan bewijsstukken geldt als begindatum van de garantie de fabricagedatum vermeld op het typeplaatje van de waterverwarmer plus 3 maanden.»

Op de kuip van de elektrische waterverwarmers met een inhoud van 50 à 500 liter worden een garantie van vrij的那一ar geboden; de garantieduur bedraagt drie的那一ar voor waterverwarmers met versnelde verwarming, De elektrische apparatuur en de demonteerbare onderdelen zich twee那一ar gewaarborgd voor alle modellen.

Noot:

De fabrikant is in geen geval aansprakelijk voor kosten of schade te wijten aan een gebrekkige installmentie (bijv. vorst, veiligheidsgroep Niet verbonden met de waterafvoer, ontbreken van een opvangbak) of aan een slechte toegankelijkheid.

Buiten de garantie vallen de storingen veroorzaakt door: Ongewone naturulijke omstandigheden:

Plaatsing in een locatie die onderhevig is aan vrieskou of aan andere slechte weersomstandigheden.
Voeding met regenwater,uit een waterput of met zeer ongewone agressiviteitskenmerken, die nicht conform zich aan de landelijkke voorschriften en geldende normen.

De hardheid van het stromende water moet hoger zich dan 12^ . Het gebruik van een waterontharder brengt geen enkele uitzondering op once garantie met zich mee, tenzig deze ontharder op deskundige wijze is ingesteld en regelmatig worden onderhonden en gecontroleerd. In dat geval moet de residuèle hardheid hoger zich dan 15^ .

Waterdruk hoger dan 4,5 bar.

Beschadigingen veroorzaakt door stoten of door het

vallen van het apparaatijdens handelingen uitgevoerd na verzending.

In het bijzonder schade veroorzaakt door water, die voorkomen had hunnen worden indien er een onmiddelijkere reparatie van de boilerplaats had gezonden. De garantie betreft alleen de boiler en zich onderdelen, met uitzondering van de complete elektrische of hydraulische installmentie van het apparaat of een deel ervan.

Elektrische voeding met belangrjke overspanningen.

Een installmentie die nicht conform is aan de regelgeving, aan de nationale geldende normen en die nicht volgens de regelen der kunst is uitgevoerd, in het bijzonder:

Afwezigheid of verkeerde montage van de veiligheidsgroep.

Installatie van een veiligheidsgroep die nicht conform is aan de geldende nationale normen en gebruik van een tweedehande veiligheidsgroep op een neue boiler.
Wijziging van de regeling van de veiligheidsgroep als gevolg van verwijdering verzegeling met loodje.
Gebruik van een Niet door de fabrikant toegestane driepoot of een driepoot die is geinstalleerd zonder de instructies van de huidige handleiding op te volgen.
Ongewone corrosie als gevolg van een onjuiste hydraulische aansluiting (direct contact ijzer-koper). Afwezigheid van isolerende verbindingsstukken.
Defecte elektrische verbinding, nicht conform aan de geldende nationale normen voor installmentie, geen correcte aarding, tekleine diameter van de kabel,het Niet respecteren van de Voorziene verbindingschemas, enz.
Het onder spanning zetten van het apparaat zonder het waarvoorte vullen (droge verwarming).
Installatie zonder waterreservoir, zoals aangegeven in de inleiding.
Apparaat geinstalleerd in een nauw vertrek waardoor elektrische onderdelen Niet toegankelijk zich.
Gebruik van reserveonderdelen die nicht zich goedgekeurd door de fabrikant.

Onvoldoende onderhoud: de boiler要去eer aanlijks worden onderhonden:

Ongewone kalkafzetting op verwarmingselementen en veiligheidsmechanismen.
Geen onderhoud uitgevoerd op veiligheidsgroep en dientengevolge overduk.
Mantel onderhevig aan externe weers- of andere invloeden.
Wijziging van de originele installmentie zonder goedkeuring van de fabrikant of gebruik van Niet door hem toegestane reserveonderdelen.
Geen onderhoud van het apparaat, in het bijzonder wanneer de anode Niet vroeg genoeg verwangen is.
Geen verwanging van de batterijen van een apparaat dat ervan is voorzien, of verwanging van de oplaadbare batterijen met batterijen die Niet conform zich aan de eisen van de huidige instructies.

De garantie beperkt zichuitsluitend tot de verwanging of reparatie van de apparaten en de onderdelen die wij aanvankelijk als defect hebben erkend. Indien vereist zullen de onderdelen of het apparaat要去en worden teruggebracht waar een van once bedrijspanden, mits overeengekomen met once servicedienst. De arbeidskosten, Porto-, verpakkings- en transportkosten zijn voor kosten van de klant. De verwanging of reparatie van een onderdeel van het apparaat zullen in geen enkel geval een schadeloosstelling als gevolg hebben.
