1. INSTRUCTIES VOOR DE AANPASSING AAN DE WERKING MET GAS

Deze gebruikshandleiding maakt integraal en essentieel deel uit van het product. Ze moet door de gebruiker zorgvuldig bewaard worden en moet de boiler altijd vergezellen ook indien hij aan een andere eigenaar of gebruiker wordt afgestaan en/of indien hij naar een andere plaats wordt overgebracht.

Dit toestel dient om warm water te leveren voor huishoudelijk gebruik aan een temperatuur onder de kooktemperatuur.

Het toestel moet aangesloten worden op een net van voorziening van warm sanitair water compatibel met zijn prestaties en zijn vermogen.

Het is verboden het toestel te gebruiken voor doeleinden die verschillen van hetgeen gespecificeerd werd. De fabrikant kan niet aansprakelijk gesteld worden voor eventuele schade, rechtstreeks of onrechtstreeks, te wijten aan een onjuist, foutief gebruik dat niet conform is de goede techniek of aan een niet in acht nemen van de in deze handleiding aangegeven instructies.

De instructies en de waarschuwingen bevat in deze gebruikshandleiding aandachtig lezen want ze geven belangrijke aanwijzingen m.b.t. de veiligheid bij de installatie, het gebruik en het onderhoud.

De technicus installateur moet gekwalificeerd zijn voor de installatie van toestellen voor de verwarming volgens de wet nr. 46 van 05/05/1990 en op het einde van het werk moet hij aan de committent de VERKLARING VAN CONFORMITEIT geven.

De installatie, het onderhoud en gelijk welke ingreep moeten uitgevoerd worden conform de normen in voege en de aanwijzingen geleverd door de fabrikant.

Een foutieve installatie kan schade berokkenen aan personen, dieren en dingen waarvoor het constructiebedrijf niet verantwoordelijk is.

1.2 GIDS BIJ DE RAADPLEGING

Aandachtig letten op dit symbool; dit wijst op de gevaarlijkste operaties of situaties.

Dit symbool signaleert een uiterst belangrijke opmerking of aanbeveling.

Vervolgens in het bijzonder letten op in bold benadrukte teksten, met een groter of onderlijnd karakter, omdat deze altijd wijzen op operaties of inlichtingen van bijzonder belang.

Alle aangeduide veiligheidsnormen zijn belangrijk en moeten als dusdanig strikt worden nageleefd.

De technische schema's in bijlage zijn uitsluitend te gebruiken door het gespecialiseerd technisch personeel dat door de fabrikant geautoriseerd wordt om de onderhoudsingrepen en de buitengewone controles uit te vocren. Het is strikt verboden deze te gebruiken om wijzigingen aan de boiler aan te brengen.

1.3 IDENTIFICATIE ELEMENTEN

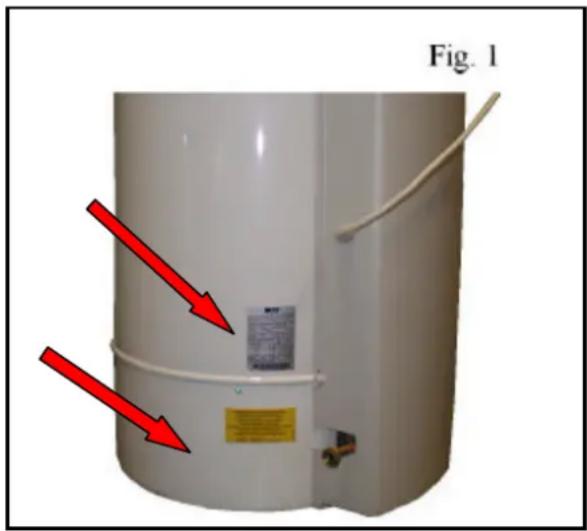

De identificatieplaatjes van de boiler die alle desbetreffende gegevens bevatten, bevinden zich op de rechter onderste zijkant. Zie fig. 1.

In het bijzonder op het plaatje met de kenmerken staan de waarden van de voeding van het elektriciteits- en gasnet, die op het ogenblik van de ijking of van de herinstallatie geverifieerd moeten worden: het is verboden de boiler te voeden met waarden die niet op de typeplaat staan.

Fig. 1

2. NORMEN TEGEN ONGEVALLEN

Bij de installatie moeten de lokale normen in acht worden genomen m.b.t.:

Brandweer
♦ Elektriciteitsbedrijf
♦ Gasbedrijf
♦ Dienst voor Hygiène enGezondheid

Het gebruik van de boiler is voorbehouden aan de gebruiker die de inhoud van deze handleiding gelezen en geassimileerd moet hebben.

Voordat men de boiler in bedrijf stelt, moet men de integriteit en de perfecte werking van de veiligheidsinrichtingen van de installatie en van het toestel controleren; daarom is het verboden de boiler te gebruiken wanneer de veiligheidsinrichtingen defect of buiten dienst zijn.

De boiler niet onderwerpen aan grotere prestaties dan hetgeen voorgeschreven is voor een normaal huishoudelijk gebruik.

Geen enkele operatie van schoonmaak of onderhoud ren zonder dat men de boiler heeft uitgeschakeld en de sche voeding onderbroken heeft.

Het is strikt verboden de boiler te laten werken met gedemonteerde beschermingen van de elektrische gedeelten of met uitgesloten veiligheidsinrichtingen.

Het is strikt verboden de veiligheidsinrichtingen te verwijderen of te forceren.

De operaties van regeling met "beperkte veiligheid" of gedeeltelijk "uitgesloten veiligheid", moeten uitgevoerd worden door gekwalificeerd en autoriseerd personeel. Nadat men deze operaties heeft uitgevoerd, moet men zo vlug mogelijk de staat van de boiler herstellen met alle beschermingen actief.

Het nauwkeurig in acht nemen van de periodieke onderhoudsoperaties aangegeven in deze handleiding, is noodzakelijk zowel om veilig te kunnen werken, als om de boiler perfect efficiënt te houden.

In geval van defect en/of slechte werking, het toestel uitschakelen, het kraantje van het gas afsluiten en niet proberen het toestel te repareren maar zich hiervoor wenden tot gekwalificeerd personeel.

Eventuele reparaties mogen alleen uitgevoerd worden door gekwalificeerde technici waarbij uitsluitend gebruik moet gemaakt worden van de originele reserve onderdelen. Het niet in acht nemen van hetgeen hier gesteld wordt kan de veiligheid van het toestel compromitteren en alle verantwoordelijkheid van de fabrikant voor rechtstreekse of onrechtstreekse schade doen vervallen.

In geval van ingrepen of onderhoudsoperaties op de structuren geplaatst in de nabijheid van de leidingen of van de afvoerinrichtingen van de rook en accessoires, het toestel uitschakelen en wanneer de werken voltooid zijn de efficiëntie van de leidingen of van de inrichtingen laten controleren door gekwalificeerd technisch personeel.

Voor de schoonmaak van de buitenste gedeelten het toestel uitschakelen en de elektrische voeding onderbreken. De schoonmaak uitvoeren met een vochtige doek doordrongen met zeepwater. Geen agressieve wasproducten, insecticiden of toxische producten gebruiken.

Het is belangrijk te herinneren dat een voorzichtige gebruiker die de regels toepast van de "goede techniek" de beste veiligheid is tegen alle ongevallen.

Om de efficiëntie en de correcte werking van het toestel te garanderen is het verplicht het jaarlijks onderhoud en de analyse van de verbranding te laten uitvoeren binnen de tijden voorzien door de wetten in voege op het territorium. Het technisch personeel moet gekwalificeerd zijn en moet zorgen voor het invullen van het boekje, zoals voorzien door de wet.

2.1. NOODGEVALLEN

In geval van brand moeten blusapparaten met poeder gebruikt worden.

Geen rechtstreekse waterstralen richten tegen de boiler: dit zou kortsluitingen kunnen veroorzaken.

2.2. VEILIGHEIDSNORMEN VOOR DE INSTALLATIE

Ref.	NORM	RISICO
1	Het toestel installeren op een solide vloer die niet onderhevig is aan trillingen, die goed vast zit en vlak is .	Lawaai tijdens de werking.	[0KWS]
2	De elektrische verbindingen uitvoeren met geleiders met een aangepaste doorsnede.	Brand wegens oververhitting van de kabels.
3	De verbindingsbuizen en- kabels zodanig beschermen dat de beschadiging ervan voorkomen wordt.	Blikseminslag wegens contact met geleiders onder spanning.
		Ontploffingen, brand of intoxicatie wegens gaslekken uit de beschadigde buizen.
		Overstromingen wegens waterlekken uit de beschadigde buizen.
4	Verifiëren of het milieu van installatie en de inrichtingen waarop het toestel moet aangesloten worden conform zijn de normen in voege.	Blikseminslag wegens contact met geleiders onder spanning.
		Ontploffingen, brand of intoxicatie wegens gebrekkige ventilatie afvoer rook.
5	Verifiëren of het milieu van installatie en de inrichtingen waarop het toestel moet aangesloten worden conform zijn de normen in vooge.	Beschadiging van het toestel wegens onjuiste bedrijfsomstandigheden.	[KASK]
6	Werktuigen en/of manuele en/of elektrische uitrustingen gebruiken die aangepast zijn aan het gebruik, zich in een goede staat bevinden en correct gebruikt worden.	Beschadiging van het toestel of van de omringende voorwerpen.
		Persoonlijk letsel wegens wegschieten van splinters, inademing van stof, stoten, kneuzingen, schuringen.
7	Controleren of de draagbare ladders en/of de kasteelladders op stabiele wijze gesteund zijn, of ze voor het gebruik geschikt zijn en of de treden integer en niet glibberig zijn, of ze niet verplaatst worden wanneer er icmand op staat, en of er iemand toezicht uitoefent.	Persoonlijk letsel wegens val uit de hoogte en/of schaarwerking in geval van dubbele ladders.
8	Controleren of voor de werken van installatie en onderhoud in quota (gewoonlijk met een nivcauverschil van meer dan twee meter) kleine beweeglijke stellage gebruikt worden conform de normen en of de onderstaande ruimte vrij is tijdens de eventuele val van werktuigen of dingen..
9	Controleren of bij de installatie en het onderhoud de werkplaats over de adequate hygiënische condities beschikt voor wat betreft de verlichting, de verluchting en de soliditeit.	Persoonlijk letsel wegens stoten, belemmeringen, enz.
10	Het toestel bewegen met de desbetreffende beschermingen en met de nodige voorzichtigheid.	Beschadiging van het toestel.
11	Tijdens de operaties van installatie en onderhoud moet men de gepaste individuele beschermende klcdij en utrustingen dragen.	Persoonlijk letsel.
12	Alle functies van veiligheid en controle herstellen die betrokken zijn bij een ingreep op het toestel en de werking ervan verifiëren vóór de in bedrijfstelling.	Ontploffingen, branden of intoxicatie wegens gaslekken of een niet correcte afvoer van de rook.
		Beschadiging of blokkering van het toestel wegens werking buiten controle.	[4ABT]
13	Geen enkele operatie uitvoeren zonder een voorafgaande controle van afwezigheid van gaslekken middels een speciaal daartoe bestemde detector.	Ontploffingen, branden, intoxicatie, persoonlijk letsel.
14	Verifiëren of de doorgangen voor de afvoer van de rook en de ventilatie niet verstopt zijn.
15	Verifiëren of de afvocrleidingen van de rook geen lekken vertonen.
16	De componenten die warm water zouden kunnen bevatten leegmaken en hierbij eventuele afvoeren activeren voordat men de componenten zelf manipuleert.	Persoonlijk letsel.
17	Indien men scheikundige producten wenst te gebruiken om de ketel te ontkalken, moet men zich houden aan hetgeen gespecificeerd wordt in de veiligheidsfiche van het gebruikt product ; bovendien de ruimte verluchten en hierbij de geschikte beschermende klcdij dragen en mengsels met verschillende producten vermijden, tevens het toestel en de omringende voorwerpen beschermen.	Beschadiging van het toestel en van de omringende voorwerpen.
18	Controleren of de sproeier van de brander geschikt is voor het voedingsgas.	Beschadiging van het toestel wegens een niet correcte verbranding.
19	De gebruikte openingen hermetisch terug sluiten voor het aflezen van de druk van het gas of voor regelingen van het gas (vb. contacten van druk).	Ontploffingen, branden of intoxicatie wegens uitstroming van gas uit open gelaten openingen.
20	De operaties aan de binnenkant van het toestel moeten met de grootste voorzichtigheid worden uitgevoerd teneinde bruuske contacten met de scherpe gedeelten te voorkomen.	Persoonlijk letsel wegens snijden, kneuzingen, schuringen.
21	Geen enkele operatie uitvoeren zonder een voorafgaande controle van afwezigheid van vrije vlammen of ontstekingsbronnen.	Ontploffingen of branden wegens gaslekken uit beschadigde/losgekoppelde buizen of wegens defecte/losgekoppelde componenten.
22	Ingeval men een reuk van verbrande elementen gewaar wordt of indien men rook uit het toestel ziet komen, of een sterke gasreuk gewaar wordt, de elektrische voeding wegnemen, het gaskraantje sluiten, de vensters openen en de technicus waarschuwen..	Persoonlijk letsel wegens verbranding, inademing van rook, intoxicatie.

Het toestel bestaat uit:

• Een reservoir dat aan de binnenkant beschermd is door een laag verglaasde glazuur,
• Een systeem met elektronische bescherming met anoden dat, middels een elektrode in tungsteen ondergedompeld in het water van het reservoir en verbonden met een gebrevetteerd elektronisch circuit, het beschermt tegen corrosie voor een bijna onbepaalde tijdsduur,
• Een buitenbekleding in poedergelakt plaatijzer,
• Een isolatie in schuimpolyurethaan met een hoge densiteit (zonder CFC) die de thermische lekken wegens dispersie in het milieu beperkt,
• Een veiligheidsinrichting (drukmeter) tegen eventuele verstoppingen van de leidingen van aanzuiging/afvoer,
  • Een ventilator van aanzuiging,
  • Een elektronisch controle vlam,

• Een elektronische fiche die, naast de functies van veiligheid en werking, (aan- en uitschakeling) in de parameters voorzien door de nationale en

• Europese normen verschillende functies uitvoert die uiterst nuttig zijn voor de gebruiker,

• Een gasklep met elektrische werking die de toestroming van gas onderbreekt volgens de controleprocedures van de elektronische fiche (vorig punt).
• Een cirkelvormige brander in roestvrij staal, geschikt voor alle types van gas (natuur-aardgas en vloeibaar) bestudeerd om een hoge efficiëntie en een geruisloosheid van de werking te garanderen, hetgeen het resultaat is van lange testactiviteiten.
• Een beschermingssysteem dat alle "vitale" elementen bij de werking dekt en ze beschermt tegen mogelijke beschadigingen veroorzaakt door externe ingrepen.

TECHNISCHE GEGEVENS
ModelFysische karakteristieken		Meeteenheid	OPTIMA12 V	OPTIMA16 V	OPTIMA20 V
Capaciteit		I	110	150	185
Max. waterdruk	FR	bar	7,0
	BE		6,0
Nominaal therm. vermogen		kW 13,0
Nuttig vermogen		kW	11,1	11,3	11,7
Tijd van verwarming		t 45°C min.	33 44	53
Warmteverspreiding		x 60°C min.	150 1	70 190
Vermogen warm water		x 45°C l/h	318 3	24 335
		x 60°C l/h	212 2	16 223
Druk van aansluiting van het gas		x G20 mbar	20
		x G25 mbar	25
		x G30 mbar	30
		x G31 mbar	37
Gasverbruik		x G20 m^3/h	1,37
		x G25 m^3/h	1,46
		x G30 g/h	1020
		x G31 g/h	1010
Geabsorbeerd elektrisch vermogen		W 44
Elektrische spanning/frequentie		V / Hz 240 / 50

4. INSTRUCTIES VOOR DE INSTALLATIE

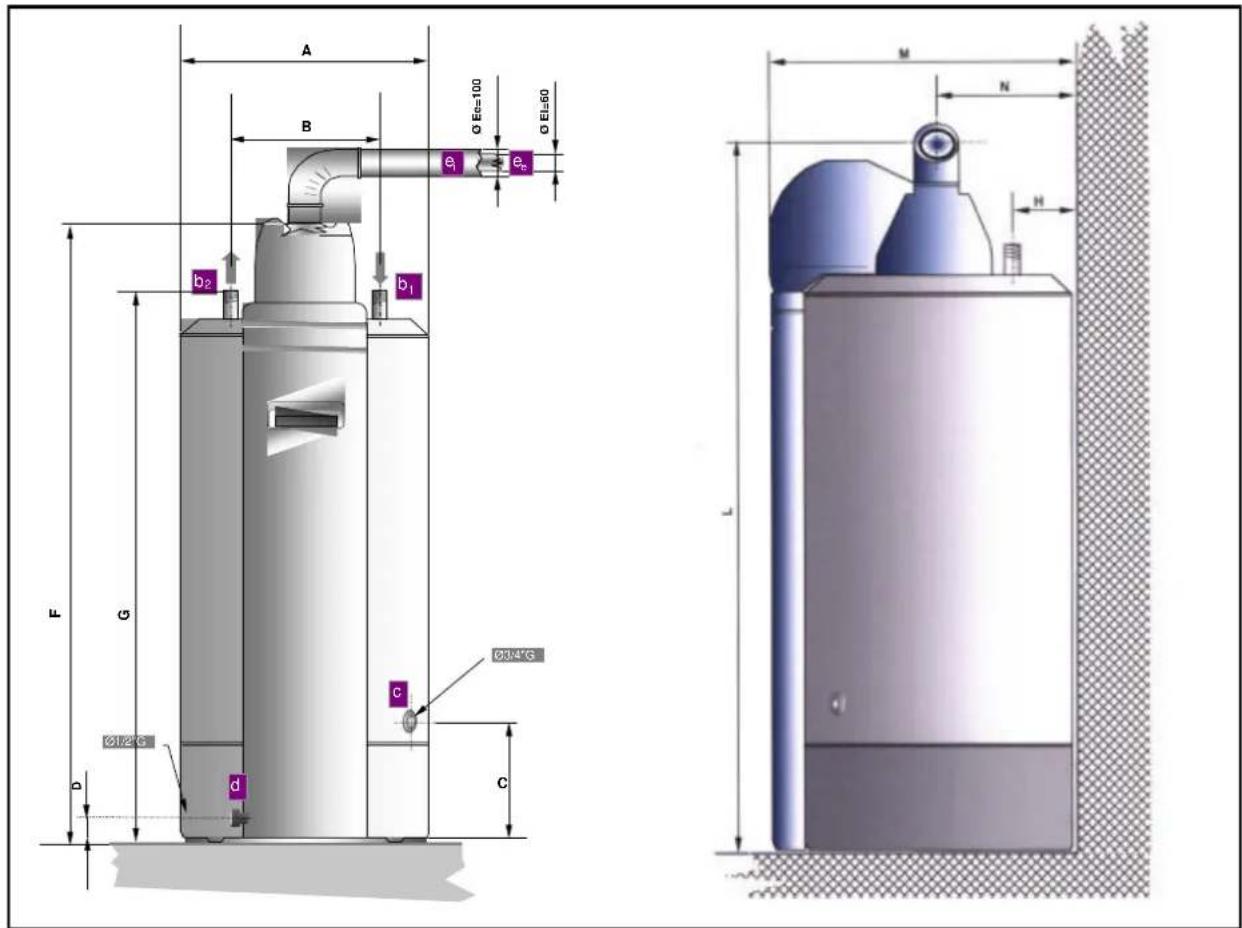

AFMETINGEN VAN PLAATSINNAME - AANSLUITINGEN

	Capaciteit
	110 150 185
A - mm	495
B mm	230
C mm	310
D mm	122
E_e / E_i - mm	100/60
F mm	1270 1520 1770
G mm	1115 1365 1615
H mm	175 min
L mm	1375 1625 1875
M mm	575min.
N mm	250 min.
b_1	ingang water
b_2	uitgang water
c	afvoer/circulatie
d	voeding gas
e_1 - e_2	rookafvoer

4.1. NORMEN VAN TOEPASSING VOOR DE INSTALLATIE

De veiligheidsnormen voor de installatie in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 1-4-5)

Het toestel moet geïnstalleerd worden conform de nationale normen m.b.t. de verbinding van de gas- en sanitaire warm water toestellen, en de lokale beschikkingen in voege.

4.2. PLAATSING

Het toestel tegen een gekozen wand plaatsen zodat de buizen van ingang/uitgang parallel met de wand zijn.

Voor de keuze van de stand van de terminal op de buitenwand zich houden aan de normen in voege.

Indien men een boiler moet installeren in een hoek tussen twee wanden, moet men tussen de wand en het toestel een voldoende afstand behouden voor de installatie en de demontage van de componenten.

4.3. HYDRAULISCHE AANSLUITING

De veiligheidsnormen voor de installatie in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 3-16)

De aansluiting op het net van de watervoorziening moet uitgevoerd worden met een buis van 3/4" G.

De toevoer van het koud water bevindt zich rechts, terwijl de uitvoer van het warm water zich links bevindt wanneer men naar het toestel kijkt.

Controleren of de druk van de installatie van de watervoorziening de 8 bar niet overschrijdt. In geval van een hogere druk, is het gebruik verplicht van een drukreductor van goede kwaliteit.

Het toestel moet uitgerust zijn met een gehomologeerde hydraulische veiligheidsinrichting met een klep geijkt op 8 bar, een smoorklep, en een rationele inrichting voor het leegmaken die gemontcerd moet worden op de toevoerbuizen van het koud water. De ijking van de klep, beperkt tot 8 bar, mag op geen enkele wijze geforceerd worden, op straffe van annulering van de garantie die de boiler vergezelt.

Tijdens de fase van verwarming moet de hydraulische klep noodzakelijkerwijze druppelen. Deze druppel is normaal en moet ophouden wanneer het toestel de ingestelde temperatuur bereikt heeft. Men moet zorgen voor een trechter verbonden met de afvoer zoals hierna geillustreerd wordt (fig. 3).

Op het ogenblik van de installatie moet men deze eventualiteit voorzien en een afvoerkraantje verbinden met de aansluiting R (fig. 4).

Om de boiler leeg te maken moet men:

• het kraantje stroomopwaarts het toestel sluiten
• de interceptiekraantjes stroomafwaarts de boiler openen
• het afvoerkraantje openen dat eerder met de aansluiting R verbonden werd.

N.B. Het volledig leegmaken wordt uitgevoerd middels een sifon. Hierbij moet men een slang verbinden met de afvoeraansluiting zoals aangetoond wordt op de fig. 4.

Terwijl men het water gedurende een bepaalde tijd doet lopen, controleren of er zich in de toevoerbuizen geen vreemde lichamen bevinden zoals metalen splinters, zand,

hennep, enz. Indien deze lichamen in de hydraulische veiligheidsklep-smoorklep zouden komen, kan dit de goede werking ervan compromitteren en, in sommige gevallen, de breuk van de klep zelf veroorzaken.

Indien het toestel buiten werking blijft in niet verwarmde lokalen, met temperaturen onder nul, is het strikt noodzakelijk over te gaan tot het leegmaken van de boiler. (fig. 4).

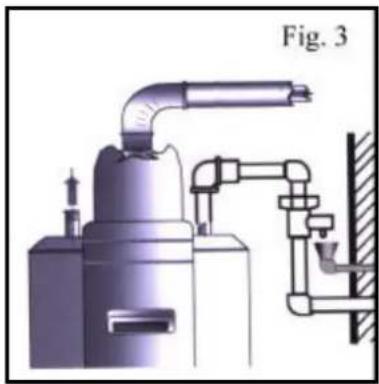

BELANGRIJK!!

In het geval het apparaat wordt geïnstalleerd in een vertrek boven uw woning (vliering, zolder, verlaagd plafond, etc.), dient u de buizen te isoleren en een waterreservoir te plaatsen met een afvoer voor het water. Bij aansluiting op de riolering moet dit in ieder geval gebeuren.

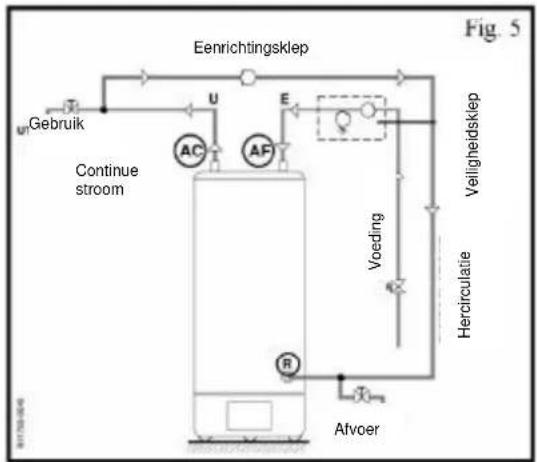

Indien de gebruiksinstallatie ook het circuit bevat voor de herecirculatie van het sanitair water, kan men dezelfde aansluiting R gebruiken die gebruikt werd voor de afvoer. Het circuit hiernaast schematiseert de in dit geval uit te voeren aansluiting (fig. 5).

4.5 GASAANSLUITING

De veiligheidsnormen voor de installatie in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 3-12-13)

a) De aansluiting van de gasbuis op de klep moet uitgevoerd worden met een buis met 1/2"G.

b) Men adviseert de invoer van een kraantje van blokkering vóór de gasunit.

Opmerking: voor de installatie zich houden aan de reglementering in voege.

4.6 ELEKTRISCHE AANSLUITING

De veiligheidsnormen voor de installatie in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 2-3-4)

Voor een grotere veiligheid door gekwalificeerd personeel een zorgvuldige controle van de elektrische installatie doen uitvoeren, gezien de fabrikant niet verantwoordelijk is voor eventuele schade te wijten aan het ontbreken van de verbinding met een efficiënte aardeaansluiting van de installatie of aan anomalieën van de voorziening.

Laten verifiëren of de installatie aangepast is aan het maximum door de boiler geabsorbeerd vermogen aangeduid op de typeplaat en controleren of de doorsnede van de kabels geschikt is voor het geabsorbeerd vermogen. (men adviseert een kabel H03 VV-F 3x1).

De verbindingen met het elektrisch net moeten uitgevoerd worden met een vaste aansluiting (nict met een mobiele stekker) en moeten uitgerust zijn met een bipolaire schakelaar met een afstand van opening van de contacten van minstens 3 mm.

De boiler werkt met wisselstroom zoals aangeduid wordt in de tabel van de Technische gegevens (ref. paragraaf 3) waarin ook de maximum absorptie wordt aangegeven.

Voor de verbinding van de voedingskabel, het frontaal paneel demonteren en vervolgens de beschermende kap voor de elektrische gedeelten demonteren.

De voedingskabel door de kabelpers doen gaan en de geleiders verbinden met het klembord volgens hetgeen in de seriegrafie wordt aangegeven.

De kabelpers vastdraaien en de beschermende kap en het frontaal paneel terug monteren.

BELANGRIJK !!

In geval van vervanging van de elektrische voedingskabel uitsluitend kabels met dezelfde kenmerken gebruiken.

De verbindingen van het klembord dat zich bevindt aan de binnenkant van de beschermend paneel op de volgende wijze uitvoeren:

• Geel/groene kabel naar de klem aangeduid door het symbool van aarde.
• Blauwe kabel naar de klem aangeduid met de letter "N".
• Bruine kabel naar de klem aangeduid met de letter "L".

5. MONTAGE AANZUIGSYSTEEM LUCHT EN EVACUATIE ROOK

De veiligheidsnormen voor de installatie in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 12-14)

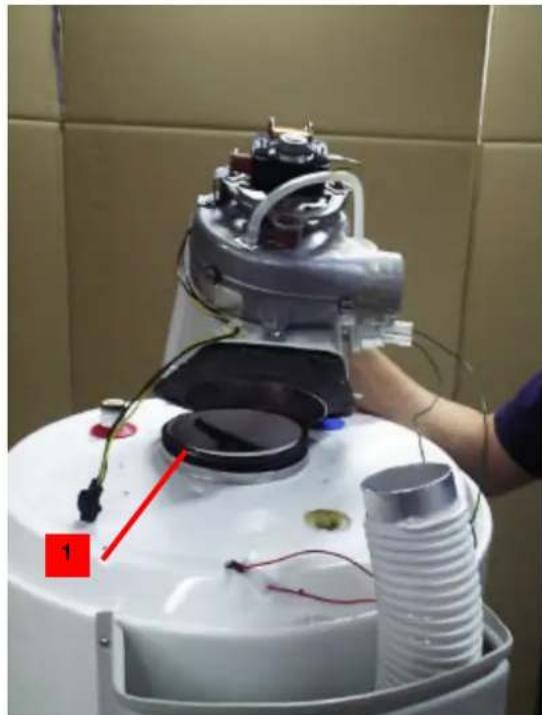

5.1 BESCHRIJVING COMPONENTEN

De KIT voor de montage van het aanzuigsysteem van de lucht en de evacuatie van de rook bestaat uit:

• pakking buis rook - 1
  • reductie schoorsteen + venturi - 2
• kap support ventilator- 3
  • ventilatorunit - 4
  • kromming 56° ∅ 60 mm - 5
• beugel vasthechting drukmeter-6
• drukmeter - 7
  • buis in silicone ∅ 8 mm - 8
  • bekabeling ventilator - 9
  • bekabeling drukmeter - 10
  • verpakking schroeven vasthechting kap- 11
  • schroef vasthechting ventilatorunit-12
  • schroef vasthechting drukmeter- 13
• beschermingskap - 14

De veiligheidsnormen voor de installatie in

acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 4-5)

De installatie en de eerste start van het toestel moeten uitgevoerd worden door gekwalificeerd personeel conform de volgende referentienormen in voege.

Bij de installatie moeten de normen van de Brandweer, het Plaatselijk Gasbedrijf en de Gemeentedienst van Hygiène in acht genomen worden.

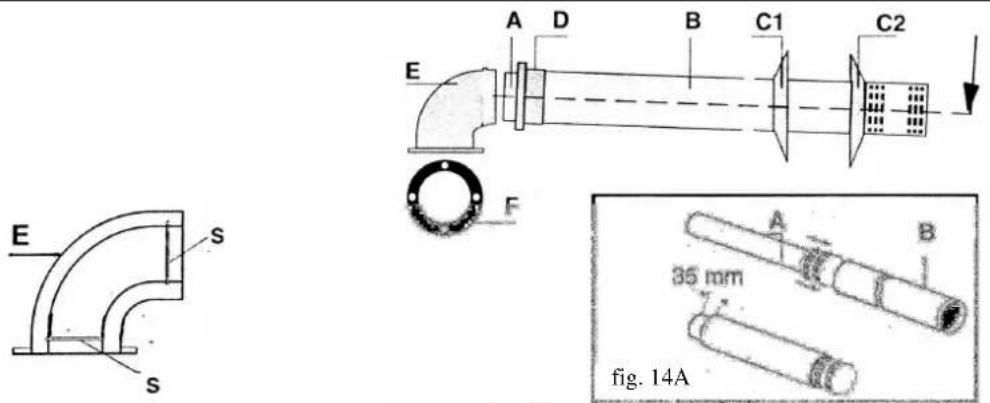

7.2 INSTALLATIE MET AFVOER NAAR COAXIALE BUIZEN AAN DE WAND (TYPE C13).

Fig. 13

A D B C1 C2 E F E S S 35 mm fig. 14A

fig. 14

Dit systeem heeft geen rookpijp nodig omdat de afvoer en het terugnemen van de lucht voor de verbranding rechtstreeks aan de wand geïnstalleerd worden, daar waar dit toegestaan is: De kit (fig. 14) bestaat uit:

A. Uitlaatbuis in aluminium i ∅ 60 volledig met terminal L = 1000 mm (afvoer)
B. Aluminium buis ∅ 100 L = 860 mm (luchttoevoer)
C1 -C2. Rubberen kraag (n° 2)
D. Rubberen mof voor aansluiting buis en kromming
E. Kromming op 90° in aluminium
F. Pakking van dichting
R. Rookreductie 90/60
S. Pakking O-Ring (n° 2)
U. Pakking rook uitlaat

De uitlaat staat gewoonlijk in het achterste gedeelte maar kan ook lateraal geplaatst zijn met hoeken van 90°. Voor de montage als volgt tewerk gaan:

- De kleefpakking F plaatsen op het bovenste gedeelte van de kap.

- Op de muur een opening ∅ 105 mm maken die zodanig geplaatst is dat de buizen lichtjes naar beneden hellen (fig. 14).

Indien de uitlaat- en de aanzuigbuis ingekort mocten worden, de twee buizen op de gewenste maat doorsnijden en hierbij het buitensteken van 35 mm van de buis ∅ 60 ongewijzigd behouden (fig. 14A). De buis afvoer rook A invoeren in de buis B tot de blokkering geplaatst op het uiteinde bereikt is (fig. 14A).

• In de kromming E de twee pakkingen S invoeren

• De interne kraag C1 in de buis ∅ 100 invoeren (fig. 14).
  • De rubberen mof D op de buis B plaatsen (fig. 14).
• De coaxiale buis uitgerust met een terminal invoeren in de op de muur gemaakte opening (fig. 14).
• De externe kraag C2 in de buis ∅ 100 invoeren (fig. 14).
• De uiteinden van de buizen samenbrengen met de kromming E zodanig geplaatst dat de buis voor het uitstoten van de verbrande gassen A in de kromming rook ingevoerd is en de aanzuigbuis lucht B zich op een afstand van circa 5 mm bevindt.
• De rubberen mof D zodanig plaatsen tot deze de ruimte tussen de kromming E en de buis ∅ 100 mm dekt (fig. 14).
• De kromming E monteren op de luchtkap 3 (fig. 7) middels de 4 schroeven in dotatie.
• Met cementmortel of dergelijke de ruimte afdichten tussen de buis B en de muur (fig. 14).

Bij dit type van installatie moet de minimum lengte van de buizen 0,35 meters zijn.

De maximum lengte mag de 5 meters niet overschrijden, en is geldig zowel voor de plaatsing van de buizen in verticale als in horizontale richting.

Belangrijk:

Elke kromming doct de maximum lengte met 1 meter verminderen.

Voorbeeld: met twee krommingen moet de maximum lengte 3 meters zijn.

7.3 INSTALLATIE VOOR AANZUIGING EN AFVOER MET ONTDUBBELD SYSTEEM MET BUIZEN (TYPE C13-C33-C43-C63). Fig. 13

Dit systeem voorziet het gebruik van een rookpijp in het bijzonder daar waar, omwille van lokale reglementeringen, de afvoer van de rook aan de wand verboden is.

De KIT bestaat uit:

A. Lichaam ontdubbeling

C. Buis ∅ 80 L=1000 mm (aanzuiging/afvoer)

D. Pakking met lippen

E. Terminal ∅ 80 (aanzuiging)

F. Kromming ∅ 80 M/F

G. Terminal ∅ 80 (afvoer)

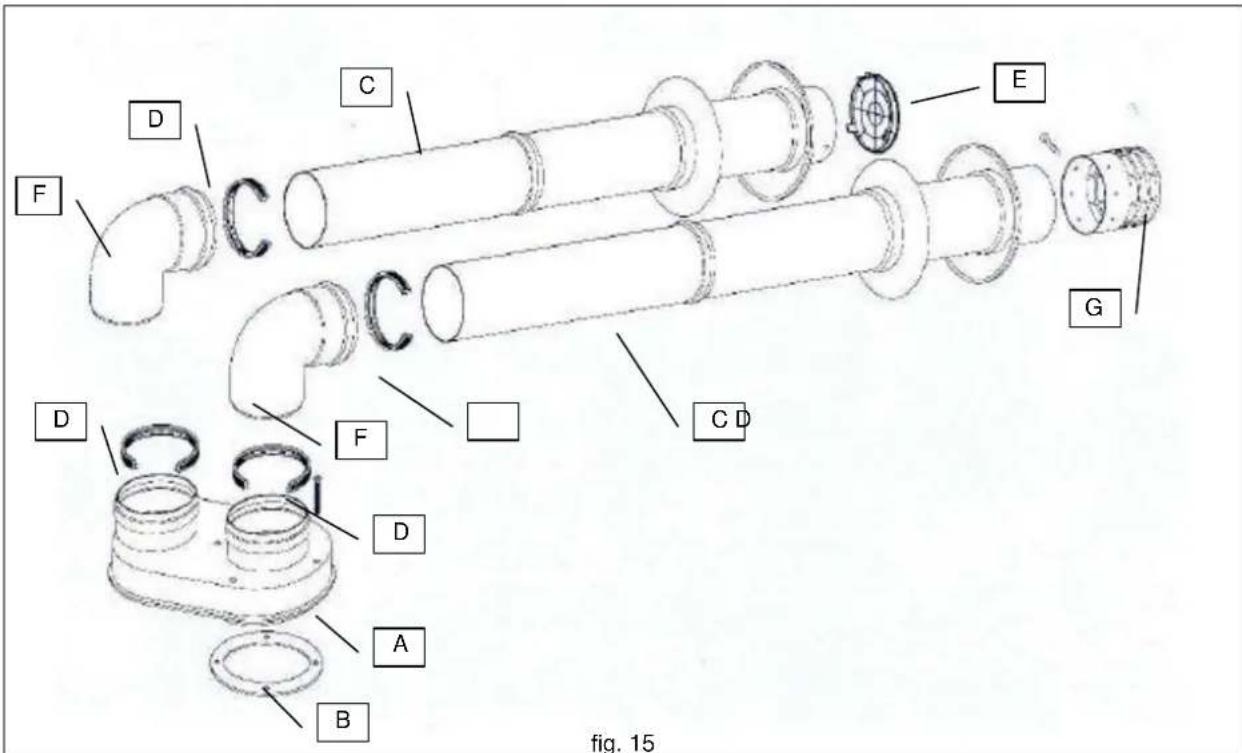

E C D F G D C D D F D A B fig. 15

Daar waar dit nodig blijkt te zijn, zijn op aanvraag verpakkingen met verlengsnoeren en bijkomende krommingen beschikbaar. De maximum bereikbare lengte zonder krommingen bedraagt 20 meters (voor elke buis). Elke kromming doet de maximum lengte met 1 meter verminderen.

7.4 INSTALLATIE MET AFVOER MET COAXIALE BUIZEN NAAR DAK (TYPE C33). Fig. 13

Voor dit type van installatie is de maximum toegestane hoogte, de terminal van de uitlaat inbegrepen 5 meters.

7.5 INSTALLATIE MET AFVOER MET COAXIALE BUIZEN IN ROOKPIJP (TYPE C43). Fig. 13

Bij dit type van installatie gebeurt de aanzuiging door een luchttoevoer vanop het dak en de afvoer doorheen de rookpijp.

7.6 INSTALLATIE MET AFVOER NAAR COAXIALE BUIZEN (TYPE C63). Fig. 13

Bij dit type van installatie kan het toestel aangesloten worden op de bestaande uitlaten, op voorwaarde dat deze gehomologeerd zijn.

8. INSTRUCTIES VOOR HET AAN- EN UITSCHAKELEN

De veiligheidsnormen voor de installatie in acht nemen die voorgeschreven worden in de paragraaf 2.2 (Ref. 5-13)

De operaties van aan- en uitschakeling worden uitgevoerd middels bedieningssequensen voorzien in de elektronische fiche waarmee de boiler uitgerust is. Eerst en vooral moet men controleren of de boiler:

• correct aangesloten is op het hydraulisch net (van voeding, van gebruik en van afvoer), en hierbij het in acht nemen van de "TECHNISCHE GEGEVENS" van paragraaf 3 verifiëren,
  ■ volledig met water is gevuld,
• aangesloten is op het elektrisch voedingsnet van 240 V,
• verbonden is met het evacuatiesysteem van de rook zoals voorzien in de paragrafen 4.5 en 5,
• de verluchting geverifieerd werd van de lokalen waarin het toestel geïnstalleerd is, conform de voorschriften van de normen in voege.

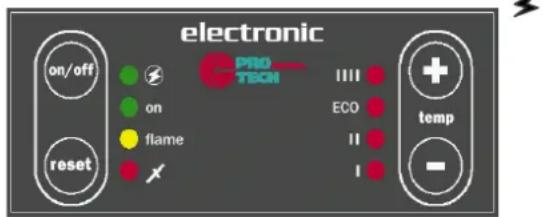

8.1 AANSCHAKELING

Op het ogenblik dat het toestel onder spanning wordt gezet, zal het groen licht aangaan geplaatst ter hoogte van het teken

Vervolgens de drukknop "on/off" indrukken, in dit geval zal gaan branden

• het GROEN licht ter hoogte van het opsschrift "on",
• het rood licht naast het symbool "ECO" dat overeenstemt met de temperatuur van "besparing" gelijk aan 60°C).

OPMERKING Om de vooringestelde temperatuur te veranderen, kan men ingrijpen op de drukknop “ + ” ofwel op “ - “

In het bijzonder voor wat betreft de temperaturen:

◆ "I" betekent circa 40°C,
♦ "II" betekent circa 50°C,
◆ “ECO” betekent circa 60°C
◆ "III" betekent circa 70°C

Het toestel is aangeschakeld en voert in automatisch (zonder aanschakeling van de brander) een voorafgaande evaluatie van de elektronische functies uit. De operatie die normaal circa 15÷20 seconden duurt, gaat, indien de condities geschikt zijn, vooraf aan de fase van aanschakeling

• van de brander, die de start geeft aan de operatie van verwarming,
  ◆ van het "geel" licht ter hoogte van het opschrift "flame"

De operatie van verwarming gaat verder tot de gewenste temperatuur bereikt is. In dit geval heeft men de onderbreking van de gasstroom, benadrukt op het bedieningspaneel door het uitgaan van het licht naast het "geel" opschrift "flame".

8.2 UITSCHAKELING

Deze operatie kan gebeuren in elke staat van het toestel, zowel tijdens de fase van verwarming als tijdens de situatie van "stand-by". Men kan ingrijpen door te drukken op de toets "on-off", hetgeen benadrukt zal worden door het tegelijkertijd uitgaan van de lichten

◆ "rood" met verwijzing naar de temperatuur,
◆ "geel" voor de aanwijzing van "flame",
♦ "groen" naast het opschrift "on".

Alleen de verlichte aanwijzing ter hoogte van het teken, dat erop wijst dat het toestel "onder spanning" staat" zal blijven branden

8.3 SPECIALE FUNCTIONS

De elektronische component van het toestel staat veelzijdige speciale functies toe die aanwezig zijn tijdens de werkfasen en die onderverdeeld kunnen worden in

◆ speciale functies van beveiliging,
◆ speciale functies van werking.

8.3.1 Speciale functies van beveiliging

Dit zijn altijd actieve functies wanneer het toestel aangesloten is op het elektrisch net en die betrekking hebben op alle controles die tot doel hebben aan het toestel beschermingen van actieve beveiliging te bieden, namelijk:

a. "Onderbreking van de temperatuursonde (NTC)". Indien de elektronische sonde van detectie temperatuur binnen in het reservoir onderbroken wordt, detecteert de controlemodule (complementaire fiche) de anomalie en blokkeert het toestel Dit feit wordt gesignaleerd door het aangaan van het rood licht in de nabijheid van het teken "X". Het terug aanschakelen (zie punt 8.1) van de boiler mag alleen worden uitgevoerd nadat het element NTC waaruit de sonde van aanschakeling bestaat hersteld is.

b. "Boven-temperatuur". Indien wegens abnormale oorzaken de temperatuur van het water bevat in de boiler de +99°C overschrijdt, grijpt er een veiligheidsthermostaat in die, door het elektrisch circuit van de gasklep te onderbreken, het toestel blokkeert en de situatie signaleert met het aangaan van het rood licht in de nabijheid van het teken "X". Voordat men de boiler terug aanschakelt (hierbij tewerk gaan zoals aangegeven wordt in punt 8.1) MOETEN de oorzaken van de kritieke toestand die de blokkering veroorzaakt hebben geëlimineerd zijn.

8.3.2 Speciale functies van werking

Deze zijn actief wanneer het toestel aangesloten is op het elektrisch net (nl. 240 V) en verwijzen naar hulpfuncties voor de gebruiker, die zijn:

a) "Antivries". Indien de temperatuur van het water bevat in de boiler daalt onder de +5°C, gaat gedurende korte tijd de brander aan die, met de verwarming, de vorming van ijs en de bijhorende schade aan het reservoir voorkomt.
b) "Anodisch corrosiebeschermingssysteem". De elektronische fiche genereert een anodische micro-stroom binnen in het reservoir die de bescherming verzekert tegen de corrosie van het reservoir zelf. Indien deze situatie niet actief is, wordt het toestel geblokkeerd, en dit wordt gesignaleerd in de modaliteit "diagnostiek" met het aangaan van het rood licht in de nabijheid van het teken "I".
c) "Anti-start droog". De elektrode in tungsteen (ook gebruikt voor de anodische functie), geplaatst in het hoogste gedeelte van het reservoir, detecteert de eventuele onvolledige vulling van het reservoir en blokkeert hierbij het toestel.. De situatie wordt gesignaleerd in de modaliteit "diagnostiek", met het aangaan van het rood licht in de nabijheid van het teken "I".
d) "Anti-legionella". Garandeert de maximum veiligheid voor de gezondheid van de gebruikers en voorkomt hierbij de eventuele vorming van de bacteriën van de "legionella" binnen in de boiler. Deze operatie treedt in werking 72 uren na de eerste start en vervolgens alle 15 dagen, waarbij de temperatuur van het water gedurende 4 uur behouden blijft op 70° C. De functie wordt benadrukt met het aangaan van het knipperend rood licht in de nabijheid van het teken "III".
e) "boiler". Wordt geactiveerd terwijl men de drukknop "ON-OFF" continu ingedrukt houdt gedurende vier seconden. Staat een enkele fase van manuele

verwarming van het water toe; bij het bereiken van de gewenste temperatuur, gaat het toestel uit en gaat niet automatisch over tot geen enkele aanschakeling. De functie wordt benadrukt met het knipperen van de groene LED in de nabijheid van het opschrift "ON".

f) "Programmering uur". Gebruik makend van de "KIT-KLOK" (aan te vragen als "optional") kan men, dagelijks en/of wekelijks, de aan- en uitschakeling van het toestel besturen. Meerdere en gedetailleerde instructies m.b.t. de installatie en de werkingen worden samen met de kit geleverd.

VOORBEHOUDEN AAN DE INSTALLATEUR

9. INSTRUCTIES VOOR DE AANPASSING AAN DE WERKING MET GAS VERSCHILLEND VAN HET GAS VAN DE IJKING.

BELANGRIJK

De aanpassing van het toestel om te functioneren met andere types gas dan waarvoor het toestel in de fabriek is geijkt is niet toegelaten volgens de Belgische wet, de vervanging van de originele spuitstukken door die voor een ander type gas is dus verboden.

9.1 VOORSCHRIFTEN

De toestellen van de categorie II _2E+3+ zijn normaal geijkt voor de werking met aardgas G20/G25 en kunnen aangepast worden aan de werking met vloeibaar gas G30 en G31.

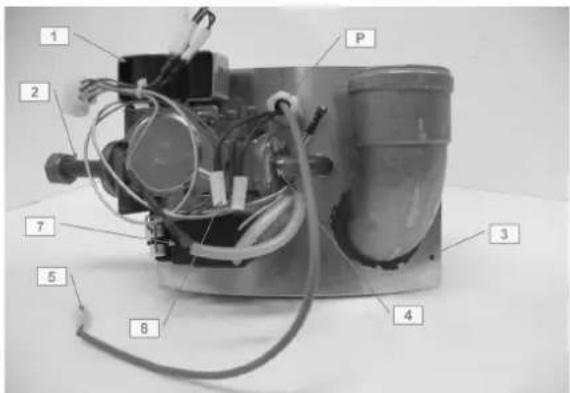

ACCESSOIRES GASUNIT

1 elektrische gasklep
2 aansluiting ingang gas, G1/2"
3 schroeven van vasthechting gasunit
4 aansluiting klep-brander
5 element NTC controle temperatuur
6 thermostaat van de veiligheid
7 elektronische aansteker
8 terminal elektrische verbinding
9 gasbrander
10 bougie van aansteking
11 sprocier
12 bougie van detectie vlam
13 veer blokkering sonde

De veiligheidsnormen voor de installatie in acht

nemen die voorgeschreven worden in de paragraaf 2.2 (Ref. 6-10-12-13-18-19)

Om de boiler aan te passen aan een gas verschillend van dat van de ijking moet men de sproeier van de brander vervangen, hetgeen mogelijk is wanneer men de gasunit demonteert.

OPGELET; de nieuwe sproeier moet aangevraagd worden als origineel accessoire van de fabrikant en mag, om geen enkele reden, andere oorsprongen hebben.

Voor de demontage van de gasunit moet men als volgt tewerk gaan:

o de frontale box openen en hierbij de desbetreffende schroeven wegnemen,
- de schroeven (3) voor de vasthechting van de gasunit aan het lichaam van de boiler losdraaien,
o de terminal (8) van elektrische verbinding naar de elektronische fiche loskoppelen,
- de gasunit wegnemen en uit het bijhorend omhulsel geplaatst aan de binnenkant van de support, de sondes van de temperatuur (5) en van de veiligheid (6) zorgvuldig wegtrekken, nadat men de veer blokkering sonde (13) uit de bijhorende behuizing heeft losgehaakt,
- de sprocier van de brander (11) losdraaien, en vervangen met die van het gas verschillend van dat van de ijking in de fabriek.
○ Alles terug monteren en hierbij de voor de demontage uitgevoerde operaties in de omgekeerde volgorde uitvoeren.

OPGELET:

√ Verifiëren of de nieuwe sproeier overeenstemt met de afmetingen aangegeven in de tabel A (NB diameter van de opening van de gasdoorvoer aangeduid in honderdsten van een millimeter).
√ De sondes volledig in het omhulsel invoeren.
√ Een correcte montage van de gasunit uitvoeren.
√ Een correcte herstelling van de elektrische verbindingen uitvoeren.
√ Verifiëren of alle klemmen/verbindingen correct zijn aangesloten op de bijhorende connectoren.
√ De, eventueel, nieuwe ijking en/of druk van de gasklep verifiëren (nota: die betreffende de G20 werd reeds in de fabriek uitgevoerd).

Tabel "A"

AFMETING VAN DE GATEN VAN DE SPROEIER GASBRANDER
TYPE VAN GAS\MODELLEN		OPTIMA 12 V	OPTIMA 16 V	OPTIMA20 V
UM		mm	mm	mm
AARDGAS	G20 / G25	2,50-3,40	2,50-3,40	2,50-3,40
VLOEIBAAR GAS	Butaan	1,85 1,85	1,85
	Propaan	1,85 1,85	1,85

OPMERKING: Op de sprociers staan de waarden van de diameters, aangeduid op de tabel, in honderdsten van een millimeter.

De veiligheidsnormen in acht nemen die beschreven staan in de paragraaf 2.2 (Ref. 6-18)

De druk van het voedingsgas, gemeten aan het drukcontact in ingang, wordt specifiek aangeduid op de klep middels een manometer, en moet waarden hebben die overeenstemmen met diegene aangeduid in de tabel B

Tabel "B"		Voedingsdruk van het gas
AARDGAS	20 mbar
VLOEIBAAR GAS	Butaan	28÷30 mbar
	Propaan	37 mbar

Voor alle typen van GAS, NATUURLIJK EN VLOEIBAAR, wordt de inrichting van "trage aanschakeling" aanwezig op de gasklep in de fabriek geregeld:

In geval van een aanpassing voor werking met een verschillend gas dan dat van de ijking, moet de inrichting, voor de verschillende typen van gas, geplaatst worden zoals geillustreerd wordt in de hierboven aangegeven figuren.

Belangrijk: De fabrikant kan niet aansprakelijk gesteld worden voor producten die een transformatieproces m.b.t. het gebruikt gas ondergaan hebben.

10. BEWEGINGSSYSTEEM - TRANSPORT - VERPAKKING

De veiligheidsnormen voor de installatie in

acht nemen die voorgeschreven worden in de paragraaf 2.2 (Ref. 10)

Deze operatie moet uitgevoerd worden door professioneel voorbereid personeel.

Controleren of het hijsmiddel en de kabels van verankering aangepast zijn aan de op te hijsen massa die ter titel van indicatie in de tabel hiernaast wordt aangegeven.

De veiligheidsnormen voor de veiligheid in acht nemen die voorgeschreven worden in de paragraaf 2.2 (Ref. 10)

Het toestel wordt verpakt met karton en schuimpolystyrol (zie fig. 16), om de verpakking weg te nemen moet men de steunpunten en vervolgens het bovenste gedeelte van de polystyrol wegnemen; vervolgens het beschermend karton verwijderen en het toestel lichtjes ophijsen om het onderste gedeelte van de polystyrol weg te nemen (zie fig. 17).

De verpakking moet geloosd worden volgens de wetten van het land van gebruik van het toestel.

SCALDACOUA GAS ACCUMULIO CHAUFFE EALI GAZ ACCUMULATION GAS STORAGE WATERHEATER GAS HEISSWASSERSPEICHER Caprollo Caprollo® 201 1:58.2 Qualité Caprollo® JaMali

fig. 16 fig. 17

11. AFBRAAK EN LOZING

Het toestel bevat geen bestanddelen of componenten die schadelijk zijn voor de gezondheid van de mens of voor het milieu, gezien het gebouwd is met materialen die volledig gerecycleerd of normaal geloosd kunnen worden.

12. RAADGEVINGEN VOOR HET GEBRUIK EN HET ONDERHOUD

De veiligheidsnormen voor de installatie in

acht nemen die voorgeschreven worden in de paragraaf 2.2 (Ref. 16-17-18-19-20-21-22)

12.1 VOOR DE INSTALLATEUR EN DE GEBRUIKER

Om gas te besparen en een beter rendement van het toestel te bekomen, adviseert men de temperatuur ingesteld te laten in overeenstemming met de stand "ECO" (besparing). Boven deze temperatuur en in aanwezigheid van bijzonder hard water (met excessieve aanwezigheid van kalk) worden de bijhorende kalkafzettingen verminderd.

12.2 WAARSCHUWINGEN

Erop letten dat de kraantjes van het warm water van de installatie perfect gedicht zijn, omdat alle lekken vertaald kunnen worden in een groter gasverbruik en een verhoging van de temperatuur van het water met een bijhorende vorming van stoom en gevaarlijke druk.
De boiler, zoals geïllustreerd werd op de vorige pagina's, is uitgerust met een functie met anoden ter bescherming van het reservoir. De elektrode, die deze functie uitvoert, is geplaatst in het hoog gedeelte van het reservoir, onder het bovenste kapje. Indien er zich situaties van abnormale werking voordoen, wordt dit gesignaleerd op het controlepanel (zie punt "b" van het hoofdstuk 8.3.2. Het toestel kan, geforceerd, werken, maar het is beter dat binnen de eerste 2÷3 dagen een gespecialiseerd technicus wordt geraadpleegd die zal zorgen voor het herstellen van de situatie van standaard werking.

SCALDIVOZUM GAS ACCUMULATED CHLUPPE EASI GAS ACCUMULATED GAS STRAWER WATER-EASTERN GAS ACCUMULATED WATER-EASTERN Capacità Capacità No. 1024 1 Deposità Parteù

Voor de operaties van afbraak zich wenden tot gespecialiseerde bedrijven of diensten met speciaal daartoe opgeleid personeel, dat zich bewust is van de mogelijke risico's, de inhoud van deze handleiding kent en zorgvuldig toepast en dat perfect ingelicht is over de werking en de typische kenmerken van het toestel.

▶ Voor een correct onderhoud, uit te voeren minstens een keer per jaar, raadt men aan:
de dichting van het gedeelte gas te controleren met eventuele vervanging van de afgesleten pakkingen,
de algemene staat van het toestel en van de verbranding (gele punten of van het lichaam brander losgekoppelde vlam) te controleren.
de correcte voeding en vermogen van het gas te verifiëren,
de correcte werkingen van alle hydraulische organen van beveiliging te verifiëren,
de correcte parameters van de elektrische voeding en van de "aarde"-aansluiting van het toestel te verifiëren,
de staat van bewaring van de rookafbuiger te verifiëren,
- de ventilatie karakteristieken van lokalen te verifiëren - de karakteristieken van het evacuatiesysteem van de rook van de verbranding te verifiëren,
indien nodig de leiding van de evacuatie van de rook schoon te maken, en hierbij vooraf de elektrische en gasvoeding naar de boiler te onderbreken,
Indien men zich in aanwezigheid bevindt van bijzonder "hard" water, adviseert men regelmatig "ontkalkingen" uit te voeren met een oplossing met 10÷20 % chloorwaterstofzuur en fosforzuur. Zijn eveneens geldig de specifieke producten voor de "ontkalking" (normaal gebruikt voor de boilers van verwarming) waarbij we aanbevelen de instructies in bijlage bij de producten op te volgen. Bij de operaties moet men als volgt tewerk gaan:
- het toestel loskoppelen van het hydraulisch voedingsnet en overgaan tot het leegmaken ervan, gebruik makend van de speciaal daartoe bestemde afvoeraansluiting (zie pag.2),

• het reservoir vullen met de oplossing van water en zuur conform de gebruiksinstructies van het product,
  de oplossing laten inwerken en hierbij, indien mogelijk, de operatie van "ontkalking" vergemakkelijken door met een pomp te werken zodanig dat de hercirculatie tussen de buis van uitgang van warm water en de aansluiting van afvoer geactiveerd wordt.
  Het reservoir leegmaken en een langdurige wasbeurt uitvoeren, terwijl men het water van het net laat lopen gedurende een zekere tijd.

OPGELET: om een maximum levensduur van uw toestel te kunnen garanderen, moeten enkele regels gevolgd worden die rekening houden met de extreme typologieën van het water zoals

⇒ kalkhoudend water - zorgen voor een ontkalkingsinrichting op basis van polyfosfaatkristallen,
zoet water - moet een "th" hebben bevat tussen 12^ ÷ 15^ en een "ph" hoger dan 7.

In geval van beschadiging, onregelmatige werking of controles op het toestel in het algemeen, zich wenden tot een geautoriseerd en gekwalificeerd CENTRUM VAN TECHNISCHE SERVICE van de zone. Ook eventuele vervangingen mogen alleen uitgevoerd worden door gekwalificeerd personeel, uitsluitend gebruik makend van originele reserve onderdelen.

G =Ontstekingsbougie

H = Bougie sensor vlam

I =Elektornische ontsteker
L = Gasklep
M =Aansluiting voeding
N = Timer uur (Optional)
O =Veiligheid overtemperatuur
P = Thermostaat van werking
Q = Veiligheidsmodule

INHALT

1. VORWORT......42
