GEBRUIKSAANWIJZING PROfessional TECH Ariston Thermo

Wij danken u voor de keuze van dit apparaat en verwelkomen u in de constant groeiende kring van klanten die tevreden zijn over onze producten.

We zijn er zeker van dat u zeer tevreden zult zijn over dit apparaat en er veel van baat zult ondervinden.

We raden u aan deze handleiding zorgvuldig door te nemen en hem altijd bij de hand te houden om hem gemakkelijk te kunnen raadplegen.

Dit instructieboekje moet voor de hele levensduur van het apparaat worden bewaard.

Instructieboekje in Nederlands zie blz. 19.

De fabrikant behoudt zich het recht voor om op zijn producten alle door hem nodig geachte verbeteringen aan te brengen.

- Schakel de elektrische voeding uit voor u onderhoud uitvoert op het apparaat.

Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke capaciteiten of personen die niet over de nodige kennis of ervaring beschikken, op voorwaarde dat dit gebeurt onder het juiste toezicht of dat zij aanwijzingen hebben gekregen over het veilig gebruik van het apparaat en voor zover zij de mogelijke gevaren ervan goed begrijpen. Kinderen mogen niet met het apparaat spelen. Door de gebruiker uit te voeren reiniging en onderhoud mogen niet worden gedaan door kinderen zonder toezicht.

• Wanneer de bestanddelen van de verpakking gevaarlijk zijn, moeten deze buiten het bereik van kinderen gehouden worden.
• De installatie van de ketel,de inbedrijfstelling en de onderhouds- en reparatieactiviteiten mogen alleen door erkende installateurs worden uitgevoerd. De installateur moet in het volste respect van de geldende landelijke normen handelen. In het bijzonder is men verplicht om alle voorschriften die voor boilers gelden in acht te nemen.
• Het lege apparaat mag nooit onder spanning staan om te voorkomen dat de elektrische onderdelen worden beschadigd.

Vul de boiler door de toevoerklep van de veiligheidsgroep te openen.

➢ Open de warmwaterkraan om de afvoer van het luchtkussen, dat zich in de boiler heeft opgehoopt, toe te staan.

Sluit de warmwaterkraan zodra er water uit komt.

➢ Controleer de dichtheid van de pakking van de sokkel en van de verbindingsstukken. Indien noodzakelijk dient u de bouten van de sokkel vaster dicht te draaien (we raden aan een momentsleutel van 7 tot 10 Nm te gebruiken) of van de verbindingsstukken.

Zet het toestel onder spanning.

- De boiler moet in ieder geval worden gemonteerd met een veiligheidsgroep die voldoet aan de geldende landelijke normen (EN 1487), van druk 7 bar-0.7 MPa, en verbonden aan een koudwaterleiding.

De veiligheidsgroep moet zo dicht mogelijk bij de toevoer van koud water van de boiler worden gemonteerd.

DE WATERSTROOM MAG NOOIT WORDEN VERHINDERD door welk onderdeel of accessoire dan ook. Als de groep voor welke technische redden dan ook niet in directe verbinding kan worden geïnstalleerd met de toegang van het koude water (max 50 cm),dan mag de geïnstalleerde verbinding niet flexibel zijn en nooit van material dat niet bestand is tegen een druk van minstens 7 bar en hoge temperaturen.

De uitgang voor het legen van de veiligheidsgroep mag nooit worden geblokkeerd en moet worden aangesloten op een verticale afvoerleiding met een diameter die minstens even groot moet zijn als de verbindingsbuis van het apparaat, met een trechter die in staat is een lege ruimte te garanderen van minstens 20 mm naar buiten. Deze leiding moet in een vorstvrije ruimte worden geïnstalleerd en hellend naar beneden toe.

Gebruik altijd nieuwe pijpen voor de aansluiting op het waterleidingnetwerk.

- Door het zich uitzetten van het water in de verwarmingsfase kunt u lekkende waterdruppels uit

NL

de afvoer van de veiligheidsgroep (tot aan 3% van de nominale capaciteit) als normaal beschouwen. Raadpleeg de instructies van de veiligheidsgroep. Om deze lekkage te vermijden kunt u een expansievat installeren.

• Draai elke maand aan de kraan en de klep van de veiligheidsgroep om kalkafzetting te voorkomen. Vervang de veiligheidsgroep minstens een keer elke 5 jaar, of, indien noodzakelijk, zelfs eerder
• Het apparaat en zijn veiligheidsgroep moeten in een vertrek waar het niet vriest worden geïnstalleerd.

Om onderhoudswerkzaamheden uit te voeren moet u zorgen voor:

- een vrije ruimte van minstens 50 cm tegenover het plastic deksel, om toegang te hebben tot de elektrische onderdelen;

- een directe toegang tot de veiligheidsgroep.

- In geval van afwezigheid moet de gebruikt uit voorzorg, de hydraulische circuits afsluiten, de elektriciteit afleggen en het apparaat ledigen

➢ Schakel de elektrische voeding uit voor u onderhoud uitvoert op het apparaat.
Onderbreek de koudwatertoevoer aan het begin van het circuit.
➢ Open de warmwaterkraan om water af te tappen.
➢ Open de afvoerklep van de veiligheidsgroep zodat het water uit de afvoeropening kan lopen.

- Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen. Op deze manier is de temperatuur op de aftappunten niet hoger dan 50°C, en 60°C voor de kitchen

- Aanbevelingen voor de installatie in de badkamer :

De boilerinstallatie in de badkamer moet verplicht worden aangepast volgens de nationaal geldende regels of normen (NFC 15-100, AREI ....).

- De installatie moet beschikken over een meerpolige schakelaar met een opening tussen de contactpunten van 3 mm. Het circuit moet worden beschermd door zekeringen of afgestelde schakelaars aan de hand van het vermogen van de boiler.

De elektrische boiler moet worden aangesloten volgens de Europese normen, en de aansluitingen moeten in ieder geval voldoen aan de geldende landelijke normen. De lijn moet worden beschermd door een differentiële schakelaar van 30 mA.

De elektrische aansluiting van een vast apparaat wordt uitgevoerd met een niet flexibele kabel die een geschikte doorsnede heeft en een groen/gele aardegeleider: raadpleeg de geldende landelijke normen betreffende elektrische installaties (het minimum zal 3 x 2,5 mm² zijn voor eenfasig en 4x 2,5 mm² voor driefasig, bij een vermogen tot aan 3000 W).

- OPGELET: het apparaat moet beslist worden geaard!

Gebruik geen buizen voor de aarding.

- Als het apparaat is voorzien van oplaadbare batterijen moeten dezen uit het apparaat worden verwijderd en op verantwoorde wijze worden verwerkt voor het apparaat wordt weggegooid.

De batterijen moeten worden verwijderd uit de speciale houder onder het plastic deksel.

- De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt die voor persons en animals, door een installatieprocedure die niet volgens de normale vakregels blijkt te zijn uitgevoerd, of door het niet opvolgen van de geldende normen en van de instructies in deze gebruiksaanwijzing.

INLEIDING 22

1. BESCHRIJVING VAN HET PRODUCT 22

1.1. Normen betreffende transport, opslag en recycling 22
1.2. Afmetingen 22
1.3. Gepantserde serie (THER) 22
1.4. Steatiet serie (STEA) 22
1.5. Steatiet serie - PROfessional TECH (PTEC) - ZEN - HPC - QUIE 23

INSTALLATIE 23

1. WETTELIJKE VERPLICHTINGEN EN AANBEVELINGEN BETREFFENDE DE INSTALLATIE VAN HET PRODUCT 23

2. INSTALLATIE VAN HET PRODUCT 24

2.1. Benodigd materiaal 24
2.2. Montage 24
3. HYDRAULISCHE AANSLUITING 26
4. ELEKTRISCHE AANSLUITING 26
4.1. Belangrijke opmerkingen 26
4.2. Verticaal driefasig model groen, hord horb versie mt 26
4.3. Stabiel model stab MT 26
4.4. PROfessional TECH (PTEC) - ZEN - HPC - QUIE 26

GEBRUIK 27

1. INLEIDING 27
   1.1. Aanwijzingen voor de eindgebruiker 27
2. GEBRUIKSAANWIJZINGEN 27
   2.1. Regelen temperatuur 27
   2.2. Onderhoud 27

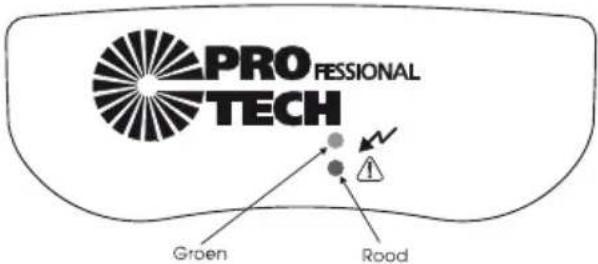

   2.3. Controlelampjes 27

ONDERHOUD EN REPARATIE 28

1. ONDERHOUD 28

1. Verwijderen kalkafzettingen - controle van de anode 28

2. PROBLEMEN, OORZAKEN EN OPLOSSINGEN 29

GARANTIEVOORWAARDEN 31

INLEIDING

1. Beschrijving van het product

1.1. Normen betreffende transport, opslag en recycling

1. Het apparaat moet worden vervoerd met inachtneming van de pictogrammen die op de verpakking staan gedrukt.
2. Het apparaat moet droog en ver van vrieskou worden bewaard en vervoerd.
3. De EU richtlijn 2002/96/EC verplicht de consument tot het gescheiden inzamelen en het recyclen van gebruikte elektrische en elektronische apparatuur.

Het symbool van de "afvalemmer met een kruis" betekent dat het product aan het einde van zijn levenscyclus niet met het gewone huisvuil mag worden meegegeven. Het moet gescheiden worden ingezameld in een speciale vuilstortplaats voor elektrische en elektronische apparatuur of worden ingeruild bij de aanschaf van een nieuw soortgelijk apparaat.

De gescheiden inzameling zorgt ervoor dat het apparaat aan het einde van zijn levenscyclus kan worden gerecycled of kan worden verwerkt met respect voor de omgeving. Als gevolg heeft het een minder negatieve impact op het milieu en kunnen de materialen waarmee het product is gemaakt opnieuw worden gebruikt.

Om meer informatie te verkrijgen betreffende de bestaande locaties voor inzameling van dit soort afval kunt u contact opnemen met uw gemeentelijke reinigingsdienst of het verkooppunt waar u het product heeft aangeschaft.

1. De verpakking beschermt de boiler tegen schade die tijdens het vervoer zou kunnen plaatsvinden. Wij gebruiken speciaal geselecteerde materialen om het milieu te sparen. We verzoeken u dit materiaal aan een recyclingcentrum te overhandigen of aan de dichtstbijzijnde vuilstortplaats voor recyclebaar afval.

1.2. Afmetingen

Zie blz. 2.

Al onze apparaten vallen onder de richtlijn EMC 89/336 EEG.
Al onze ketels zijn van staal, volgens de norm NF A36-301.
De interne beschermbekleding van onze ketels is van op hoge temperaturen geglazuurd email.

1.3. Gepantserde serie (THER)

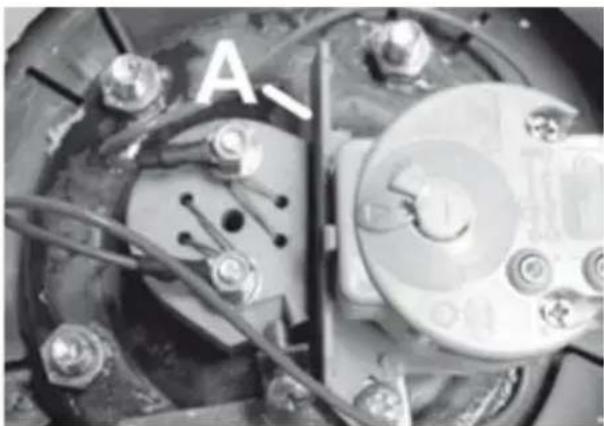

1.3.a.Beschrijving van de serie Verwarmingselement: Dompelweerstand Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

C B D A

Afbeelding 1 – Dompelweerstand + magnesiumanode

1.3.b. Technische eigenschappen Zie blz. 6.

1.4. Steatiet serie (STEA)

1.4.a. Beschrijving van de serie Verwarmingselement: Weerstand steatiet in een behuizing geplaatst Anticorrosiebescherming: Geëmailleerde ketel + magnesiumanode

A E F B D

Afbeelding 2 – Weerstand steatiet + magnesiumanode

1.4.b. Technische eigenschappen Zie blz. 6

1.5. Steatiet serie - PROfessional TECH - HPC

1.5.a. Beschrijving van de serie

Verwarmingselement: Weerstand steatiet in een behuizing geplaatst

Anticorrosiebescherming: Geëmailleerde ketel + PROfessional TECH anode - HPC - QUIE

Het exclusieve PROfessional TECH systeem is een elektronisch beschermingssysteem tegen de corrosie van de anode, met behulp van gemoduleerde stroom. Het garandeert de ketel van de boiler een maximale levensduur, zelf bij het gebruik van min of meer agressief water. Het elektronische circuit creëert een potentiaalverschil tussen de ketel en de titaniumelektrode, zodat de ketel optimaal tegen corrosie en andere invloeden wordt beschermd.

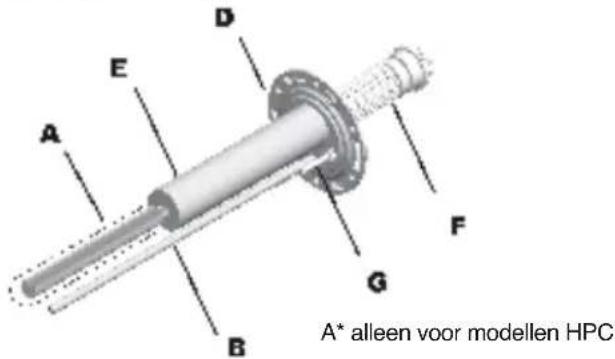

A* alleen voor modellen HPC

Afbeelding 3 – Weerstand steatiet + PROfessional TECH anode

1.5.b. Technische eigenschappen Zie blz. 6.

INSTALLATIE

1. Wettelijke verplichtingen en aanbevelingen betreffende de installatie van het product

Voordat u het apparaat installeert moet u de aanwijzingen in dit boekje zorgvuldig doornemen. Het niet opvolgen van deze aanbevelingen kan leiden tot het verval van de garantievoordelen.

1. De installatie en het onderhoud op het product mogen alleen door erkende vaklui worden uitgevoerd. Houdt u zich aan de geldende landelijke normen. In het bijzonder is men verplicht om alle voorschriften die voor boilers gelden in acht te nemen.

2. De fabrikant wijst elke aansprakelijkheid af voor schade die is veroorzaakt door een installatieprocedure die niet volgens de normale vakregels blijkt te zijn uitgevoerd, of door het niet opvolgen van de aanwijzingen in deze gebruiksaanwijzing.

3. In het geval het apparaat wordt geïnstalleerd in een vertrek boven uw woning (vliering, zolder,

verlaagd plafond, etc.), dient u de buizen te isoleren en een waterreservoir te plaatsen met een afvoer voor het water. Bij aansluiting op de riolering moet dit in ieder geval gebeuren.

Advies Om niet teveel energie te verbruiken raden wij u aan de boiler zo dicht mogelijk bij de aftappunten van warm water te plaatsen (aangeraden afstand minder dan 8 meter).

Aanbeveling bij installatie in de badkamer

De boilerinstallatie in de badkamer moet verplicht worden aangepast volgens de nationaal geldende regels of normen (NFC 15-100, AREI ....).

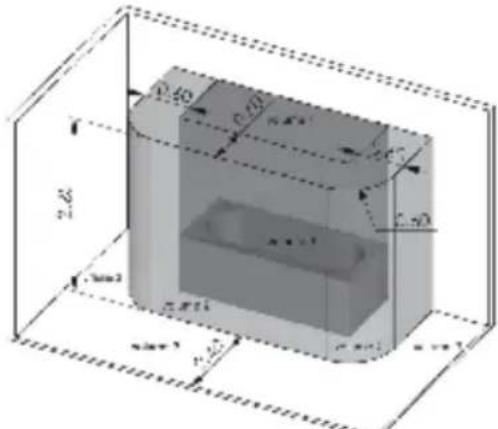

Classificatie van de volumes

Volume 0: dit is het volume in de badkuip of de douchebak.

Volume 1: dit is het volume buiten de badkuip of de douchebak dat aan de ene kant afgebakend wordt door het cilindrische verticale oppervlak begrensd door de badkuip of de douchebak, en aan de andere kant door het horizontale vlak dat zich op 2,25 m van de bodem van de badkuip of de douchebak bevindt.

Volume 2: dit is het volume buiten het volume 1. Het wordt afgebakend door het cilindrische verticale oppervlak dat zich op 0,60 m van de rand van de badkuip of de douchebak bevindt en door een horizontaal vlak dat zich 2,25 m boven de bodem van de badkuip of de douchebak bevindt.

Volume 3: dit is het volume buiten het volume 2. Het wordt afgebakend door het cilindrische verticale oppervlak dat zich op 2,40 m van het volume 2 bevindt en door een horizontaal vlak dat zich 2,25 m boven de bodem van de badkuip of de douchebak bevindt.

Toegestane installatieplaatsen voor de boilers

Vaste boilers op laagspanning zijn toegestaan in volume 1, op voorwaarde dat ze een minimale beschermingsgraad hebben (IPX4). Opgelet! In Frankrijk mogen in volume 1 uitsluitend horizontale, zo hoog mogelijk geïnstalleerde boilers worden geplaatst.

A : Magnesiumanode / B : Thermostaathuis / C : Dompelweerstand / D : Plaat / E : Weerstand behuizing / F : Steatiet weerstand / G : PROfessional TECH anode

2. Installatie van het product

2.1. Benodigd materiaal

2.1.a. Benodigde apparatuur en materiaal

Als de muur het gewicht van de boiler niet kan dragen ⇒ een steunelement/drievot of kit voor plafondbevestiging.
Indien u een horizontaal model aan de wand of aan het plafond wilt bevestigen een kit bevestigingsriemen.
Voor de afdichting: vlas en afdichtingspasta of afdichting voor verbindingsstukken die kan worden aangeschroefd op basis van het model.
Luchtbelwaterpas.

Als de boiler is voorzien van bevestigingsbeugels:

Voor elke bevestigingsbeugel 2 pluggen en 2 bichromaat cementschroeven of 2 schroeven type Fischer M10, M12 of M14.
➢ Benodigd materiaal voor het maken van een opening met diameter M10, M12 of M14.
Momentsleutel.
➢ Moeren met diameter M10, M12 of M14.
Sluitringen met diameter M10, M12 of M14.

2.1.b. Toebehoren

Onontbeerlijk toebehoren:

Veiligheidsgroep (geschikt voor het model)
Diëlektrisch(e) verbindungselement(en)

Als de waterdruk hoger is dan 4,5 bar ⇒ een drukverlager.

Overig:

Afsluitkraan
➢ Expansievat tapwater
Mengkraan om verbrandingsgevaar te voorkomen. Op deze manier is de temperatuur op de aftappunten niet hoger dan 50°C. In de keuken 60°C. (In Frankrijk is dit door de wet verplicht).

2.2. Montage

2.2.a. Algemene aanwijzingen betreffende de bevestigingsbeugels

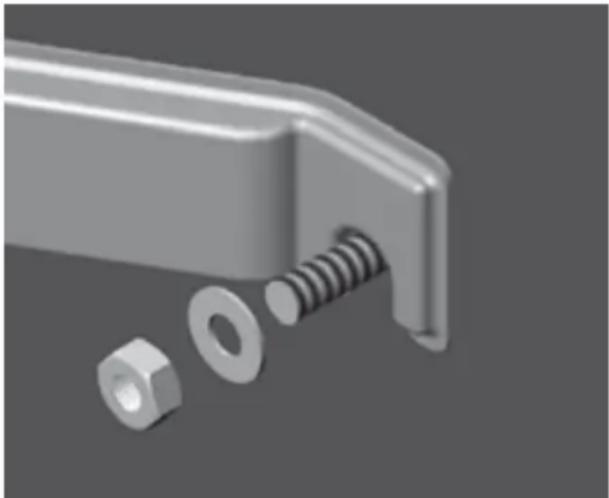

Bevestiging aan de muur van de bevestigingsbeugel (-beugels) op een draagmuur door middel van speciale verankeringsbouten van 10 mm diameter en platte stalen sluitringen van min.

24 mm. - 30 mm max. externe diameter

BELANGRIJK: ZORG ERVOOR DAT DE MOER GOED IS AANGESCHROEFD

Monteer het apparaat op minstens 50 cm van de grond af en op minstens 5 cm van het plafond om onderhoud uit te kunnen voeren. (Afbeelding 6) Dit model kan ook op een steun / drievot (los verkrijgbaar) worden geïnstalleerd, maar het moet beslist op een draagmuur worden bevestigd met de bovenste bevestigingsbeugel.

Controleer of de geïnstalleerde drievoet geschikt is voor het model boiler en de betreffende diameter en of hij correct is gemonteerd en geïnstalleerd. We raden u aan een drievoet te gebruiken die compatibel is met de producten die door deze fabrikant zijn ontworpen.

Advies

Advies

Gebruik het installatiepatroon dat op de verpakking van de boiler is gedrukt.

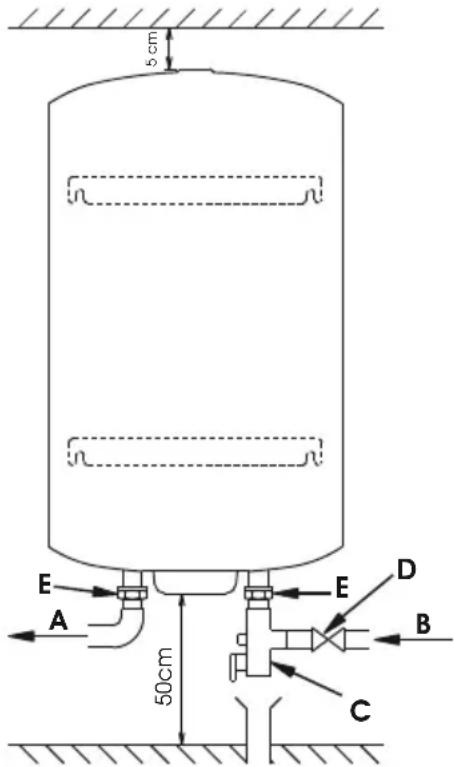

5 cm E A 50cm E D B C

Afbeelding 6 - Installatiewaarden

2.2.c. Horizontaal model HORD

Dit apparaat is geschikt voor een horizontale montage aan de wand. Het wordt aan de muur bevestigd met twee bevestigingsbeugels (Afbeelding 7-8). Het is eventueel mogelijk hem op de vloer of aan het plafond te monteren met een kit bevestigingsriemen (los verkrijgbaar).

In dat geval dient u de installatie-instructies op te volgen die worden geleverd bij de kit bevestigingsriemen.

Uitvoering met buizen voor toevoer en afvoer water op het beschermingselement HORDroit

Het model is door de fabrikant al voorzien voor een horizontale wandinstallatie. De toevoerbuizen bevinden zich aan de rechterkant van het apparaat (Afbeelding 7).

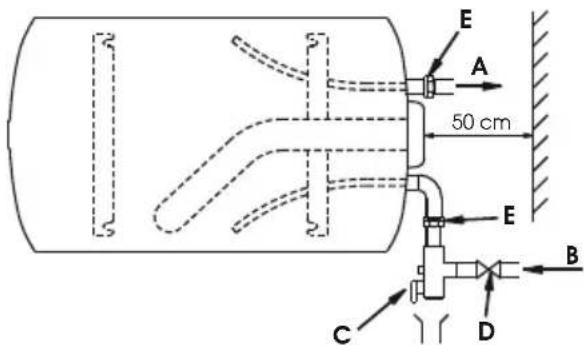

E A 50 cm E B C D

Afbeelding 7 - Horizontaal model op beschermingselement - toevoerbuizen aan rechterkant

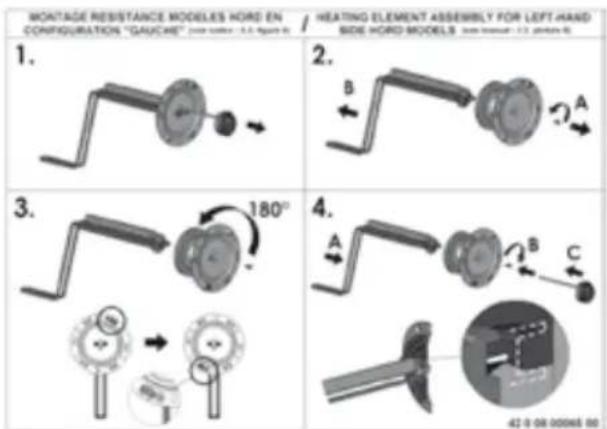

Als de buizen aan de linkerkant moeten worden geplaatst is het beslist noodzakelijk de elektrische sokkel uit elkaar te halen om de dompelweerstand aan de onderzijde van het apparaat te plaatsen. Verwissel de rode en blauwe referentielintjes van de buizen (afbeelding 8 en 9). De aansluiting van het warme water moet noodzakelijkerwijs op de bovenste leidingen worden uitgevoerd.

Afbeelding 8 - Installatie van de weerstand bij linkse aansluiting van de modellen HORD

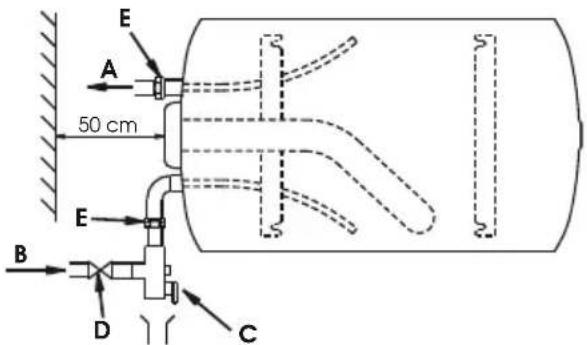

E A 50 cm E B D C

Afbeelding 9 - Horizontaal model op beschermingselement - toevoerbuizen aan linkerkant

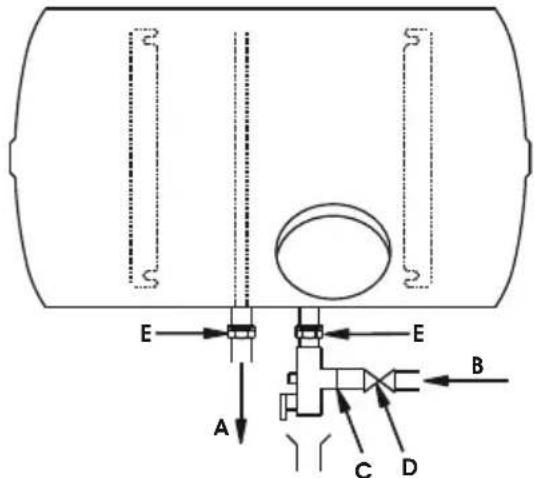

Uitvoering met buizen voor toevoer en afvoer water op de krans van de mantel - HORBas HORB

Dit apparaat is geschikt voor een horizontale montage aan de wand. De toevoerbuizen zijn naar beneden gericht (Afbeelding 10).

Afbeelding 10 - Horizontaal model op krans

2.2.d. Modellen op voetstuk STAB

Dit apparaat beschikt over een voetstuk dat vanuit de fabriek al op het apparaat wordt gemonteerd. Plaats het apparaat op een volstrekt plat en genivelleerd oppervlak.

Afbeelding 11 - Model op voetstuk

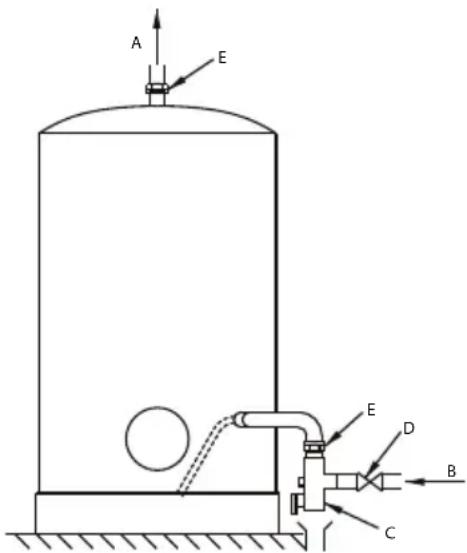

A : Warm water / B : Koud water / C : Veiligheidsgroep / D : Afsluitkraan / E : Diëlektrische verbindingselementen

Afbeelding 12 - Model op voetstuk

3. Hydraulische aansluiting

1. De bedrijfsdruk wordt aangegeven op het typeplaatje van de boiler (zie boiler).
2. ▲ Synthese aansluitmaterialen type PER zijn verboden wegens overstromingsrisico

Om een PER installatie aan de waterverwarmer aan te sluiten, gelieve een koperen leiding met een minimale lengte van 50cm in de warmwateruitgang te plaatsen.

De aansluiting tussen een boiler en een koperen leiding moet worden uitgevoerd door middel van een diëlektrisch verbindingselement.

Deze diëlektrische verbindingselementen zijn, afhankelijk van het model, of inbegrepen of apart verkrijgbaar.

1. Als de toegangsdruk van het waternet hoger is dan 4,5 bar dient u een drukverlager vóór de veiligheidsgroep te monteren.
2. In het geval van waterinstallaties met:

buizen met beperkte dimensionering;
keramische kranen / mengkranen;

er moet zo dicht mogelijk bij de kranen een anti-waterslag mechanisme worden aangebracht, of een sanitair expansievat geschikt voor de installatie.

We raden u aan een stopkraan te installeren vóór de veiligheidsgroep.

Zie schema's 6, 7, 8, 9, 10, en 12.

4. Elektrische aansluiting

4.1. Belangrijke opmerkingen

OPGELET: het apparaat moet beslist worden geaard! Gebruik geen buizen voor de aarding.

HET BEKABELINGSSCHEMA BEVINDT ZICH OP HET APPARAAT: GEBRUIK HET ALS VOORBEELD.

4.2. Verticaal driefasig model VERT, HORD HORB versie MT

De briefasige verticale apparaten zijn al door de fabriek bekabeld op 400 V TRI. Zij kunnen worden aangesloten op 230V TRI of 230 V MONO (Zie aansluitschema op het toestel).

4.3. Stabiel model STAB MT

De stabiele modellen 200-250 & 300 liter zijn al in de fabriek bekabeld in eenfase 230V. Zij kunnen worden bekabeld op 230V TRI of 400V TRI (Zie aansluitschema op het toestel).

Het stabiele model van 500 liter is in de fabriek bekabeld op 400V TRI

De elektrische aansluiting van het apparaat wordt uitsluitend uitgevoerd op de klemmetjes van de thermostaat of van de klemmenstrook van het apparaat.

ELKE DIRECTE AANSLUITING OP DE VERWARMINGSWEERSTAND IS VERBODEN EN GEVAARLIJK.

De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed door de netspanning, of door een batterij voor installaties in de dag/nacht modus, om de ketel overdag te beschermen. De juiste werking van het beschermingssysteem VEREIST EEN PERMANENTE VOEDING (net of batterijen). Het apparaat mag dus nooit langer dan 48 hr afgesloten worden van een elektrische voeding.

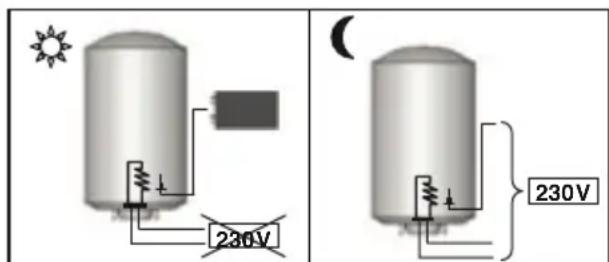

① Nachtelijke voeding + batterijen

Weerstand Nachtelijke voeding (exclusieve dubbele tijdsregeling) (Afbeelding 13).
➢ PROfessional TECH ⇒ Gebruik met batterijen*
* De elektrische boilers die zijn ingesteld voor een nachtelijke voeding beschikken over Ni-Mh batterijen die elke nacht worden opgeladen en zo de ketel gedurende de dag beschermen.

OPGELET:

De batterijen hebben geen onbeperkte levensduur: het is aan te raden ze na een of twee jaar te vervangen.

Om de bescherming van de ketel te kunnen garanderen is het van groot belang de defecte batterijen te vervangen. Het niet vervangen van de batterijen heeft het vervallen van de garantie tot gevolg.

230V 230V (c) 230V

Afbeelding 13 - PROfessional TECH Nachtelijke voeding + batterijen

Permanente voeding

Weerstand en PROfessional TECH⇒ Constante voeding (Afbeelding 14)
Gebruik zonder batterijen

230 V

Afbeelding 14 - PROfessional TECH Permanente voeding

BELANGRIJK : ALLEEN VOOR ELEKTRISCHE BOILER DRIEFASIG HET SYSTEM

PROFESSIONAL TECH MOET ALTIJD WORDEN AANGESLOTEN OP 230V OF 400V AC.

INDIEN AANSLUITING OP 400V TRI : AANSLUITING PROFESSIONAL TECH TUSSEN DE 2 FASES 400V.

INDIEN AANSLUITING OP 230V TRI OF 230V MONO : AANSLUITING PROFESSIONAL

TECH TUSSEN FASES 230 V (respecteer het elektrische schema zoals aangeduid in de installatiehandleiding)

GEBRUIK

1. Inleiding

1.1. Aanwijzingen voor de eindgebruiker

1. De installatie van de ketel is voor verantwoordelijkheid van de koper.
2. Dit toestel is niet ontworpen om gebruikt te worden door personen (inclusief kinderen) met een fysische, mentale of zintuiglijke beperking of die ervaring of kennis ontbreken, tenzij ze uitdrukkelijk worden bijgestaan of instructies kregen voor het gebruik van het toestel door een persoon die verantwoordelijk is voor de veiligheid van deze personen. Er dient over gewaakt te worden dat kinderen niet met het toestel spelen."
3. Het recyclen aan het einde van de levenscyclus van het product is verantwoordelijkheid van de gebruiker. Voor verdere informatie dient u inleiding 1.1 Normen betreffende transport, opslag en recycling van de huidige handleiding te raadplegen.

2. Gebruiksaanwijzingen

2.1. Regelen temperatuur

We raden u aan de thermostaat niet op de maximum stand te zetten om verbrandingsgevaar en kalkafzettingen te beperken. Het is echter van groot belang een juist compromis te vinden om het woekeren van bacteriën te voorkomen en er tegelijkertijd voor te zorgen dat er niet onnodig veel kalksteen op de boiler wordt afgezet.

Gebruik om verbrandingsgevaar te voorkomen geschikte mengkranen zodat de temperatuur op de aftappunten niet hoger is dan 50°C. Dit is in Frankrijk een wettelijk voorschrift.

Als u een mengkraan gebruikt op aftappunten raden we aan de temperatuur af te stellen op circa 60°C.

2.2. Onderhoud

Leeg de boiler elk jaar (indien noodzakelijk twee keer per jaar, als het water met een ontharder wordt behandeld) teneinde:

1. de slijtage van de magnesiumanode te controleren;
2. de afzettingen in de ketel te verwijderen.

Neem contact op met uw installateur.

2.3. Controlelampjes

2.3.a. Steatiet serie PROfessional TECH De beschermingsanode van de ketel wordt beheerd door een elektronische kaart die wordt gevoed door de netspanning, of door een batterij voor installaties in de dag/nacht modus, om de ketel overdag te beschermen. Het PROfessional TECH systeem mag niet langer dan 48 uur zonder elektrische voeding blijven.

PROFESSIONAL TECH Groen Rood

Afbeelding 15 - PROfessional TECH : controlelampjes

Groen lampje ON (aan) - Rood lampje OFF (uit): 👍

Rood lampje ON (aan): 🤖 Neem contact op met uw installateur.

Groen lampje OFF (uit): 🤡 De ketel is niet meer beschermd tegen corrosie. Neem contact op met uw installateur.

Afbeelding 15a- HPC - QUIE

Groen lampje : aangedaan of knipperende lampje = 👍

Uitgedaan = 🍼 beschermingfout tegen de corosie: de batterij NIMH 9V vervangen.

Als het gebrek voortduurt, gelieve contact met de installateur opnemen.

Oranje lampje:

Aangedaan = in verwarming

Uitgedaan = buiten verwarming

Als de ketel op het elektriciteitsnet is aangesloten met een dubbele tijdsregeling of uitsluitend een nachtwerking (alleen voor modellen op batterijen) zal het groene lampje een zeer zwak groen licht afgeven tijdens de eerste 48 uur, om aan te geven dat de batterij nog moet worden opgeladen. Check het controlelampje na de eerste 48 bedrijfsuren.

Advies Om de bescherming van de ketel te kunnen garanderen (groen lampje aan) is het van groot belang de defecte batterijen te vervangen

Het niet vervangen van de batterijen heeft het vervallen van de garantie tot gevolg. Het is aan te raden ze na een of twee jaar te vervangen.

ONDERHOUD EN REPARATIE

1. Onderhoud

Leeg de boiler elk jaar (indien noodzakelijk twee keer per jaar, als het water met een ontharder wordt behandeld) teneinde:

1. de slijtage van de magnesiumanode te controleren;

2. de afzettingen in de ketel te verwijderen.

We raden u ten zeerste aan regelmatig de correcte werking van de waterontharder te controleren. De residuele hardheid mag niet lager zijn dan 15°F. Een te lage hardheid veroorzaakt een annulering van de garantie.

2. Verwijderen kalkafzettingen - Controle van de anode

➢ Leeg het apparaat (zie boven)

Verwijder het beschermingselement en schroef de sokkel los (er kan een kleine hoeveelheid water uit lopen).

Reinig de ketel: zonder metalen voorwerpen of chemische producten te gebruiken dient u de kalkafzetting op elektrische onderdelen of op de behuizing (steatiet), in de speciale houder en op de bodem van de ketel te verwijderen

Als het een magnesiumanode betreft, dient u de slijtage ervan te controleren: de magnesiumanode verslijt geleidelijk aan, aan de hand van de waterkwaliteit, om de corrosie van de ketel te voorkomen. Als de diameter minder is dan 15 mm (voor de gepantserde serie) / 10 mm (voor de steatiet serie) of als het totale volume minder is dan 50% van het beginvolume, moet de anode worden vervangen.

- Gebruik elke keer dat de sokkel uit elkaar wordt gehaald en weer wordt gemonteerd een nieuwe afdichting.

Draai de bouten "gekruist" vast. Het torsiekoppel moet zich bevinden tussen de 7 en de 10 Nm.

2. Problemen, oorzaken en oplossingen

De vaakst voorkomende problemen worden hieronder aangegeven. U vindt hier een lijst van de verschillende oorzaken, en de handelingen die moeten worden uitgevoerd om het probleem op te lossen.

PROBLEMEN

Koud water

Water te heet

Water komt te langzaam eruit

Water komt voortdurend uit de veiligheidsgroep

Groen controlelampje uit (Steatiet serie PROfessional TECH) HPC-QUIE

Rood controlelampje aan (Steatiet serie PROfessional TECH)

Water roestkleur

Water met nare lucht

Waterlekkage

Boiler vervormd

Geluiden uit de boiler

MOGELIJKE OORZAKEN

HANDELINGEN DIE MOETEN WORDEN UITGEVOERD

OORZAKEN EN OPLOSSINGEN

Onderbreking van de elektrische stroom (tijdens verwarming)

Controleer de zekeringen en vervang ze indien noodzakelijk

Verkeerde afstelling van de temperatuur met de thermostaat

Regel de thermostaat (+ naar rechts; - naar links)

Thermische beveiliging van de elektronische thermostaat ingeschakeld (oververhittingsstatus)

Zie 1

Defecte verwarmingselementen

Zie 2

Programmering dag-nacht niet correct

Waar nodig de verwarming tijdens de dag weer activeren

Storing van de thermostaat

Zie 1

Kalkafzetting van het apparaat en/of de veiligheidsgroep

Verwijder de kalkafzettingen Vervang indien noodzakelijk de veiligheidsgroep.

Druk van de waterleiding

Controleer de druk van de waterleiding. Installeer indien nodig een drukverlager.

Aanvoercapaciteit waterleiding

Controleer de leidingen

Deflector of inzetstuk defect Neem contact op met de Servicedienst

Verwijderen kalkafzetting veiligheidsgroep

Vervang de veiligheidsgroep

PROfessional TECH circuit defect

Zie 3

Einde levensduur batterijen of oplading onvoldoende

Zie 4

Geen netvoeding op het PROfessional TECH circuit

Controleer de netspanning van het circuit

Ketel leeg

Vul de ketel

Connector met snelkoppeling is niet aangesloten

Verbind de connector met snelkoppeling

Circuit van elektrode onderbroken

Controleer het circuit

Status van de uitgangskabels van de connector van het elektronische circuit

Controleer de kabels

Aarding van de elektrode aansluitting

Controleer de bekabeling

Het toestel is te klein in verhouding tot de behoefte

Corrosie van de boiler

Leeg de boiler en controleer of er geen interne corrosie is. Als dat wel het geval is dient u de boiler te vervangen

Woekeren van bacteriën

Leeg en reinig het apparaat en vervang de anode als het een uitvoering betreft met magnesiumanode

Slechte werking van de afdichting van de sokkel

Vervang de afdichting (de afdichting moet elke keer worden vervangen dat u de sokkel uit elkaar haalt!)

① Het vervangen en resetten van de thermostaat

Bij het uitschakelen van de thermostaat dient u hem te resetten en de oorzaak ervan te achterhalen (kortsluiting, defecte thermostaat, enz.).

OPGELET: Elke thermostaat is zo ontwikkeld dat hij maximaal twee of drie maal kan worden gereset!

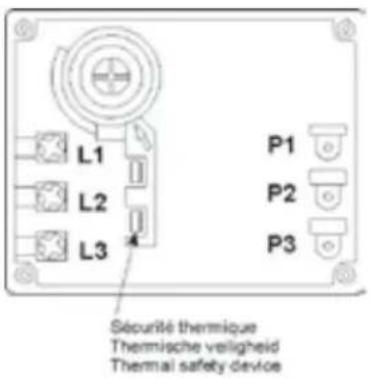

L1 L2 L3 P1 P2 P3 Sécurité thermique Thermische veiligheid Thermal safety device

② Het vervangen van de weerstand

Controleer de weerstand (ohmse waarde) van het verwarmingselement, indien nodig vervang hem. Als de waarde nul of oneindig is moet het verwarmingselement vervangen worden.

Gepantserde serie

Het apparaat moet worden geleegd om de vervanging van de gepantserde weerstand uit te kunnen voeren.

Steatiet serie - Steatiet serie PROfessional TECH Het is niet noodzakelijk het apparaat te legen om het verwarmingselement te vervangen. Tijdens de ingreep van de servicedienst op een steatiet boiler is het strikt noodzakelijk de plastic afscheider tussen de thermostaat en de weerstand weer op zijn plaats te zetten. Als de boiler in kwestie hiervan is voorzien dient dit te gebeuren om de juiste werking van het apparaat te garanderen.

Afbeelding 17 - Plastic afscheider / A : plastic afscheider

③ Het elektronische circuit vervangen Steatiet serie PROfessional TECH

Voordat men enige ingreep uitvoert, moet men controleren of het toestel van het elektrische voedingsnet is afgeschakeld. De vervanging van het elektronische circuit is extreem eenvoudig. Nadat u de plastic bescherming heeft verwijderd:

Maak de accumulator los (drukconnector op de accumulator).

Maak de 2 voedingsdraden los die van het elektronische circuit naar de klemmenstrook van de voeding lopen.

Maak de connector (die het circuit met de ketel en de elektrode verbindt) met snelkoppeling, dat voorzien is van een beschermingsmechanisme tegen het uitvoeren van onjuiste manoeuvres, los.

➢ Maak het elektronische circuit van de houder los (clip van plastic op de hoeken).

Vervang het defecte circuit met een nieuwe. Herhaal de voorgaande procedure in omgekeerde volgorde.

④ Vervang de batterij.

Steatiet serie PROfessional TECH - HPC

U vervangt de accu door de drukconnector los te maken en door de oude accu te vervangen met een nieuwe oplaadbare Ni-Mh 9 volt 150 mAh minimaal.

GARANTIEVOORWAARDEN

N.B.: De volgende voorschriften kunnen de wettelijke garantie tegen verborgen gebreken niet beperken of annuleren (art. 1611 en volgende van het Burgerlijk Wetboek).

Gezien het technische karakter van het product en teneinde de veiligheid en de bescherming van de consument te kunnen garanderen, moet de elektrische boiler door een gekwalificeerd monteur worden geïnstalleerd, ingeschakeld en regelmatig worden onderhouden. Dit moet gebeuren overeenkomstig de instructies van de installatiehandleiding en volgens de normale vakregels. Het apparaat moet volgens de regelen der kunst, op een normale wijze worden gebruikt. De geldende normen, zoals ook de instructies in het installatieboekje, moeten worden nageleefd.

Het toestel is ontwikkeld en gegarandeerd voor plaatsing en gebruik in huishoudelijke toepassingen.

Voor specifieke industriële of niet huishoudelijke toepassingen van dit product dient u contact op te nemen met de fabrikant om uw garantie en een goede werking van het product te verzekeren voor die specifieke toepassing.

Gezien het technische karakter van het product, moeten de reparaties tijdens de garantieduur worden uitgevoerd door een geautoriseerde monteur. De fabrikant wijst alle verantwoordelijkheid af voor reparaties en levering van reserveonderdelen die aan andere vaklui dan hemzelf worden toevertrouwd.

Buiten de garantie vallen de storingen veroorzaakt door: Ongewone natuurlijke omstandigheden:

Plaatsing in een locatie die onderhevig is aan vrieskou of aan andere slechte weersomstandigheden.

Voeding met regenwater, uit een waterput of met zeer ongewone agressiviteitskenmerken, die niet conform zijn aan de landelijke voorschriften en geldende normen.

De hardheid van het stromende water moet hoger zijn dan 12°F.

Het gebruik van een waterontharder brengt geen enkele uitzondering op onze garantie met zich mee, tenzij deze ontharder op deskundige wijze is ingesteld en regelmatig wordt onderhouden en gecontroleerd. In dat geval moet de residuele hardheid hoger zijn dan 15°F.

Waterdruk hoger dan 4,5 bar.

➢ Beschadigingen veroorzaakt door stoten of door het vallen van het apparaat tijdens handelingen uitgevoerd na verzending.

In het bijzonder schade veroorzaakt door water, die voorkomen had kunnen worden indien er een onmiddellijke reparatie van de boiler plaats had gevonden. De garantie betreft alleen de boiler en zijn onderdelen, met uitzondering van de complete elektrische of hydraulische installatie van het apparaat of een deel ervan.

➢ Elektrische voeding met belangrijke overspanningen.

Een installatie die niet conform is aan de regelgeving, aan de nationale geldende normen en die niet volgens de regelen der kunst is uitgevoerd, in het bijzonder:

Afwezigheid of verkeerde montage van de veiligheidsgroep.

Installatie van een veiligheidsgroep die niet conform is aan de geldende nationale normen of gebruik van een tweedehands veiligheidsgroep op een nieuwe boiler.

Wijziging van de regeling van de veiligheidsgroep als gevolg van verwijdering verzegeling met loodje.

- Gebruik van een niet door de fabrikant toegestane

drievot of een drievot die is geïnstalleerd zonder de instructies van de huidige handleiding op te volgen.

Ongewone corrosie als gevolg van een onjuiste hydraulische aansluiting (direct contact ijzer-koper). Afwezigheid van isolerende verbindingsstukken.

➢ Defecte elektrische verbinding, niet conform aan de geldende nationale normen voor installatie, geen correcte aarding, te kleine diameter van de kabel, het niet respecteren van de voorziene verbindingsschema's, enz.

Het onder spanning zetten van het apparaat zonder het daarvoor te vullen (droge verwarming).

➢ Installatie zonder waterreservoir, zoals aangegeven in deze handleiding.

Apparaat geïnstalleerd in een nauw vertrek waardoor elektrische onderdelen niet toegankelijk zijn.

- Gebruik van reserveonderdelen die niet zijn goedgekeurd door de fabrikant.

Onvoldoende onderhoud: de boiler moet jaarlijks worden onderhouden:

➢ Ongewone kalkafzetting op verwarmingselementen en veiligheidsmechanismen.

➢ Geen onderhoud uitgevoerd op veiligheidsgroep en dientengevolge overdruk.

Mantel onderhevig aan externe weers- of andere invloeden.

Wijziging van de originele installatie zonder goedkeuring van de fabrikant of gebruik van niet door hem toegestane reserveonderdelen.

- Geen onderhoud van het apparaat, in het bijzonder wanneer de anode niet vroeg genoeg vervangen is.

Geen vervanging van de batterijen van een apparaat dat ervan is voorzien, of vervanging van de oplaadbare batterijen met batterijen die niet conform zijn aan de eisen van de huidige instructies.

De garantie beperkt zich uitsluitend tot de vervanging of reparatie van de apparaten en de onderdelen die wij aanvankelijk als defect hebben erkend. Indien vereist zullen de onderdelen of het apparaat moeten worden teruggebracht naar een van onze bedrijfspanden, mits overeengekomen met onze servicedienst. De arbeidskosten, porto-, verpakkings- en transportkosten zijn voor kosten van de klant. De vervanging of reparatie van een onderdeel van het apparaat zullen in geen enkel geval een schadeloosstelling als gevolg hebben.

SICHERHEITSHINWEISE
