GEBRUIKSAANWIJZING STYLE 30 ALFA

Bedienungsanleitung
Manuel d'instruction
Gebruiksaanwijzing

DE

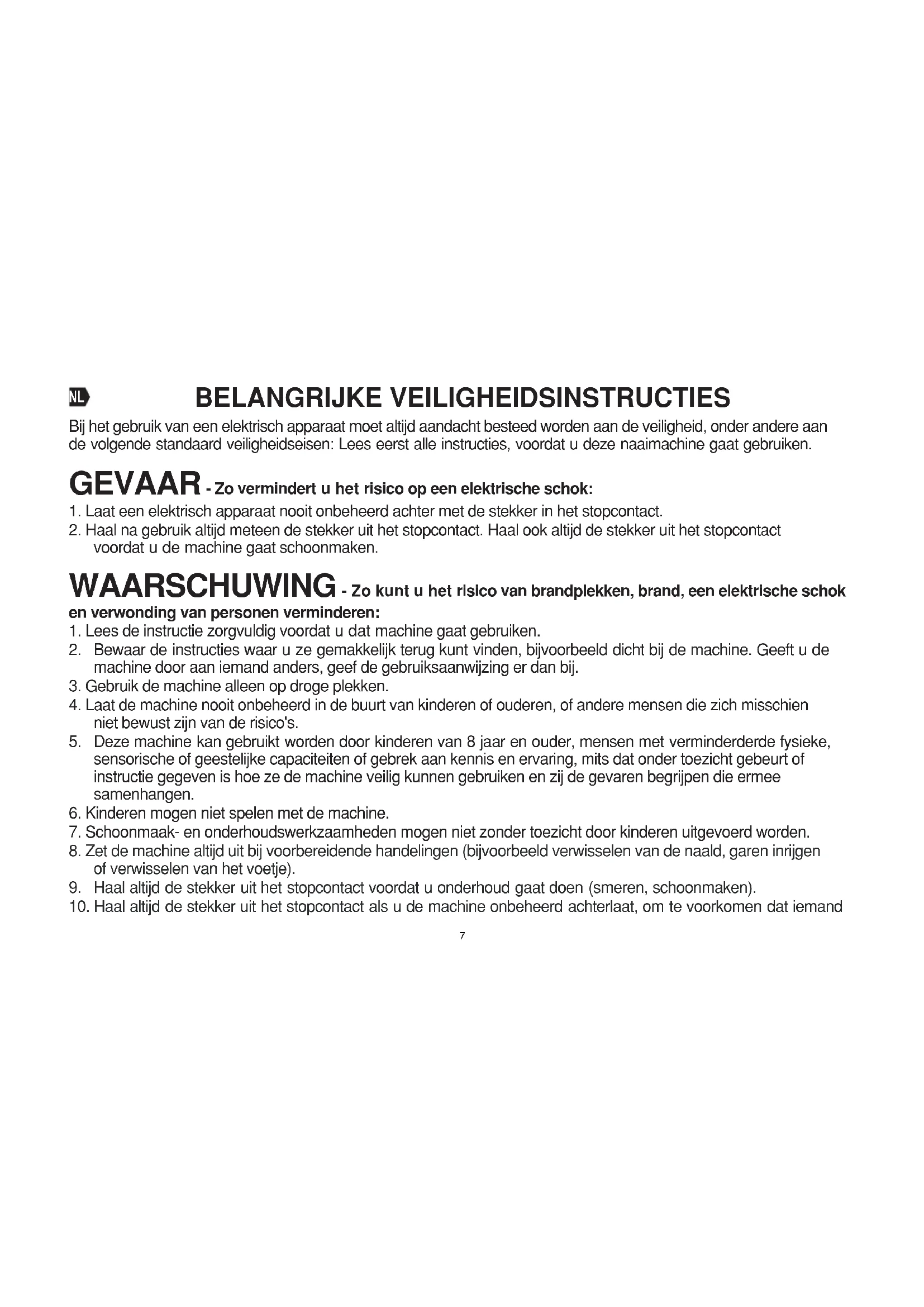

Bij het gebruik van een elektrisch apparaat moet altijd aandacht besteed worden aan de verilgheid, onder andere aan de volgende standarde verilgheidseisen: Lees eerst alle instructies, voordat u deze naaimachine gaat gebruiken.

GEVAAR - Zo vermindert u het risico op een elektrische schok:

1. Laat een elektrisch apparatus nooit onbeheerd achter met de stekker in het stopcontact.
2. Haal na gebruik alkijd meteen de stekker uit het stopcontact. Haal ook alkijd de stekker uit het stopcontact voordat u de machine gaat schoonmaken.

WAARSCHUWING - Zo kurz u het risico van brandplekken, brand, een elektrische schok en verwonding van Personen verminderen:

1. Lees de instructie zorgvuldig voordat u dat machine gaat gebruiken.
2. Bewaar de instructies waar u ze gemakkelijk terug kutvinden, bijvoorbeeld dicht bij de machine. Geeft u de machine door aan iemand anders, geef de gebruiksaanwijzing er dan bij.
3. Gebruik de machine alleen op droge plekken.
4. Laat de machine nooit onbeheard in de buurt van kinderen of ouderen, of andere mensen die zich misschien nicht bewust zijn van de risico's.
5. Deze machine kan gebruikt worden door kinderen van 8aar en ouder, mensen met verminderderde fysieke, sensorische of geestelijkke capaciteiten of gebrek aan kennis en ervaring, mits dat onder toezicht gebeurt of instructie gegeven is hoe ze de machine veilig konnen gebruiken en zij de bevaren begrijpen die ermee samenhagen.
6. Kinderen might not play the machine.
7. Schoonmaak- en onderhoudswerkzaamheden mogen Niet zonder toezicht door kinderen uitgevoerd worden.
8. Zet de machine algid uit bij voorbereidende handelingen (bijvoorbeeld verwisselen van de naald, garen inrijgen of verwisselen van het voetje).
9. Haal altijd de stekker uit het stopcontact voordat u onderhoud gaat doen (smeren, schoonmaken).
10. Haal altd de stekker uit het stopcontact als u de machine onbeheerd achterlaat, om te voorkomen dat iemand

gewond raakt doordat de machine per ongeluk aangezet worden.

1. Gebruik de machine nicht als deutsche nat is. Gebruik de machine nicht in een vochtige omgeving.
2. Trek nooit aan het snoer, pak de stekker vast om deze uit het stopcontact te halen.
3. Een beschadigde of kapotte ledlamp moet verrangen worden door de fabrikant of zichn servicedienst, of door iemand met vergelijkbare kwalificaties, om gevaar te voorkomen.
4. Zet nooit iets op het voetpedaal.
5. Gebruik de machine nooit als de ventilatieopeningen geblokkeerd zijn. Houd de ventilatieopeningen van de machine en het voetpedaal vrij van stof, olie en resten materiaal.
6. De machine mag alleen gebruikt worden met voetpedaal type KD-1902, FC-1902 (voor gebieden/landen met 110-120V) / KD-2902, FC-2902A, FC-2902D (voor gebieden/landen met 220-240V) / 4C-316B (voor gebieden/landen met 110-125V) / 4C-326G (voor gebieden/landen met 230V).
7. Het snoer van het voetpedaal kan nicht worden verrangen. Als het snoer beschadigd is, kan het voetpedaal nicht meer gezebruikt worden.
8. Het geluidsniveau bij normaal gebruik is minder dan 75dB(A).
9. Gooi afgedankte elektrische apparaten nicht bij het restafval, breng ze maar een inleverpunt (van uw gemeente bijvoorbeeld).
10. Neem contact op met uw gemeente voor informatatie over inleverpunten.
11. Als elektrische apparaten gestort worden op stortplaatsen, können gevaarlijke stoffen in het grondwaterlekken en zo in de voedselketen verechtkommen. Dat is schadelijk voor uw gezondheid en welzijn.
12. Als u een oud apparaat verwangt door een nieuw, is de winkelier wettelijk verplicht om uw oude apparaat in te nemen, zonder dat u hiervoor extra moet betalen.
13. Het huishoudapparaat mag nicht gebrukt worden door Personen (met inbegrip van kinderen) met een lichamelijke, sensoriele of mentale beperking of die nicht beschikken over de nodige ervaring of kennis, tenzij ze onder toezicht staan of instructies gekreten hebben. (Geldig buiten Europa)
14. Kinderen dieren onder toezicht te staan zodat ze Niet met het huishoudapparaat+kennen spelEN (Geldig buiten Europa).

BEWAAR DEZE INSTRUCTIES

Deze naaimachine isuitsluitend bedoeld voor huishoudelijk gebruik.

DE

Hartelijk gefeliciteerd!

Uw neue naaimachine naait met précisie- en kwaliteitsstikework allerlei soorten stoffen, van delicate ziche tot meerdere lagen denim.

Uw naaimachine is bijzonder gemakkelijk te bedieren. Lees de veiligheidsinstrumenties en de aanwijzigen voor gebruik en onderhoud zorgvuldig door, dan kut u optimaal gebruik makes van de naaimachine.

Wij bevelen aan om stap voor stap deze handleiding door te nemen, verwil uchter de naaimachine zit. Zo kurz u alle functies en Voorden ontdekken.

DE Inhaltsliste

Basisinformatie over de machine

Onderdelen van de machine 14/16

De machine aansluiten op de stroomvoorziening 18

Tweestaps persvoetlichter 20

Accessoires 22

Inrijgen van de machine

Hetplaatsen van de garenrolpen 24

Spoeltje opwinden 25

Spoeltje inzetten 28

Draadspanning 30

Bovendraad inrijgen 32

Automatisch draadinrijgsystem (optioneel) 34

Onderdraad naar boven halen 36

Naaien

Kiezen van de steek 38

Stekkeuzepaneel 40

Keuze bredte & lengte van de stek 42

Rechte steek 44

Achteruit naaien/ Het werk losmaken/ De draad doorknippen 46

Kiezen van rekbare steken 48

Blinde zoom 50

Maken van een knoopsgat in 1 stap 52

Maken van een knoopsgat in 4 stap 54

Knopen aanzetten 56

Ritsen 58

Algemene informatie

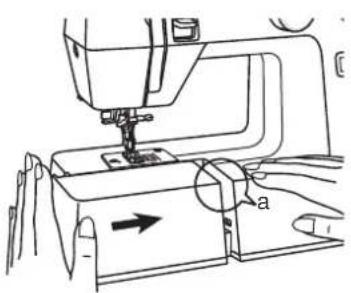

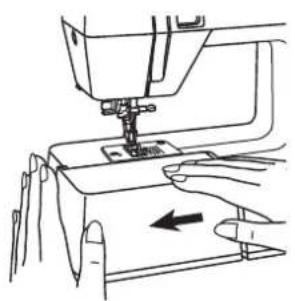

Plaatsen en verwijderen van de aanschuiftafel. 60

Verwisselen van het persvoetje 62

Overzicht naald/stof/garen 65

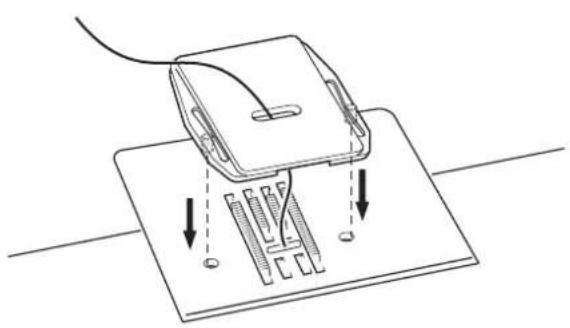

Stopplaat 67

Onderhoud en verhelfpen van problemen

Inzetten van de naald 69

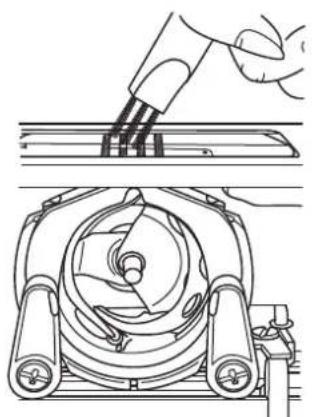

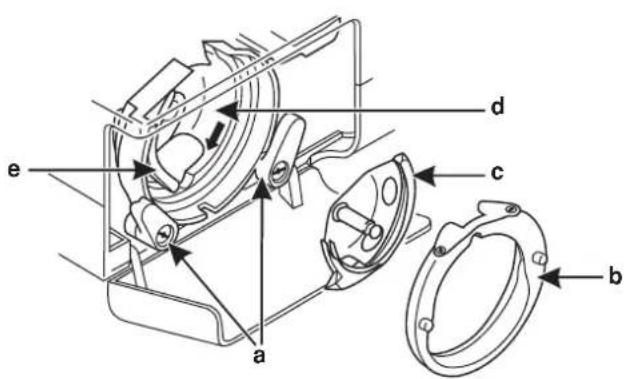

Onderhoud 71

Gids voor het verhelen van problemen 74

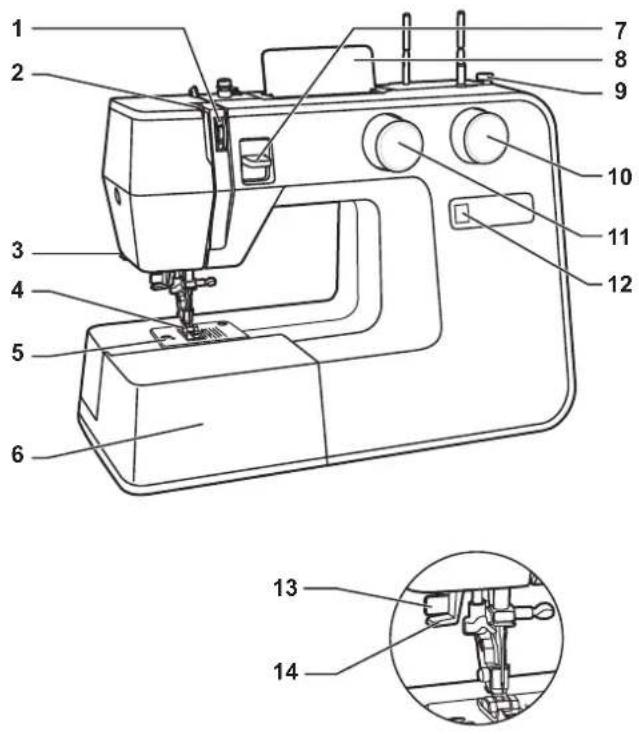

NL Onderdelen van de machine

1. Regeling draadspanning
2. Draadhevel
3. Draadsnijder
4. Persvoet
5. Naaldplaat
6. Naaitafel en accessoiresdoos
7. Knop voor acheteruitnaaien
8. Steekkeuzepaneel
9. Spoelwinderstop
10. Steeklengtheknop
11. Steebreedteknop (voor Style 40/Style UP 40)
12. Steekdisplay
13. Knop voor 1-staps knoopsgat (voor Style UP 20/30/40)
14. Automatische draadinrijger (voor Style UP 20/30/40)

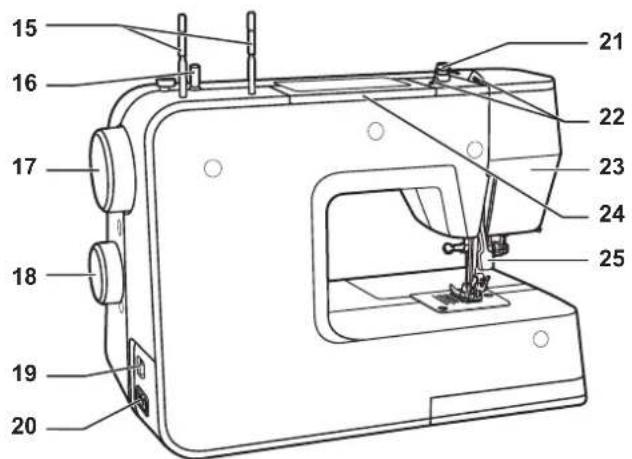

NL Onderdelen van de machine

1. Garenklospen
2. Spoelwindpen
3. Handwiel
4. Steekkeuzeknop
5. Aan/uitknop
6. Aansluiting voor elektriciteitssnoer
7. Onderdraadgeleider
8. Bovendraadgeleider
9. Ommanteling
10. Handvat
11. Persvoetlicher

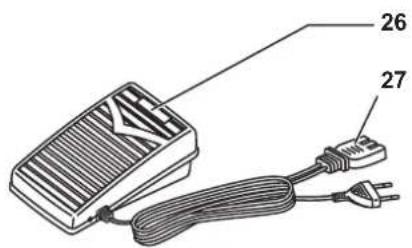

12. Voetpedaal
13. Elektriciteitssnoer

1

2
3

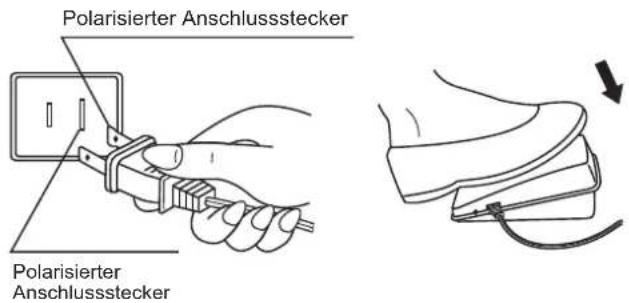

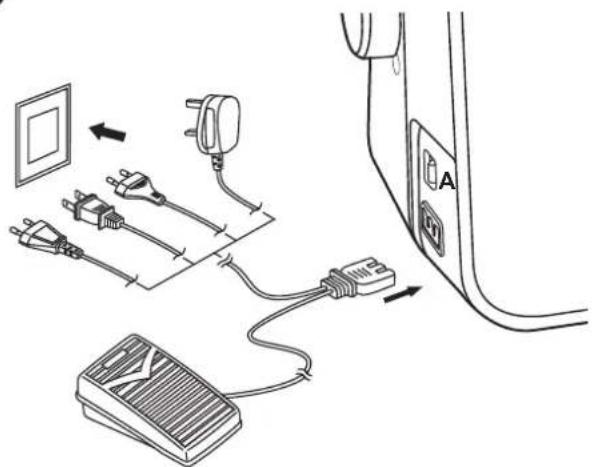

Aansluiten van de machine op de stroomvoorziening

Let op:

Haal de stekker uit het stopcontact als de machine nicht gebruikt worden.

Raadpleeg een gekwalificeerd elektricien als u Niet goed weet hoe u de machine op de stroomvoorziening moet aansluten.

Sluit de machine op een stroomvoorziening aan, zoals op de afbeelding te zien is. (1)

Deze machine is voorzien van eenpepolariseerde stekker die met een bijpassende gepolariseerde stekker/wandcontactdoos gebruikt dient te worden. (2)

Naaimachinelampje

Zet de aan/uitknop (A) op "I" om de machine aan te zetten. Het lampje gaat dan aan.

Voetbediening

Met het voetpedaal worden de naaisnelheid geregeld. (3)

BELANGRIJKEMDEDELING

Voor een apparaat met een gepolariseerde stekker (de ene pool is breder dan de andere). Om het risico van een elektrische schok te verminderen, is deze stekker zodanig gemaatkt dat hij maar op een manier in een gepolariseerde wandcontactdoos past. Als de stekker Niet goed past in de wandcontactdoos, draai de stekker dan om en probeer nog eens. Past hij nog allijd Niet, neem dan contact op met een gekwalificeerd elektricien om een geschikt stopcontact te installereren. Verander nooit de stekker, op wat voor manier dan ook.

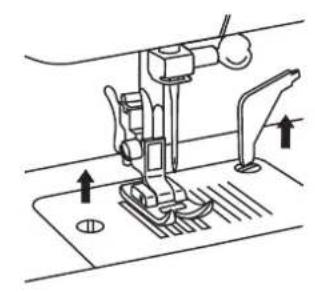

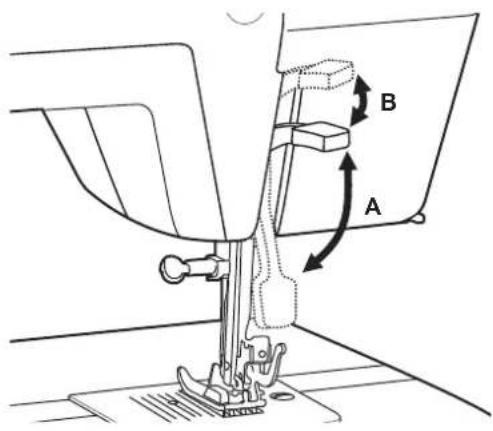

Tweestaps persvoetlichter

Met de persvoetlicher brengt u de persvoet omhoog en omlaag. (A)

Als u diverse lagen of dikke stoffen naait, kurz u de persvoetlicher extra hoop zetten, zodat u het werk beter kurz positioneren. (B)

1

a

006806008 006905008 006909008

b

j

c1

5

f

K

1

m

h

2

n

006804008

C

006803008

p

006800008

006810008

006812008

006016008

006917008

1

006916008006815008

V

W

DE

Zubehör

De accessoires können worden opgeborgen in de bergruimte voor accessoires.

Standaard accessoires (1)

a. Universe naivoet.
b. Ritsvoet
c1. Knoopsgatenvoet (voor Style 20/30/40)
c2. Knoopsgatenvoet (voor Style UP 20/30/40)
d. Knoop-aannaaivoet
e. Tornmesje/ borsteltje

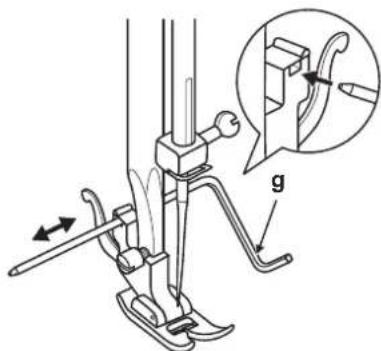

f. Geleider voor doorstikken/quilten
g. Doosje naalden
h. Spoeltjes (3x)
i. L-schroevendraaier
j. Olieflacon
k. Stopplaat
I. Vilten onderlegger voor garenklospen (2x)
m. Hoes

Optionele accessoires (2)

(Optionele accessoires worden nicht meegeleverd met de machine; ze zijnECHter verkrijgbaar als speciale accessoires bij de dealer bij u in de buurt.)

n. Open applicatievoet
o. Overlockvoet
p. Rolzoomvoet
q. Koordvoet
r. Blindezoommoet
s. Stop/bordurvoet
t. Rimpelvoet
u. Quiltvoet
v. Boventransportvoet
w. Tweelingnaald

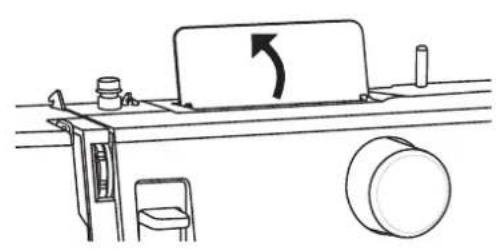

NL Hetplaatsen van de garenrolpen

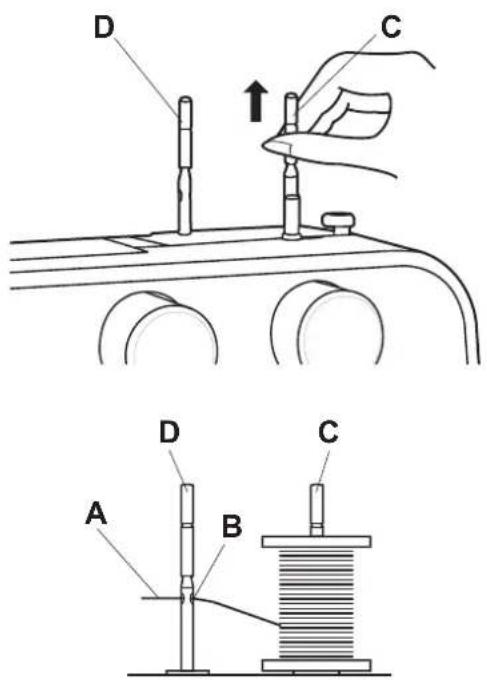

De garenrolpennen (C, D) dienen voor het vasthonden van de garenklosjesijdens de garentevoer maar de naaimachine. Voor gebruik trekt u de garenrolpennen maar boven. Voor Bewaringaar onderen drukken.

Opmerking:

Als u garen gebruikt, dat de neiging heeft om zich rond de garenrolpen te wikkelen,zet dan het garen op de garenrolpen (C) en leid dan de bovendraad (A) door de opening (B) van de garenrolpen (D),zie afbeelding.De opening (B) zou in de richting van het garenkosje要去en wijzen.

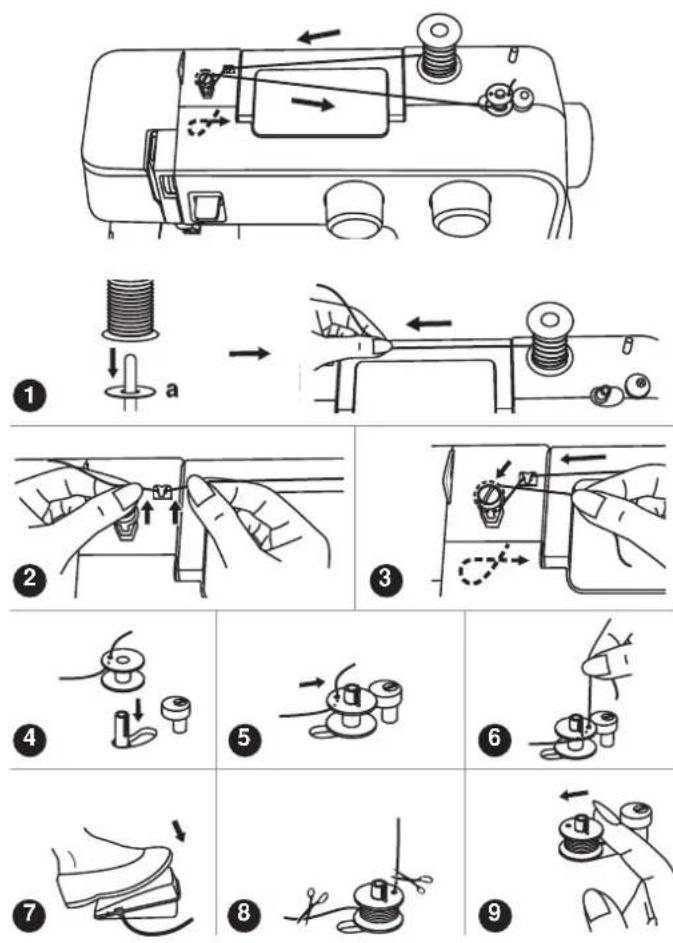

• Plaats het vilt en het garenklosje (a) op de garenklospen. (1)
• Duw de draad in in de draadgeleider. (2)
• Haal de draad met de klok mee rond de spanningsplaten. (3)
• Haal de draad door het spoeltje zoals afgebeeld en zet het spoeltje op de spelwinderas. (4)
• Duw de spoelwinderasaarrechts.5
• Houd het einde van de draad vast. (6)
• Druk met uw voet op het pedaal. (7)
• Laat na een paar toeren van het spoeltje het pedaal waar los. Laat het draadeinde los en knip het zo zich mogelijk bij de spoel af. Druk wee op het pedaal. Als het spoeltje vol is, gaat het langzamer draaien. Laat het pedaal los en knip de draad af. (8)
• Duw de spoelwinderas maar links (9) en haal de spoel eraf.

Let op:

Als de spelewinderas in positie "spoeltje opwinden" staat, dan naait de machine nicht en kan het handwiel Niet gedraaid worden. Om te beginnen met naaien, de spelewinderasaar links duwen (positie "naaien").

Zet de aan/uit knop op 'uit' ("O"), voordat u een spoeltje inzet of verwijdert.

Als u een spoeltje inzet of verwijdert, moet de naald in de hoogste stand staan.

• Verwijder de naaitafel en open het klapdeksel. (1)

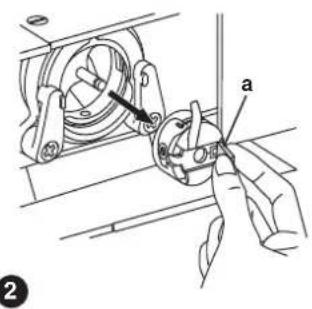

• Pak de spel oal vast bij het klepje en haal hem eruit. (a). (2)
• Haal de spoeluit het spoelhuis. (3)

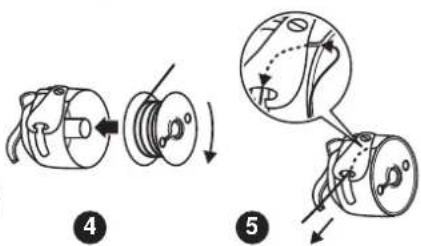

• Pak het spoelhuis vast met de linkerhand Leg met de rechterhand het spoeltje zo erin, dat de draad met de klok meeloopt (zie pijl). (4)
• Trek de draad door de gleuf en leg uw vinger erop. (5) Laat ongeveer 12 cm draad hangen.
• Pak het spoelhuis vast bij het klepje. (6)

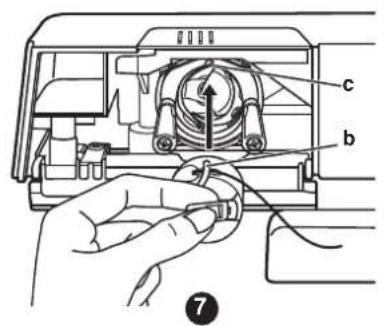

• Zet het terug in de machine; zorg dat de pin aan de bovenkant van het spoeltje (b) in de inkeping (c) bovenin valt. (7)

Let op:

Als de spoel Niet goed in de machine geplaatst is, valt unde zeruiit, zodra begonnen worden met naaien.

A

B

C

1
2

Fadenspannung

Basisinstelling voor de bovendraadspanning:"4".

Om de spanning te verhogen, de knop draaien tot het volgende hogere cijfer. Om de spanning te verlagen, de knop draaien tot het volgende lagere cijfer.

A. Normale draadspanning
B. Bovendraadspanning te los (te laag)
C. Bovendraadspanning te strak (te hoog)

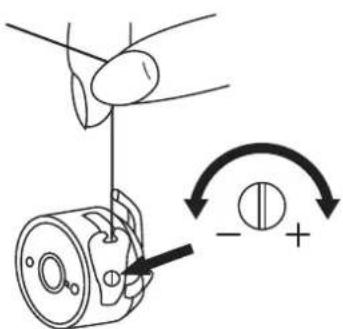

Onderdraadspanning (2)

Let op:

De onderdraadspanning (van de spoel) worden aangepast tijdens de fabricage, deze hoeft u in principe Niet te wijzigen.

Zo kurz u de spoelspanning testen: plaats het volle spoeltje in het spoelhuis. Laat het spoeltje hangen aan het uiteinde van de draad. Zorg dat de draad goed door de grijper zit.

Als de spanning goed is, rolt de draad zo'n 5 tot 10 cm af, als u uw hand met de draad zachtjes beweegt, waarna de spoel blijf hangen.

Als de spelof blijft afrollen, is de spanning te laag. Als de spanning te hoog is, rolt de spelof nauwelijks of helemaal Niet af. U kurz de spanning aanpassen met de schroevendraaier.

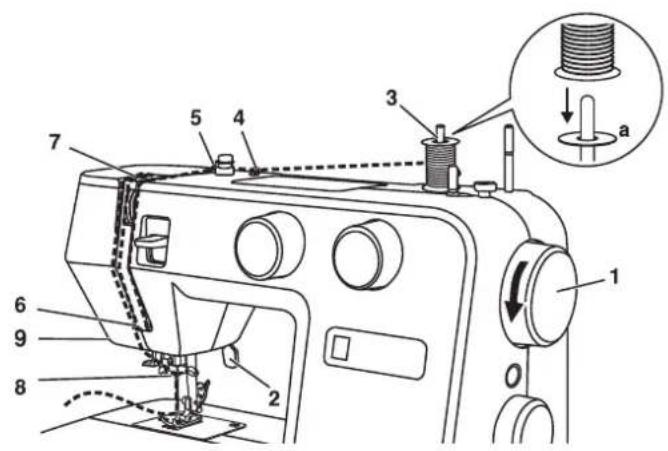

NL Inrijgen van de bovendraad

Op zichelf is dit een eenvoudig klusje, maar het is belangrijk dat het correct gebeurt, anders können diverse problemen bij het naaien het gevolg�n.

• Begin met de naald op het hoogste punct te zetten (1), en draai dan het handwiel gegen de klok in totdat de naald net waar begint te calen. Zet de persvoet omhoog, de spanningsplaten�n dan los. (2)
  Let op: Voor de veiligheid worden met klem aangeraden altijd de machine uit te zetten voordat u gaat inrijgen.
• Plaats de vilen onderlegger en het garenklosje (a) op de garenklospen. (3)
• Haal de draad vanaf het garenklosje door de bovendraadgeleider (4). Haal waar bij de draad door de voorspanner, zoals te zien is op de afbeelding. (5)

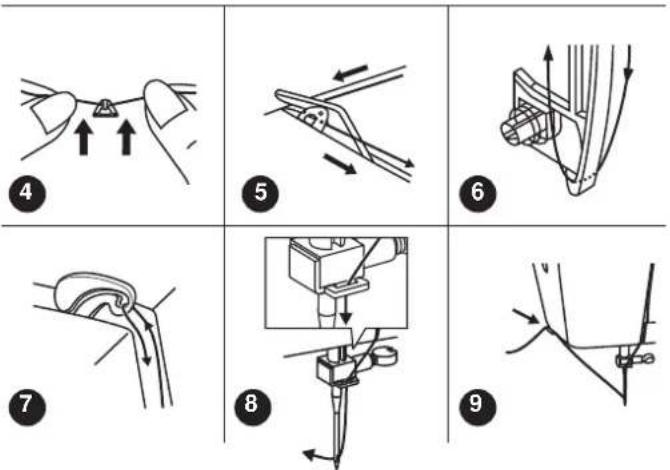

• Nu de spanningsmodule inrijgen: haal de draad maar beneden aan de rechterkant en weeer omhoog aan de linkerkant. (6) Het is handig om hierbij de draadussen het garenklosje en de bovendraadgeleider vast te honden.
• Als de draad—helemaal boven is, leid hem dan van rechts waar links door het sleufoogje van de draadhevel en dan weeer maar beneden. (7)
• Steek nu de draad door de geleider op de naaldklem (8) en leid de draad maar de naald. Rijg de draad van voor�<|im_start|>acter in de naald.
• Trek de draad door het oog van de naald waar achefteren tot er een eind van ongeveer 15 tot 20cm uit het oog van de naald hangt. Snij de draad af met de draadsnijder. (9)

Let op:

Beschikt uw naaimachine over een in de fabriek geinstalleerd automatisch inrijgsysteme, de gebruiksaanwijzing waarvoort vindt u op de volgende bladzijde.

1

Automatischer Nadeleinfadler (fur Style UP 20/30/40)

Achtung:

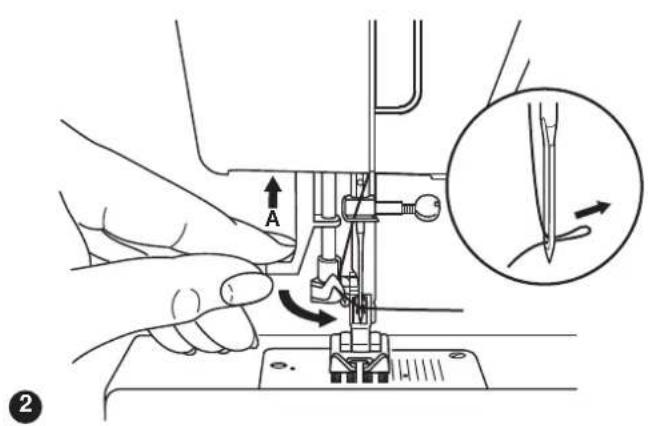

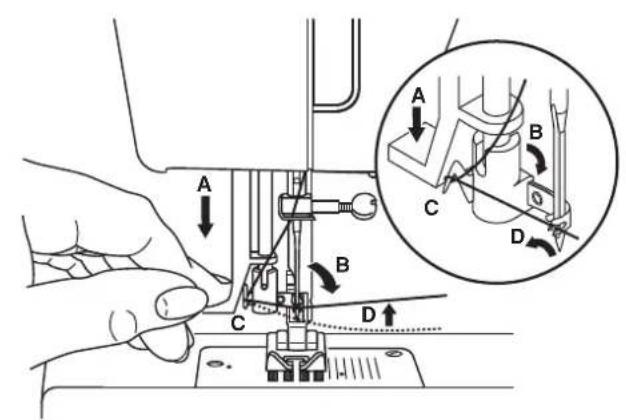

Automatisch inrijgsysteme (voor Style UP 20/30/40)

Waarschuwing: Zet de machine uit (aan/uitknop op "O")!

• Zet de naald in de hoogste positie.
• Duw de hendel (A) zo ver möglichk maar beneden.
• Het inrijgsysteme kommt nu vanzelf in inrijgpositie (B).
• Haal de draad rond de draadgeleider (C).
• Haal de draad voor de naaldangs rond haak (D) van boven aanen.
• Maak hendel (A) weir los.

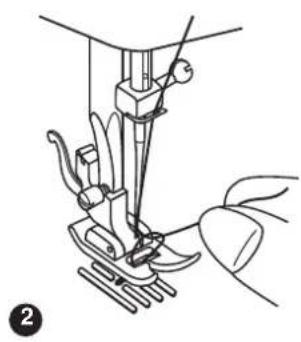

• Steek de draad door het oog van de naald.

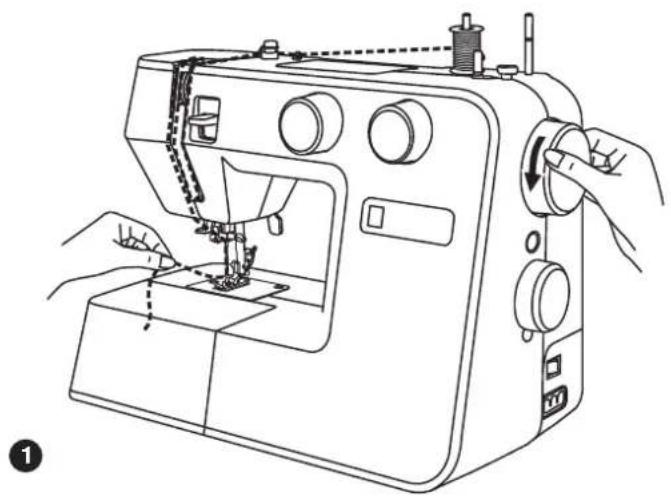

De onderdraad omhooghalen

Houd de bovendraad vast met de linkerhand. Draai het handwiel (1) maar u toe (tegen de klok in), zodate de naald eerst maar beneden komt en dan omhoog.gaat.

Let op:

Als het Niet goed lukt om de onderdraad omhoog te halen, controller dan of de draad Niet ergens vast is blijven hangen tussen het klapdeksel of de naaitafel.

Trek zachtjes aan de bovendraad om de onderdraad door het gat in de naaldplaat omhoog te halen. (2)

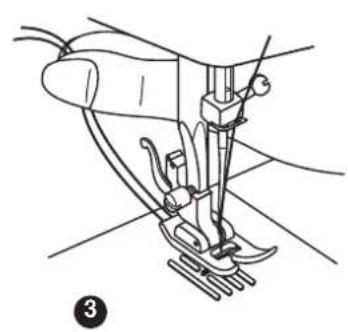

Leg bevde draden onder de persvoet door maar achteren. (3)

Zet de naald in de hoogste positie.

Om een steek te kiezen, draaait u gewoon aan de steekkeuzeknop. De steekkeuzeknop kan in beiden richtingen draaien.

Voor de kachtsteek" met de stekkeuzeknop.

Pas de steeklengthe aan met de knop voor de steeklengthe.

Voor de kizgzagsteek" " met de stekeuzeknop.

Pas de lenghte en de bredte van de stek aan de te naaien stoffen aan.

Voor de steken onder S1 en S2 de steeklengtekeuzeknop op "S1" of "S2" zetten, cervolgens de gewenste steek kiezen met de steekeuzeknop, en ten slotte de bredte van de steek aanpassen met de steekbreedtekeuzeknop.

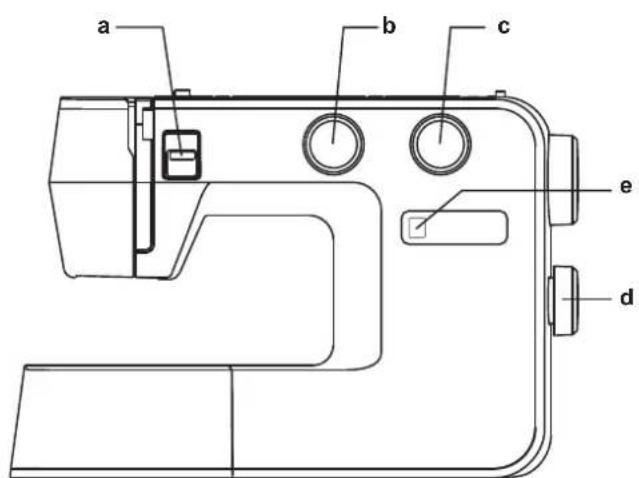

a. Achteruitknop
b. Steekbreedteknop (voor Style 40/Style UP 40)
c. Steeklengtekeuzeknop S1-S2
d. Steekkeuzeknop
e. Stekendisplay

DE Stichmusterplatte

Kiezen van steekbreedte & steeklengthe

Werking van de keuzeknop voor de steekbreedte

De maximale bredte voor zigzagsteken is 5mm . Bij alle steken kan een smalle bredte ingesteld worden. De bredte neemt toe, als u de keuzeknop van "0" maar "5" draait. (1)

Met de keuzeknop voor de steekbreedte worden ook de traploos verstelbare naaldpositie bij de rechte steek bepaald. Bij positie "0" staat de naald in het midden en bij "5" helemaal links (pour Style UP 40), bij positie "0" staat de naald in het midden en bij "5" helemaal rechts (pour Style 40)

Werking van de keuzeknop voor de steeklengthe bij zigzagsteken

Zet de stekenkeuzeknop op zigzag.

De zigzagsteek worden steedsDICHTer, als de lengtekeuzeknopDICHTer bij de "0"komt.

Nette zigzagsteken krijgt u normala met lengte 2,5 of minder. (2)

Werking van de keuzeknop voor de steeklengte bijrecht stikken

Voor het makesen van rechte steken, de steekeuzeknop op een rechte steen zetten. Bij draaien aan de steeklengtekeuzeknop verminder te lengte van de afzonderlijke steken als de knop dichter bij de "0"komt. Als de knop maar de "4"gaat, neemt de lengte van de afzonderlijke steken toe. (3) Over het algemeen moet u een grotere steeklengte gebruiken bij het naaien van zwaardere stoffen of als u een dikkere naald of draad gebruikt. Gebruik een korte steeklengte als u dunnere, lichtere stoffen naait of als u een dunnere naald of draad gebruikt.

1

2
3

DE Geradstich-Nahen

Kies een rechte steck. (1)

Leg de stof onder de persvoet. Leg waar bij de rand van de stof langs de gewenste geleidelijn op de naaldplaat. (2)

Laat de persvoetlicher zakken en druk met de voet op het pedaal om te beginnen met naaien. (3)

1

2

3

Rückwärtsnahlen

Om het begin en eind van een naad vast te zetten, op de knop voorchteruit naaien (A) drukken.

Naai een paar steken achechteruit. Laat de knop weeer los, en de machine naait weeer vooruit. (1)

Het werk losmaken van de machine

Draai het handwiel maar u toe (tegen de klok in) om de draadhevel in de hoogste positie te brengen, zet de persvoet omhoog en haal het werk achefter langs de naald en de persvoet onder de machine vandaan. (2)

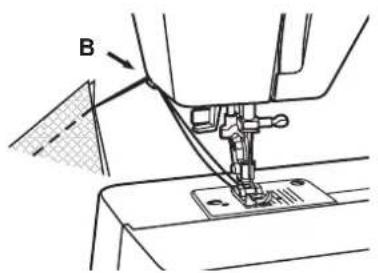

De draad doorsnijden

Trek de draden onder en acheter de persvoet. Leid de draden\ aar de zichkant van de machine, waar de draadsnijder (B). Trek\ de draden maar beneden, en ze worden afgesneden. (3)

Stichbreitenwahlrad

Stichtängenwahlrad

Stichbreitenwahlrad

Stichtängenwahrrad

Hetkiezen van rekbare steken (voor Style 30/40,Style UP 30/40)

U kurz de rekbare of stretchsteken kiezen door de keuzeknop op de gewenste steek te zetten. Zet de keuzeknop voor de steenklenge op "S1" of "S2". Er zijn verschillende stretchsteken. Hier+zijn twee voorbeelden:

Rechte stretchsteek

Zet de steekeuzeknop op " III".
Deze steek worden gebruikt om drievoudig versterkte
stretchnaden en slijtvide naden te make.
De machine naait twee steken vooruit en een steek achteruit.

Ric Rac (drievoudige zigzagsteek)

Zet de steekeuzeknop op "3".
Zet de knop voor de steebreedte+tussen "3" en "5" . (voor Style 40/Style UP 40)
Ric rac is geschikt voor stevige, dicht geweven stoffen als denim, corduroy,pipeline, zeildoek, canvas enzovoort.

Stichbreitenwahrlad

Stichbreitenwahlrad

1

2

Blindsbaum

Voor zomen van gordijnen, broeken, rokken enzovoort.

Blinde zoom voor stretchstoffen.

A. Blinde zoom voor stevige stoffen

Zet de keuzeknop voor de steenklengthe op het bereik dat getoond worden op de afbeelding rechts. Blinde zomen worden normalaalECHTER met een wat langere steenklengthe gemaakt.

Zet de keuzeknop voor de steekbreedte op een waarde die geschikt is voor het gewicht en het type van de stof die u wilt naaien, binnen het bereik dat getoond worden op de afbeelding uiterst rechts op de bladzijde.

Over het algemeen worden een smalle steek gebruikt voor Lichtere stoffen en een bredere steek voor zwaardere stoffen. Doe alsijd eerst een naiaoproefje om te kijken of de machineinstellungen geschiktঃoor het materiaal.

Blinde zoom:

Strijk de zoom op de gewenste breedte waar binnen. Vouw de zoom terug (zoals in figuur 1) gegen de goede Kant van de stof, zodat het bovenste deel van de zoom ongeveer 7mm verderuitsteekt aan de goede Kant van de bevouwen stof.

Begin langzaam te naaien op de vouw, zorg waar bij dat de naald Lichtjes de gezouwen goede kant aan de bovenkant raakt en waar van een of twee draadjes meepakt. (2)

Als de zoom—helemaal gestikt is, de stof waar uittvouwen en persen.

Naaien van een 1-staps knoopsgaten (voor Style UP 20/30/40)

Het naaien van knoopsgaten is snel en gemakkelijk en levert goede resultaten op. Maak voor de zekerheid algijd eerst een proefknoopsgat op een stukje van de stof waarmee u werkct en het materiaal dat u gebruikt ter versteviging.

Een knoopsgat maken

1. Gebruik kleermakerskrijt om de plek voor het knoopsgat aan te gezven op de stof.
2. Plaats de knoopsgatenvoet en zet de steekeuzeknop op ""Zet de steeklengte op ""Zet de steekbreedte op "5". Het kan好奇心Dat u de bredte aan moet passen aan uw werkstuk. Maak een proefknoopsogat om te kijken of aanpassingen nodig zich.
3. Laat de persvoet zakken, zorg dat de merktekens op de voet gelijklogen met de merktekens op de stof (1). (De voorste trens worden het eerst gestikt.) (Zorg dat het merkteken op de stof (a) gelijk ligt met het merkteken op de voet (b).)
4. Maak de knoopplaat open en leg de knoop erin.
5. Laat de knoopsgathendel zakken en duw hem zachtjes waar achteren (3).
6. Houd de bovendraad losjes vast en begin te naaien.
7. Bij het makes van een knoopsgat is dit de volgorde (4).
8. Stop als de knoopsgatcyclus voltooid is.

Een knoopsgat make in stretchstoffen (5)

Als u knoopsgaten maakt in stretchstof, leg dan een dikkere draad of een dun koordje onder de knoopsgatenvoet. Bij het naaien van het knoopsgat worden het koord als opvulling gebruikt.

1. Gebruik kleermakerskrijt om de plek voor het knoopsgat aan te经营活动 op stof. Bevestig de knoopsgatenvoet enzet de steekkeuzeknop op ＂ .Zet de lengte van de steek op "
2. Haak de inlegdraad aan de achterkant van de naaivoet, leid de twee uiteinden naar de voorkant van de voet, leg ze in de groeven en bind zeijdelijk vast.
3. Laat de persvoet zakken en begin te naaien.
   *Stel de steekbreedte zo in, dat deze past bij de diameter van de inlegdraad.
4. Als het knoopsgat genaaid is, de inlegdraad zachtjes strak trekken. Knip dan de uiteinden af.

Naaien van een 4-staps knoopsgaten (voor Style 20, 30, 40)

Voorbereiden

• Verwijder de universele voet en bevestig de knoopsgatvoet.
• Meet de diameter en de dikte van de knoop en voeg 0,3 cm (1/8") toe voor de trenzen; markeer de groote van het knoopsgat op de stof.
• Leg de stof onder de naaivoet, zodat de markings op de knoopsgatvoet overeenkomt met de startmarkering op de stof. Breng de naaivoet olaag, zodat de middenlijn van het knoopsgat die op de stof is aangegeven overeenkomt met het midden van de knoopsgatvoet.

Pas de steeklengteknop in de" "aan om de steekdichtheid in te stellen.

Opmerking:

De dichtheid verschl nt naargelang de stof.

Naai altijd eerst een proefknoopsgat op de stof die u gaat gebruiken.

Volg de 4-stapsreeks door met de steekeuzeknop van de ene stap maar de andere te gaan. Wanner u van stap maar stap gaat bij het maken van het knoopsgat, moet u controeren of de naald omhoog staat voordat u de steekeuzeknop maar de volgende stap draait. Let erop dat u Niet te veel steken naait in stap 2 en 4. Snijd het knoopsgat met een tornnesje open vanaf beiden uiteinden aan het midden toe.

Tips:

• Het resultaat worden Mooier als u de bovendraadspanning iets vermindert.
• Gebruik een versteviging voor dunne of elastische stoffen.
• Het is aanbevolen dikt garen of koord te gebruiken voor elastische of gelebreide stoffen. De zigzag moet over het dikke garen of het koord heb een naaien. (5)

Stichbreitenwahrrad

Stichtlangenwahrrad

2

3

Annahen von Knöpfen

Stopplatte installieren. (1)

Vervang de persvoet door de knoopaanzetvoet. Leg het werkstuk onder de voet. Leg de knoop op de gemarkeerde plek en LAST de voet zakken.

Zet daarna de steekeuzeknop op '' ennaai enkele vastzet steken. Kies de zigzag bredte passend voor de twee gaten in de knoop. Draai het handwiei met de hand enkele malen om te controeren of de naald zowel inehrechter als het linker gat gaat zonder de knoop te raken. Pas de bredte eventeel aan.

Naai langzaam ongeveer 10 steken. Kies nu met de steekeuzeknop " en naai enkele vastzet steken. (2) (voor Style 20, Style UP 20)

Zet de steekeuzeknop op zigzagsteek " ". Zet de steekbreedte op "3" - "5", afhankelijk van de afstandussen de gaatjes van de knoop.

Draai aan het handwiel, om te controlleren of de naald netjes in het linker- en rechtergaatje van de knoop gaat. Zet de steekeuzeknop op rechte steek ", en naai een paar aanhechtsteken.

Zet de steekeuzeknop op zigzagsteek " en naai langzaam de knoop aan, met ongeveer tien steken. Zet de steekeuzeknop op rechte steek ", en naai een paar aanhechtsteken. (2) (voor Style 30/40, Style UP 30/40)

Als er een steeltje gemaakt moet worden, een stopnaald bovenop de knoop leggen en naaien. (3) Voor knopen met 4 gaatjes, eerst door de voorste twee gaatjes stikken (2), het werk waar voren duwen enervoigens door de achechterste twee gaatjes stikken, zoals beschreven. (3)

Stichbrittenwährad

Stel de machine in als op de afbeeldingen.

1. Leg de goede kanten van de stof op elkaar.
   Stik een naad op twee cm van de rechterkant tot aan de onderkant van de rits. Naai een paar steken acheteruit om af te hechten. Vergroot de steeklengte tot het maximum, zet de spanning lager dan 2, en rijg de rest van de naad.
2. Pers de naad open. Leg de rits met de goede kant maar beneden op de naad, met de tanden gegen het stikselen aan. Rijg de beiden ritshelften vast.
3. De ritsvoet kan links of rechts bevestigd worden, afhankelijk van de kant die u wilt naaien.
4. Stik de rits rondon, haal dan de rijgdraad weg.

2

1

3

De aanschuibare naaitafel gebruiken

De naaitafel loshalen

Duw de aanschuifbare naaitafel maar links om deze los temaken. (1)

Aanbrengen van de naaitafel

Houd de aanschuifbare naaitafel horizontal, en duw de naaitafel in de richting van de pijl. (2)

Let op:

Klik de aanschuiftafel vast. Let op uw vingers! (a)

In de aanschuifbare naaitafel konnen accessoires bewaard worden. (3)

2

1

3
4

NahfuB auswechseln

Achtung:

Persvoet verwisselen

Waarschuwing:

Zet de machine uit, dus de aan/uitknop op ("O"), als u een van onderstaande werkzaamheden.gaat verrichten.

Persvoet verwijderen

Zet de persvoet omhoog met de persvoetlicher.

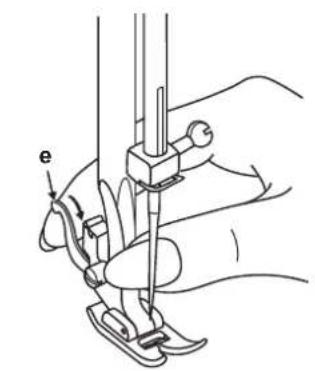

Duw de hendel omhoog (e) en de voet kommt los. (1)

Persvoet bevestigen

Laat de persvoetschacht (b) zakken met de persvoetlichter, totdat de inkeping (c) vlak boven de pen (d) staat. (2) De persvoet (f) klikt vanzelf vast.

Verwijdenen en bevestigen van de persvoetschacht

Zet de persvoetstang (a) omhoog met de persvoetlichter.

U kurz de persvoetschacht (b) verwijderen en bevestigen zoals aangegeven is op de afbeelding. (3)

Bevestigen van de geleider voor doorstikken/quilten

Bevestig de geleider voor doorstikken/quilten (g) in de gleuf, zoals aangegeven is op de afbeelding. Pas de afstand maar wens aan voor zomen, plooien en doorstikken enzovoort. (4)

DE Nadel/Stoff/Faden Tabelle

Overzicht naald/stof/garen

KEUZEGIDS VOOR NAALDEN, STOFFEN EN GAREN

NAALDDIKTE STOFFEN GAREN
9-11(65-75)	Lichtgewicht stoffen-dun katoen, voile, dunne wol,+zijden, mousseline, kunstzijde, T-shirtstoffen, dunne katoenen stretch, tricot, jersey, crêpe, geweven polyesters, stoffen voor shirts en blouses.	Garen voor lichte toepassingen in de kwaliteit katoen, nylon of polyester.
12(80)	Middelzware stoffen-katoen, satijn, kettleclote (stevig polyester-katoen), zeildoek, stevig tricot,lichtgewicht wollen stoffen.	De meeste garens (van gemiddelde dikte) zijn geschikt voor deze stoffen en naalddiktes. Gebruik polyester garen voor synthetische stoffen en katoenen garen voor natuurlijke, geweven stoffen. Gebruik algtd hetzelfde soort garen voor boven- en onderdraad.
14(90)	Middelzware stoffen-katoenen canvas, wol, zwaardere tricots en gebreide stoffen, badstof, denim.
16(100)	Zware stoffen-canvas, wol, outdoorstoffen zoals tentdoek, doorgestekte en gewatteerde stoffen, denim, meubelstoffen (licht tot medium).
18(110)	Zware wol, jas- en mantelstoffen, meubelstoffen, sommige soorten leer en kunststoffen.	Garen voor zware toepassingen. (Gebruik zware persvoetdruk en de steken met de hogere nummers.)

BELANGRIJK: Zorg dat de dikte van de naald past bij de dikte van het garen en dikte en gewicht van de stof

KEUZE VAN NAALDEN EN STOFFEN

NAALDEN	BESCHRIJVING	SOORT STOF
HAx115x1	Naalden met standard scherpte. Maten van dun tot dik. 9 (65) tot 18(110)	Natuurlijke geweven stoffen-dunne wol, katoen, zijde enzovoort. Niet aangeraden voor zwaardere gebreide stoffen en zwaarder tricot.
15x1/705H(SUK)	Semi-ballpointnaald (semi-stretchnaald), gegroefd. 9(65) tot 18(110)	Natuurlijke en synthetische geweven stoffen, polyestermixen. Polyester tricot en gebreide stoffen. Kan gebruikt worden inplaats van 15x1 voor het naaien van alle stoffen.
15x1/705H(SUK)	Volledige ballpointnaald (stretchnaald). 9(65) tot	Sweatstof, Lycra, badpakstof, elastisch materiaal.
130 PCL	Leernaalden. 12(80) tot 18(110)	Leer, kunststof, meubelstoffen. (Maakt eenkleiner gaatje dan een standard dikke naald.)

Let op: 1. Tweelingnaalden können extra aangeschaft worden als handig hulpmittel bij praktische en decoratieve toepassingen.
2. Als u met een tweelingnaald naait, moet de steekbreedte altijd minder zichn dan "3".
3. Europese maten voor naalden: 65, 70, 80 enz. Amerikaanse en Japanse maten voor naalden: 9, 11, 12 enz.
4. Vervang de naalden regelmatig tot vaak (ongeveer voor ieder kledingstuk een neue naald). Vervang de naald ook onmiddelijk als de draad breekt of als er steken overgeslagen worden.
5. Gebruik een tegenvoering/versteviging bij fjne of rekbare stoffen.

DE Stopplatte

Voor bepaalde klusjes (bijvoorbeeld stopwerk of borduren uit de vrije hand)要去 de stopplaat gebruikt worden.

Breng de stopplaat aan zoals op de afbeelding te zien is.

Verwijder de stopplaat als u weer normal naaiwerk gaat doein.

1
2

Nadel einsetzen

Achtung:

Inzetten van de naald

Waarschuwing:

Zet de aan/uit knop op 'uit' ("O"), voordat u de naald inzet of verwijdert.

Vervang de naald regelmatig, in ieder geval als de naald gebruikssporen vertoont of problemen veroorzaakt.

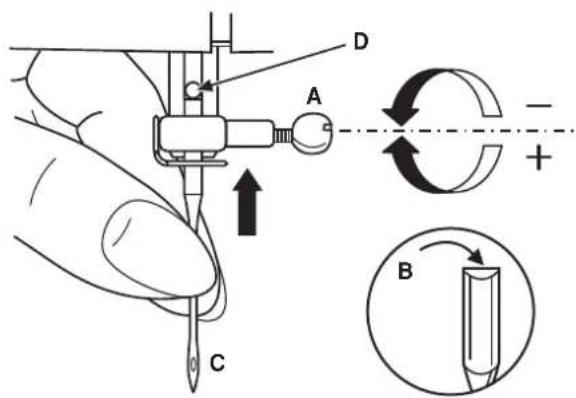

Zet de naald in als volgt (zie ook de afbeelding):

A. Draai de naaldklemschroef los. Draai deze na het inzetten van deijke naald waar vast. (1)
B. De platte kant van de naald moet algid maar achteren gericht zich.
C/D. Duw de naald er zo ver möglichk in.

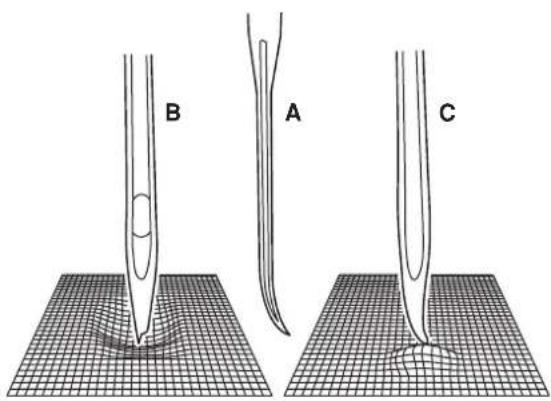

Naalden moeten in perfecte conditie zich. (2)

Problemen können veroorzaakt worden door:

A. Verbogen naalden
B. Beschadigde punt
C. Botte naalden

1 2

DEWartung

Achtung:

Koppel de machine los van de stroomvoorziening door de stekker uit het stopcontact te halen. Als u de machine gaat schoonmakers, moet u altijd eerst de machine loskoppelen van de stroomvoorziening door de stekker uit het stopcontact te trekken.

Verwijder de naaldplaat:

Draai het handwieit totdat de naald in de hoogste stand staat.
Open het klapdeksel aan de voorkant en draai met de schroevendraaier de naaldplaatschroeven los. (1)

Schoonmaken van de transporteur:

Verwijder het spoelhuis en gebruik de bijgeleverde borstel om het hele gebied schoon te make. (2)

Schoonmaken en smeren van de grijper:

Verwijder het spoelhuis. Klik de twee klemmen (a) die de grijper vasthondenaardebuitenkant.Verwijder de grijperring (b) en de grijper (c) en maak ze schoon met een zachte doek. Smeer de punten die aangegeven worden door (d) met 1 tot 2 druppeltjes naaimachineolie.Draai het handwiel tot de grijperhouser (e) links staat.Zet de grijper terug (c).Zet de grijperring terug en klik de twee grijperklemmen weer vast. Ze het spoelhuis weeer in de machine en zet de stikplaat wee por zichn plaats.

Belangrijk:

Pluizen en draden van stoffen regelmatig verwijderen Uw machine heeft regelmatig onderhoud nodig door een van onze Servicediensten.

Fehlersuchanleitung

Problem

Oberfadenbrüche

Ursache

Gids voor het verhelfpen van problemen

Probleem

Bovendraad breekt

Oorzaak

1. De machine is Niet goed ingeregen.
2. De draadspanning is te strak
3. Het garen is te dik voor de naald.
4. De naald is Niet goed ingezet
5. Het garen heeft zich rond de garenklospen gedraaid.
6. De naald is beschadigd.

Onderdraad breekt

1. Het spoelhuis zit Niet goed in de machine.
2. Het spoelhuis is Niet goed ingeregen.
3. De draadspanning van de onderdraad is te strak.

Overslaan van steken

1. De naald is Niet goed ingezet.
2. De naald is beschadigd:
3. Naald van verkeerde dikte in gebruik.
4. De persvoet is Niet goed bevestigd.

Naald breekt

1. De naald is beschadigd.
2. De naald is Niet goed ingezet.
3. Verkeerde naalddekte voor de stof
4. Verkeerde voet bevestigd.

Losse steken

1. De machine is Niet goed ingeregen.
2. Het spoelhuis is Niet goed ingeregen.
3. Verkeerde combinatie naald/stof/garen.
4. Draadspanning is Niet goed.

Naden trekken of rimpelen

1. De naald is te dik voor de stof.
2. De steeklengte is nicht juiest
3. De draadspanning is te strak.
4. De stof trekt zich samen.

Ongelijkmatige steken, ongelijkmatig transport

1. Garen van slechte kwaliteit.
2. Het spoelhuis is Niet goed ingeregen.
3. Er is aan de stof getrokken.

Machine maakt lawaai

1. De machine moet gesmeerd worden.
2. Pluizen of olie/vet op de grijper of de naaldstang.
3. Olie van slechte kwaliteit gebruikt
4. De naald is beschadigd.

Machine loopt vast

Garen zit vast in de grijper.

Oplossing

1. Machine opniewinrijgen.
2. Draadspanning verminderen (kies lager nummer).
3. Gebruik een dikkere naald.
4. Verwijder de naald en zet een neue in (platte kant maarachten).
5. Pak het garenklosje erat, wind het garen weer op het klosje

6. Vervang de naald.

7. Verwijder het spoelhuis en zet het weer in de machine. Trek aan de draad. De draad要去 gemakkelijk afrollen.

8. Controller de spoel en het spoelhuis.

9. Verminder de onderstraadspanning (zoals beschren in de gebruiksaanwijing).

10. Verwijder de naald en zet hem opnieuw in (platte kant maar achteren).

2.Zeteennieuwe na

1. Kies een naald die wél bij het garen en de stof past.

2. Controller, en bevestig correct.

3. Zete een neue naald in.

4. Zet de naald goed in (platte kant maarachten).

5. Kies een naïd die wél bij het garen en de stof past.

6. Kies de juiste persvoet.

7. Controller de inrijging

8. Rijg het spoelhuis in, zoals in de gebruiksaanwijzing staat.

9. De naalddikte moet bij het garen en de stof passen.

10. Corrigeer de draadspanning.

11. Kies een dunnere naald.

12. Pas de steeklength

13. Kies een lossere draadspanning.

14. Gebruik voering of versteviging bij fijn de rekbare stoffen.

15. Gebruik een betere kwaliteit garen.

16. Verwijder het spoelhuis, rij het opnieuw in en zet het goed in de machine.

17. Trek Niet aan de stof onder het naaien, laut de machine de stof, transporteren.

18. Smeer de machine Zoals in de gebruiksaanwijzing staat.

19. Maak de griper en de transporteur schoon zoals in de gebruiksaanwijzing staat.
20. Gebruik alleen naaimachineolie van goede kwaliteit.
21. Vervang de naald.

Verwijder bovendraad en spoelhuis, draai het handwiel met de hand waar voren enaar achteren en verwuijder de resten van het garen. Smeren zoals beschreiben in de gebruksaanwijzing.

DE

Gooi afgedankte elektrische apparaten nicht bij het restafval, breng ze maar een inleverpunt (van uw gemeente bijvoorbeeld). Neem contact op met uw gemeente voor informatatie over inleverpunten.

Als elektrische apparaten gestort worden op stortplaatsen, können gevaarlijke stoffen in het grondwaterlekken en zo in de voedselketenterechtkomen. Dat is schadelijk voor uw gezondheid en welzijn.

Als u een oud apparaat verwangt door een nieuw, is de winkelier wettelijk verplicht om uw oude apparaat in te nemen, zonder dat u hiervoor extra moet betalen.
