GEBRUIKSAANWIJZING Iberica 750 FORGE ADOUR

U hebte een FORGE ADOUR Plancha aangeschäft

De Plancha is een staat die tot zeer hoge temperatures (300 - 350°C) kan worden verhit, voor contactbereiding van allerlei soorten voedsel.

Het is noodzakelijk deze handleiding voor elk gebruik van de Plancha te lezen.

In de handleiding vindt u advies over de volgende onderwerpen:

Inhound van de doos . 16
Inhoud van het Accessoirezakje...... Pagina 16
Montage-instructies..
Gasaansluiting (Belgien.Luxemburg)... Pagina 18
Kenmerken.. 19
Voorzorgsmaatregelen voor gebruik...... Pagina 19
Gebruiksadviezen.. 20/21
Onderhoudsadviezen.. .Pagina 21
Garantie . 22

PLANCHA

IBERICA 750 INOX

ASSORTIMENT 2013

Categorié 13+

Categorié I2E+

Butaan 28/30 mbar / Propaan 37 mbar Aardgas G20 - 20 mbar / G25 - 25 mbar

Markering € 1312

Naargelang uw bestelling is het apparaat in de fabriek afgesteld voor een gebruik met butaan/ propaan 28-30/37 mbar of aardgas, G20, 20mbar, G25, 25 mbar. Een herinnering aan het te gebruiken gas staat vermeld op de verpakking en op het gegevensplaatje op het apparaat

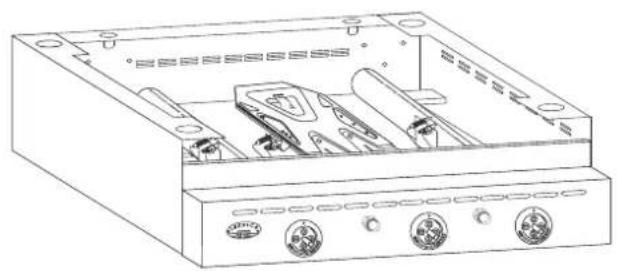

De roestvrij stalen behuizing x1

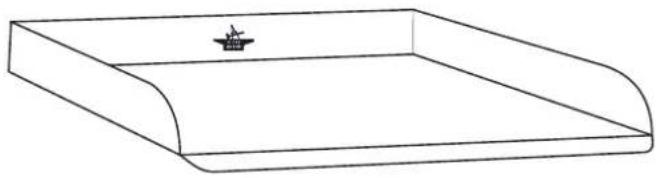

Bakplaat x1

Vetopvangreservoir x1

Accessoirezakje x1

Gebruikshandleidning x1

INHOUD VAN HET ACCESSIOREZAKJE

Moeren voor Poten x4

Handgrepen van het Vetopvangreservoir x2

Deksel aansteker x2

Poten x4

Schroeven voor handgrepen van het Vetopvangreservoir x4

Veer aansteker x2

Schroeven voor Poten x 4

Hendel x3

batterij R6 1,5V x2

Stelschroeven x2

MONTAGE-INSTRUCTIES

IBERICA 750 INOX

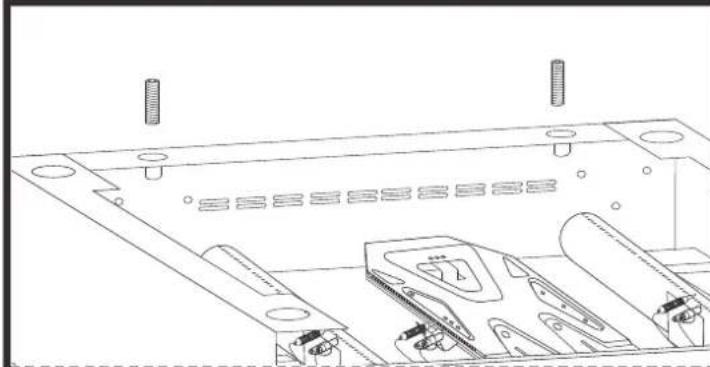

Schroef de 2 stelschroeven in de uitsparingen aan de hinterkant van de Plancha.

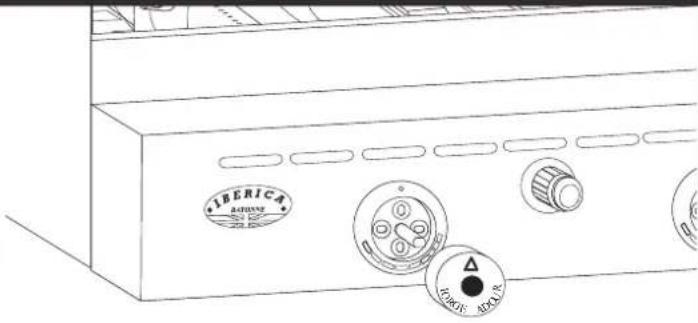

Bouw de bedieningshendel in de as van de kraan in, nadat u de as vooraf als volgt gespositioneerd hebt:

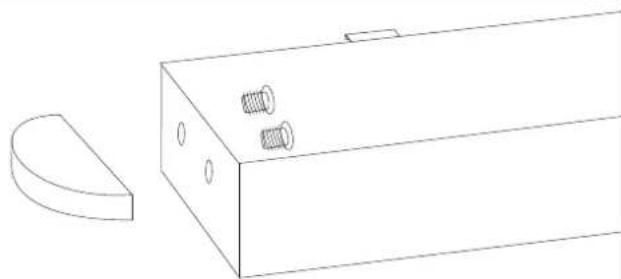

Bevestig de 2 handgrepen met de schroeven aan de zijkanten van het vetopvangreservoir.

wwww

• +

Plaats de batterij in de aansteker aan de voorzijde van de Plancha, houd rekening met de + en - pool. Breng verwolgens de veer aan, in de in bovenstaande afbeelding aangegeven richting. Schroef het deksel vast.

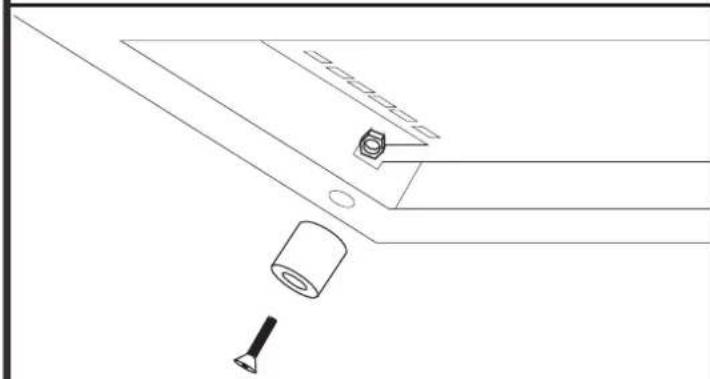

Bevestig de 4 poten aan de onderzijde van de Plancha, met behulp van de schroeven en moeren.

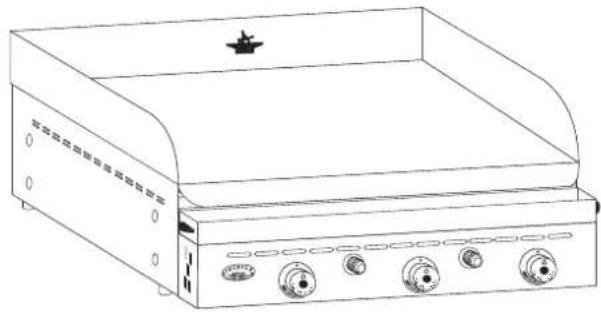

Plaats de bakplaat op de Plancha.
Plaats ook het vetopvangreservoir.

Zorg, voor elk gebruik van het apparaat, dat het vetopvangreservoir goed geplaatst is door het in de gleuven van de behuizing te schuiven

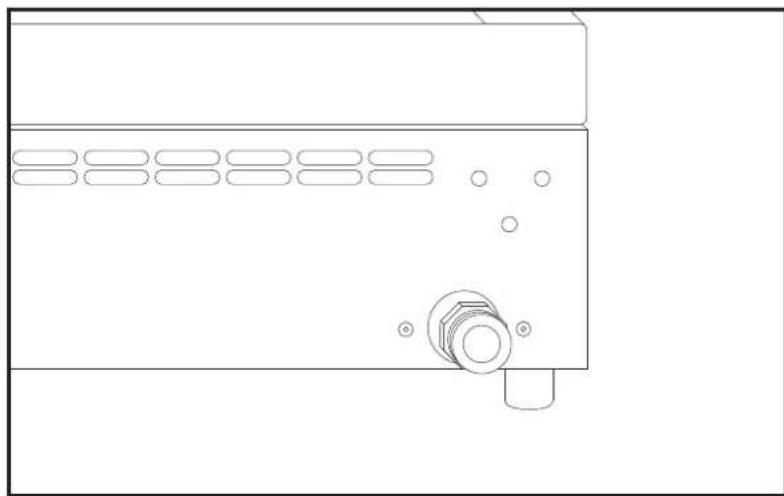

Uw FORGE ADOUR Plancha is ingesteld om op Butaan-/Propaangas of op Aardgas te werkken volgens uw aanvraag bij de verkoperijdens de aanschaf. Het te gebruiken gastype staat genoteerd op het etiket aan de zijkant van de Plancha.

De aansluiting van de gasslang moet worden uitgevoerd volgens de instructies van de fabrikant van de slang, alsook met inachtneming van de geldende normen in het betrokken land

De rubber slang moet over de hele lenghte zichtaar en gemakkelijk bereikbaar zijn

Houd u aan de gebruiks- en veiligheidsinstructies (bijv.: geldigheidsdatum...) vermeld door de fabrikant van de slang.

Het aansluiten van de Plancha's kan worden uitgevoerd met :

• Een flexibele metalen slang volgens de norm EN 14 800
• Een elastomeer slang volgens de norm NBN D 04 002

De Butaan/Propaan drukregelaars要去en voldoen aan de norm EN 12 864 met een werkdruk van 28 mbar voor Butaan en 37 mbar voor Propaan.

Elke brander is uitgerust met een thermokoppelingbeveiliging, die de toevoer van gas maar de branders onderbreekt macht de vlam onopzettelijk uitgaan

KENMERKEN

Branders	Nominal vermogen (Watt)	Laag vermogen (Watt)	Butaan / Propaan			Aardgas
			28/30 mbar	37 mbar		G20-20mbar / G25-25 mbar
			Merkteken brander	Minimum debiet (g/u)	Maximum debiet (g/u)	Merkteken brander	Minimum debiet (l/u)	Maximum debiet (l/u)
Rechts	2600	1000	78	73	189	115	95	248
Midden	3500	2000	92	145	240	140	190	333
Links	2600	1000	78	73	189	115	95	248

Alle wijzigingen aan de Plancha voor gebruik met welk type gas dan ook, dat afwijk van het type dat bij aanschaf is ingesteld, en elk type intervenie waarvoor het interne gasaanvoersysteme moet worden geopend, mogen uitsluitend door een gekwalificeerd en erkendvakman worden uitgevoerd.

De plancha IBERICA 750 mag alleen buiten gebruikt worden

VOORZORGSGMAATREGELEN VOOR GEBRUIK

Voor een veilig gebruik van uw FORGE ADOUR Plancha is het van belang dat u zich houdt aan de volgende installmentie en gebruiksregels:

• Tijdens de werkking要去 het apparaat tenminste 30~cm van elke wand verwijderd staan.

Gebruik nooitlicht ontvlambare producten of gassen in de nabijheid van de Plancha.

• Als u een gaslucht ruikt: sluit kraan van de gasfles of sluit de gaskraan bij gebruik van aardgas.

Als het apparaat op een onderstel (tafel) geplaatst worden, dan要去 dit voorzien zijn van 4 poten.

• Sluit de kraan van de gasfles of de gaskraan bij gebruik van aardgas na elk gebruik.

Het is strikt verboden de Plancha op een wagentje teplaatsen bij gebruik van aardgas.

• De Forge Adour is Niet aangesloten op een installment voor afvoer van ontbrandingsgassen.

Hij moet worden geinstalleerd en aangesloten volgens de geldende installmentevoerschriften.

Er moet vooral aandacht besteed worden aan de bepalingen die van toepassing zichn voor ventilatie.

Er is een luchttoevoer van 15m3 verse lucht vereist als aanvoer van ontbrandingslucht.

Toegankelijke delen können erg heet worden. Houdjonge kinderen uit de buurt.

• Verplaats het apparaat Nietijdens het gebruik.

• Gebruik geen instelbare reduc eerklep.

Wacht met reinigen van het onderstel en verwijderen van het vetopvangreservoir tot de Plancha is afgekoeld.

• Controller of de gasslang Niet in aanraking komt met warme delen van het apparaat

Als de Plancha is afgedekt met een beschemhoes, verwijder deze dan voor elk gebruik van de Plancha.

Als de Plancha is uitgerust met een deksel, zet dit dan open als de Plancha aan staat.

Aansteken en werkig van de Plancha

• Controller voordat u de Plancha aansteekt of aan alle voorwaarden die vermeld worden in der rubriek "Voorzorgsmaatregelen" voor gebruik is voldaan.

• Controller of de bedieningshendel op stand "0" staat, zoals aangegeven in Afb. 1

• Open de gastoevoer (fles voor Butaan/Propaan, aardgaskraan voor Aardgas)
• Druk de bedieningshendel in en draai hem, verwijl u hem ingedrukt houdt, gegen de wijzers van de klok in maar onder (Afb. 2)
• Blijf de hendel ingedrukt houden en druk op de aansteker totdat deze vonkt en de branders aangaan.

Bedieningshendel

Aansteker

Afb. 1
Bedieningshendel

Aansteker
Afb. 2

• Houdt de bedieningshendel tenminste 5 seconden na het aangaan van de brander ingedrukt.
  Laat de hendel dan los, de brander blijft branden, zo Niet herhaal de bovenstaande handeling.
• Bij het eerste gebruik worden geadviseerd de Plancha 15 min. leeg te lately werken (Er kan gedurende enkele momenten een lichte geur afgegeven worden).
• Voor elk gebruik adviseren wij u de Plancha tenminste 10 minutes te latenten voorverwarmen met de bedieningshendel op hoog vuur.

POSITIES VAN DE BEDIENINGSHENDEL

Stop

Hoog vuur

Laag vuur
Aansteken

Te controlleren punten bij verstoorde werkinq:

• Geen vonden bij het aansteken: Controller of de + en - pool van de batterij en deplaatting van de veer. Vervang de batterij.
• Geen gasaanvoer: Controller of de gastoevoer open staat (fles of kraan) Controller de inhoud van de fles (bij gebruik van Butaan/Propaangas) Controller of de reduceerklep juist is afgesteld (zie de handleiding van de producent van de reduceerklep)

GEBRUIKSADVIEZEN (vervolg)

Voor optimale bereiding worden geadviseerd de ingredienten een eer van te voren uit de koelkast te halen en ervoor te zorgen dat ze Niet vochtig�.

Het is aan te raden om voor het afnemen of omdraaien van ingredientenijdens de bereiding een tang of groe spelat te gebruiken.

Snijdt geen voedsel met een mes direct op de bakplaat

ONDERHOUDSADVIEZEN

Het is aangeraden het vetopvangreservoir na elk gebruik te legen en schoon te make. Het vetopvangreservoir kan alleen vastgepakt worden als de Plancha is afgekoeld

Er bestaan 2 manieren om de bakplaat te reinigen:

• Reinigen van lauwwarme bakplaat:
  De Plancha staat uit, maar de bakplaat is nog lauwwarm, u=kunt er vaatwasmiddel op spuiten en de bakplaat met een spons reinigen

Reiniging van koude bakplaat: Voor het reinigen van de koude bakplaat raden wij u aan gebruik temaken van het product BlachgadNet bij uw verkoper).

Het is aanbevolen om de Plancha, wanner deze langereijd Niet gebruikt worden, op te slaan op een droge plaats beschut gegen slecht wee.

FORGE ADOUR heeft een groot assortment beschermhoezen, vraag uw verkoper om advies hierover.

GARANTIE

De duur van de garantie is als volgt opgebouwd:

• 10aar voor debakplaten en de branders.
• 5aar voor de andere onderdelen.

Om u können beroepen op de garantie za u door de klantenservice gesvaagd worden de aankoopbon,de referentie en het serienummer (op het informatatieplaatje van het apparaat) van het product te leveren.

De garantie is Niet van toepassing in geval van:

• Disfunctioneren wegens een Niet in het product zich gelegen oorzaak (schok, bliksem, overstroming, etc.)
• Gebruik van het apparaat dat Niet overeenkomt met de voorwaarden in deze gebruiksaanwijzing.
• Niet naleven van de veiligheidsvoorschriften.
• Gebruik van het apparaat dat geen enkel verband houdt met het gebruik waar het in eenste instantie voor bedoeld is.
• Alle wijzigingen aangebracht aan het apparaat die een wijziging van de oorspronkelijke kenmerken tot gevolg hebben.
• Elke interventie uitgevoerd buiten het network van once erkende verkopers.
• Alle apparaten die nicht voorzien zijn van hun informatieplaatje.
• Alle beschadigingen van het product te wijten aan een gebrek aan onderhoud of te wijten aan een ontbrekende of Niet geschikte bescherming van het product als het Niet in gebruik is
