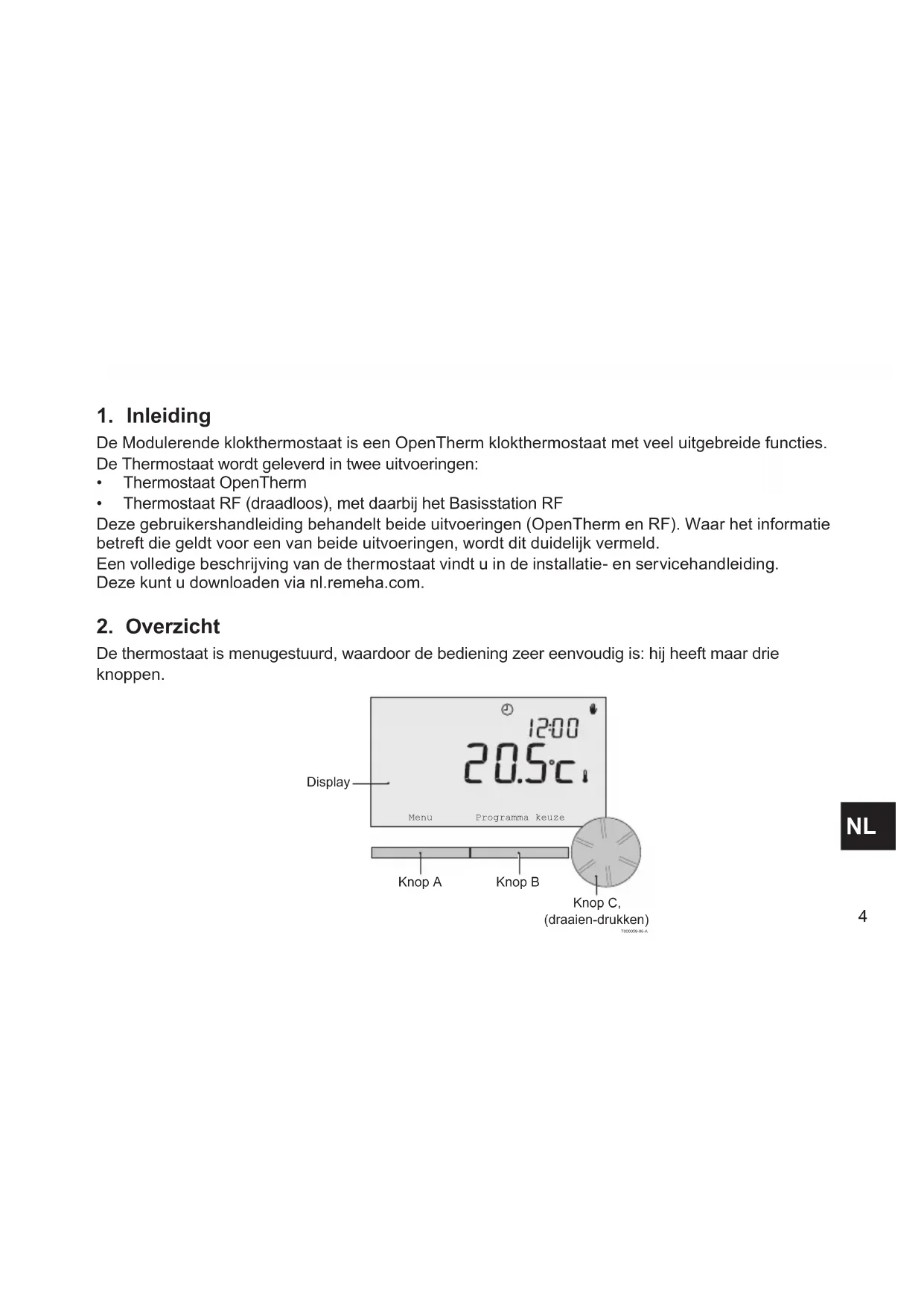

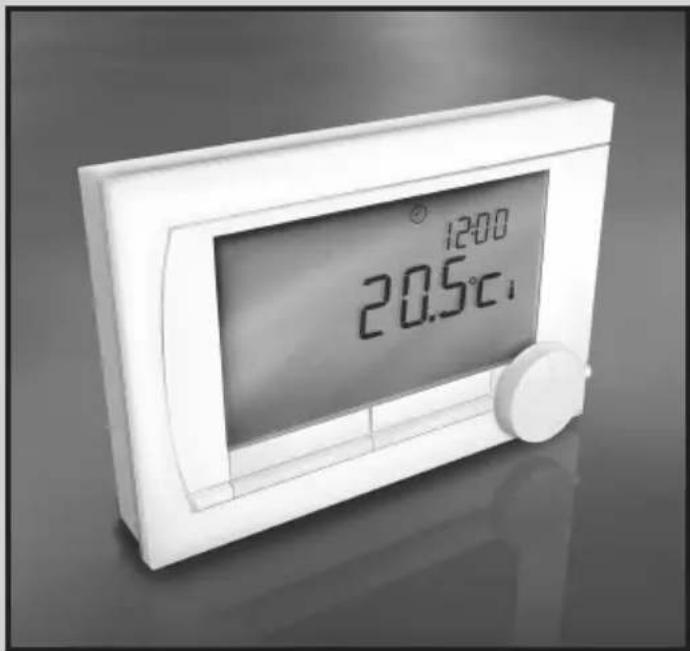

De Modulerende klokthermostaat is een OpenTherm klokthermostaat met veel uitgebreide functies. De Thermostaat wordt geleverd in twee uitvoeringen:

• ThermostaatOpenTherm

• ThermostaatRF(draadloos),metdaarbijhetBasisstationRF Deze gebruikershandleiding behandelt beide uitvoeringen (OpenTherm en RF). Waar het informatie betreft die geldt voor een van beide uitvoeringen, wordt dit duidelijk vermeld. Een volledige beschrijving van de thermostaat vindt u in de installatie- en servicehandleiding. Deze kunt u downloaden via nl.remeha.com.

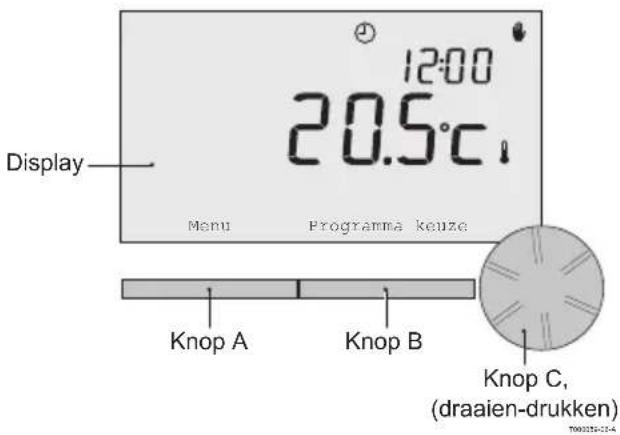

De thermostaat is menugestuurd, waardoor de bediening zeer eenvoudig is: hij heeft maar drie knoppen. Menu Programma keuze Knop A T000059-06-A Display Knop B Knop C, (draaien-drukken)5

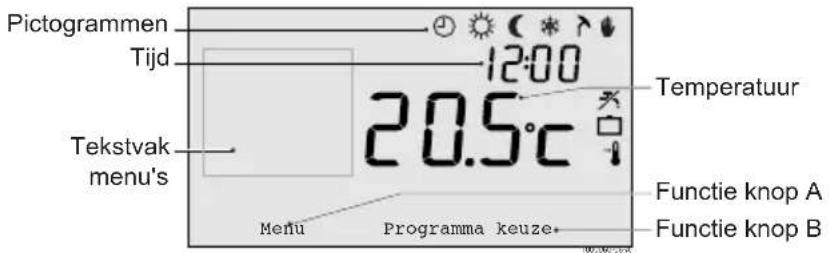

Tekstvak menu's T000060-06-A Functie knop B Functie knop A Temperatuur Tijd Pictogrammen Menu Programma keuze Belangrijkste pictogrammen Niet getoonde pictogrammen

Klokprogramma actief

Thermostaat vraagt warmte

Continu dagtemperatuur

CV-ketel brandt voor warmwater

Continu nachttemperatuur

CV-ketel brandt voor CV

Electriciteitsproductie

Vakantieprogramma Waarschuwingssymbolen

Tapwater-warmhoudfunctie uitgeschakeld

Algemeen waarschuwingssymbool

Ingestelde kamertemperatuur

Service nodig aan de cv-ketel

Batterij in thermostaat bijna leeg

De functie van knop A en knop B hangt af van de taak die u uitvoert. De functie wordt weergegeven in het display, direct boven de knoppen.

Knop C is tegelijk een druk- en een draaiknop. Door te drukken bevestigt u keuzes, bijvoorbeeld menukeuzes. Door te draaien, gaat u onder andere door menu’s of wijzigt u waardes als temperatuur, tijd, datum en taal. T000153-A7

3.1 Plaats van de thermostaat

Thermostaat OpenTherm en Thermostaat RF Standaard is de thermostaat ingesteld op ruimteregeling, wat inhoudt dat de binnentemperatuur wordt gebruikt voor het regelen van de cv. U kunt de thermostaat daarom het beste aan een binnenmuur hangen in de kamer waar u het meest verblijft, bijvoorbeeld de woonkamer. Hang de thermostaat niet te dicht in de buurt van warmtebronnen (open haard, radiator, lamp, kaarsen, direct zonlicht, enzovoort), of op plaatsen waar het kan tochten. Thermostaat RF Voor de thermostaat RF-uitvoering geldt verder het volgende:

• Plaatsdethermostaatopminstens1metervanapparatenmetelektromagnetischeemissies,zoals wasmachines, wasdrogers, draadloze telefoons, tv’s, computers, magnetrons enzovoort.

• Plaatsdethermostaatzodanigdatdeontvangstgoedis.Houderrekeningmeedatvoorwerpen waarin metaal is verwerkt, de ontvangst beïnvloeden. Denk aan beton met staal, spiegels en ramen met metaalcoating, isolatiefolie enzovoort.8

Over het algemeen is de reikwijdte van de thermostaat RF in gebouwen 30 meter. Let op! Dit is slechts een indicatieve waarde! De daadwerkelijke reikwijdte van het RF signaal is in hoge mate afhankelijk van de lokale omgeving. Houdt er rekening mee dat het aantal muren en plafonds, al dan niet voorzien van metaal, de ontvangst (sterk) kan beïnvloeden. Ook andere voorwerpen waarin metaal verwerkt is kunnen de ontvangst beïnvloeden. Denk hierbij aan, spiegels en ramen met metaalcoating, isolatiefolie, wasmachines, wasdrogers enzovoort.

3.2 Montage en aansluiting

Voordat u de thermostaat kunt monteren en aansluiten, moet u eerst:

• deketelzoinstellendathijkanwordenaangeslotenopeenOpenThermthermostaat.

• deketeluitzetten. Raadpleeg hiervoor de documentatie van de ketel. Ga als volgt te werk:

1. Maak de behuizing open door de voorkant en de bodemplaat

van elkaar los te trekken.

2. Bevestig de bodemplaat van de thermostaat aan de muur met

de bijgeleverde schroeven en pluggen. Zorg ervoor dat de aansluitdraden van de ketel door het gat van de bodemplaat steken.

3. Sluit de thermostaat aan op de OpenTherm-aansluiting van de

ketel en op de OT aansluiting van de thermostaat. OpenTherm is polariteit ongevoelig, u mag de draden dus onderling verwisselen (Alleen thermostaat OpenTherm). T001046-C T000062-C

Plaats eventueel 3 AA-batterijen (penlites) in de thermostaat. Deze zijn niet bijgeleverd. De batterijen zorgen ervoor dat de klok blijft lo- pen als de ketel uitgeschakeld is (Alleen thermostaat OpenTherm). Verder zijn batterijen nodig voor de achtergrondverlichting van de thermostaat, bij ketels die niet zijn uitgerust met OpenTherm Smart Power. Heeft u een ketel met Smart Power, dan werkt de achtergrondverlichting van de thermostaat ook zonder batterijen. (Alleen thermostaat RF) Plaats 3 AA-batterijen (penlites) in de thermostaat. Deze zijn nodig om de thermostaat RF te laten functioneren.

De thermostaat is nu klaar voor gebruik. Voor de thermostaat RF dient nu basisstation RF te worden gemonteerd. Raadpleeg hiervoor de basisstation RF documentatie. T001042-B

De ingestelde programma’s blijven bewaard als de ketel of de thermostaat is uitgeschakeld (ook als geen batterijen zijn geplaatst).

3.3 Plaats van de buitensensor

Een buitentemperatuursensor wordt niet standaard geleverd bij de thermostaat. U heeft deze sensor alleen nodig als u de binnentemperatuur weersafhankelijk wilt regelen. Voor plaatsing van een buitentemperatuursensor gelden de volgende richtlijnen:

• Monteerdebuitensensoraandenoord-ofnoordwestzijdevandewoning,beschermdtegen direct zonlicht.

• Desensormoetzichopeenhoogtevanminimaal2,5metervanafhetmaaiveldbevinden.

• Monteerdebuitensensornietindenabijheidvanvensters,deuren,ontluchtingsroostersof afzuigkap, etc. Raadpleeg voor het aansluiten van een buitentemperatuursensor de documentatie van uw ketel.11

Een RF ruimtevoeler is optioneel verkrijgbaar voor een thermostaat RF. Deze sensor vervangt de interne thermostaat sensor.12

4. Voor eerste gebruik

4.1 Taal, tijd en datum instellen

Als u de thermostaat aansluit, verschijnt het menu voor de taalkeuze (internationale versie) of de tijdinstelling (Nederlandse versie).

1. Indien van toepassing: kies de gewenste taal door aan knop C te draaien en druk op knop C

2. Volg de aanwijzingen op het scherm om de tijd, het jaar, de maand en de dag te kiezen.

De thermostaat is nu klaar voor gebruik. Na de installatie is het standaardprogramma geactiveerd (zie paragraaf 4.2). De temperatuur wordt nu geregeld volgens dit klokprogramma.

De thermostaat schakelt automatisch van zomer- naar wintertijd en terug.

4.2 Standaardinstelling

Ruimteregeling Standaard staat de thermostaat ingesteld op ruimteregeling. Dat betekent dat de aanvoertemperatuur van het cv-water geregeld wordt op basis van de temperatuur in de ruimte waar de thermostaat hangt. De ketel is ook weersafhankelijk aan te sturen, dat wil zeggen op basis van de buitentemperatuur. In de thermostaat is een stooklijn geprogrammeerd, die samen met de buitentemperatuur de wateraanvoertemperatuur bepaalt. De stooklijn moet zo worden gekozen dat het ongunstigste vertrek ook bij zeer lage buitentemperaturen goed kan worden verwarmd. Zie voor meer informatie over weersafhankelijk regelen paragraaf 5.513

Klokprogramma Het standaardklokprogramma stelt dagelijks de temperatuur als volgt in:

• 23.00–06.00: 15°C+T U kunt het klokprogramma uiteraard aanpassen aan uw eigen wensen. Zie daarvoor hoofdstuk 5.

5.1 Drie gebruikersniveaus

De thermostaat kent drie gebruikersniveaus:

• Eenvoudig: in deze stand worden er geen klokprogramma’s gebruikt. U kunt de temperatuur op de thermostaat alleen handmatig instellen.

• Standaard: dit is de standaardstand. De meeste opties kunt u gebruiken, zoals het klokprogramma.

• Uitgebreid: in deze stand kunt u twee standaardklokprogramma’s A en B gebruiken en kunt u meer instellingen doen en uitgebreidere informatie opvragen. U kunt het gebruikersniveau wijzigen via het menu Menu > Gebruikersinst. > Gebruiksniveau.

Deze handleiding behandelt de meeste functies van de stand ‘Standaard’. Dit is de stand na eerste ingebruikname.14

5.2 Klokprogramma maken of wijzigen

Een klokprogramma regelt de temperatuur automatisch gedurende een dag, en is voor iedere weekdag afzonderlijk in te stellen. U kunt het standaard klokprogramma aanpassen, of een geheel nieuw programma invoeren.

De thermostaat begint standaard al vóór het ingestelde tijdstip met aanwarmen, zodat de ruimte op het juiste tijdstip op de gewenste temperatuur is. Overzicht maken Het is handig om eerst voor uzelf een overzicht te maken met schakelmomenten: op welk tijdstip moet het hoe warm zijn in huis? Dit hangt natuurlijk af van wie er wanneer thuis is, hoe laat u opstaat enzovoort. U kunt per dag 6 schakelmomenten instellen.15

Achterin deze handleiding vindt u een leeg overzicht, dat u kunt gebruiken voor uw eigen klokprogramma.16

Nieuw klokprogramma maken

1. Kies in Menu > Programma > Klokprogramma > Nieuw.

2. Kies eventueel een uitgangsprogramma (Overdag thuis, Midweek thuis of Weekend thuis).

Op basis daarvan kunt u uw eigen klokprogramma instellen. Druk op knop C om te bevestigen.

3. Ga naar de dag waarvoor u het klokprogramma wilt instellen.

Druk op knop C om te bevestigen.

4. Ga naar het schakelmoment dat u wilt instellen. Druk op knop C om te bevestigen.

Met de knop Verwijderen verwijdert u het geselecteerde schakelmoment.

5. Stel met knop C het tijdstip en de bijbehorende gewenste temperatuur in.

6. Heeft u alle schakelmomenten van een dag ingesteld, dan kunt u de instelling van die dag

kopiëren naar andere dagen: - Ga naar de dagaanduiding. - Druk op Kopiëren. - Selecteer met knop C de dag(en) waarnaar u de instellingen wilt kopiëren en druk op Opslaan.

7. Ga naar de dagaanduiding. Druk vervolgens op knop C.

8. Ga naar stap 3 om de volgende dag in te stellen, of druk op Terug om dit menu af te sluiten.17

Bestaand klokprogramma wijzigen

1. Kies in Menu > Programma > Klokprogramma > Wijzigen.

2. Ga naar de dag waarvoor u het klokprogramma wilt wijzigen.

Druk op knop C om te bevestigen.

3. Ga naar het schakelmoment dat u wilt wijzigen. Druk op knop C om te bevestigen.

Met de knop Verwijderen verwijdert u het geselecteerde schakelmoment.

4. Stel met knop C het tijdstip en de bijbehorende gewenste temperatuur in.

5. Heeft u alle schakelmomenten van een dag ingesteld, dan kunt u de instelling van die dag

kopiëren naar andere dagen: - Ga naar de dagaanduiding. - Druk op Kopiëren. - Selecteer met knop C de dag(en) waarnaar u de instellingen wilt kopiëren en druk op Opslaan.

6. Ga naar de dagaanduiding. Druk vervolgens op knop C.

7. Ga naar stap 2 om de volgende dag in te stellen, of druk op Terug om dit menu af te sluiten.

Standaardinstellingen herstellen Kies Menu > Programma > Klokprogramma > Fabrieksprog. om de instellingen van het standaardklokprogramma terug te zetten.18

In plaats van het klokprogramma kunt u ook de ruimtetemperatuur continu op een bepaalde waarde instellen. Via Menu > Programma kunt u drie verschillende continutemperaturen instellen:

• Dagtemperatuur:ruimtetemperatuuroverdag,behorendebijhetprogrammaContinudag.

• Nachttemperatuur:ruimtetemperatuur’snachts,behorendebijhetprogrammaContinunacht.

• Vorsttemperatuur: ruimtetemperatuur om de ruimte waar de thermostaat hangt, tegen bevriezing te beschermen. Deze instelling hoort bij het programma ‘Vorstbeveiligd’.

De genoemde programma’s worden uitgelegd in paragraaf 6.1.

M.b.v. de c-Mix kan de thermostaat 2 groepen sturen, beide groepen kunnen hun eigen programmakeuze en regelstrategie krijgen. Dat doet u via: Menu>Instellingen>Systeem>CV installatie>Groepen Standaard staat deze op “geen groepen”. Bij de keuze 1&2 apart, is het mogelijk elke groep zijn eigen programma te geven. Het symbool o komt in het standaard scherm waarbij d.m.v. drukken op de draai/drukknop geschakeld wordt tussen de bediening van groep 1 en groep 2. Bij de keuze “2 volgt 1” krijgen beide groepen wel een eigen regelstrategie, maar zal groep 2 de programmakeuze volgen van groep 1.19

In de thermostaat kunt u op verschillende manieren gebruik maken van de ruimte- en/of weersafhankelijke regelingen. U kiest een regeling via Menu > Instellingen > Systeem > Regel strategie. Voor deze wijzigingen moet het gebruikersniveau “Uitgebreid” ingesteld zijn. (zie par 5.1) Speciekeinstellingenweersafhankelijkeregeling Als u voor een weersafhankelijke regeling heeft gekozen, kunt u een aantal extra instellingen doen, via Menu > Instellingen > Systeem > OTC instellingen. Stooklijn:

• Voetpt buiten: buitentemperatuur voetpunt

• Voetpt aanvoer: aanvoertemperatuur voetpunt

• Klimaatpt buiten: buitentemperatuur klimaatpunt

• Klimaatpt aanv: aanvoertemperatuur klimaatpunt

• Kromming: mate van de kromming van de stooklijn, afhankelijk van uw cv-systeem. Kies de gebruikte warmtelichamen: vloerverwarming, radiatoren of convectoren. Dit zorgt voor een beter comfort in voor- en naseizoen.

De stooklijn is gebaseerd op een buitentemperatuur van 20°C. Na het verhogen van de gewenste ruimtemperatuur verschuift de stooklijn omhoog. De mate van verhoging wordt bepaald door de instelling van de functie “Ruimte invloed”. i20

• RT-invloed: invloedfactor van stooklijnverschuiving

• Stookgrens dag: buitentemperatuur waarboven de cv uitgeschakeld is gedurende de dag. De stookgrens dag is van toepassing als de gewenste ruimtetemperatuur hoger is dan de nachttemperatuur die ingesteld is via Menu > Programma > Nacht temperatuur

• Stookgrens nacht: buitentemperatuur waarboven de cv uitgeschakeld is gedurende de nacht. De stookgrens nacht is van toepassing als de gewenste ruimtetemperatuur gelijk of lager is dan de nachttemperatuur die ingesteld is via Menu > Programma > Nacht- temperatuur21

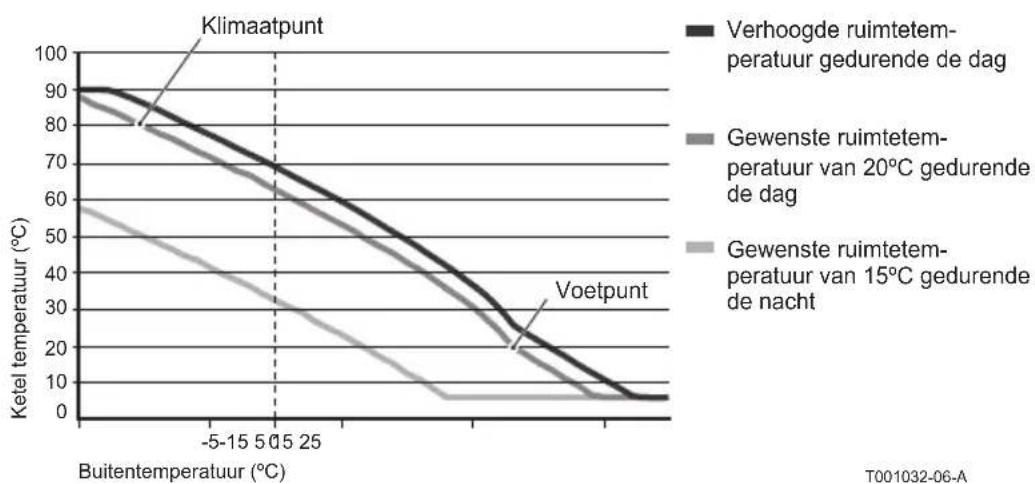

Stooklijn – een voorbeeld -5-15 5 15 25 Buitentemperatuur (ºC) Ketel temperatuur (ºC)

Voetpunt T001032-06-A Klimaatpunt Gewenste ruimtetem- peratuur van 15ºC gedurende de nacht Verhoogde ruimtetem- peratuur gedurende de dag Gewenste ruimtetem- peratuur van 20ºC gedurende de dag

Zie ook stookgrens dag/nacht 12.4 De stooklijninstellingen zijn sterk afhankelijk van het ontwerp van het cv-systeem en de woning. Een eenduidig advies hiervoor is er dus niet. Gedurende het gebruik kan de stooklijn worden geoptimaliseerd. Bij het verhogen of verlagen van de temperatuur schuift de stooklijn mee omhoog of omlaag22

Bent u langere tijd van huis, dan kan het handig zijn om een vakantieprogramma in te stellen. Dit zorgt gedurende de periode die u instelt, voor een constante temperatuur in uw huis. Die temperatuur stelt u zelf in. Een vakantieprogramma treedt automatisch in werking vanaf 0.00 uur op de begindatum en eindigt bij aanvang van de einddatum. Op het display verschijnt het symbool x. Naaoopvandeingesteldeperiodewordtditprogrammauitgeschakeldenverwijderd. U kunt maximaal 16 vakantieprogramma’s instellen. Dat doet u via Menu > Programma > Vakantie prog.:

• KiesBekijken om de ingestelde vakantieprogramma’s in te zien.

• KiesWijzigen om programma’s te wijzigen of te verwijderen.

• KiesInvoeren om een nieuw programma toe te voegen.

• KiesGewenste temp. om de constante temperatuur in te stellen.23

U kunt een aantal instellingen wijzigen via het menu Instellingen. Ze worden hier kort opgesomd, meer uitleg vindt u in de installatie- en service handleiding.

• Taal- en scherminstellingen.

• Kalibratie: u kunt de sensor ijken door een nauwkeurige thermometer naast de thermostaat te hangen.

• Comfortcorrectie: thermostaat houdt rekening met de gevoelstemperatuur.

• Vorstbeveiliging: wanneer een buitenvoeler is aangesloten, zal de buitentemperatuur gebruikt worden om de vorstbeveiliging automatisch in te schakelen. Wanneer de buitentemperatuur beneden de ingestelde waarde komt, blijft de pomp continu lopen en wordt het cv-water niet kouderdan10°C.

• Antilegionella (alleen bij boilers): om legionellagroei te voorkomen wordt aangeraden eenmaalperweekdeboilertot65°Cteverwarmen.

• Tapwatertemperatuur: de gewenste temperatuur van het tapwater instellen, eventueel voor boilers met een temperatuurprogramma.

• Warmhoudfunctie: wordt gebruikt om aan te geven wanneer het tapwater voorverwarmd moet worden. Wanneer het tapwater voorverwarmd is, is er sneller warm water beschikbaar.

• Digitale ingang: om de thermostaat opdrachten te laten uitvoeren vanaf een externe module, bijvoorbeeld bij overwerk.

• 5verschillenderegelstrategieën, op basis van ruimteregeling en/of weersafhankelijke regeling.

• Speciekecv-systeeminstellingen, zoals de opwarm- en afkoelsnelheid van de woning.

• EenRF ruimtevoeler is optioneel verkrijgbaar voor een thermostaat RF. Deze sensor vervangt de interne thermostaat sensor.

• Extrafunctiesafhankelijkvandeketel(vanafthermostaatv20):ketel“Parameters” aanpassen, “Herstel param.”, “Reset service” en “Start detectie”.24

6. Thermostaat gebruiken

6.1 Programma kiezen

Via Programmakeuze in het hoofdscherm kunt u een van de volgende programma’s kiezen:

• Klokprogramma: de cv-temperatuur wordt geregeld volgens het programma dat u heeft ingesteld.

• Continu dag: de temperatuur blijft constant op de dagtemperatuur die u heeft ingesteld.

• Continu nacht: de temperatuur blijft constant op de nachttemperatuur die u heeft ingesteld.

• Vorstbeveiligd: de temperatuur blijft constant op de vorstbeveiligingstemperatuur die u heeft ingesteld. Bij dit programma is de tapwater-warmhoudfunctie uitgeschakeld.

• Continu zomer: de temperatuur blijft constant op de nachttemperatuur, waarbij tussen 6.00 uur en 23.00 uur het tapwater wel wordt warmgehouden (waardoor u sneller warm water krijgt).

6.2 Temperatuur tijdelijk wijzigen

U kunt altijd een gekozen klok- of continuprogramma (tijdelijk) uitschakelen door de temperatuur handmatig in te stellen.

1. Draai vanuit het hoofdscherm aan knop C om een nieuwe temperatuur in te stellen.

2. Druk op Tijd aanpassen als u ook een eindtijd voor de handmatig gekozen temperatuur wilt

instellen en kies deze tijd met draaiknop C.

Kiest u geen eindtijd en was er een klokprogramma actief, dan wordt dat klokprogramma weer actief bij het eerstvolgende schakelpunt. De handmatige bediening wordt dan uitgeschakeld.25

3. Druk op Datum aanpassen als u ook een einddatum voor de handmatig gekozen

temperatuur wilt instellen en kies deze tijd met draaiknop C.

4. Druk op Draaiknop C om terug te gaan, of wacht 5 seconden totdat de thermostaat vanzelf

teruggaat naar het hoofdscherm. Om de handmatige temperatuurwijziging op te heffen, drukt u op de knop Vervolg programma.

6.3 Openhaardfunctie

Als de temperatuur in de ruimte waar de thermostaat hangt, de ingestelde temperatuur bereikt, schakelt de cv uit. Dit kan onwenselijk zijn, bijvoorbeeld wanneer u een open haard aan heeft of als er veel mensen aanwezig zijn. In zo’n situatie worden de overige ruimtes in huis ook niet meer verwarmd. Om de overige ruimten toch te verwarmen kunt u de openhaardfunctie inschakelen, via de knop Programmakeuze. Daarbij wordt de ingebouwde ruimtevoeler in de thermostaat uitgeschakeld. De op dat moment heersende cv-watertemperatuur wordt nu gehandhaafd. Als het in de overige ruimtes te koud of te warm wordt, kunt u daar de ruimtetemperatuur verhogen of verlagen met draaiknop C op de thermostaat. De cv-watertemperatuur wordt hierdoor hoger of lager. Om in deze ruimtes de ruimtetemperatuur verder individueel te regelen, kunt u de radiatoren voorzien van thermostaatkranen.

De openhaardfunctie is alleen te activeren als de thermostaat de ruimtetemperatuur gebruikt om de temperatuur te regelen.26

Om te voorkomen dat in de ruimte waar de thermostaat hangt, de ruimtetemperatuur te hoog oploopt, is het wenselijk dat u daar de radiatorkranen dichtdraait.

Wanneer de buitentemperatuurvoeler gebruikt wordt, schakelt de thermostaat over op weersafhankelijk regelen.

Via Menu > Informatie kunt u bedrijfsinformatie over uw cv opvragen, bijvoorbeeld de waterdruk in het cv-systeem en verschillende temperaturen. De beschikbare informatie is afhankelijk van uw cv- toestel. In de standen ‘Eenvoudig’ en ‘Standaard’ ziet u niet alle informatiecategorieën die beschikbaar zijn. Kies Meer informatie om alle informatie beschikbaar te maken.27

Een foutmelding of servicemelding kan er als volgt uitzien: Menu Geen verbinding met de buiten- sensor Programma keuze Foutindicatie Beeldschermtekst T000063-06-A

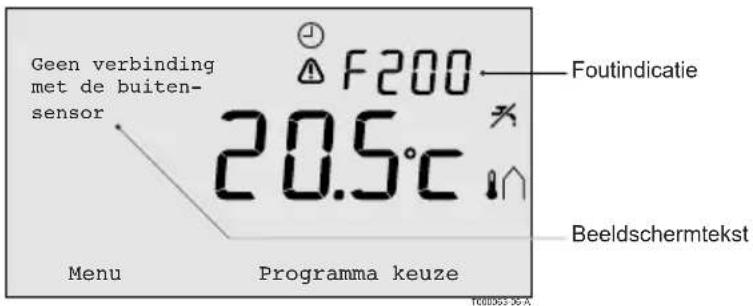

F200: Geen verbinding met buitensensor Foutindicatie Foutcode F200 c en Z branden. Beeldschermtekst Geen verbinding met buitensensor. Oplossing Controleer de verbinding van de ketel met de buitentemperatuursensor.28

F203: Fout in verbinding met ketel Foutindicatie Foutcode F203 c brandt. Beeldschermtekst Communicatiefout. Controleer de verbinding. Oplossing Controleer de verbinding met de ketel. F214: Onjuiste meting ruimtetemperatuur Foutindicatie Foutcode F214 c brandt. Beeldschermtekst Ruimtetemperatuur ligt buiten het meetbereik of de sensor is defect. Oplossing Meting van de ruimtetemperatuur is onjuist. Wanneer de ruimtetemperatuurtussen-5°Cen65°Cligt,ismogelijkde temperatuursensor defect. Raadpleeg uw installateur. F215: Thermostaat defect Foutindicatie Foutcode F215 c brandt. Beeldschermtekst Interne fout. Thermostaat is defect. Oplossing Raadpleeg uw installateur.29

F216: Geen verbinding met basisstation (alleen thermostaat RF) Foutindicatie Foutcode F216 w en c branden. Beeldschermtekst Draadloze communicatiefout. Oplossing Controleer of het basisstation bij de ketel aan is en niet in storing staat (raadpleeg indien nodig de handleiding van de zender). Is de verbinding tussen de thermostaat en het basisstation verbroken, herstel dan de verbinding als volgt: - Zet het basisstation in de verbindingsstand (raadpleeg daarvoor de handleiding van het basisstation). - Kies in de thermostaat Menu > Instellingen > Gebruikersinst. > Verbinding. Lost dit het probleem niet op, zoek dan voor thermostaat en of basisstation een andere locatie of verwijder “obstakels” die het RF- signaal kunnen storen.30

F227: Wachten op RF sensor informatie Foutindicatie Foutcode F227 Wacht op RF sensor. Beeldschermtekst Wachten op RF sensor informatie. Dit kan 15 min. duren. Oplossing Deze foutcode kan komen ndata de thermostaat RF opniew opstart, b.v. na batterij uitwisseling. Zodra de thermostaat RF een bericht heeft ontvangen van de verbonden RF sensoren zal de melding verdwijnen. Wanneer de RF sensoren zich niet melden, zal na 15 min. een andere foutcode worden weergegeven. Waterdruk te laag Foutindicatie Actuele waterdruk e en c branden. Beeldschermtekst De waterdruk in uw cv-systeem is te laag. Oplossing Vul het water in het cv-systeem bij. Zie hiervoor de documentatie van uw cv-ketel.31

E-code: Ketelstoring Foutindicatie E-code c brandt. Beeldschermtekst Ketelstoring: Raadpleeg de storingstable van de ketel, of van apparaten tusen thermostaat en ketel. Oplossing Gebruik de E-code om de storing te vinden in de aan te sturen apparaten, bijvoorbeeld ketel, cascaderegelaar of c-Mix. Batterijen thermostaat leeg Foutindicatie c en v branden. Beeldschermtekst - Oplossing De batterijen zijn bijna leeg. Vervang de drie AA-batterijen.

Service aan ketel noodzakelijk Foutindicatie ? brandt. Beeldschermtekst Servicebeurt type (A, B of C) in twee maand nodig. Maak hiervoor een afspraak met uw installateur. Telefoonnummer: Oplossing Raadpleeg uw installateur om service uit te laten voeren aan de cv- ketel.32

Probleem De cv gaat ‘s morgens te vroeg aan. Oplossing Pas de instelling Max. aanwarmtijd aan (zie de installatie- en servicehandleiding). Het gevolg kan wel zijn dat de woning niet op tijd op temperatuur is. Probleem Het is niet op tijd warm in huis. Oplossing - Als de radiatoren warm worden, zet dan de radiatorkraan verder open. - Verleng de tijd bij Max. aanwarmtijd (zie installatie- en servicehandleiding). - Verhoog de gewenste Opwarm snelheid, stel deze bijvoorbeeld in op Snelst (zie installatie- en servicehandleiding). Bij weersafhankelijk regelen heeft u de volgende opties: - Stel de thermostatische radiatorkranen juist in. - Pas de stooklijn aan (zie de installatie- en servicehandleiding). - Verander van regelstrategie (zie de installatie- en servicehandleiding). Het kan ook zijn dat er technische problemen zijn met de cv-installatie. Raadpleeg dan uw installateur.33

Probleem Het wordt te warm in huis. Oplossing Bij weersafhankelijk regelen wordt geen rekening gehouden met de gemeten ruimtetemperatuur. Los het probleem op een van de volgende manieren op: - Stel de thermostatische radiatorkranen juist in. - Verlaag de stooklijn (zie de installatie- en servicehandleiding). - Verander van regelstrategie (zie de installatie- en servicehandleiding). Bij ruimteregeling kan het zijn dat de opwarmsnelheid te hoog is, of dat de thermostaat niet goed gekalibreerd is. Probleem Het wordt niet warm genoeg in huis. Oplossing Bij weersafhankelijk regelen wordt geen rekening gehouden met de gemeten ruimtetemperatuur. Los het probleem op een van de volgende manieren op: - Stel de thermostatische radiatorkranen juist in. - Verhoog de stooklijn (zie de installatie- en servicehandleiding). - Verander van regelstrategie (zie de installatie- en servicehandleiding).34

Probleem Het duurt lang voordat het tapwater uit de kraan op temperatuur is. Oplossing Bij ketel: Het kan zijn dat de tapwater-warmhoudfunctie is uitgeschakeld. In dat geval wordt het symbool T in het display getoond. Regel de tapwater- warmhoudfunctie met de instelling Warmhouden (zie de installatie- en servicehandleiding). Bij boiler: Het kan zijn dat de boiler te laat wordt opgewarmd. Stel de tapwatertemperatuur in met de instelling Tapwatertemperatuur (zie de installatie- en servicehandleiding). Probleem De ketel levert geen of maar even warm water. Oplossing Het kan zijn dat de tapwater-warmhoudfunctie T is uitgeschakeld. Schakel de tapwater-warmhoudfunctie naar continu (zie par. 6.1).35

Probleem De ketel gaat’s nachts de woning aanwarmen of het tapwater verwarmen, terwijl de thermostaat laag staat. Oplossing - Bij weersafhankelijk regelen (OTC) brandt de ketel op basis van de buitentemperatuur. Door de Stookgrens nacht aan te passen of een andere regelstrategie te kiezen kunt u dit voorkomen. Zie hiervoor de installatie- en servicehandleiding. - De ketel kan beginnen met aanwarmen voor het volgende setpunt. Pas de instelling Max. aanwarmtijd aan (zie de installatie- en servicehandleiding). Het gevolg kan wel zijn dat de woning niet op tijd op temperatuur is. - Het tapwater wordt pas verwarmd wanneer de ingestelde ruimtetemperatuur boven de nachttemperatuur is. Zie de installatie- en servicehandleiding voor het aanpassen van de nachttemperatuur. Probleem De temperatuurmeteing wijkt af van wat ik gewend ben. Oplossing Corrigeer de temperatuurmeting via de instelling Kalibratie (zie de installatie- en servicehandleiding).36

Probleem Het display werkt niet Oplossing Thermostaat OpenTherm: controleer of de bedrading juist is aangesloten en of de stekker in het stopcontact zit. Thermostaat RF: plaats (volle) batterijen. Probleem De achtergrondverlichting van het display werkt niet. Oplossing Thermostaat OpenTherm: mogelijk ondersteunt uw ketel geen OpenTherm Smart Power. Plaats dan batterijen in de thermostaat (zie par. 3.2). Thermostaat RF: plaats volle batterijen.37

9.Technischespecicaties Afmetingen 96 x 144 x 34 (l x b x h) in mm Hoogte exclusief knoppen 96 x 144 x 25 (l x b x h) in mm Voeding Thermostaat OpenTherm Via OpenTherm Thermostaat RF Via batterijen of losse 5Vdc-adapter Elektrische aansluiting Thermostaat OpenTherm OpenTherm-communicatie. Aansluiting voor zwakstroomdraden Thermostaat RF Bi-directionele beveiligde communicatie Batterijen 3 x AA-batterij. Levensduur: afhankelijk van merk batterij Digitale ingang Potentiaalvrij contact (schakelaar) Omgevingscondities Opslagcondities Temperatuur:-25°C–60°C Relatieve luchtvochtigheid: 5 % - 90 % niet condenserend Bedrijfcondities Zonderbatterijen:0°C–60°C.Metbatterijen:0°C–55°C Temperatuur Ruimtetemperatuur Meetbereik:-5°Ctot65°C Maximaletemperatuurafwijkingbij20°C:0,3°C38

Buitentemperatuur De meting gebeurt in de ketel en wordt doorgegeven aan de thermostaat. Raadpleeg de keteldocumentatie voor de nauwkeurigheid van de meting. Temperatuurinstelgebied 5–35°C Kalibratiemogelijkheid Binnen-enbuitentemperatuursensor:-5tot+5instappenvan0,5°C Regeling Modulerende temperatuurregeling Optimalisatie van de regeling is mogelijk Ruimteregeling Overshoot:maximaal1°Cnaaanwarmen Temperatuurvariatie:minderdan0,25°C Regelstrategieën Ruimtetemperatuur regelen Weersafhankelijk regelen 4 combinatiemogelijkheden Kenmerken thermostaat Achtergrondverlichting Kleur: blauw Datum/tijdaanduiding Tijd: 24h klok. Nauwkeurigheid: ongeveer 365 seconden per jaar Datum:dag–maand–jaar. Automatisch zomertijd inschakelen.39

Programma’s 2 klokprogramma’s met 6 schakelpunten per dag Boilerklokprogramma met 6 schakelpunten per dag 16 vakantieprogramma’s Dag, Nacht, Vorstbeveiliging, Zomerstand, Openhaard Instelnauwkeurigheid Temperatuur:0,5°C. Klokprogramma: 10 minuten. Draadloos bereik (Thermostaat RF) Over het algemeen is de reikwijdte van de thermostaat RF in gebouwen 30 meter. Het bereik is sterk afhankelijk van de situatie ter plaatse zie par. 3.1 Bediening Menugestuurd d.m.v. druktoetsen en drukdraaiknop Montage Direct op de wand d.m.v. schroeven of op standaard inbouwlasdoos. Inbouw mogelijk d.m.v. inbouwdeel (art. S100994) Keurmerken en normen EMC:2004/108/EC–EN50165(1997),55014,55022 Emission EN61000-6-3 Immunity EN61000-6-2 Drop test IEC 68-2-32 RoHS compliant OpenTherm V3.0 SmartPower (alleen thermostaat OpenTherm) ETSI 300-220 (alleen thermostaat RF)40

Instelnauwkeurigheid Temperatuur:0,5°C. Klokprogramma: 10 minuten. Draadloos bereik (thermostaat RF) Over het algemeen is de reikwijdte van de thermostaat RF in gebouwen 30 meter. Het bereik is sterk afhankelijk van de situatie ter plaatse zie paragraaf 3.1 Bediening Menugestuurd d.m.v. druktoetsen en drukdraaiknop Montage Direct op de wand d.m.v. schroeven of op standaard inbouwlasdoos. Inbouw mogelijk d.m.v. inbouwdeel (art. S100994) Keurmerken en normen EMC:2004/108/EC–EN50165(1997),55014,55022 Emission EN61000-6-3 Immunity EN61000-6-2 Drop test: IEC 68-2-32 RoHS compliant OpenTherm V3.0 SmartPower (alleen thermostaat OpenTherm) ETSI 300-220 (alleen thermostaat RF) Beschermingsklasse IP20 bij wandmontage, IPx4 bij gebruik inbouwset.41

Schakelpunten kunnen per 10 minuten precies worden ingesteld. Vul zelf de schakelpunten naar wens in.EN Contents
