Producttype	Omzettingsset kinderwagen voor fietsaanhanger
Merk	Thule
Model	Bicycle Trailer Kit
Categorie	Kinderwagen
Belangrijkste functies	Maakt het mogelijk om een Thule kinderfietsaanhanger te bevestigen aan verschillende soorten fietsen: snelspanner 9 mm, doorsteekas 12 mm, naaf met geïntegreerde versnellingen
Fietscompatibiliteit	Fietsen met snelspanner 9 mm, doorsteekas 12 mm, geïntegreerde naven Shimano, SRAM, enz.
Inbegrepen adapters	Meerdere referenties: Syntace X-12 (20100765), Shimano E-Thru-Axle (20100766), doorsteekas 12 mm M12x1.75 (20100799), adapter geïntegreerde naaf Shimano (20100797), SRAM M10x1.0 (20100798), SRAM SPECTRO (20110722), vulring 10 mm (20110723)
Bevestigingssysteem	ezHitch
Veiligheid	Veilige bevestiging op de as van het achterwiel van de fiets
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen schurende producten gebruiken
Reserveonderdelen en repareerbaarheid	Onderdelen verkrijgbaar via Thule dealer; adapters apart verkrijgbaar
Algemene informatie	Omzettingsset om een Thule fietsaanhanger om te bouwen tot kinderwagen; gebruiksaanwijzing inbegrepen

Veelgestelde vragen - Bicycle Trailer Kit THULE

Hoe installeer ik de Bicycle Trailer Kit op mijn fiets?

De installatie hangt af van het type as van uw fiets. Controleer eerst of uw fiets een snelspanner van 9 mm, een doorsteekas van 12 mm of een naaf met geïntegreerde versnellingen heeft. Verwijder de achteras en bevestig de bijbehorende adapter uit de set. Raadpleeg de handleiding voor gedetailleerde stappen.

Welke soorten fietsen zijn compatibel met de Bicycle Trailer Kit?

De set is compatibel met de meeste fietsen met een snelspanner van 9 mm, een doorsteekas van 12 mm (verschillende lengtes: 192, 174, 167 mm) of geïntegreerde naven (Shimano, SRAM, enz.). Voor sommige modellen is een specifieke adapter nodig.

Hoe weet ik welke Thule-adapter ik voor mijn fiets moet gebruiken?

Identificeer de kenmerken van de as: merk, diameter, lengte, vorm (recht/ taps) en schroefdraadsoort. Zoek vervolgens de bijbehorende adapter in de meegeleverde lijst. Gebruik bijvoorbeeld voor een doorsteekas van 12 mm M12x1.0 de Syntace X-12-adapter (ref. 20100765).

Waar vind ik de schroefdraadsoort van de as van mijn fiets?

De schroefdraadsoort staat vaak op de as zelf gegraveerd of wordt genoemd in de handleiding van de fiets. Als u het niet kunt vinden, neem dan contact op met uw fietshandelaar die u kan helpen bij het identificeren.

Welke adapters zijn beschikbaar voor geïntegreerde Shimano naven?

De adapter voor geïntegreerde Shimano naaf (ref. 20100797) is compatibel met de modellen Shimano Nexus, Alfine, Coasting en andere. Het past op assen 3/8 x 26.

Kan ik de Bicycle Trailer Kit gebruiken op een elektrische fiets?

Ja, op voorwaarde dat de elektrische fiets is uitgerust met een compatibele achteras. Sommige naafmotoren (zoals BionX) worden vermeld in de handleiding. Controleer de compatibiliteit met uw Thule dealer.

Wat moet ik doen als mijn fiets een geïntegreerde standaard of een niet-standaard frame heeft?

De set bevat een vulring van 10 mm (ref. 20110723) voor fietsen met achterpootdoppen of frames met een andere vorm. Raadpleeg de handleiding voor specifieke installatie.

Hoe onderhoud ik de Bicycle Trailer Kit?

Reinig de onderdelen met een zachte, droge doek. Vermijd agressieve chemicaliën. Controleer regelmatig de bevestigingen om er zeker van te zijn dat ze goed vastzitten.

Waar kan ik reserveonderdelen of extra adapters kopen?

Reserveonderdelen en adapters zijn verkrijgbaar bij erkende Thule dealers. U kunt ook online bestellen via de Thule website of contact opnemen met de klantenservice.

Is de set geschikt voor alle Thule kinderfietsaanhangers?

Ja, de Bicycle Trailer Kit is ontworpen om compatibel te zijn met Thule aanhangers. Het maakt het mogelijk om ze om te bouwen tot kinderwagen door de nodige adapters te bevestigen.

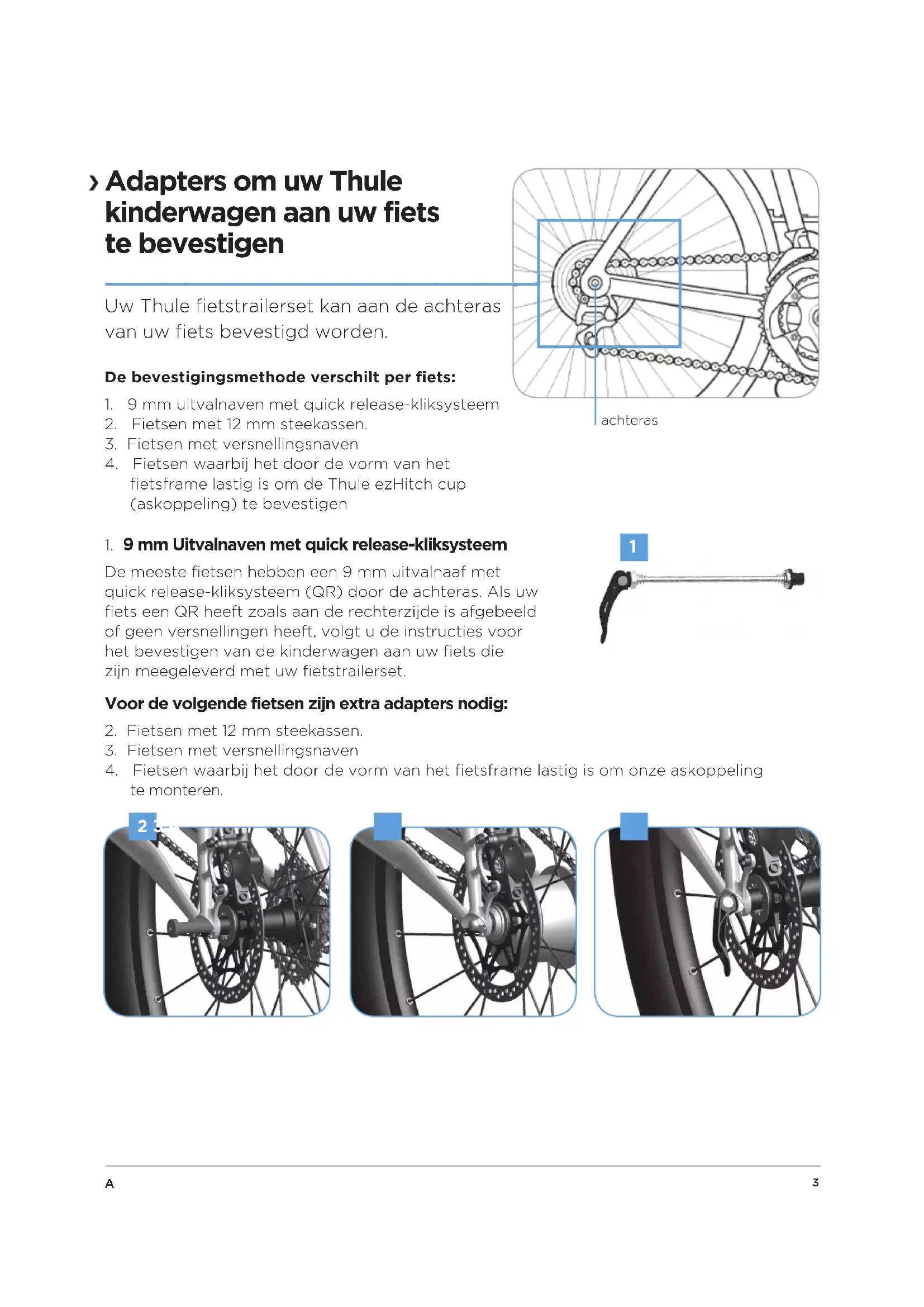

GEBRUIKSAANWIJZING Bicycle Trailer Kit THULE

> Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

Uw Thule fietstrailerset kan aan de achteras van uw fiets bevestigd worden.

De bevestigingsmethode verschilt per fiets:

1. 9 mm uitvalnaven met quick release-kliksysteem
2. Fietsen met 12 mm steekassen.
3. Fietsen met versnellingsnaven
4. Fietsen waarbij het door de vorm van het fietsframe lastig is om de Thule ezHitch cup (askoppeling) te bevestigen

1. 9 mm Uitvalnaven met quick release-kliksysteem

De meeste fietsen hebben een 9 mm uitvalnaaf met quick release-kliksysteem (QR) door de achteras. Als uw fiets een QR heeft zoals aan de rechterzijde is afgebeeld of geen versnellingen heeft, volgt u de instructies voor het bevestigen van de kinderwagen aan uw fiets die zijn meegeleverd met uw fietstrailerset.

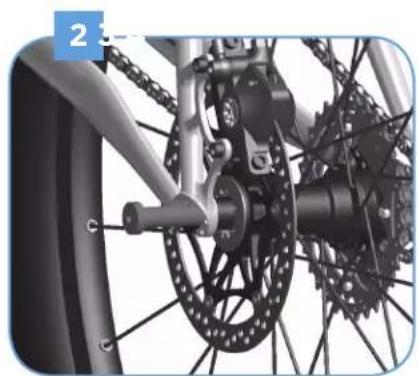

Voor de volgende fietsen zijn extra adapters nodig:

1. Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waarbij het door de vorm van het fietsframe lastig is om onze askoppeling te monteren.

Verwijder de steekas van uw fiets conform de instructies die bij uw fiets zijn meegeleverd om te bekijken welke steekas bij uw fiets past.

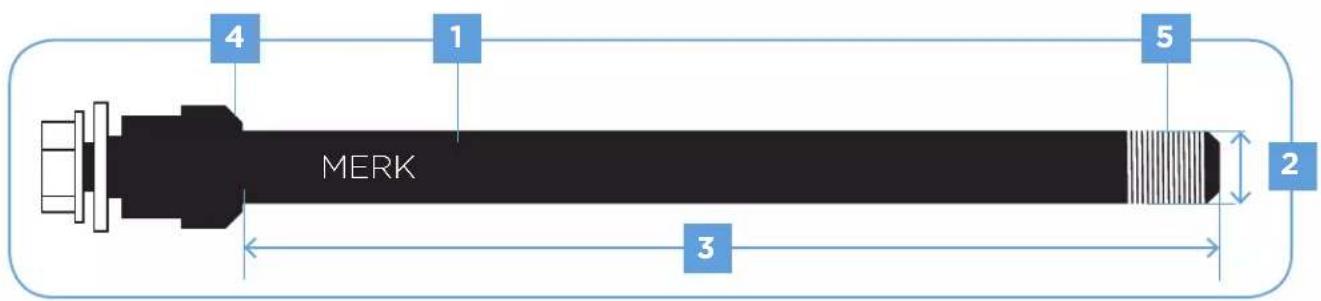

Let bij uw steekas op de volgende zaken:

1. Merk van de as
2. Diameter van de as
3. Lengte van de as
4. Vorm van de as (recht/kegelvormig)
5. Schroefdraadgang van de as*

Zodra u eenmaal de bovenstaande punten 1-5 duidelijk hebt, kunt u de Thule-adapter zoeken die bij uw steekas past.**

*Opmerking: om de juiste schroefdraadgang te vinden, kunt u contact opnemen met uw fietsenmaker. **Opmerking: als u geen bij uw as passende adapter kunt vinden, kunt u contact opnemen met de Thule klantenservice.

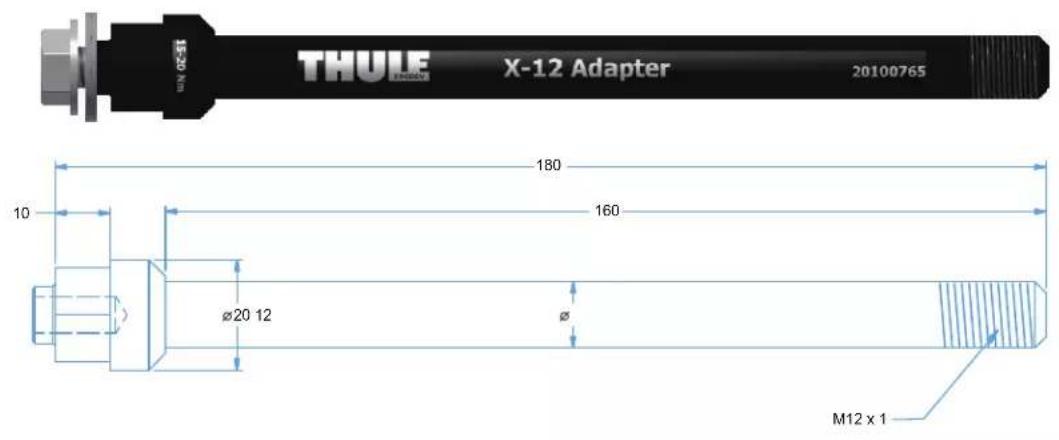

Syntace X-12 As-adapter, M12x1.0 (onderdeelnr. 20100765)

Shimano E-Thru-Axle Adapter, M12x1.5 (onderdeelnr. 20100766)

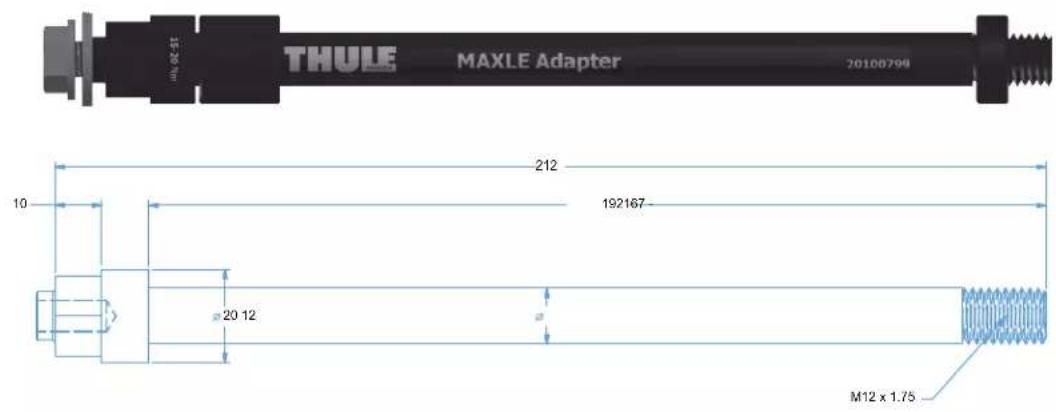

Maxle 12 mm As-adapter, M12x1.75 (onderdeelnr. 20100799)

*Opmerking: assen van Maxle zijn beschikbaar in 3 lengtes: 192, 174 en 167 en Trek is 192 mm. Er worden tussenstukken gebruikt voor geringere lengtes. Volg de instructies die bij de adapter worden meegeleverd om het juiste tussenstuk te kiezen.

3

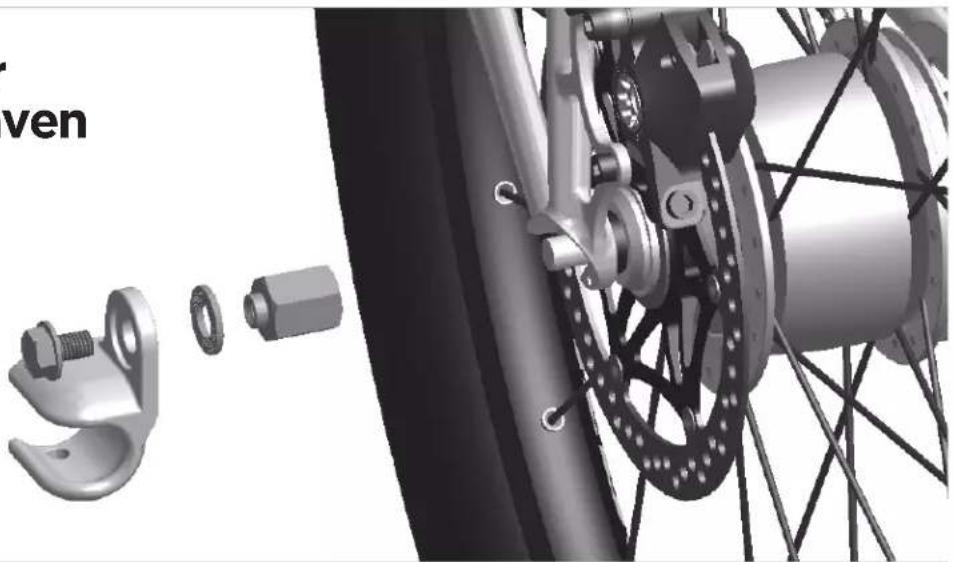

>Adapters voor versnellingsnaven

Adapter voor interne naafkoppeling Shimano, 3/8x26

(onderdeelnr. 20100797)

Hieronder vindt u voorbeelden van 3/8 naven waarvoor de Adapter voor interne naafkoppeling Shimano nodig is:

Merk Model Shimano

onderdeelnr.

Beschrijving

Shimano Nexus FH-IM37 Rollerbrake naaf
SG-3C41 Versnellingsnaaf (3 versnellingen) met terugtraprem
SG-3D55 Versnellingsnaaf (3 versnellingen)
SG-3R40 Versnellingsnaaf (3 versnellingen) met rollerbrake
SG-7R46 Versnellingsnaaf (7 versnellingen) met rollerbrake
		SG-8R56 Versnellingsnaaf (8 versnellingen)
		SG-8C31 Versnellingsnaaf (8 versnellingen) met rollerbrake
		SG-8R36 Versnellingsnaaf (8 versnellingen)

Alfine	SG-S500	Versnellingsnaaf (8 versnellingen)
SG-S501 Versnellingsnaaf (8 versnellingen)
		SG-S505 Versnellingsnaaf (8 versnellingen) met schijfrem
SG-S700	Versnellingsnaaf (11 versnellingen)
		SG-S705 Versnellingsnaaf (11 versnellingen) met schijfrem

Coasting SG-3C01

Automatisch schakelende versnellingsnaaf

Adapter voor interne naafkoppeling SRAM, M10x1.0

(onderdeelnr 20100798)

Hieronder vindt u voorbeelden van 10 mm naafassen waarvoor de Adapter voor interne naafkoppeling SRAM nodig is:

MerkModelBeschrijving

SRAM DD3-30/-27/-24 Versnellingsnaaf met cassette
	I-Motion 9 Versnellingsnaaf (9 versnellingen)
	G8 Versnellingsnaaf (8 versnellingen)
I-Motion 3 Versnellingsnaaf (3 versnellingen)
Torpedo Single-speed fixed/Free

Shimano Nexave IF	-C530 Inter-3 Freehub (3x8)
	Nexave FH-C810	Freehub Dynamo met versnellingsnaaf 8 versnellingen
	Nexave FH-IM70	Freehub voor 8/9 versnellingen cassette
	Nexave FH-IM50	Freehub voor 8 versnellingen cassette

Surly Track en Flip-flop naven
Rohloff	Speedhub 500/14	Versnellingsnaaf (14 versnellingen)
NuVinci	N360	Continu Variabele Transmissie (CVT)
BionX P500	Electric Hub	Motor
	P250	Electric Hub Motor
	P200	Electric Hub Motor

Adapter voor interne naafkoppeling SRAM SPECTRO, M10.5x1.0

(onderdeelnr 10100722)

Hieronder vindt u voorbeelden van 10,5 mm naafassen waarvoor de Adapter voor interne naafkoppeling SRAM SPECTRO nodig is:

MerkModelBeschrijving

SRAM Spectro S7	Versnellingsnaaf (7 versnellingen)
Spectro P5	Versnellingsnaaf (5 versnellingen)
Spectro T3	Versnellingsnaaf (3 versnellingen)
	Spectro 3x7	Versnellingsnaaf met cassette
	DualDrive	Versnellingsnaaf met cassette
	Sparc	Electric Hub Motor

4

Adapters voor verschillende vormen frames of fietsen met geïntegreerde standaard:

(onderdeelnr. 20110723)

Bedoeld voor fietsen met uitsparingen met kap
