Produkttyp	Umrüstsatz Kinderwagen für Fahrradanhänger
Marke	Thule
Modell	Bicycle Trailer Kit
Kategorie	Kinderwagen
Hauptfunktionen	Ermöglicht die Befestigung eines Thule-Kinderfahrradanhängers an verschiedenen Fahrradtypen: Schnellspanner 9 mm, Steckachse 12 mm, Nabenschaltung
Fahrradkompatibilität	Fahrräder mit Schnellspanner 9 mm, Steckachse 12 mm, Nabenschaltungen von Shimano, SRAM usw.
Enthaltene Adapter	Mehrere Referenzen: Syntace X-12 (20100765), Shimano E-Thru-Axle (20100766), Steckachse 12 mm M12x1.75 (20100799), Adapter Nabenschaltung Shimano (20100797), SRAM M10x1.0 (20100798), SRAM SPECTRO (20110722), Distanzring 10 mm (20110723)
Befestigungssystem	ezHitch
Sicherheit	Sichere Befestigung an der Hinterradachse des Fahrrads
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; keine scheuernden Mittel verwenden
Ersatzteile und Reparierbarkeit	Ersatzteile über Thule-Händler erhältlich; Adapter separat erhältlich
Allgemeine Informationen	Umrüstsatz zur Umwandlung eines Thule-Fahrradanhängers in einen Kinderwagen; Bedienungsanleitung enthalten

Häufig gestellte Fragen - Bicycle Trailer Kit THULE

Wie installiere ich das Bicycle Trailer Kit an meinem Fahrrad?

Die Installation hängt vom Achstyp Ihres Fahrrads ab. Überprüfen Sie zuerst, ob Ihr Fahrrad einen Schnellspanner 9 mm, eine Steckachse 12 mm oder eine Nabenschaltung hat. Entfernen Sie die Hinterachse und befestigen Sie den entsprechenden mitgelieferten Adapter. Konsultieren Sie die Bedienungsanleitung für die detaillierten Schritte.

Welche Fahrradtypen sind mit dem Bicycle Trailer Kit kompatibel?

Das Kit ist mit den meisten Fahrrädern kompatibel, die mit einem Schnellspanner 9 mm, einer Steckachse 12 mm (verschiedene Längen: 192, 174, 167 mm) oder integrierten Naben (Shimano, SRAM usw.) ausgestattet sind. Für einige Modelle kann ein spezifischer Adapter erforderlich sein.

Wie finde ich heraus, welchen Thule-Adapter ich für mein Fahrrad verwenden muss?

Identifizieren Sie die Achsmerkmale: Marke, Durchmesser, Länge, Form (gerade/konisch) und Gewindesteigung. Suchen Sie dann den entsprechenden Adapter in der bereitgestellten Liste. Verwenden Sie zum Beispiel für eine Steckachse 12 mm M12x1.0 den Adapter Syntace X-12 (Ref. 20100765).

Wo finde ich die Gewindesteigung der Achse meines Fahrrads?

Die Gewindesteigung ist oft auf der Achse selbst eingraviert oder im Handbuch des Fahrrads angegeben. Wenn Sie sie nicht finden, kontaktieren Sie Ihren Fahrradhändler, der Ihnen bei der Identifizierung helfen kann.

Welche Adapter sind für Shimano-Nabenschaltungen erhältlich?

Der Adapter für Shimano-Nabenschaltung (Ref. 20100797) ist mit den Modellen Shimano Nexus, Alfine, Coasting und anderen kompatibel. Er passt auf Achsen 3/8 x 26.

Kann ich das Bicycle Trailer Kit an einem E-Bike verwenden?

Ja, sofern das E-Bike mit einer kompatiblen Hinterachse ausgestattet ist. Einige Nabenmotoren (wie BionX) sind in der Bedienungsanleitung aufgeführt. Überprüfen Sie die Kompatibilität mit Ihrem Thule-Händler.

Was tun, wenn mein Fahrrad einen integrierten Ständer oder einen nicht standardmäßigen Rahmen hat?

Das Kit enthält einen Distanzring 10 mm (Ref. 20110723) für Fahrräder mit Kappen an den hinteren Ausfallenden oder anders geformten Rahmen. Konsultieren Sie die Bedienungsanleitung für die spezifische Installation.

Wie pflege ich das Bicycle Trailer Kit?

Reinigen Sie die Teile mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Chemikalien. Überprüfen Sie regelmäßig die Befestigungen auf festen Sitz.

Wo kann ich Ersatzteile oder zusätzliche Adapter kaufen?

Ersatzteile und Adapter sind bei autorisierten Thule-Händlern erhältlich. Sie können auch online über die Thule-Website bestellen oder den Kundendienst kontaktieren.

Ist das Kit für alle Thule-Kinderfahrradanhänger geeignet?

Ja, das Bicycle Trailer Kit ist für die Kompatibilität mit Thule-Anhängern ausgelegt. Es ermöglicht die Umwandlung in einen Kinderwagen durch Anbringen der erforderlichen Adapter.

BEDIENUNGSANLEITUNG Bicycle Trailer Kit THULE

> Auswahlhilfe für Thule Kupplungsadapter

> Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad

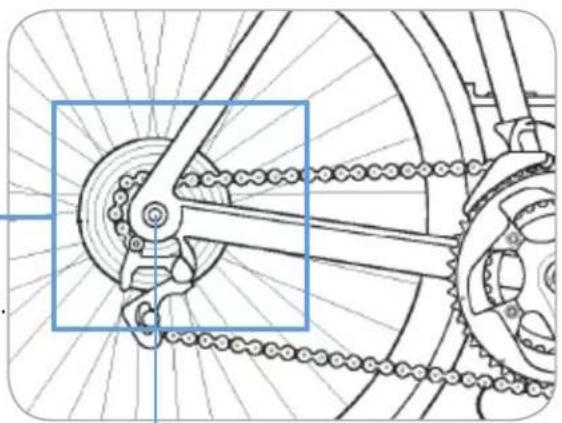

Die Kupplung Ihres Thule Fahrrad-Sets wird an der Hinterachse Ihres Fahrrads angebracht.

Die Befestigungsmethode hängt von Ihrem Fahrrad ab:

1. 9-mm-Schnellspanner
2. Fahrräder mit 12-mm-Steckachsen
3. Fahrräder mit Nabenschaltung
4. Fahrräder mit einer Rahmengeometrie, die ein Anbringen der Thule ezHitch Kupplung erschwert

1. 9-mm-Schnellspanner

Die meisten Fahrräder verfügen über einen 9-mm-Schnellspanner an der Hinterachse. Wenn Ihr Fahrrad einen Schnellspanner wie den rechts abgebildeten oder keine Gangschaltung hat, befolgen Sie die mit Ihrem Fahrrad-Set gelieferten Anweisungen zur Montage der Kupplung an Ihrem Fahrrad.

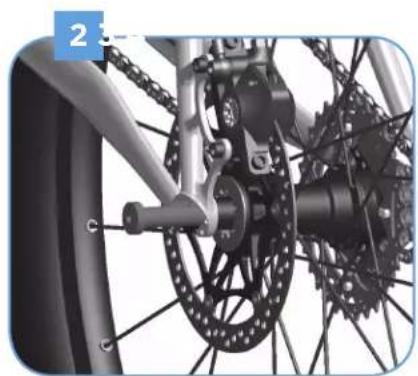

Für folgende Fahrräder sind zusätzliche Adapter erforderlich:

1. Fahrräder mit 12-mm-Steckachsen
2. Fahrräder mit Nabenschaltung
3. Fahrräder mit einer Rahmengeometrie, die ein Anbringen unserer Achskupplung erschwert.

Um festzustellen, welcher Achsadapter für Ihr Fahrrad passend ist, bauen Sie die Steckachse aus Ihrem Fahrrad aus. Befolgen Sie dazu die mit Ihrem Fahrrad mitgelieferten Anweisungen.

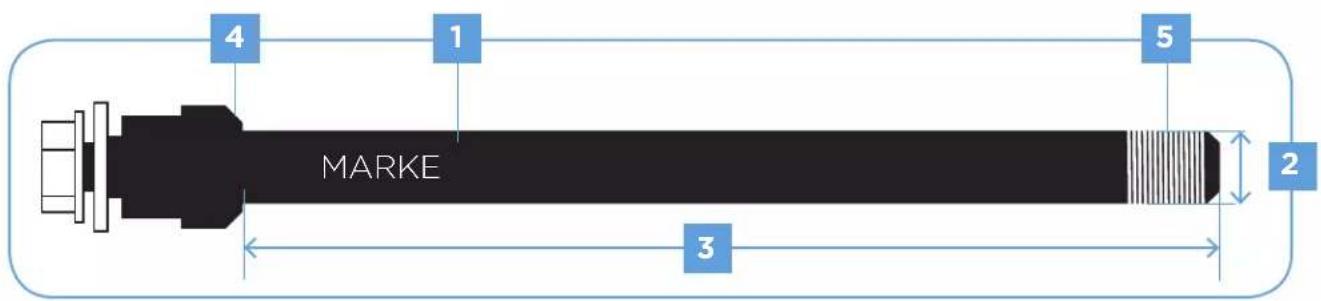

Beachten Sie folgende Informationen über Ihre Steckachse:

1. Marke der Achse
2. Durchmesser der Achse
3. Länge der Achse
4. Form der Achsaufnahme (gerade/konisch)
5. Gewindesteigung der Achse*

Wenn Sie die Informationen 1-5 oben ermittelt haben, finden Sie im Folgenden den passenden Thule Adapter für Ihre Steckachse.**

* Hinweis: Wenden Sie sich an Ihren Fahrradhändler, um die korrekte Gewindesteigung in Erfahrung zu bringen. ** Hinweis: Wenn Sie keinen passenden Adapter für Ihre Achsen finden, wenden Sie sich an den Thule Kundendienst.

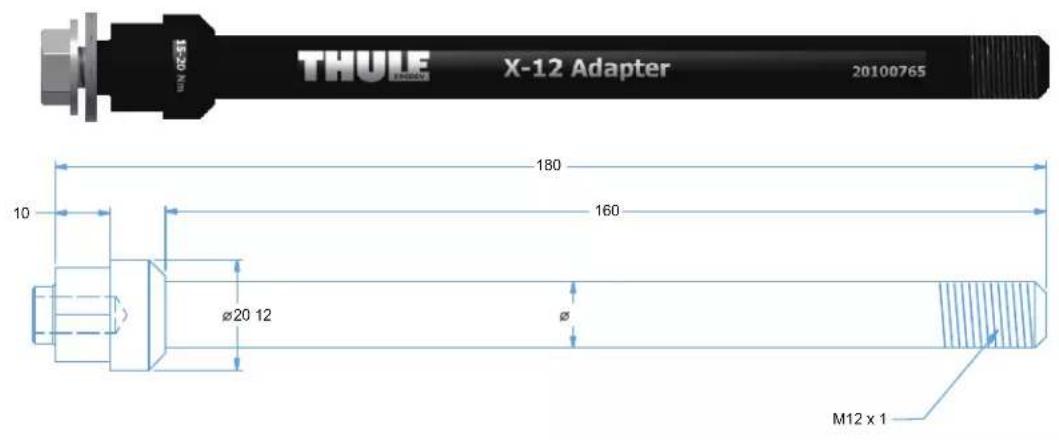

Syntace X-12 Achsadapter, M12x1,0 (Artikelnr. 20100765)

Shimano E-Thru Achsadapter, M12x1,5 (Artikelnr. 20100766)

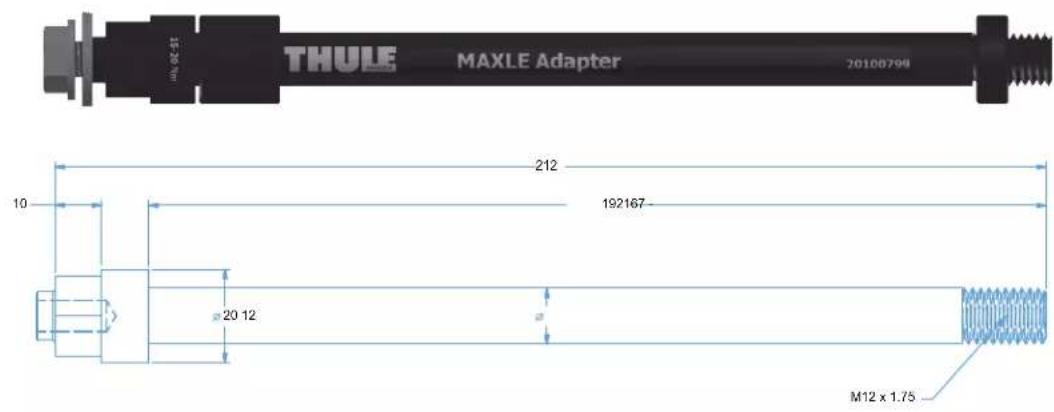

Maxle 12-mm-Achsadapter, M12x1,75 (Artikelnr. 20100799)

*Hinweis: Achsen von Maxle gibt es in drei Längen: 192, 174, & 167, Trek ist 192 mm lang. Für kürzere Achsen werden Distanztücke verwendet. Richten Sie sich bei der Auswahl des richtigen Distanzstücks nach den Anweisungen für den Achsadapter.

3

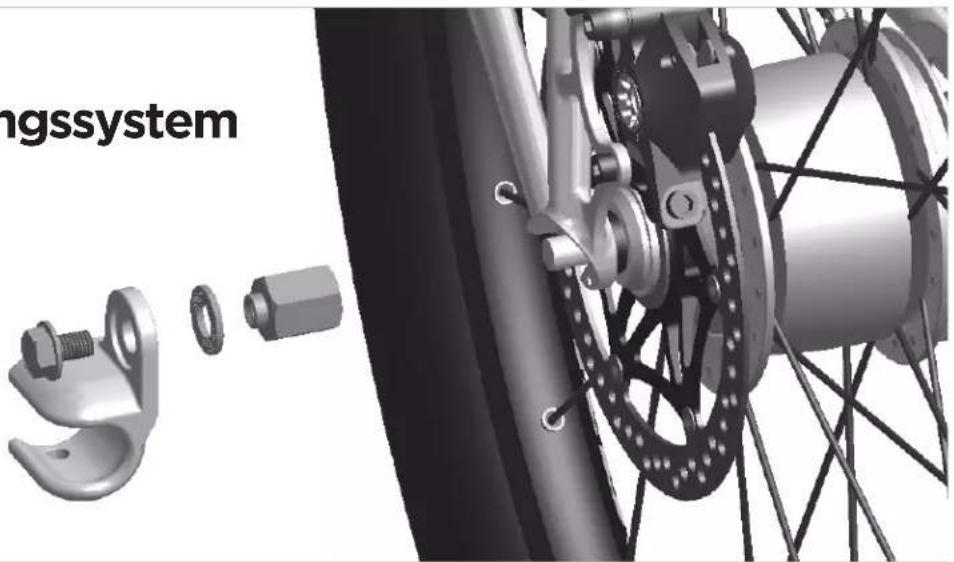

>Adapter für Nabenschaltungssystem

Adapter für Nabenschaltungssystem Shimano, 3/8" x 26

(Artikelnr. 20100797)

Im Folgenden sehen Sie Beispiele für 3/8-Naben, für die der Adapter für Nabenschaltungssystem Shimano erforderlich ist:

Marke Modell Shlmano

Artikelnr.

Beschreibung

Shimano Nexus FH-IM37 Trommelbremsnabe
SG-3C41 3-Gang-Nabenschaltung mit Rücktrittbremse
SG-3D55 3-Gang-Nabenschaltung
SG-3R40 3-Gang-Nabenschaltung mit Trommelbremse
SG-7R46 7-Gang-Nabenschaltung mit Trommelbremse
		SG-8R56 8-Gang-Nabenschaltung
		SG-8C31 8-Gang-Nabenschaltung mit Trommelbremse
		SG-8R36 8-Gang-Nabenschaltung

Alfine SG-S500 8-Gang-Nabenschaltung
SG-S501 8-Gang-Nabenschaltung
		SG-S505	8-Gang-Nabenschaltung mit Scheibenbremse
SG-S700 11-Gang-Nabenschaltung
		SG-S705	11-Gang-Nabenschaltung mit Scheibenbremse

Rücktritt

SG-3C01 Automatik-Nabenschaltung

Adapter für Nabenschaltungssystem SRAM, M10x1,0

(Artikelnr. 20100798)

Im Folgenden sehen Sie Beispiele für 10-mm-Nabenachsen, für die der Adapter für Nabenschaltungssystem SRAM erforderlich ist:

MarkeModellBeschreibung

SRAM DD3-30/-27/-24 Nabenschaltung mit Kassette
	I-Motion 9 9-Gang-Nabenschaltung
	G8 8-Gang-Nabenschaltung
I-Motion 3 3-Gang-Nabenschaltung
Torpedo Singlespeed starr/Freilauf

Shimano Nexave IF	-C530	Inter-3 Kassettennabe (3x8)
	Nexave FH-C810	Hinterradnabendynamo mit 8-Gang-Nabenschaltung
	Nexave FH-IM70	Kassettennabe für 8-/9-Gang-Kassette
	Nexave FH-IM50	Kassettennabe für 8-Gang-Kassette

Surly	Track- und Flip-Flop-Naben
Rohloff	Speedhub 500/14	14-Gang-Nabenschaltung
NuVinci	N360	Stufenlose Schaltung
BionX P500	Elektrischer Nabenmotor
	P250	Elektrischer Nabenmotor
	P200	Elektrischer Nabenmotor

Adapter für Nabenschaltungssystem SRAM SPECTRO, FG 10,5x1,0

(Artikelnr. 20110722)

Im Folgenden sehen Sie Beispiele für 10,5-mm-Nabenachsen, für die der Adapter für Nabenschaltungssysteme SRAM SPECTRO erforderlich ist:

MarkeModellBeschreibung

SRAM Spectro S7	7-Gang-Nabenschaltung
Spectro P5	5-Gang-Nabenschaltung
Spectro T3	3-Gang-Nabenschaltung
	Spectro 3x7	Nabenschaltung mit Kassette
	DualDrive	Nabenschaltung mit Kassette
	Sparc	Elektrischer Nabenmotor

4

Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern:

Distanzstück für Ausfallende, 10 mm

(Artikelnr. 20110723)

Für Fahrräder mit 3D Ausfallende
