GEBRUIKSAANWIJZING GG 55511 LIEBHERR

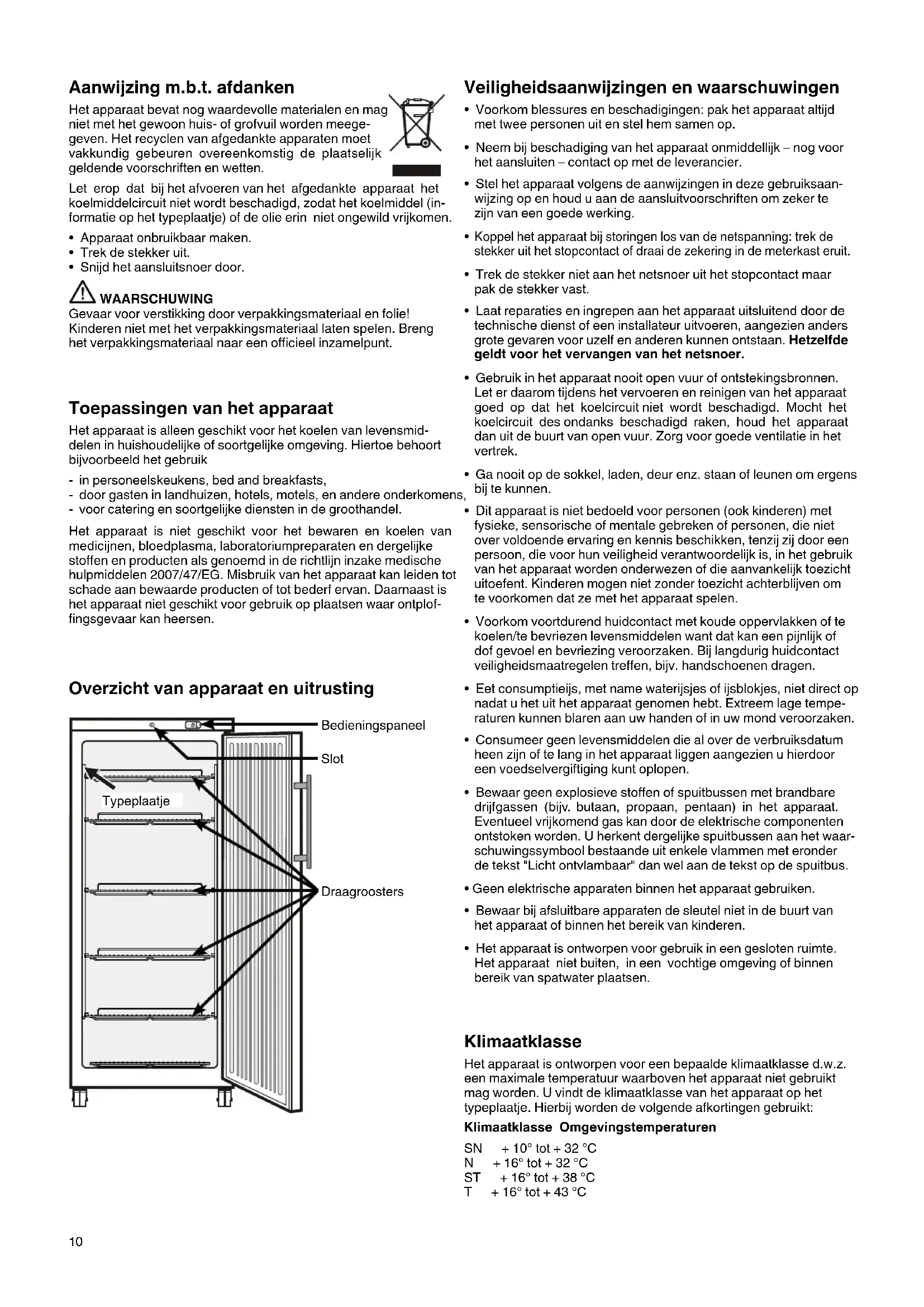

Gebruiksaanwijzing Pagina 10

Diepvrieskast

Voor de inbedrijfstelling de gebruiksaanwijzing lezen

Aanwijzing m.b.t. afdanken

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meege- geven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrijkomen.

• Apparaat onbruikbaar maken.
• Trek de stekker uit.
• Snijd het aansluitsnoer door.

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmateriaal en folie! Kinderen niet met het verpakkingsmateriaal laten spelen. Breng het verpakkingsmateriaal naar een officieel inzamelpunt.

Toepassingen van het apparaat

Het apparaat is alleen geschikt voor het koelen van levensmiddelen in huishoudelijke of soortgelijke omgeving. Hiertoe behoort bijvoorbeeld het gebruik

• in personeelskeukens, bed and breakfasts,
• door gasten in landhuizen, hotels, motels, en andere onderkomens,
• voor catering en soortgelijke diensten in de groothandel.

Het apparaat is niet geschikt voor het bewaren en koelen van medicijnen, bloedplasma, laboratoriumpreparaten en dergelijke stoffen en producten als genoemd in de richtlijn inzake medische hulpmiddelen 2007/47/EG. Misbruik van het apparaat kan leiden tot schade aan bewaarde producten of tot bederf ervan. Daarnaast is het apparaat niet geschikt voor gebruik op plaatsen waar ontploffingsgevaar kan heersen.

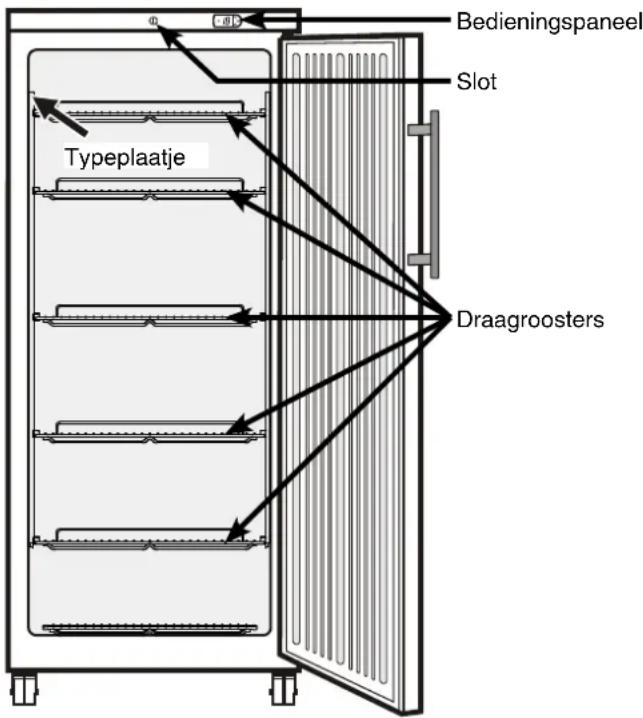

Overzicht van apparaat en uitrusting

Bedieningspaneel Slot Typeplaatje Draagroosters

Veiligheidsaanwijzingen en waarschuwingen

• Voorkom blessures en beschadigingen: pak het apparaat altijd met twee personen uit en stel hem samen op.
• Neem bij beschadiging van het apparaat onmiddellijk – nog voor het aansluiten – contact op met de leverancier.
• Stel het apparaat volgens de aanwijzingen in deze gebruiksaanwijzing op en houd u aan de aansluitvoorschriften om zeker te zijn van een goede werking.
• Koppel het apparaat bij storingen los van de netspanning: trek de stekker uit het stopcontact of draai de zekering in de meterkast eruit.

- Trek de stekker niet aan het netsnoer uit het stopcontact maar pak de stekker vast.

- Laat reparaties en ingrepen aan het apparaat uitsluitend door de technische dienst of een installateur uitvoeren, aangezien anders grote gevaren voor uzelf en anderen kunnen ontstaan. Hetzelfde geldt voor het vervangen van het netsnoer.

- Gebruik in het apparaat nooit open vuur of ontstekingsbronnen. Let er daarom tijdens het vervoeren en reinigen van het apparaat goed op dat het koelcircuit niet wordt beschadigd. Mocht het koelcircuit des ondanks beschadigd raken, houd het apparaat dan uit de buurt van open vuur. Zorg voor goede ventilatie in het vertrek.

- Ga nooit op de sokkel, laden, deur enz. staan of leunen om ergens bij te kunnen.

- Dit apparaat is niet bedoeld voor personen (ook kinderen) met fysieke, sensorische of mentale gebreken of personen, die niet over voldoende ervaring en kennis beschikken, tenzij zij door een persoon, die voor hun veiligheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen of die aanvankelijk toezicht uitoefent. Kinderen mogen niet zonder toezicht achterblijven om te voorkomen dat ze met het apparaat spelen.

- Voorkom voortdurend huidcontact met koude oppervlakken of te koelen/te bevriezen levensmiddelen want dat kan een pijnlijk of dof gevoel en bevriezing veroorzaken. Bij langdurig huidcontact veiligheidsmaatregelen treffen, bijv. handschoenen dragen.

- Eet consumptieijs, met name waterijsjes of ijsblokjes, niet direct op nadat u het uit het apparaat genomen hebt. Extreem lage temperaturen kunnen blaren aan uw handen of in uw mond veroorzaken.

- Consumeer geen levensmiddelen die al over de verbruiksdatum heen zijn of te lang in het apparaat liggen aangezien u hierdoor een voedselvergiftiging kunt oplopen.

- Bewaar geen explosieve stoffen of spuitbussen met brandbare drijfgassen (bijv. butaan, propaan, pentaan) in het apparaat. Eventueel vrijkomend gas kan door de elektrische componenten ontstoken worden. U herkent dergelijke spuitbussen aan het waarschuwingssymbool bestaande uit enkele vlammen met eronder de tekst "Licht ontvlambaar" dan wel aan de tekst op de spuitbus.

- Geen elektrische apparaten binnen het apparaat gebruiken.

- Bewaar bij afsluitbare apparaten de sleutel niet in de buurt van het apparaat of binnen het bereik van kinderen.

- Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat niet buiten, in een vochtige omgeving of binnen bereik van spatwater plaatsen.

Klimaatklasse

Het apparaat is ontworpen voor een bepaalde klimaatklasse d.w.z. een maximale temperatuur waarboven het apparaat niet gebruikt mag worden. U vindt de klimaatklasse van het apparaat op het typeplaatje. Hierbij worden de volgende afkortingen gebruikt:

Klimaatklasse Omgevingstemperaturen

SN + 10° tot + 32 °C
N + 16° tot + 32 °C
ST + 16° tot + 38 °C
T + 16° tot + 43 °C

Opstellen

• Plaats het apparaat bij voorkeur niet in direct zonlicht, naast het fornuis, een radiator enz.
• De ondergrond moet vlak en waterpas zijn. Compenseer oneffenheden d.m.v. de stelpootjes. De achterkant van het apparaat mag direct tegen de muur worden geplaatst.
• Dek de ventilatieopeningen nooit af. Zorg altijd voor een goede luchttoevoer en -afvoer!
• Plaats geen apparaten die warmte afgeven op de diepvrieskast, bijv. magnetron, broodrooster enz.

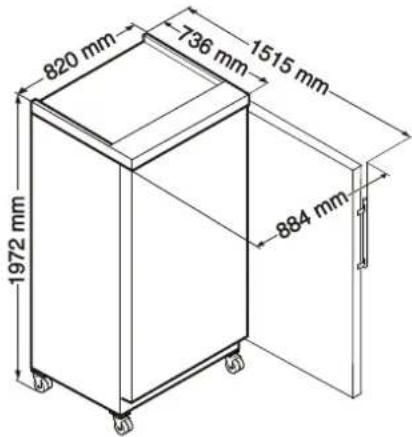

Afmetingen

820 mm 736 mm 1515 mm 1972 mm 884 mm

Aansluiten

De stroom (wisselstroom) en spanning op de opstelplaats moeten overeenkomen met de gegevens op het typeplaatje. Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder beveiligd zijn, buiten de achterzijde van het apparaat liggen en goed toegankelijk zijn.

Het apparaat alleen via een correct geïnstalleerd randaarde stopcontact aansluiten.

- Het apparaat niet samen met andere apparaten aansluiten via een verlengkabel. De aftapcontactdoos kan anders oververhitten.

Bewaren

Het apparaat is geschikt voor het bewaren van ijs en reeds ingevroren levensmiddelen. De draagroosters kunnen afhankelijk van de hoogte van de verpakkingen worden verzet. In plaats daarvan kunnen ook Gastronorm bakken in de geleiders worden geschoven.

Afhankelijk van de hoogte van de levensmiddelen zijn de geleiders op 27,5 mm afstand in de hoogte verstelbaar.

Steek de geleiders eerst op de gewenste hoogte in het achterste profiel en vervolgens in het voorste.

+ Hiptoetsen voor temperatuur

LED knippert - inschakelvertraging van het aggregaat. Na drukcompensatie in het koelmiddelcircuit start de compressor automatisch.

Alarmfunctie

Apparaat in- en uitschakelen

Stekker in het stopcontact steken - het apparaat is ingeschakeld.

Apparaat uitschakelen: Houd de ON/OFF-toets ca. 3 sec. ingedrukt - het display toont OFF.

Apparaat inschakelen: Houd de ON/OFF-toets 🏻 ca. 5 sec. ingedrukt - het display toont ON.

Temperatuur instellen

• 1 sec. op toets deakken. Het temperatuurdisplay knippert.
• Temperatuur verhogen (warmer) - op toets ⚙️drukken.
• Temperatuur verlagen (kouder) - op toets 🚙️ drukken.
• Opnieuw op toets set drukken.

De gewenste temperatuurinstelling wordt opgeslaan.

De temperatuur is instelbaar van -14 °C tot -26 °C.

Alarmmeldingen

LED knippert - melding HI

In de binnenruimte is het te warm (HI).

Dit geval kan optreden:

• Wanneer de deur van het vriesgedeelte lang open blijft zodat er warme lucht naar binnen stroomt;
• Na een langdurige stroomonderbreking;
• Bij een defect van het apparaat.

Controleer in alle gevallen of er levensmiddelen opgedooid of bedorven zijn.

Verschijnt op het display de melding EO, EE of EL dan heeft zich een storing voorgedaan. Neem in dit geval contact op met de technische dienst van de leverancier van het apparaat.

Veiligheidsslot

Het slot is met een veiligheidsmechanisme uitgerust.

Apparaat afsluiten:

• Sleutel in de richting 1 naar binnen duwen.
• Sleutel 180° draaien.

Om het apparaat weer te ontgren- delen moet in dezelfde volgorde te werk worden gegaan.

1 2

Ontdooien

Op de wanden van de vriesruimte wordt na een langere bedrijfstijd een laag rijp resp. ijs gevormd.

• Schakel het apparaat uit om het te laten ontdooien: Trek de stekker uit het stopcontact.
• Wikkel de levensmiddelen in oude kranten of een deken en bewaa ze op een koele plaats.
• Plaats een pan heet water op de bodem van de vriesruimte om het apparaat sneller te laten ontdooien.
• Laat de deur van het apparaat tijdens het ontdooien open staan. Neem het laatste restje dooiwater met een doek op en maak het apparaat vervolgens schoon.

Gebruik voor het ontdooien geen mechanische of andere hulpmiddelen tenzij deze door de fabrikant worden aanbevolen.

Reinigen

Voor het reinigen altijd het apparaat uitschakelen. Stekker uit het stopcontact trekken of de voorgeschakelde zekeringen eruit schroeven resp. laten aanspringen.

Reinig de binnenkant van het apparaat, de delen van het interieur en de buitenwand met lauw water waaraan een beetje afwasmiddel is toegevoegd. Gebruik in geen geval chemische oplosmiddelen of producten die zand of zuren bevatten.

Gebruik geen stoomreinigingsapparaten!

Gevaar voor beschadiging en verwonding.

• Let erop dat er geen water in de elektrische delen dringt.
• Maak alles goed droog met een doek.
• Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat nooit: het is belangrijk voor de tech nische dienst.

Storingen

De volgende storingen kunt u zelf opsporen en verhelpen:

• Het apparaat werkt niet, de lampjes branden niet. Controleer: – of het apparaat is ingeschakeld;
• of de stekker goed in het stopcontact zit;
• of de zekering in de meterkast nog goed is.
• De temperatuur is niet laag genoeg. Controleer:
• of u de temperatuur goed hebt ingesteld (zie onder 'Temperatuur instellen');
• of de losse thermometer de juiste waarde aangeeft;
• of de ventilatie in orde is;
• of het apparaat te dicht bij een warmtebron staat.

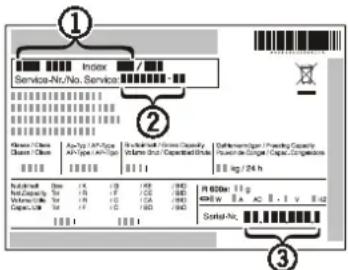

Neem, indien geen van de bovengenoemde oorzaken van toepassing zijn en u de storing niet zelf verhelpen kunt, contact op met de technische dienst van de leverancier van het apparaat. Zorg dat u tijdens het gesprek de typeaanduiding ①, het servicenummer ② en apparaatnummer ③ bij de hand hebt.

Index Service-Nr.No. Service Class 1 Class 2 Ap-Top AP-Type AP-Type AP-Type Rückelwert: 1/4 -1/0 -1/0 -1/0 -1/0 Antiequity: 1/5 -1/0 -1/0 -1/0 -1/0 Volumenkap: 1/6 -1/0 -1/0 -1/0 -1/0 Capex-Nr: 1/7 -1/0 -1/0 -1/0 -1/0 R 600km 1 kg 4980 W A AC I V B Scandal-Nr. ① ② ③

Buiten werking stellen

Wilt u het apparaat voor langere tijd buiten werking stellen, schakel het dan uit, trek de stekker uit het stopcontact of draai de zeke ringen in de meterkast eruit. Reinig het apparaat en laat het apparaatdeur open staan om geurvorming te voorkomen.

Het apparaat voldoet aan alle van toepassing zijnde veiligheidsbepalingen en de EG-richtlijnen 2004/108/EEG en 2006/95/EEG.

De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Hebt u er daarom a.u.b. begrip voor dat wij ons wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Draairichting deur veranderen

1. Schroef van het scharnier onderaan uitdraaien.

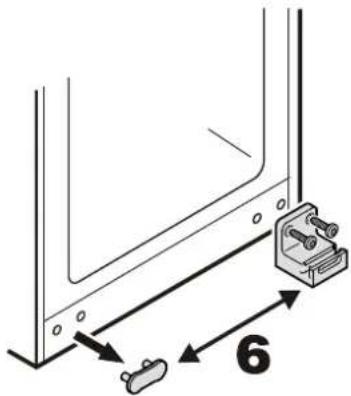

1. Onderste scharnier en af- dekplaat omzetten.

6

1. Deur omhoogheffen, naar rechts draaien en afnemen.

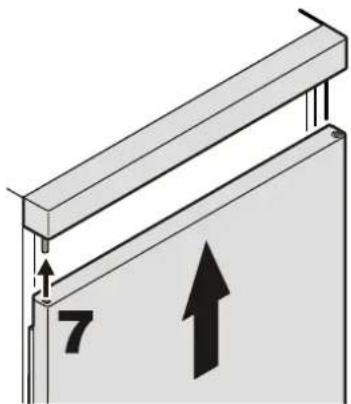

1. Deur op bovenste pen steken.

1. De onderste deurlagerpen 180° draaien en uittrekken.

180° 180° 3 4

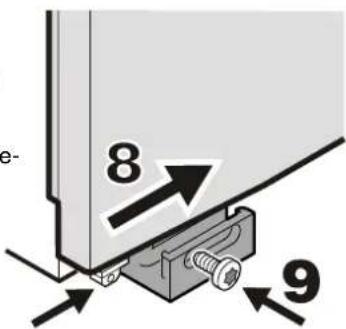

1. Deur van links naar binnen draaien.

8 9

1. Pen op de tegenzijde insteken en 180° draaien.

2. Deurlagerpen met schroef fixeren.

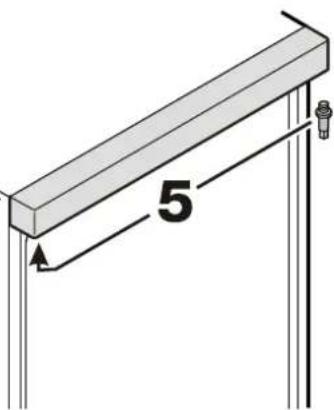

3. Zet de scharnierpen over naar de andere kant.

5

1. Greep en stopjes op de deur omzetten.

10
