BEDIENUNGSANLEITUNG GG 55511 LIEBHERR

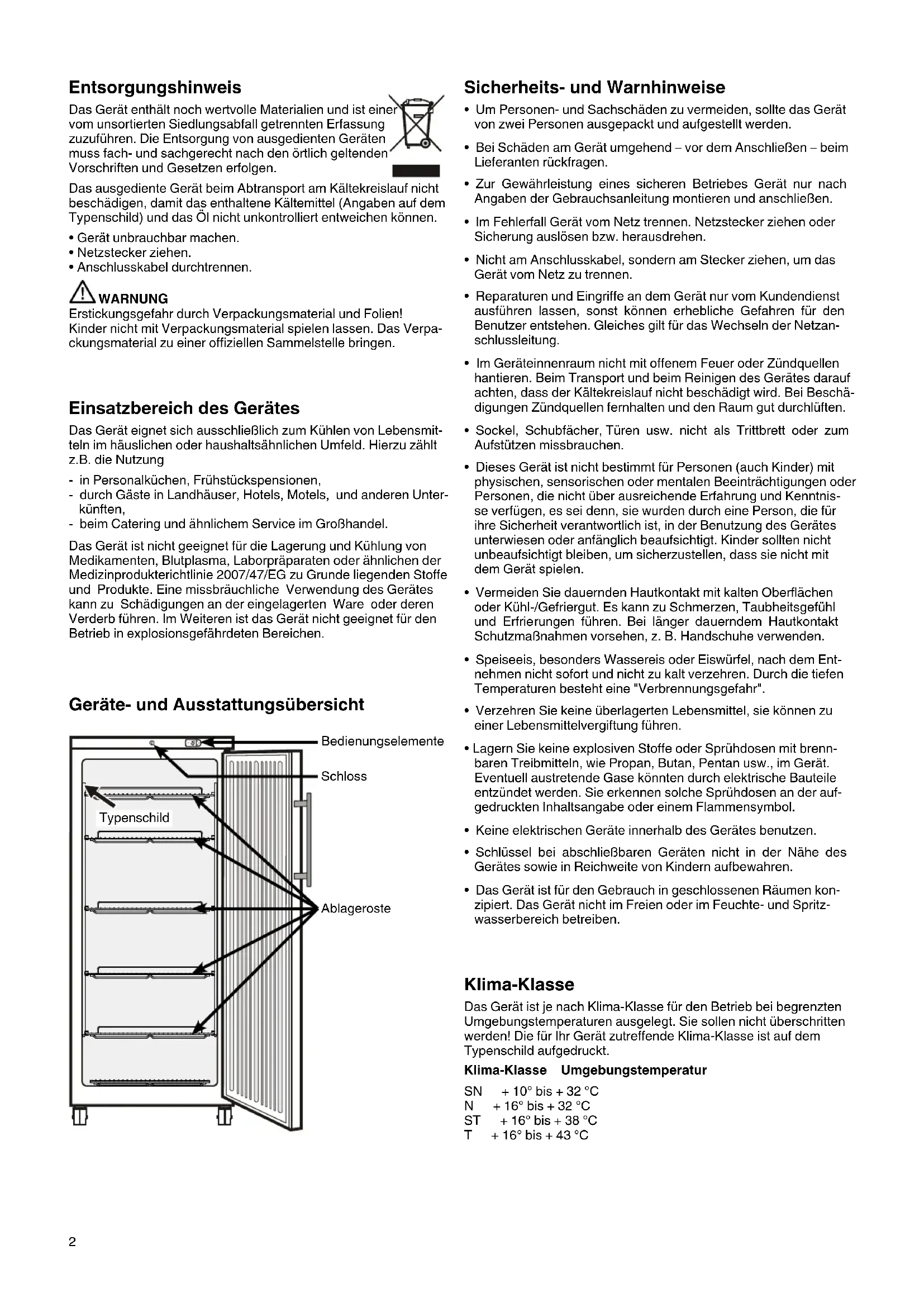

Gebrauchsanweisung Seite 2

Gefrierschrank

Vor Inbetriebnahme die Gebrauchsanweisung lesen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

• Gerät unbrauchbar machen.
• Netzstecker ziehen.
• Anschlusskabel durchtrennen.

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien! Kinder nicht mit Verpackungsmaterial spielen lassen. Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

Einsatzbereich des Gerätes

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäuser, Hotels, Motels, und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel.

Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

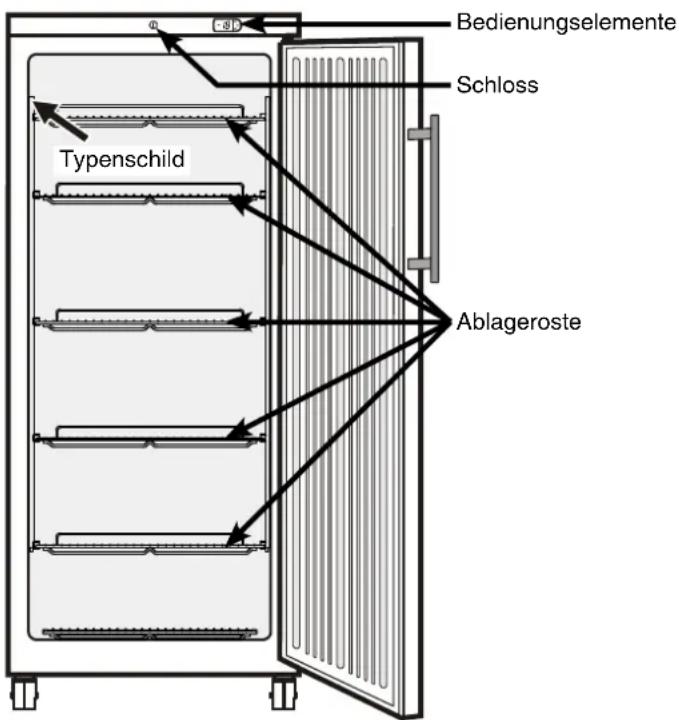

Geräte- und Ausstattungsübersicht

Bedienungselemente Schloss Typenschild Ablageroste

Sicherheits- und Warnhinweise

• Um Personen- und Sachschäden zu vermeiden, sollte das Gerät von zwei Personen ausgepackt und aufgestellt werden.
• Bei Schäden am Gerät umgehend – vor dem Anschließen – beim Lieferanten rückfragen.
• Zur Gewährleistung eines sicheren Betriebes Gerät nur nach Angaben der Gebrauchsanleitung montieren und anschließen.
• Im Fehlerfall Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung auslösen bzw. herausdrehen.
• Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
• Reparaturen und Eingriffe an dem Gerät nur vom Kundendienst ausführen lassen, sonst können erhebliche Gefahren für den Benutzer entstehen. Gleiches gilt für das Wechseln der Netzanschlussleitung.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren. Beim Transport und beim Reinigen des Gerätes darauf achten, dass der Kältekreislauf nicht beschädigt wird. Bei Beschädigungen Zündquellen fernhalten und den Raum gut durchlüften.
• Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen.
• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in der Benutzung des Gerätes unterwiesen oder anfänglich beaufsichtigt. Kinder sollten nicht unbeaufsichtigt bleiben, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Vermeiden Sie dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut. Es kann zu Schmerzen, Taubheitsgefühl und Erfrierungen führen. Bei länger dauerndem Hautkontakt Schutzmaßnahmen vorsehen, z. B. Handschuhe verwenden.
• Speiseeis, besonders Wassereis oder Eiswürfel, nach dem Entnehmen nicht sofort und nicht zu kalt verzehren. Durch die tiefen Temperaturen besteht eine "Verbrennungsgefahr".
• Verzehren Sie keine überlagerten Lebensmittel, sie können zu einer Lebensmittelvergiftung führen.
• Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie Propan, Butan, Pentan usw., im Gerät. Eventuell austretende Gase könnten durch elektrische Bauteile entzündet werden. Sie erkennen solche Sprühdosen an der aufgedruckten Inhaltsangabe oder einem Flammensymbol.
• Keine elektrischen Geräte innerhalb des Gerätes benutzen.
• Schlüssel bei abschließbaren Geräten nicht in der Nähe des Gerätes sowie in Reichweite von Kindern aufbewahren.
• Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

Klima-Klasse

Das Gerät ist je nach Klima-Klasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Sie sollen nicht überschritten werden! Die für Ihr Gerät zutreffende Klima-Klasse ist auf dem Typenschild aufgedruckt.

Klima-Klasse Umgebungstemperatur

SN + 10° bis + 32 °C

N + 16° bis + 32 °C

ST + 16° bis + 38 °C

T + 16° bis + 43 °C

Aufstellen

• Vermeiden Sie Standorte im Bereich direkter Sonnenbestrahlung neben Herd, Heizung und dergleichen.
• Der Boden am Standort soll waagrecht und eben sein. Unebenheiten über die Stellfüße ausgleichen. Das Gerät kann mit der Rückseite direkt an die Wand gestellt werden.
• Die Belüftungsgitter dürfen nicht verstellt werden. Auf gute Be- und Entlüftung achten!
• Keine wärmeabgebenden Geräte, z. B. Mikrowellengerät, Toaster usw. auf das Gefriergerät stellen.

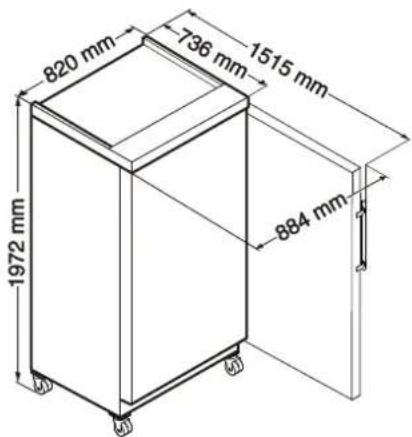

Gerätemaße

820 mm 736 mm 1515 mm 1972 mm 884 mm

Anschließen

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen. Die Steck-dose muss mit einer Sicherung von 10 A oder höher abgesichert sein, außerhalb des Geräterückseitenbereiches liegen und leicht zugänglich sein.

Das Gerät nur über eine vorschriftsmäßig geerdete Schutzkontakt-Steckdose anschließen.

- Das Gerät nicht zusammen mit anderen Geräten über ein Verlängerungskabel anschließen. Die Verteilersteckdose kann sonst überhitzen.

Lagern

Das Gerät eignet sich zum Lagern von Eiscreme und bereits gefrorener Lebensmittel. Die Abstellroste können je nach Packungshöhe versetzt werden. Anstatt der Roste können auch Gastro-Norm-Behälter in die Auflageschienen eingeschoben werden.

Je nach Warenhöhe sind die Auflageschienen im Abstand von 27,5 mm höhenverstellbar.

Schienen in gewünschter Höhe zuerst in hinterer Rastenleiste einschieben und dann vorne einhängen.

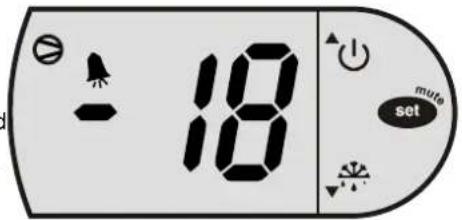

Bedien- und Kontrollelemente

18 set

Taste ON / OFF

+ Temperatureinstelltasten

muts set Taste Set (Enter)

Kompressor läuft

LED blinkt - Einschaltverzögerung des Kälteaggregates. Nach Druckausgleich im Kältekreislauf startet der Kompressor automatisch.

Alarmfunktion

Gerät ein- und ausschalten

Netzstecker einstecken - das Gerät ist eingeschaltet.

Gerät ausschalten: ON/OFF-Taste ca. 3 Sekunden drücken - im Display erscheint OFF.

Gerät einschalten: ON/OFF-Taste ca. 5 Sekunden drücken - im Display erscheint ON.

Temperatur einstellen

• Taste sel. dec. drücken. Die Temperaturanzeige blinkt.
• Temperatur erhöhen (wärmer) - Taste 🚗 drücken.
• Temperatur senken (kälter) - Taste 🚙️ drücken.
• Taste set erneut drücken.

Die gewünschte Temperatureinstellung wird gespeichert.

Die Temperatur ist einstellbar von -14 °C bis -26 °C.

Alarmmeldungen

LED Linkt - Anzeige HI

Es ist im Innenraum zu warm.

Dieser Fall kann eintreten;

- wenn bei länger geöffneter Gefrierteiltür warme Raumluft einströmt

- nach einem längeren Stromausfall;

- bei einem Defekt des Gerätes.

Prüfen Sie in allen Fällen ob Lebensmittel aufgetaut oder verdorben sind.

Erscheint in der Anzeige EO, EE oder EL so liegt ein Fehler am Gerät vor. Wenden Sie sich dann bitte an Ihren Kundendienst und teilen Sie diese Anzeige mit.

Sicherheitsschloss

Das Schloss ist mit einem Sicherheitsmechanismus ausgestattet.

Gerät absperren:

- Schlüssel in Richtung 1 hineindrücken.

• Schüssel um 180° drehen.

Um das Gerät wieder aufzusperren, muss in der selben Reihenfolge vorgegangen werden.

2 1

Abtauen

An den Wänden des Gefrierraums bildet sich nach längerer Betriebszeit eine Reif- bzw. Eisschicht. Sie erhöht den Energie-verbrauch.

• Zum Abtauen Gerät ausschalten. Netzstecker ziehen.
• Gefriergut in Papier oder Decken einschlagen und an einem kühler Ort aufbewahren.
• Zum Beschleunigen des Abtauvorgangs ein Gefäß mit heißem Wasser auf den Boden des Innenraums stellen.
• Gerätetür während des Abtauvorgangs offen lassen. Restliches Tauwasser mit einem Tuch aufnehmen und das Gerät reinigen.

Zum Abtauen keine mechanischen Vorrichtungen oder andere künstliche Hilfsmittel verwenden, außer denen, die vom Hersteller empfohlen werden.

Reinigen

Vor dem Reinigen grundsätzlich das Gerät außer Betrieb setzen. Netzstecker ziehen oder die vorgeschaltete Sicherung auslösen bzw. herausschrauben.

Innenraum, Ausstattungsteile und Außenwände mit lauwarmem Wasser und etwas Spülmittel reinigen. Verwenden Sie keinesfalls tsand- oder säurehaltige Putz- bzw. chemische Lösungsmittel.

Nicht mit Dampfreinigungsgeräten arbeiten! Beschädigungs- und Verletzungsgefahr.

• Achten Sie darauf, dass kein Reinigungswasser in die elektrischen Teile dringt.
• Alles mit einem Tuch gut trocknen.
• Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen - es ist wichtig für den Kundendienst.

Störung

Folgende Störungen können Sie durch Prüfen der möglichen Ursachen selbst beheben:

• Das Gerät arbeitet nicht, die Kontrolllampen sind dunkel:
  – Prüfen Sie, ob das Gerät eingeschaltet ist,
• ob der Netzstecker richtig in der Steckdose ist,
  – die Sicherung der Steckdose in Ordnung ist.
  • Die Temperatur ist nicht ausreichend tief, prüfen Sie
  – die Einstellung nach Abschnitt "Temperatur einstellen", wurde der richtige Wert eingestellt?
• ob das separat eingelegte Thermometer den richtigen Wert anzeigt.
• Ist die Entlüftung in Ordnung?
  – Ist der Aufstellort zu dicht an einer Wärmequelle?

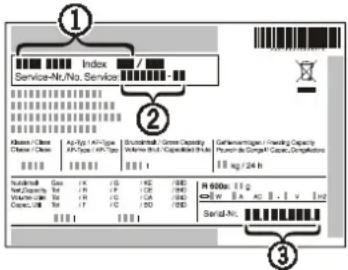

Wenn keine der o. g. Ursachen vorliegt und Sie die Störung nicht selbst beseitigen konnten, wenden Sie sich bitte an die nächste Kundendienststelle. Teilen Sie die Typenbezeichnung ①, Service- ② und Serialnummer ③ des Typenschildes mit.

Index Service-Nr.No. Service Klaus-Classe Class-Classe Ap-Sp1-Alt-Type AP-Sp2-HP Type Gruntable1-Great Capacity Volume Unit Capabilities In Gefenwertinger/Finishing Capacity Purten de Comptal Capacit. Dispositions 30 mg / 24 in Nudtable1 Gas / K / L / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / A / B / C / D / E / F / G / H / I / J / K / L / M / N / O / P / Q / R / S / T / U / V / W / X / Y / Z / A / B / C /D /E /F /G Serial-No.

Außer Betrieb setzen

Wenn das Gerät längere Zeit außer Betrieb gesetzt wird: Gerät ausschalten, Netzstecker ziehen oder die vorgeschalteten Sicherungen auslösen bzw. herausschrauben. Gerät reinigen und die Tür geöffnet lassen, um Geruchsbildung zu vermeiden.

Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2004/108/EG und 2006/95/EG.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Türanschlag wechseln

1. Schraube vom Scharnierwinkel unten herausdrehen.

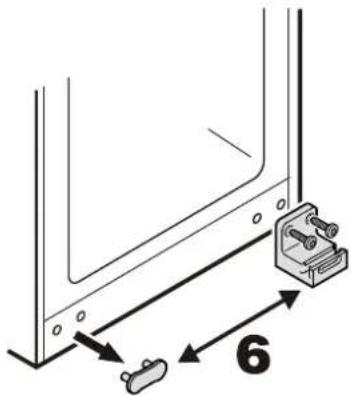

1. Unteren Scharnierwinkel und Abdeckplatte umsetzen.

6

1. Tür anheben, nach rechts schwenken und abnehmen.

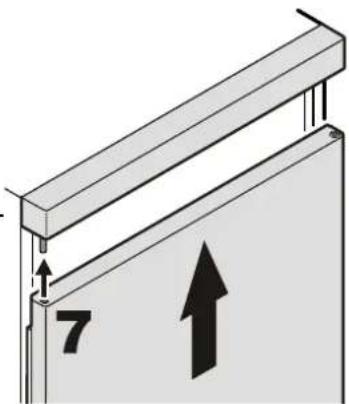

1. Tür auf oberen Bolzen aufstecken.

1. Unteren Türlagerbolzen 180° drehen und herausziehen.

180° 180° 3 4

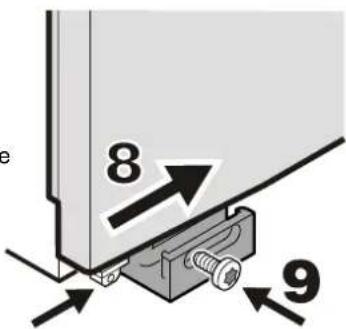

1. Tür von links nach innen schwenken.

8 9

1. Bolzen auf Gegenseite einstecken und 180° drehen.

2. Türlagerbolzen mit Schraube fixieren.

3. Bolzen umsetzen.

5

1. Griff und Stopfen an der Tür umsetzen.

10
