Producttype	Condensdroger
Merk	AEG-Electrolux
Model	Lavatherm 55840
Afmetingen (H x B x D)	85 x 60 x 58 cm
Diepte met open deur	109 cm
Leeggewicht	Ongeveer 40 kg
Trommelinhoud	108 liter
Maximale belading	7 kg (volgens programma)
Spanning	230 V
Vereiste zekering	16 A
Totaal vermogen	2350 W
Energie-efficiëntieklasse	B
Gemiddeld jaarlijks energieverbruik	284,1 kWh
Programma's	Katoen (Zeer droog, Kastdroog, Strijkdroog), Synthetisch, 30 min, Opfrissen, Lakens, Spijkerbroek
Functies	Delicaat, Alarm, Uitgestelde start (3, 6, 9 u)
Reiniging	Filters, condenswaterbak, thermische condensor
Kinderbeveiliging	Ja (deurvergrendeling, bescherming tegen sluiting)
Deur omkeerbaar	Ja
Speciale accessoires	Opstapkit, aftapkit, ladevoet
Toegestane omgevingstemperatuur	+5°C tot +35°C

Veelgestelde vragen - Lavatherm 55840 AEG-ELECTROLUX

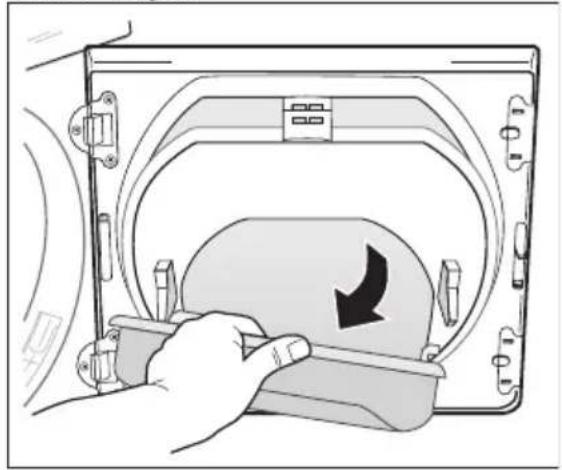

Hoe maak ik de filters na elke cyclus schoon?

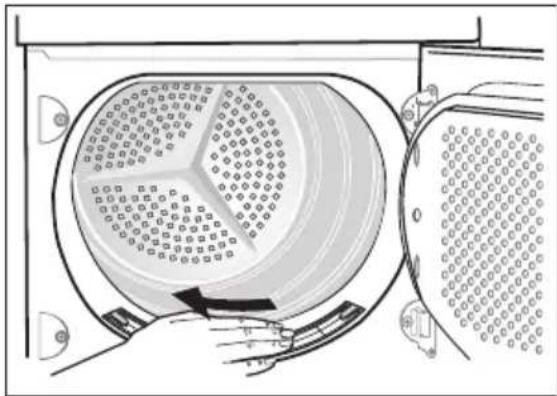

Na elke cyclus opent u de deur en reinigt u het microfilter (onderin de deur) met een vochtige doek. Druk vervolgens op de ontgrendelknop van het grove filter, verwijder het fijne filter en verwijder het pluis. Plaats het fijne filter terug en klik het grove filter vast tot het vergrendelt.

Wat te doen als de droger niet start?

Controleer of het apparaat is aangesloten en de zekering niet is doorgeslagen. Zorg ervoor dat de deur goed gesloten is en dat de toets START/PAUZE is ingedrukt.

Hoe gebruik ik de functie Uitgestelde start?

Selecteer het gewenste programma en de opties. Druk meerdere keren op de toets UITGESTELDE START tot de gewenste tijd (3, 6 of 9 uur) wordt weergegeven. Druk vervolgens op START/PAUZE om de aftelling te starten.

Wat is het maximale gewicht wasgoed dat ik kan plaatsen?

De maximale belading is 7 kg voor de programma's Katoen en Spijkerbroek, 3 kg voor Synthetisch en Lakens, en 1 kg voor de programma's 30 min en Opfrissen.

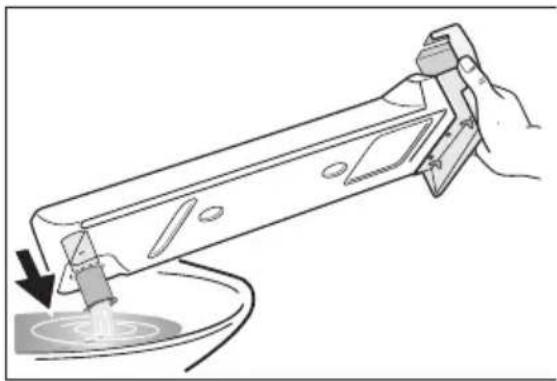

Hoe leeg ik de condenswaterbak?

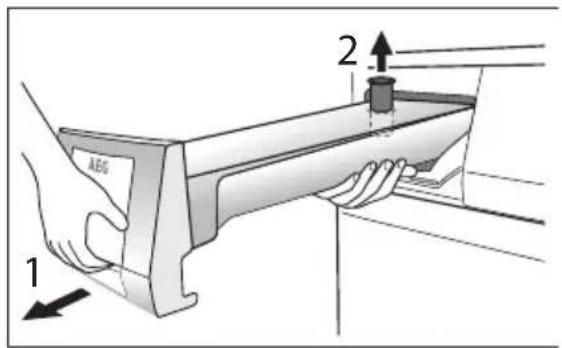

Trek de bak volledig uit, trek de aftapbuis omhoog en giet het water in een gootsteen. Plaats de buis terug en zet de bak terug. Als het programma is gestopt omdat de bak vol was, druk dan op START/PAUZE om verder te gaan.

Waarom duurt het droogprogramma te lang?

Dit kan komen door verstopte filters, een te grote lading, onvoldoende gecentrifugeerd wasgoed of een hoge omgevingstemperatuur. Reinig de filters, houd u aan de maximale belading en centrifugeer het wasgoed goed.

Hoe schakel ik het geluidsalarm in of uit?

Het alarm is standaard uitgeschakeld. Om het permanent in te schakelen, zet u de programmakeuzeschakelaar op een programma en drukt u tegelijkertijd gedurende 5 seconden op de toetsen DELICAAT en ALARM tot het lampje gaat branden. Voor eenmalig gebruik drukt u op ALARM nadat u het programma hebt gekozen.

Kan ik alle soorten textiel drogen?

Nee, droog alleen artikelen waarvan het wasvoorschrift het gebruik van de droger toestaat. Vermijd artikelen die schuimrubber, brandbare oplosmiddelen bevatten of in contact zijn geweest met bakolie. Volg de symbolen op de etiketten.

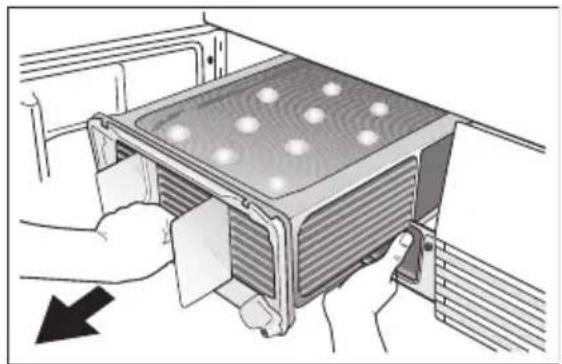

Hoe reinig ik de thermische condensor?

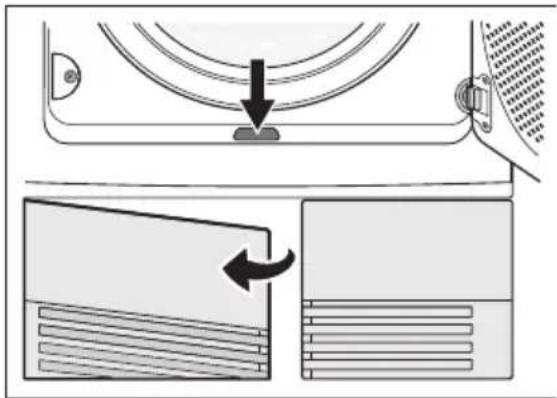

Open de deur en het condensorluik (druk op de ontgrendelknop). Draai de twee aanslagen naar binnen en verwijder de condensor aan het handvat. Reinig deze met een borstel en spoel hem eventueel af onder de douche. Plaats hem terug, draai de aanslagen naar boven en sluit het luik.

Wat te doen bij weergave van 'Err'?

Zet de droger uit en vervolgens weer aan. Selecteer een programma en druk op START/PAUZE. Als het bericht blijft verschijnen, neem dan contact op met de klantenservice en vermeld de foutcode.

GEBRUIKSAANWIJZING Lavatherm 55840 AEG-ELECTROLUX

Gebruiksaanwijzing Condensdroger

Wij danken u voor uw keuze voor een van onze producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Gebruiksaanwijzing

Belangrijke veiligheidsinformatie

Milieu

Installatie

Plaatsing van het apparaat 6

Verwijdering van de transportbeveiliging

7

Elektrische aansluiting 7

De draairichting van de deur veranderen

7

Speciale accessoires 8

Productbeschrijving

Bedieningspaneel

Voordat u de droger in gebruik neemt

Programmaoverzicht

Dagelijks gebruik

Het wasgoed sorteren 11

Machine inschakelen 12

Wasgoed in de machine doen 12

Het programma selecteren 13

DELICAAT -funcie 13

ZQEMER functie 13

STARTUITSTEL -functie 13

Het programma starten 5 14

Het programma verandere 14

Einde cyclus / uitladen van het wasgoed 14

Onderhoud en reiniging 14

	Het pluizenfilter schoonmaken	14
	De deurpakking schoonmaken	16
	Het condenswaterreservoir leegmaken
		16
	De warmtewisselaar reinigen	17
	De trommel reinigen	18
	Het bedieningspaneel en de behuizing schoonmaken	18

Wat moet u doen!Qals... 18

Machine-instellinge1

20

Wijzigingen voorbehouden

Gebruiksaanwijzing

Belangrijke veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van het apparaat.

- Lees deze handleiding zorgvuldig voordat u het apparaat in gebruik neemt.

Algemene veiligheid

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon instructie hebben ontvangen over het gebruik van het apparaat.
• Zorg ervoor dat kleine kinderen en huisdieren niet in de trommel klimmen. Controleer om dit te voorkomen de trommel vóór gebruik.
• Voorwerpen als munten, veiligheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen kunnen grote schade aan het apparaat toebrengen en mogen niet in het apparaat terechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde dekens en dergelijke (deze artikelen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber mogen niet in de droogtrommel gedroogd worden.
• Het apparaat dient na gebruik, bij reiniging en bij onderhoud altijd afgesloten te worden van stroomvoorziening.
• Probeer in geen geval zelf de machine te repareren. Reparaties die door ondeskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Neem contact op met een Klantenservice bij u in de buurt. Vraag altijd om originele vervangingsonderdelen.
• Artikelen die zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.
• Explosiegevaar: droog nooit voorwerpen in de wasdroger die in aanraking zijn geweest met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reini-

ging en dergelijke). Aangezien deze bestanddelen vluchtig zijn, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de wasdroger die met water gewassen zijn.

• Brandgevaar: voorwerpen die vlekken bevatten of gedrenkt zijn in plantaardige of bakolie vormen een gevaar voor brand en mogen niet in de wasdroger geplaatst worden.
• Als u uw was met vlekkenverwijderaar heeft gewassen, moet u een extra spoelcyclus uitvoeren voordat u uw was in de wasdroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de droger geladen wordt

WAARSCHUWING!

- Brandgevaar! Stop een wasdroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodat de hitte wordt verdreven.

- Voorkom ophoping van pluis rond de droogtrommel.

- Gevaar voor elektrische schokken! Spuit geen waterstralen op het apparaat.

- Het laatste deel van een droogtrommelcyclus vindt plaats zonder warmte (koelcyclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waarbij is gewaarborgd dat de artikelen niet worden beschadigd.

- De wasdroger mag niet worden gebruikt als er industriële chemische reinigingsmiddelen zijn gebruikt.

- Zorg voor een goede ventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op andere brandstoffen werken, zoals open haarden, te voorkomen.

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controleer bij het uitpakken van het apparaat of dit niet is beschadigd. Gebruik het apparaat bij twijfel niet en neem contact op met de Klantenservice.
• Alle verpakkingsmaterialen moeten vóór het gebruik worden verwijderd. Als dit wordt nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Eventuele voor de installatie van het apparaat noodzakelijke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Als het apparaat op een tapijtvloer wordt geplaatst, dient de hoogte van de stelpootjes te worden aangepast om de lucht onder het apparaat toch goed te kunnen laten circuleren.
• Controleer na installatie van het apparaat of dit niet op het aansluitsnoer drukt of staat.
• Als de wasdroger bovenop een wasmachine wordt geplaatst, is het noodzakelijk de stapelkit te gebruiken (optioneel accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.
• Was alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.
• Droog geen ongewassen artikelen in de wasdroger.

- Doe niet te veel wasgoed in de machine. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.

- Kleding die druipnat is mag niet in de droger worden geplaatst.

- Kledingstukken die in aanraking zijn geweest met vluchtige aardolieproducten mogen niet in de wasdroger gedroogd worden. Als vluchtige reinigingsvloeistoffen zijn gebruikt, dient u ervoor te zorgen dat de vloeistof uit het kledingstuk is verwijderd voordat u het in de machine doet.

- Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zelf.

- Gebruik de wasdroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.

- Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecificeerd in de wasverzachterinstructies.

- Let op – heet oppervlak : Raak het oppervlak van het dekseltje van de deurverlichting niet aan wanneer de verlichting ingeschakeld is.

(Alleen drogers die zijn uitgerust met inwendige trommelverlichting)

Kinderslot

- Deze machine is niet bedoeld voor gebruik door jonge kinderen of verstandelijk gehandicapten zonder toezicht.

- Kinderen herkennen de gevaren die bij elektrische apparaten horen vaak niet. Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.

WAARSCHUWING!

- Verstikkingsgevaar! De verpakkingsmaterialen (zoals plasticfolie en polystyreen) kunnen een gevaar opleveren voor kinderen - Houd deze materialen buiten het bereik van kinderen.

- Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.

- Zorg ervoor dat kinderen of huisdieren niet in de trommel kunnen klimmen.

Milieu

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Milieutips

- In de droger wordt uw wasgoed pluizig en zacht. Daarom heeft u bij het wassen geen wasverzachter nodig.

- Uw droger werkt het zuinigst als u:

- de ventilatieopeningen in de sokkel altijd vrijhoudt;

• u zich aan de in het programma-overzicht aanbevolen laadvolumes houdt;
• zorgt voor goede ventilatie in de ruimte waar het apparaat geïnstalleerd is;
• het microfilter en de fijne zeef na elke droogcyclus reinigt;
• het wasgoed goed centrifugeert voordat u het in de droger stopt.

Het energieverbruik is afhankelijk van het ingestelde centrifugetoerental van de wasmachine. Hoger centrifugetoerental - lager energieverbruik.

Milieu-informatie

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen gerecycled worden. De kunststofonderdelen zijn gemarkeerd, bv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

WAARSCHUWING!

Als u het apparaat afdankt:

• Trek de stekker uit het stopcontact.
• Snijd de voedingskabel en stekker van het apparaat en gooi ze weg.
• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun leven in gevaar brengen.

Installatie

Plaatsing van het apparaat

• Voor uw gemak wordt geadviseerd de machine dichtbij de wasmachine te plaatsen.
• De wasdroger moet op een schone plaats worden geïnstalleerd, waar geen vuilophoping kan plaatsvinden.
• Lucht moet vrij kunnen circuleren rond het hele apparaat. Belemmer het voorste luchtrooster en het achterste luchtrooster niet.
• Om trillingen en geluid tot een minimum te beperken wanneer de droger in gebruik is, moet deze op een stabiel horizontaal vlak geplaatst worden.
• Zodra het apparaat op zijn definitieve plaats staat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas. Is dit niet het geval, stel dan de stelpootjes af totdat dit wel het geval is.
• De pootjes mogen nooit verwijderd worden. Belemmer de speling tussen het apparaat en de vloer niet met hoogpolig tapijt, houten strips of dergelijke. Hierdoor kan er hitte worden opgebouwd die storing kan veroorzaken bij de bediening van dit apparaat.

• De hete lucht die door de wasdroger wordt uitgestoten kan temperaturen bereiken tot 60 °C. Het apparaat mag daarom niet geïnstalleerd worden op vloeren die niet bestendig zijn tegen hoge temperaturen.
• Bij het bedienen van de wasdroger mag de kamertemperatuur niet lager liggen dan +5^ C en niet hoger dan +35^ C, omdat dit de prestaties van het apparaat kan beïnvloeden.
• Als het apparaat verplaatst moet worden moet dit verticaal gebeuren.
• Het apparaat mag niet worden geplaatst achter een afsluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zijde als die van het apparaat omdat dan het volledig openen van de droger belemmerd wordt.

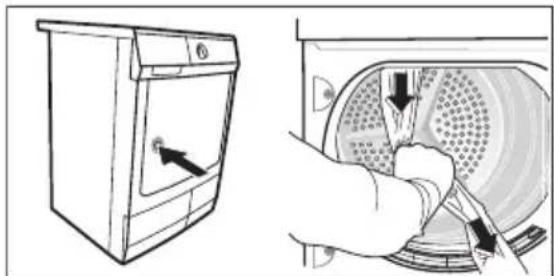

Verwijdering van de transportbeveiliging

LET OP!

Voordat u de droger in gebruik neemt moeten alle transportbeveiligingen verwijderd worden.

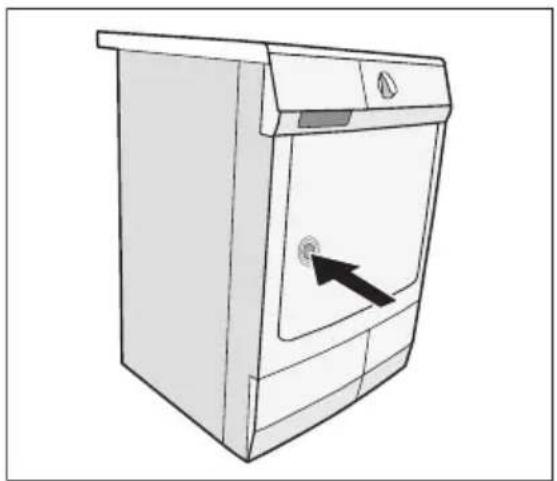

1. Open de vuldeur
2. Trek de stroken plakband los van de binnenkant van de machine, bovenop de trommel.
3. Verwijder de plastic folie en de polysty- reen vulling van de machine.

Elektrische aansluiting

Details over het voltage, soort stroom en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlakbij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving").

Sluit de machine aan op een geaard stopcontact, in overeenstemming met de geldende bedradingsvoorschriften.

WAARSCHUWING!

De fabrikant kan niet aansprakelijk gesteld worden voor schade of letsel die voort- komen uit het niet opvolgen van bovengenoemde veiligheidsmaatregelen.

Indien de voedingskabel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

WAARSCHUWING!

De stekker moet na het installeren van de machine toegankelijk zijn.

De draairichting van de deur veranderen

WAARSCHUWING!

Haal voordat u de draairichting van de deur verandert de stekker uit het stopcontact.

1. Open de vuldeur.

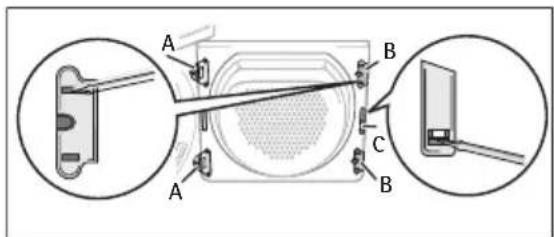

2. Schroef scharnier A aan de voorkant van de machine los en verwijder de vuldeur.
3. Verwijder de afdekplaten B. Steek hiervoor een smalle schroevendraaier in de openingen (zie afbeelding), duw een klein stukje omlaag en de wrik de afdek

1. Gebruik geschikt gereedschap en oefen druk uit om het vergrendelingsblokje C los te maken van de bevestiging. Neem het blokje uit, draai het 180° om en monteer het aan de andere kant van de deur.

2. Schroef scharnier A van de vuldeur los, draai het 180°, plaats het aan de andere kant en schroef het vast.

3. Draai de afdekplaten B 180° en zet ze vast aan de andere kant.

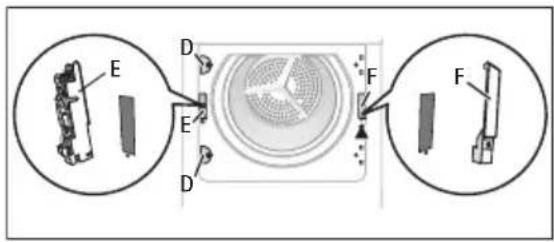

4. Schroef afdekplaat D los van de voorkant van de machine, draai de plaat 180° en schroef hem aan de andere kant vast.

5. Schroef de deurvergrendeling E los, duw hem enigszins naar beneden en verwijder hem van de voorkant van de machine.
6. Druk de knop F in en naar beneden, duw de afdekplaat enigszins naar beneden en verwijder hem van de voorkant van de machine.
7. Monteer de deurvergrendeling E aan de andere kant en schroef de vergrendeling vast.
8. Plaats aan de andere kant de afdekplaat F en klik de knop vast.
9. Plaats de vuldeur en scharnieren in de openingen aan de voorkant van de machine en schroef ze vast.

Opmerking betreffende contactbescherming: De machine kan alleen veilig worden gebruikt als alle kunststof onderdelen gemonteerd zijn.

Deze installatiesets kunnen gebruikt worden om de droger bovenop een wasmachine (60 cm breed, voorlader) te plaatsen, om ruimte te kunnen besparen. De wasmachine onder en de droger erbovenop.

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer

- Afvoerset

Afvoerset om het condenswater rechtstreeks af te voeren in een bak, sifon, gootsteen, enz. Het condenswaterreservoir hoeft dan niet meer geleegd te worden, het moet echter wel op de daarvoor bedoelde plaats in de machine blijven zitten.

De vaste slang moet zich op een geschikte hoogte van minimaal 50 cm en maximaal 1 m van de vloer bevinden en moet zonder lussen zijn. Kort de afvoerslang indien nodig in.

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer

• Voetstuk met lade

Om de droger zo optimaal mogelijk in de hoogte te plaatsen, om ruimte over te houden om iets op te bergen (bijv. wasgoed)

Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

Verkrijgbaar bij de klantenservice of uw gespecialiseerde dealer

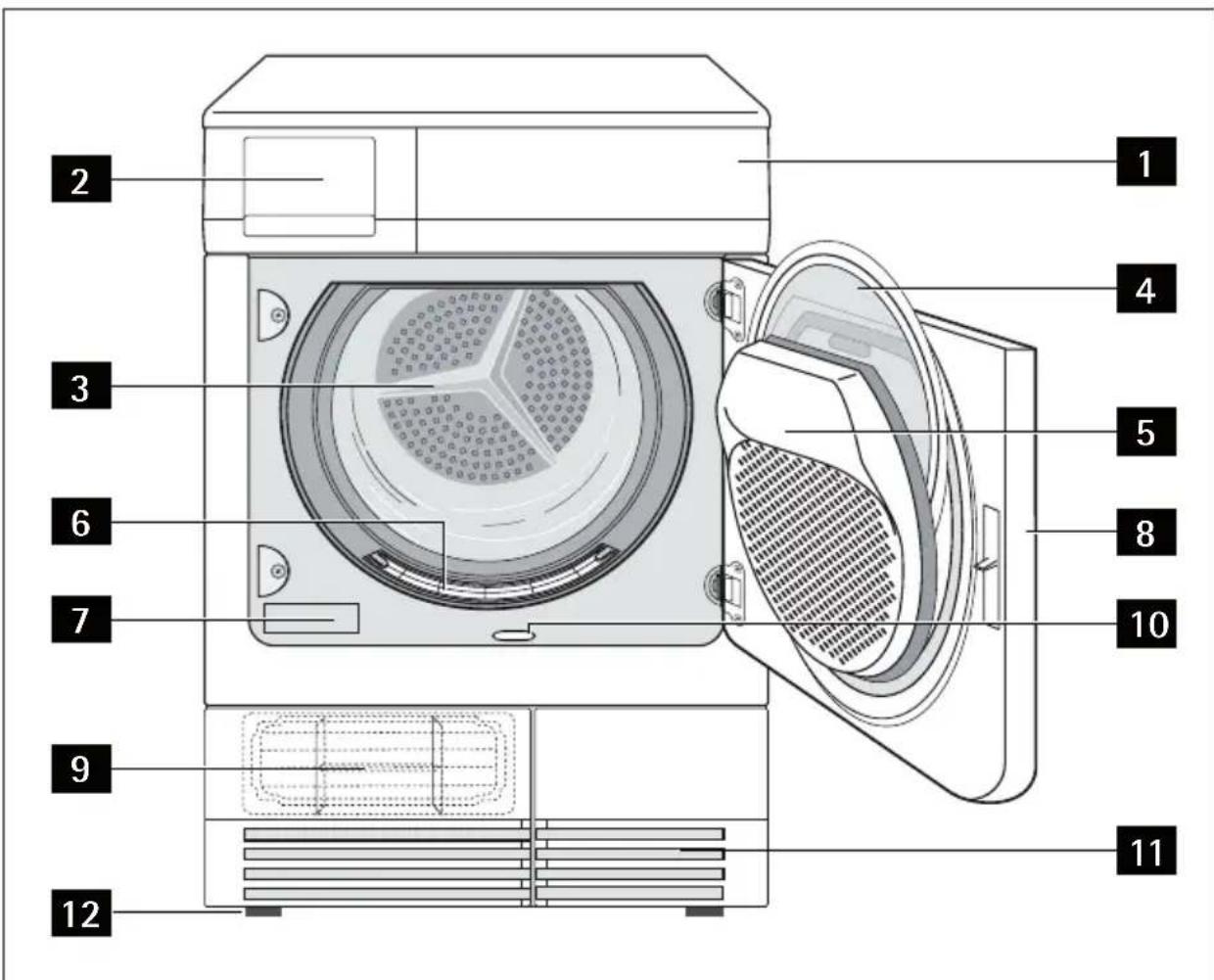

Productbeschrijving

1 2 3 4 5 6 7 8 9 10 11 12

1 Bedieningspaneel
2 Vaterreservoir
3 rommelverlichting
4 fijne pluizenfilters
5 Grove pluizenfilters
6 Pluizenfilters
7 typeplaatje
8 /uldeur (omkeerbaar)
9 Deur warmtewisselaar
10 Toets om de deur in de sokkel te openen
11 Ventilatierooster
12 Verstelbare pootjes

Bedieningspaneel

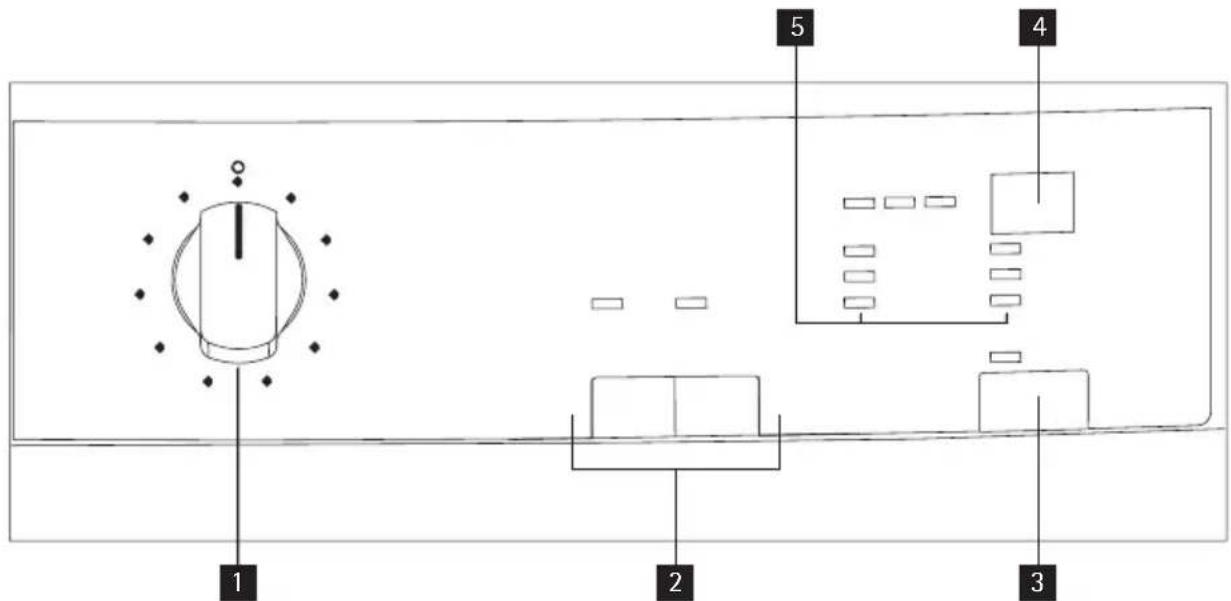

Bedieningspaneel

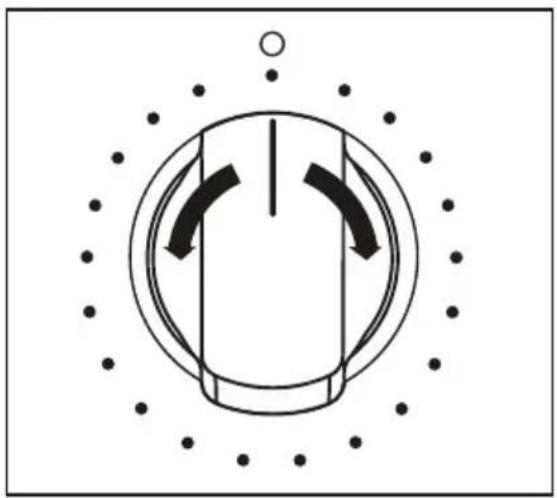

1 Programmakeuzeknop en aan/uit-schakelaar
2 Functietoetsen
3 START/PAUZE-toets
4 STARTUITSTEL-toets en uitstelindicaties 3, 6 of 9 uur
5 droogfase- en waarschuwingslampjes:

• DROGEN - droogfase van de cyclus
- AFKOELEN - koelfase van de cyclus
• EINDE - droogcyclus is geëindigd
• TANK - waterreservoir moet leeggemaakt worden
- ZEEF - pluisfilters moeten schoongemaakt worden
- WARMTEWISSELAAR - condensor moet schoongemaakt worden

Voordat u de droger in gebruik neemt

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige doek of een korte cyclus (ca. 30 min.) met vochtige lappen in de trommel laten draaien.

Programmaoverzicht

1) Maximaal gewicht van droge kleding

Programma's	Max. bela- ding 1)	Toepassing/eigenschappen	Beschikbare extra functies	Onder- houds- merkte- ken
KATOEN
EXTRA DROOG 7 kg		Grondig drogen van dik of meerlaags textiel, bijv. badstof artikelen, badjassen.	alles
KASTDROOG 7 kg		Grondig drogen van textiel van gelijke dikte, bijv. badstof artikelen, breigoed, handdoe- ken.	alles
STRIJKDROOG 7 kg		Voor katoenen of linnen wasgoed van nor- male dikte, bijv. beddengoed, tafellinnen.	alles
SYNTHETISCH
EXTRA DROOG 3 kg		Grondig drogen van dik of meerlaags textiel, bijv. truien, beddengoed, tafellinnen.	alles
KASTDROOG 3 kg		Voor dunne stoffen die niet gestreken wor- den, bijv. easy care shirts, tafelkleden, baby- kleertjes, sokken, lingerie met baleinen of met beugels.	alles
STRIJKDROOG 3 kg		Voor dunne stoffen die gestreken worden, bijv. gebreide artikelen, overhemden.	alles
speciaal
30 MIN.	1 kg	Voor het drogen van losse stukken wasgoed.	alles
OPFRISEN 1 kg		Voor het opfrissen van textiel dat langdurig is opgeborgen.	alles
BEDLINNEN 3 kg		Beddengoed (één- en tweepersoons lakens, kussenslopen, spreien, dekbedovertrekken).	alles
JEANS 7 kg		Voor vrijetijdskleding, zoals jeans, sweat- shirts, enz., van verschillende materiaaldikte (bijv. bij de kraag, manchetten en naden).	alles

Dagelijks gebruik

Het wasgoed sorteren

- Sorteer op weefseltype:

- Katoen/linnen voor programma's in de programmagroep KATOEN.

- Gemengde en synthetische weefsels voor programma's in de programmagroep SYNTHETISCH.

- Sorteer op verzorgingslabel: De verzorgingslabels betekenen het volgende:

Drogen in de wasdroger in principe mogelijk

	Drogen op normale temperatuur
	Drogen op verlaagde temperatuur (druk op de toets DELICAAT!)
	Drogen in de wasdroger is niet mogelijk

Doe geen nat wasgoed in de droger dat niet op het label gespecificeerd is als geschikt voor drogen in de droogtrommel.

Dit apparaat kan gebruikt worden voor alle soorten nat wasgoed dat gelabeld is als geschikt voor drogen in de droogtrommel.

• Droog nieuw, gekleurd textiel niet samen met lichtgekleurd wasgoed. Textielkleuren kunnen afgeven.
• Droog katoenen jersey en breigoed niet met het Extra droog-programma. Deze stukken kunnen krimpen!

Wasgoed voorbereiden

• Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken dicht en sluit losse riemen of strikken (bijv. van schorten).
• Maak zakken leeg. Verwijder metalen voorwerpen (paperclips, veiligheidsspelden etc.).
• Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (bijv. met katoen afgewerkte anoraks, de katoenlaag moet aan de buitenkant zitten). Deze weefsels drogen dan beter.

Doe niet te veel wasgoed in de machine. Houd de max. belading van 7 kg aan.

Machine inschakelen

Draai de programmakeuzeknop op een willekeurig programma. De machine is ingeschakeld. Het lampje van de toets START PAUZE knippert.

Wasgoed in de machine doen

1. Open de vuldeur: Gebruik kracht om tegen de vuldeur te drukken (drukpunt)

2. Vul de trommel met wasgoed (druk het niet aan).

LET OP!

Laat het wasgoed niet tussen de deur en de rubber pakking terecht komen.

1. Doe de vuldeur goed dicht. U moet een duidelijke klik horen.

Het programma selecteren

Gebruik de programmakeuzeknop om het gewenste programma te selecteren.

Voor extra voorzichtig drogen van kwetsbare stoffen met het ☐ verzorgingslabel en voor temperatuurgevoelig textiel (bijv. acryl, viscose). Het programma wordt uitgevoerd met gereduceerde warmte.

De functie fijne was is alleen geschikt voor gebruik bij ladingen tot 3 kg.

Om de functie te activeren:

1. Kies het droogprogramma.
2. Druk op de DELICAAT-toets - het ledlampje erboven gaat aan.

Druk nogmaals op de toets DELICAAT als u deze functie wilt uitschakelen. Het lampje erboven gaat uit.

Het apparaat wordt geleverd met de ZOEMER functie uitgeschakeld.

Als de zoemer is geactiveerd, laat deze een signaal of een melodietje horen bij:

• het einde van de cyclus
• antikreukfase en bij het begin of einde van de fase
• onderbreking van de cyclus door een waarschuwing
• a l a r m

Deze functie activeren:

1. Kies het droogprogramma.
2. Druk op de toets ZOEMER (4) - het lampje erboven gaat branden.
   Druk nogmaals op de toets ZOEMER (4) als u deze functie wilt uitschakelen. Het bovenstaande lampje gaat uit.

STARTUITSTEL -functie

Hiermee kunt u de start van een droogprogramma uitstellen: 3, 6 of 9 uur.

1. Selecteer het droogprogramma en de extra functies.

2. Druk meerdere malen op de toets STARTUITSTEL tot de gewenste uitsteltijd geselecteerd is.

3. Druk op de START/PAUZE-toets om de uitsteltimer te activeren.

Het programma starten

Druk op de START/PAUZE-toets.

Het programma veranderen

Een lopend programma veranderen:

1. Draai de programmakeuzeknop op UIT.
2. Selecteer een nieuw programma.
3. Druk op de START/PAUZE-toets.

Einde cyclus / uitladen van het wasgoed

Als het droogprogramma voltooid is, gaat het faselampje EINDE branden en klinkt er gedurende één minuut een geluidsignaal (alleen als de ZOEMER-functie actief is).

De droogcyclus wordt automatisch gevolgd door een antikreukfase die ongeveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het niet. Het wasgoed kan tijdens de anti-kreukfase te allen tijde uit de machine gehaald worden. Het wasgoed moet uiterlijk tegen het einde van deze antikreukfase uit de droogtrommel worden gehaald, om te voorkomen dat het gaat kreuken

1. Open de vuldeur.
2. Verwijder het pluis van de pluisfilters. (Zie het hoofdstuk " Care and cleaning ".)
3. Haal het wasgoed uit de droger.
4. Zet de droger uit - zet de programmakeuzeknop op UIT.
5. Sluit de vuldeur.

Na elke droogcyclus:

• reinig de pluisfilters
• maak het waterreservoir leeg

Onderhoud en reiniging

Het pluizenfilter schoonmaken

De filters verzamelen al het pluis dat tijdens het drogen vrijkomt. Om ervoor te zorgen dat de droger perfect blijft werken, moeten de pluizenfilters (microfilter en fijne zeef) na elke droogcyclus schoongemaakt worden. De waarschuwingsled brandt om u daaraan te herinneren.

LET OP!

Gebruik de droger nooit zonder pluizenfilters of met beschadigde of verstopte pluizenfilters.

1. Open de vuldeur

2. Maak het microfilter schoon met een vochtige hand, het filter is in het onderste deel van de vuldeur ingebouwd.

3. Na verloop van tijd ontstaat er aanslag van restanten wasmiddel op het was- goed op de filters. Wanneer dit gebeurt dienen de filters gereinigd te worden met warm water en een borstel. Verwijder het filter uit de deur door het naar buiten te trekken. Het filter kan worden geplaatst met het vleugeltje naar links of naar rechts).

Vergeet niet het na reiniging terug te zetten.

1. Druk de ontgrendelknop op het filter met grote mazen in.

Het filter met grote mazen springt naar buiten.

1. Verwijder de fijne zeef.
2. Verwijder het pluis van de fijne zeef. U kunt dat het beste met een vochtige hand doen.

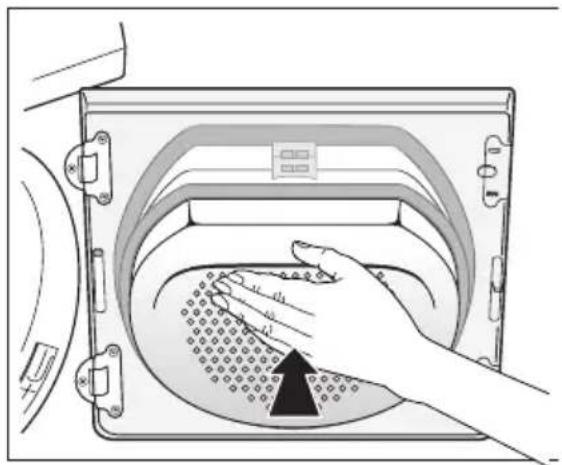

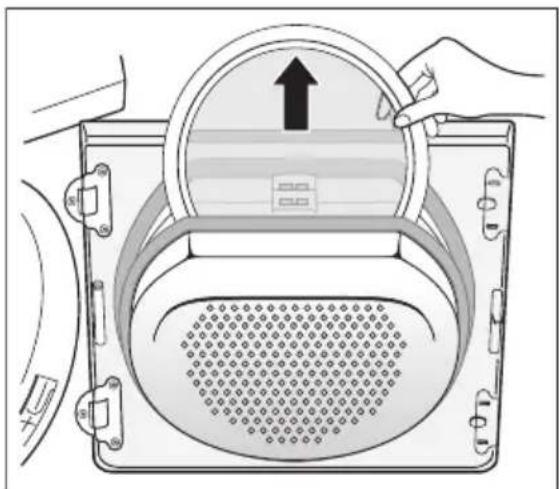

Maak het gebied rond het filter schoon

Het gebied rond de zeef hoeft niet na elke droogcyclus schoongemaakt te worden, maar dient wel regelmatig ge- controleerd te worden en, indien nood- zakelijk, moet het pluis verwijderd wor- den.

1. Om dat te kunnen doen de bovenkant van het filter met grote mazen vastpakken en naar voren trekken totdat het loskomt van de twee beugels.

2. Verwijder het pluis van het gehele filtergebied. U kunt dat het beste met een stofzuiger doen.

3. Druk beide uitsteeksels van het filter met grote mazen in de beugels van de vuldeur tot ze op hun plaats vastklikken.

4. Zet de fijne zeef weer op zijn plaats.

5. Duw tegen het filter met grote mazen tot het in de vergrendeling zit.

Als de fijne zeef niet geplaatst is, zal het filter met grote mazen niet op zijn plaats vergrendeld worden en kan de vuldeur niet gesloten worden.

Veeg de deurpakking meteen na afloop van de droogcyclus met een vochtige doek af.

Het condenswaterreservoir leegmaken

Maak het condenswaterreservoir na elke droogcyclus leeg.

Als het condenswaterreservoir vol is, wordt een lopend programma automatisch onderbroken en gaat de waarschuwingsled branden. Om verder te kunnen gaan met het programma, moet het reservoir eerst leeggemaakt worden.

WAARSCHUWING!

Het condenswater is niet geschikt als drinkwater of om voedsel mee klaar te maken.

1. Trek de lade met het condenswaterreservoir helemaal naar buiten 1 en trek de condenswaterafvoerslang zo ver mogelijk naar boven 2.

1 2 AEG

1. Giet het condenswater in een teil of ander soort opvangbak.

2. Schuif de geleiders naar binnen en zet het reservoir weer op zijn plaats.

Als het programma onderbroken is omdat het condenswaterreservoir vol was: Druk op de START/PAUZE toets om de droog-cyclus voort te zetten.

De condensbak kan max. 4 liter opvangen. Dit is voldoende voor ongeveer 7 kg wasgoed, dat voorafgaand gecentrifugeerd is op 1000 toeren/minuut.

Het condenswater kan gebruikt worden als gedistilleerd water, bijv. voor een stoomstrijkijzer. Filter het water wel eerst (bijv. via een koffiefilter) om eventuele restanten en kleine pluisjes te verwijderen.

De warmtewisselaar reinigen

Als de waarschuwingsled gaat branden, moet de warmtewisselaar schoongemaakt worden.

LET OP!

Als u de droger laat werken terwijl de warmtewisselaar verstopt is met pluis, kan de droger beschadigd raken. Het verhoogt ook het energieverbruik.

1. Open de deur.
2. Open het deurtje in de sokkel. Om dit te doen op de ontgrendelingsknop op de bodem van de deuropening drukken en het deurtje in de sokkel naar links openen.

3. Verwijder het pluis van de binnenkant van de deur en van de voorste kamer van de warmtewisselaar. Veeg de deurpakking af met een vochtige doek.

4. Draai beide borgringen naar binnen.

1. Gebruik de hendel om de warmtewisse- laar uit de sokkel te trekken en draag hem horizontaal om te voorkomen dat even- tueel achtergebleven water naar buiten stroomt.

2. Om de warmtewisselaar te legen, hem verticaal boven een opvangbak houden.

Gebruik geen scherpe voorwerpen om hem schoon te maken. Daardoor kan de warmte-wisselaar lekkage gaan vertonen.

1. De warmtewisselaar reinigen.

U kunt het beste gebruik maken van een borstel of hem grondig afspoelen onder een handdouche.

1. Zet de warmtewisselaar terug en vergrendel hem op zijn plaats (draai beide borgringen naar buiten tot ze op hun plaats vastklikken).

2. Doe het deurtje in de sokkel dicht.

LET OP!

Laat de droger nooit werken zonder warmtewisselaar.

De trommel reinigen

LET OP!

Gebruik geen schuurmiddelen of staalwol om de trommel schoon te maken.

Kalk in het water of reinigingsproducten kunnen een nauwelijks zichtbare aanslag op de binnenkant van de trommel achterlaten. De waarneming van de droogtegraad van het wasgoed is dan niet meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wanneer het uit de droger wordt gehaald.

Gebruik een standaard huishoudelijk reinigingsmiddel (bijv. op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

Het bedieningspaneel en de behuizing schoonmaken

LET OP!

Gebruik geen meubelreinigers of agressieve reinigingsmiddelen om de machine schoon te maken.

Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

Wat moet u doen als...

Zelf problemen oplossen

Probleem 1)

Mogelijke oorzaak Oplossing

Droger doet het niet.	Droger niet aangesloten op voeding.	Steek de stekker in het stopcontact. Controleer de zekering in de zekerin-genkast (huisinstallatie).
	Vuldeur geopend. Sluit de vuldeur
	De toets START PAUSE is niet ingedrukt. Druk op de START PAUSE-toets.
Onbevredi-gende droog-resultaten.	Verkeerd programma ingesteld.	Stel geschikt programma in. ^2)
	Pluizenfilters verstopt.	Reinig de pluizenfilters. ^3)
	Warmtewisselaar verstopt.	Reinig de warmtewisselaar. ^3)
	Max. belading overschreden. Houd rekening met max. belading.
	Ventilatierooster afgedekt.	Maak ventilatierooster aan onderkant vrij.
	Restanten in de trommel. Reinig de binnenkant van de trommel.
	Hoge waterhardheid.	Stel geschikte waterhardheid in ^4) .
Vuldeur sluit niet	Filters zitten niet op hun plaats vast.	Installeer fijnfilter en/of klik laagfilter vast.
Err (Error) op display. ^5)	Probeer de parameters na de program-mastart te wijzigen.	Schakel uit en in. Stel de vereiste para-meters in.
Lampje van de trommel brandt niet	Programmakeuzeknop op de stand OFF.	Zet de knop op Extra droog (indien be-schikbaar) of op een willekeurig pro-gramma.
	Lampje defect. Vervang het lampje (zie volgend deel).
Abnormale tijdsweergave op display ^5)	Eindtijd wordt berekend op basis van: soort, volume en vochtigheid van was-goed.	Automatisch proces; dit is geen fout van de machine.
Programma niet actief	Vol waterreservoir.	Waterreservoir legen ^3) , druk op toets START PAUSE.
Droogcyclus te kort	Weinig wasgoed./Wasgoed te droog voor geselecteerd programma.	Selecteer tijdprogramma of hoger droogniveau (bijv. Extra droog).
	Pluizenfilters verstopt. Reinig de pluizenfilters.
Droogcyclus te lang ^6)	Te hoog laadvolume. Houd rekening met max. belading.
	Wasgoed niet voldoende gecentrifu-geerd.	Zorg dat het wasgoed goed is gecentri-fugeerd.
	Extreem hoge kamertemperatuur – geen machinestoring.	Verlaag de kamertemperatuur indien mogelijk.

1) Als er een foutmelding op het display verschijnt (bijv. E51 - alleen drogers met display): Droger uit- en inschakelen. Programma instellen. Druk op de START PAUSE-toets. Droger doet het niet? - informeer de onderhoudsdienst en vermeld foutcode.
2) volg de programma-adviezen op - raadpleeg het hoofdstuk Programmaoverzicht
3) raadpleeg het hoofdstuk Onderhoud en reiniging
4) raadpleeg het hoofdstuk Machine-instellingen
5) alleen drogers met display

6) Opmerking: Na ongeveer 5 uur stopt de droogcyclus automatisch (raadpleeg het deel Droogcyclus voltooid).

Machine-instellingen

Instelling Uitvoering
Zoemer permanent aan/uit	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de DELICAAT en ZOEMER-toetsen en houd deze ongeveer 5 seconden ingedrukt.- lampje boven toets ZOEMER gaat branden - zoemer permanent aan.- lampje gaat uit - zoemer permanent uit.3. Standaard staat de zoemer altijd uit. U kunt de toets ZOEMER gebruiken om het geluid te activeren of uit te schakelen maar het ap-paraat zal uw keuze niet onthouden.
Waterhardheid1)	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de DELICAAT en START/PAUZE-toetsen en houd deze ongeveer 5 seconden ingedrukt. De huidige instelling wordt weergegeven door de volgende rode lampjes:- TANK lampje brandt - hoge geleiding >600 μS/cm- ZEEF lampje brand - gemiddelde geleiding 300-600 μS/cm- WARMTEWISSELAAR lampje brandt - lage geleiding <300 μS/cm3. Druk op de START/PAUZE-toets tot u de gewenste instelling heeft.4. Druk om de instelling te onthouden tegelijkertijd op de DELICAAT en START/PAUZE-toetsen of draai de knop naar de UIT-positie
Waterreservoir legen - waarschuwings-lampje uit2)	1. Draai de programmakeuzeknop op een willekeurig programma.2. Druk tegelijkertijd op de ZOEMER en STARTUITSTEL-toetsen en houd deze ongeveer 5 seconden ingedrukt.De huidige instelling wordt weergegeven door het volgende rode lampje:- TANK-lampje knippert - waarschuwingslampje is permanent uit- TANK-lampje brandt - waarschuwingslampje is ingeschakeld

1) Water bevat een variabele hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variëren afhankelijk van geografische locaties, waardoor de geleidingswaarden ervan variëren. Relevante variaties op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zijn op de restvochtigheid van het wasgoed aan het einde van de cyclus. Met uw droger kunt u de gevoeligheid van de droogsensor afstellen op basis van de geleidingswaarden van het water.

2) Standaard is het waarschuwingslampje altijd ingeschakeld aan het einde van de droogcyclus of tijdens de cyclus als het waterreservoir vol is. Bij gebruik van een externe afvoer van het condenswater kan het waarschuwingslampje uitgeschakeld zijn

Technische gegevens

CE

1) In sommige landen kunnen andere laadvolumegegevens nodig zijn, vanwege andere meetmethodes.
2) in overeenstemming met EN 61121
3) Tips voor testinstanties: cyclus moet worden gecontroleerd overeenkomstig EN 61121

Parameter Waarde
Hoogte x breedte x diepte 85 x 60 x 58 cm
Inhoud trommel 108 l
Diepte met vuldeur open 109 cm
De hoogte kan worden afgesteld met 1,5 cm
Leeg gewicht ong. 40 kg
Laadvolume (afhankelijk van programma) 1)	max. 7 kg
Spanning 230 V
Benodigde zekering 16 A
Totaal vermogen 2350 W
Energie-efficiëntieklasse	B
Energieverbruik (7 kg katoen, vooraf afgevoerd bij 1000 toeren) 2)	3.92 kWh
Gemiddeld jaarlijks energieverbruik 284,1 kWh
Gebruik Huishoudelijk
Toegestane omgevingstemperatuur + 5°C tot + 35°C
VerbruiksgegevensDe verbruikswaarden zijn vastgesteld op basis van standaardcondities. Deze kunnen afwijken bij bediening van de machine in huishoudelijke omstandigheden.
Programma	Energieverbruik in kWh / gemiddelde droog- tijd in min.
KATOEN KASTDROOG3)	3.92 / 125 (7 kg katoen, vooraf afgevoerd bij 1000 toeren)3,75 (7 kg katoen, vooraf afgevoerd bij 1200 toeren)3,60 (7 kg katoen, vooraf afgevoerd bij 1400 toeren)3,20 (7 kg katoen, vooraf afgevoerd bij 1800 toeren)
KATOEN STRIJKDROOG3)	3.34 / 107 (7 kg katoen, vooraf afgevoerd bij 1000 toeren)
SYNTHETICA KASTDROOG3)	1.33 / 48 (3 kg katoen, vooraf afgevoerd bij 1200 toeren)

Onderhoud

Indien zich technische problemen voordoen, controleer dan eerst of u ze zelf kunt oplossen met behulp van de bedieningsinstructies - zie hoofdstuk Wat moet u doen als....

Als u het probleem niet zelf kunt oplossen, neem dan contact op met de Klantenservice of een van onze geautoriseerde dealers.

Om u snel te kunnen helpen, hebben wij de volgende informatie nodig:

• Modelbeschrijving
• Productnummer (PNC)
• Serienummer (S No. staat op het typeplaatje op het apparaat - zie hoofdstuk Productbeschrijving) om de plaats te vinden
• Soort storing
• De foutmeldingen die op het display worden weergegeven

Om de noodzakelijke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving:

Productnummer: ....

Serienummer: ....

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.aeg-electrolux.be
