GEBRUIKSAANWIJZING TMJ7500 EPSON

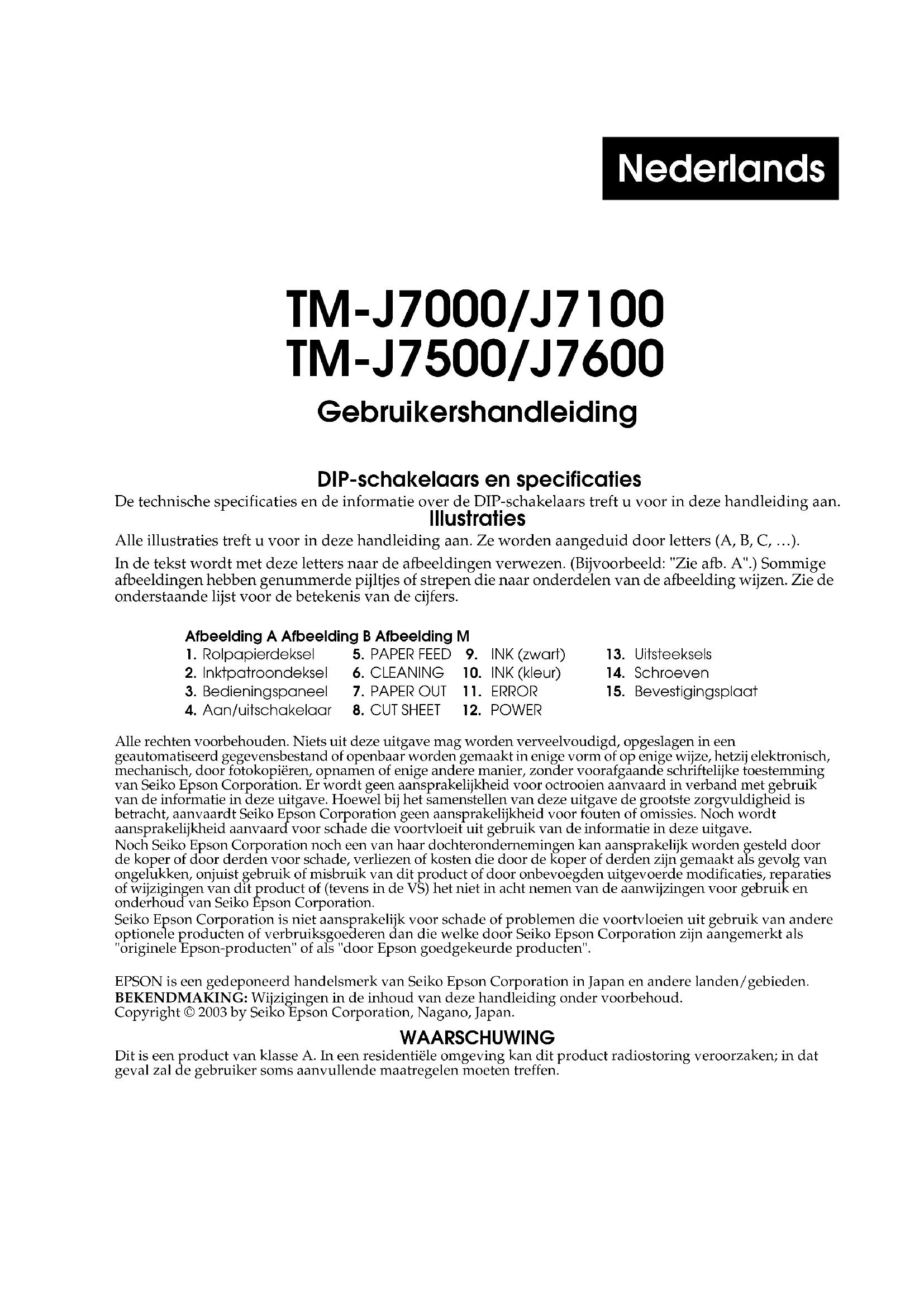

Gebruikershandleiding

DIP-schakelaars en specificaties

De technische specificaties en de informatie over de DIP-schakelaars treft u voor in deze handleiding aan. Illustraties

Alle illustraties treft u voor in deze handleiding aan. Ze worden aangeduid door letters (A, B, C, ...).

In de tekst wordt met deze letters naar de afbeeldingen verwezen. (Bijvoorbeeld: "Zie afb. A".) Sommige afbeeldingen hebben genummerde pijltjes of strepen die naar onderdelen van de afbeelding wijzen. Zie de onderstaande lijst voor de betekenis van de cijfers.

Afbeelding A Afbeelding B Afbeelding M

1. Rolpapierdeksel
2. PAPER FEED
3. INK (zwart)
4. Uitsteeksels
5. Inktpatroondeksel
6. CLEANING
7. INK (kleur)
8. Schroeven
9. Bedieningspaneel
10. PAPER OUT
11. ERROR
12. Bevestigingsplaat
13. Aan/uitschakelaar
14. CUT SHEET
15. POWER

Alle rechten voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand of openbaar worden gemaakt in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopiëren, opnamen of enige andere manier, zonder voorafgaande schriftelijke toestemming van Seiko Epson Corporation. Er wordt geen aansprakelijkheid voor octrooien aanvaard in verband met gebruik van de informatie in deze uitgave. Hoewel bij het samenstellen van deze uitgave de grootste zorgvuldigheid is betracht, aanvaardt Seiko Epson Corporation geen aansprakelijkheid voor fouten of omissies. Noch wordt aansprakelijkheid aanvaard voor schade die voortvloeit uit gebruik van de informatie in deze uitgave.

Noch Seiko Epson Corporation noch een van haar dochterondernemingen kan aansprakelijk worden gesteld door de koper of door derden voor schade, verliezen of kosten die door de koper of derden zijn gemaakt als gevolg van ongelukken, onjuist gebruik of misbruik van dit product of door onbevoegden uitgevoerde modificaties, reparaties of wijzigingen van dit product of (tevens in de VS) het niet in acht nemen van de aanwijzingen voor gebruik en onderhoud van Seiko Epson Corporation.

Seiko Epson Corporation is niet aansprakelijk voor schade of problemen die voortvloeien uit gebruik van andere optionele producten of verbruiksgoederen dan die welke door Seiko Epson Corporation zijn aangemerkt als "originele Epson-producten" of als "door Epson goedgekeurde producten".

EPSON is een gedeponeerd handelsmerk van Seiko Epson Corporation in Japan en andere landen/gebieden. BEKENDMAKING: Wijzigingen in de inhoud van deze handleiding onder voorbehoud. Copyright © 2003 by Seiko Epson Corporation, Nagano, Japan.

WAARSCHUWING

Dit is een product van klasse A. In een residentiële omgeving kan dit product radiostoring veroorzaken; in dat geval zal de gebruiker soms aanvullende maatregelen moeten treffen.

Belangrijke veiligheidsinformatie

Dit gedeelte bevat belangrijke informatie voor veilig en effectief gebruik van dit product. Lees dit gedeelte zorgvuldig door en bewaar het op een goed toegankelijke plaats.

Verklaring van symbolen

De symbolen in deze handleiding zijn onderverdeeld volgens hun mate van belangrijkheid, zoals hieronder beschreven. Lees het onderstaande zorgvuldig door voordat u het product gebruikt.

WAARSCHUWING:

Waarschuwingen moeten goed in acht genomen worden om ernstig lichamelijk letsel te voorkomen.

LET OP:

Voorzorgsmaatregelen moeten in acht genomen worden om licht letsel of apparatuurschade te voorkomen.

Veiligheidsmaatregelen

WAARSCHUWING:

Schakel de apparatuur onmiddellijk uit wanneer hij rook, een vreemde lucht of ongebruikelijk lawaai produceert. Verder gebruik kan tot brand leiden. Trek de stekker van het apparaat onmiddellijk uit het stopcontact en neem contact op met de leverancier of een servicecentrum van Seiko Epson.

Niet proberen om zelf dit product te repareren. Onjuist uitgevoerde reparaties kunnen gevaarlijk zijn.

Dit product nooit demonteren of wijzigen. Knoeien met dit product kan letsel of brand veroorzaken.

Gebruik de voorgeschreven voedingsbron. Aansluiten op een verkeerde voedingsbron kan brand veroorzaken.

Voorkom dat er voorwerpen in de apparatuur vallen. Binnendringen van voorwerpen kan brand veroorzaken.

Als er water of andere vloeistof in deze apparatuur terechtkomt, moet u verder gebruik staken. Verder gebruik kan tot brand leiden. Trek de stekker onmiddellijk uit het stopcontact en neem contact op met de leverancier of met een servicecentrum van Seiko Epson voor advies.

Geen spuitbussen met brandgevaarlijk gas in of bij dit product gebruiken. Dat kan brand veroorzaken.

LET OP:

Sluit de snoeren niet anders aan dan beschreven in deze handleiding. Verkeerde aansluitingen kunnen apparatuurschade en brand veroorzaken.

Plaats deze apparatuur op een stevig, stabiel, horizontaal oppervlak. Het product kan beschadigd raken of ongelukken veroorzaken als het valt.

Niet gebruiken op plaatsen met een hoge vochtigheidsgraad of veel stof. Overmatig vocht en stof kunnen apparatuurschade of brand veroorzaken.

Geen zware voorwerpen bovenop dit product plaatsen. Nooit op dit product leunen of staan. De apparatuur kan vallen of in elkaar klappen, wat schade en letsel kan veroorzaken.

Trek voor alle veiligheid de stekker van dit product uit het stopcontact wanneer het langere tijd niet gebruikt wordt.

Voordat u het product verwijdert, moet u de stekker uit het stopcontact trekken en alle kabels die er op aangesloten zijn, loshalen.

Als er inkt uit de printer lekt, moet u deze onmiddellijk opruimen met een doek of vergelijkbaar materiaal en contact opnemen met de leverancier of een Seiko Epson servicecentrum voor advies.

Veiligheidsetiket

WAARSCHUWING:

Geen telefoonlijn aansluiten op het contact van de lade-uitstoter of het contact van de displaymodule; dat kan de telefoonlijn en de printer beschadigen.

Opmerkingen voor gebruik

□ De printer moet bij gebruik horizontaal geïnstalleerd zijn.
□Installeer de printer niet in een stoffige omgeving.
□Bescherm de printer tegen schokken.
□Snoeren of andere voorwerpen mogen niet achter de printer blijven haken.
☐Oefen geen overmatige druk uit op de printerkast.
☐ Zet geen etenswaren of dranken zoals koffie op de printerkast.

Gebruiksbeperkinge

Wanneer dit product gebruikt wordt voor toepassingen die een hoge mate van betrouwbaarheid/veiligheid vereisen zoals bijv. transportapparatuur voor vliegtuigen, treinen, schepen, auto's enz.; rampppreventievoorzieningen; diverse soorten beveiligingsapparatuur enz.; of functionele/precisie-apparatuur, mag u dit product alleen gebruiken indien uw ontwerp voorziet in redundantie en fail-safes ten einde de veiligheid en betrouwbaarheid van het complete systeem te waarborgen. Omdat dit product niet bestemd is voor toepassingen die een uitermate hoge mate van betrouwbaarheid/veiligheid vereisen zoals luchtvaartapparatuur, primaire communicatieapparatuur, regelapparatuur voor

Nederlands

kerninstallaties of medische apparatuur voor directe medische zorg, wordt u geacht uw eigen oordeel te hanteren aangaande de geschiktheid van dit product, op basis van grondige evaluatie.

Downloaden van stuur- en hulpprogramma's en gebruiksaanwijzingen

Stuur- en hulpprogramma's en gebruiksaanwijzingen kunnen van een van de volgende URL's gedownload worden.

Klanten in Noord-Amerika kunnen gebruik maken van de volgende website: http://www.epsonexpert.com/ en de instructies op het scherm volgen.

Klanten in andere landen kunnen gebruik maken van de volgende website: http://www.epson-pos.com/

Doel van deze handleiding

Deze handleiding bevat informatie voor gebruikers van de TM-J7000/J7100 en TM-J7500/J7600 over elementaire handelingen voor veilig en correct gebruik van de printer.

Uitpakken

De printer met standaard specificaties omvat de volgende items. Neem contact op met de leverancier als er onderdelen beschadigd zijn.

Printer
□Papierrol
Inktpatroon
□Deksel voor aan/uitschakelaar
☐ Bevestigingsplaat voor netspanningsadapter en schroeven (alleen voor model TM-J7500/J7600)
□Instructieblad

Trek de drie stukken plakband los van de printer en trek het vulstuk uit het pad voor het slippapier nadat u hem hebt uitgepakt.

Bedieningspaneel (signaallampjes en knoppen)

Zie afbeelding B.

Signaallampjes

POWER

Dit lampje gaat branden wanneer de stroom aan staat en is uit wanneer de stroom uit staat: het knippert tijdens reinigen en andere handelingen, zoals opstarten en stilleggen.

NB:

Het printerdeksel nooit openen en de printer nooit uitschakelen terwijl het POWER-lampje knippert.

ERROR

Gaat branden als de printer off line staat (als de inktpatroon is verwijderd omdat deze vervangen moet worden, het rolpapier op is of het printerdeksel open staat). Is uit als de printer on line staat. Knippert om aan te geven dat er een fout is. (Zie het gedeelte Probleemoplossing.)

INK

Gaat branden als de inktpatroon aan vervanging toe is of niet geïnstalleerd is. De inktpatroon moet in dat geval vervangen worden. Is uit als de inktpatroon geïnstalleerd is en voldoende inkt bevat. Knippert als de inktpatroon nog maar weinig inkt bevat. Model TM-J7100 en TM-J7600 hebben twee INK-lampjes: een voor de kleurpatroon en een voor de zwartpatroon.

NB:

Om ervoor te zorgen dat de afdrukkwaliteit gewaarborgd blijft, zal er nog wat inkt in de inktpatroon achterblijven nadat het INK-lampje is gaan branden.

CUT SHEET

Gaat branden als er een op maat gesneden vel (slip, cheque) als te bedrukken vel wordt geselecteerd. Is uit als er voor het bedrukken rolpapier geselecteerd is. Knippert als de printer wacht op het inbrengen of verwijderen van een op maat gesneden vel papier.

PAPER OUT

Gaat branden wanneer de papierrol bijna of helemaal leeg is.

Knoppen

PAPER FEED

PAPER FEED voert de rol papier of het vel in.

NB:

In de volgende gevallen kunt u geen papier invoeren met deze knop:

• Als het printerdeksel open staat.
• Als de printer wacht op het invoeren of verwijderen van een vel papier.
• Als er kopreiniging plaatsvindt of als er zich een fout heeft voorgedaan met een van de geselecteerde papierformaten.
• Als er voor het bedrukken een cheque geselecteerd is.

CLEANING

Als de afgedrukte tekst vaag of ongelijkmatig is en het INK-lampje niet brandt of knippert, gebruikt u deze knop om de printkop te reinigen. Houd de knop langer dan drie seconden ingedrukt. Nadat het reinigen is voltooid, is de printer weer gereed voor normaal afdrukken.

NB:

Gebruik de knop CLEANING alleen als er een probleem is met de afdrukkwaliteit. Onnodige reiniging verspilt inkt.

De aan/uitknop bevindt zich op de voorkant van de printer. Druk op de aan/uitknop om de printer aan te zetten.

Om de afdrukkwaliteit te behouden (door de printkop af te dekken) moet u de printer op de volgende manier uitzetten: Wacht tenminste 8 seconden nadat u rolpapier bedrukt of een vel verwijderd hebt voordat u de printer met aan/uitknop uitzet.

NB:

Het printerdeksel nooit openen en de printer nooit uitschakelen terwijl het POWER-lampje knippert.

Deksel voor aan/uitknop

U kunt het meegeleverde deksel voor de aan/uitknop gebruiken om te voorkomen dat er per ongeluk op de knop wordt gedrukt. Druk het deksel op zijn plaats om het te installeren. Als u op de aan/uitknop moet drukken terwijl het deksel is aangebracht, kunt u een dun voorwerp door een van de gaten in het deksel steken om op de knop te drukken. Zie afbeelding C.

WAARSCHUWING:

Als er zich een ongeluk voordoet terwijl het deksel van de aan/uitknop is aangebracht, moet u onmiddellijk het voedingssnoer uit het stopcontact trekken om brand te voorkomen.

Als u de printer wegbergt of langere tijd ongebruikt laat, schakelt u hem uit met de aan/uitknop op de printer.

Installeren of vervangen van rolpapier

LET OP:

Pas op dat u uw vingers niet in de papieruitvoer steekt. Het snijmes is in de papieruitvoer geïnstalleerd en u kunt gewond raken.

Zie afbeelding D.

LET OP:

Gebruik papierrollen die voldoen aan de specificaties.

Volg de onderstaande stappen om papier installeren of te verwijderen.

1. Controleer of de printer aan staat.
2. Open het rolpapierdeksel door op de knop voor het openen van het deksel te drukken. Zie afbeelding E.
3. Verwijder de rol van het opgebruikte rolpapier (wanneer aanwezig).
4. Plaats het rolpapier in de juiste richting in de printer (zie afbeelding F).

5. Trek de voorrand van het rolpapier uit en sluit vervolgens het rolpapierdeksel totdat het goed vastzit door op de bovenkant van het deksel te drukken.

6. De printer voert het rolpapier automatisch in om het papier strak te trekken.

NB:

Het rolpapierdeksel tijdens afdrukken of papiertoevoer niet openen.

Inbrengen van het slippapier

NB:

Zorg ervoor dat het papier plat is, zonder krullen, vouwen of rimpels.

Gebruik uitsluitend enkele vellen papier. Geen papier met meerdere kopieën invoeren, omdat dit kan leiden tot vastlopen van het papier.

Omdat deze printer een inkjetprinter is, kunt u geen drukgevoelig carbonpapier gebruiken.

Om vastlopen van papier te voorkomen, moet het rolpapier geïnstalleerd zijn, zelfs als u slippapier bedrukt.

Plaats de papierslip met de rechterkant van het papier zo ver mogelijk tegen de rechterkant van de papiergeleider (zie afb. G). Zie de instructies op de stickers op de printer ter informatie.

Installeren of vervangen van een inktpatroon

LET OP:

Gebruik:

De inktpatroon niet openen. De inkt kan kleding onherstelbaar vlekken. De inktpatronen niet bijvullen. Dat kan leiden tot morsen, wat de printer beschadigt.

Verwijder de inktpatroon alleen om hem te vervangen en om de printer gereed te maken voor verzending. Anders zal er inkt verspild worden en gaat de inktpatroon minder lang mee.

Voor een goede afdrukkwaliteit moet u de inktpatroon in de verpakking laten zitten totdat u hem installeert.

Gebruik de inktpatroon op binnen zes maanden nadat u hem heeft uitgepakt.

De uiterste gebruiksdatum staat vermeld op de doos van de inktpatroon of op de inktpatroon zelf.

Er kunnen zich problemen met de afdrukkwaliteit voordoen als een inktpatroon waarin nog maar weinig inkt is (het INK-lampje knippert) verwijderd en opnieuw geïnstalleerd wordt.

Bij gebruikte inktpatronen kan er een beetje inkt op het bolle gedeelte van de onderkant van de inktpatroon zitten. Raak dat onderdeel niet aan, om te voorkomen dat u inkt op uw handen krijgt.

Prik geen gaatje in het bolle gedeelte van de onderkant van de inktpatroon en verwijder de transparante film op de onderkant van de inktpatroon niet, anders kan de inktpatroon gaan lekken.

Nadat de inktpatroon gebruikt is, is de inkttoevoernaald (kunststof bescherming) in de inktpatroonhouder die inkt naar de printer toevoert, bedekt met inkt. Raak de patroonhouder niet aan om te voorkomen dat u vuile handen krijgt.

Gebruik alleen door Seiko Epson goedgekeurde inktpatronen. De prestaties van de printer worden niet gegarandeerd bij gebruik van andere inktpatronen.

Het deksel voor de inktpatroon tijdens het drukken niet openen. Anders wordt de uitrichting van de afdrukpositie verstoord.

Opslag:

Houd de inktpatroon buiten bereik van kinderen. De inkt niet drinken.

De inktpatroon niet opslaan op plaatsen waar hij blootgesteld kan worden aan hoge temperaturen of bevriezing.

Als het INK-lampje gaat branden, is het bijna tijd om de inktpatroon te vervangen. Vervang de inktpatroon zodra dat goed uitkomt. Wanneer het INK-lampje constant brandt, stopt het drukken en moet u de inktpatroon vervangen.

Model TM-J7100 en TM-J7600 hebben twee afzonderlijke inktpatronen: een voor zwarte en een voor gekleurde inkt (rood, groen of blauw). Daarom hebben model TM-J7100 en TM-J7600 twee INK-lampjes: een voor de patroon met zwarte inkt en een voor de patroon met gekleurde inkt.

Volg de onderstaande stappen om voor de eerste keer een inktpatroon te installeren of om een aanwezige inktpatroon te vervangen.

1. Controleer of de printer aan staat. Als hij nog niet aan staat, steekt u de stekker van het stroomsnoer in het stopcontact en zet u de printer aan met de aan/uitknop voor op de printer.
2. Kijk of het INK-lampje brandt of knippert. Bij gebruik van twee kleuren moet u opletten welk INK-lampje brandt of knippert; dat geeft aan welke inktpatroon vervangen moet worden.
3. Zorg dat er rolpapier geinstalleerd is.
4. Open het inktpatroondeksel met behulp van de lipjes aan weerszijden van het deksel. Zie afbeelding H.
5. Til de aanwezige inktpatroon op bij de lip. Zie afbeelding I.

LET OP:

Steek uw vingers niet in de inktpatroonruimte: u kunt verwond worden door een kunststof uitsteeksel.

Nadat de inktpatroon gebruikt is, is de inkttoevoernaald (kunststof bescherming) in de inktpatroonhouder die inkt naar de printer toevoert, bedekt met inkt. Raak de patroonhouder niet aan, om te voorkomen dat u vuile handen krijgt.

1. Haal een nieuwe inktpatroon uit de verpakking en verwijder het gele plakband. Zie afbeelding J.

LET OP:

U mag plakband met het EPSON-logo niet verwijderen.

1. Plaats van bovenaf voorzichtig een nieuwe inktpatroon in de ruimte en druk hem aan totdat hij op zijn plaats klikt. Let op dat u de patroon in de juiste richting installeert (zie afb. K).

2. Sluit het inktpatroondeksel helemaal.

NB:

Het INK-lampje is nu uit.

Het POWER-lampje knippert ongeveer 1 minuut terwijl het inkttoevoersysteem wordt gevuld. Om inkt te sparen, wordt deze procedure niet altijd uitgevoerd als u een inktpatroon vervangt. De printer bepaalt wanneer het tijd is om de procedure uit te voeren.

NB:

Wanneer de inktpatroon de eerste maal wordt geïnstalleerd, zal de printer wat inkt gebruiken voor de voorbereidingen voor het afdrukken.

Schakel de stroom niet uit terwijl het POWER-lampje knippert. Dat verspilt inkt omdat de printer het inktoevoerproces opnieuw moet opstarten. Open het printerdeksel niet terwijl het POWER-lampje knippert.

Wanneer het POWER-lampje stopt met knipperen en constant blijft branden, is de printer gereed voor afdrukken.

Wegwerpen van oude inktpatronen

Oude inktpatronen moeten worden weggeworpen als industrieel afval. Voldoe hierbij aan de voor u geldende wetgeving en verordeningen.

Levensduur van de inktpatroon

Volg de onderstaande richtlijnen om ervoor te zorgen dat de inktpatronen zo lang mogelijk meegaan:

□ Zet de aan/uitknop niet onmiddellijk op uit nadat het afdrukken voltooid is.
□ Verwijder de inktpatroon alleen als u van plan bent om hem te vervangen.
□Zet de printer niet onnodig aan en uit.
Druk alleen op de knop CLEANING als de printer onduidelijk of onregelmatig print.

NB:

De opbrengst van de inktpatroon varieert afhankelijk van factoren zoals de afdruktaak, de afdrukinstellingen, het papiertype, de gebruiksfrequentie en de temperatuur.

Voor het onderhoud van de printkop wordt inkt gebruikt. Voor de TM-J7100 en de TM-J7600 worden zowel zwarte als kleureninkt voor het onderhoud van de printkop gebruikt.

Reinigen

Als de afgedrukte tekst vaag of ongelijkmatig wordt en het INK-lampje niet brandt of knippert, drukt u op de CLEANING-knop totdat het printermechaniek begint met het reinigen van de printerkop (langer dan 3 seconden). In die periode knippert het POWER-lampje. Nadat het reinigen is voltooid, is de printer weer gereed voor normaal afdrukken.

Nederlands

NB:

Gebruik de knop CLEANING alleen als er een probleem is met de afdrukkwaliteit.

Onnodige reiniging verspilt inkt.

Schakel de stroom niet uit en open geen deksels terwijl het POWER-lampje knippert. Als u de stroom uitschakelt tijdens het reinigen en de printer weer aanzet, hoort u een geluid dat ontstaat door beweging van de printkopwagen; het betekent niet dat er een probleem met het mechaniek is. Wacht totdat reiniging helemaal voltooid is (en het POWER-lampje weer).

Bericht voor verplaatsing van de mechanische unit

Als de levensduur van de pompunit bijna verstreken is, wordt het volgende bericht telkens wanneer de printer wordt aangezet, afgedrukt. Volg de aanwijzingen in het bericht.

(Let op: De pompunit is aan vervanging toe.

Neem contact op met een bevoegd onderhoudsmonteur.)

Probleemoplossing

ERROR-lampje knippert of brandt.

☐ De printkop kan heet of koud zijn. Wacht totdat de printkop is afgekoeld of opgewarmd en de printer automatisch weer met drukken begint.
□Kijk of het printerdeksel goed is gesloten.
Als er papier is vastgelopen, opent u het rolpapierdeksel of het inktpatroondeksel en verwijdert u het vastgelopen papier. Trek niet met geweld of met gereedschappen aan het papier. Verwijder het papier met de hand.
□Zet de printer uit, wacht enige seconden en zet de printer weer aan. Als de fout blijft aanhouden, moet u contact opnemen met uw chef of een bevoegde onderhoudsmonteur.

Transport

Volg de onderstaande stappen voor transport van deze printer:

1. Verwijder de inktpatroon en de papierrol.
2. Zet de printer uit.

3. Controleer of het POWER-lampje uit is.

4. Trek de stekker van de voeding uit het stopcontact en haal alle andere stekkers los.

Houd de printer rechtop en horizontaal wanneer u hem inpakt en tijdens transport.

Zorg dat u geen uitgepakte inktpatroon verstuurt.

MICR-lezer (in de fabriek te installeren optie, uitsluitend voor model TM-J7000/J7100)

LET OP:

Geen cheques met nietjes invoeren. Dat leidt tot vastlopen van papier, fouten bij het lezen van de MICR-tekens en beschadiging van de MICRKop.

Open het rolpapierdeksel nooit terwijl de MICR-lezer gebruikt wordt.

Zorg ervoor dat de cheques plat zijn, zonder krullen, vouwen of rimpels.

Geen cheques met meerdere delen invoeren.

1. Wacht totdat het lampje CUT SHEET knippert. Plaats de cheque vervolgens met de voorkant omhoog en de rechterkant van de cheque zo ver mogelijk tegen de rechterkant van de papiergeleider. De MICR-tekens moeten aan de rechterkant liggen (zie pijltje in afb. L).

2. De printer neemt de cheque waar en trekt hem naar binnen. Zodra de printer de cheque naar binnen trekt, laat u de cheque los. Wanneer de printer de cheque uitstoot en het lampje CUT SHEET weer begint te knipperen, verwijdert u de cheque door hem recht omhoog te trekken; niet schuin uittrekken.

Reinigen van het MICR-mechaniek

Maak de MICR-kop ongeveer om de 12 maanden schoon met een bevochtigd reinigingsvel.

Gebruik het volgende of een vergelijkbaar commercieel verkrijgbaar reinigingsvel: Merk PRESAT (KIC) "CHEQUE READER CLEANING CARD."

NB:

Geen zelfklevende reinigingsvellen gebruiken.

Doe het volgende:

1. Plaats rolpapier in de printer; zet de stroom uit; open het rolpapierdeksel en zet de stroom weer aan terwijl u de knop CLEANING ingedrukt houdt.
2. Druk zeven keer op de knop CLEANING; sluit vervolgens het rolpapierdeksel. De printer drukt het volgende bericht af op het rolpapier en het lampje CUT SHEET knippert.

(HERKENNINGSMODUS Installeer een cheque.)

1. Breng het reinigingsvel in zoals een gewone cheque.

LET OP:

Zorg dat u het vel met de juiste kant omhoog en in de juiste richting plaatst. Gebruik het reinigingsvel slechts een keer en gooi het vervolgens weg.

Opmerkingen bij gebruik van de MICR-lezer

Installeer de printer niet in de nabijheid van magnetische velden. Wees uitermate voorzichtig als u de displayapparatuur installeert en controleer de herkenningssnelheid van de MICR-lezer terwijl de displayapparatuur is geïnstalleerd.

Zorg ervoor dat de printer niet beweegt of trilt wanneer hij de MICR-lezing uitvoert.

Aanbrengen van de bevestigingsplaat voor de netspanningsadapter (alleen voor model TM-J7500/J7600)

Raadpleeg afbeelding M bij het uitvoeren van deze procedure. De vetgedrukte cijfers verwijzen naar de cijfers in de afbeelding.

1. Rol het midden van het netspanningssnoer op zoals afgebeeld.
   (De afmetingen worden bij benadering gegeven; gebruik ze als een richtlijn.)
2. Plaats het opgerolde deel van het snoer in de printer op de door de cirkel aangeduide plaats.
3. Leg het snoer naast de twee uitsteeksels (13) op de onderkant van de printer om het op zijn plaats te houden; plaats de voeding vervolgens in de printer met het etiket omhoog gericht.
4. Bevestig de bevestigingsplaat (15) en draai de schroeven aan (14).

Opmerkingen:

Houd bij het inbouwen van de netspanningsadapter in de printer rekening met het volgende:

• Gebruik een netspanningsadapter van het type PS-180.
• Gebruik zo mogelijk een snoer met een rechte stekker aan de kant van de netspanningsingang van het snoer. Als u een L-vormige stekker gebruikt, moet u de printer in de buurt van een stopcontact zetten en ervoor zorgen dat de stekker gemakkelijk kan worden verwijderd.
• Lees de informatie op het etiket van de netspanningsadapter (vermogen, waarschuwingen enzovoort) goed door en weet wat deze informatie inhoudt, voordat u de netspanningsadapter in de printer inbouwt.

TM-J7000/J7100 TM-J7500/J7600

Op uw product is een label van een rolcontainer met een kruis erdoor aangebracht. Dit label wil zeggen dat dit product niet bij het normale huishoudelijk afval mag worden ingezameld. Om eventuele schade aan het milieu of de gezondheid van de mens te voorkomen moet dit product gescheiden van al het ander afval worden ingezameld, zodat het op een verantwoorde wijze kan worden verwerkt. Voor meer informatie over uw lokale afvalinzameling wendt u zich tot uw gemeente of de leverancier bij wie u dit product hebt gekocht.

Dansk
