Producttype	Inbouwvaatwasser
Merk	AEG-Electrolux
Model	Favorit 88421 IM
Afmetingen (B x H x D)	44,6 x 81,8-89,8 x 57,5 cm
Capaciteit	9 couverts
Elektrische aansluiting	230 V / 50 Hz
Waterdruk	0,05 - 0,8 MPa
Wasprogramma's	AUTO 45-70°, INTENSIV 70°, 30 MIN 60°, ECO 50°, 45°, Tous charge partielle, NIGHT CYCLE
Speciale functies	Multitab (alles-in-één tabletten), Night Cycle (stil), Uitgestelde start (1-19 u)
Waterontharder	Handmatig en elektronisch instelbaar
Binnenverlichting	LED klasse 2, 450 nm, 548 µW
Kinderveiligheid	Ja (bescherming en vergrendeling)
Overloopbeveiliging	Veiligheidssysteem met klep op watertoevoerslang
Filters	Grove filter, microfilter, plat filter - reinigbaar
Sproeiarmen	2 armen (onder en boven) - niet demonteerbaar
Wateraansluiting	Koud of warm water (max 60°C), slang met veiligheidsklep

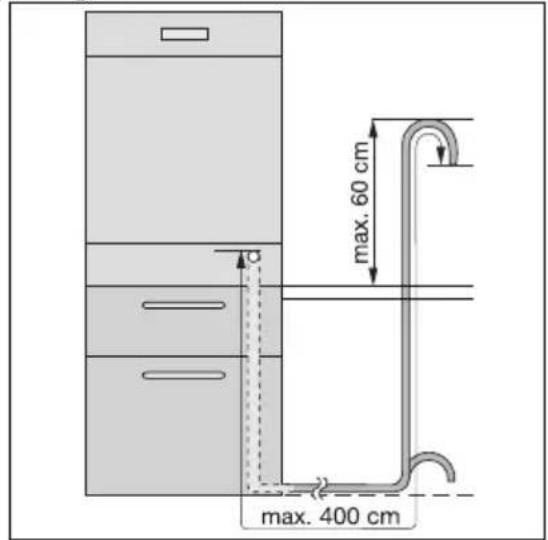

Afvoeraansluiting	Max hoogte 60 cm, max lengte 4 m (met verlenging)
Verstelbare poten	Ja, voor waterpas zetten
Onderhoud en reiniging	Regelmatig reinigen van filters, afdichtingen en sproeiarmen
Reserveonderdelen	Beschikbaar online op aeg-electrolux.be/lu
Repareerbaarheid	Reparaties door erkende technicus, originele onderdelen verplicht

Veelgestelde vragen - Favorit 88421 IM AEG-ELECTROLUX

Hoe stel ik de waterontharder in op de Favorit 88421 IM?

De waterontharder kan op twee manieren worden ingesteld: handmatig (hardheidskiezer onder de onderste mand, stand 1 of 2) en elektronisch (via het bedieningspaneel in programmeermodus). Raadpleeg de waterhardheidstabel in de handleiding om het juiste niveau voor uw regio te kiezen.

Wat moet ik doen als de vaatwasser niet leegpompt (foutcode 20)?

Controleer of de afvoer van de gootsteen niet verstopt is en of de afvoerslang niet geknikt of platgedrukt is. Reinig de afvoer indien nodig. Na correctie wordt het programma hervat.

Hoe gebruik ik de Multitab-functie?

Druk op de toets Multitab voordat u een programma start. Het lampje gaat branden. Deze functie schakelt automatisch het toevoegen van zout en glansspoelmiddel uit. Om uit te schakelen, druk nogmaals. Let op: zodra het programma is gestart, kan de functie niet meer worden gewijzigd.

Waarom blijft het servies nat na het wassen?

Dit kan komen door een tekort aan glansspoelmiddel of een te lage dosering. Controleer het niveau van het reservoir en verhoog de dosering (stand 5 of 6) met de kiezer onder de dop. Als de Multitab-functie is ingeschakeld, zorg er dan voor dat het glansspoelmiddelreservoir is geactiveerd.

Hoe reinig ik de filters van de vaatwasser?

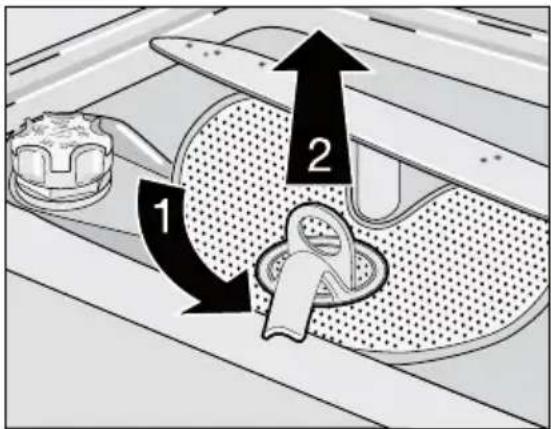

Verwijder de onderste mand, draai het filtersysteem los (hendel 1/4 slag). Scheid het grove filter van het microfilter. Reinig alle filters onder stromend water, evenals het platte filter op de bodem van de kuip. Monteer in omgekeerde volgorde en controleer of het platte filter goed op zijn plaats zit.

Wat betekent foutcode 10?

Code 10 duidt op een probleem met de watertoevoer. Controleer of de waterkraan open is, of het filter van de slang niet verstopt is, en of de slang niet geknikt is. Na correctie wordt het programma hervat.

Is het Night Cycle-programma langer?

Ja, het Night Cycle-programma is ontworpen om zeer stil te zijn (25% geluidsreductie). Daarvoor werkt de pomp op lage snelheid, wat de cyclustijd verlengt. Het is ideaal voor gebruik 's nachts of tijdens daluren.

Hoe stel ik de hoogte van de bovenste mand in?

Trek de bovenste mand tot aan de aanslag. Til voorzichtig beide kanten op totdat hij vastklikt in de hoge stand. Om te laten zakken, til opnieuw op en duw licht naar achteren terwijl u de mand vasthoudt. Til nooit één kant op.

Kan ik alles-in-één tabletten gebruiken?

Ja, dankzij de Multitab-functie. Schakel deze in vóór het programma. De tabletten vervangen zout, glansspoelmiddel en wasmiddel. Als de droging niet optimaal is, kunt u het glansspoelmiddelreservoir vullen en activeren, zelfs met Multitab.

Hoe onderhoud ik de binnenkant van de vaatwasser?

Veeg regelmatig de deurafdichtingen en de doseerbakken af met een vochtige doek. Start elke 3 maanden een programma voor zeer vuile vaat leeg met afwasmiddel. Bij langdurige afwezigheid, laat de deur op een kier om geuren te voorkomen.

GEBRUIKSAANWIJZING Favorit 88421 IM AEG-ELECTROLUX

Wij danken u voor uw keuze voor een van once producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo=kunt u zeker+zijn van optimale en professionele prestaties van uw apparaat. De handleiding za u in staat stellen om alle processen perfect en op de meest efficiente wijze te lately verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan=kunt u hem te allen时代的 raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Bedieningsinstructies

Veiligheidsinformatie
Correct gebruk 3
Algemene verilgheit 3
De verilgheit van kinderen 4
Installatie 4
Beschrijving van het product
Binnenverlichting 5
Bedieningspaneel
Digital display 7
Functietoetsen 7
Instelmodus 7
Het eerste gebruik
De waterontharder instellen
Handmatig instellen 9
Elektronisch instellen 9
Gebruik van zout voor de vaatwasser	9
Gebruik van glansspoelmiddel	10
De glansmiddeldosering instellen	11
Dagelijks gebruik
De vaatwasser inruimen	12

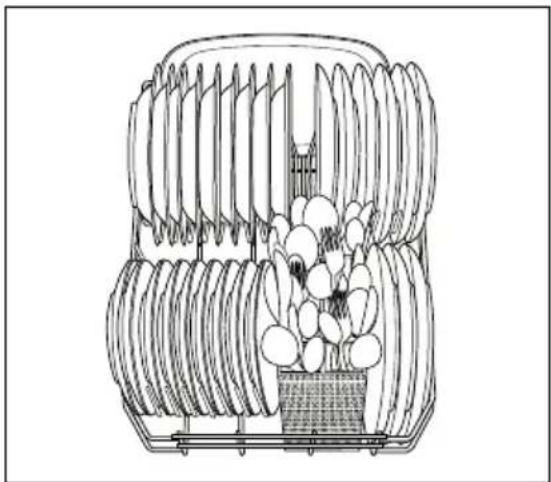

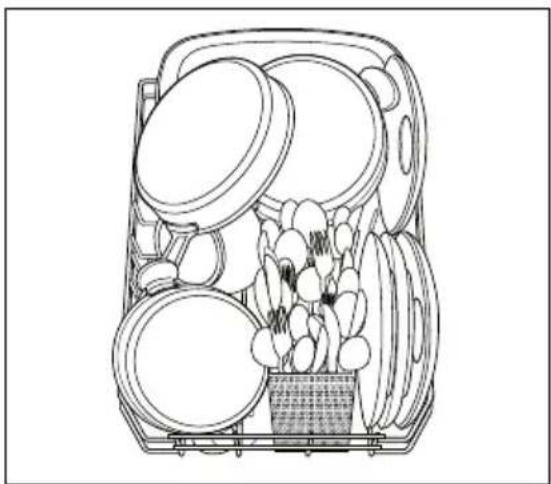

Het onderrek	13

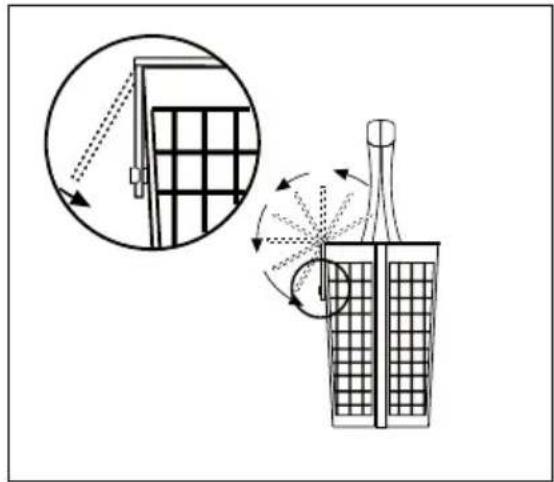

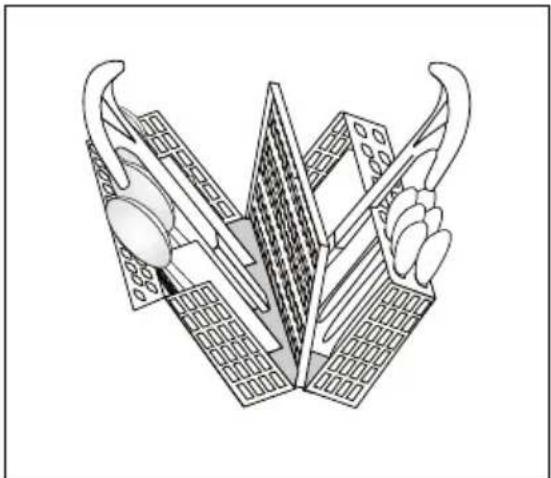

De bestekmand	13

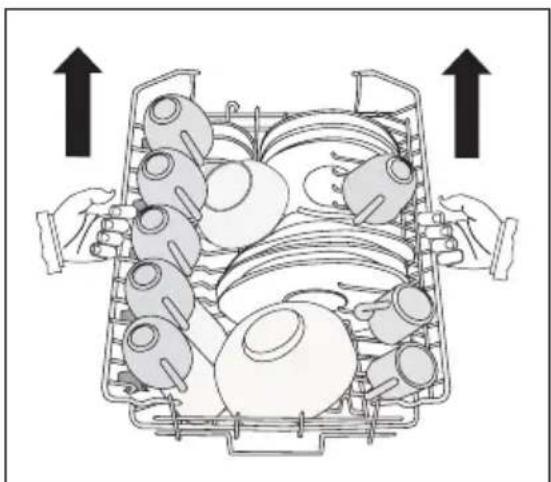

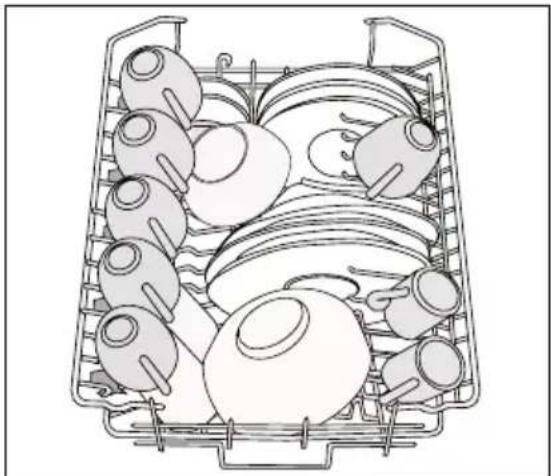

Het bovenrek	14
De hoogte van het bovenrek aanpassen	15
Gebruik van vaatwasmiddelen	15

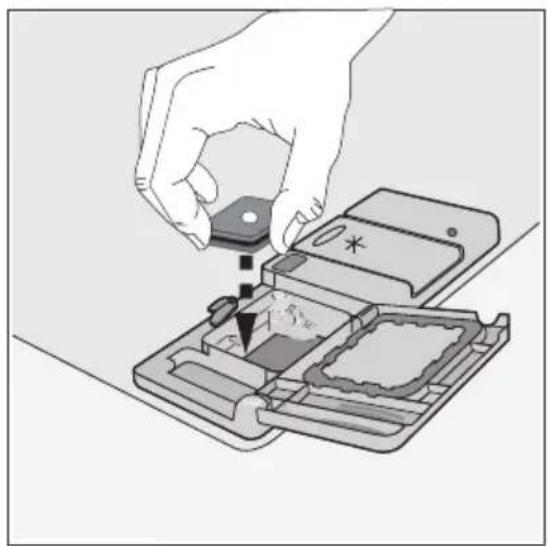

Afwasmiddel doseren	16
De Multitabfunctie	17

In- of uitschakelen van de Multitab-functie

Wasprogramma's 3
Een afwasprogramma selecteren en starten	19
De vaatwasser uitruimen	21
Onderhoud en reiniging	21

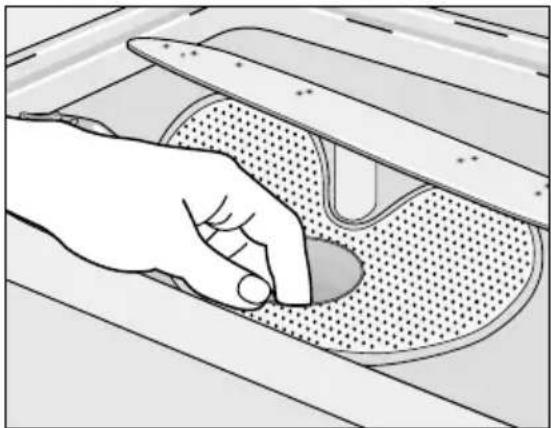

De filters reinigen	21
De sproeiarmen reinigen	22
Buitenkant reinigen	23
De binnenkant var de machine reinigen	23
Als de afwasmachine langerearend nicht worden gezruikt	23
Voorzorgsmaatregelen bij vorst	23
De machine verplaatsen	23
Problemen oplossen	8
Technische gegevens	25
Montage-instructies	26
Montage	26
Bevestigen aan de aangrenzende keukenmeubelen	26
Waterpas installmentie	26
Aansluiting aan de waterleiding	26
Wateraansluitingen	26
Watertoevoerslang met veiligheidsklep	27
Aansluiting waterafvoerslang	27
Aansluiting aan het elektriciteitsnet	29
Milieubescherming	29
Verpakkingsmateriaal	29

Wijzigingen voorbehonden

Bedieningsinstructies

Veiligheidsinformatie

In het belang van uw verilgheid en om een correct gebruik te kuren waarborgen is het van belang dat u, alvorens het apparaat te installereren en in gebruik te nemen, deze gelebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en oncevallen te voorkomen is het belangrijk te waarborgen dat alle mensen die het apparaat gebruiken, volledigbekend zich met de werkung ervan en de verilgheids-voorzieningen. Bewaar.Deze instructies en zorg ervoor dat zij bij het apparaat blijven als het wordt verplaatst of verkocht, zodate iedereen die het apparaat gedurende zich hele levensduur gebruikt, maar behoren is geinformeerd over het gebruik en de verilgheid van het apparaat.

Correct gebruik

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijk gebruiksvoorwerpen die geschikt�n voor reiniging in een afwasmachine.
• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.
• Messen en andere voorwerpen met scherpe punten要去en met de punt waar beneden in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.
• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor afwasmachines.
• Open de deur nicht als het apparaat in werkking is; er kan hare stoom ontsnappen.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan zich.
• Dit product mag alleen worden onderhonden door een daartoe bevoegde servicemonteur en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
• Onder geen voorwaarde要去 proberen de afwasmachine zich te repareren. Reparations die worden uitgevoerd door onervaren Personen veroorzaken letsel of storingen. Raadpleeg ELECTROLUX Service. Sta te allen时代的 op het gebruik van originele reserveonderdelen.

Algemene veiligkeit

• Menschen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring en kennis mogen dit apparaat Niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun verilgheid.
• Afwasmiddelen können chemische brandwonden veroorzaken aan de ogen, de mond en de keel. Deze können levensbedreigend zich! Houd u aan de veiligheidsinstructies van de afwasmiddelfabrikant.

• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel+kennen nog in de machine aanwezig়n.

• Zorg ervoor dat de deur van de afwasmachine algijd gesloten is als het apparaat nicht worden in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich bezeert.

• Ga Niet op de opener deur zitten of staan.

Deeiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine Niet zonder toezicht gebruiken.
• Houd alle verpakkingsmaterialaal buiten het bereik van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controller uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde machine aan. Neem contact op met uw leverancier als de machine beschadigd is.
• Alle verpakkingsmaterialen要去en verwijderd worden voordat u het apparaat in gebruik neemt.
• Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installmentie van dit apparaat要去en worden uitgevoerd door een gekwalificeerd en competent persoon.
• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of dit product op enigerlei wijze te modificeren.
• Gebruik de afwasmachine nooit als het aansluitsnoor of de waterslangen beschadigd zich; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat het inwendige van de machine vrij toegankelijk is. Raadpleeg ELECTROLUX Service om gevaarlijke situatuies te voorkomen.
• In de behuizing van de afwasmachine mogen geen gaten worden geboard ter voorkoming van schade aan hydraulische en elektrische onderdelen.

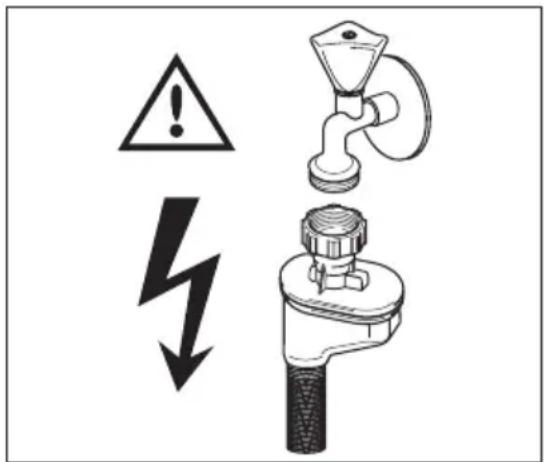

WAARSCHUWING!

Voor de aansluiting van elektriciteit en water dienen de instructies in de desbeteffende paragrafen nauwgezet te worden opgevolgd.

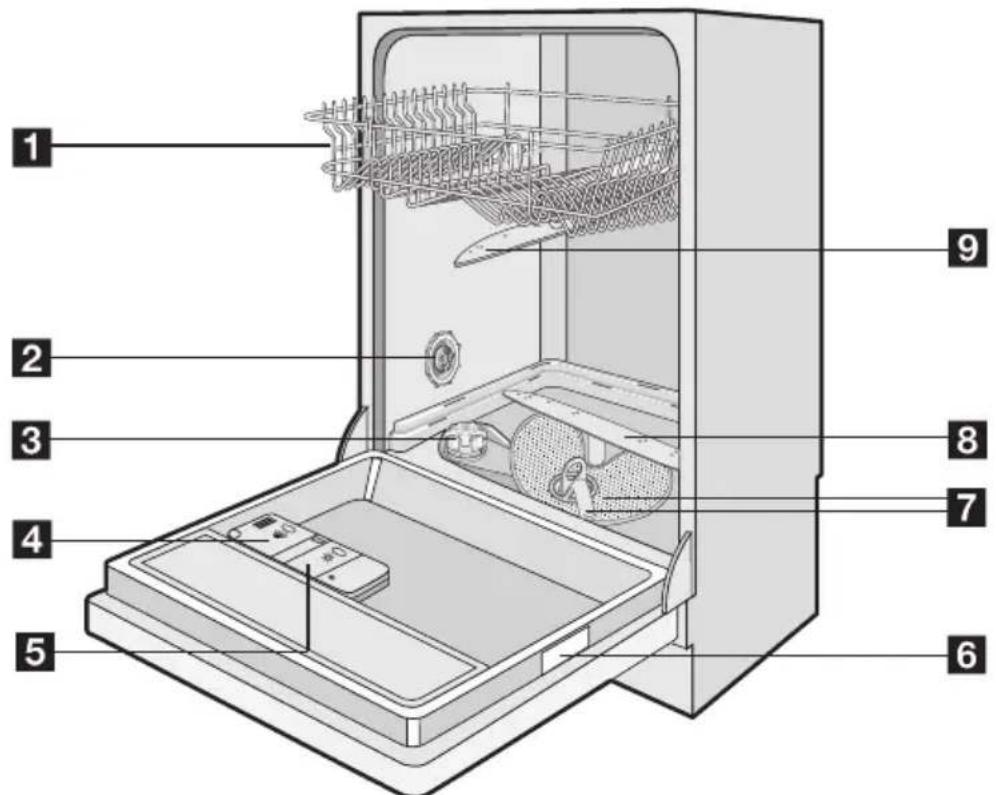

Beschrijving van het product

1 Bovenrek
2 Aanpassen van de instelling van de waterhardheid
3 Zoutreservoir
4 Afwasmiddeldoseerbakje
5 Glansmiddeldoseerbakje
6ypeplaatje
7 Filters
8 Dnderste sproeiarm
9 Bovenste spreoiarm

Binnenverlichting

Dit apparaat is in de spoelruimte voorzien van een lamp die aan- en uitgaat met het openen en sluiten van de deur.

WAARSCHUWING!

Zichtbare LED-straling, nied in de straal kijken.

Binnenverlichting voorzien van KLASSE 2 LED-lamp, overeenkomstig IEC 60825-1: 1993 + A1:1997 + A2:2001.

Uitstoot golfänge: 450 nm

Maximal vermogen: 548~ W

Als de verlichting verrangen要去en, neemt u contact op met de lokale Klantenservice.

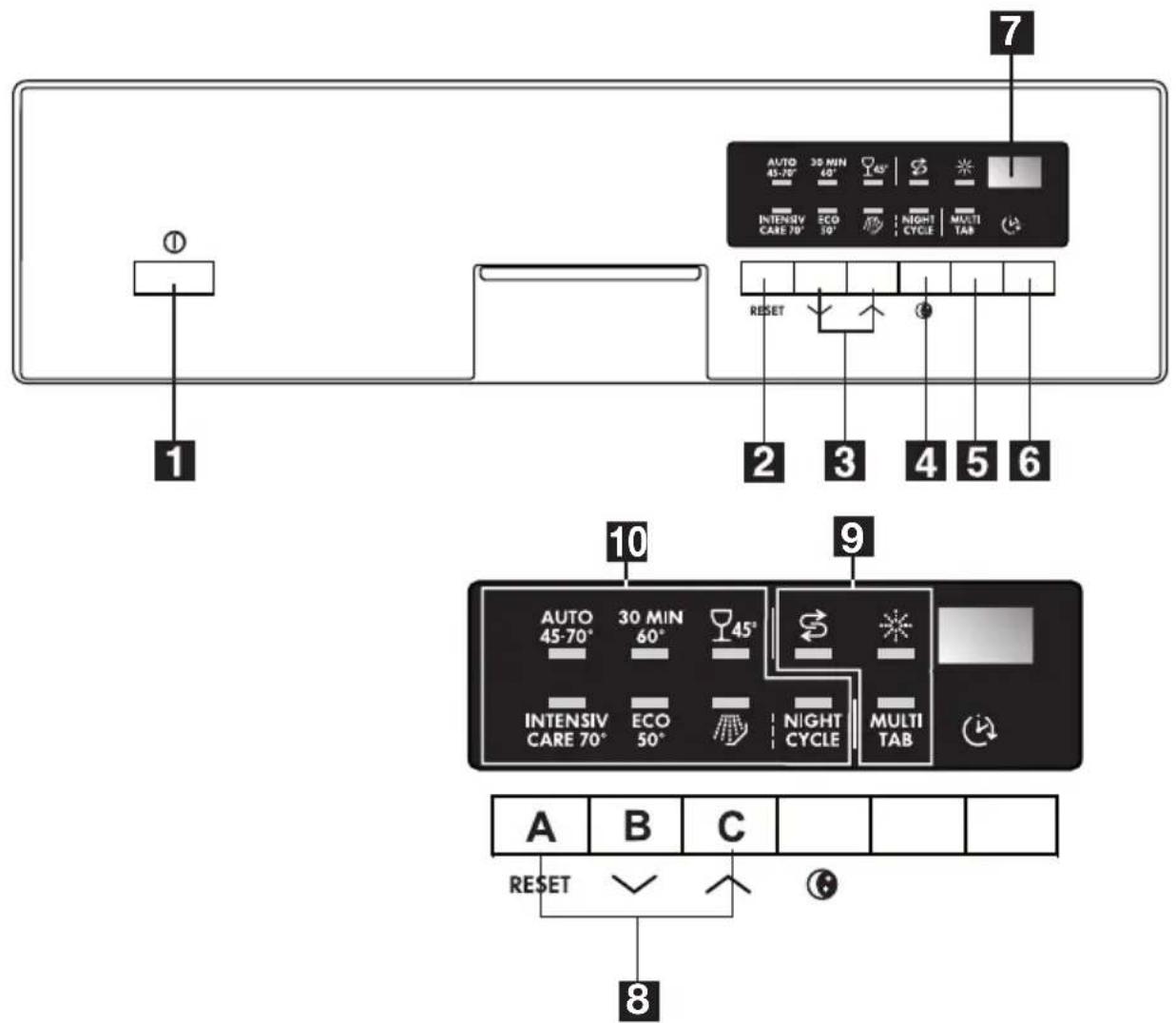

Bedieningspaneel

1 Aan-/uittoets
2 RESET toets
3Programmakeuzetoetsen
4 NIGHT CYCLE toets
5 MULTITAB toets
6 Toetsuitgestelde start
7 Digital display
8 Functietoetsen
9 Controleampjes
10 Programmalampjes

Indicatielampjes
MULTITAB	Geeft het activeren/deactiveren aan van de MULTITAB-functie (zie MULTITAB-functie)
Zout	Gaat branden als het speciale zout op is. 1)
Glansmittel	Gaat branden als het glansmittel op is. 1)

1) De indicatielampjes voor zout en glansmiddel branden nooit als een afwasprogramma bezig is, zichs Niet als bijvullen van zout en/of glansmiddel noodzakelijk is.

Digital display

Het digitale display geeft aan:

• op welke stand de waterontharder is ingesteld,
• de geschatte resterendeijd van het lopende programma,
• activering/deactivering van de glansmiddeldosering (UITSLUITEND met Multitab-function actief),
• het einde van een afwasprogramma (op het display verschijnt een nul),
• het aftellen van de uitgestelde start,
• de foutcodes betreffende een storing van het apparaat.

NIGHT CYCLE toets

Night Cycle is een stil afwasprogramma dat u zich zal storen, zichs nicht als u slaapt. Het kan voor de nacht worden ingesteld of op tijdstippen dat u een goedkoper energietarief heeft. Tijdens de Night Cycle werkt de pomp op een hele lage snelheid waardoor het geluidsniveau met 25% gereduceerd worden in vergelijkking met het gewone programma. Dit hebft tot gevolg dat het programma lang duurt.

Functietoetsen

De volgende functies kuren met behulp van deze toetsen worden geprogrammeerd:

• het instellen van de waterontharder,
• de glansmiddeldosingering in- of uitschakelen wanneer de Multitab-functie actief is.

Instelmodus

Het apparaat staat in de instelmodus als ALLE programmalampjes branden.

Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het selecteren van een afwasprogramma,

• het instellen van de waterontharder,

• het in-/uitschakelen van de glansmiddeldosering,

dat het apparaat in de instelmodus MOET staan.

Als een lampje van een programma gaat branden, dan is het LAST uitgevoerde of geselteerde programma nog steeds ingesteld. Om in dit geval terug te keren maar de instelmodus要去 het programma worden geannuleerd.

Een ingesteldprogrammaofeenlopendprogrammaannuleren

Houd de RESET -toets ingedrukt tot alle programmalampjes gaan branden. Het programme is geannuleerd en de machine bevindt zich nu in de instelmodus.

Het eerste gebruik

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de installatie-instructies
• Verwijder alle verpakkingsmaterialen uit de binnenkant van het apparaat
• De waterontharder instellen
• Giet 1 liter water in het zoutreservoir en vul het reservoir verwolgens met regenererzout
  Vul het glansmiddeldoseerbakje

Als u gebruik wilt makev van gecombineerde afwasmiddelblokjes zoals:"3 in 1", "4 in 1", "5 in 1" enz... dient u de Multitab-functie in te stellen (zie " Multitab-functie").

De waterontharder instellen

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden hebben op de werkung van het apparatus.

Hoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van water).

De ontharder要去 worden ingesteld in overeenstemming met de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water in uw woonplaats.

De waterontharder moet op beiden manieren worden ingesteld: handmatig, met behulp van de waterhardheidstoets en elektronisch.

Waterhardheid Aanpassen van de waterhard-heidsinstelling					Gebruik van zout
°dH	°TH	mmol/l	handmatig	elektronisch
51 - 70	91 - 125	9,1 - 12,5	2	niveau 10	ja
43 - 50	76 - 90	7,6 - 8,9	2	niveau 9	ja
37 - 42	65 - 75	6,5 - 7,5	2	niveau 8	ja
29 - 36	51 - 64	5,1 - 6,4	2	niveau 7	ja
23 - 28	40 - 50	4,0 - 5,0	2	niveau 6	ja
19 - 22	33 - 39	3,3 - 3,9	2	niveau 5	ja
15 - 18	26 - 32	2,6 - 3,2	1	niveau 4	ja
11 - 14	19 - 25	1,9 - 2,5	1	niveau 3	ja
4 - 10	7 - 18	0,7 - 1,8	1	niveau 2	ja
< 4	< 7	< 0,7	1	niveau 1	nee

Handmatig instellen

De afwasmachine worden in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.
2. Neem het onderrek uit de afwasmachine.
3. Zet de waterhardheidstoets in stand 1 of 2 (zie tabel).
4. Plaats het onderrek terug.

De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de Aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
2. De toetsen B en C tegelijkertijd indrukken en ingedrukt houden tot de lampjes van de knoppen A, B en C的那一 knipperen.
3. Druk op knop A, de lampjes van de knoppen B en C gaanuit terwijl het lampje van knop A blijft knipperen. In het digitale display ziet u het huidige niveau.

Voorbeelden:

in het display = niveau 5

10 L in het display = niveau 10

1. Om het niveau te wijzigen, druk op knop A. Elke keer dat deze toets worden ingedrukt, worden het niveau gewijzigd. (Zie de tabel voor het kiezen van een neueniveau).

Voorbeelden: als het huidigeiveau 5 is, wordt door toets A een keer in te drukken,iveau 6 geselecteerd. Als het huidigeiveau 10 is, wordt door knop A een keer in te drukken,iveau 1 geselecteerd.

1. Schakel, om de bewerking vast te leggen, de afwasmachine uit door op de Aan-/uittoets te drukken.

Gebruik van zout voor de vaatwasser

WAARSCHUWING!

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere soorten zout die nicht specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee worden voorkomen dat gemorste zoutkorrels of zout water enigeijd op de bodem van de machinechterblijven, hetgeen corrosie kan veroorzaken.

Vullen:

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zout-reservoir los door het tegen de wijzers van de klok in te draaien.

2. Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer met zout worden gezuld).

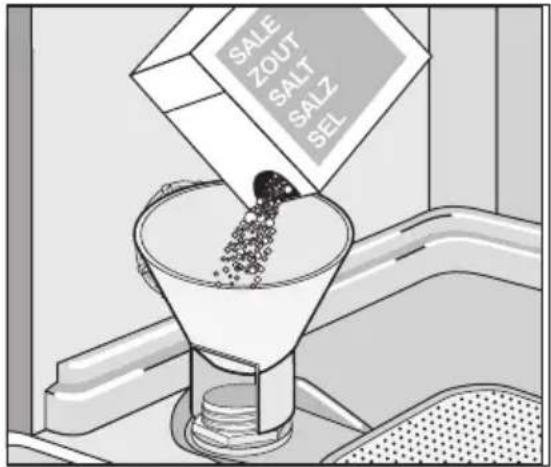

3. Giet met behulp van de bijgeleverde trechter zout in het reservoir totdat het vol is.

4. Plaats het deksel terug en zorg er voor dat er geen zoutresten awhilen op de schroefdraad of op de pakking.
5. Draai het deksel goed vast door het met de klok mee te draaien tot de aanslag (u hoort een klik).

Maak u geen zorgen als er bij het vullen met zout wateruit de vulopening stroomt, dit is heel normal.

Het zoutcontrolelampje op het bedieningspaneel kan 2-6增高 blijven branden nadat het zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik maakt van zout dat minder snel oplost, kan dit nog longer duren. De werkking van de machine worden hierdoor Niet beinvloed.

Gebruik van glansspoelmiddel

WAARSCHUWING!

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinerigings-middel, vloeijaar afwasmiddel). Dit zou het apparaat beschaden.

Glansmiddel zorgtervoordhat het serviesgoed grondig wordt gespoeld en vrij van vlekken en strepen opdroogt.

Glansmiddel wordenijdens de LASTe keer spoelen automatisch gedoseerd.

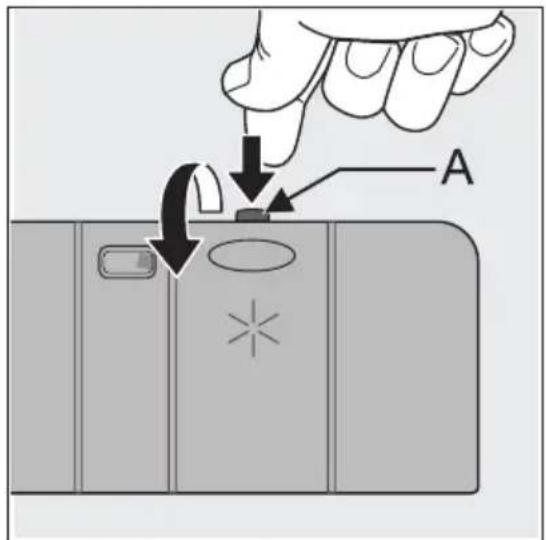

1. Open het reservoir door op de ontgren-delknap (A) te drukken.

1. Giet glansmiddel in het reservoir. Het maximale vulniveau wordt aangegeven door "max".

Het doseerbakje bevat ongeveer 110 ml glansmiddel, voldoende voor tussen de 16 en 40 afwascyli, afhankelijk van de ingestelde dosering.

1. Zorg ervoor dat het deksel na het vullen goed worden gesloten.

Neem eventueel bij het vullen gemorst glansmiddel op met een absorberende doek om de volgende keer als u een programma draait buitensporige schuimvorming te voorkomen.

De glansmiddeldosering instellen

Stel de dosering van het glansmiddel in overeenstemming met de bereekte eind- en droogresultaten in met behulp van de 6-standingenschakelaar (stand 1 = minimumdosering, stand 6 = maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het programma waterdruppels of kalkvlekken op het serviesgoed anschterblijven.

Verlaag de dosering als er kleverige witachtige strepen op het serviesgoed awhilenven of een blauwzweem op glaswerk of op de lemmeten van messen.

Dagelijks gebruik

• Controller of het nodig is regenereratezout of glansmiddel bij te vullen.
• Plaats bestek en serviesgoed in de afwasmachine.
• Afwasmiddel doseren.
• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.
• Start het afwasprogramma.

De vaatwasser inruimen

Sponzen, huishoudtextiel en voorwerpen die water konnen absorberen mogen nicht in de afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machineplaatst, dient u:

• alle etensresten en vuil te verwijderen.

• Laat aangebakken etensresten in pannen erst inweken

• Let bij hetplaatsen van serviesgoed en bestek op de volgende punten:

• Borden en bestek mogen de draabeweging van de sproeiarmen Niet belemmeren.

• Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de openingaar be-neden zodate ze Niet vol water lopen.
• Borden en bestek mogen Niet in elkaar liggen of elkaar bedekken.
  Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar Niet raken.

• Leg petite voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden; deze voorwerpen drogen Niet zo goed als voorwerpen van porselein en staal.

• Lichte voorwerpen (kunststoffbakjes enz.)要去en in het bovenrek worden geplaatst en zo worden neergezet dat ze Niet+kennen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschickt: in beperkte mate

geschikt:

• Bestek met houten, hoornen, porseleinen of parelmoeren handgrepen.
• Voorwerpen van kunststof die nicht hittebestendig zijn.
• Ouder bestek met gelijmde onderdelen die nicht hittebestendig zijn.
• Gelijmd bestek of gelijmde borden.
• Tinnen of koperen voorwerpen.
• Glaswerk van loodkristal.
  Gemakkelijk roestende stalen voorwerpen.
• Houten borden.

• Voorwerpen gemaakt van synthetische verzels.

• Reinig aardewerk alleen in de afwasmachine als het door de fabrikant specifiek worden aan-geduid als afwasmachinebestendig.

• Geglazuurde dessins können verragen als ze vaak in de afwasmachine gewassen worden.
• Zilveren en aluminium hebben de neiging om tijdens het reinigen te verkleuren: Etensresten, bijv. eiwit, eierdooier en mosterd,verozaken op silver vaak verkleuring en vlekken.

Verwijder etensresten dan ook onmiddelijk van zilver, als dit Niet meteen na gebruik worden afgewassen.

Open de deur en schuif de rekken maar buiten om het serviesgoed teplaatsen.

Het onderrek

Het onderrek is geschikt voor steelpannen, deksels, borden, slakommen, bestek, enz.

Dekschalen en große deksels moeten langs de rand van het rek worden gerangschrift om te garande- ren dat de spreoiarmen vrij hunnen draaien.

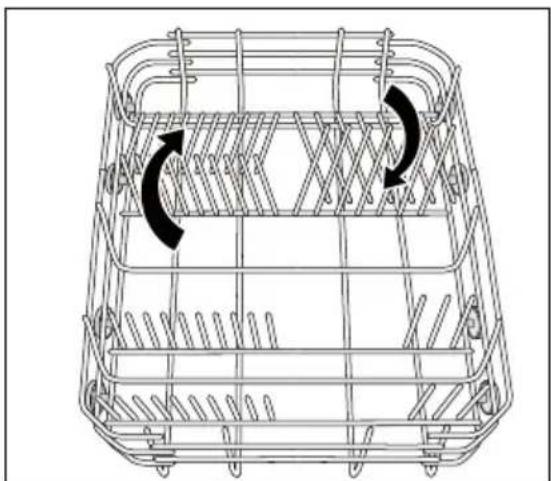

U kunt de twee rijen met punten in het onderrek gemakkelijk latent zakken om ruimte te makeen voor potten, pannen en schalen.

De bestekmand

WAARSCHUWING!

Rechtop geplaatste lange messen zich een potentieel gevaar. Lang en/of scherp snijgereed-schap zoals bijvoorbeeld vleesmessen要去en horizontaal in het bovenrek worden gelegd. Pas op bij hetplaatsen of uitmelen van scherpe voorwerpen zoals messen.

Opdat alle bestekdelen in de bestekmand door water worden omspoeld, moet u:

1. De roosterinzet op de bestekmand plaatsen.
2. Vorken en lepels met de greed aan onderen in de bestekmand plaatsen.

Voor groter kookgerei, zoals gardes, een helft van het bestekrooster weghalen.

De bestekmand kan open gezet worden.

Zorg ervoor dat u beiden delen van het handvat goed vastpakt als u de manduit de afwasmachine haalt.

1. Leg de bestekmand op een tafel of een werkblad.
2. Doe het tweedelige handvat open.
3. Verwijder het bestek.

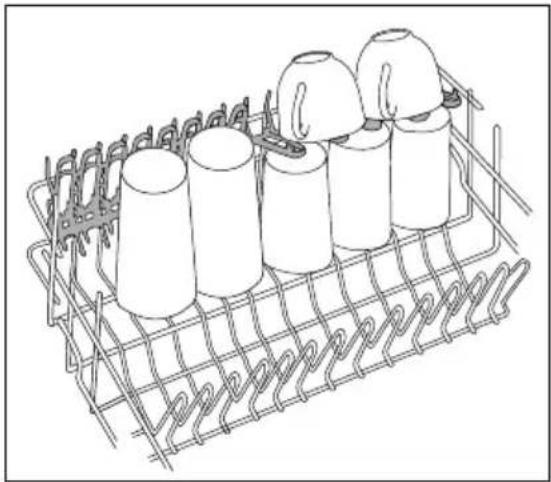

Het bovenrek

Het bovenrek is geschikt voor borden (dessertbordjes, schotels, etensborden met een diameter tot 24 cm), slakommen, kopjes en glazen

Plaats voorwerpen zo op en onder de kopjesrekken dat het water alle oppervlakken kan bereiken.

Glazen met een lange voet hunnen ondersteboven in de kopjesrekken worden geplaatst. Voor hogere voorwerpen hunnen de kopjesrekken worden opgeklapt.

Glazen met een lange voet hunnen ondersteboven in de kopjesrekken worden geplaatst.

Voor hogere voorwerpen können de kopjesrekken worden opgeklapt.

Controleer alvorens de deur teslitten of desproeiarmen vrij hunnen ronddraaien.

De hoogte van het bovenrek aanpassen

Als er zeer große borden moeten worden afgewassen, kurz u deze in het onderrekplaatsen nadat u het bovenrek in+zijn hoogste positie hebt geplaatst.

Maximale hoogte van borden in:
het bovenrek het onderrek
Met bovenrek in hoogste stand 20 cm 31 cm
Met bovenrek in laagste stand 24 cm 27 cm

Ga als volgt te werk om het bovenrek in+zijn hoogste stand tezetten:

1. Trek hetrek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op totdat het mechanisme vastklikt en het rek stabel is.

Ga als volgt te werk om het rek in+zijn oorspronkelijke stand te lately zakken:

1. Trek hetrek tot de aanslag maar buiten.
2. Til beiden kanten voorzichtig op enaar het mechanisme langzaam terug maar beneden zakken, terwijl u het blijft vasthouden.

Zet het reck nooit aan een enkele Kantaar boven of beneden.

Als het rek in de hoogste stand staat,kest u geen gebruik maken van de kopjesrekken.

WAARSCHUWING!

Sluit na het vullen van het apparaat.altijd de deur,want een open deur kan gevaarlijk+zijn.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachines.

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van het afwasmiddel in acht.

Het gebruik van zich noiet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder milieuverontreiniging.

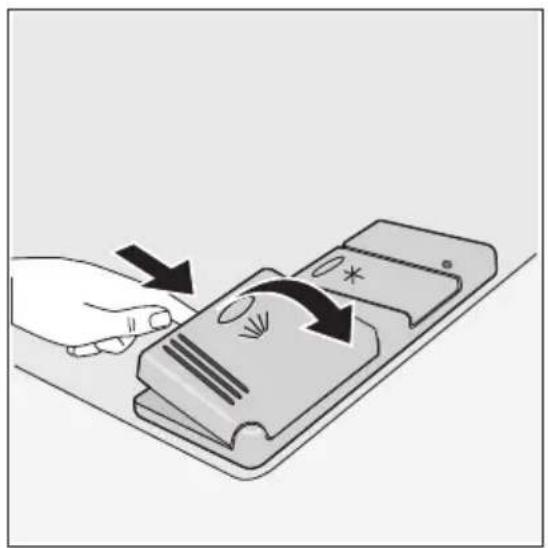

Afwasmiddel doseren

1. Open het deksel.

1. Vul het afwasmiddelbakje (1) met afwasmiddel. De marketing geeft de doseerniveaus aan:

20 = ca 20 g afwasmiddel

30 = ca 30g afwasmiddel.

1. Alle programma's met voorwas hebben een extra dosering afwasmiddel nodig (5 / 10g) dat in het afwasmiddelbakje voor de voorwas (2)要去 worden gedaan.

Deze dosering worden gebruiktijdens de voorwASFase.

1. Bij gebruik van afwasmiddelttabletten, het tablet invakje (1) leggen

2. Sluit het deksel en druk totdat het op zichplaats klikt.

Afwasmiddelttabletten

Afwasmiddelttabletten van verschillende fabrikanten loseen nicht allemaal even snel op. Daarom bereiken bepaalde afwasmiddelttabletten tijdens korte programma's Niet hun volledige reinigingswerking. Kies waarom bij het gebruik van afwasmiddelttabletten lange programma's, omervoortezorgen dat tabletresten volledig worden verwijderd.

De Multitabfunctie

Dit apparaat is uitgerust met de "Multitab-functie", die het gebruik van combitabletten "Multitab" möglichkt.Maakt.

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunden zich verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3 in 1", "4 in 1", "5 in 1" etc...).

Controleer of bye producten geschikt voor uw waterhardheid. Zie de instructies van de fabrikant.

Deze functie kan worden geselecteerd in combinatie met alle programma's. Met de selectie van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbeteffende reservoirs automatisch stopgezet en ook de controelampjes voor zout en glansmiddel worden gedexeactiveerd.

Selecteer de "Multitab-functie" alvorens een afwasprogramma te starten.

Als deze functie is geseleeteerd (controlelampje brandt) blijft hij ook actief gedurende de volgende afwasprogramma's.

Bij gebruik van de "Multitab-functie" kan de duur van de cyclus veranderen. In dat geval zal de indicatie van de duur van het programma op het display automatisch worden bijgewerkt.

Als het programme eenmaal draait, kan de "Multitab-functie"meer veranderd worden. Als u de "Multitab -functie" wilt uitschakelen, moet u eerst het ingestelde programma annuleren enervoigens de "Multitab -functie" deactiveren.

In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen.

In- of uitschakelen van de Multitab-functie

Druk op de Multitabtoets: het bijbehorende contrôlelampje brandt. Dit betekent dat de functie actief is.

Om de functie uit te schakelen nogmaals de Multitab toets indrukken: het controelampje gaat uit.

Als u Niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.
2. de glansmiddeldosering te activeren.
3. de dosering van het glansmiddel in te stellen op stand 2.
4. Het glansmiddeldosering kan alleen worden geactiveerd/gedeactiveerd als de "Multitab-functie" is ingeschakeld.

In-/uitschakelen van het glansmiddeldoseerbakje

1. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
2. Druk tegelijkkertijd op toetsen B en C, totdat de lampjes van toetsen A, B, en C beginnen te knipperen.
3. Druk op toets B, de lampjes van toetsen A en C gaan uit terwijl het lampje van toets B blijft knipperen. Het display geeft de huidige instelling aan:

dd = Glansmiddeldosingering geodeactiveerd.

口 = Glansmiddeldosingering geactiveerd.

1. Druk nogmaals op toets B om de instelling te wijzigen, het digitale display geeft de neueinstelling aan.

2. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets te drukken.

Als u besluit waar over te gaan op het gebruik van de standardafwasmiddelen adviseren wij u:

1. Deactivateer de Multitab-functie.
2. het zoutreservoir en het glansmiddeldoseerbakje opnieuw te vullen.
3. Stel de waterhardheid in op de hoogste stand en LAST 1 normala afwasprogramma, zonder serviesgoed, draaien.
4. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in uw omgeving.
5. De glansmiddeldosering in te stellen.

Wasprogramma's

Programma	Mate van verwuiling	Soort ser-viesgoed	Beschrijving programma Verbi					uikswaarden1)
			Voorwasa	Hoofdwas	Tussentijse spoelgang	Laatste spoelgang	Drogen	Duur (minutes)2)	Energie (kWh)	Water (liter)
AUTO 45-70°3)	Gemengd normaal en sterk ver-vuild	Servies-goed, be-stek en pannen	●	●	1/2x	●	●	'	0.8 - 1.3	10 - 19
INTENSIV CA-RE 70°	Sterk ver-vuild	Servies-goed, be-stek en pannen	●	●	●	●	●	'	1.3-1.5	14 - 15
30 MIN 60°4)	Licht ver-vuild	Servies-goed en bestek		●		●		'	0.8	8
ECO 50°5)	Normaal verwuild	Servies-goed en bestek	●	●	●	●	●	'	0.8 - 0.9	12 - 13
♀45°	Normaal verwuild	Teer aarde-werk en glaswerk		●	●	●	●	'	0.6 - 0.7	11 - 12
Voorwasa	Hoofdwasa	Tussentijse spoelgang	Laatste spoelgang	Drogen	Duur (minutes)2)	Energie (kWh)	Water (liter)
	Alles Gedeeltete-lijke lading(later op dag verder te vullen)6)	●						'	0.1	3.5
NIGHT CYCLE Noreaal verwuild		Servies-goed en bestek	●	●	●	●	●	'	1.0-1.1	12-13

1) De verbruikswaarden zijn bedoeld als richtig en zijn afhankelijk van de druk en de temperatuur van het water, maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.
2) De duur van het programme is te zien op het display.
3) Tijdens het afwasprogramma "Auto" worden de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid van het water. De programmaduur en het water- en energieverbruik konnen variieren; dit hangt af van het feit of het apparaat geheel of gedeeltelijk is gemuld en of het servies Licht of sterk is verruild. De temperatuur van het water worden automatisch ingesteld tussen 45^ en 70^ .
4) Ideaal voor gebruik bij een gedeelelijk gezulde afwasmachine. Dit is het perfecte dagelijkse programma, special bedoeld voor een gezin bestaandeuit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten af te wassen.
5) Testprogramma voor testinstanties.
6) Voor dit programma hoeft geen afwasmiddel gebruikt te worden.

Een afwasprogramma selecteren en starten

Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geopend. De start van het programma of het aftellen voor de uitgestelde start begint pas nadat de deur is gesloten. Tot dat moment können de instellenen nog worden gewijzigd.

1. Controller of de rekken juist+zijn geladen en of de spreiarmen vrij kunnen draaien.
2. Controller of de waterkraan is geopend.
3. Druk op de Aan-/uit-toets. De afwasmachine moet in de instelmodus staan.
4. Druk op een van de twee programmatoetsen om een wasprogramma te selecteren. (Zie de "Wasprogramma"-tabel).

Als er een programme is geselecteerd, gaat het overeenkomstige programmalampje branden en knippert de programmatijd op het digitale display.

Voor het instellen van het NIGHT CYCLE-programma, drukt u op de NIGHT CYCLE-toets, het bijbehorende indicatielampje gaat branden.

1. Sluit de deur van de afwasmachine, het programme start automatisch.

Het programme instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma de toets uitgestelde start in, tot op het display het gewenste aantal uren voor het startuitstel verschijnt. De start van het gekozen afwasprogramma kan 1 - 19 uwuuitgesteld worden.
2. Sluit de deur van de afwasmachine, het aftellen start automatisch.
3. Het aftellen vindt plaats in stappen van 1uur.
4. Het openen van de deur onderbreekt het aftelproces. Sluit de deur; het aftellen gaat verder vanaf het punt waar het werk onderbroken.
5. Als de uitgestelde start is verstreten, start het programma automatisch.

De selectie van het afwasprogramma en de uitgestelde start kan ook plaatsvinden met de deur zich. Onthoud dat u op deze wijze, als een programmatoets eenmaal is ingedrukt, u nog SLECHTS 3 seconden de gelegenheid hebt om een ander programma of een uitgestelde start te kiezen, waarna het gekozen programma automatisch zal starten.

WAARSCHUWING!

Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absolutoodzakelijk is. Let op! Als de deur worden geopend, kan het stoom vrijkomen. Opeende deur voorzichtig.

Een uitgestelde start of een lopend programma annuleren

• Druk op de RESET-toets tot alle programmalampjes gaan branden.
• Bij het annuleren van een uitgestelde start worden ook het ingestelde afwasprogramma geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.
• Als er een新模式 aufasprogramma moet worden gekozen, controllerer dan of er aufas-middel in het doseerbakje zit.

Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programma stocht. Sluit de deur; het programma gaat verder waar het was onderbroken.
• Druk op de Aan-/uit-toets, alle lampjes gaan uit. Druk opnieuw op de Aan-/uit-toets; het programma gaat verder waar het was onderbroken.

Einde van het afwasprogramma

• De afwasmachine gaat automatisch UIT.
• Het contrôlelampje van het zojuist beeindigde programme blijft branden.
  In het display verzchijnt een nul.

Het droogsystemeum van de afwasmachine is uitgerust met een apparaat dat lucht in de afwasmachineaat circuleren, om te voorkomen dat reststoom weer kan condenseren tot waterdruppels die op het servies terechtkomen.

Wanneer het programme is gestopt blijdt dit mechanisme nog 20 minutes actief, zo- lang de afwasmachine aan staat.

Als tijdens deutsche 20 minuten de aan-/uittoets worden ingedrukt of de deur van de afwasmachine worden geopend, worden het apparaat automatisch uitgeschakeld.

1. Schakel de afwasmachine uit door op de aan-/uittoets te drukken.

Het worden aanbevolen het apparaat uit te schakelen als het wasprogramma is afgelopen. Als dit Niet gebeurt, dan gaan alle controleampjes automatisch na ongeveer 3 minuten na het einde van het programma uit. Op het digitale display verschijnt een horizontale streep. Dit helpt om het energieverbruik te verminderen als het apparaat Niet uitgeschakeld worden nadat het programma is afgelopen.

Druk op een willekeurige toets (behale Aan/Uit) en het bedieningspaneel geeft bezelfde situatie waar (controlampjes en digitaal display) als toen het programma was afgelopen.

1. Open de deur van de afwasmachine, LAST hem op een kier staan en wacht een paar minuten voordat u het serviesgoed uit de machine haalt; dit zal dan al enigszins zich aufgekoeld en ook beter+zijn gedroogd.

De vaatwasser uitruimen

• Hete borden zich gevoelig voor stoten.
  Het is waarom raadzaam het serviesgoed eerst te lately afkoelen alvorens de machine uit te ruimen.
• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van het bovenrek op het serviesgoed in het onderrek druppelt.
• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan odomat roestvrij staal uiteindelijk koeler zal worden dan het serviesgoed.

LET OP!

Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te trekken en de kraan dicht te draaien.

Onderhoud en reiniging

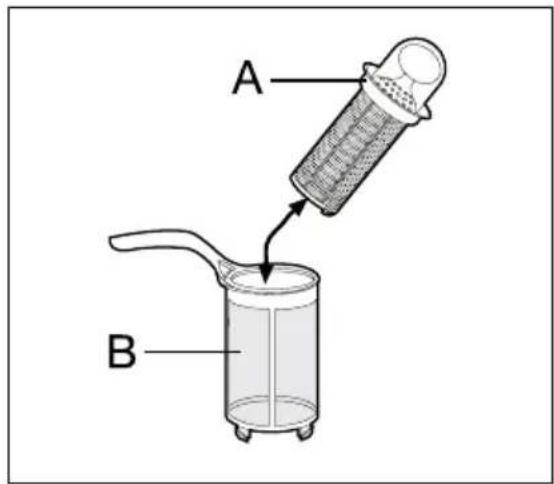

De filters reinigen

De filters moeten vanijd totarend worden gecontrolleerd en gereinigd. Vuile filters beinvloeden het afwasresultaat negatief.

WAARSCHUWING!

Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.

2. Het filtersystem van de afwasmachine bestaat uit een grof filter (A), een microfilter (B) en een plat filter. Ontgrendel het filtersystem met behulp van de hendel op het microfilter.

1. Draai de greep onceveer een kwartslag\ haar links en verwijder het filtersysteme.

2. Pak het grove filter (A) vast bij de greep en verwijder het microfilter (B).

3. Maak alle filters onder stromend water grondig schoon.

1. Verwijder het platte filter uit de bodem van het afwascompartment en reinig het filter grondig aan beiden kanten.
2. Plaats het platte filter terug in de bodem van het afwaskompartiment en controlleren of het filter goed op+zijn plaats zit.
3. Plaats het grove filter (A) in het microfilter (B) en druk ze tegen elkaar.
4. Breng de filtercombinatie terug op+zijn plaats en vergrendel het geheel door de hendel tot de aanslag met de wijzers van de klok mee te draaien.Let er bij deze pro

cedure op dat het platte filter Niet boven de bodem van het afwaskompartiment uitsteekt.

WAARSCHUWING!

Gebruik de afwasmachine NOOT zonder filters. Een onjuiste terugplaatsing en bevestiging van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan het apparaat.

De sproeiarmen reinigen

Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openings in de sproeiarmen hebben verstopt, verwijder.Deze dan met een cocktailprikker.

Buitenkant reinigen

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit schurende producten, schuursponsjes of oplosmiddelen (aceton, trichloorethyleen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afldichtingsrubbers rondom de deur en het afwasmiddelbakje en glans-middeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig verruild serviesgoed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langerearend Niet worden gebruikt

Als u de afwasmachine gedurende langere tijd Niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.
2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.
3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine Niet op eenplaats waar de temperatuur lager is dan 0^ . Als het toch nicht anders kan, maar de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en LAST deze leeglopen.

De machine verplaatsen

Als u de machine要去 verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.
2. draai de waterkraan zich.
3. verwijder de watertoevoer- en -afvoerslang.
4. trek de machine samen met de slangen maar voren.

Vermijd kantelen van de machine tijdens het vervoer.

Problemen oplossen

De afwasmachine start nicht of stopt als hij bezig is. Bepaalde problemen zich het gevolg van een gebrek aan eenvoudig onderhoud of onoplettendheid en{kunnen zonder de inschakeling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreiben aanwijzingen.

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijk oorzaak en oplossing
· voortdurend knipperen van het controle-lampje programme bezig · ,10verschijnt in het digitale display. · onderbroken geluidssignaal De afwasmachine worden nicht gezuld met water.	· De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon. · De waterkraan is zich. Draai de waterkraan open. · Het filter (indien aanwezig) in de schroeffit- ting van de slang bij de waterinlaatklep is ver- stopt. Reinig het filter in de schroeffitting. · De watertoevoerslang is zich juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de watertoe- voerslang.
· voortdurend knipperen van het controle-lampje programme bezig · ,20verschijnt in het digitale display. · onderbroken geluidssignaal Het afwaswater worden nicht afgevoerd.	· De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer. · De waterafvoerslang is zich juist geplaatst of is gebogen of geknikt. Controleer de aansluiting van de wateraf- voerslang.
· voortdurend knipperen van het controle-lampje programme bezig · ,30verschijnt in het digitale display. · onderbroken geluidssignaal Anti-overstromingsinrichting is geactiveerd.	· Draai de waterkraan zich en neem contact op met once service-afdeling.
Het programme begint nicht. · De deur van de afwasmachine is zich gesloten. Sluit de deur. · De stekker zich Niet in het stopcontact. Steek de stekker in het stopcontact. · Dezekering in de meterkast is doorgebrand. Vervang dezekering. ·Uitgestelde start is ingesteld. Annuleer de uitgestelde start als het servies- goed direct moet worden afgewassen.

Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in: Het programma gaat verder op het punt waar het was onderbroken.

Als de storing of storingcode zich opniew voordoet, dient u contact op te nemen met unsere service-afdeling.

Voor andere, nicht in de bovenstaande babel beschreiben storingscodes dient u ook contact op te nemen met once service-afdeling, onder vermelding van het model (Mod.), product-nummer (PNC) en seriENUMmer (S.N.).

Deze informatatie is te vinden op het typeplaatje aan de zijkant van de deur van de afwasmachine.

Wij adviseren u deze nummers hier te noteren zodate u ze.altijd bij de hand hebt:

Model:

Productnummer:

Serienummer:

Het afwasresultaat is nicht bevredigend
De bordenijken Niet schoon	• Het verkeerde afwasprogramma is geselec- teerd. • Het serviesgoed is zo geplaatst dat het water Niet alle delen van het oppervlak kan bereiken. Derekken要去en Niet te vol worden geladen. • De spreoiarmen+kennen Niet vrij draaien als gevolg van een onjuiste plaatsing van het ser- viesgoed. • De filters in de bodem van het afwascompar- timent zijn vuil of onjuist geplaatst. • Er is te weinig, of geen afwasmiddel gezruikt. • Als er kalkresten op het serviesgoed ache- blijven; het zoutreservoir is leeg of de water-ontharder is op het onjuisteiveau ingesteld. • De afvoerslang is Niet correct aangesloten. • Het deksel van het zoutreservoir is Niet goed gesloten.
Het serviesgoed is nat en dof • Er is geen glansmiddel gehruikt. • Het glansmiddeldoseerbakje is leeg.
De glazen en borden vertonen strepen, melk-achtige vlekken of een blauwzweem	• Verlaag de dosering van het glansmiddel.
Opgedroogde waterdruppels op glazen en bor- den	• Verhoog de dosering van het glansmiddel. • Het afwasmiddel kan de oorzaak+zijn. Neem contact op met de consumentenlijn van de afwasmiddelenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met once service-afdeling.

Technische gegevens

Afmeting	Breedte x Hoogte x Diepte (cm)	44,6 x 81,8-89,8 x 57,5
Elektrische aansluiting - Volta-ge - Totale vermogen - Zeke-ring	Informatie over de elektrische aansluiting is te vinden op het ty-peplaatje op de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal - Maximaal (MPa) 0,05 - 0,8
Capaciteit Couverts 9

Montage-instructies

Montage

WAARSCHUWING!

Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig+zijn voor de installmentie van het apparaat dienen te worden uitgevoerd door een erkend installmenteur.

Verwijder alle verpakkingsmaterialen alvorens de machine teplaatsen.

Plaats de machine indien möglichn naast een waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installmentie onder een keukenblad of werkoppervlak. Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de afwasmachine enplaatsing van het meubelpaneel.

Er zich geen verdere openings voor de ontluchting van de afwasmachine vereist, maar alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te lately.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waar bij interne onderdelen toegankelijk zijn, dient de stekkeruit het stopcontact te worden getrokken.

Zorg er bij het op+zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer Niet+zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keulenmeubelen

De afwasmachine moet beveiligd worden gegen kantelen.

Zorg er.darom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas installment

Een machine die goed waterpas staat is essentieel voor een goede sluiting en affdichting van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten de behuizing. Als de deur Niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine perfect waterpas staat.

Aansluiting aan de waterleiding

Wateraansluitingen

Dit apparaat kan worden aangesloten aan een heet (max. 60^ ) of koud water kraan.

Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aanzienlijk. Dit hangt darüber af van hoe het hare water geprodueerd worden. (We raden alternatieve energiebronnen aan die milieuvriendelijkerenzoals bijv.zonne- en fotovoltaische panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zich is de wartelmoer die aan de waterslang van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4 gassdraad of op een speciale kraan met snelkoppeling zoals de Press-block.

De waterdruk要去 zich binnen de grenzen bevinden zoals vermeld in de "Technische spe-cificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk in uw omgeving.

De watertoevoerslang magijdens het aansluten Niet zich geknikt, worden platgedrukt of in de knoop zitten.

De afwasmachine is voorzien van een vul- en afvoerslang die afhankelijk van de installment door middel van de sluitmoer maar links of maar rechts+kennen gedraaid.

De sluitmoer要去ed worden bevestigd om waterlekkage te voorkomen.

Let op! NIET alle modellen afwasmachines hebben vul- en afvoerslangen die zich uitgerust met een sluitmoer. In dat geval is de genoemde voorziening nicht möglichk. Als de machine wordt aangesloten op neue leidingen of op leidingen die lang zich发展格局, dient u het water enkele minuten te latent doorlopen Alvorens de toevoerslang aan te sluiten.

Gebruik GEEN aansluitslangen die erder voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheidsvoorzieningen die voorkomen dat het in de machine gebruikte water terugkeert in het drinkwatersystem. Dit apparaat voldoet aan de van toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt. Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water af.

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de verilgheidsklep bevindt zich in de dubbelwandige watertoevoerslang. Dompel de watertoevoerslang of de verilgheidsklep Niet in water.
• Ais de watertoevoerslang of de veiligheidsklep beschadigd raken, trek dan direct de stekker uit het stopcontact.
• Een watertoevoerslang met veiligheidsklep mag alleen worden verrangen door een spezialist of door ELECTROLUX Service.

WAARSCHUWING!

Waarschuwing! Gevaarlijke spanning.

Aansluting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

1. Aan de gootsteenafvoer, met bevestiging gegen de onderkant van het werkoppervlak. Hiermee worden voorkomen dat gootsteenwater de machine inloopt.
2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4cm

De afvalwateraansluiting moet zich op een hoogte bevinden van 60 cm vanaf de bodem van de af-wasmachine.

De afvoerslang kan vanaf de afwasmachine maar links of maar rechts lopen.

Verzeker uervaan dat de slang Niet gebogen is of platgedrukt worden, aangezien dit de afvoer van water kan vertragen of in de weg staan.

De stop mag nicht in de afvoer zitten als de machine water aan het afvoeren is, aangezien het water dan weein in de machine terug kan lopen.

De totale lenghte van de afvoerslang, inclusief een eventueel verlengstuk, mag Niet langer zich dan 4 meter. De binnendiameter van het verlengstuk mag Niet kleiner zich dan de diameter van de bijgeleverde slang.

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruekte koppelingen kleiner+zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele plastic membraan (A) verwijderd worden. Indien Niet het gehele membraan wordt verwijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de afwasmachine konnen verstoppen.

Onze apparaten worden geleverd met een verilgheidsvoorziening die ervoor zorgt dat vuil water nicht terug kan lopen in de machine. Als uw gootsteenafvoer is voorzien van een geinteggreerde terugslagklep kan dit een goede waterafvoer van uw afwasmachine in de weg staan. Wij adviseren u dan ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekkage optreedt na de installment, moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan het elektriciteitsnet

WAARSCHUWING!

Het apparaat要去 volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale spanning en het spanningstype op het typeplaatje in overeenstemming� met de netspanning waarop de machine aangesloten.gaat worden.

Ook de waarde van de zekering is te vinden op het typeplaatje.

Steek de stekker.altijd in een correct geinstalleerd schokbestendig stopcontact. Gebruik geen meervoudige stekkers,verloopstekkers en verlangkabels.

Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact op met unsere service-afdeling als het aansluitsnoer要去 worden verrangen.

De stekker要去 de installmentie van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoer uit het stopcontact. Trek alsijd aan de stekker zichl.

De fabrikant kan nicht aansprakelijk gesteld worden als boven genoemde veiligheidsmaatregelen Niet in acheit worden genomen.

Milieubescherming

Het symbolop het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar要去en afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u möglichke negatieve gevolgen voor mens en milieu die zich zonden+kennen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recylen van dit product,(Int, u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en{kunnen worden gerecycled. De kunststofonderdelenijkemegarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de waarvoordoboelde container bij uwplaatselijke afvaldienst.

WAARSCHUWING!

Als u het apparaat afdankt:

trek de stekker uit het stopcontact.
- snijd het aansluitsnoer met de stekker af en gooi het weg.
- Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichself insluiten en hun leven in gevaar brengen.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.aeg-electrolux.be
