GEBRUIKSAANWIJZING DVR720 PROFOON

DVR-720 Gebruiksaanwijzing REC R DATE

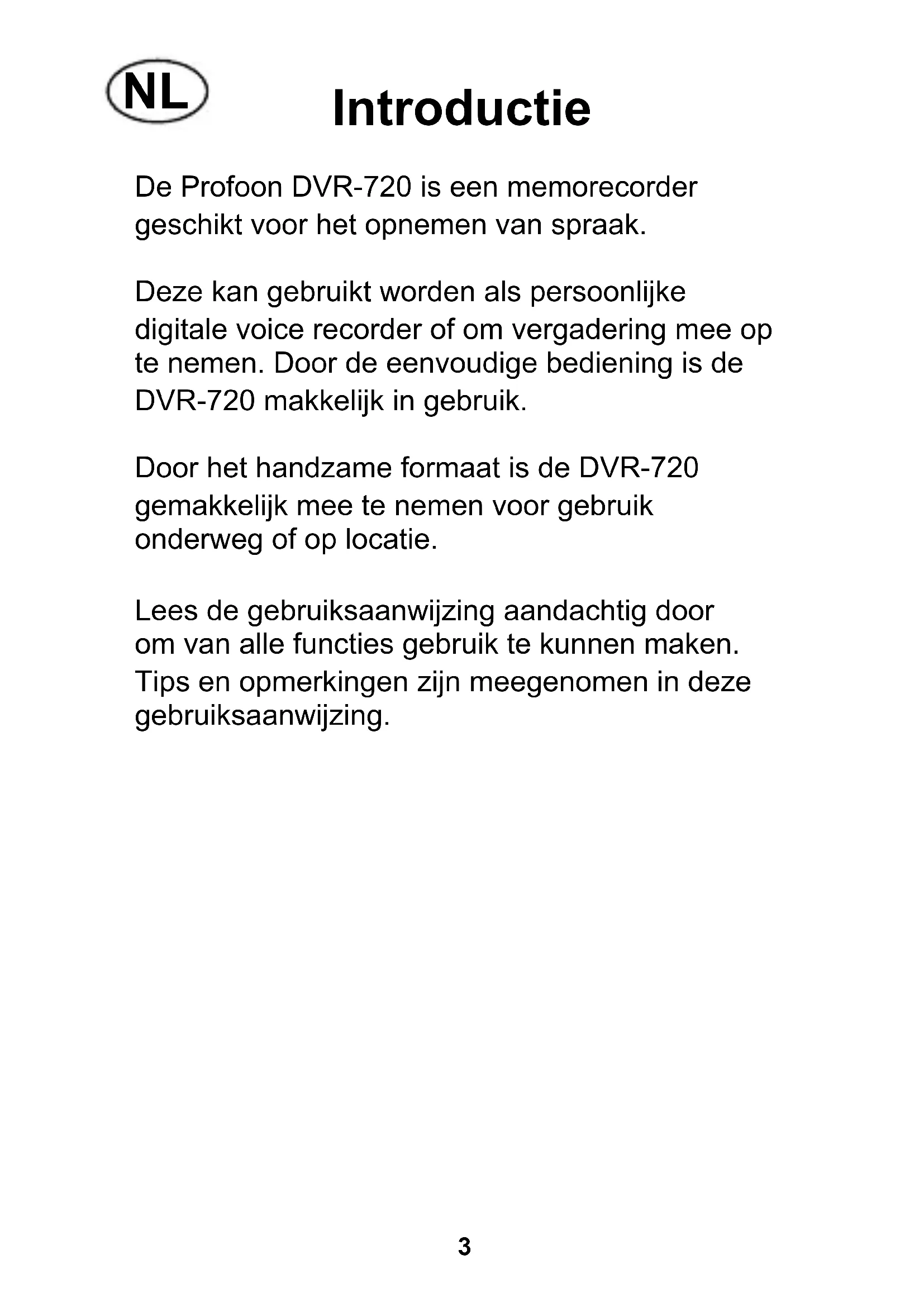

Enregistreur Vocal numérique Mode d’emploi Memorecorder23 Introductie De Profoon DVR-720 is een memorecorder geschikt voor het opnemen van spraak. Deze kan gebruikt worden als persoonlijke digitale voice recorder of om vergadering mee op te nemen. Door de eenvoudige bediening is de DVR-720 makkelijk in gebruik. Door het handzame formaat is de DVR-720 gemakkelijk mee te nemen voor gebruik onderweg of op locatie. Lees de gebruiksaanwijzing aandachtig door om van alle functies gebruik te kunnen maken. Tips en opmerkingen zijn meegenomen in deze gebruiksaanwijzing. NL4 Beschrijving display

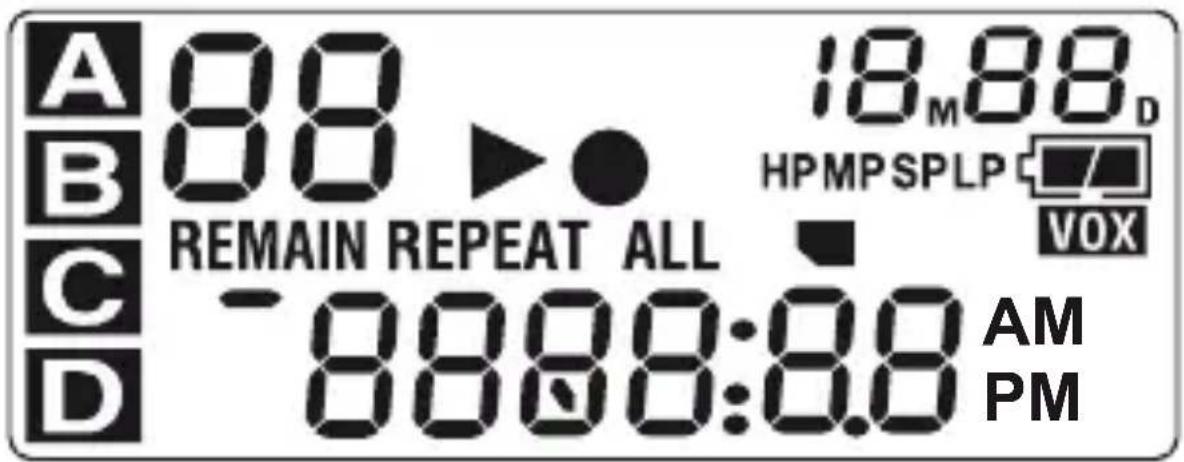

PM5 ----------------------- afspeel-indicatie ----------------------- opname-indicatie ----------------------- lage kwaliteit ----------------------- standaard kwaliteit ---------------------- middel kwaliteit ---------------------- hoge kwaliteit ---------------------- mappen selectie voor audio les ------------------- vox functie indicatie -----------------afspeelmode herhaal indicatie -------------------- lage batterij-indicatie -------------------- overgebleven tijd-indicatie ----------------------- micro SD kaart aanwezig --------------------------- berichten/jaar indicatie ----------- datum indicatie --------------------------- minuten/seconden indicatie tijd en timer

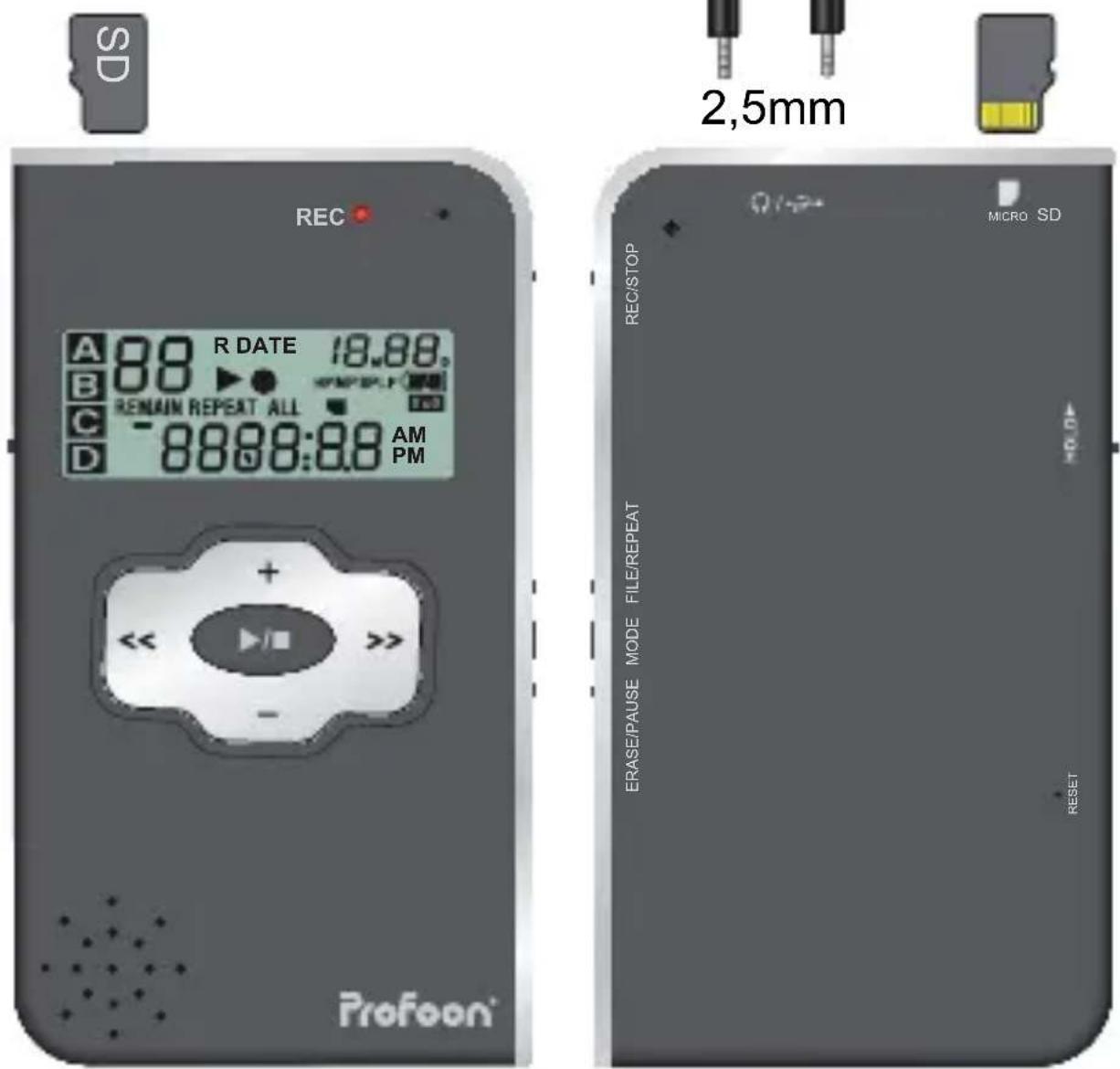

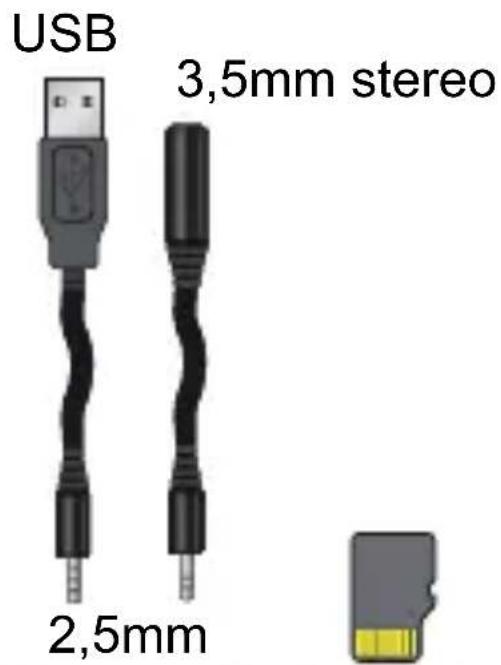

Beschrijving toetsen Plaatsen van de micro SD geheugen kaart. (niet meegeleverd) ERASE/PAUSE MODE FILE/REPEATREC/STOPMICRO SD RESET 2,5mm USB 3,5mm stereo Gebruik de kabel met USB plug om de accu te laden Gebruik de 3,5mm plug voor een koptelefoon7 ------------- reverse toets (terugspoelen) ------------- forward toets (vooruitspoelen) ERASE/PAUSE -- wissen/pauze toets MODE ----------- mode toets (instellen) FILE/REPEAT ---- le selectie/herhaal toets ------------ HOLD functieschakelaar REC/STOP -------opname start/stop toets ------------ afspeel start/stop toets ------- + en - volumetoetsen ------------ingang voor het laden van de accu -------------- oor-hoofd-telefoon stereouitgang (bij gebruik wordt de luidspreker van de voice recorder uitgeschakeld) REC ------opname indicatie met ingebouwde microfoon MICRO SD -------------aansluiting voor Micro SD kaart (64MB~16GB) RESET ------------reset knopje (dmv een pinnetje)8 Voeding De DVR-720 wordt gevoed door middel van ingebouwde accu. De ingebouwde accu kan worden geladen met meegeleverd USB naar 2,5mm jack plug met 4 aansluitingen. De USB stekker kan worden aangesloten op een PC (USB V1.1 or V2.0 ) of op een seperate voeding geschikt voor USB aansluiting. De adapter dient 5Volt bij 1000mA te geven. Batterij-indicatie: accu is vol accu is leeg en dient te worden geladen9 Bediening Aan/uitzetten voice recorder Aan uitzetten: In rust geeft de DVR-720 niets weer in het display. Aan / uit:

• toets 2 seconden om de DVR-720 te activeren.

• toets 2 seconden om de DVR-720 uit te zetten of wacht 60 seconden zonder een toets in te drukken. Intellingen voor opname Opname kwaliteit: De opname die u maakt kan in verschillende kwaliteiten worden opgenomen. De totale opname tijd neemt af, als er met een hogere kwaliteit wordt opgenomen. Er kan gekozen worden tussen, (LP) lage-, (SP) standaard, (MP)midden- en (HP)hoge kwaliteit. kwaliteit instellen:

• toets 2 seconden om de DVR-720 te activeren.

• toets en houdt deze ingedrukt totdat “ “ verschijnt in het display en de kwaliteitsaanduiding knippert (HP, MP, SP of LP).

• toets of om te wisselen tussen de kwaliteitsinstellingen.

• toets om de waarde te bevestigen.

• toets om terug te keren naar de klok.10 LP ...........272 uur. opnametijd SP ............ 68 uur. opnametijd MP ........... 34 uur. opnametijd HP ............ 23 uur. opnametijd Instelling Tijd en datum: Voor gebruik kan de ingebouwde klok en datum op de juiste waarden worden gezet. Op de volgende manier kunt u de tijd en datum ingeven 12 of 24 uurs notatie:

• toets 2 seconden om de DVR-720 te activeren.

• toets “ FILE/REPEAT” om te wisselen tussen 12 of 24 uurs weergave. tijd en datum instellen:

• toets 2 seconden om de DVR-720 te activeren.

• toets en houdt deze ingedrukt totdat “ “ met kwaliteitswaarde verschijnt in het display.

• toets + totdat de minuten weergave gaat knipperen in het display.

• toets of om de minuten in te stellen.

• toets + totdat de uren weergave gaat knipperen in het display.

• toets of om de uren in te stellen.

• herhaal bovenstaande voor dag, maand en jaar.

• toets om de waarde te bevestigen.

• toets om terug te keren naar de klok. De tijd, datum en het jaartal is nu ingesteld.11 Microfoongevoeligheid: Afhankelijk van de geluidsterkte van de bron die u wilt opnemen is het mogelijk om de microfoon- gevoeligheid aan te passen. U kunt kiezen tussen lage gevoeligheid “ ” (bron is luid of dichtbij) of hoge gevoeligheid “ ” (bron is zwak of veraf).

• toets 2 seconden om de DVR-720 te activeren.

• toets en houdt deze ingedrukt totdat “ “ met kwaliteitswaarde verschijnt in het display.

• toets - totdat of verschijnt in het display.

• toets of om te wisselen tussen “ ” en

• toets om de waarde te bevestigen. VOX functie: De VOX (Voice Activate) functie dient om de opname automatisch, wanneer er geluid wordt gedetecteerd te starten. Als er geen geluid is zal de opname automatisch stoppen.

• toets 2 seconden om de DVR-720 te activeren.

• toets en houdt deze ingedrukt totdat “ “ met kwaliteitswaarde verschijnt in het display.

• toets - totdat en verschijnt in het display.

• toets of om te wisselen tussen (uit) en (aan).

• toets om de waarde te bevestigen.

• toets om terug te keren naar de klok.12 Wisselen tussen spraak en muziek modus: De DVR-720 heeft de mogelijkheid om mp3 muziekbestanden af te spelen. Deze dienen in de “root”, dus zonder gebruik te maken van mapjes, in het geheugen te worden gezet. De mp3 bestanden kunnen zowel op het interne geheugen als op de externe micro SD kaart worden gezet. wisselen tussen muziek en spraak:

• toets 2 seconden om de DVR-720 te activeren.

• toets om, afhankelijk van de laatste instelling, naar het muziek of spraak menu te gaan. (muziek) of (spraak).

• toets om te wisselen tussen het muziek en spraak scherm. Muziek wordt weergeven met de melding “

Spraak wordt weergeven met de melding “

Selecteer le-mapjes (spraak modus): De DVR-720 heeft 4 verschillende geheugenplaatsen waar de opnames kunnen worden bewaard (A, B, C en D). Per geheugenplaats kunnen 99 berichten worden opgenomen. Bij het aanzetten wordt de laatste geheugenplaats met het laatst opgenomen bericht getoond. De tijdsweergave geeft de totale tijdsduur van dit bericht weer.13 mappen selecteren:

• toets 2 seconden om de DVR-720 te activeren.

• toets om naar het spraak ( - ) menu te gaan.

• toets FILE/REPEAT om te wisselen tussen map A, B, C of D. De map welke in het display wordt weergeven is geactiveerd. Elke keer als er een nieuw bericht wordt opgenomen zal het berichtenaantal van het mapje met 1 worden verhoogd. Als het geheugen vol is zal het display “FULL” aangeven. Kies een ander mapje of wis eerst een aantal berichten om verder te kunnen opnemen.14 Externe micro SD geheugenkaart: De DVR-720 heeft een slot om gebruik te maken van een micro SD geheugen kaart van 65MB tot 16GB. Standaard staat de DVR-720 zo ingesteld dat de opnamen naar het externe geheugen worden geschreven zodra de micro SD kaart in het slot van de DVR-720 wordt geplaatst. In het menu is dit uit te zetten zodat toch gebruik kan worden gemaakt van het interne geheugen als er een micro SD kaart in de DVR-720 zit. externe micro SD kaart uitzetten:

• toets 2 seconden om de DVR-720 te activeren.

• toets en houdt deze ingedrukt totdat “ “ met kwaliteitswaarde verschijnt in het display.

• toets - totdat en verschijnt in het display.

• toets of om te wisselen tussen (uit)

(aan). Als het icoon “ ” tijdens de bediening in het display verschijnt wordt er opgenomen of afgespeeld van de externe micro SD kaart. Bij het afspelen van muziek wordt automatisch naar de micro SD kaart gekeken en eventueel gestart. Bij het wisselen naar de spraak modus wordt de micro SD kaart weer uitgeschakeld.15 Toetsenblokkering (HOLD): Om te voorkomen dat de toetsen per ongeluk worden ingedrukt, kunt u met de schakelaar “HOLD” de toetsen uitschakelen. De laatste instellingen en functies op dat moment worden vastgezet

• Gebruik de “HOLD” schakelaar om de toetsen te blokkeren. Bij gebruik van de toetsen verschijnt “ ” in het display Opnemen van berichten: Met de DVR-720 kunt op twee manieren opnemen. U kunt kiezen tussen normale en VOX (automatische) opnamen. In de stand VOX zal de DVR-720 automatisch gaan opnemen als er een bepaald geluidsniveau in een ruimte aanwezig is. Met de microfoongevoeligheidsinstelling is de drempel van het geluidsniveau aan te passen. normale opnamen: controleer of de functie “VOX” uit staat. Stel de microfoongevoeligheid in. logo is gedooft.

• toets 2 seconden om de DVR-720 te activeren.

• toets en selecteer spraakmodus ( - in het display tijdens het opstarten).

• toets FILE/REPEAT om de gewenste map te selecteren

• toets REC/STOP om de opname te starten. (rec. LED licht op)

• toets ERASE/PAUSE om te pauzeren met de opname. De tekst “ ” knippert in het display.16

• toets REC/STOP om verder te gaan met de opname

• toets REC/STOP om de opname te stoppen. verschijnt in het display.

• het opnamevolume wordt automatisch geregeld.

• toets REC/STOP nogmaals om een nieuwe opname te starten. Het berichtenaantal wordt opgehoogd.

• houd voor een normale opname een afstand van 10-25 cm van de microfoon aan. Opnamen met VOX functie: Zet de functie “VOX” in de stand aan (

Zie VOX functie Stel de microfoongevoeligheid in. Selecteer de geluidskwaliteit en de opnamemap.

in het display tijdens het opstarten).

• toets FILE/REPEAT om de gewenste map te selecteren

• toets REC/STOP om de opname te starten. (rec. LED licht op)

• toets REC/STOP om de opname te stoppen. verschijnt in het display. Als er 2 seconden geen geluid is, zal de DVR-720 automatisch overschakelen naar de pauze stand (rec. LED dooft), detecteert de DVR-720 weer geluid, dan wordt de opname hervat (rec. LED licht op). De microfoongevoeligheidsinstelling is van invloed17 op het detecteren van het geluidsniveau van de VOX functie. Bij het aanschakelen via de VOX functie wordt het geluid tijdens het inschakelen niet opgenomen. Het opnameniveau wordt automatisch ingesteld. Afspelen van berichten: Tijdens het afspelen van berichten en muziek les kan het volume worden geregeld met toets + (hoger volume) en toets -(lager volume). In het display verschijnt met een waarde tussen en afspelen spraakmodus:

in het display tijdens het opstarten).

• toets FILE/REPEAT om het gewenste mapje te selecteren

• toets of om het af te spelen bericht te selecteren

• toets om het afspelen te starten.

• toets of om snel terug of vooruit door het bericht te gaan.

• toets ERASE/PAUSE om te pauzeren met het afspelen. De tekst “ ” knippert in het display.

• toets ERASE/PAUSE om verder te gaan met het afspelen.

• toets om het afspelen te stoppen.18 afspelen muziekmodus: Zorg dat mp3 les in het geheugen van de DVR-720 staan, of op een geplaatse micro SD kaart.

• toets 2 seconden om de DVR-720 te activeren.

• toets en selecteer muziek modus ( - in het display tijdens het opstarten).

• toets of om het af te spelen bestand te selecteren

• toets om het afspelen te starten.

• toets of om snel terug of vooruit door het bericht te gaan.

• toets ERASE/PAUSE om te pauzeren tijdens het afspelen. De tekst “ ” knippert in het display.

• toets ERASE/PAUSE om verder te gaan met het afspelen

• toets om het afspelen te stoppen. Herhalen van berichten en muziek les: afspelen berichten en muziekfi les gedeeltelijk (A-B) herhalen:

• toets FILE/REPEAT tijdens het afspelen op het punt waar de herhaling dient te starten. repeat - verschijnt in het display.

• toets FILE/REPEAT nogmaals op het punt waar de herhaling dient te stoppen. stopt met knipperen Het gekozen bericht of muziek le zal nu tussen punt en worden herhaald.

• toets nogmaals FILE/REPEAT om het herhalen te stoppen.19 afspelen bericht en muziekfi les herhalen:

• toets FILE/REPEAT tijdens het afspelen en houdt deze 2 seconden in. In het display verschijnt “repeat”. Het bericht of muziek le welke nu wordt afgespeeld zal worden herhaald. afspelen alle berichten of muziekfi les herhalen

• toets FILE/REPEAT nogmaals 2 seconden, tijdens het afspelen. In het display verschijnt repeat all. De berichten of muziek les worden allen herhaald. functie herhalen verlaten:

• toets FILE/REPEAT nogmaals 2 seconden, tijdens het afspelen. repeat all verdwijnt uit het display De berichten en muziek les worden normaal afgespeeld. Bij het plaatsen van een externe oortelefoon zal de interne luidspreker van de DVR-720 worden uitgeschakeld.20 Wissen van berichten: Wissen is alleen mogelijk in de spraakmodus. wissen enkele track:

• toets 2 seconden om de DVR-720 te activeren.

• toets en selecteer spraak modus. ( - in het display tijdens het opstarten).

• toets FILE/REPEAT om het gewenste mapje te selecteren

• toets of om het te wissen bericht te selecteren

• toets ERASE/PAUSE. verschijnt in het display en het bericht wordt afgespeeld.

• toets ERASE/PAUSE nogmaals om het bericht te wissen.

• Het bericht is gewist. Als de toets ERASE/PAUSE niet wordt ingedrukt, of een andere toets wordt ingedrukt, zal het bericht niet worden gewist. wissen alle tracks (in 4 mapjes):

• toets 2 seconden om de DVR-720 te activeren.

• toets en selecteer spraakmodus ( - in het display tijdens het opstarten).

• toets FILE/REPEAT om het gewenste mapje te selecteren

• toets ERASE/PAUSE voor een lange tijd totdat “

• “ ” verschijnt in het display.

• toets + of - om te kiezen tussen “ ” en “ “.

• toets om te bevestigen.

• Het gekozen mapje wordt gewist.21 Bij het interne en externe geheugen kunnen op deze manier de berichten en mapjes worden gewist. Muziek les zijn niet te wissen. Opm.: Als de berichten gewist zijn, kunnen deze niet worden teruggehaald.Wanneer het geheugen vol is verschijnt “ ” in het display. Aanpassen van berichten: Als bepaalde berichten erg lang zijn geworden, is het mogelijk om deze berichten te wijzigen in meerdere berichten. U knipt als het ware het lange berichte in stukken. berichten scheiden:

in het display tijdens het opstarten).

• toets FILE/REPEAT om het gewenste mapje te selecteren

• toets of om het aan te passen bericht te selecteren

• toets - en houdt deze ingedrukt. verschijnt in het display.

• toets om met afspelen te beginnen om de ‘knip’ te bepalen.

• toets FILE/REPEAT om het scheidingspunt vast te leggen. verschijnt in het display.

• toets om dit scheidingspunt te bevestigen. In het display verschijnt ------- onderin (het bericht wordt nu aangepast). Op het moment dat het proces klaar is verschijnt in het scherm gevolgd door . Berichtenaantal is met 1 opgehoogd.

• Toets - en houdt deze ingedrukt. verdwijnt uit het scherm.22 berichten knippen (deel verwijderen):

• toets 2 seconden om de DVR-720 te activeren.

• toets en selecteer spraak modus ( - in het display tijdens het opstarten).

• toets FILE/REPEAT om het gewenste mapje te selecteren

• toets of om het aan te passen bericht te selecteren

• toets - en houdt deze ingedrukt. verschijnt in het display.

• toets om met afspelen te beginnen om ‘knip A’ te bepalen.

• toets ERASE/PAUSE om het eerste knippunt (A) vast te leggen. verschijnt in het display.

• het afspelen van het bericht gaat door.

• toets ERASE/PAUSE om het tweede knippunt (B) vast te leggen. In het display verschijnt

• toets om het deel tussen A en B te wissen.

• In het display verschijnt ------- onderin (het bericht wordt nu aangepast) . Op het moment dat het proces klaar is verschijnt in het scherm gevolgd door . Het deel tussen A en B is verwijderd.

• Toets - en houdt deze ingedrukt. verdwijnt uit het display.23 Intern geheugen formatteren: Het interne geheugen is te formatteren. Alle gegevens worden hiermee verwijderd. Dit proces is onomkeerbaar. Alle bestanden zullen de nitief worden verwijderd. geheugen formateren:

• toets 2 seconden om de DVR-720 te activeren. toets en houdt deze ingedrukt totdat “ “ met kwaliteitswaarde verschijnt in het display. toets - totdat verschijnt in het display. toets of om te kiezen tussen “ ” (nee) en “ ” (ja). toets om de keuze te bevestigen. Tijdens het formatteren verschijnt ------- onderin het display en toetsen werken niet. Na het formatteren verschijnt in het display. toets om terug te keren naar de tijds weergave.24 USB aansluiting Downloaden en uploaden bestandend Met behulp van de meegeleverde USB kabel is het mogelijk om de DVR-720 aan te sluiten op een computer met een USB (versie 1.1 of 2.0) aansluiting Na het aansluiten van de USB kabel zal de PC een schijf herkennen. Als de externe micro SD kaart is geplaatst zal de PC twee schijven herkennen. Het is nu mogelijk om bestanden naar of van de DVR-720 te kopieëren. (zorg dat u, voordat u de DVR-720 aan de PC koppelt, ieder mapje een keer is geselecteerd (A-B-C en D). Dit geldt voor zowel het interne als het externe geheugen. De mappen structuur is nu nl. zichtbaar) Muziek les (mp3) kunnen in de ‘root’ van de schijf worden gezet. (dus niet in een mapje). Alleen op deze plaats kan de DVR-720 mp3 les herkennen en afspelen. Laden van de accu Met behulp van de USB kabel kan de accu worden geladen. Als de USB kabel wordt aangesloten op een PC om bestanden te laden wordt de accu meteen opgeladen. Als de accu vol is stopt de DVR-720 met laden.25 Specifi caties Opnamesysteem .......Intern 1024Mb Flash geheugen Opname: HP ..............................MPEG1 layer 3 (MP3) mono, 16bit, 32Khz, 96kbps MP .............................MPEG1 layer 3 (MP3) mono, 16bit, 24Khz, 64kbps SP ..............................MPEG1 layer 3 (MP3) mono, 16bit, 24Khz, 32kbps LP ..............................MPEG1 layer 3 (MP3) mono, 16bit, 8Khz, 8kbps Opnametijd ...............272 uur in LP stand Aantal berichten.........max.99 berichten per map max. 4 mappen Luidspreker ................16 Uitgangs vermogen ...50mW (luidspreker) 0,5mW (oortelefoon) Extern geheugen .......micro SD kaart (tot 16GB) USB ...........................USBv1.1 of 2.0 Aansluitingen: oortelefoon............2.5mm, stereo geschakeld 3.5mm, mbv verloopsnoer USB ......................mbv verloopsnoer. (USB is geschikt voor data overdracht en om de accu te laden) Frequentie bereik.......300Hz - 3000Hz Levensduur accu .......± 10 uur opname (HP kwaliteit) ± 5 uur afspelen (2/3 volume) Voeding......................singel lithium batterij Afmeting ....................91×52×7.0 mm speci caties kunnen worden aangepast zonder berichtgeving.26 Resetten Als er in de buurt van de DVR-720 een hoge statische ontlading is, kan het gebeuren dat deze niet goed meer functioneert. De DVR-720 heeft een reset knopje om de DVR-720 te resetten. Aan de achterzijde van de DVR-720 zit een klein gaatje. Achter dit gaatje zit een klein drukknopje. Druk dit knopje in dmv een klein pinnetje of het einde van een paperclip.

• druk RESET mbv een pin of paperclip in en houdt deze ingedrukt

• toets 2 seconden om de DVR-720 te activeren.

• houdt de resetknop nog steeds ingedrukt

• laat na 10 seconden de reset knop los

• de DVR-720 is nu gereset. Verklaring van conformiteit Het toestel voldoet aan de essentiële oorwaarden en voorzieningen zoals omschreven in de Europese richtlijn 1999/5/EC. De verklaring van conformiteit is beschikbaar op de website

Bewaar hier uw kassa- of aankoopbon Garantiebewijs Naam: Adres: Postcode: Plaats: Tel: Op de Profoon DVR-720 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur. HOE TE HANDELEN: Bemerkt u een defect, raadpleeg dan eerst deze ge- bruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze telefoon of de serviceafdeling van Hesdo (telefoon: 073 6411 355). DE GARANTIE VERVALT: Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/ of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of repa- raties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren, stekkers en batterijen/accu’s vallen niet onder de garantie. Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.2829 Introduction Le Profoon DVR-720 est un enregistreur vocal numérique pour enregistrer de parole. Vous pouvez l’utiliser comme enregistreur mémo personnel ou pour enregistrer une réunion. Par la commande simple le DVR-720 est très facile à utiliser. Par le format maniable il est très facile d’emporter le DVR-720 en cours de route ou sur le lieu. Lisez attentivement le mode d’emploi pour pouvoir utiliser toutes les fonctions. Les conseils et les remarques ont été emmenés dans ce mode d’emploi. FR30 Description écran
