Active Speaker 178.818 - Luidspreker Skytec - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve luidspreker
Merk	Skytec
Model	Actieve luidspreker 178.818
Uitgangsvermogen (RMS)	200 W
Uitgangsvermogen (muziek)	400 W
Gevoeligheid	122 dB
Frequentiebereik	50 Hz - 18 kHz
Ingangen	1x Line/Mic (XLR/Jack 6,35 mm), 1x Mic (XLR/Jack 6,35 mm)
Uitgang	Symmetrische lijnuitgang voor extra luidspreker
Woofer	12 inch (30 cm)
Afmetingen (B x H x D)	585 x 420 x 310 mm
Gewicht	17 kg
Behuizingsmateriaal	Stevig plastic met geperforeerd rooster
Voeding	230 V~ / 50 Hz, zekering 16 A
Handvatten	Ergonomische handvatten voor transport
Montagemogelijkheden	Bevestigingspunten voor wand-/plafondmontage, voet voor statief
Regelaars	Volume, hoogtonen, laagtonen, lijnvolume
LED-indicatoren	Voeding (groen), limiet (rood)
Gebruik	Alleen binnen
Garantie	Fabrieksgarantie, reparaties door gekwalificeerde technicus

Veelgestelde vragen - Active Speaker 178.818 Skytec

Hoe sluit ik de Actieve luidspreker 178.818 aan?

Sluit het netsnoer aan op een 230V~/50Hz stopcontact beveiligd met een 16A zekering. Gebruik de XLR- of Jack 6,35 mm-ingangen voor audiobronnen. Zet het volume op minimum voordat u inschakelt.

Wat te doen als de luidspreker geen geluid geeft?

Controleer de kabelaansluitingen, vervang defecte kabels en zorg dat de schakelaar op ON staat. Controleer de netzekering en vervang deze indien nodig door een zekering van hetzelfde type en waarde.

Hoe stel ik het geluid van de luidspreker in?

Gebruik de volumeregelaars, treble (hoogtonen) en bass (laagtonen) om het geluid aan te passen. Stel voor elke bron het lijnvolume en kanaalvolume in.

Kan ik de luidspreker buitenshuis gebruiken?

Nee, de luidspreker is alleen ontworpen voor gebruik binnenshuis. Houd hem uit de buurt van regen en vocht om schade te voorkomen.

Hoe voorkom ik schade aan de luidspreker?

Overbelast de luidspreker niet, plaats geen open vuur in de buurt en zet er geen vloeistoffen op. Als de limiet LED's continu branden, verlaag dan het volume.

Wat te doen bij een constant gebrom of ruis?

Controleer de aarding van uw audiosysteem. Zorg dat de kabels afgeschermd zijn en dat elektrische apparaten in de buurt geen storing veroorzaken.

Hoe reinig ik de luidspreker?

Koppel de luidspreker los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen vloeibare of schurende producten. Bescherm de luidspreker tegen vocht.

Kan ik de luidspreker zelf repareren?

Nee, alle reparaties moeten worden uitgevoerd door een gekwalificeerde technicus. Het apparaat bevat geen door de gebruiker te vervangen onderdelen. Elke ingreep maakt de garantie ongeldig.

Hoe installeer ik de luidspreker op een statief?

Plaats het statief op een vlakke en stabiele ondergrond. Gebruik een statief dat geschikt is voor het gewicht van de luidspreker (17 kg). Steek de voet van de luidspreker in het statief. Overschrijd de maximaal toegestane belasting niet.

Wat is het verschil tussen de modellen 178.818 en 178.821?

Het model 178.818 (PD-12A) heeft een 12 inch luidspreker, 200W RMS, afmetingen 585x420x310 mm en weegt 17 kg. De 178.821 (PD-15A) heeft een 15 inch luidspreker, 250W RMS, afmetingen 685x460x400 mm en weegt 22 kg.

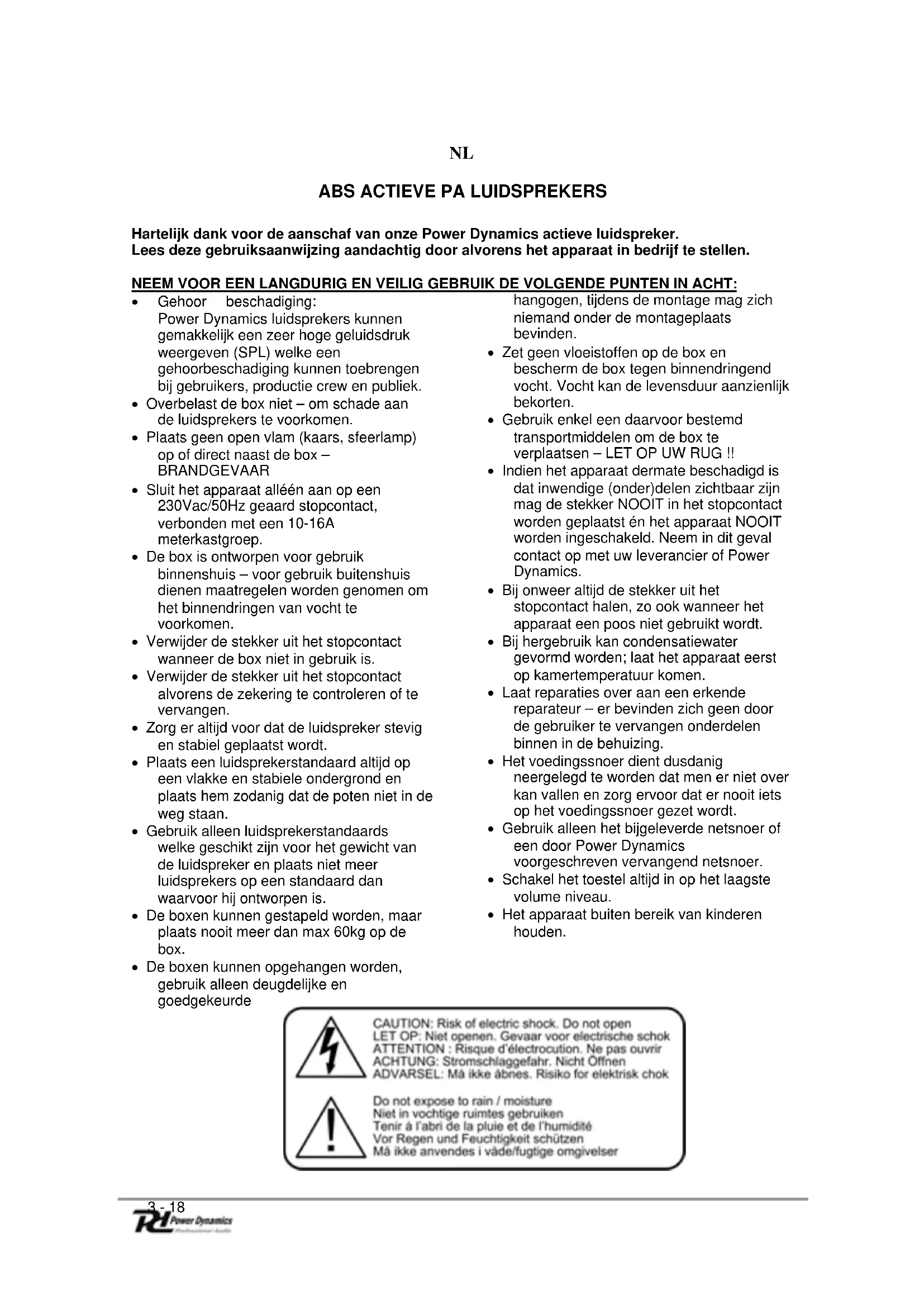

GEBRUIKSAANWIJZING Active Speaker 178.818 Skytec

Hartelijk dank voor de aanschaf van onze Power Dynamics actieve luidspreker. Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

- Gehoor beschadiging: Power Dynamics luidsprekers kunnen gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kunnen toebrengen bij gebruikers, productie crew en publiek.

- Overbelast de box niet – om schade aan de luidsprekers te voorkomen.

- Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box – BRANDGEVAAR

- Sluit het apparaat alléén aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.

- De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.

- Verwijder de stekker uit het stopcontact wanneer de box niet in gebruik is.

- Verwijder de stekker uit het stopcontact alvorens de zekering te controleren of te vervangen.

- Zorg er altijd voor dat de luidspreker stevig en stabiel geplaatst wordt.

- Plaats een luidsprekerstandaard altijd op een vlakke en stabiele ondergrond en plaats hem zodanig dat de poten niet in de weg staan.

- Gebruik alleen luidsprekerstandaards welke geschikt zijn voor het gewicht van de luidspreker en plaats niet meer luidsprekers op een standaard dan waarvoor hij ontworpen is.

- De boxen kunnen gestapeld worden, maar plaats nooit meer dan max 60kg op de box.

- De boxen kunnen opgehangen worden, gebruik alleen deugdelijke en goedgekeurde

hangogen, tijdens de montage mag zich niemand onder de montageplaats bevinden.

- Zet geen vloeistoffen op de box en bescherm de box tegen binnendringend vocht. Vocht kan de levensduur aanzienlijk bekorten.

- Gebruik enkel een daarvoor bestemd transportmiddelen om de box te verplaatsen – LET OP UW RUG !!

- Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of Power Dynamics.

- Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een poos niet gebruikt wordt.

- Bij hergebruik kan condensatiewater gevormd worden; laat het apparaat eerst op kamertemperatuur komen.

- Laat reparaties over aan een erkende reparateur – er bevinden zich geen door de gebruiker te vervangen onderdelen binnen in de behuizing.

- Het voedingssnoer dient dusdanig neergelegd te worden dat men er niet over kan vallen en zorg ervoor dat er nooit iets op het voedingssnoer gezet wordt.

- Gebruik alleen het bijgeleverde netsnoer of een door Power Dynamics voorgeschreven vervangend netsnoer.

- Schakel het toestel altijd in op het laagste volume niveau.

- Het apparaat buiten bereik van kinderen houden.

CAUTION: Risk of electric shock. Do not open LET OP: Niet openen. Gevaar voor electrische schok ATTENTION : Risque d'électrocution. Ne pas ouvrir ACHTUNG: Stromschlaggefahr. Nicht Öffnen ADVARSEL: Må ikke åbnes. Risiko for elektrisk chok

Do not expose to rain / moisture Niet in vochtige ruimtes gebruiken Tenir à l'abri de la pluie et de l'humidité Vor Regen und Feuchtigkeit schützen Må ikke anvendes i våde/fugtige omgivelser

• Professionele en stevige kunststoffen behuizing;
• Een zware geperforeerde grille beschermd de woofer;
• Ergonomisch ontworpen handvaten en lichtgewicht behuizing voor gemakkelijk verplaatsen;
• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installatie in PA systemen.

INGANGSPANEEEL

1. Gebalanceerde ingang MIC (XLR of 6.3mm Jack)
   Volume instelling MIC
2. Line ingang voor aansluiten van CD-speler, DVD-speler etc.
   Volume instelling line ingang
3. Volume regelaar
4. Treble toonregeling
5. Bass toonregeling
6. Gebalanceerde lijnuitgan voor doorlus naar 2 actieve luidspreker.
7. Clip-indicator.
   Deze LED gaan branden wanneer de versterker aan het maximum van z'n vermogen zit, de versterker gaat dan vervormen. De volume regelaars dienen dan onmiddellijk lager (minimum) gedraaid te worden.
8. Aan/Uit-indicator.
   De LED gaat branden als de luidspreker wordt ingeschakeld.
9. Netentree / Zekeringhouder.
   Vervang de zekering altijd door een exemplaar met een identieke waarde
10. Netschakelaar.
    Voor het inschakelen van de luidspreker altijd de volume regelaars op minimum zetten alvorens in te schakelen.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Kabels

Herverbind alle connectoren sluit nieuwe, werkende kabels aan

Check kabels en connectoren op beschadigde behuizing

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Herverbind alle connectoren

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeem goed geaard is. Check voor lawaaierige PA systeem apparatuur of electrische onderdelen. Check of de kabels afgeschermd zijn.

SPECIFICATIES

Type	PD-12A	PD-15A
Uitgangsvermogen (Continue)	200W 250W
Uitgangsvermogen (Muziek)	400W 500W
Gevoeligheid	122dB	125dB
Frequentiebereik	50-18.000Hz	40-18.000Hz
Ingang(en) 1x Line/Mic + 1x Mic 2x Line/Mic + 1x Line
Woofer (inch) 12” 15”
Afmetingen	585 x 420 x 310 mm	685 x 460 x 400 mm
Gewicht	17kg	22kg
Ref Nr.	178.818	178.821

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen .Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UK

Bedrijvenpark Twente 415

7602 KM - ALMELO

The Netherlands

Tel : [phone]

Fax : [phone]

Product number:

178.818, 178.821
